GF-DiT: Scheduling Parallelism for Diffusion Transformer Serving

一、论文概述

项目	内容
arXiv ID	2606.13501
标题	GF-DiT: Scheduling Parallelism for Diffusion Transformer Serving
作者	Xinwei Qiang, Yifan Hu, Shixuan Sun, Jing Yang, Han Zhao, Chen Chen, Yu Feng, Jingwen Leng, Minyi Guo
机构	Shanghai Jiao Tong University · Guizhou University
提交日期	2026-06-11
学科	cs.DC; cs.LG; cs.PF
链接	https://arxiv.org/abs/2606.13501

二、核心思想

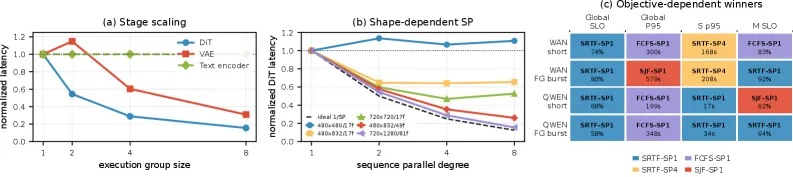

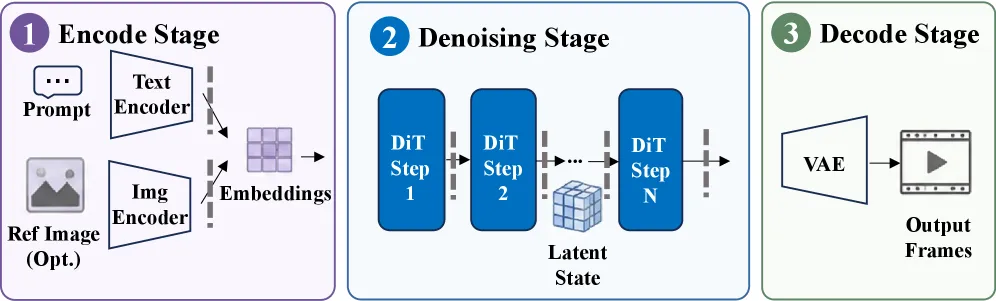

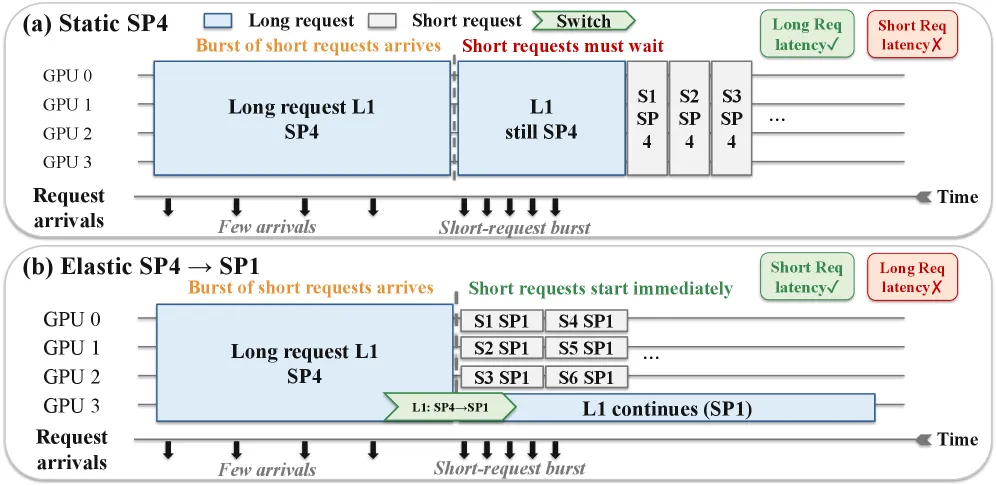

问题定义：Diffusion Transformer (DiT) 已成为 T2I / T2V 主流架构，推理由 encoder → denoising（几十步 iter，主导耗时）→ decoder 三阶段构成。现有系统（vLLM-Omni、SGLang Diffusion）给每个请求一个固定并行配置 (SP1/SP4/SPmax 等) 并在整个生命周期不变，导致：(a) 长请求 HoL blocking 短请求；(b) 轻量阶段（encoder/decoder）与小请求无法充分利用大规模并行，反之大请求被欠配。

解决方案：把 GPU 并行度视为一等可调度资源。GF-DiT 是策略可编程的弹性 DiT 服务运行时：

1. 可重调度 trajectory tasks：把请求拆为独立调度的 encoding / decoding / 单步 denoising 任务，任务边界即是重调度点。
2. Group-Free Collectives (GFC)：轻量通信抽象，用对称缓冲区 + 边协商代替 NCCL 的进程组，实现在线组的低开销动态形成与重构，把 communicator 建立时间从 778 ms 降到 ~60 μs。
3. 策略可编程：EDF / SRTF-SP1 / SRTF-SPmax / FCFS 等可作为策略层选择。

三、技术架构 / 方法

3.1 关键性质

• 轻量执行状态：stage 与 denoise step 之间交换的是数 MB～数十 MB 的 latent/embedding，可低成本迁移。
• 可预测执行结构：denoising trajectory 在开始前基本确定，可准确估计成本与未来资源需求。

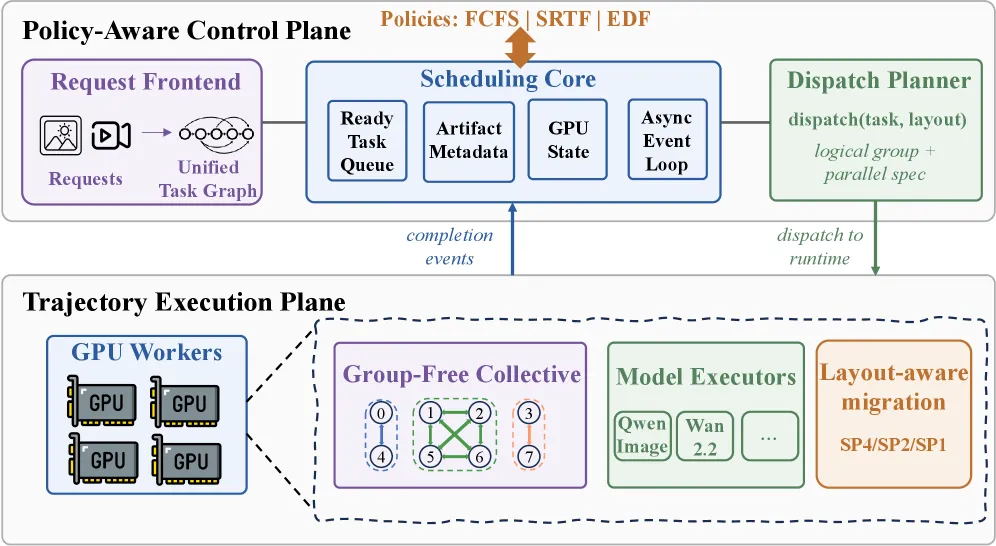

3.2 系统架构

GF-DiT 由控制平面（事件驱动调度）+ 执行平面（Worker）构成。请求转换为 trajectory task graph，调度器在任务边界重新决定执行 layout（GPU 集合 + 并行度）。

• Execution Layouts：静态并行策略成为一组”layout” 选项（SP1、SP4、SPmax、CFG 并行、patch pipeline 等），任意组合。
• Policy Interface：Scheduling policy 是可插拔的 (EDF, SRTF-SP1, …)；simulator + cost model 用于策略预筛选。
• Model Adapters：将 vLLM-Omni 现有 DiT 模型接入 GF-DiT。
• Layout-Aware Artifact Migration：迁移 KV/latent 时按新 layout 复制/切分对应 artifact。

3.3 Group-Free Collectives (GFC)

问题：NCCL 依赖预建 process group，形成 SP4→SP2 之类的动态子组需要昂贵初始化。

方案：

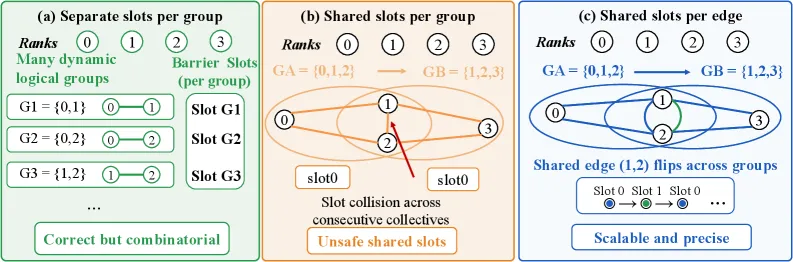

• Scope & Ordering Assumptions：约束调度器只在任务边界改变组，保证局部有序。
• Symmetric Buffers + Logical Groups：所有 rank 共享同一固定对称缓冲区结构，逻辑组由元数据描述而非 communicator 对象。
• Edge-Based Agreement：重叠组通过”边协商”取代额外的每组 slot，避免组合爆炸。
• Backend-Aware Execution：可复用底层 NCCL kernel 或直接调用低层 primitive。

3.4 调度策略

• EDF：按 deadline 排 trajectory task，用估计完成时间从 layout 池选并行度。
• SRTF-SP1：短任务优先，SP1 保并发。
• SRTF-SPmax：短任务优先，大并行组减执行时间。
• FCFS-SP1 / FCFS-SP4 / Legacy：静态 baseline，用于对比。

Simulator + cost model 允许在真实运行前对策略排序。

四、核心创新

创新点	说明
并行度作一等资源	首次把 DiT serving 中 GPU 并行度视为可动态调度资源
Trajectory Task 抽象	请求分解为可独立调度的 encoding/decode/单步 denoising 任务，每步都是重调度点
Group-Free Collectives	对称缓冲 + 边协商替代 NCCL 进程组，动态组建立 778 ms → 60 μs
策略可编程运行时	EDF/SRTF/SPmax 等作为 policy 层选择；simulator 供预筛
Layout-aware artifact migration	支持 KV/latent 在不同 layout 间的高效迁移

五、实验结果

测试床：4-GPU H20 与 4-GPU A100；模型 Wan2.2、Qwen-Image 等主流 DiT。 工作负载：short workload + foreground-burst workload（S/M/L 请求混合）。 Baseline：Legacy（vLLM-Omni 静态并行）、FCFS-SP1、FCFS-SP4、SRTF-SPmax 等。

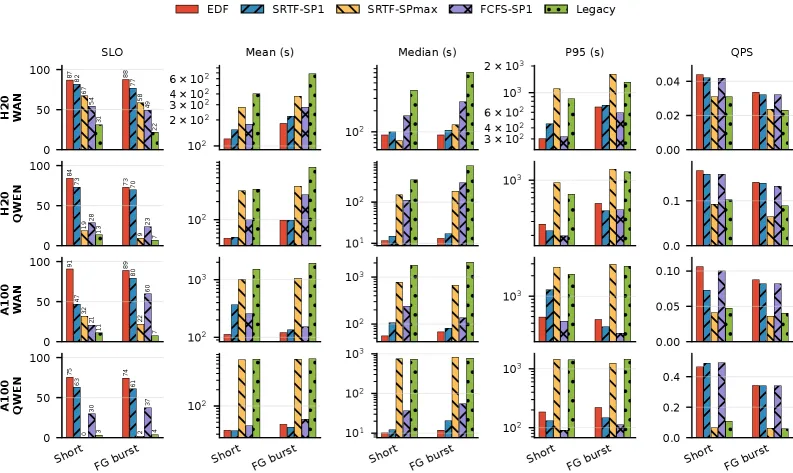

主结果

• 相比 Legacy：吞吐提升最多 6.01×，mean latency 降低最多 95.3%，SLO 违约率降低最多 89.6%。
• EDF 是所有 SLO 场景赢家：A100 Wan2.2 foreground burst SLO attainment 7.5% → 88.8%；H20 Qwen-Image foreground burst 6.2% → 72.8%。
• Legacy 与 SRTF-SPmax 在 A100 Qwen-Image foreground burst 只能完成 37% 与 39% 的请求（客户端超时），而其它策略几乎全部完成。
• 不同目标不同赢家：SRTF-SP1 在若干 Qwen-Image 上给出最低 mean latency；FCFS-SP1 在 A100 Qwen-Image short 上给出最低 P95。这支持”策略层选择”设计目标。

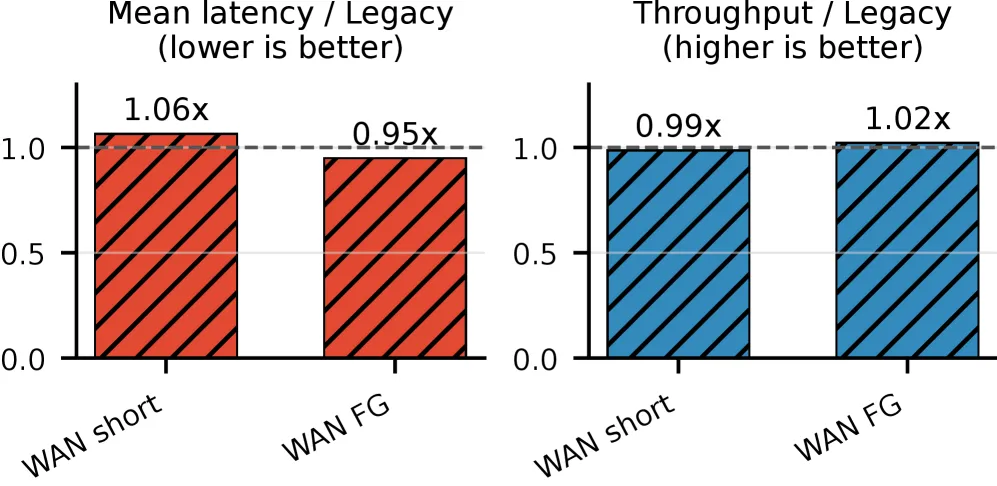

运行时开销

FCFS-SP4 让 GF-DiT 与 Legacy 使用同一执行顺序与 layout；吞吐/mean latency 与 Legacy 匹配，说明可编程性零开销。

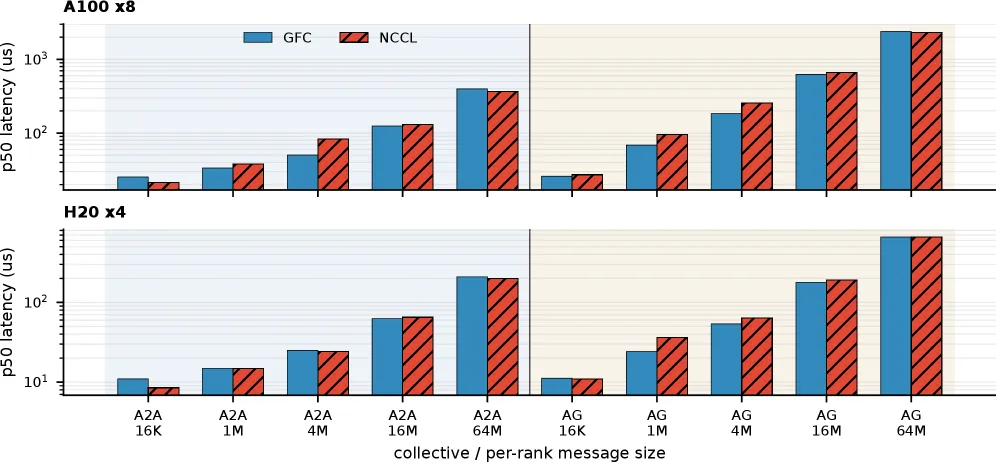

GFC vs NCCL

• 组建立：778 ms → ~60 μs（约 1.3 万倍）。
• 稳态：A100 4 MB all-to-all 83.0 μs → 50.4 μs；H20 1 MB all-gather 36.5 μs → 24.1 μs。小消息略慢（同步/缓冲开销尚未优化）。

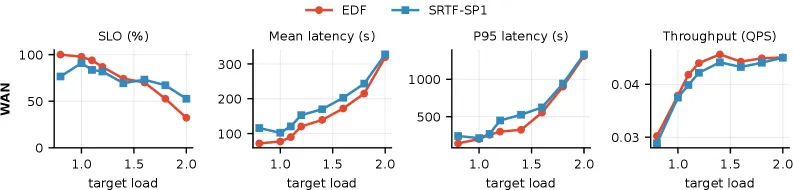

到达率扩展

• 低/中负载 EDF 更好；持续过载时 EDF 反而用大 SP 组反复救援 tight-deadline，SRTF-SP1 通过保 SP1 并发完成更多请求，SLO attainment 反超。表明弹性并行的收益随负载而变。

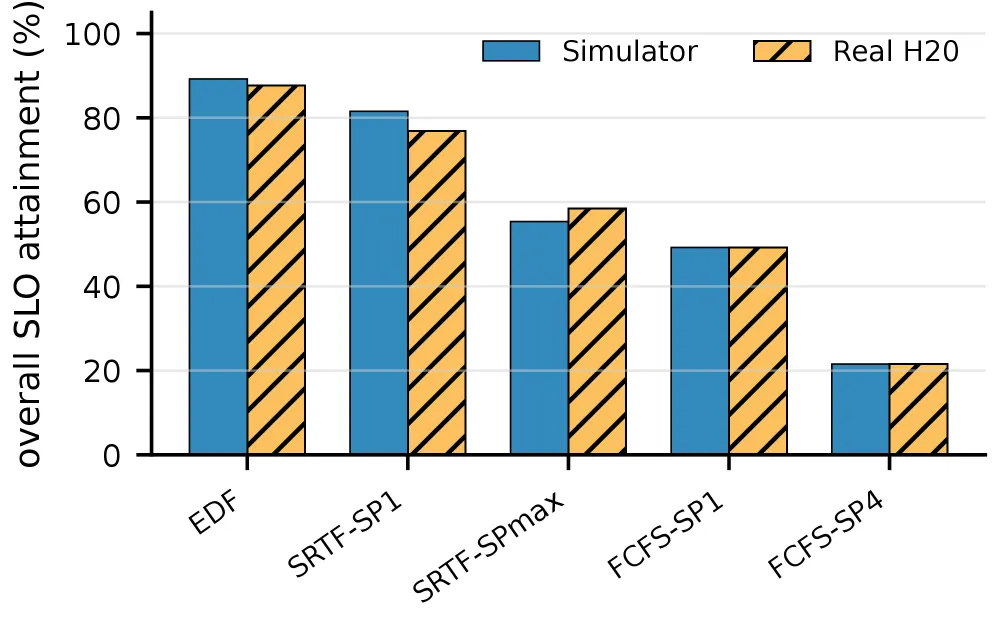

仿真器保真度

• 5 种 policy 的 SLO attainment 仿真与真机差 ≤ 4.7 pp，可用于策略筛选。

六、总结

• 核心贡献：为 DiT 服务提出”并行度=资源”的调度视角；trajectory task + GFC + 可编程 policy 使弹性并行落地。
• 技术影响：让静态 SP1/SP4/SPmax 的选择成为可组合的策略问题；GFC 展示了 collective library 之外的另一种”数据面通信抽象”。
• 局限性：目前只在 4-GPU H20/A100 上验证，超大集群与跨节点通信未评估；GFC 小消息慢；重调度粒度到 denoising step，未探索 DiT 层内更细粒度。

七、参考资源

• 论文原文：arXiv:2606.13501
• 实现基线：vLLM-Omni、SGLang Diffusion、FastVideo
• 相关系统：TridentServe、TetriServe、GenServe、DiffServe、PatchedServe
• 通信库：NCCL、RCCL、UCC、UCCL、MSCCL、DeepEP
