M*: A Modular, Extensible, Serving System for Multimodal Models

一、论文概述

项目	内容
arXiv ID	2606.12688
标题	M*: A Modular, Extensible, Serving System for Multimodal Models
作者	Atindra Jha, Naomi Sagan, Keisuke Kamahori, Irmak Sivgin, Rohan Sanda, Steven Gao, Mark Horowitz, Luke Zettlemoyer, Olivia Hsu, Jure Leskovec, Baris Kasikci, Stephanie Wang
机构	Stanford · University of Washington · CMU
提交日期	2026-06-10
学科	cs.LG; cs.AI; cs.DC
链接	https://arxiv.org/abs/2606.12688

二、核心思想

问题定义：新一代组合式多模态模型（Unified MM、Omni、SpeechLM、VLA、World Model）由视觉编码器、语言主干、扩散/流头、音频编解码器、动作生成器与世界预测器组合而成。现有 LLM serving 栈（vLLM、SGLang）为自回归文本设计，无法自然表达跨 stage 循环、内部并行（CFG）、Thinker–Talker 流水线、模态相关执行路径等模式。stage-DAG（vLLM-Omni、SGLang-Omni）也无法捕捉非 AR 循环、stage 内并行、任务差异化路径。

解决方案：M* 提出 Walk Graph 抽象。模型作者只需声明 $(G, W)$ ： $G$ 是组件级计算图， $W$ 是命名 Walk 集合；每个请求执行为对图的一次或多次遍历。运行时负责调度、批处理、张量传输、KV cache 管理、TP、CUDA graph、continuous batching 等所有物理执行。

三、技术架构 / 方法

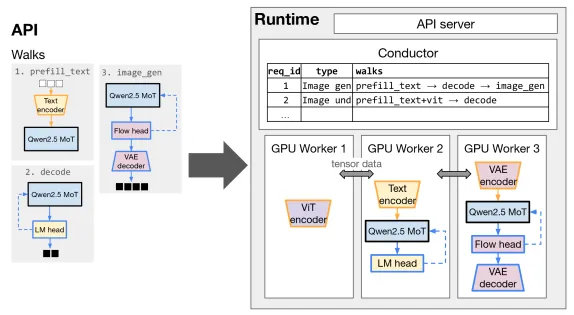

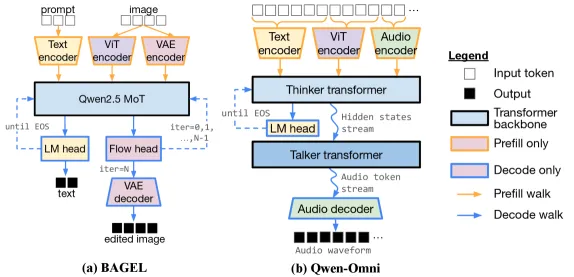

组合式模型架构（BAGEL 与 Qwen3-Omni） M* 概览

3.1 Walk Graph API

模型描述为 $(G, W)$ ， $G=(N,E)$ ， $W=\{w_1,\dots,w_n\}$ 。请求依据每模型的状态机在完成一个 Walk 后决定下一个 Walk。四种组合原语：

Sequential：串接子图，前者输出→后者输入。
Parallel：并发扇出，例如 CFG 三分支。
Loop：有界迭代，per-iter 与累积输出。
DynamicLoop：可提前退出的循环（EOS / rollout horizon）。

Streaming edges（StreamingGraphEdge）与三种 ChunkPolicy：

Fixed( $K$ )：每 $K$ 个触发一次。
SlidingWindow( $W$ , $S$ )：缓冲 $W$ 后触发，前进 $S$ 。
LeftContext( $C$ , $L$ )：为每 $C$ 帧块预置 $L$ 帧左上下文。

3.2 抽象对比

系统	图节点	组合原语	每模型执行路径	循环	放置粒度
vLLM-Omni	Engine-instance stage	Flat DAG	prefill+decode	stage 内	stage
SGLang-Omni	Worker-pool stage	Flat DAG	prefill+decode	stage 内	stage
M*	模型组件	Seq / Par / Loop / Stream	灵活	任意子图	组件（可选 Walk）

3.3 BAGEL 图示例

7 个节点（vit_encoder、vae_encoder、LLM、LLM_cfg_text、LLM_cfg_img、combine_cfg、vae_decoder）和 6 个 Walk。image_gen = Sequential(Loop(49, Sequential(Parallel(3 CFG branches), combine_cfg)), vae_decoder)。

3.4 Walk Graph 解锁的能力

模态感知调度：调度器仅追踪请求当前 GraphNode 与 Walk，只执行完成请求所需组件。
灵活并行：TP 声明在 GraphNode 层；Parallel 原语原生支持 CFG、多路 MPC、多分支采样等。
灵活放置：per-node 的 GPU rank 映射；同一逻辑节点在不同 Walk 中可选不同 rank，天然支持 PD 分离与独立扩缩容；同 rank 下自动多路复用一份 LLM。
循环优化：Loop / DynamicLoop 让 CUDA graph、continuous batching 对循环透明；调度器可交错 flow step 与 AR decode。
可扩展的流式策略：三种 ChunkPolicy 覆盖评估中所有模型。

3.5 运行时

HTTP Server + 每 server 一个 Conductor（管理 per-request Walk 状态、通过 ZeroMQ 派发工作）+ 每 GPU 一个 Worker（执行本地子图，直接把张量路由到下游 worker）。跨 rank 图边即 IPC 张量传输，流式边在消费端实例化 per-request buffer。集成 paged attention、CUDA graph、continuous batching、fused projection、FlashInfer speculative planning。

四、核心创新

创新点	说明
Walk Graph 抽象	把组合式多模态模型形式化为 (计算图, 命名 Walks) + 状态机
四种组合原语	Sequential / Parallel / Loop / DynamicLoop 表达所有主流多模态执行结构
流式边 + ChunkPolicy	Fixed / SlidingWindow / LeftContext 覆盖所有实测流式模型
组件级放置	per-GraphNode 映射到 GPU rank；跨 Walk 可差异化，实现天然 PD 分离与共享
循环优化传承	CUDA graph、continuous batching、paged attention 对 Loop/DynamicLoop 透明
单一配置多任务	一份配置同时高效服务 T2I / I2I / I2T，突破 vLLM-Omni 两配置权衡

五、实验结果

硬件：single 4×H100 或 8×H200；per-request p50/p95。

BAGEL-7B（1024×1024，50-step flow）

3-GPU CFG 并行 T2I（ $B{=}1$ ）：p50 E2E 相对单 stage vLLM-Omni 1.25×，I2I 1.22×。
与默认（Thinker + DiT 分离）vLLM-Omni 比：I2I 优势扩大到 2.64×（省去 Thinker→DiT KV 传输）。
I2T（single H100，output 64–256）： $B{=}16$ 时吞吐 +32.7%，E2E ↓25.5%，p50 TTFT 33% (B=1) → 14% (B=16)，p95 TTFT ↓28%。
与 vLLM-Omni 两配置对比：单 M* 一份配置在 T2I/I2I/I2T 均更优；vLLM-Omni-default 强于 T2I/I2T 但 I2I 差，single-stage 相反且 41 tok/s（默认的一半），无 continuous batching / streaming。

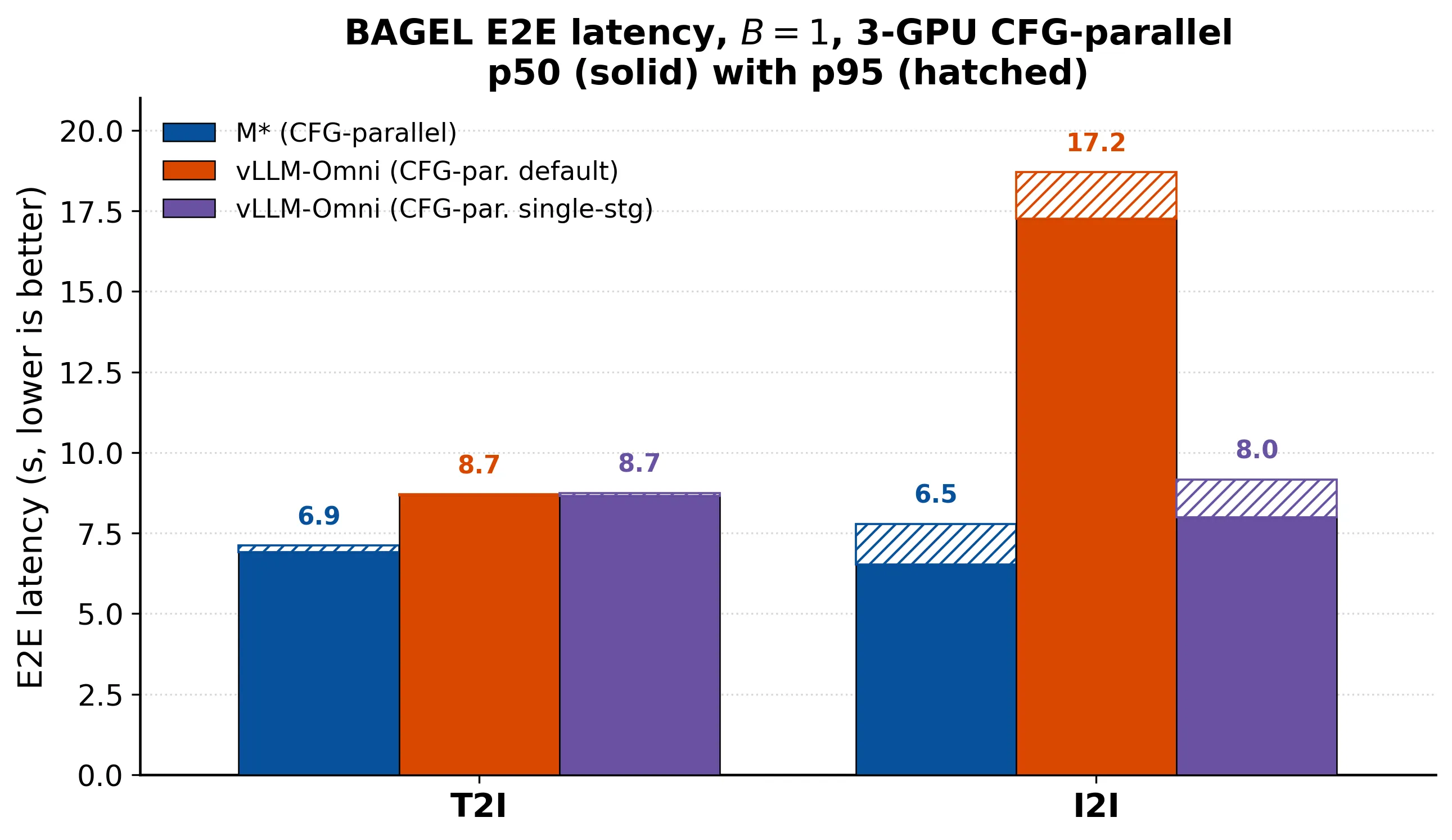

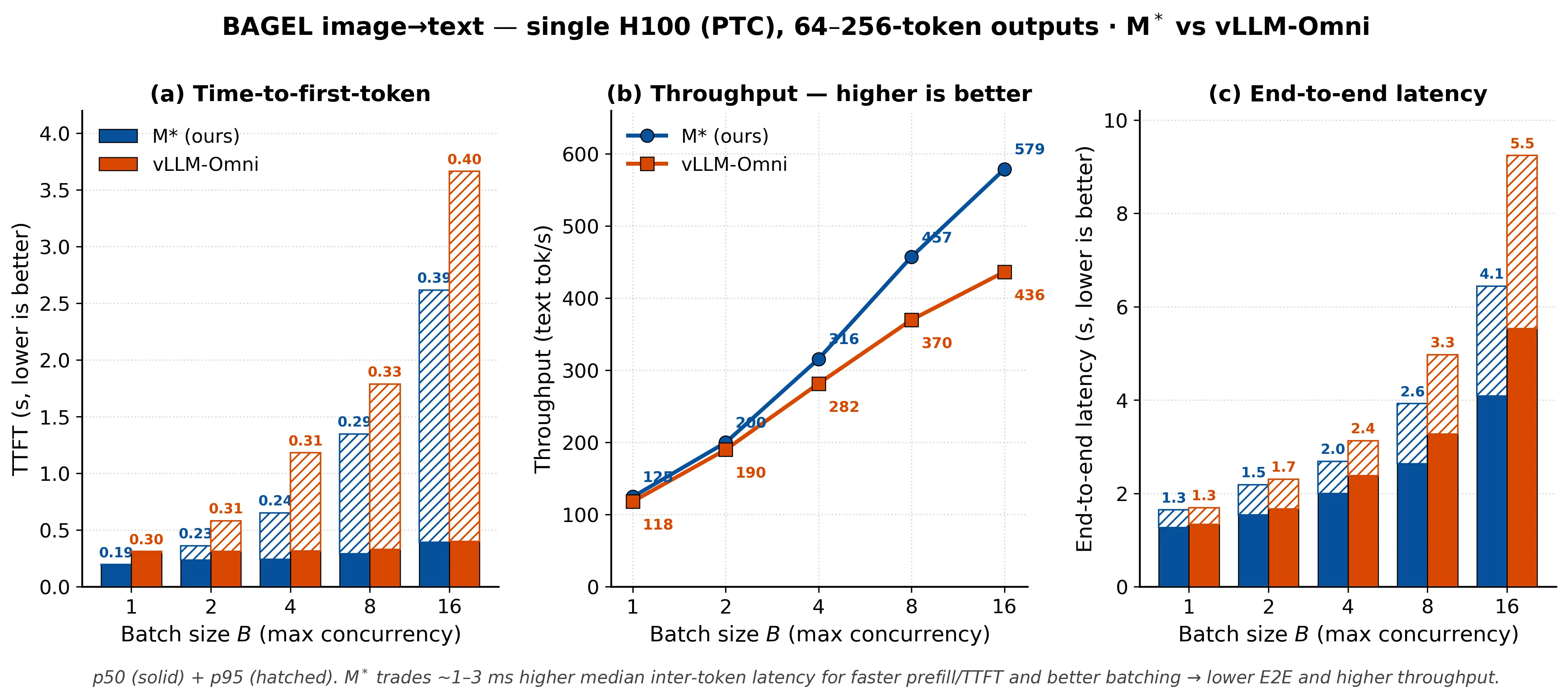

BAGEL T2I/I2I 端到端延迟 BAGEL I2T 吞吐

Qwen3-Omni-30B（Seed-TTS）

2× H200： $B{=}16$ 时 vs vLLM-Omni RTF 快 2.9×、吞吐 2.7×；vs SGLang-Omni RTF 4.0×。
Thinker TP=2 (3× H200)：RTF 与吞吐相对 SGLang-Omni 保持相似领先。
优势来源：Talker 及 multi-token predictor 循环整体 CUDA graph 捕获；Talker+Code2Wav 同 Worker 进程共存，无 IPC。

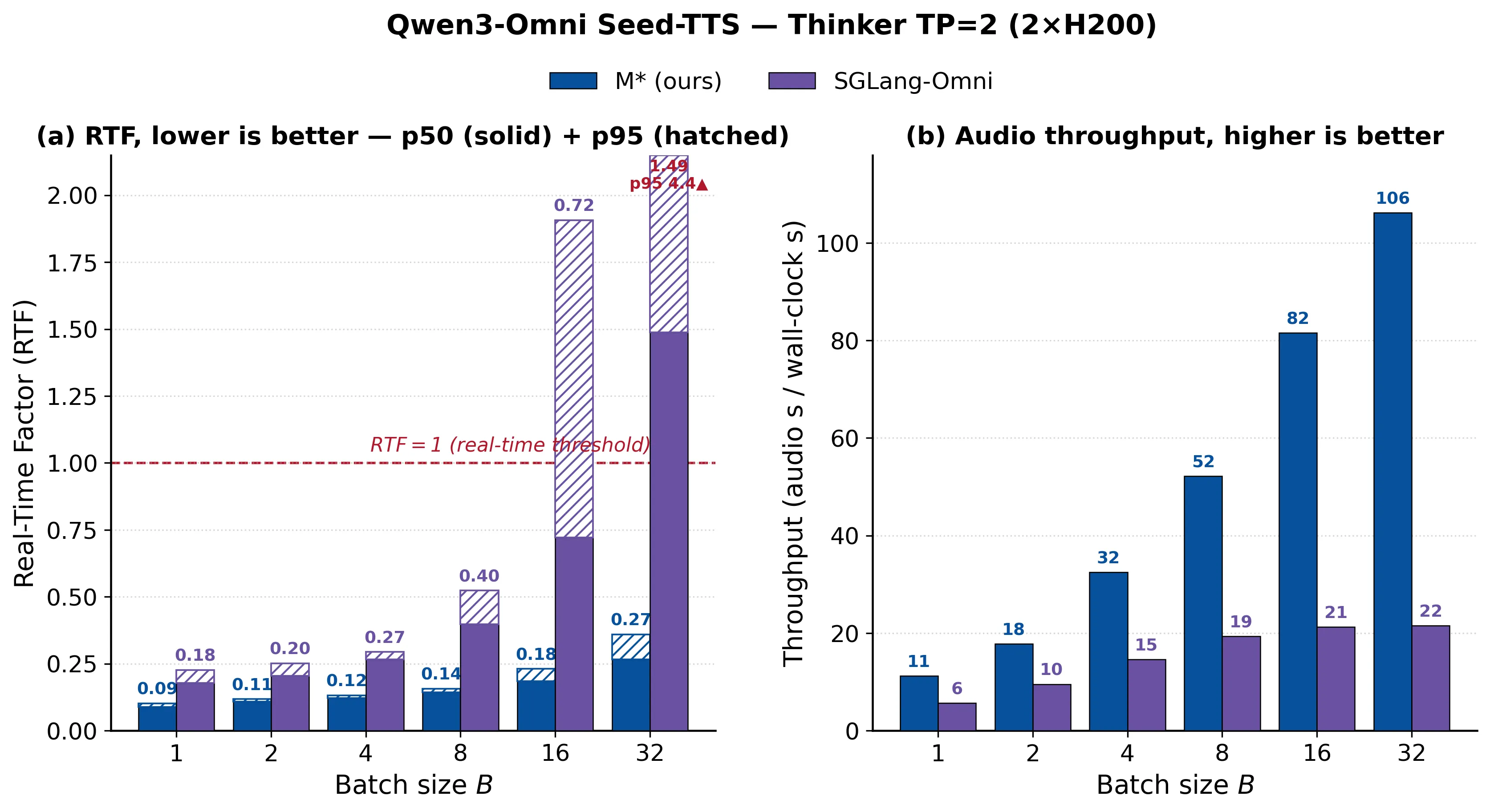

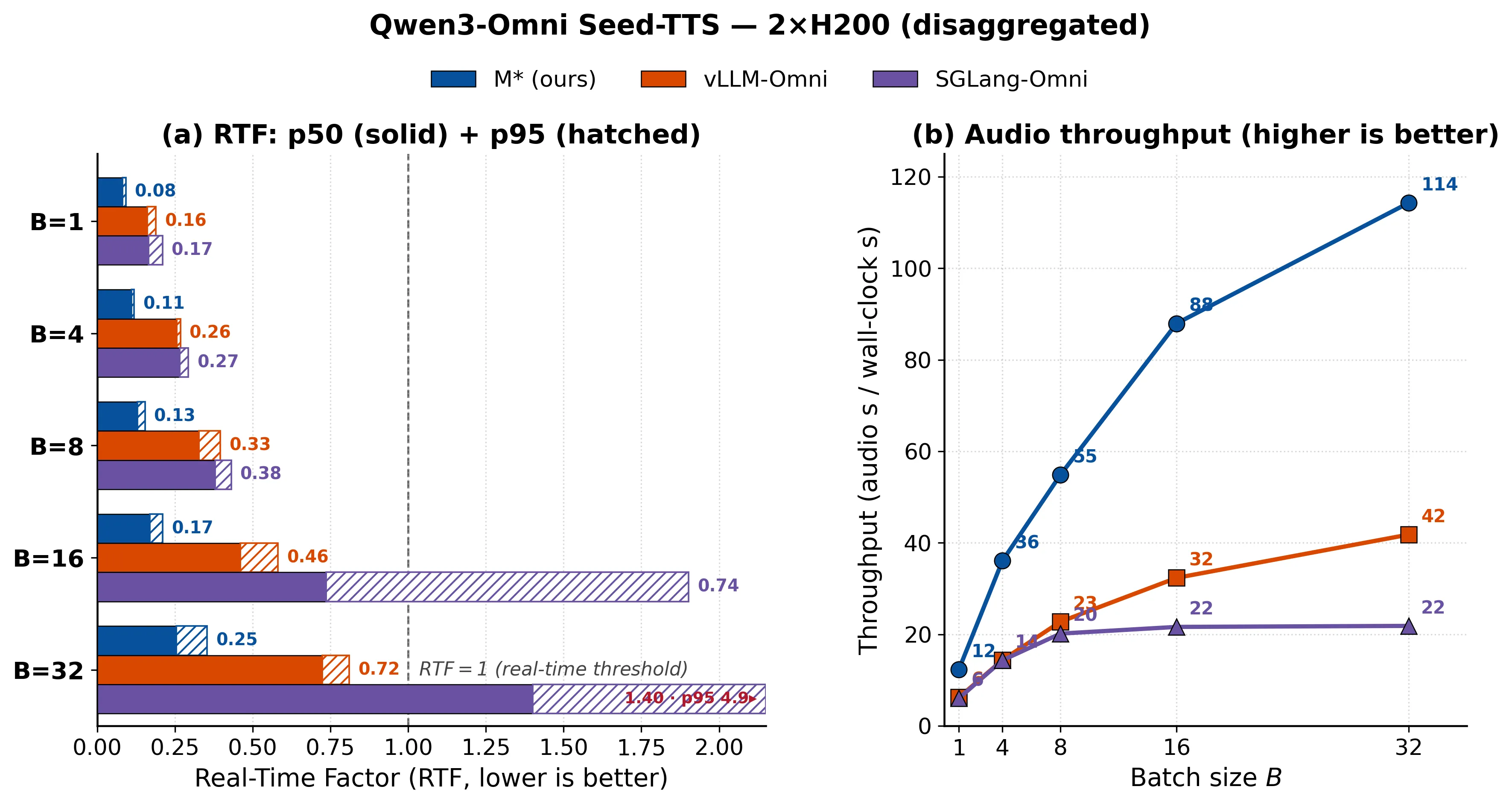

Qwen3-Omni 2GPU Qwen3-Omni Thinker TP2

Orpheus-3B（single H200，5 trials）

相对 VoxServe： $B{=}16$ p50 RTF ↓ 13.6%；吞吐提升 20% ( $B{=}8$ ) 至 52% ( $B{=}1$ )。

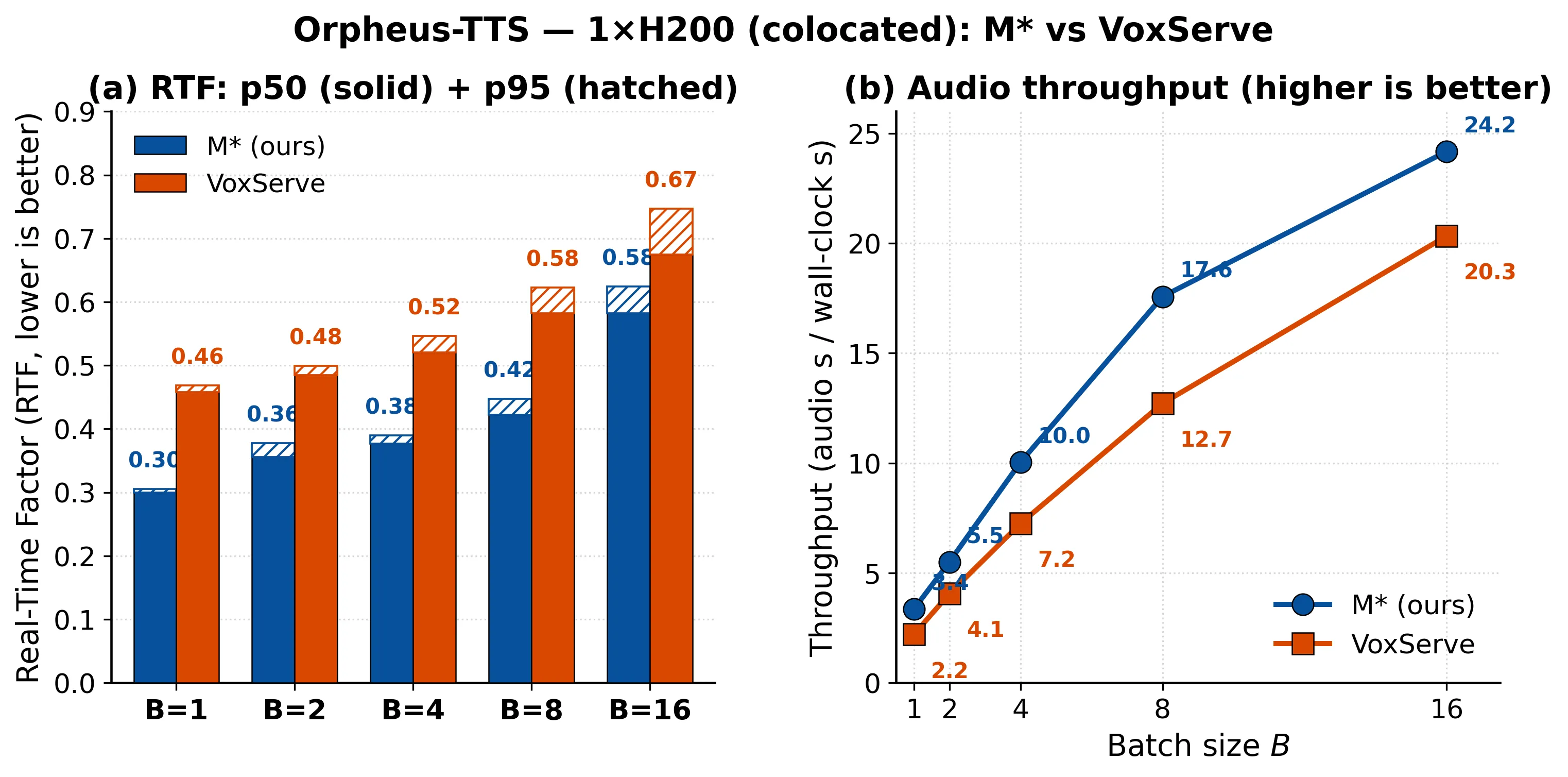

Orpheus RTF

V-JEPA 2-AC（world model rollout, H100, DROID）

相对 Meta 原生实现， $H{=}4$ ：p50 2.08×； $H{=}15$ ：3.76×； $H{=}30$ ：12.5×。
提速源自 DynamicLoop + paged-attention KV cache，避免重复 prefill。

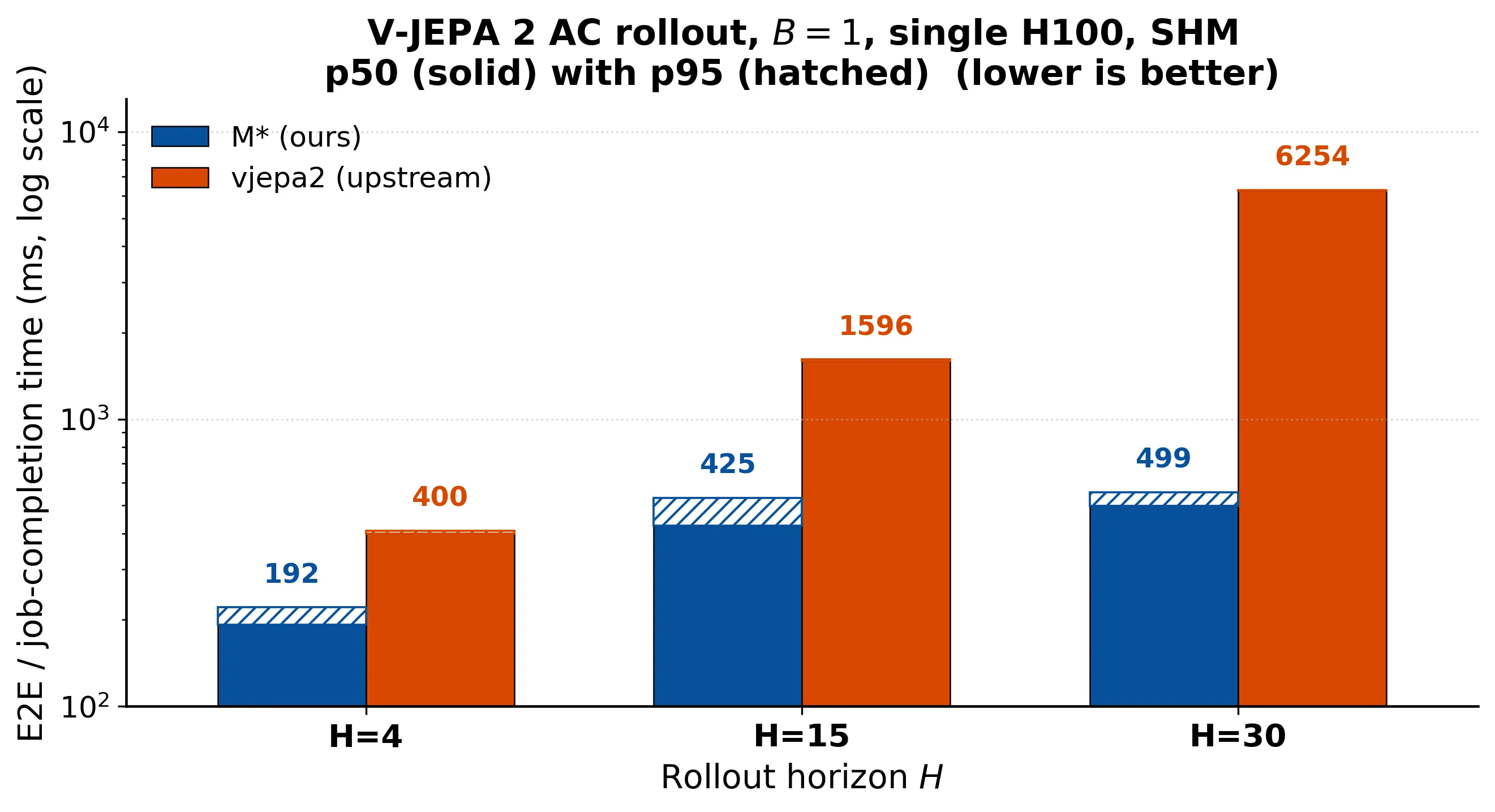

V-JEPA 2 rollout

六、总结

核心贡献：Walk Graph 抽象把”模型架构”与”运行时”彻底解耦，让 20% 端到端延迟改进（BAGEL T2I）、2.9×/2.7× RTF/吞吐（Qwen3-Omni TTS）、12.5× rollout 加速（V-JEPA 2）成为通用运行时优化的自然收益。
技术影响：为组合式多模态模型建立”day-zero”的服务抽象，让 CFG 并行、Thinker–Talker 流水线、世界模型 rollout 在同一系统统一表达。
局限性：图作者需理解四种原语与 ChunkPolicy 语义；跨 rank 张量传输目前依赖 ZeroMQ，跨节点性能未评估；只与两家多模态 baseline 对比。

七、参考资源

论文原文：arXiv:2606.12688
Baseline：vLLM-Omni、SGLang-Omni、VoxServe、Meta vjepa2
模型：BAGEL-7B、Qwen3-Omni-30B、Orpheus-3B、V-JEPA 2 vitg-AC
数据集：VBench、Food101、Seed-TTS、DROID
