Singe: Leveraging Warp Specialization for High Performance on GPUs（用 Warp 特化实现 GPU 高性能的 DSL 编译器）

一、论文概述

项目	内容
标题	Singe: Leveraging Warp Specialization for High Performance on GPUs
作者	Michael Bauer、Sean Treichler、Alex Aiken（Stanford University）
会议	PPoPP’14（Principles and Practice of Parallel Programming, 2014）
PDF	cs.stanford.edu/~sjt/pubs/ppopp14.pdf
硬件	NVIDIA Tesla C2070（Fermi，14 SM）、Tesla K20c（Kepler，13 SM），CUDA 5.0
应用背景	燃烧科学 S3D（DME / n-Heptane 化学机制）

一句话总结：Singe 是 CudaDMA 的直接续作（同一作者 Bauer）。CudaDMA 只用两条 warp 代码路径（compute/DMA）；Singe 则把 warp 特化推向任意多路划分，并首次给出构造一个 warp 特化 DSL 编译器所需的全套算法（分块、映射、命名屏障放置调度、抗指令 cache 抖动的代码生成）。在燃烧化学 kernel 上相比已高度优化的数据并行 baseline 最高加速 3.75×。

二、核心问题：数据并行模型不适合燃烧 kernel

燃烧应用（如 S3D）的物理/化学 kernel 有三个特征，使其难以映射到传统数据并行 GPU 模型：

1. 超大工作集（Large working sets）：每个离散空间点常需数百个 live 双精度变量。数据并行模型下这远超单线程片上内存容量 → 寄存器溢出、低占用率、算力单元利用不足。
   • 例：Heptane 52 物种，仅存 molar fractions + per-species viscosities 就需 104 个双精度值 = 208 个寄存器；Fermi 每线程仅 64 寄存器，Kepler 256 但占用率极低。
2. 不规则计算（Irregular computations）：kernel 含多个计算特征各异的阶段，阶段间大量临时变量迫使融合成单 kernel；部分阶段本可并行，但数据并行模型强制串行化。
3. 不规则访存（Irregular data accesses）：访存依赖化学机制性质与运行期值，数据并行模型难以避免访存分歧与 shared memory bank 冲突。

三、Warp 特化机制（Section 2）

关键洞见

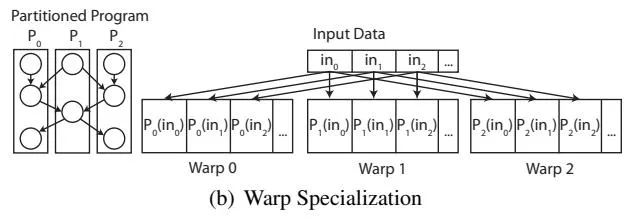

warp 内控制分歧（intra-warp divergence）损害性能，但 warp 间分歧（inter-warp divergence）无害。 warp 特化 kernel 通过依赖 warp ID 的动态分支，制造显式的 warp 间控制分歧，让每个 warp 执行不同代码——只要 warp 内所有线程执行同一指令流，唯一开销就是 warp-specific 分支指令本身。

命名屏障（Named Barriers）

传统 CUDA 只有 CTA 全宽 __syncthreads()。通过内联 PTX，可用更具表达力的命名屏障，提供两个操作：

• arrive：非阻塞，登记某 warp 已到达屏障后继续执行。
• sync：阻塞，等待所有必要 warp 到达/同步。

命名屏障支持 CTA 内任意 warp 子集（包括单对 warp）同步，可编码生产者-消费者关系。

四、Warp 特化分块案例研究（Section 3）

分块策略依赖领域知识 + 目标架构，无通用算法；本文给出燃烧域的案例。

4.0 燃烧化学背景

化学机制由反应集合与物种构成。本文两个机制：

机制	反应数	物种数	QSSA	Stiff
DME（二甲醚）	175	39	9	22
Heptane（正庚烷）	283	68	16	27

用基于 CHEMKIN 标准的声明式数据 DSL 描述（CHEMKIN / TRANSPORT / THERMO 三个输入文件），Singe 解析后为每个 kernel 生成 CUDA 代码。QSSA（准稳态近似）以额外计算换取物种数减少；Stiffness（刚性）允许更大时间步长但需额外计算。

4.1 Viscosity（粘度）—— Store 模式

per-species 粘度（温度三次多项式的指数）：

$vis_i(T) = e^{\eta_{i0} + \eta_{i1} T + \eta_{i2} T^2 + \eta_{i3} T^3}$

最终粘度 ν 是所有物种两两交互：

$\nu = \sqrt{8} \sum_{k=1}^{N} \left[ \frac{x_k \cdot vis_k}{\sum_{j=1}^{N} x_j \cdot \dfrac{\left(1 + \sqrt{\frac{vis_k}{vis_j}}\sqrt{\frac{m_j}{m_k}}\right)^2}{\sqrt{1 + \frac{m_k}{m_j}}}} \right]$

其中 $N$ 为物种数，$x_i$、$m_i$ 为物种 $i$ 的摩尔分数与分子质量。两大瓶颈：大工作集寄存器放不下 + 常量太多（DME/Heptane 需 13.9/42.4 KB 常量，而片上常量 cache 仅 8 KB）。

Singe 方案：把对物种的外层求和拆分成子计算映射到不同 warp；一个 CTA 的所有 warp 协作处理 32 个点（warp $w$ 的 lane $l$ 处理第 $l$ 个点分配给 $w$ 的 per-species 计算）。molar fractions / per-species viscosities 移入 shared memory（32 点很小，轻松装下）；每个 warp 只需常量子集，配合常量去重（§6.2）把全部常量放入片上寄存器。

4.2 Diffusion（扩散）—— Mixed 模式

每对物种 $(i,j)$ 的扩散常量（δ 为 N×N×4 系数矩阵）：

$d_{ij}(T) = e^{\delta_{ij0} + \delta_{ij1} T + \delta_{ij2} T^2 + \delta_{ij3} T^3}$

per-species 扩散输出 $\Delta_i$：

$mass = \sum_{j=1}^{N} m_j x_j \qquad clamp_i = \max(\epsilon, x_i)$

$\Delta_i = \frac{P_{atmos}}{P} \cdot \frac{-clamp_i \cdot m_i + \sum_{j=1}^{N} clamp_j \cdot m_j}{mass \cdot \sum_{j=1}^{N} clamp_j \cdot d_{ij}}$

与粘度不同，扩散每点每物种一个输出；$d_{ij}$ 矩阵对称、对角为零 → 只需算不到一半，但每个 $d_{ij}$ 要同时贡献给 $\Delta_i$ 和 $\Delta_j$。

Singe 方案：$d_{ij}$ 矩阵按列分块，相邻列分给相邻 warp 以最大化局部性。每个 warp 遍历其列，寄存器中维护每列 partial sum，shared memory 中维护每物种 partial sum；用命名屏障同步不同 shared 区域避免数据竞争。这形成 shared memory + 寄存器的混合存储。

4.3 Chemistry（化学）—— Buffer 模式 + QSSA DAG 分块

最复杂的 kernel，多阶段（部分可并行）：① 正/反反应速率（Arrhenius / Lindermann / Landau-Teller 模型，每反应 6~15 个常量）② QSSA 缩放因子 ③ Stiff 物种 ④ 输出阶段按化学计量系数求和。

若拆成独立 kernel，Heptane 每点需读写 566 个双精度反应速率 → 访存受限、慢。故融合为单 kernel。反应速率太多无法放 shared memory，改为分块存各 warp 寄存器，需要时分批经 shared memory 交换（远快于 off-chip global）。

QSSA 双粒度 warp 特化：QSSA 阶段计算昂贵且难并行（每 QSSA 物种需 20~60 DFMA，物种间有数据依赖）。

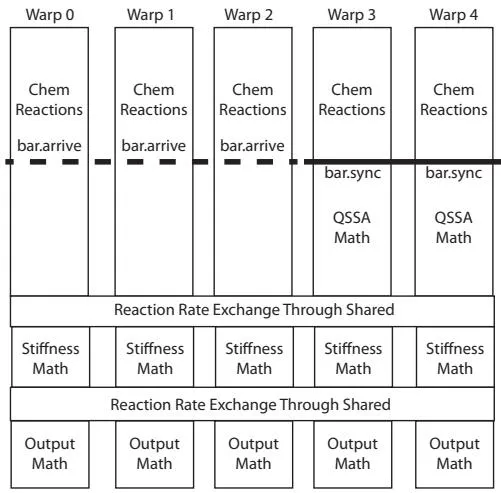

• 粗粒度：QSSA 所需反应先分配给 warp，然后分流一部分 warp 做 QSSA、其余继续算反应速率；非阻塞命名屏障让 QSSA 与剩余反应速率计算重叠（数据并行版做不到）。

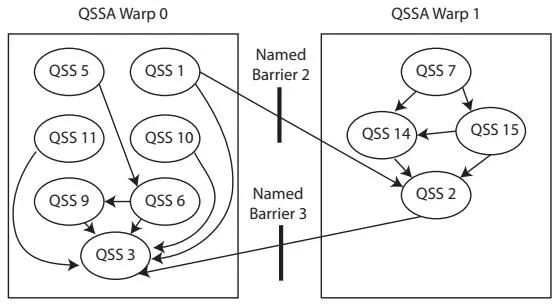

• 细粒度：用启发式把 QSSA 计算的 DAG 分块到多个 QSSA warp；每条跨 warp 边分配一个生产者-消费者命名屏障。

五、Warp 特化编译器架构（Section 4）

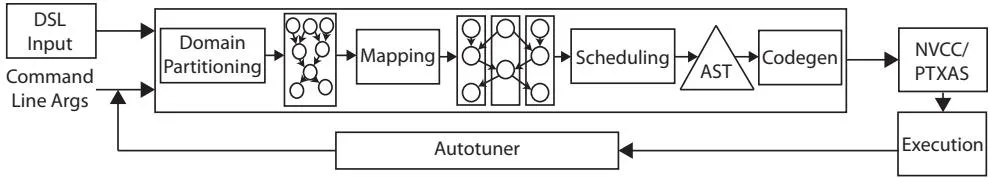

源到源编译器，四个阶段：

阶段	输入 → 输出	说明
① 分块 Partition	DSL → 数据流图（operation 节点 + 依赖边）	领域特定，粒度由各 DSL 决定
② 映射 Mapping	数据流图 → operation 分配到 warp + 数据分配到寄存器/shared	§4.1
③ 屏障放置调度	→ 每 warp 一棵 AST（含调度与同步）	§4.2，无死锁
④ 代码生成	AST 森林 → CUDA 代码	§5，非标准遍历

关键设计：Singe 对任意 warp 数与映射决策都能生成正确代码 → 支持 autotuning，且大幅简化编译器（无需算最优映射）。搜索空间从不超过几百个点，用暴力穷举 autotuner 驱动。

5.1 计算与数据映射（§4.1）

Step 1：operation → warp，三个（常冲突的）指标：

1. FLOPS 平衡：均衡各 warp 计算负载（用 FLOP 数作代理），避免算力单元闲置。
2. 寄存器平衡：因 GPU 不支持 per-warp 寄存器分配，寄存器需求最大的 warp 决定所有 warp 的寄存器数；不均衡会浪费大片寄存器文件、限制工作集、降低占用率。
3. 局部性：最小化跨 warp 数据流边 → 减少 shared memory 通信与屏障同步。

Singe 用贪心算法：按 cost（FLOP/寄存器/局部性加权）从高到低映射 operation，局部最小化总 cost；三指标权重通过命令行 flag 暴露给 autotuner。

Step 2：变量 → 寄存器 / shared memory，三种 shared memory 使用模式：

模式	机制	代表 kernel
Store	共享值少，全放 shared memory	Viscosity
Buffer	工作集极大，值留寄存器，shared 仅作 warp 间通信缓冲	Chemistry
Mixed	部分值存 shared，其余作通信缓冲	Diffusion

5.2 命名屏障放置与调度（§4.2）—— 无死锁保证

放置算法：

1. 给每条跨 warp 数据依赖标记同步点（producer 做 arrive，consumer 做 wait）。
2. 基于传递数据依赖构造同步点的偏序。
3. 线性化偏序并编号，定义同步点全序。
4. 为每 warp 生成静态调度，遵守数据依赖 + 同步点全序（低编号先于高编号）。

定理 1：遵守初始数据依赖 + 同步点全序的每-warp 调度存在且无死锁。 证明要点：初始 operation 图是 DAG。为每个需同步点的 operation 向所有更高编号的同步点 operation 加边——这些边仍遵守原 DAG 偏序（全序由原依赖约束）。故图仍是 DAG，无环 → 无控制资源循环依赖 → 无死锁。∎

允许的重排变换（不破坏定理 1）：arrive/wait operation 可在不越过相应编号同步点的前提下上/下移。用途：① 把关键路径 operation 提前；② 合并同组 warp 间多个同步点 → 批量通信、减少命名屏障数。

屏障分配：把同步点映射到 Fermi/Kepler 每 SM 16 个命名屏障，此问题与 SSA 寄存器分配同构，可多项式时间求解。实践中仅 Heptane chemistry kernel 用满 16 个。

六、Warp 特化代码生成（Section 5）—— 抗指令 cache 抖动

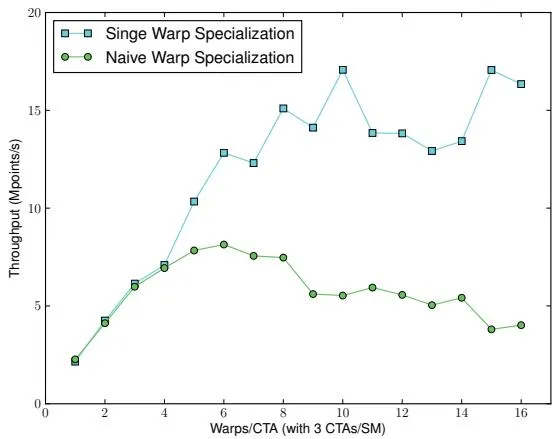

核心障碍：GPU 指令 cache 假设所有线程跑同一代码。naive 做法（顶层 switch(warpID)）在**≥6 条 warp 代码路径**时开始抖动指令 cache，性能可退化一个数量级。

6.1 代码 Overlay（§5.1）

同时遍历 AST 森林：只要各 warp 的 AST 节点相同（仅常量值/索引偏移不同），就为所有 warp 发射单份代码；结构不同处才用 warp ID 分支。两种分支方式：

• 间接分支（indirect branch）：warp 间代码毫无相似时，按 warp ID 跳转；长序列可分裂成多个间接分支（每段 < 几百指令时，指令 cache 预取可处理分歧）。
• 位掩码（bit-mask）：warp 子集仍有共同结构时，用 one-hot 编码位掩码指示哪些 warp 进入代码块（见 Listing 1，同时算 Landau-Teller/Lindermann 反应速率）。

经验法则：多路分支但每段几百指令内，或长代码但只分少数路，可避免抖动。

6.2 常量数组与常量去重（§5.2）

• 常量数组：每 warp 只需常量子集，分配一个大小=最大 warp 常量数的数组，所有 warp 始终访问相同下标位置（分歧代码用 padding 填充）——避免按常量值分支。
• 常量去重：常量数组可能超过一个线程的寄存器容量。由于 warp 内所有线程需要同一组常量，把常量跨 warp 内线程条带化存储，每线程只存 1/32，用时从属主线程广播：
  • Fermi：经 shared memory 广播（一线程写、其余读，warp 锁步无需显式同步）。
  • Kepler：用 shuffle 指令（把双精度拆成高/低 32 位交换再重组），比 Fermi 更快（不阻塞 shared memory 流水）。

![Figure 10 数据] Kepler 上每线程常量寄存器数：

机制	Viscosity	Diffusion	Chemistry
DME	8	18	6
Heptane	28	28	8

数量足够小，大部分寄存器留给通用计算，却比常量 cache 能寻址的还多。配合 streaming 执行（多组点映射到一个 CTA、常量 load 提到循环外）可进一步摊销开销。

6.3 Warp 索引（§5.3）

不规则访存时不同 warp 需访问不同内存位置（如 chemistry 的 stiffness 计算），与代码 overlay 目标冲突。解法：每个 warp 存储各自的整数偏移常量（warp indexing constants），所有 warp 用同一索引变量做地址计算（但变量对不同 warp 存不同值）——这层间接使 overlay 无需动态分支。若索引常量多也可跨 warp 内线程去重条带化。限制：仅适用于可动态索引的内存（global/shared/constant）；寄存器数组不可动态索引，否则被溢出到慢速 local memory。

七、实验结果（Section 6）

平台：Tesla C2070（Fermi，14 SM）、Tesla K20c（Kepler，13 SM），ECC 关闭（让 baseline 尽量快）。Baseline 是 Singe 早期版本发射的数据并行 CUDA kernel，已用对数空间计算、ILP 暴露、Kepler LDG 纹理 load、暴力 autotuner 穷举占用率-寄存器权衡等充分优化（已比 S3D 生产版 OpenACC 快约 2×）。三种网格规模 32³/64³/128³。

Kernel	加速范围（vs 数据并行 baseline）	限制因素分析
Viscosity	1.2× ~ 3.75×	warp 特化版接近数学吞吐峰值；baseline 受寄存器溢出到 local + 常量 cache miss 拖累
Diffusion	1.33× ~ 2.58×	warp 特化版受 partial sum 同步的命名屏障拖累（straggler warp 等待）；需 ≥64³ 摊销常量 load
Chemistry	1.01× ~ 1.50×	baseline 全局带宽受限（Heptane 每线程溢出 8736B/Fermi）；warp 特化版几乎全留寄存器（仅溢出 276B/Fermi、44B/Kepler），转为 shared memory 延迟受限——仍远优于全局带宽受限

关键数字（DME viscosity）：

• Fermi：baseline 197.9 GFLOPS → warp 特化 257.3 GFLOPS（接近 Fermi 实用峰值 ~300，理论 513）。
• Kepler：baseline 220.6 GFLOPS → warp 特化 617.7 GFLOPS（理论峰值 1173 的一半以上，受常量 cache 第三操作数 DFMA 吞吐限制；改用寄存器常量可达 ~750 GFLOPS 验证其 compute-bound）。

Kepler 加速普遍大于 Fermi：因 Kepler 数学吞吐天花板更高，warp 特化版更充分逼近之。

八、讨论（Section 7）

• 可推广到其他宽向量 SIMD 架构（如 Intel Xeon Phi）：一个 warp 类似发射 32 宽向量指令的指令流。但 Xeon Phi 缺两项硬件：① 快速硬件同步原语（等价命名屏障，当前需重量级软件 mutex）② 片上软件管理内存（当前只能用受干扰/驱逐的硬件管理 L1）。
• 硬件管理 cache 反而有害：占用晶体管、难被编译器推理（早期 Singe 试图把常量存 L2 但被其他线程写驱逐）、增加 tag 查找开销与功耗。理想未来 GPU 应以软件管理 cache 为主。
• 指令 cache 是主要制约：当前 GPU 指令 cache 差，使得 warp 特化必须 overlay 代码；未来若指令 cache 能处理多分歧 warp，可去掉 overlay，大幅简化编译器并让人工写 warp 特化代码变得可行。
• 驳”摩尔定律会淘汰 warp 特化”：计算科学家总会用更多硬件跑更高保真度的仿真（本文机制已是”简化机制”，真实机制有成百上千物种），而非让现有仿真更快。故 warp 特化对未来管理大工作集、处理不规则性、开发任务级并行仍是必需。

九、相关工作与定位

工作	关系
CudaDMA（SC’11，同作者）	最相关。仅 2 条 warp 路径（compute/DMA），无需 overlay 抗抖动；固定分块方案（应用码跑 compute warp、DMA 码跑 DMA warp），避开 Singe 的分块难题；是通用库而非编译器
Green-Marl	图分析 DSL，用虚拟化 warp 处理不规则性，但映射回数据并行模型
G-Streamline	运行时动态检测/重写不规则 kernel；Singe 则无任何动态开销
Halide	图像流水线 DSL/autotuning，未考虑 warp 特化

定位：作者称是首个展示构造 warp 特化 DSL 编译器所需完整技术的工作。

十、总结

核心贡献

1. 提出 warp 特化作为数据并行之外的 GPU 编程模型，专治不规则计算/访存 + 超大工作集。
2. 给出 warp 特化 DSL 编译器的完整架构与算法：分块、三指标映射、无死锁命名屏障调度（与 SSA 寄存器分配同构）、抗指令 cache 抖动代码生成。
3. 三大代码生成技术：代码 overlay（AST 森林同时遍历 + 位掩码/间接分支）、常量去重（Fermi shared / Kepler shuffle）、warp 索引（不规则访存）。
4. 实证：Fermi/Kepler 上燃烧 kernel 相比高度优化数据并行 baseline 最高 3.75×。

技术影响

Singe 与 CudaDMA 共同奠定 “warp 特化 + 生产者-消费者命名屏障” 这一 GPU 编程范式。这一思想在现代 Hopper 高性能 kernel（FlashAttention-3、ThunderKittens、TileLang）中以 producer-consumer warp specialization + 异步 TMA 搬运 的形式延续。Singe 的独特之处在于把它编译器化、多路化，展示了 DSL 编译器如何自动化这类专家级优化。

局限性

• 分块策略依赖领域知识，无通用算法。
• 强依赖当前无硬件对 warp 特化的一等支持（16 命名屏障、需手工 overlay 抗指令 cache 抖动）。
• 寄存器不可动态索引限制了 warp 索引的适用范围。
