Reflex: Real-Time VLA Control through Streaming Inference

一、论文概述

项目	内容
标题	Reflex: Real-Time Vision-Language-Action Control through Streaming Inference
作者	Yuanchun Guo, Bingyan Liu
机构	未明确标注（代码仓库: github.com/9yc/Reflex）
论文	arXiv:2607.14695
代码	https://github.com/9yc/Reflex
发布	2026-07-16 (v1, 6,286 KB)
许可	CC BY-NC-SA 4.0
备注	ICML 2026 Accepted
领域	Robotics (cs.RO), Machine Learning

二、核心思想

Flow Matching Vision-Language-Action (VLA) 模型能够实现精确的连续控制，但其迭代去噪特性与实时机器人控制存在根本性冲突：全局时间步注入使 KV 缓存失效，被迫在缓慢的 O(N²) 重新计算和数学上不正确的缓存复用之间做出选择。

Reflex 是一个流式推理框架，通过利用**时间步不变性（Timestep-Invariance Property）**实现实时流式推理——感知编码器在功能上独立于去噪循环。Reflex 将注意力上下文划分为静态（pinned）、滑动（sliding）和动态（dynamic）三个区域，实现 O(1) 增量缓存更新，同时为固定输入保留与全批次等价的注意力输出。

问题定义

VLA 模型需要 50–100 Hz 的控制频率以实现平滑轨迹，但最先进的 VLA 模型每次推理需要 100–200 ms——存在一个数量级的频率差距。标准方法假设加速单个推理步骤即可得到更快的机器人，但忽略了关键系统级洞察：主要瓶颈不是计算的持续时间，而是同步等待导致执行冻结。

Flow Matching 模型中，时间步嵌入 $t_k$ 条件化整个网络，当 $t_k$ 在不同去噪步骤间变化时，缓存的 key-value 表示失效。此外，持续 50 Hz 运行暴露于高方差流初始化（ $\mathbf{x} \sim \mathcal{N}(0, I)$ at $t=1$ ）的频率是离线训练的 50 倍，触发 BFloat16 下溢。

解决方案概述

Reflex 的核心创新包括：

分区注意力（Partitioned Attention）：将 VLA 上下文分为静态前缀、滑动历史和动态后缀，利用时间步不变性实现 O(1) 缓存更新
AdaRMSNorm：精度感知的自适应归一化层，防止 BFloat16 在无限视界流式推理中的数值崩溃
异步流水线：解耦视觉编码和动作生成到独立线程，结合未来状态预测补偿执行延迟
系统优化：操作融合（QKV 打包核、SwiGLU 融合、FlashNorm、FusedAdaLN）和静态环形缓冲区架构

三、技术架构

整体框架

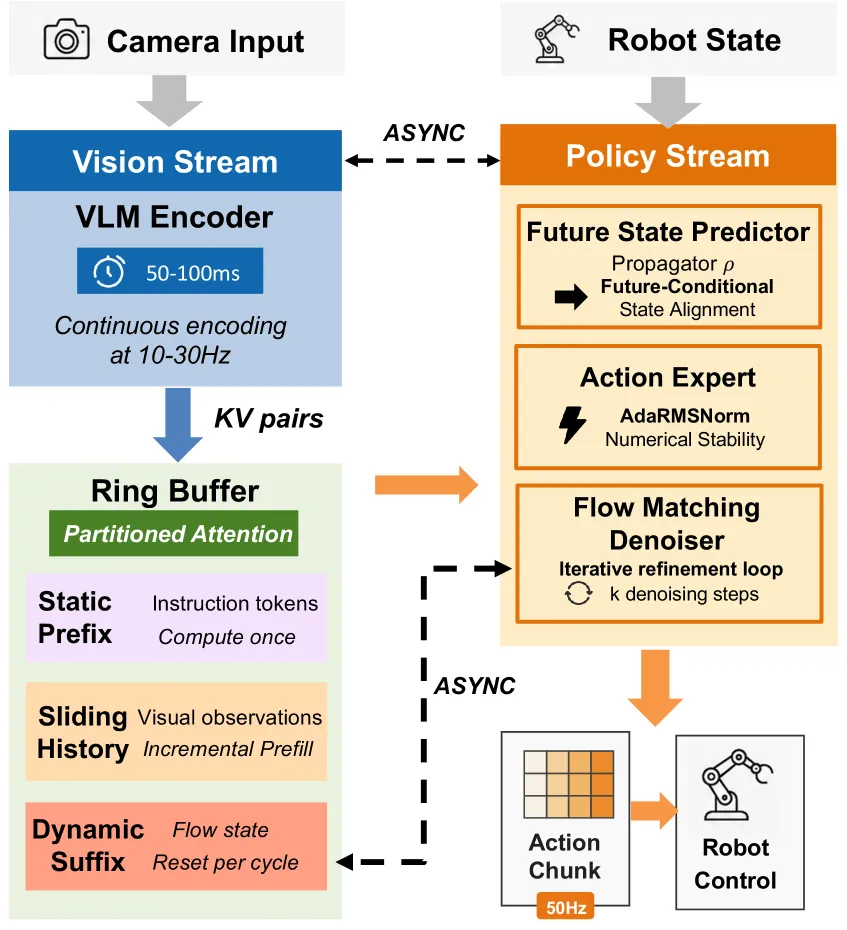

系统架构

Reflex 系统由两个并行流组成（见 Figure 3）：

┌─────────────────────────────────────────────────────────────┐
│                      Reflex System                          │
├───────────────────────┬─────────────────────────────────────┤
│   Thread A (Vision)   │       Thread B (Policy)             │
│   "Producer"          │       "Consumer"                     │
│                       │                                     │
│  Camera Frame → VLM   │                                       │
│  Encoder → Ring Buffer│                                       │
│         ↓             │  Ring Buffer ← KV pairs              │
│  Future State         │  Action Expert                       │
│  Predictor            │  Flow Matching Denoiser              │
│         ↓             │         ↓                            │
│  (predict s_{t+Δ})    │   action_{t+Δ} → Robot               │
└───────────────────────┴─────────────────────────────────────┘

Ring Buffer 分区:
┌────────────┬──────────────────────┬─────────────────┐
│ Static     │ Sliding History      │ Dynamic Suffix   │
│ Prefix     │ (FIFO queue of N     │ (Flow state x   │
│ (instructions) observations)      │  recomputed each)│
│ Permanently│ Each step: enqueue    │ Each denoising   │
│ pinned     │ newest frame, evict   │ step: recompute  │
│            │ oldest frame          │ only this part   │
└────────────┴──────────────────────┴─────────────────┘

核心公式

分区注意力（Partitioned Attention）—— 核心机制：

\begin{split} \text{Attn}(\mathbf{x}^{(k)}) = \text{Softmax}\left(\frac{Q^{(k)}[K_{\text{pin}}; K_{\text{slide}}(t); K_{\text{dyn}}(k)]^T}{\sqrt{d}}\right) \\ \times [V_{\text{pin}}; V_{\text{slide}}(t); V_{\text{dyn}}(k)] \end{split} \tag{1}

其中 $K_{\text{pin}}, V_{\text{pin}}$ 为永久固定的指令前缀（在 $t=0$ 计算一次）， $K_{\text{slide}}(t), V_{\text{slide}}(t)$ 为滑动观察窗口（FIFO 队列，每步入队新帧、出队最老帧）， $K_{\text{dyn}}(k), V_{\text{dyn}}(k)$ 为动态流状态后缀（每个去噪步骤 $k$ 重新计算）。

AdaRMSNorm —— 数值稳定性保障：

\begin{split} \text{AdaRMSNorm}(x, c) &= \frac{x}{\text{RMS}(x)} \odot \gamma(c) \\ \text{where } \gamma(c) &= 1 + \text{MLP}(c), \\ \text{RMS}(x) &= \sqrt{\frac{1}{d}\sum_{i} x_i^2 + \epsilon} \end{split} \tag{2}

其中 $c = [t_k, s_t]$ 拼接正弦时间步嵌入和本体感受机器人状态。RMS 计算强制 FP32 执行以防止下溢，门控 MLP 以 BFloat16 运行以最小化内存带宽。

未来状态预测：

\hat{s}_{t+\Delta} \approx a_t^{\text{cmd}} \tag{3}

用最后的目标动作命令 $a_t^{\text{cmd}}$ 替换过时的传感器读数 $s_t$ ，预测 $t+\Delta$ 时刻的状态。

命题 A.1（分区注意力等价性证明）： 对于时间步不变编码器（ $\partial\text{Enc}/\partial t_k = 0$ ）且采用 FIFO 驱逐策略，分区注意力输出 $\mathbf{A}_{\text{part}}$ 与全批次注意力输出 $\mathbf{A}_{\text{full}}$ 在所有动态后缀 token 上严格相等。

证明核心：由于 softmax 操作对输入向量的分区排列不变，只要完整集合的 logits 都存在，注意力权重 $\alpha = [\alpha_s, \alpha_l, \alpha_d]$ 与拼接后的分区计算结果一致，因此加权值求和等价于标准注意力计算。

模型组件

组件	说明	关键参数
StreamingInputManager	缓存驱逐和位置 ID 管理	add_new_prefix(), merge_caches(), split_caches(), evict_source_prefix()
Ring Buffer	静态环形缓冲区，消除动态内存分配	buffer_k: num_layers × max_seq_len × num_heads × head_dim (BF16)
AdaRMSNorm	自适应归一化层	MLP: Linear(cond_dim→hidden_dim) → SiLU → Linear(hidden_dim→model_dim)
Future State Predictor	轻量级未来状态预测模块	用最后动作命令 $a_t^{\text{cmd}}$ 近似 $\hat{s}_{t+\Delta}$
Incremental Prefill	仅编码最新观察帧	检测并编码每步的新帧，避免全量重编码

训练流程

Reflex 是一个推理框架，不修改模型训练过程。其部署流程如下：

模型加载：预训练 Pi0/Pi0.5 模型（PaliGemma 视觉 backbone + 动作专家解码器）
Ring Buffer 初始化：在模型加载时分配静态缓冲区 torch.zeros(..., dtype=torch.bfloat16, device='cuda')
流式推理启动：
- Thread A 持续编码视觉观测并推送到共享缓存
- Thread B 从缓存查询最新可用 token 序列进行流式动作生成
- Adaptive Overlap Scheduling 实现推理与执行的完全重叠

四、核心创新

创新点	说明	理论/实验依据
分区注意力（Partitioned Attention）	将 VLA 上下文分为静态前缀、滑动历史、动态后缀三区，利用时间步不变性实现 O(1) 缓存更新	命题 A.1 证明与全批次注意力等价（MSE = 0.00）；Table 4 消融验证
AdaRMSNorm	精度感知自适应归一化，基于流相位动态调节激活分布	Table 5 应力测试：BF16 + AdaRMSNorm 稳定 >2000 步，零 NaN/Inf 事件
异步流水线 + 未来状态预测	解耦视觉编码和动作生成为独立线程，用未来状态预测补偿执行延迟	Figure 5 调度图；Table 1 显示停滞率从 100% 降至 0%
操作融合	QKV 打包核、SwiGLU 融合、FlashNorm、FusedAdaLN	Figure 11 操作融合消融
静态环形缓冲区	消除动态内存分配开销	Appendix B.2 实现细节

五、代码实现分析

项目结构

Reflex/
├── streaming_manager.py    # StreamingInputManager: 缓存驱逐和位置ID管理
├── ring_buffer.py          # 静态环形缓冲区实现
├── ada_rmsnorm.py          # AdaRMSNorm: 自适应归一化层
├── future_predictor.py     # 未来状态预测模块
├── pipeline.py             # 异步流水线调度 (Adaptive Overlap Scheduling)
└── ...

关键实现

StreamingInputManager 核心方法：

add_new_prefix()：添加新观测 token，返回驱逐计数
merge_caches()：将前缀和历史合并为连续缓冲区
split_caches()：去噪循环后恢复结构
evict_source_prefix()：从所有层移除最老帧 token

Ring Buffer 初始化：

buffer_k = torch.zeros(num_layers, max_seq_len, num_heads, head_dim,
                       dtype=torch.bfloat16, device='cuda')
buffer_v = torch.zeros_like(buffer_k)
ptr = 0  # 当前写入位置

AdaRMSNorm 实现：

self.dense = nn.Sequential(
    nn.Linear(cond_dim, hidden_dim),
    nn.SiLU(),
    nn.Linear(hidden_dim, model_dim),
)
def forward(self, x, cond):
    rms = x.float().pow(2).mean(-1, keepdim=True)  # FP32
    x_norm = x * torch.rsqrt(rms + self.eps)
    gate = 1 + self.dense(cond)
    return x_norm * gate

六、实验结果

基准测试

Table 1: 控制响应性（反应延迟 / 停滞率）

模型	任务	同步延迟	同步停滞	Async-Naive	Async-Naive 停滞	Reflex	Reflex 停滞
Pi0.5 (2.3B)	LIBERO-Spatial	148.2ms	100%	112.4ms (-24%)	38%	78.5ms (-47%)	0%
Pi0.5	LIBERO-Object	152.6ms	100%	118.6ms (-22%)	42%	82.3ms (-46%)	0%
Pi0.5	LIBERO-Goal	156.4ms	100%	122.8ms (-21%)	45%	85.1ms (-46%)	0%
Pi0.5	LIBERO-Long	168.8ms	100%	134.2ms (-20%)	52%	84.2ms (-50%)	0%
Pi0.5	LIBERO Avg.	156.5ms	100%	122.0ms (-22%)	44%	82.5ms (-47%)	0%
Pi0.5	Kinetix	172.4ms	100%	138.6ms (-20%)	48%	86.8ms (-50%)	0%
Pi0 (3.1B)	LIBERO-Long	226.8ms	100%	182.6ms (-19%)	54%	105.2ms (-54%)	0%
Pi0	Kinetix	224.8ms	100%	184.2ms (-18%)	52%	112.6ms (-50%)	0%

Table 7: 组件延迟分解（Pi0.5, RTX 4090, LIBERO）

组件	标准延迟 (ms)	Reflex 延迟 (ms)	减少
图像预处理	4.2	4.2	0%
视觉编码器 (Prefill)	42.1	8.2	81%
观测融合	12.4	3.6	71%
去噪循环 (×10)	68.4	32.8	52%
动作解码	8.1	3.6	56%
总计	135.2	52.4	61%

Table 8: GPU 可扩展性（RTX 4090 vs RTX 3090）

GPU	方法	延迟 (ms)	加速比	显存 (GB)	成功率 (%)
RTX 4090	Standard	135.2	—	8.42	78.0
RTX 4090	Reflex	52.4	2.58×	6.15	79.5
RTX 3090	Standard	168.4	—	8.56	78.0
RTX 3090	Reflex	68.2	2.47×	6.32	79.2

任务性能

Table 3: LIBERO 子任务详细成功率（%）

模型	任务	Standard	Naive†	Async	Reflex	Δ
Pi0.5	Spatial	82.4	14.2	82.8	83.2	+0.8
Pi0.5	Object	79.6	12.8	80.0	80.4	+0.8
Pi0.5	Goal	81.2	11.6	81.4	82.0	+0.8
Pi0.5	Long	68.8	8.4	69.6	72.4	+3.6
Pi0	Spatial	84.6	15.4	85.0	85.4	+0.8
Pi0	Object	81.8	13.2	82.2	82.6	+0.8
Pi0	Goal	83.4	12.4	83.6	84.2	+0.8
Pi0	Long	71.0	9.2	72.2	75.0	+4.0

Naive Cache 产生不正确输出（标记 †），因为忽略了 Flow Matching 的时间步条件。

Kinetix 基准（Figure 7）：Reflex 在动态物理基准上提升更显著：Pi0.5 +7.4%，Pi0 +6.7%。

消融实验

Table 4: 分区注意力消融

策略	预测 MSE (↓)	成功率 (%)
全量重新计算 (Oracle)	0.00	85.2
朴素缓存	1.42	12.5
分区注意力 (Ours)	0.00	85.4

分区注意力实现了与全量重新计算相同的正确性（MSE = 0.00），同时保持与 Oracle 相当的成功率。

Table 5: BF16 稳定性压力测试

变体	最大稳定步数	NaN/Inf 事件	额外延迟 (ms)
BF16 基线	120–220	frequent	0.0
BF16 + FP32 norm-only	700–1200	rare	+0.8
BF16 + AdaRMSNorm	>2000	none	+0.4

Table 9: 动作块大小消融（Pi0.5, LIBERO）

块大小	标准延迟 (ms)	Hz	Reflex 延迟 (ms)	Hz	加速比	成功率 (%)
25	98.4	10.2	42.6	23.5	2.31×	78.8
50 (默认)	135.2	7.4	52.4	19.1	2.58×	79.5
75	168.6	5.9	64.2	15.6	2.63×	79.2
100	202.4	4.9	76.8	13.0	2.64×	78.6

SmolVLA (500M) 结果（Table 10）：

任务套件	标准延迟 (ms)	Reflex 延迟 (ms)	标准成功率 (%)	Reflex 成功率 (%)
LIBERO-Spatial	46.2	20.1 (-56%)	74.8	75.6 (+0.8)
LIBERO-Object	47.8	20.8 (-56%)	71.2	72.4 (+1.2)
LIBERO-Goal	49.4	21.5 (-56%)	73.6	74.8 (+1.2)
LIBERO-Long	50.8	22.2 (-56%)	70.0	72.4 (+2.4)
LIBERO Avg.	48.6	21.2 (2.29×)	72.4	73.8 (+1.4)

证明 Reflex 的加速效果在小模型上同样有效。

真实机器人部署

Table 2: AgileX PiPer 真实机器人部署（每任务 20 次实验）

任务	同步成功率	Async-Naive 成功率	Reflex 成功率	Reflex 延迟	Reflex 停滞率
Pick-Place	65±8	62±8	76±7	101ms	0%
Articulated	52±9	48±11	66±9	104ms	0%
Dynamic Recovery	38±8	32±8	55±9	110ms	0%

Reflex 在真实机器人上相比同步基线分别提升 +11pp、+14pp、+17pp。

内存效率

Reflex 通过增量缓存更新保持平坦的内存占用：LIBERO 上节省 27% 峰值 VRAM，Kinetix 上节省 24%。标准推理随上下文长度线性增长，而 Reflex 维持固定大小的滑动窗口。

七、相关工作

方法	核心思路	与 Reflex 的区别
VLA-Cache (Xu et al., 2025)	按帧差异分区视觉 token	面向静态场景，不适用于 Flow Matching 的时间步条件
VL-Cache (Tu et al., 2024)	模态感知压缩	压缩策略，不解决时间步不变性问题
ActionFlow (Dai et al.)	动作空间缓存	同样受限于 Flow Matching 的时间步依赖
Standard KV-caching	全局缓存复用	Flow Matching 中时间步变化使缓存失效
Naive Cache	无分区直接复用	产生不正确输出（MSE >> 1.0）

Reflex 的独特之处在于首次针对 Flow Matching VLA 模型提出了数学正确的流式推理方案，而非简单地加速单个推理步骤。

八、总结

核心贡献

范式转变：从加速单个推理步骤转向基于流式的异步执行，实现实时 VLA 控制
分区注意力：将 VLA 上下文分为三个区域（静态前缀/滑动历史/动态后缀），实现 O(1) 缓存更新同时保持与全批次注意力严格等价（MSE = 0.00）
AdaRMSNorm：精度感知的自适应归一化层，通过基于流相位的门控机制，确保 BFloat16 下无限视界 50Hz 流式推理的数值稳定性（>2000 步零 NaN/Inf）
异步流水线：解耦视觉感知和动作生成到独立线程，结合未来状态预测补偿执行延迟，消除 100% 停滞率
系统优化：操作融合（QKV 打包核、SwiGLU 融合、FlashNorm、FusedAdaLN）和静态环形缓冲区架构

技术影响

Reflex 实现了 2.58× 推理加速，将 Pi0.5 的推理延迟从 135.2ms 降至 52.4ms
实现稳定的 50Hz 流式控制，反应延迟降低高达 54%
停滞率从 100% 降至 0%，消除运动过程中的卡顿
显存占用降低 24–27%，适合边缘设备部署
跨模型尺度（500M–3.1B）验证了方法的普适性

局限性

适用范围：仅适用于感知编码器时间步不变的 VLA 架构；Unified DiT 风格架构（时间步条件进入视觉编码器）不在当前范围内
LIBERO 提升有限：在准静态操作中任务成功率提升较小（+0.8%），主要在动态场景（Kinetix +7.4%）中优势明显
依赖硬件：实验主要在 RTX 4090/3090 上进行，边缘设备的实际性能需进一步验证
异步调度的复杂性：双线程架构增加了系统实现的复杂度
