Orchestrated Scheduling and Prefetching for GPGPUs

A prefetch-aware (PA) warp scheduling policy that coordinates thread scheduling and data prefetching in GPGPUs to better tolerate long memory latencies

Orchestrated Scheduling and Prefetching for GPGPUs

一、论文概述

项目内容
标题Orchestrated Scheduling and Prefetching for GPGPUs
作者Adwait Jog, Onur Kayiran, Asit K. Mishra, Mahmut T. Kandemir (Penn State), Onur Mutlu (CMU), Ravishankar Iyer (Intel Labs), Chita R. Das (Penn State)
机构The Pennsylvania State University, Carnegie Mellon University, Intel Labs
论文https://users.ece.cmu.edu/~omutlu/pub/orchestrated-gpgpu-scheduling-prefetching_isca13.pdf
代码未公开
发布ISCA 2013
许可-

二、核心思想

问题定义

GPGPU 的内存子系统性能是决定整体性能的关键因素。随着 GPU 集成更多计算资源，内存带宽和延迟成为主要瓶颈。传统上，GPGPU 通过并发执行大量线程来容忍长内存延迟，但现有的 warp 调度策略无法有效利用数据预取（data prefetching）来进一步隐藏延迟。

核心问题：为什么在 GPGPU 中加入预取器并不能显著提升性能？

原因在于现有调度策略（Round-Robin 和 Two-Level）都将相邻 warp 安排在连续周期执行。相邻 warp 访问相近的缓存块，具有高度的空间局部性。当一个 warp 触发预取请求时，下一个 warp 几乎立即被调度并产生对该缓存块的需求请求——在预取数据到达之前。因此，预取虽然准确但为时已晚（too late to help）。

解决方案概述

提出 Prefetch-Aware (PA) Warp Scheduling 策略，核心思想是在时间上分离相邻 warp 的调度，使它们不连续执行。这样，当一个 warp 产生预取请求时，相邻 warp 不会被立即调度，而是先执行其他不相关 warp，给预取器足够时间完成数据传输。

PA 调度器基于 Two-Level 调度器改进，关键区别在于 fetch group 的分组方式：不是将相邻 warp 放在同一组，而是将不相邻 warp 放在同一组。

三、技术架构

GPGPU 基线架构

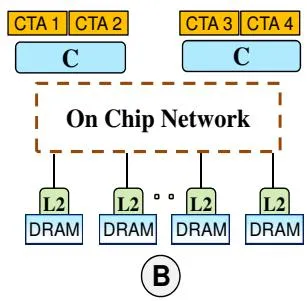

GPGPU 架构

基线架构包含多个 SM 核心，每个核心具有 SIMT 宽度 8，私有 L1 数据/纹理/常量缓存，共享内存，通过交叉连接网络连接到 8 个内存通道（MC）。每个 MC 关联共享 L2 缓存。

PA 调度器 vs 现有调度器对比

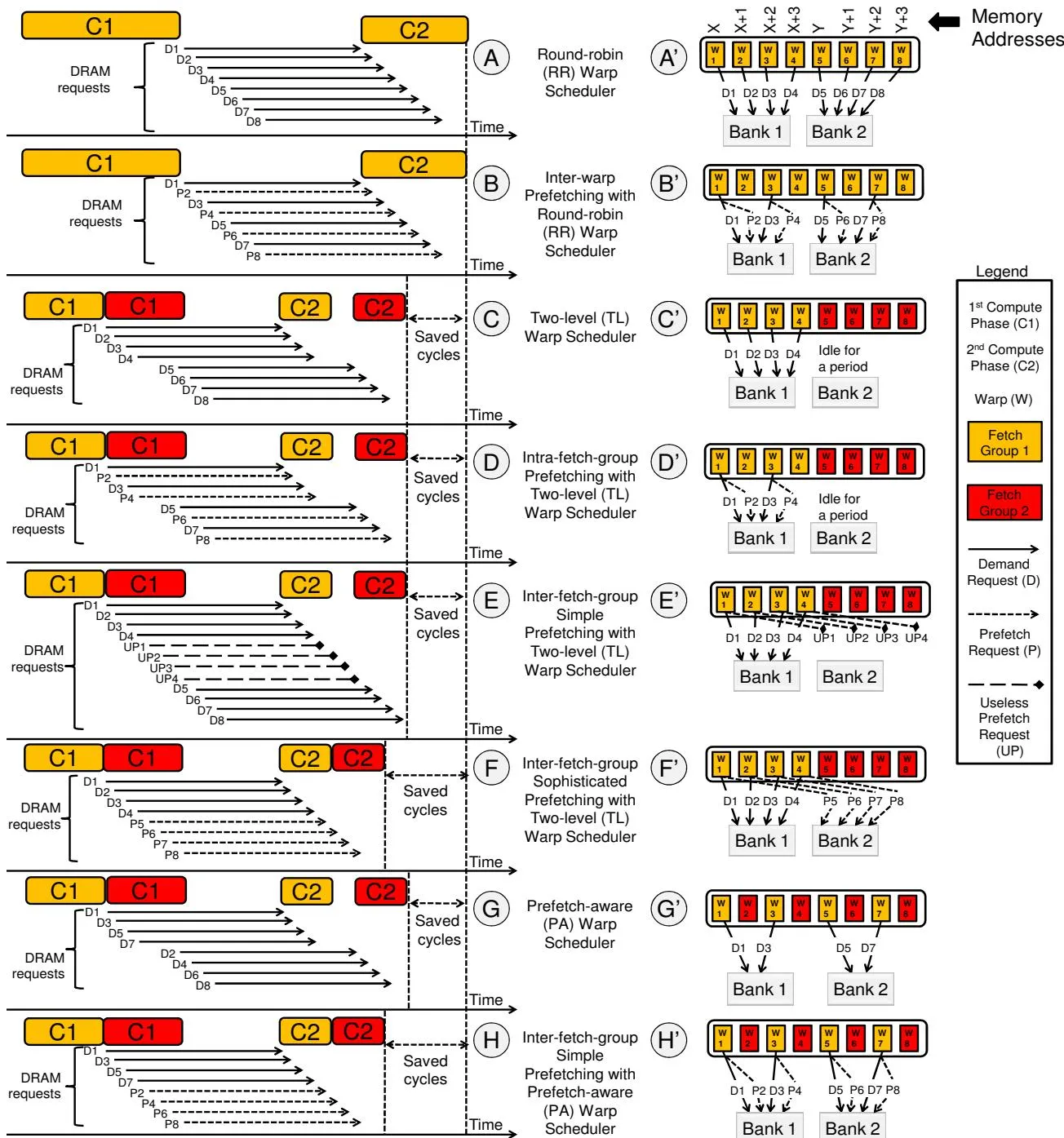

调度与预取时间线

图中展示了 8 种调度+预取组合的执行时间线和 DRAM 行为：

  • (A/A’) RR 调度 + 无预取：所有 warp 同时产生内存请求，同时 stall
  • (B/B’) RR 调度 + 预取：预取太早，相邻 warp 立即需求数据，预取无效
  • (C/C’) TL 调度 + 无预取：两个 fetch group 交替执行，部分重叠内存延迟与计算
  • (D/D’) TL 调度 + 组内预取：同 (B)，预取仍然太早
  • (E/E’) TL 调度 + 简单组间预取：预取不准确，浪费带宽
  • (F/F’) TL 调度 + 复杂组间预取：预取准确但难以设计
  • (G/G’) PA 调度 + 无预取：非相邻 warp 同组，提高 BLP 但降低 RBL
  • (H/H’) PA 调度 + 预取：相邻 warp 在不同组，预取及时且准确，同时利用 RBL 和 BLP

核心算法：Fetch Group 分组

Algorithm 1: Fetch group formation in the PA scheduler

输入: n_warp (核心上并发 warp 数量), g_size (每组 warp 数量)
输出: g_num[i] = warp i 所属的 fetch group 编号

n_grp = n_warp / g_size
n_cons_warps = floor(g_size / n_grp)

for i = 0 → n_warp - 1 do
    g_num[i] = floor((i mod g_size) / n_cons_warps)
end for

分组示例（32 warps，group_size=8，n_grp=4）：

  • G0: W0, W8, W16, W24, W1, W9, W17, W25
  • G1: W2, W10, W18, W26, W3, W11, W19, W27
  • G2: W4, W12, W20, W28, W5, W13, W21, W29
  • G3: W6, W14, W22, W30, W7, W15, W23, W31

关键性质：相邻 warp（如 W0 和 W1）最多只有 n_cons_warps = floor(8/4) = 2 个在同一组。大多数相邻 warp 被分配到不同组，确保它们在时间上被分隔。

空间局部性检测预取器（SLD-based Prefetcher）

宏块定义：512 字节 = 4 个连续缓存块为一组（macro-block）

SLD 表：每核 64 项全相联表，每项记录：

  • 宏块地址
  • 位向量（bit vector）标记哪些缓存块已被访问过

预取触发条件：当宏块中至少有 C=2 个缓存块被访问后，预取器为该宏块中剩余的未访问缓存块发出预取请求。

空间局部性分布分析（图4）：

  • TL 调度器：平均 36% 的内存请求访问宏块的所有缓存块（高空间局部性）
  • PA 调度器：该比例降至 17%（因为非相邻 warp 同组，空间局部性降低）
  • 但 PA + 预取可以恢复行缓冲区局部性

四、核心创新

创新点说明理论/实验依据
首次协调调度与预取证明 warp 调度策略与预取器的交互是 GPGPU 内存延迟隐藏的关键图1-3 系统分析各种组合
PA 调度分组算法将不相邻 warp 分到同一 fetch group，分离相邻 warp 调度时间Algorithm 1，数学分组公式
SLD 预取器基于空间局部性检测的保守预取器，预取度=2，距离小4.2 节详细分析
BLP vs RBL 权衡分析首次系统分析 GPGPU 中行缓冲区局部性与银行级并行性的权衡图7-9 实验对比

五、实验结果

基准测试平台

模拟器：修改版 GPGPU-Sim 2.1.2b，30 核平台

硬件配置（表1）：

  • 1300MHz，SIMT 宽度=8，每核 32KB L1，128B 缓存行
  • 8 个 GDDR3 MC，每 MC 8 DRAM bank，FR-FCFS 调度
  • 时序：tCL=10, tRP=10, tRC=35, tRAS=25, tRCD=12, tRRD=8

评估应用（10 个 CUDA 应用，表2）： MapReduce (SSC, PVC), Rodinia (KMN, BFSR), Parboil (SPMV, FFT), CUDA SDK (SCP, BLK, FWT), JPEG

五种调度+预取组合的 IPC 对比

IPC 策略对比

核心结果：

  • PA + Prefetch 相比 RR+Prefetch 提升 25%（平均 IPC）
  • PA + Prefetch 相比 TL+Prefetch 提升 7%
  • PA（无预取） 相比 RR（无预取）提升 20%
  • PA（无预取） 相比 TL（无预取）提升 4%
  • PA+Prefetch 达到完美 L1 缓存性能的 ~57%（1/1.74）

预取准确性与时序分析

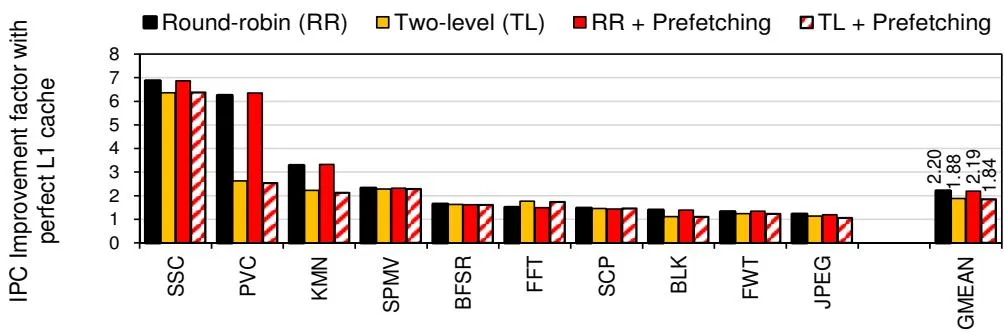

预取准确性与时序

指标RR+PrefetchTL+PrefetchPA+Prefetch
预取准确率85%89%90%
迟到预取比例89%85%69%
L1 命中率提升2%4%10%

关键发现：PA 调度器显著改善了预取的及时性（timeliness）——即使准确率相似，PA 下只有 69% 的预取是迟到的（而 RR/TL 下为 85-89%）。

银行级并行性（BLP）与行缓冲区局部性（RBL）

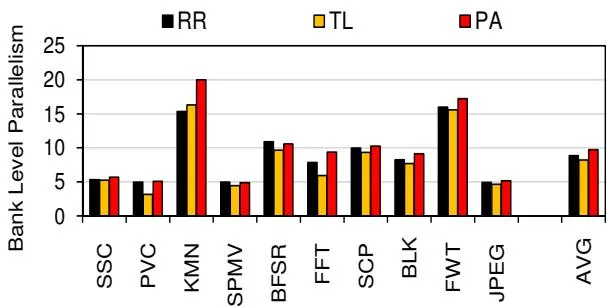

BLP 对比

调度器BLP 变化RBL 变化
PA vs TL+18%-24%
PA vs RR略降略升

应用级差异：

  • FFT：BLP 提升 57%，RBL 下降 44%，IPC 提升 31%（BLP 收益 > RBL 损失）
  • PVC：BLP 提升 62%，RBL 下降 31%，IPC 反而下降 4%（RBL 损失 > BLP 收益）

L1 缺失率与缓存污染

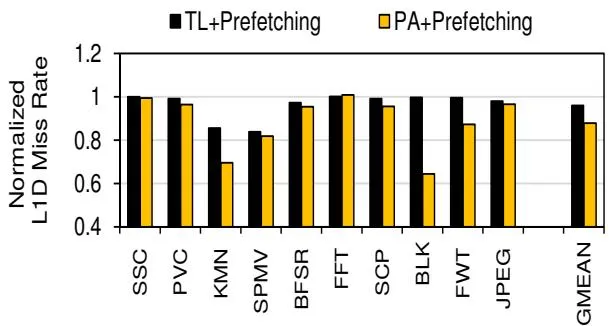

L1 缺失率

PA+Prefetch 相比 TL+Prefetch 将 L1 缺失率降低 10%。

缓存污染 EBRR

预取导致的缓存污染度量（Evicted Block Reference Rate）：

  • 32KB L1：预取导致 EBRR 增加 26%
  • 64KB L1：EBRR 仅增加 10%
  • 结论：更大的 L1 缓存或预取缓冲区可以减少污染，但会减少计算资源

六、相关工作

工作关系
Two-Level Warp Scheduler (MICRO’11) [34]PA 的基础，TL 将相邻 warp 分同组，PA 改为不相邻 warp
OWL (ASPLOS’13) [17]CTA-aware 调度减少缓存竞争，不考虑预取交互
Cache-Conscious Wavefront Scheduling (MICRO’12) [40]缓存感知调度，不涉及预取
Many-Thread Aware Prefetching (MICRO’10) [29]多线程感知的核外预取，可与 PA 正交组合
Prefetch-Aware DRAM Controllers (MICRO’08) [26]CPU 系统中调度感知预取，首次探索该方向
Improving BLP with Prefetching (MICRO’09) [27]CPU 中预取对 BLP 的影响，GPGPU 中未探索
ATLAS (HPCA’10) [22]DRAM 控制器级并行调度，与 warp 调度正交

七、总结

核心贡献

  1. 发现现有调度器的预取盲区：RR 和 TL 调度器将相邻 warp 连续调度，导致预取虽准确但太晚
  2. PA 调度器设计：基于不相邻 warp 分组的 fetch group 形成算法，分离相邻 warp 调度时间
  3. SLD 预取器：基于空间局部性检测的简单预取器，配合 PA 调度器发挥最大效能
  4. 25% IPC 提升：PA+Prefetch 较 RR+Prefetch 平均提升 25%，较 TL+Prefetch 提升 7%
  5. BLP vs RBL 权衡：系统分析 GPGPU 中行缓冲区局部性与银行级并行性的权衡，证明两者都重要

技术影响

  • 调度与预取的协同设计是 GPGPU 内存延迟隐藏的未被充分探索的方向
  • PA 调度器无需复杂预取器即可达到 sophisticated prefetcher + TL 的性能
  • 硬件开销极小：30 核系统仅占用 1.25 mm²（65nm），占 GTX 285 面积的 0.27%

局限性

  • 预取在 32KB L1 下导致 26% 的 EBRR 增加（缓存污染），64KB 时可降至 10%
  • 某些应用（如 BFSR）因内存请求缺乏空间局部性，PA+Prefetch 无明显收益
  • 仅评估了 10 个应用，覆盖 MapReduce/Rodinia/Parboil/CUDA SDK 四类套件
  • 未考虑多 kernel 并发执行场景
