KVFlow: Efficient Prefix Caching for Accelerating LLM-Based Multi-Agent Workflows

一、论文概述

项目	内容
标题	KVFlow: Efficient Prefix Caching for Accelerating LLM-Based Multi-Agent Workflows
作者	Zaifeng Pan, Ajjkumar Patel, Yipeng Shen, Zhengding Hu, Yue Guan, Wan-Lu Li, Lianhui Qin, Yida Wang, Yufei Ding
机构	UCSD、AWS
论文	arXiv:2505.xxxxx
硬件	NVIDIA H100 (80GB), PCIe Gen5
领域	LLM推理系统、多智能体工作流优化

二、核心思想

问题定义

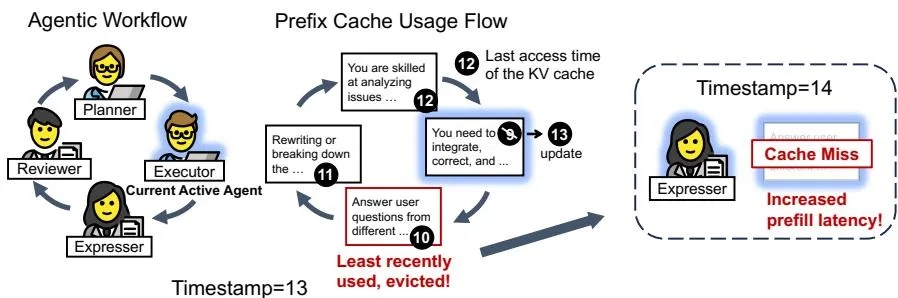

Figure 1: 循环智能体工作流中LRU驱逐策略的问题示例

基于LLM的智能体工作流（Agentic Workflow）通过协调多个专业化智能体来解决复杂任务。现有LLM推理系统使用前缀缓存（Prefix Caching）来复用智能体固定提示词的KV张量，但采用LRU（最近最少使用）驱逐策略存在根本性缺陷：

问题	描述	影响
无法预测未来使用	LRU仅基于历史访问时间，无法预知即将执行的智能体	频繁的缓存未命中
提前驱逐	即将被复用的KV缓存可能因长时间未访问而被驱逐	大量重计算开销
动态后缀保留	最近执行的智能体生成的动态后缀（不太可能被复用）反而被保留	浪费宝贵的GPU内存

核心问题：在多智能体工作流中，LRU策略导致即将执行的智能体KV缓存被错误驱逐，造成不必要的重计算和延迟。

解决方案概述

KVFlow是一个工作流感知的KV缓存管理框架，通过两个关键机制解决上述问题：

1. 工作流感知驱逐策略：基于Agent Step Graph预测智能体执行顺序，优先驱逐距离执行较远的智能体KV缓存
2. 全重叠KV预取机制：利用工作流信息提前从CPU加载即将执行的智能体KV缓存，消除缓存未命中的停顿

关键创新：

组件	功能	效果
Agent Step Graph	抽象智能体执行依赖关系	统一表达多种工作流结构
Steps-to-Execution	计算每个智能体距离执行的步数	指导驱逐决策
节点级驱逐优先级	在缓存树节点级别分配驱逐优先级	共享前缀的精细管理
全重叠预取	后台线程异步加载 + 状态感知调度	隐藏CPU-GPU传输延迟

三、技术架构

整体框架

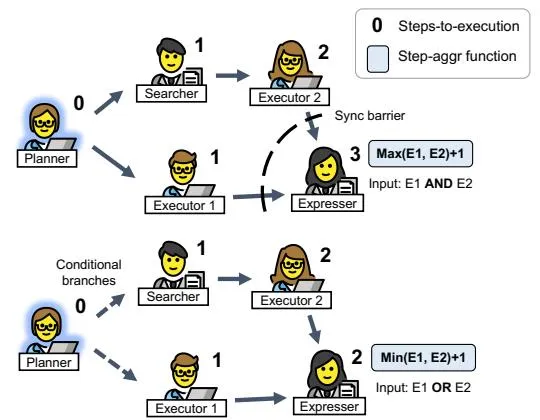

Figure 2(a): 两种不同Agent Step Graph中智能体的steps-to-execution值

KVFlow在SGLang v0.4.4基础上实现，扩展了radix树缓存机制以支持工作流感知驱逐和全重叠预取。

Agent Step Graph与Steps-to-Execution

Agent Step Graph抽象：

Agent Step Graph是一个灵活的抽象，捕获智能体之间的执行依赖关系，支持多种工作流结构：

工作流类型	步骤聚合函数	示例
同步屏障（AND）	max(E1, E2) + 1	Expresser等待两个Executor都完成
条件分支（OR）	min(E1, E2) + 1	Expresser在任一Executor完成后触发

Steps-to-Execution计算：

通过递归应用步骤聚合函数，Agent Step Graph能够在任意多智能体工作流中统一计算每个智能体的steps-to-execution值。该值表示智能体距离下次执行的预期步数。

工作流感知驱逐策略

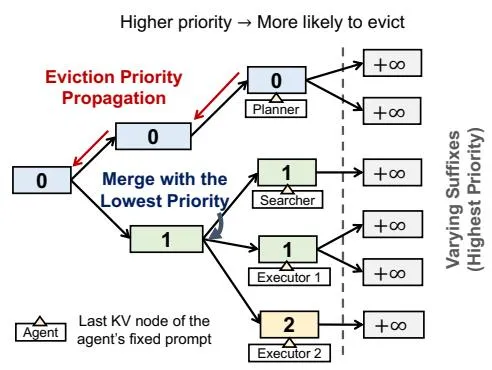

Figure 2(b): 缓存树中每个KV节点的驱逐优先级分配

驱逐优先级分配算法：

Algorithm 1: PriorityAssign(ASG)
  for step, agent in ASG:
    node = agent.last_fixed_prompt_node
    while node != root:
      node.counter[step] += 1
      node.priority = min(node.priority, step)
      node = node.parent

驱逐过程：

Algorithm 2: Evict(tree_cache, required)
  leaves = get_leaf_nodes(tree_cache)
  heapify(leaves)  // 基于priority构建最大堆
  while free_gpu_memory < required:
    node = heappop(leaves)
    free_gpu_memory += evict(node)
    if node.parent becomes a leaf:
      heappush(leaves, node.parent)

关键设计决策：

决策	说明	理由
仅分配固定提示词部分	动态后缀获得最高驱逐优先级	动态内容不太可能被复用
节点级优先级	而非智能体级别	共享前缀需要精细管理
最小值传播	共享节点取子节点中最小优先级	确保只要有智能体近期需要就保留
多工作流冲突解决	选择最低（最保守）优先级	跨工作流的共享节点管理

全重叠KV预取

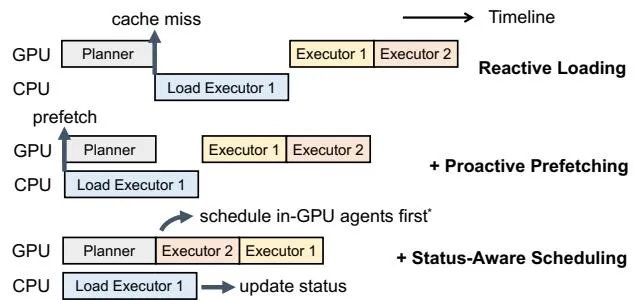

Figure 3: 全重叠KV预取机制示意图

三层优化：

层级	机制	说明
反应式加载	基线	智能体调度时才开始加载KV
主动预取	利用Step Graph预测	后台线程提前加载即将执行的智能体KV
状态感知调度	跳过加载中的请求	优先调度KV已在GPU的智能体

预取细节：

Figure 3(b): 预取过程的详细时间线

缓存节点状态：

状态	说明	调度行为
in GPU memory	KV在GPU内存中	可立即调度
backup in CPU	KV已备份到CPU	需要加载
loading	正在从CPU加载到GPU	跳过，等待完成
offloading	正在从GPU卸载到CPU	排除在驱逐决策之外

关键优势：

• PCIe支持全双工传输，KV加载与token生成输出不冲突
• 当工作流包含分支时，保守地预取所有可能执行的下一个智能体
• 预取未命中时不会浪费带宽，因为传输仅在活跃计算期间进行

实现细节

步骤信息捕获：

• 假设每个sgl.function对应一个独立智能体
• 执行时进行即时替换，将工作流元数据嵌入HTTP请求
• 元数据包括：当前智能体身份、所有智能体的steps-to-execution

提示词分割：

• 方案一：用户显式标记固定部分结束位置
• 方案二：启发式方法，跟踪缓存命中历史，将一致命中的前缀视为固定部分
• 自适应机制：如果固定提示词节点超过阈值周期未被复用，自动移除

客户端跟踪：

• 为每个应用分配唯一客户端ID
• 避免不同工作流中同名智能体的命名冲突

四、核心创新

创新点	说明	效果
Agent Step Graph	灵活抽象智能体执行依赖	支持条件分支、同步屏障等多种结构
Steps-to-Execution	预测智能体距离执行的步数	指导驱逐决策的基础
节点级驱逐优先级	缓存树节点级别的精细管理	共享前缀的高效复用
全重叠KV预取	主动预取 + 状态感知调度	消除缓存未命中的停顿
工作流感知	利用工作流结构信息优化系统	首个工作流语义驱动的系统级优化

与现有方法的关键区别：

方法	驱逐策略	预取机制	工作流感知
SGLang	LRU	无	否
SGLang + HiCache	LRU	反应式加载	否
vLLM	LRU	无	否
KVFlow	Steps-to-Execution	全重叠预取	是

五、实验结果

实验设置

配置	详情
模型	Qwen2.5-32B, Llama-3.1-8B
GPU	NVIDIA H100 (80GB), PCIe Gen5 (64 GB/s)
基线	SGLang (GPU-only), SGLang w/ HiCache, vLLM
工作流	10阶段顺序工作流, PEER风格工作流
评估指标	端到端延迟, 加速比
解码	确定性解码 (temperature=0, greedy sampling)

单工作流延迟

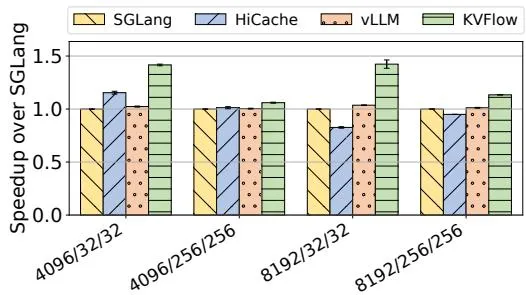

Figure 4(a): Qwen2.5-32B在H100上，branches=1（确定性顺序工作流）的加速比

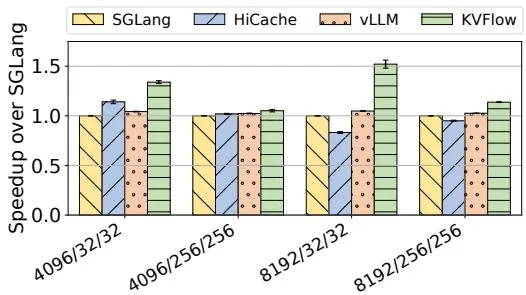

Figure 4(b): Qwen2.5-32B在H100上，branches=2（每个阶段随机选择两个智能体之一）的加速比

配置说明：横轴格式为 固定部分token / 动态部分token / 输出token

关键结果：

配置	SGLang	HiCache	vLLM	KVFlow
4096/32/32, branches=1	1.0×	1.2×	1.0×	1.4×
8192/32/32, branches=1	1.0×	0.8×	1.0×	1.4×
4096/32/32, branches=2	1.0×	1.15×	1.0×	1.35×
8192/32/32, branches=2	1.0×	0.8×	1.05×	1.5×

关键发现：

• KVFlow在所有设置下均实现最高加速比
• 固定前缀越长，KVFlow优势越明显（8192 vs 4096）
• 输出token越多，相对收益递减（解码延迟主导）
• HiCache在某些大上下文设置下性能反而下降

优化分解：

• 仅启用工作流感知驱逐：平均1.11倍加速
• 进一步启用全重叠预取：加速提升至1.29倍

开销分析：

• CPU端优先级分配和预取调度与GPU计算重叠，无暴露CPU开销
• 预取不干扰解码，因为token生成不涉及PCIe传输
• 未使用的预取KV不浪费带宽或内存

高并发工作流性能

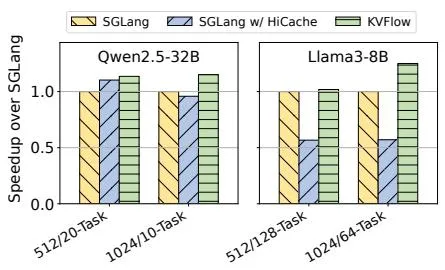

Figure 5: H100上不同固定提示词长度/并发数设置下的高并发工作流性能对比

关键结果：

设置	SGLang	HiCache	KVFlow
Qwen2.5-32B, 512/20-Task	1.0×	1.1×	1.15×
Qwen2.5-32B, 1024/10-Task	1.0×	0.95×	1.15×
Llama3-8B, 512/128-Task	1.0×	0.55×	1.0×
Llama3-8B, 1024/64-Task	0.95×	0.55×	1.25×

关键发现：

• KVFlow在所有高并发设置下均优于基线
• HiCache在高并发下表现特别差，甚至不如SGLang（0.55倍）
• vs HiCache最高加速：2.19倍（1024固定token，64并发工作流）

PEER风格真实工作流

Figure 6: PEER风格工作流中固定、动态和输出部分的token分布

Figure 7: KVFlow在PEER风格多智能体应用上的加速比

关键结果：

• Qwen/16-Task：KVFlow实现1.1倍加速
• Llama/128-Task：KVFlow实现1.1倍加速
• 在真实部署场景中展现出强大的实际应用潜力

局限性

• 主要针对结构化智能体工作流，未来执行顺序可在一定程度上预测
• 对高度不可预测的工作流（无法推断未来执行），KVFlow退化为SGLang默认行为
• 退化时不会引入额外开销或正确性问题

六、相关工作对比

方法	类型	局限	KVFlow优势
SGLang	LLM推理引擎	LRU驱逐，无工作流感知	工作流感知驱逐 + 预取
vLLM	LLM推理引擎	块级LRU驱逐	细粒度节点级驱逐
HiCache	CPU缓存扩展	反应式加载，高并发性能差	全重叠预取，状态感知调度
InferCept	工具调用优化	不考虑多智能体工作流	专门针对智能体工作流
Autellix	智能体调度	不考虑缓存管理	缓存管理与调度协同
ParrotServe	语义变量调度	不考虑缓存管理	工作流语义驱动优化

KVFlow的独特优势：

• 首个利用工作流语义优化LLM推理系统的工作
• 同时优化驱逐策略和预取机制
• 节点级精细缓存管理，支持共享前缀
• 全重叠预取消除缓存未命中的停顿

七、总结

核心贡献

1. Agent Step Graph抽象：灵活捕获智能体执行依赖，支持条件分支、同步屏障等多种工作流结构
2. Steps-to-Execution计算：通过步骤聚合函数预测智能体距离执行的步数
3. 工作流感知驱逐策略：基于steps-to-execution的节点级驱逐优先级，替代LRU策略
4. 全重叠KV预取：主动预取 + 状态感知调度，隐藏CPU-GPU传输延迟
5. SGLang原型实现：在SGLang v0.4.4基础上实现，可推广到其他推理系统

性能指标

指标	数值
单工作流加速（大提示词）	最高1.83倍
高并发工作流加速	最高2.19倍（vs HiCache）
优化分解-仅驱逐	平均1.11倍
优化分解-驱逐+预取	平均1.29倍
PEER真实工作流加速	最高1.12倍
额外开销	可忽略

技术影响

• 首次证明工作流语义可以用于系统级优化
• 揭示了LRU策略在多智能体工作流中的根本性缺陷
• 为LLM推理系统从通用优化向应用感知优化转变提供了范例
• 代码基于SGLang实现，可推广到vLLM等其他系统

未来方向

• 探索更复杂的动态工作流场景
• 与其他优化技术（推测解码、KV缓存稀疏化）的协同
• 分布式多GPU场景下的工作流感知缓存管理

八、关键图片索引

图片	说明	文件名
Figure 1	LRU驱逐问题示例	figure1-lru-problem.jpg
Figure 2a	Agent Step Graph示例	figure2a-agent-step-graph.jpg
Figure 2b	驱逐优先级分配	figure2b-eviction-priority.jpg
Figure 3a	全重叠预取概述	figure3a-prefetch-overview.jpg
Figure 3b	预取详情	figure3b-prefetch-detail.jpg
Figure 4a	加速比（branches=1）	figure4a-speedup-branches1.jpg
Figure 4b	加速比（branches=2）	figure4b-speedup-branches2.jpg
Figure 5	高并发性能对比	figure5-high-concurrency.jpg
Figure 6	Token分布	figure6-token-distribution.jpg
Figure 7	PEER工作流加速比	figure7-peer-speedup.jpg
