通过张量核心与 CUDA 核心并行执行提升 GPU 吞吐

一、论文概述

项目	内容
标题	Improving GPU Throughput through Parallel Execution Using Tensor Cores and CUDA Cores
作者	Khoa Ho, Hui Zhao（UNT）, Adwait Jog（William & Mary）, Saraju Mohanty（UNT）
机构	University of North Texas；William & Mary
会议	2022 IEEE Computer Society Annual Symposium on VLSI (ISVLSI)，pp. 223–228
DOI	10.1109/ISVLSI54635.2022.00051
主题	GPU 微架构、加速器、机器学习、并行调度
资助	NSF Grants 1828105、2046186、2008911

二、核心思想

现代 GPU（Volta/Turing/Ampere）用 张量核心（Tensor cores） 加速深度学习核心算子——通用矩阵乘（GEMM）。但当一个 SM 执行 GEMM 内核时，只能运行一个内核，计算全部分配给张量核心，而 CUDA 核心（FP32/INT32 单元）几乎全程空闲，只偶尔做寻址等轻量计算。这既浪费硬件资源，又因空闲 CUDA 核心持续耗电而带来功耗开销。

本文提出一种纯硬件的解决方案：在 GEMM 内核执行期间，把一部分本应交给张量核心的工作卸载（offload）到空闲的 CUDA 核心并行执行。做法是把部分 WMMA 矩阵乘指令（MMA）翻译为多条 MAC 指令，调度到 CUDA 核心的 FP32 计算单元上。

与已有方法的差异

不需要编译器/软件支持、不修改 ISA，对程序员完全透明。
不需要额外的非 GEMM 应用：对比 Zhao et al.（intra-SM 并行，在 CUDA 核心上跑另一个 HPC 内核）的方法，本文只用单个机器学习应用即可提升吞吐。
避免资源争用：一个 SM 内仍只运行一个内核，不会像多内核共享 SM 那样争抢共享内存等资源。

三、技术架构

Volta SM 采用 4 个 sub-core 结构，每个 sub-core 含 1 个 warp scheduler、张量核心与 CUDA 核心（FP32/INT32 单元）等功能单元（Turing 结构类似，仅功能单元数量不同）：

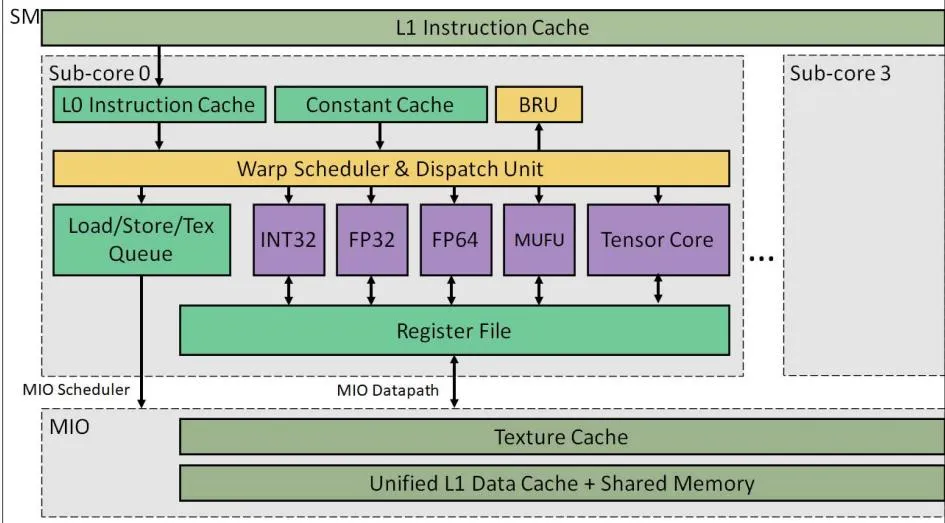

Fig. 1 Volta SM Sub-core 架构

3.1 WMMA API 背景

CUDA 9（PTX ISA 6.0）引入 warp 级矩阵乘累加（WMMA） API 编程张量核心，执行 $D = A \times B + C$ （A、B、C、D 为大矩阵的 tile）。一个 warp 内的线程协作完成矩阵乘累加。tile 尺寸记为 $M \times N \times K$ ，基础尺寸为 16×16×16（PTX 6.1 增加 8×32×16、32×8×16 变体）。三个相关函数：load_matrix_sync、store_matrix_sync、mma_sync。

3.2 从张量核心卸载到 CUDA 核心

核心机制是把 MMA 指令翻译成多条 MAC warp 指令。以实验中的 m16n16k16 tile 为例：

一次完整矩阵乘 = $16 \times 16 \times 16 = 4096$ 次乘加运算；
CUDA 核心以 SIMD 模型执行，每 warp 32 线程；
因此一条 MMA 指令可翻译为 $4096 / 32 = 128$ 条 MAC warp 指令。

Warp Scheduler 需要两个新增子单元：一个计数器和一个指令翻译器（把 MMA 翻译为在同一组寄存器上工作的多条 MAC 指令）。调度有两种情形：正常把 MMA 发给张量核心，或翻译后把 MAC 指令发给 CUDA 核心。

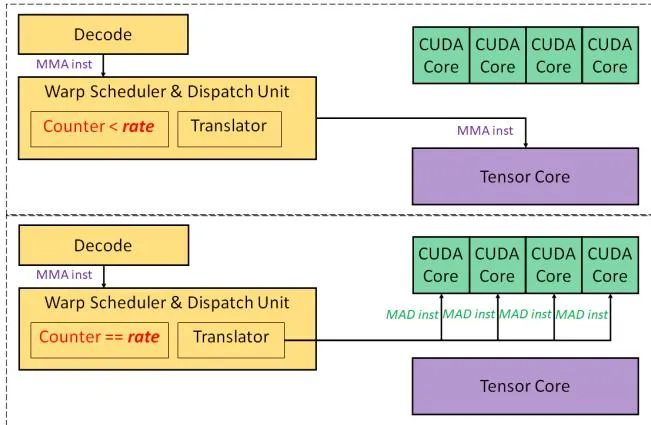

Fig. 2 带卸载的 Warp Scheduler 两种调度场景

Fig. 3 一条 MMA 指令翻译为多条 MAC 指令

数据类型转换：GEMM 内核多用 FP16，CUDA 核心主要用 FP32/INT32，需要类型转换。自 Pascal + CUDA 8 起，GPU 已在流水线执行中内建数据类型转换，无需独立转换操作、不影响性能。

3.3 卸载调度算法（Algorithm 1）

Input: mma_inst = 解码后的 MMA 指令
       mma_counter = 距上次卸载以来的 MMA 计数
m, n, k = mma_inst.mnk
mma_latency = 64          // Volta TitanV & Turing RTX2060 @ GPGPU-Sim 4.0.1
mac_latency = 4
threads_per_warp = 32

num_of_mac_inst = (m * n * k) / threads_per_warp
offload_rate = 1 + (num_of_mac_inst * mac_latency) / mma_latency
               // m=n=k=16 时 offload_rate = 9

if ((mma_counter + 1) == offload_rate) && cuda_cores_is_available():
    translate_and_issue_to_cuda_cores(mma_inst)
    mma_counter = 0                   // 重置计数器
else:
    issue_to_tensor_cores(mma_inst)
    if mma_counter < offload_rate:
        mma_counter++                 // 仅当 counter < rate 时递增
        // 若 counter==rate 但 CUDA FP32 流水线被占用，
        // 则把该 MMA 发给张量核心但保留计数器

卸载率公式（决定每多少条 MMA 卸载一条给 CUDA 核心）：

$\text{offload\_rate} = 1 + \frac{\text{num\_of\_mac\_inst} \times \text{mac\_latency}}{\text{mma\_latency}}$

对 $m=n=k=16$ ： $\text{num\_of\_mac\_inst}=128$ ，代入 $\text{offload\_rate}=1 + \frac{128 \times 4}{64} = 9$ 。即每 9 条 MMA 卸载 1 条给 CUDA 核心，使两类核心的完成时间大致平衡。

3.4 额外 load-store 单元优化

GEMM 执行的另一瓶颈是全局内存与共享内存之间的长数据路径，导致张量核心与 CUDA 核心都长时间停顿。在 Volta/Turing 上，global↔shared 的数据必须先经过寄存器中转；Ampere 起引入 global↔shared 的直接异步数据路径解决了该问题。

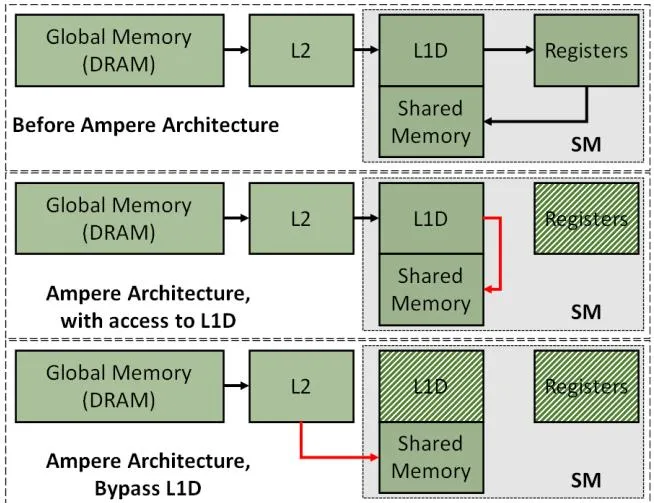

Fig. 4 Ampere 前后 Global↔Shared 内存数据路径对比

作者发现卸载后 load-store 单元（ldst）成为性能瓶颈，提出两种设计（对应 Fig. 5）：

设计	说明	适用架构
(a) baseline	原始单 ldst 单元	—
(b) full ldst-unit	增加一个通用 ldst 单元，为所有访存操作增加带宽（在 L1D↔ldst↔寄存器路径上加并行数据流水线）	Volta/Turing
(c) shared-memory-side ldst-unit	只处理共享内存↔寄存器之间的数据事务，仅在该段加并行流水线	Ampere 及以后（已移除冗余流水线，更适用）

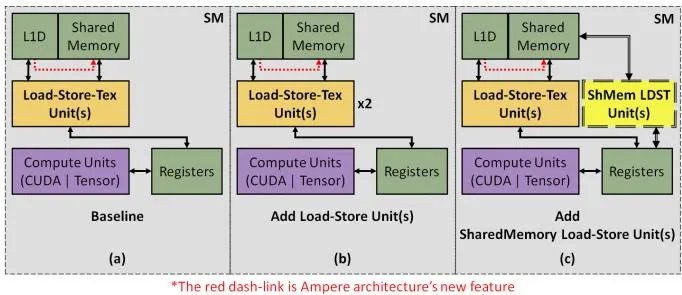

Fig. 5 SM 内控制数据路径的 Load-Store 单元：baseline 与两种改进设计

额外硬件成本：计数器、MMA 指令转换器、额外链路；追求更高性能则需更复杂的额外 ldst 单元。

四、实验设置

项目	配置
模拟器	GPGPU-Sim 4.0.1 + CUDA Toolkit + CUTLASS 1.3
基准	CUTLASS 1.3 性能测试套件中的 WMMA-GEMM 内核
负载	方阵 GEMM，规模从 128×128 到 2048×2048
基线 1（Volta）	TitanV：80 SM @1.2GHz，64 CUDA 核/SM（共 5120），8 张量核/SM（共 640），96KB 共享内存
基线 2（Turing）	RTX2060：30 SM @1.365GHz，64 CUDA 核/SM（共 1920），8 张量核/SM（共 240），64KB 共享内存
调度策略	每 SM 4 个 warp scheduler（每 sub-core 一个），Greedy-Then-Oldest
评估指标	① 归一化性能（执行时间倒数，相对基线归一化）；② 核心占用率（occupancy 相对总执行时间；occupancy rate 相对 online 时间）

五、核心实验结果

5.1 归一化性能提升

三种方案（仅卸载 / +共享内存侧 ldst / +full ldst）的性能提升：

平台	仅卸载（平均 / 峰值）	+共享内存 ldst（平均）	+full ldst（平均 / 峰值）
Volta TitanV	4.5% / 5.71%	10.86%	21.16% / 29.03%
Turing RTX2060	7.27% / 9.07%	13.53%	18.25% / 22.72%

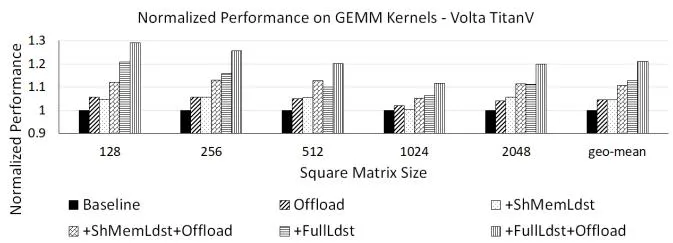

Fig. 6 GEMM 内核归一化性能 – Volta TitanV

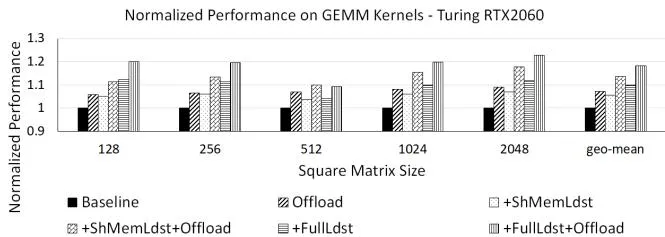

Fig. 7 GEMM 内核归一化性能 – Turing RTX2060

超线性协同：两种技术组合的收益大于各自单独收益之和。例如 TitanV 上，单加 full ldst 提升 12.75%、单卸载提升 4.50%（合计 17.82%），但同时使用两者提升 21.16%——说明组合能开辟更多资源利用机会。

论文标题中的 “19%” 指结论中报告的整体最大提升 19.69%（峰值单点可达 29.03%）。

5.2 CUDA 核心利用率

基线：CUDA 核心（FP32/SP 单元）利用率接近零；矩阵越大、内核越长，利用率越低。SM 通常在第一轮执行接近结束时才激活 SP 单元（多为辅助张量核心收尾）；若有第二轮任务，SP 单元虽保持 online 却大部分时间空闲。
本文方案（卸载 + 额外 ldst）：两种占用率均显著提升。
- CUDA 核心利用率从近零 → TitanV 峰值 83.06%、平均 73.44%；RTX2060 峰值 94.34%、平均 72.76%。
- CUDA 核心相对 online 时间的占用率 → TitanV 峰值 97.07%、平均 92.62%；RTX2060 峰值 95.95%、平均 91.11%。
- 原因：SM 更早激活 CUDA 核心（而非第一轮末尾），并能持续加载指令占满大部分 online 时间。

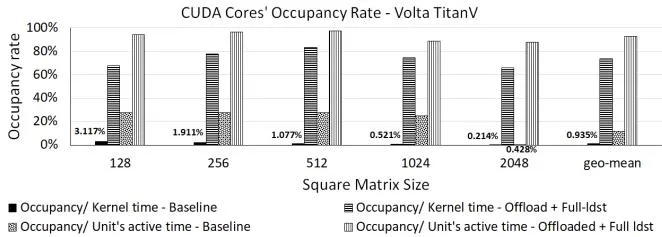

Fig. 8 GEMM 内核执行期间 CUDA 核心占用率 – Volta TitanV

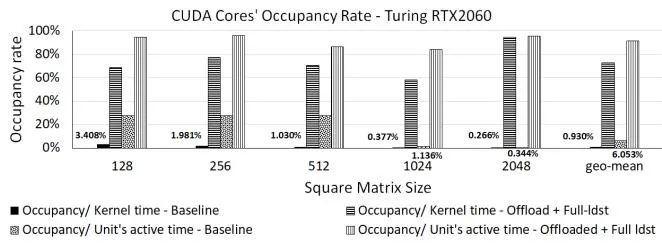

Fig. 9 GEMM 内核执行期间 CUDA 核心占用率 – Turing RTX2060

六、相关工作对比

工作	层级	方法	局限
Adriaens et al. (HPCA’12)	inter-SM	空间多任务，把 SM 在不同应用间分区	粒度粗，SM 间划分
Zhao et al. (ICCD’21)	intra-SM	在 CUDA 核心上并行运行另一个非 GEMM 应用	需两类不同应用；内核需足够长以摊销调度开销；仅适用数据中心；共享资源争用
本文	intra-SM	把同一 GEMM 的部分 MMA 翻译为 MAC 下放 CUDA 核心	只需单个 ML 应用；无需编译器/软件支持；无资源争用

七、核心创新与贡献

创新点	说明
单应用内 intra-SM 卸载	首次在同一 GEMM 内核内做张量核心→CUDA 核心的工作卸载，无需第二个应用
纯硬件、对软件透明	仅需 warp scheduler 增加计数器 + MMA→MAC 翻译器，无需编译器/ISA 改动
卸载率模型	用指令延迟推导 `offload_rate`，平衡两类核心完成时间（16³ tile → 每 9 条 MMA 卸载 1 条）
访存瓶颈缓解	识别 ldst 单元为卸载后的瓶颈，提出 full / shared-memory-side 两种 ldst 增强，与架构演进（Ampere 直连路径）对应

八、总结与局限

核心贡献

提出并模拟了一种纯硬件 GEMM 卸载架构，在张量核心执行 GEMM 时把部分工作并行下放到空闲 CUDA 核心。
建立卸载率模型并设计 warp scheduler 调度算法（Algorithm 1）。
识别并缓解 load-store 单元瓶颈，最高实现 29.03% 单点、19.69% 整体性能提升，CUDA 核心利用率从近零升至平均 ~73%。

局限性

仅在 GPGPU-Sim 4.0.1 模拟上评估，非真实硬件。
仅覆盖 Volta（TitanV）与 Turing（RTX2060） 两代架构；Ampere 之后的直连数据路径会改变 ldst 优化的适用性。
仅评估 CUTLASS WMMA-GEMM 方阵内核（FP16），未覆盖端到端网络、非方阵或更小数据类型（INT8/INT4）。
需额外硬件（计数器、指令转换器、额外 ldst 单元与链路），带来面积/功耗成本，论文未量化。

九、参考资源

论文（IEEE Xplore）：Improving GPU Throughput through Parallel Execution Using Tensor Cores and CUDA Cores（ISVLSI 2022）
关键引用：Zhao et al., “Exploiting Intra-SM Parallelism in GPUs via Persistent and Elastic Blocks”（ICCD 2021）；Adriaens et al., “The case for GPGPU spatial multitasking”（HPCA 2012）；GPGPU-Sim（Raihan et al., ISPASS 2019）
