HyMCache: KV Cache Framework for Multi-Turn LLM Serving with CXL-Hybrid Memory

一、论文概述

项目	内容
标题	HyMCache: A KV Cache Framework for Multi-Turn LLM Serving with CXL-Hybrid Memory
作者	Hakbeom Jang¹, Inho Song², Sam H. Noh², Jongryool Kim¹
机构	¹SK hynix America, ²Virginia Tech
论文	arXiv:2607.18141
代码	无公开代码仓库
发布	20 Jul 2026 (v1), 13 pages (9 body + 4 appendix)
许可	arXiv.org perpetual non-exclusive license

二、核心思想

问题定义

LLM 推理正从单轮 prompt 转向长上下文、多轮对话和 agentic 应用，KV cache reuse 成为减少重复计算的关键。但这将瓶颈从计算转移到了存储和分发可复用 KV 状态的内存层。GPU HBM 和主机 DRAM 成本太高，无法扩展到 TB 级共享上下文容量。远程 SSD 方案（如 NVMe-oF）虽然成本低，但延迟高且软件栈复杂。

现有 CXL 内存扩展方案面临两难：纯 DRAM 的 CXL memory expander/pool 提供低延迟但扩展成本高；storage-backed 方案容量大但需要存储节点软件来 staging。

解决方案概述

HyMCache 提出了一种结合两者优势的中间路线：CXL-hybrid memory (CXL-HM)——一个在 CXL 接口后面融合了少量片上 DRAM 和大量 SSD 容量的设备。HyMCache 利用多轮 KV cache 访问的三个关键特性：

读主导（read-dominant）：已生成的 KV blocks 在多轮间只读不写
可预测（predictable）：prefix-cache lookup 可以提前获知下一轮需要的 KV blocks 有序列表
追加写入（append-only）：每轮只写入新生成 token 对应的 KV blocks

基于这些洞察，HyMCache 设计了两个核心机制：

Request-level prefix prefetching：通过 issue–wait–release API 让 serving runtime 提前将 KV blocks prefetch 到 CXL-HM 内部 DRAM
Opportunistic write buffering：将写操作隔离到独立 buffer，异步批量刷入 SSD，避免与读路径竞争

在真实 CXL-HM 原型上评估：与同等 DRAM 预算的本地 LMCache 相比，单机部署加速 3.0×，PD 分离部署加速 1.45×；与 1TB 分布式 DRAM 的 Mooncake 相比，性能仅低约 30%，但 DRAM 用量少 16×。

三、技术架构

整体框架图

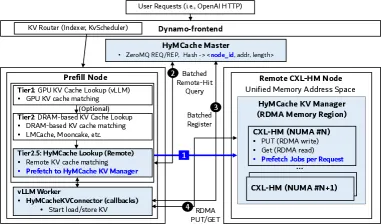

HyMCache 架构

HyMCache 集成于 Dynamo + vLLM 栈中，核心由四个软件模块和一个硬件组件组成：

┌─────────────────────────────────────────────────────────┐
│                   LLM Worker (vLLM + Dynamo)              │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌─────────┐ │
│  │ GPU KV   │  │ Lookup   │  │ Master   │  │ KV Conn │ │
│  │ Cache    │  │ Module   │  │ Module   │  │ ector   │ │
│  └──────────┘  └──────────┘  └──────────┘  └─────────┘ │
│       │             │               │            │        │
│       ▼             ▼               ▼            ▼        │
│  [RDMA over 100/200 Gbps NIC]                                 │
└──────────────────────┬────────────────────────────────────┘
                       │ RDMA GET/PUT
                       ▼
┌─────────────────────────────────────────────────────────┐
│              CXL-HM Remote Storage Node                    │
│  ┌──────────────────────────────────────────────────┐   │
│  │         HyMCache KV Manager                        │   │
│  │  ┌────────────────────────────────────────────┐  │   │
│  │  │     CXL-HM Device (FPGA-based prototype)    │  │   │
│  │  │  ┌─────────────┐  ┌──────────────────────┐ │  │   │
│  │  │  │ Internal     │  │ SSD-Backed Region    │ │  │   │
│  │  │  │ DRAM (64 GB) │  │ (2 TB TLC NAND)      │ │  │   │
│  │  │  │ [staging]    │  │ [capacity tier]      │ │  │   │
│  │  │  └─────────────┘  └──────────────────────┘ │  │   │
│  │  │  Prefetch API:                               │  │   │
│  │  │  chm_prefetch_object() → chm_prefetch_wait() │  │   │
│  │  │           → chm_prefetch_release()           │  │   │
│  │  └────────────────────────────────────────────┘  │   │
│  └──────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────┘

多级 KV Cache 层次结构

论文使用 NVIDIA G1–G4 分类框架：

Tier	名称	典型系统
G1	GPU HBM	vLLM PagedAttention
G2	Host DRAM	LMCache, Mooncake (local)
G3.5	CXL-HM (DRAM+SSD)	HyMCache (本文)
G3	Local SSD	KV offloading
G4	Remote storage	Mooncake NVMe-oF, remote DRAM pools

核心设计决策

1. 为什么 CXL-HM 优于传统 DRAM-SSD 分层

传统 DRAM-SSD 分层的远程访问路径：

Worker 查询 metadata server 获取 block 所在节点
请求转发到存储节点
存储节点二次元数据查找判断 block 在 DRAM 还是 SSD
若在 DRAM，返回 RDMA 地址；若在 SSD，先 stage 到 DRAM buffer 再返回新地址

CXL-HM 路径：

Worker 查询 metadata server
Metadata server 直接返回最终 <node_id, addr>
Worker 立即发起 RDMA read/write，无需额外地址解析或软件 staging

2. 多轮工作负载特征分析

通过对 Llama-3.1-8B + vLLM 的多轮 chat 工作负载分析，发现四个关键特性：

Observation ① Read traffic grows across turns：累积上下文增长导致每轮需要 reload 更多 prefix KV blocks

Observation ② KV reuse is read-heavy and read-only：已生成的 KV blocks 在多轮间只读不修改

Observation ③ Sequential KV reads with weak locality：KV blocks 按 context 顺序顺序读取，呈现 one-hit-wonder 模式——每个 block 在一轮中被读取一次后短期内不会被再次访问。例如 Turn 6→7 增加的 prefix-read footprint 就超过 64 GB。这使 LRU 等基于近期性的缓存策略失效

Observation ④ Writes are append-only：每轮只写入新生成 output tokens 对应的 KV blocks，写流量在多轮间相对稳定

3. LRU 在 CXL-HM 上的失败原因

商业 CMM-H 设备使用透明 LRU 缓存管理内部 DRAM。对于多轮 LLM 工作负载，LRU 存在两个致命问题：

LRU-induced refills：one-shot-wonder blocks 在被消费后仍留在缓存中，占据了下一轮真正需要的 prefix blocks 的空间
Dirty eviction：新写入的 KV blocks 为防数据丢失被快速回写到 flash，导致读流量与后端 writeback 交错，降低有效读带宽

4. CXL-HM 硬件原型设计

针对 LLM 服务定制的 CXL-HM 设计：

KV-object prefetching：serving runtime 通过 prefix-cache lookup 获知有序 KV objects 列表，传递给 CXL-HM 进行预取

Latency-hiding staging window：固定深度的 staging window + 可扩展的 SSD-to-DRAM refill pipeline。内部 DRAM 作为 latency-hiding staging window 而非容量缓存

Read-prioritized write-isolated KV flushing：预留小 write-side buffer，admitted KV objects 异步批量 flush 到 SSD，preferably when read pressure is low

Prefetch API（issue–wait–release 协议）：

chm_prefetch_object(ptr, size) — 将 object 从 SSD region prefetch 到内部 DRAM，返回 request handle
chm_prefetch_wait(req) — 等待 prefetched object 就绪
chm_prefetch_release(req) — 释放 internal DRAM staging region

5. HyMCache 软件模块

Master：维护全局 metadata，映射每个 prefix/KV identifier 到远程访问信息（target CXL-HM node, remote address, length）。metadata footprint 极小：10 TB remote KV capacity（16 MB blocks）对应 ~6.5×10⁵ KV objects，仅需 ~40 MB（64 B/metadata entry）

Lookup：early remote-hit matching，batched metadata lookup，最多 32 blocks/request 的批量查询。一旦第一个 remote hit 识别目标节点，立即对剩余候选块发出 prefetch

KV Connector：轻量级 vLLM KV-transfer callback 集成。 unmatched prefix blocks 通过 batched RDMA reads 加载到 GPU KV cache。host-side CPU staging buffer（默认 5 GB）。remote KV 不可用时 fallback 到 recomputation（10 秒超时）

KV Manager（CXL-HM 侧）：协调并发请求的 prefetch，动态分配 prefetch window（每请求最多 ~128 MB，即 16 MB blocks 的 8 个或 32 MB blocks 的 4 个）。每个 prefetched block 用 opaque read token 管理

Unified CXL-HM Address Space：每个 CXL-HM device 暴露为 CPU-less NUMA node。使用 request-level NUMA assignment（round-robin 或 load-aware），保持同一请求的 KV blocks 有序访问

核心公式

Metadata footprint estimation:

\text{Metadata} = N_{\text{objects}} \times 64 \text{ bytes} \tag{1}

其中 $N_{\text{objects}} = \frac{\text{Capacity}}{\text{BlockSize}}$ 。对于 10 TB / 16 MB blocks： $N_{\text{objects}} \approx 6.5 \times 10^5$ ，metadata ≈ 40 MB。

Prefetch window sizing:

W_{\max} = \min\left(\frac{128 \text{ MB}}{S_{\text{block}}}, N_{\text{hits}}\right) \tag{2}

其中 $S_{\text{block}}$ 为 KV block 大小， $N_{\text{hits}}$ 为该请求的前缀命中数。对于 16 MB blocks： $W_{\max} = 8$ ；对于 32 MB blocks： $W_{\max} = 4$ 。

四、核心创新

创新点	说明	理论/实验依据
CXL-HM for LLM serving	首次将 CXL-hybrid memory（DRAM+SSD）引入 KV cache tiering，在 SSD 成本和 DRAM 延迟之间取得平衡	Table 1：15.36 TB 容量下，DRAM 成本 ~ $782K–$ 815K，CXL-HM 成本比 ~2.9× base NAND，差距巨大
Workload-characterized DRAM management	发现多轮 LLM KV cache 访问的 read-dominant、sequential、weak-locality 特性，证明 LRU 在此场景下失效	Section 3.1 profiling + Figure 5：LRU 下 bandwidth 从 RDMA line rate 崩溃到 ~5 GB/s
Issue–wait–release prefetch API	让 serving runtime 控制 CXL-HM 内部 DRAM 的 prefetch，将 predictability 转化为低延迟	Section 4.2：prefetch 开启后峰值带宽接近 200 Gbps 网络限制，端到端延迟降低 14%
Opportunistic write buffering	写路径与读路径隔离，write buffer 满时 skip 而非 stall，避免阻塞 inference	Section 3.3：即使跳过 >15% 的 KV insertion，读性能不受影响
RDMA-based deployment model	CXL-HM 放在远程节点上，workers 通过 RDMA 访问而非 CXL fabric，兼容现有数据中心基础设施	Figure 1(b)：不需要 CXL switch，利用已有 100/200 Gbps NIC

五、实验设置

硬件配置

PD-disaggregated setup（4P–1D–1S）：

6× Dell PowerEdge R770：双 Intel Xeon 6730 CPU, 256 GB DDR5, NVIDIA A100 80GB
4× prefill workers, 1× decode worker, 1× CXL-HM storage node
NIC：prefill worker 各 1×100 Gbps（PD path）+ 1×100 Gbps（HyMCache）；decode/storage 各 1×200 Gbps
CXL-HM 原型：FPGA-based，64 GB 内部 DRAM + 2× Gen5 1TB SSD = 2 TB 可见容量

Single-node setup：1× compute node（A100 GPU）直连 CXL-HM remote tier

基线系统

Baseline	Tier	容量	说明
Recomputation	None	–	无 KV reuse，全部重新 prefill
GPU Prefix Caching	G1 (GPU HBM)	–	vLLM 原生 prefix caching
Local LMCache	G1+G2	64 GB/worker × 4	本地 DRAM KV 缓存
Distributed Mooncake	G1+G4(remote DRAM)	1 TB	分布式 DRAM 远端缓存
Mooncake NVMe-oF	G1+G4(remote SSD)	–	远程 NVMe-oF SSD 缓存
HyMCache	G1+G3.5(CXL-HM)	2 TB SSD-backed	本文方案

模型与工作负载

模型：Llama-3.1-8B (16 MB/block), Qwen2.5-32B (32 MB/block)，FP16/BF16，vLLM block size = 128 tokens
基准：Dynamo AIPerf（synthetic mooncake trace），LMSYS dataset（realistic multi-turn）
Max decode tokens = 1：隔离 KV cache reuse 效果

六、实验结果

PD-Disaggregated Serving（Qwen2.5-32B, AIPerf）

TTFT 性能（Figure 8）：

在 Turn 7 时，local caches（GPU prefix caching, LMCache）hit rate 已很低，因为有效容量已被超出
Distributed Mooncake (1 TB) 覆盖约 2/3 的 1.5 TB reusable KV footprint
HyMCache 通过更大 SSD-backed 容量保留更多 reusable prefix blocks，hit rate 比 Mooncake 高约 10%
Mooncake TTFT 比 HyMCache 低约 30%，主要来自更低的 DRAM fetch latency 和 shared distributed cache pool
但随着 turn 推进，gap 缩小：HyMCache 保留更多小缓存会 evict 的 blocks

Transfer-buffer 敏感性（Figure 10）：

Mooncake 对 transfer buffer 敏感：相同 10 GB host DRAM 下 suffer from severe transfer-buffer pressure
HyMCache 不敏感：opportunistic insert policy 在 write buffer 满时 skip 而非 stall，10 GB 以上性能不再提升

Single-Node Serving（Llama-3.1-8B, LMSYS dataset）

端到端性能（Figure 11）：

Recomputation：延迟随 turn 递增（累积 prefix 越来越长）
GPU prefix caching：Turn 3 后开始丢失有效 reuse
LMCache local CPU caching：Turn 4 后开始丢失有效 reuse
HyMCache：维持 ~90% hit rate，避免 recomputation latency 增长
HyMCache 比 local LMCache (64 GB/worker, 256 GB total) 快 3.0×

与 Redis-backed LMCache 对比（Figure 12）：

Redis-only 64 GB：频繁 store failure 破坏 prefix chain
LMCache (64 GB local) + Redis (64 GB remote)：更稳定但仍依赖两级缓存
HyMCache 在 Turn 6 保持相似延迟分布，证明 remote CXL-HM 可替代 memory-based cache hierarchy

Prefetch 效果（Figure 13）

Microbenchmark（heavy random reads）：prefetch 开启比关闭性能提升 37%
LMSYS workload：平均远程 KV loading 带宽提升 >35%，峰值接近 200 Gbps 网络限制
端到端执行时间降低 14%

成本分析

方案	容量	估算成本	成本倍数
120× 128GB DDR5	~15 TB	~$782K	57.5×
60× 256GB DDR5	~15 TB	~$815K	59.9×
Gen5 TLC NAND	~15 TB	~$13.6K	1.0×
CXL-HM (Gen5 TLC)	~15 TB	~$40K	~2.9×

CXL-HM 比 Distributed Mooncake (1 TB DDR5, ~ $30K–$ 40K per node) 便宜 2.8–3.8×（含 FPGA prototyping overhead）。

与 NVMe-oF 对比（Figure 9）

NVMe-oF over RDMA baseline 性能接近 recomputation：remote KV fetch 频繁超时 fallback 到 recomputation。主要原因：

Raw NVMe-oF block-device：~23 GB/s（接近 200 Gbps 限制）
挂载 XFS 文件系统后：降至 ~6.5 GB/s
HyMCache 通过 memory-like semantics 避免 file-system stack 在 critical read path 上

七、相关工作

CXL-based Memory Expansion and Pooling

CXL memory expanders (SK hynix, Samsung), switch-based pools (Samsung, SK hynix, XCENA)
CXL-aware tiered memory management (TPP)
HyMCache 不同：target remote KV caching for multi-turn LLM serving 而非 generic memory expansion

Multi-tier KV Cache and Prefetching

FlexGen, DeepSpeed Inference: GPU/CPU/NVMe partitioning
LMCache, Mooncake: KV sharing and disaggregated architecture
HyMCache 不同：提供 CXL-HM based remote memory backend，耦合 serving-level prefix reuse knowledge 与 device-level DRAM staging

DPU-based Storage and Remote KV Caching

LEED, Gimbal, NVMe-oF target offload, Ditto, FORD
HyMCache 不同：build memory-addressable remote KV tier using CXL-HM，避免依赖 DPU cores 或 storage-node software

八、总结

核心贡献

Workload characterization：系统分析多轮 LLM 服务的 KV cache 访问模式（read-dominant, sequential, weak-locality, append-only），揭示 LRU 在此场景下的根本性缺陷
LLM-targeted CXL-HM design：设计面向 LLM 的 CXL-HM 原型，包含 prefetch API、write-isolated flushing、latency-hiding staging window
HyMCache framework：集成 Master/Lookup/KV Connector/KV Manager 四大模块到 Dynamo+vLLM 栈，实现 request-level prefix prefetching + opportunistic write buffering
Real CXL-HM prototype evaluation：在真实 FPGA-based CXL-HM 原型上验证，单机 3.0×、PD-disaggregated 1.45× 超越 local LMCache，仅以 30% 性能差距换取 16× DRAM 节省

局限性

FPGA prototyping cost：当前 CXL-HM 原型基于 Agilex 7 FPGA board，占成本 91–95%，ASIC 实现后成本将进一步降低
RDMA deployment only：原型通过 RDMA 访问 CXL-HM，尚未在 native CXL.mem fabric 上评估
Transfer buffer not eliminated：Mooncake 的性能高度依赖 transfer buffer 大小，HyMCache 对此不那么敏感但仍有 5 GB staging buffer

未来方向

ASIC 实现的 CXL-HM device（消除 FPGA overhead）
Native CXL.switch fabric 部署评估
扩展到更多模型和工作负载模式
