GraphMend: 通过代码变换自动修复 PyTorch 2 中的图断裂

一、论文概述

项目	内容
标题	GraphMend: Code Transformations for Fixing Graph Breaks in PyTorch 2
作者	Savini Kashmira, Jayanaka Dantanarayana, Thamirawaran Sathiyalogeswaran, Krisztian Flautner, Lingjia Tang, Jason Mars
机构	密歇根大学 (University of Michigan)
论文	https://arxiv.org/abs/2509.16248
发布	2025-09-17 (v1), 最新 v4: 2026-06-29
许可	CC BY 4.0
领域	编程语言 (cs.PL); 机器学习 (cs.LG); 软件工程 (cs.SE)

二、核心思想

问题定义

PyTorch 2 引入了 TorchDynamo 和 TorchInductor 来实现即时（JIT）图编译，但某些代码模式仍会导致 FX 图断裂（graph breaks），迫使执行回退到 Python 急切模式。这引入了昂贵的 CPU-GPU 同步开销并减少了优化机会。

我们对 195 个 Hugging Face 模型的调查显示：13.8% 的模型存在图断裂，共计 147 个断裂实例。其中包括大量广泛使用的模型：Google 的 T5-small（月下载量超 280 万）、OpenAI 的 Whisper 系列、Meta 的 BART 系列等。

解决方案概述

GraphMend 是一种编译器技术，通过源代码级别的分析与变换自动消除可修复的图断裂。它在 Python 字节码生成之前，在 AST 层面对程序进行分析和变换，使 PyTorch 能够捕获更大、不间断的 FX 图，无需开发者手动重构代码。

GraphMend 在 Jaseci 框架内实现——一个接受标准 Python 程序并将其编译为原生 Python 字节码的前端编译器。GraphMend 扩展了标准 PyTorch 2 编译管道，增加了一个 AST 级变换阶段。

核心成果：在全部 27 个存在图断裂的模型上评估，GraphMend 消除了 147 个断裂中的 107 个（73%），在 21 个模型中完全修复了所有断裂。在 NVIDIA GPU 上实现高达 26× 冷启动加速（平均 5×），稳态前向传播最高加速 1.39×。

三、技术架构

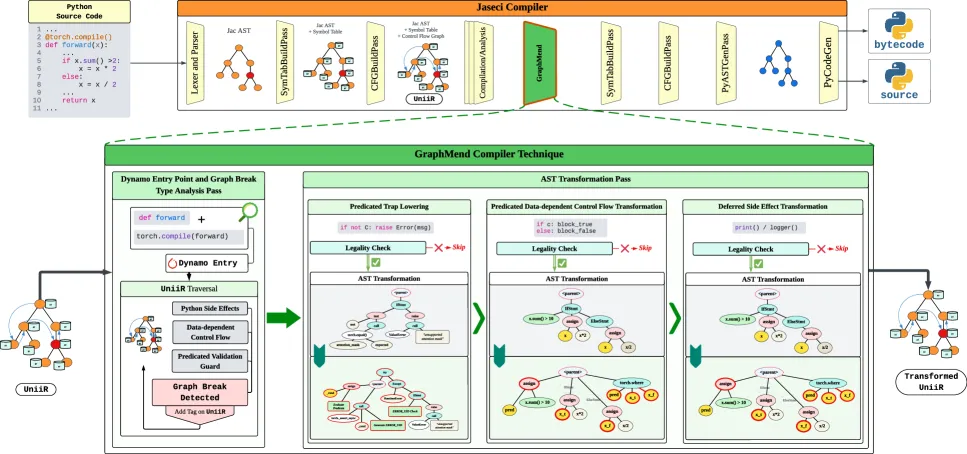

整体框架

GraphMend 集成在 Jaseci 编译管道中，工作流程如下：

Python 源代码
     │
     ▼
Jaseci 解析 → AST → CFG + 符号表 → UniiR (统一中间表示)
     │
     ▼
GraphMend 编译器分析:
  ┌─────────────────────────────────────┐
  │ 1. Dynamo 入口点与断裂检测阶段       │
  │    - 定位 torch.compile 装饰的函数   │
  │    - 标记图断裂候选及其类别          │
  │ 2. AST 变换阶段                      │
  │    - 应用三种变换规则消除断裂        │
  │    - 语义等价性验证                  │
  │ 3. 生成变换后的字节码                │
  └─────────────────────────────────────┘
     │
     ▼
标准 Python 字节码 → PyTorch 2 TorchDynamo → FX 图 → TorchInductor

核心公式：三种变换规则

GraphMend 定义了三种守恒语义的变换规则，每种都有严格的合法性条件：

规则 1: Predicated Trap Lowering ([Trap])

将 Python 条件异常转换为图内张量断言：

if not C: raise E(msg)
  ⇒
torch._assert_async(tensorize(C), uid + msg)

合法性条件：guard 主体仅包含 raise 语句，且 tensorize(C) 有定义。

GraphMend 通过唯一标识符前缀生成的断言消息，保留原始异常类型和消息。因为 torch._assert_async 抛出 RuntimeError，处理器识别标识符并重新抛出原始异常类型和消息。

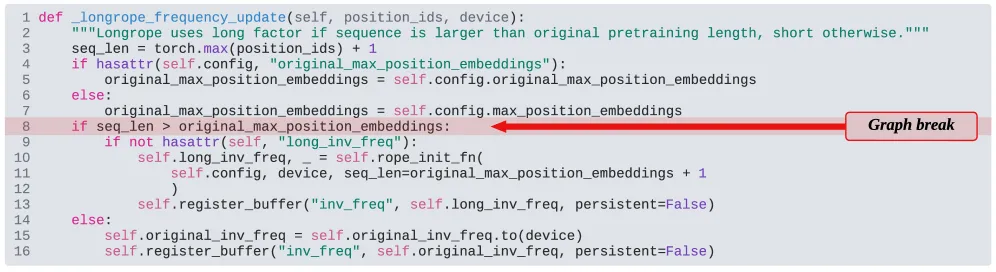

规则 2: Predicated Data-dependent Control Flow ([Where])

将数据依赖的条件分支转换为 torch.where：

if c: St; K[et]
else: Sf; K[ef]
  ⇒
p = c; hoist(St); hoist(Sf);
K[torch.where(p, et, ef)]

合法性条件：

• 分支值 et、ef 是具有匹配形状和 dtype 的张量表达式，且都不为 None
• 区域内每个函数调用通过 UniiR 解析为可检查的代码
• 分析验证其无可见副作用、异常和图断裂诱导器

Setup 语句可提升的条件：不包含 return/break/continue；未提升路径上不会引发；任何写入必须不可观察（写入值仅在分支连接处读取，或在未对侧路径上通过逃逸检查验证，或是幂等操作如设备移动）。

规则 3: Deferred Side Effect ([Defer])

将副作用操作延迟到 FX 图执行后：

S1; f(args); S2; return e
  ⇒
S1; buf.push(f, clone(args)); S2;
r = e; flush(buf); return r

合法性条件：被调用方解析为内置 print 函数或受支持的 logger，且未被重新绑定。其唯一可见效应是控制台或日志输出。

在原始调用点，GraphMend 记录被调用方及其已求值的参数。张量参数被克隆以抵御后续变异。记录的调用按 FIFO 顺序在编译张量计算完成后重放。

变换顺序

[Trap] → [Where] → [Defer]

1. [Trap] 优先：因为分支局部的 raise 会阻止控制流转换
2. [Where] 其次：因为它可能重组分支、合并调用并引入新的返回路径
3. [Defer] 最后：在最终的控制和返回结构已知后应用

语义等价性证明

GraphMend 保证可观测行为不变：张量输出、可见状态、控制台和日志输出的内容与顺序、以及抛出的异常及其类型和消息。每个变换在不改变任何可观测内容的前提下仅改变内部实现：

• [Where] 仅添加不引发异常且写入无副作用的工作
• [Trap] 仅改变异常报告的时序
• [Defer] 仅延迟不改变最终结果的输出

四、核心创新

创新点	说明	理论/实验依据
AST 级图断裂检测	在字节码级别之上分析源代码结构，识别 5 类断裂模式（数据依赖控制流、日志/打印、验证守卫、动态形状、tensor.item()）	从 195 个 HF 模型中识别出 27 个存在断裂的模型
三种守恒变换规则	[Trap]/[Where]/[Defer] 在严格合法性条件下消除断裂，保证语义等价	消除 107/147 (73%) 断裂
UniiR 统一中间表示	将 AST、CFG 和符号表合并为统一 IR，支持跨层次的程序分析	使函数调用解析和副作用分析成为可能
Jaseci 框架集成	在标准 Python 字节码生成前插入变换阶段，无需修改用户代码	用户只需安装 PyPI 包即可运行

五、代码实现分析

GraphMend 基于 Jaseci 框架实现：

• 入口：作为 PyPI 包分发，用户安装后可直接运行模型
• 分析阶段：Dynamo Entry-Point and Break Analysis Pass
  • 定位被 torch.compile 包装或装饰的函数/nn.Module 对象
  • 标记每个图断裂候选及其类别
  • 谓词分类：数据依赖（truth value 取决于运行时张量内容）vs 静态（可从形状/常量推断）
• 变换阶段：AST Transformation Pass
  • 按 [Trap] → [Where] → [Defer] 顺序应用变换
  • 每个变换通过 UniiR 上的合法性检查
• 输出：生成无断裂的字节码，传递给标准 PyTorch 2 编译管道

六、实验结果

数据集

从 Hugging Face 选取 195 个模型：前 100 个热门模型 + 前 30 个下载量最高模型 + 65 个随机采样模型（覆盖 diverse architectures 和 task categories）。其中 27 个 (13.8%) 存在图断裂。

图断裂修复能力

修复情况	模型数	说明
完全修复	21/27	所有可修复断裂均已消除
部分修复	3/27	部分断裂被修复
未修复	3/27	断裂源于 fundamentally untraceable 操作（如动态形状算子）
总计消除断裂	107/147 (73%)

断裂原因分类

类别	缩写	说明
Data-dependent Control Flow	DC	数据依赖的控制流
Logger/Print Calls	LC	日志/打印调用
Validation Guards	VG	验证守卫（如 assert）
Dynamic Shape Operators	DS	动态形状算子
Tensor Item Extraction	TI	tensor.item() 调用

冷启动加速（Cold Start Speedup）

冷启动加速在 serverless 部署（如 AWS Lambda）和自动扩缩容场景下至关重要。

模型	断裂数	断裂原因	修复率	RTX 3090	A40	H100
bart-large-cnn	7	DC(4) + LC(3)	100%	21.07×	20.22×	24.1×
MoLFormer-XL-both-10pct	5	VG(5)	100%	24.71×	24.25×	25.92×
rebel-large	7	DC(4) + LC(3)	100%	19.86×	21.90×	23.20×
Florence-2-large	7	DC(7)	100%	20.95×	19.55×	4.39×
grounding-dino-tiny	17	DS(3)+DO(3)+DC(11)	58%	5.20×	5.19×	5.50×
平均	-	-	73%	5×	5×	5×

关键发现：数据依赖控制流断裂的模型获得最大收益。因为每个此类断裂强制设备同步和 D2H memcpy，使 GPU 空闲。修复后前向传播作为单一连续 CUDA 图执行。

稳态前向传播加速（Steady State）

模型	RTX 3090	A40	H100
tiny-random-PegasusForCausalLM	1.34×	1.37×	1.39×
Florence-2-large	1.19×	1.21×	1.23×
bart-large-cnn	1.13×	1.11×	1.17×
平均	~1.1×	~1.1×	~1.1×

稳态加速较温和，因为 CUDA Graph 在首次执行后已被录制，后续执行通过重放加速。消除图断裂的主要收益来自跨断裂边界的算子融合。

吞吐量提升

模型	吞吐量增益	说明
Florence-2-large (VLM)	15%	非自回归模型，前向传播占总推理时间比例大
Qwen-Audio-Chat	8%	自回归模型，解码循环受内存带宽限制
Phi-4-mini-instruct	6%	自回归模型

吞吐量增益小于稳态前向传播增益，因为端到端推理涉及更多环节（tokenization、采样、CPU 调度）。根据 Amdahl 定律，改进受限于前向传播在总时间中的占比。

图断裂性能影响分析

原始模型中，每次图断裂导致：

1. cudaStreamSynchronize — CPU 阻塞直到第一个图完成
2. Device-to-Host memcpy — 传输张量值用于 Python 条件判断
3. CPU 端 eager mode 评估 if 条件

期间 GPU 完全空闲。修复后，整个前向传播作为单个 CUDA 图执行，GPU 持续满载。

冷启动时的额外开销：原始模型中每个 CUDA 图需要独立的录制阶段，GPU 空闲时间远超活跃时间。修复后仅单个录制阶段。

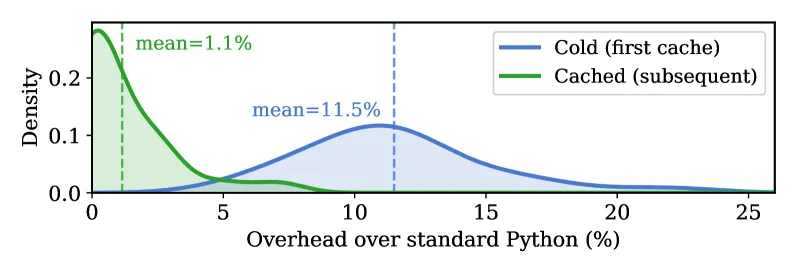

编译开销

GraphMend 自身的编译开销相对于标准 Python 执行极小，在 24 个测试模型中几乎可以忽略。

完整模型图捕获

对于 vLLM 和 SGLang 等推理框架，要求 torch.compile(fullgraph=True) 捕获完整图。21 个完全修复的模型均可满足此要求，使它们能够使用这些框架的编译和 CUDA Graph 重放路径。

七、相关工作

方面	GraphMend	TorchDynamo-only	TorchScript
分析级别	AST + CFG + 符号表	字节码	AST + 静态分析
变换能力	自动源代码变换	无	有限
语义验证	保守合法性检查	守卫函数	全部或无
用户改动	无需修改代码	可能需要	需要重写

八、总结

核心贡献

1. 大规模实证研究：对 195 个 Hugging Face 模型的图断裂普及率调查，量化了生产中模型的问题范围
2. 源代码级分析：识别可修复的图断裂模式，利用 AST、CFG 和符号表建立保守的合法性条件
3. GraphMend 编译器技术：三种自动化 AST 级变换消除图断裂，在字节码生成前应用
4. 语义等价保证：通过严格的合法性检查证明每个变换保持可观测行为不变
5. 显著性能提升：26× 冷启动加速（平均 5×），1.39× 稳态加速，21/27 模型完全修复

局限性

• tensor.item() 调用：从张量提取 Python 标量，结果流入 Python 解释器，无论怎样表达都无法留在 FX 图内
• 动态形状算子：如 torch.nonzero 或布尔掩码索引，输出形状数据依赖，无法通过源代码变换解决
• 3/27 模型完全未修复：断裂源于上述根本上无法追溯的操作

技术影响

GraphMend 证明了语义感知的源代码级分析和变换是 PyTorch 动态 JIT 编译管道的有效补充，大幅提升了可用性和性能。它使模型开发者无需手动重构代码即可获得显著加速。
