Flash Sparse Attention (FSA)：Native Sparse Attention 内核的高效替代实现

一、论文概述

项目	内容
标题	Flash Sparse Attention: An Alternative Efficient Implementation of Native Sparse Attention Kernel
作者	Ran Yan, Youhe Jiang, Binhang Yuan†（* 共同一作，† 通讯作者）
机构	香港科技大学（The Hong Kong University of Science and Technology）
论文	arXiv:2508.18224
代码	https://github.com/Relaxed-System-Lab/Flash-Sparse-Attention
图表数	11 张图

摘要要点： 稀疏注意力（sparse attention）在降低长上下文 LLM 训练/推理计算成本方面潜力巨大。Native Sparse Attention（NSA）是当前 SOTA 的原生可训练、硬件对齐稀疏注意力方案，能在保持接近 full attention 精度的同时带来显著的系统级性能收益。然而 NSA 的内核实现依赖 query-grouping（查询头分组） 策略，只有在 GQA group size 足够大时才高效；而现代 LLM 普遍采用较小的 GQA group（g ∈ {1,2,4,8}），这严重限制了 NSA 算法优势的实际落地。

本文提出 Flash Sparse Attention (FSA)，通过一套替代性的内核设计，使 NSA 计算能在各种较小 GQA group size 的主流 LLM 上高效运行。相比原版 NSA 内核，FSA 实现：

(i) 内核级延迟：最高 3.5×、平均 1.6× 降低；
(ii) 端到端训练：最高 1.25×、平均 1.09× 加速；
(iii) 端到端 prefill：最高 1.36×、平均 1.11× 加速。

二、核心思想

问题定义

Full attention 的二次复杂度是长上下文 LLM 的核心瓶颈——在 64k 上下文下 attention 可占解码延迟的 70–80%，8B 模型处理百万 token prompt 在单卡上可能耗时约 30 分钟。稀疏注意力让每个 query 只关注 KV 的一个子集，理论上大幅降低运算量，但理论 FLOPs 节省往往无法转化为实际墙钟加速，因为每个 query 动态选择不同的 KV 会导致不规则的 HBM 访存，GPU 大量时钟周期耗在等待非连续内存读取上。

NSA 为解决系统侧难题，为 selected attention 模块设计了两层循环内核：

外循环：加载一个 query token，并把共享同一 KV head 的多个 query attention head 打包（batch query heads）；
内循环：迭代加载被选中的 KV block 并做注意力计算。

该策略在 GQA group size 足够大时有效。但问题出在硬件对矩阵乘 tile 形状的约束：NVIDIA GPU 的 warp 级 MMA PTX 指令要求 tile 每个维度不小于某阈值（Hopper 上至少 8）。当 GQA group size 较小（g < 8）时，NSA 内核必须把 query head 填充（pad）到 8才能满足硬件要求，对 padding 出来的数据做无谓的数据加载与计算——虽然可用额外 mask 保持结果正确，但浪费了 GPU 资源、拉低了内核性能。

解决方案概述

FSA 的核心洞察极其简洁：交换 NSA selected attention 内核两层循环的顺序。

	外循环	内循环	打包对象
NSA	query tokens	KV blocks	query heads（共享同一 KV head）
FSA	KV blocks	query tokens	关注同一 KV block 的非连续 query tokens

由于关注同一个 KV block 的 query token 数量通常远大于硬件要求的阈值，FSA 天然满足 tile 形状约束，无需任何 padding，从而显著减少不必要的访存与 FLOPs。

FSA 的优势伴随两个挑战：

非连续访存：按 query token 打包会带来非连续内存访问，降低 GPU L2 cache 命中率；
跨块归约：单个 query token 的注意力结果需要在多个不同 KV block（分属不同 thread block）之间做 online softmax 与结果累加，正确性实现复杂。

三、技术架构

3.1 循环顺序对比（设计原则）

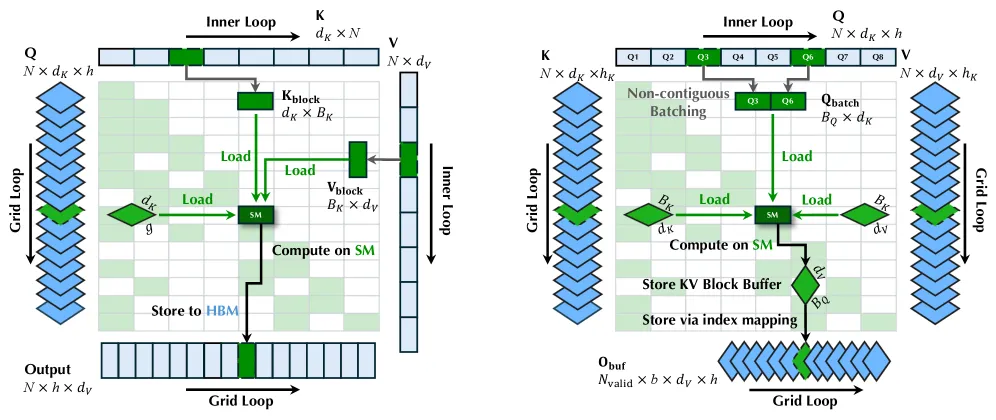

Figure 1. 左：NSA selected attention 内核——外循环遍历 query token、内循环遍历 KV block，打包共享同一 KV head 的 query head；右：FSA 内核——外循环遍历 KV block、内循环遍历 query token，打包关注同一 KV block 的非连续 query token，部分结果先写入输出缓冲 O_buf 以便后续累加

Figure 1 直观展示了两者的差异。NSA 通过打包 query head 满足硬件要求，当共享同一 KV head 的 query head 数量不足时需 padding；FSA 改为打包 query token，从根本上消除 padding 数据的访存与计算开销。

3.2 注意力形式化

Full attention（带因果性）：给定序列长度 $N$ 、query/key head 维度 $d_K$ 、value head 维度 $d_V$ 、 $h$ 个 query head、 $h_K$ 个 KV head，对第 $j$ 个 query head：

\mathbf{O}^{j} = \text{Softmax}\!\left(\frac{\mathbf{Q}^{j}\,(\mathbf{K}^{\lfloor j/h_K\rfloor})^{T}}{\sqrt{d}}\right)\mathbf{V}^{\lfloor j/h_K\rfloor} \tag{1}

NSA 稀疏注意力：对第 $j$ 个 query head、第 $t$ 个 query token $\mathbf{q}_t^{j}$ ，通过三类机制 $\mathcal{C}=\{\text{compressed},\text{selected},\text{sliding}\}$ 只关注 $\tilde{N}\ll N$ 个 KV token，配合可训练门控分数 $\tau_t^{c}\in[0,1]$ ：

\mathbf{o}_t^{j} = \sum_{c\in\mathcal{C}} \tau_t^{c}\cdot \text{Softmax}\!\left(\frac{\mathbf{q}_t^{j}\,(\tilde{\mathbf{K}}_c^{\lfloor j/h_K\rfloor})^{T}}{\sqrt{d}}\right)\tilde{\mathbf{V}}_c^{\lfloor j/h_K\rfloor} \tag{2}

FSA 只重写其中的 selected attention 内核（NSA 的系统瓶颈），完全保留上述算法语义，仅改变执行顺序与归约方式，不改变输出结果。

3.3 FSA 内核实现（三个内核）

FSA 把 selected attention 拆成三个协作内核，以在避免原子操作（atomic add）的前提下完成跨块归约：

① FSA selected attention 内核

每个 thread block 处理一个 (Query head, KV block) 对；对应的 KV block 只从主存加载一次；
内层迭代非连续 query token 的 batch，通过索引张量 $\mathcal{I}_i$ （加载）/ $\mathcal{O}_i$ （存储）访问，二者由 NSA 稀疏选择索引张量 $\mathbf{T}\in\mathbb{R}^{h_K\times N\times T}$ 计算得到（记录每个 query token 选中的 KV block 索引）；
由于稀疏性，每个 KV block 只被 $N$ 个 query token 的子集关注，故 $N_{\text{valid}}=|\mathcal{I}_i|\le N$ ；
Early return：当 $\mathcal{I}_i$ 中记录的 query batch 耗尽，thread block 提前返回，不再有任何访存与计算；
反向传播类似，但 $\mathcal{I}_i,\mathcal{O}_i$ 直接从前向缓存中读取，无需重算索引张量（这是反向加速尤为显著的原因）。

② FSA online softmax 内核

与 selected attention 内核结构类似，但：按 KV head 调用、不加载/计算 V 张量、不存储中间注意力分数，仅为每个 (query token, KV block) 对存储一个标量（running max / sum-of-exp 统计量）；
保证在处理第 $i$ 个 KV block 的 thread block 中， $\mathbf{Q}_{\text{batch}}\mathbf{K}_i^{T}$ 能用正确的历史 running maximum 做缩放，维持数值正确性。

③ FSA reduction 内核

引入的 FLOPs 可忽略；对每个 query token，加载其 $T$ 个 KV block 的部分结果并写出最终注意力结果；
为什么要独立归约：单个 query 的结果分散在多个独立 thread block（各处理不同 KV block）中计算，若在 selected attention 内核里直接归约就必须用原子加来防竞态——原子操作开销高昂。FSA 因此解耦”计算”与”累加”：先由 selected attention 内核把带 online softmax 的部分结果写入中间缓冲，再由专用 reduction 内核高效归约成最终输出。

3.4 访存量与 FLOPs 分析（FSA 优势的理论依据）

假设 $d=d_K=d_V$ 、每个数据占 2 字节、KV block 数 $b=N/B_K$ 、每个 query token 以等概率关注各 KV block。

FSA 三内核合计：

\text{Mem}_{\text{FSA}} = dN(6h+2h_K)(1+T)\ \text{bytes},\qquad \text{FLOPs}_{\text{FSA}} = dN\,B_K\,T\,(4h+2h_K) \tag{3}

其中各内核分解：selected attention 内核 $4dhN(1+T)$ 字节、 $4dhN B_K T$ FLOPs；online softmax 内核 $2dh_K N(1+T)$ 字节、 $2dh_K N B_K T$ FLOPs；reduction 内核 $2dhN(1+T)$ 字节、FLOPs 可忽略。

NSA selected attention 内核： 启动 $h_K N$ 个 thread block，外循环加载 1 个 query token 及 $g=h/h_K$ 个共享 KV head 的 Q head；当 GQA < 8 时必须加载 8 个 query head（ $8d$ 元素）再 mask 掉多余结果：

\text{Mem}_{\text{NSA}} = 2dh_K N\,(B_K T + g + 8)\ \text{bytes},\qquad \text{FLOPs}_{\text{NSA}} = 32\,dh_K N\,B_K T \tag{4}

关键对比： 在 $(B_K,T)=(64,16)$ 、序列长度 64K、GQA = 4（LLM 常见配置）下，FSA 理论上把访存量降到 NSA 的 21.3%、FLOPs 降到 56.2%。且 $B_K$ 越大 FSA 优势越明显——NSA 对大 KV block 存在固有低效：为维持因果性，对部分违反因果的 KV block 需 mask 掉大量 token，造成”加载的数据只有一部分有效”的浪费访存。

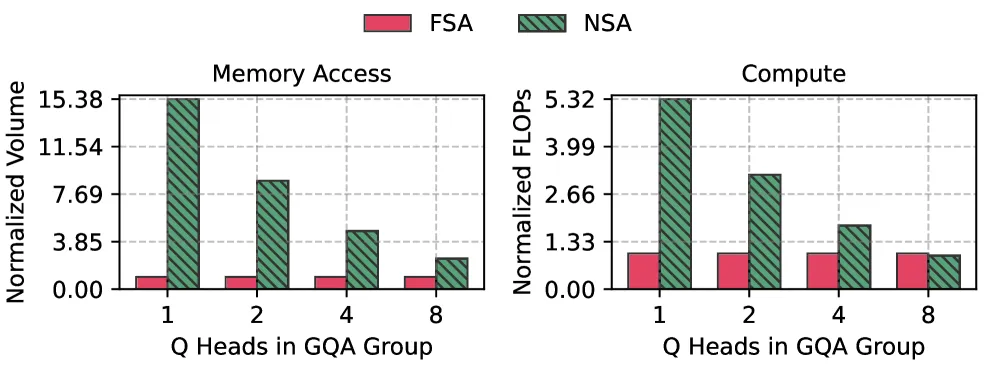

Figure 2. 不同 GQA group size 下 FSA 与 NSA 的访存量对比（B_K=64, T=16），FSA 的访存量与 FLOPs 归一化为 1；GQA≤8 时 FSA 访存与 FLOPs 均低于 NSA

3.5 内核实测性能（break-even 点）

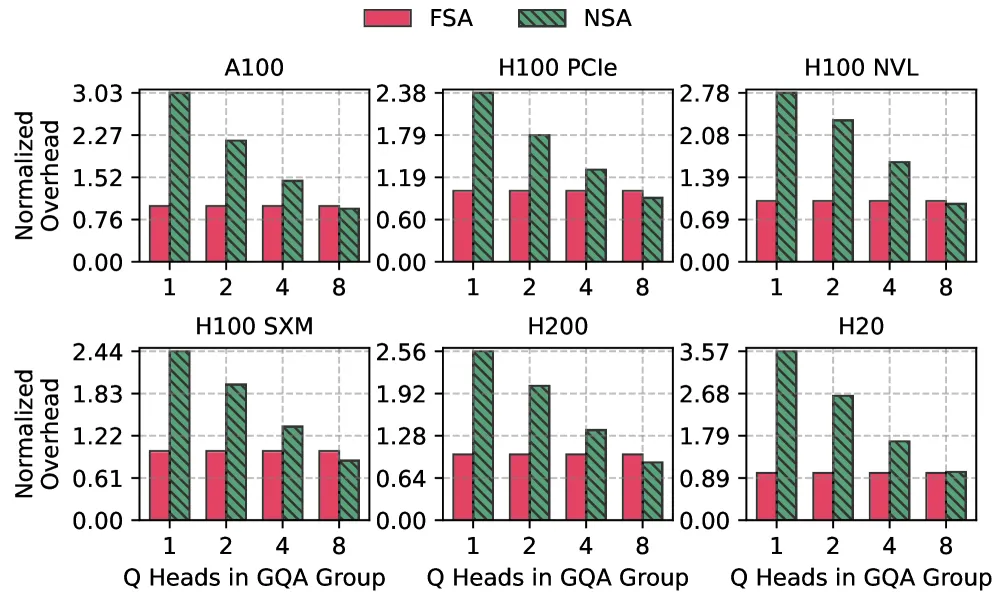

Figure 3. FSA 与 NSA 内核执行开销在不同 GPU 上的实时 profiling（B_K=64, T=16），FSA 延迟归一化为 1

实测证实：尽管 FSA 受非连续访存拖累，其从”减少访存量与 FLOPs”获得的收益仍超额补偿了非连续访存的开销。在多数 GPU 上、 $(B_K,T)=(64,16)$ 时，FSA 在 GQA group size $g\le 8$ 区间超越 NSA；具体 break-even 点随硬件与 NSA 超参 $B_K$ 、 $T$ 而变。

四、核心创新

创新点	说明	理论/实验依据
循环顺序交换（KV-block-grouping）	将 NSA selected attention 内核从 query-token 外循环改为 KV-block 外循环，打包非连续 query token 而非 query head	Figure 1；消除 padding
消除 padding 浪费	关注同一 KV block 的 query token 数远超硬件 tile 阈值，无需 pad 到 8	GQA=4 时访存降至 21.3%、FLOPs 降至 56.2%（式 3/4，Figure 2）
三内核解耦 + 无原子归约	selected/online-softmax/reduction 三内核分离，用中间缓冲 + 专用 reduction 内核替代原子加	§3.3；规避 atomic add 高开销
Early return 提前退出	索引张量 $\mathcal{I}_i$ 耗尽即返回，跳过无效访存与计算	消融：禁用后掉速最高 25.2%
反向复用前向索引	反向直接从缓存读取 $\mathcal{I}_i,\mathcal{O}_i$ ，避免重算	反向对 NSA 加速最高 4.32×（Figure 7）

五、代码实现分析

开源地址：https://github.com/Relaxed-System-Lab/Flash-Sparse-Attention（Triton 实现）。

FSA selected attention 内核前向要点：

外循环遍历 KV block，每个 thread block 绑定一个 (Query head, KV block) 对；
KV block 一次性载入片上（shared memory），仅加载一次；
内循环通过索引张量 $\mathcal{I}_i$ 加载非连续 query token 的 batch（ $N_{\text{valid}}\le N$ ）；
计算部分注意力分数并施加 online softmax，写入中间输出缓冲 $\mathbf{O}_{\text{buf}}$ （不做归约、不用原子加）；
$\mathcal{I}_i$ 耗尽时 early return。

online softmax 内核： 按 KV head 调用，只算 $\mathbf{Q}\mathbf{K}^T$ 的 running max / sum-exp 标量，省去 V 加载与中间分数存储。

reduction 内核： 对每个 query token，聚合其 $T$ 个 KV block 的部分结果，结合 online softmax 统计量写出最终输出；反向的梯度归约同理。

反向传播： 与前向对称地非连续加载 query token 并算梯度，但 $\mathcal{I}_i,\mathcal{O}_i$ 从前向缓存提取，省去索引张量重算——这是反向加速比前向更显著的关键。

六、实验结果

6.1 实验设置

项目	配置
GPU	NVIDIA H20（148 TFLOPS，4 TB/s）、H200（989 TFLOPS，4.8 TB/s）；NVLink 450 GB/s
Baseline	NSA（Triton 内核）、Full Attention（Triton 版 Flash Attention，带因果性）
GQA group	$g\in\{1,2,4,8\}$ （ $g=1$ 即标准 MHA）
NSA 超参	$(B_K,T)\in\{(64,16),(128,8)\}$
序列长度	内核测试 $\{8\text{K},16\text{K},32\text{K},64\text{K}\}$ ；端到端 32K / 64K
端到端模型	Llama3-8B、Qwen3-14B、Qwen2.5-32B（模型超单卡时用流水线并行）
指标	内核执行延迟、训练/推理端到端延迟

6.2 内核基准测试

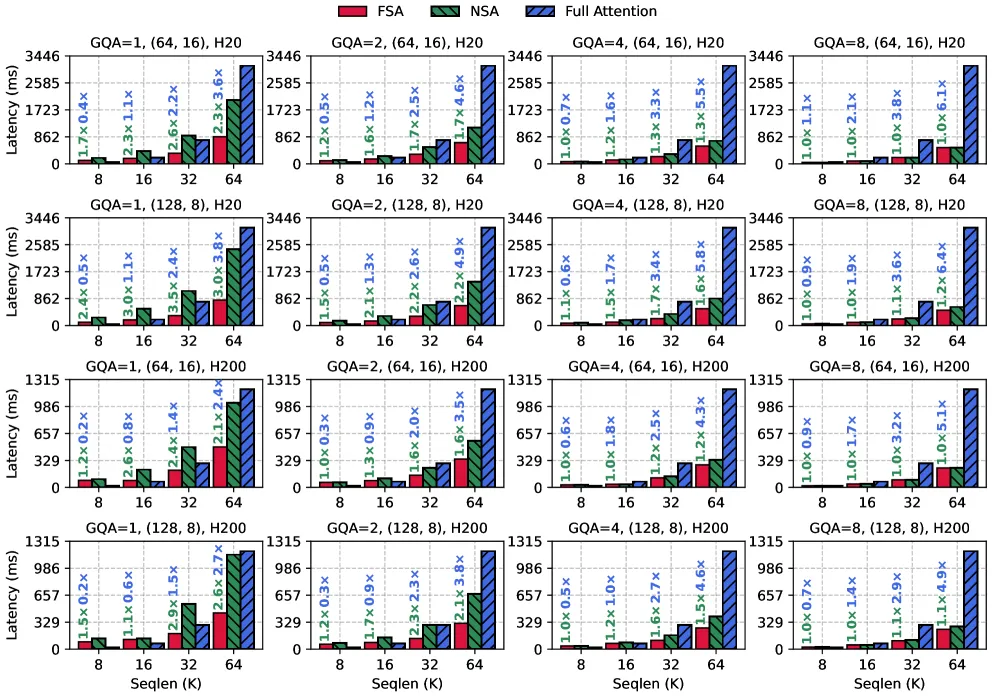

Figure 4. Triton 版 FSA、NSA、full attention（Flash Attention）内核在多种配置下的性能对比，元组 (64,16)/(128,8) 表示 (B_K, T)

vs NSA：H20 上最高 3.5×、平均 1.8×；H200 上最高 2.9×、平均 1.4×。GQA 越小（ $g\in\{1,2\}$ ）、序列越长（32K/64K）差距越大；峰值 3.5× 出现在 $g=1$ 、32K。
vs Full Attention：H20 上最高 6.4×、平均 2.4×；H200 上最高 4.9×、平均 2.3×。GQA 越大差距越大；峰值 6.4× 出现在 $g=8$ 、64K。值得注意：未经 FSA 优化的 NSA 在许多场景反而不如 full attention（如 32K、 $g=1$ 时 NSA 持续落后 full attention，而 FSA 领先）。

6.3 端到端性能

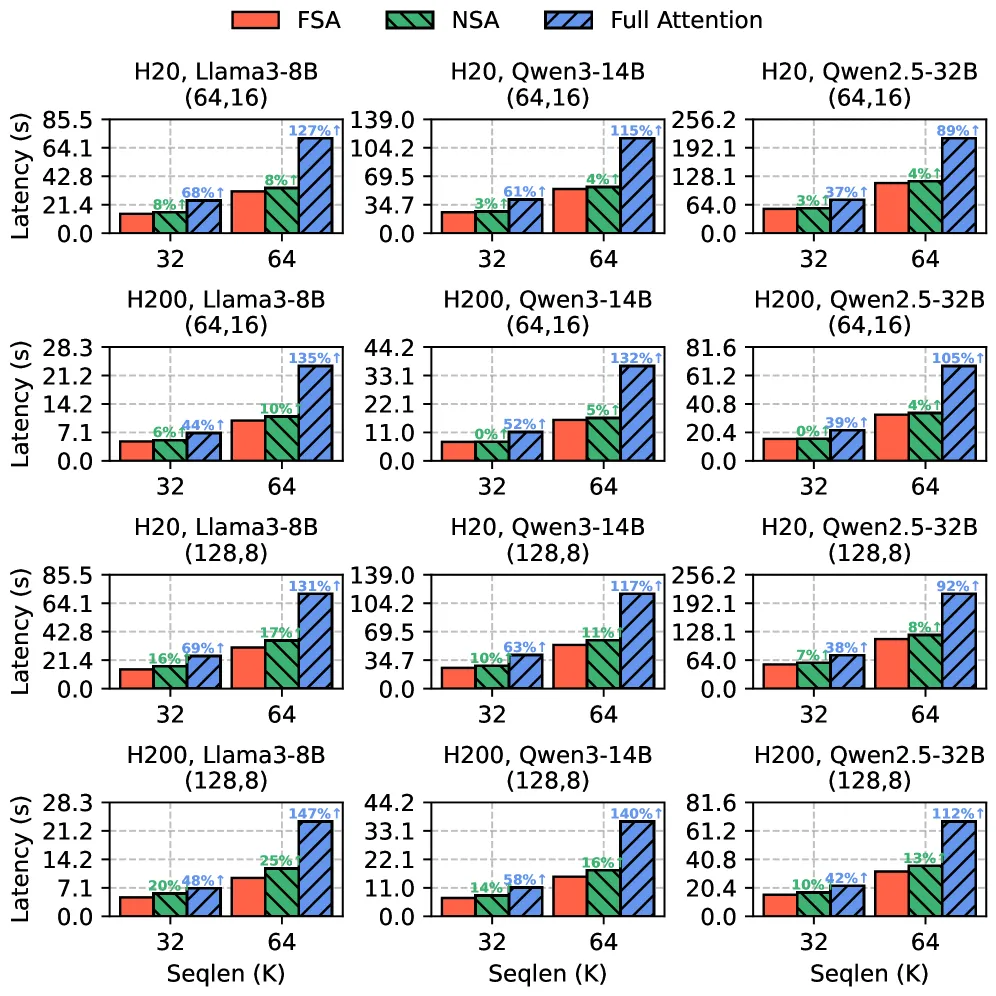

Figure 5. FSA、NSA、Full Attention 的端到端训练延迟

训练： FSA 在所有评测场景一致降低训练延迟——相比 NSA 最高 1.25×、平均 1.09×；相比 full attention 最高 2.47×、平均 1.86×。上下文越长、硬件越强（H200）收益越明显。

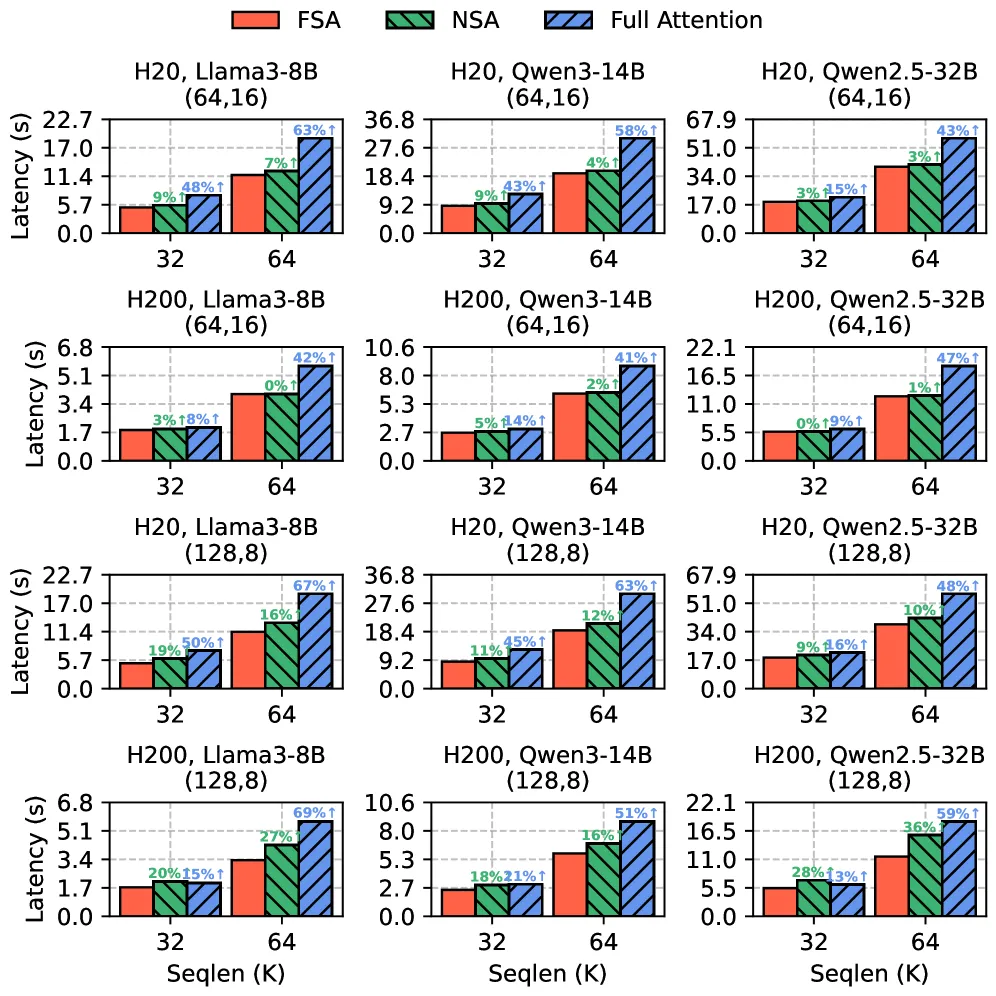

Figure 6. FSA、NSA、Full Attention 的 prefill 延迟

推理（prefill）： 相比 NSA 最高 1.36×、平均 1.11×；相比 full attention 最高 1.69×、平均 1.39×。解码（decoding） 阶段 FSA 与 NSA 持平（NSA 通过只加载压缩 token + 选中 token + 滑窗近期 token 降低解码访存）。

6.4 前向/反向 + 三机制拆解

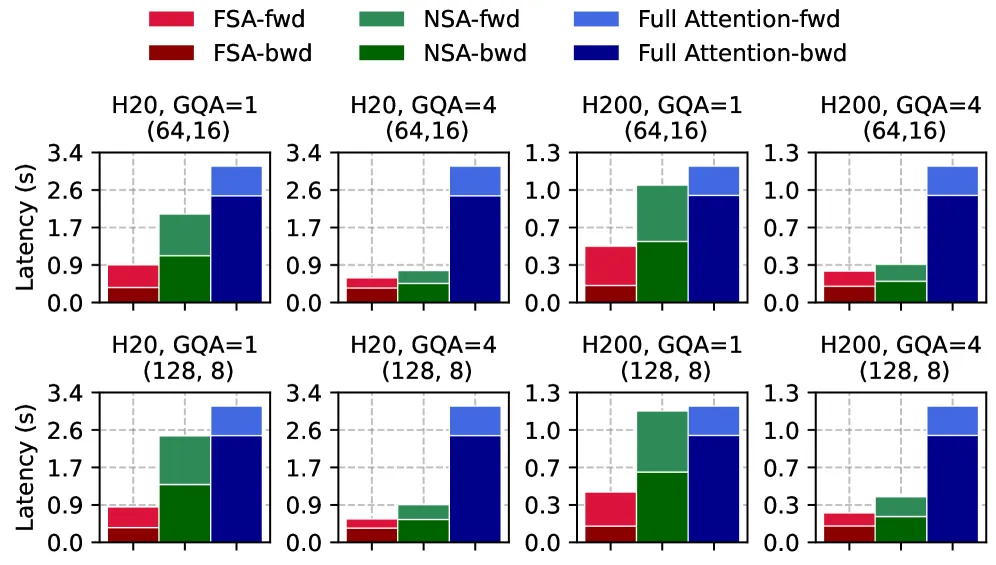

Figure 7. FSA、NSA、full attention 在前向与反向计算的延迟拆解

前向：vs NSA 最高 2.36×、平均 1.62×；vs full 最高 3.23×、平均 1.83×。
反向：优势更大——vs NSA 最高 4.32×、平均 2.59×；vs full 最高 7.45×、平均 6.89×（因 FSA 反向复用前向缓存的索引张量，省去重算）。

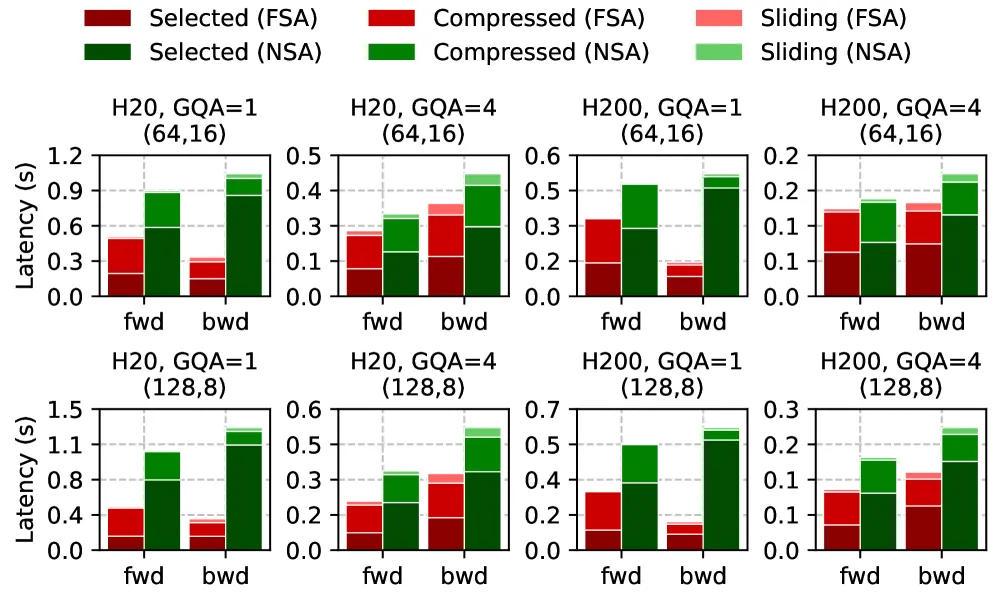

Figure 8. selected / compressed / sliding 三类注意力在前向与反向的开销拆解

selected attention 占主导：占总注意力开销最高 79%、平均 65%；FSA 在该关键阶段相比 NSA 最高 7.6×、平均 3.4×——印证 FSA 的收益主要来自对 selected attention 的高效处理。

6.5 消融与正确性

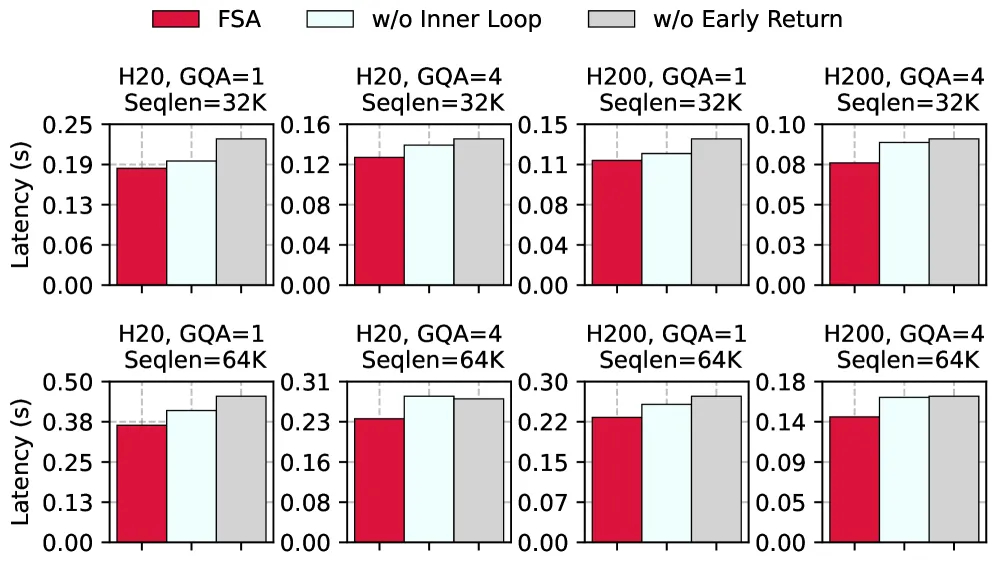

Figure 9. FSA selected attention 内核消融研究

消融：禁用内循环优化掉速最高 18.9%、平均 11.9%；禁用 early return 掉速最高 25.2%、平均 18.2%——两项设计均关键。

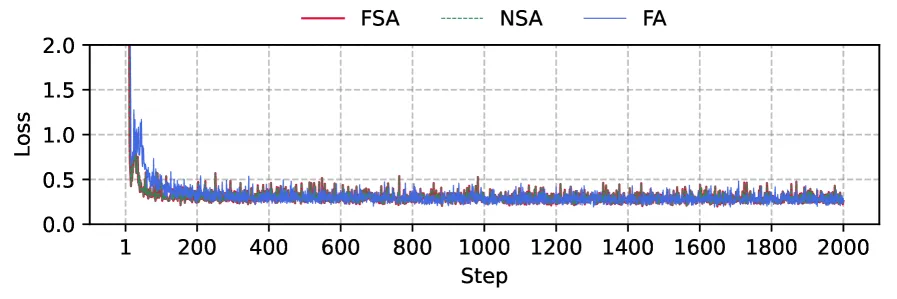

Figure 10. FSA、NSA、full attention 在 Llama3-8B 端到端训练中的 loss 对比

正确性：在 ML-ArXiv-Papers 数据集上微调 Llama3-8B（用 FSA / NSA 替换 attention 模块），三者收敛稳定且相近，FSA loss 曲线与 NSA 高度一致，验证内核实现正确。

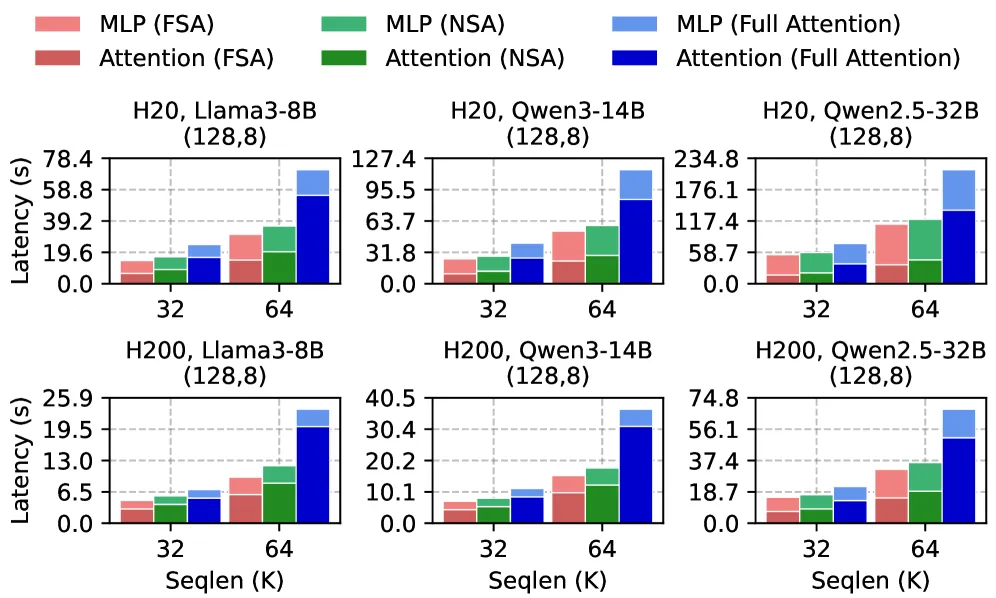

Figure 11. 端到端训练中 attention 与 MLP 的计算时间拆解

端到端拆解：FSA 的性能提升明确来源于 attention 计算部分。

七、相关工作

Native Sparse Attention (NSA)：原生可训练、硬件对齐的稀疏注意力，将 KV 组织成块，通过 compressed / selected / sliding 三个并行模块处理；FSA 直接以其为优化对象，只重写 selected attention 内核而保留算法。
Flash Attention：full attention 的高效实现，用两层循环 + online softmax 最小化冗余访存；FSA 的 online softmax 处理借鉴其思想，并作为本文 full attention baseline。
其他稀疏注意力与系统优化：论文引用了大量稀疏注意力算法与内核/系统侧优化工作，FSA 属于”在不改算法的前提下做内核级系统优化”这一路线。

八、总结

核心贡献

诊断瓶颈：指出 NSA selected attention 内核的 query-grouping 策略在小 GQA group 下因 padding 产生大量无效访存与计算，是限制 NSA 落地的系统瓶颈。
提出 FSA：交换两层循环顺序（KV-block-grouping），配合三内核解耦（selected / online-softmax / reduction）与 early return，消除 padding、规避原子操作，在保持 NSA 算法语义不变的前提下大幅提速。
系统分析：给出 FSA 与 NSA 的访存量/FLOPs 闭式估计（式 3/4），量化证明 GQA=4 时访存降至 21.3%、FLOPs 降至 56.2%。
充分验证：在 H20/H200、多种 GQA 与序列长度、三个主流模型上验证内核级 3.5×、端到端训练 1.25×、prefill 1.36× 加速，并用 loss 曲线验证正确性。

技术影响

让 NSA 这类”原生稀疏注意力”算法优势能真正落地到采用小 GQA group 的现代主流 LLM（Llama3、Qwen 系列）；
证明纯内核级系统优化（不改算法）即可显著提升端到端性能，为稀疏注意力工程化提供了可复用范式。

局限性

仅针对 NSA 内核优化，对其他稀疏注意力（如 DSA、Top-K 类）不直接适用；
性能收益高度依赖 GPU 架构与内存层次；非连续访存的收益/代价平衡存在随硬件变化的 break-even 点；
解码阶段仅与 NSA 持平，未带来额外加速。

九、参考资源

arXiv 摘要： https://arxiv.org/abs/2508.18224
HTML 版本： https://arxiv.org/html/2508.18224v1
PDF 版本： https://arxiv.org/pdf/2508.18224
开源代码： https://github.com/Relaxed-System-Lab/Flash-Sparse-Attention
