Diffusion Transformer Explained：DiT 架构教学式精读

本文是对 Towards Data Science 博客文章 “Diffusion Transformer Explained” 的总结分析。原文是一篇教学性讲解，系统拆解了 Peebles & Xie 的 DiT 论文《Scalable Diffusion Models with Transformers》。原始论文的完整分析见本仓库 docs/2212.09748-dit.md（paper_list #121），本篇侧重原文提供的背景铺垫与直觉性解释。

一、文章概述

项目	内容
标题	Diffusion Transformer Explained
副标题	Exploring the architecture that brought transformers into image generation
作者	Mario Larcher
出处	Towards Data Science (TDS)
发布	2024-02-28（更新 2025-01-23）
原文	https://towardsdatascience.com/diffusion-transformer-explained-e603c4770f7e/
对应论文	Scalable Diffusion Models with Transformers (Peebles & Xie), https://arxiv.org/abs/2212.09748
篇幅	约 2534 词

DiT 用 Transformer 替代 U-Net 作为扩散模型的骨干网络，影响了 PIXART-α、Sora、Stable Diffusion 3 等一系列后续模型。原文特别指出一则趣闻：这篇如今奠基性的工作最初在 CVPR 2023 被拒稿——提醒我们即便是专家也很难预判什么工作会产生影响，学术会议的评审过程远非完美。

二、背景铺垫（文章前半部分）

原文用近一半篇幅铺垫三个前置概念，这正是它作为”讲解”文章的价值所在。

2.1 扩散建模公式（Diffusion formulation）

直觉：扩散模型先对图像逐步加入高斯噪声，再训练神经网络反向去噪（预测所加噪声，某些情况下还预测其协方差矩阵）。噪声程度由时间步 $t$ 控制：$t=0$ 时 $x_0$ 是原图，$t=1000$ 时 $x_{1000}$ 近乎纯噪声。

前向过程（forward process）：每一步从条件高斯采样 $x_t$：

$q(x_t \mid x_{t-1}) = \mathcal{N}(x_t; \sqrt{1-\beta_t}\,x_{t-1},\ \beta_t I)$

可重参数化为：

$x_t = \sqrt{1-\beta_t}\,x_{t-1} + \sqrt{\beta_t}\,\epsilon_t,\qquad \epsilon_t \sim \mathcal{N}(0, I)$

其中 $\beta_t$ 是预设的方差调度。关键便利：生成 $x_t$ 无需先生成所有 $x_{t-1}$，可直接由 $x_0$ 一步得到（闭式解，累积 $\bar\alpha_t$）。

训练：采样一批图像及各自的 $t$，加噪后连同 $t$ 输入模型，最小化预测噪声与真实噪声的 MSE。神经网络记为 $\epsilon_\theta$，它同时接收 $t$ 作为输入。

反向过程（生成）：从纯噪声出发，迭代按条件分布采样：

$p_\theta(x_{t-1} \mid x_t) = \mathcal{N}(x_{t-1};\ \mu_\theta(x_t, t),\ \Sigma_\theta(x_t, t))$

• DDPM：$\Sigma_\theta$ 为固定对角矩阵；
• iDDPM（Improved DDPM）：$\Sigma_\theta$ 为学习得到的对角矩阵——DiT 采用 iDDPM，这也是后文解码器输出 $2C$ 通道的原因。

原文强调：一步去噪效果差，采用逐步部分去噪、偶尔重新注入”新鲜”噪声（Langevin 动力学）的迭代过程效果更好。

2.2 无分类器引导（Classifier-free Guidance, CFG）

动机：模型常会忽视我们的 prompt（DiT 用的是类别标签 $c$ 作为条件，即 class conditioning）。

对比 classifier guidance：后者依赖 $\nabla_{x_t}\log p(c \mid x_t, t)$——需要一个分类器。问题：(1) 需为数据集类别训练分类器；(2) 预训练分类器针对”干净”图像，而非被高斯噪声污染的图像；(3) 无法处理文本等非类别条件。

CFG 的做法：训练时以一定概率把 prompt embedding 替换为一个表示”无 prompt”的可学习空嵌入 $\varnothing$。推理时计算两个噪声估计（有 prompt / 无 prompt），按下式组合：

$\hat\epsilon_\theta(x_t, c) = \epsilon_\theta(x_t, \varnothing) + s\cdot\big(\epsilon_\theta(x_t, c) - \epsilon_\theta(x_t, \varnothing)\big)$

• 引导尺度 $s=1$ 时退化为标准条件生成；$s>1$ 时把估计推向更贴合 prompt 的方向。
• 代价：每次评估需两次噪声预测，计算量翻倍；且质量与多样性存在权衡——$s$ 越大保真度越高但多样性越低。
• DiT 论文使用 $s=4$ 进行类别条件生成。

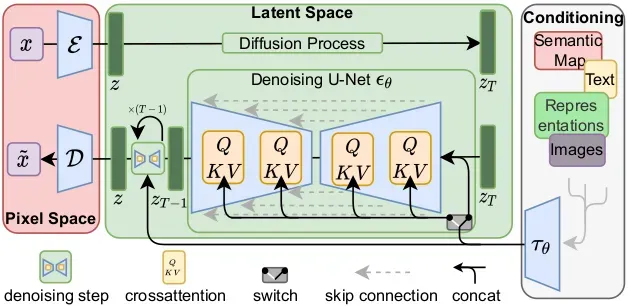

2.3 潜在扩散模型（Latent Diffusion Models, LDM）

动机：图像空间的扩散受目标分辨率制约（如 1024×1024），且反向过程需多次运行重型模型。用 Transformer 更严重：注意力二次方缩放，且图像 token 数也随分辨率二次方增长——256×256 → 512×512 时 token 数从 $T$ 变 $T^2$，注意力操作从 $O(T^2)$ 变 $O(T^4)$。

两种解法：

1. 低分辨率 + 超分：DALL·E 2、Imagen 采用；
2. 潜在空间：DiT/Stable Diffusion 采用——用 VAE 将图像压缩为保留语义的低维潜表示。例如目标 256×256×3，潜变量 $z$ 可为 32×32×4（通道数不再受限于 3）。训练时用 VAE 编码器压缩图像；生成时从纯噪声 $z$ 出发去噪，最后用 VAE 解码器解压为图像。

三、DiT 设计空间（文章核心）

3.1 Patchify（分块 token 化）

Transformer 输入是集合（顺序仅由位置编码给出），因此先把潜张量 $z$（32×32×4）转为 token 序列：

• 将 $z$ 划分为 $(32/p)\times(32/p)$ 网格，每个 $p\times p\times 4$ 块线性投影为 $1\times d$（$d$ 为超参）；
• 实现上等价于一个 kernel=stride=$p$、输出通道 $d$ 的卷积，得到 $(32/p)\times(32/p)\times d$；
• 定义 token 数 $T = 32^2/p^2$，重排后一批得到 $N\times T\times d$；
• $p$ 减半 → $T$ 翻 4 倍 → Transformer Gflops 至少翻 4 倍。作者试了 $p=2,4,8$：$p$ 越小结果越好但计算越贵。

3.2 位置编码

由于注意力对顺序无感知，需给所有 token 加位置编码。DiT 用静态 2D 正弦编码（原文指出论文称之为 “embedding” 其实不准确，因为并非训练学到）：

• 对网格的 x 坐标做标准 1D 正弦编码，对 y 坐标同样处理，再对每个 token 拼接两者；
• 相比对”展平”图像做 1D 编码，2D 方式能保证网格中相邻 token 有相似编码。

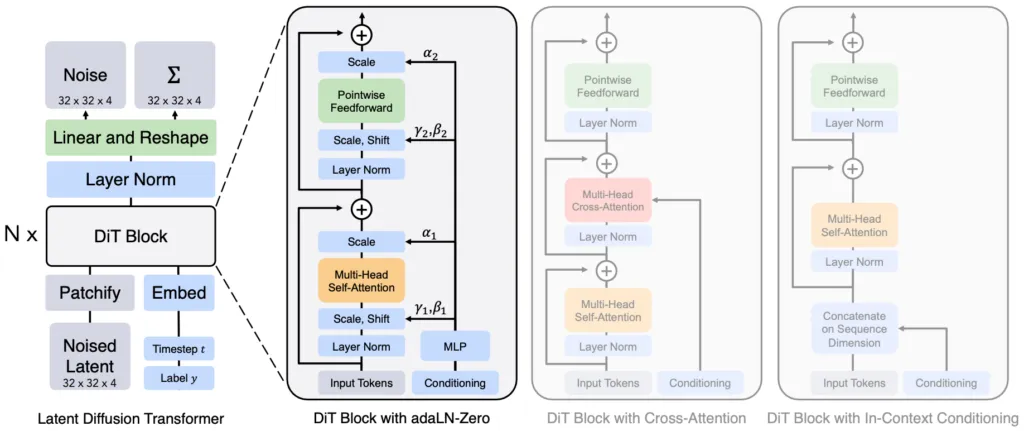

3.3 DiT Block 设计：adaLN-Zero

原文聚焦作者实验中效果最好的 adaLN-Zero 条件注入方式。

条件向量构造：

• 类别标签 $c$：为每个类初始化一个可学习嵌入向量；
• 时间步 $t$：先做正弦编码，再经一个小 MLP（Linear → SiLU → Linear）；
• 将两个嵌入拼接为条件向量。

adaLN 调制：条件向量先经 SiLU 再线性投影（代码中称 adaLN_modulation），输出切分为 6 个维度为 $d$ 的块：$\gamma_1,\beta_1,\alpha_1,\gamma_2,\beta_2,\alpha_2$，分别用于在 DiT Block 不同位置缩放和平移。

原文给出的核心代码：

def modulate(x, shift, scale):
    return x * (1 + scale.unsqueeze(1)) + shift.unsqueeze(1)

class DiTBlock(nn.Module):
    ...
    def forward(self, x, c):
        shift_msa, scale_msa, gate_msa, shift_mlp, scale_mlp, gate_mlp = \
            self.adaLN_modulation(c).chunk(6, dim=1)
        x = x + gate_msa.unsqueeze(1) * self.attn(modulate(self.norm1(x), shift_msa, scale_msa))
        x = x + gate_mlp.unsqueeze(1) * self.mlp(modulate(self.norm2(x), shift_mlp, scale_mlp))
        return x

流程：

1. 输入 token 经 LayerNorm（norm1）；
2. modulate 用 $\gamma_1,\beta_1$（shift_msa, scale_msa）缩放平移；
3. 多头自注意力 attn；
4. 输出用 $\alpha_1$（gate_msa）缩放后残差相加；
5. 对 Pointwise Feedforward mlp 重复上述（用 $\gamma_2,\beta_2,\alpha_2$）。

adaLN-Zero 的关键：把 adaLN_modulation 的权重初始化为零。这样初始时 $x$ 不被改变（每个 DiT Block 初始为恒等映射），网络逐渐学到最优的缩放平移参数——与 ResNet 残差块零初始化思想一致，显著稳定深层 Transformer 的训练。

3.4 Transformer 解码器

最后的解码器是一个线性层 + 归一化：把最终输出 $x$（$N\times T\times d$）变换为 $N\times T\times p^2\times 2C$，其中 $C$ 是输入通道数。

• $2C$ 仅当同时预测对角协方差 $\Sigma$ 时成立（DiT 用 iDDPM 故为 $2C$）；否则为 $C$；
• 再”unpatchify”（重排）为预测噪声（及 $\Sigma$）。

四、核心要点提炼

要点	说明
U-Net → Transformer	DiT 证明 Transformer 可替代卷积 U-Net 作为扩散骨干，且可扩展性更好
在潜在空间工作	借助 VAE 压缩，缓解注意力与 token 数的二次方缩放问题
Patchize + 2D 正弦编码	patch 大小 $p$ 直接决定 token 数 $T=32^2/p^2$ 与算力（$p$↓ 效果↑算力↑）
adaLN-Zero	最有效的条件注入：SiLU+线性产生 6 组调制参数，权重零初始化使 block 初始为恒等映射
iDDPM + CFG(s=4)	预测噪声及学习的对角协方差；类别条件 + 无分类器引导
历史趣闻	DiT 曾被 CVPR 2023 拒稿，后成为 Sora/SD3 的基石

五、与原论文分析的关系

本文是对 DiT 论文的通俗讲解，未包含论文的完整实验数据（scaling 曲线、Gflops-FID 相关性、256/512 基准表等）。若需要论文的定量结果、消融、四种条件注入方式（in-context / cross-attention / adaLN / adaLN-Zero）的完整对比，请参见本仓库 docs/2212.09748-dit.md。

原文的独特价值在于：

• 清晰的背景铺垫（扩散公式、CFG、LDM 三段直觉性讲解）；
• 对 adaLN-Zero 逐行代码级的拆解；
• 对 patchify 算力缩放关系的直观说明。

六、参考资源

• 原文：https://towardsdatascience.com/diffusion-transformer-explained-e603c4770f7e/
• DiT 论文：https://arxiv.org/abs/2212.09748 ｜ 代码：https://github.com/facebookresearch/DiT
• 本仓库 DiT 论文精读：docs/2212.09748-dit.md
• 延伸阅读：DDPM、Improved DDPM、Elucidating the Design Space (EDM)、High-Resolution Image Synthesis with Latent Diffusion Models、The Illustrated Transformer
