A Photonic-CXL Memory Appliance for Scalable KV Cache Management in LLM Inference

Marvell Photonic Fabric Memory Appliance — 用无源光纤全互连拓扑替代电交换机，实现32TB共享DDR5内存的CXL内存池化

A Photonic-CXL Memory Appliance for Scalable KV Cache Management in LLM Inference

一、论文概述

项目内容
标题A Photonic-CXL Memory Appliance for Scalable KV Cache Management in LLM Inference
作者Jing Ding, Yash Nishant, Chandrish Ambati, Jyothsna Kamati, Trung Diep
机构Marvell Technology, Santa Clara, USA
论文arXiv:2607.27187
发布2026-07-29 (cs.PF)
许可未明确
平台Siemens Veloce Strato-M 仿真 + LLMServingSim

二、核心思想

问题定义

LLM推理面临内存墙（Memory Wall）：KV缓存需要数十TB容量和数百GB/s带宽，但当前没有任何内存层能同时满足这两个需求。

论文对跨代GPU系统（A100/H100/H200）和多种LLaMA模型（8B~405B，上下文至4M tokens）的系统性表征揭示了这一差距：

  • 主机内存（Host DRAM）：检索KV缓存比GPU重计算最高快100×，但容量受限（2TB），仅能支持数十个并发长上下文用户
  • SSD存储：容量大但带宽受限，最高仅**9.7×**加速
  • 电气CXL池化：理论上可桥接容量-带宽差距，但交换机延迟（70–500 ns/跳）、线缆距离限制（≤2m铜缆）、功耗超线性扩展等问题阻碍了实用化TB级部署

KV检索加速比

解决方案概述

Marvell Photonic Fabric (PF) Memory Appliance 是一种光子-CXL混合架构，用**无源光纤shuffle（passive fiber shuffle）**替代电气交换机，通过16×16全互连拓扑（full-mesh）提供32TB共享DDR5内存，跨16个主机，每主机128 GB/s单向带宽。

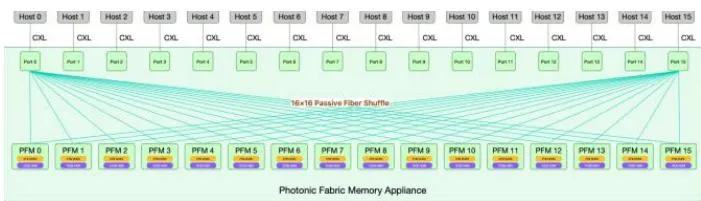

PF Memory Appliance架构

核心创新：256条专用光路径构成全网格拓扑，消除交换机仲裁延迟，所有16个主机可同时访问不同内存模块而无争用。仿真结果展示：

  • 对比电气CXL池，延迟降低超过50%（350 ns vs 800–900 ns）
  • 多轮对话工作负载TTFT改善6.6×
  • 消除缓存驱逐悬崖（eviction cliffs）

三、技术架构

KV缓存传输路径演进

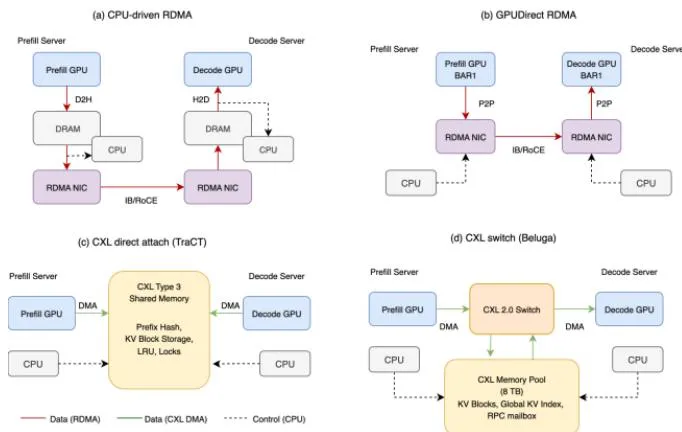

KV传输路径演进

论文梳理了分离式推理中KV传输路径的四个阶段：

阶段机制PCIe穿越次数延迟局限
(a) CPU驱动RDMAGPU→DRAM→NIC→网络→NIC→DRAM→GPU4次高DRAM bounce开销
(b) GPUDirect RDMAGPU→NIC→网络→NIC→GPU (P2P)2次2–15 µsBAR读3.4–7 GB/s；点对点无复用
(c) CXL共享内存GPU→CXL设备 (load/store)1次~200 ns电气交换机限制
(d) PF Memory ApplianceGPU→PF-NIC→光纤→PF内存模块1次~350 ns无交换机，100+米距离

每代演进从关键路径上移除组件：(a)→(b)消除DRAM bounce；(b)→(c,d)消除网络栈。CXL模式额外实现写一次读多次的KV复用，并消除KV位置感知调度。

PF Memory Appliance系统架构

PF Appliance架构

整体规格：

参数值
共享DDR5容量32 TB
HBM3E容量1.125 TB（可配置为write-through缓存或额外池化内存）
PF Memory Module数16
光路径数256（16×16全网格）
每端口双向带宽7.2 Tbps
总光交换带宽115 Tbps
每主机单向带宽128 GB/s（PCIe Gen6限制）
主机接口CXL 3.1 Type 3 / PCIe Gen6
每PF Memory Module2×HBM3E (36GB) + 8×DDR5 (至2TB)

PF Memory Module设计

2.5D电光多芯片模块（MCM），包含：

  • 7.2 Tbps光子结构光互连
  • 两个HBM3E堆叠（每36GB）
  • 八个DDR5接口（至2TB DDR5内存）
  • 光子集成电路（PIC）中介层
  • 光纤阵列单元（FAU）

光子技术选择：采用GeSi电吸收调制器（EAM），而非微环谐振器（MRR）或马赫-曾德调制器（MZM）：

  • MRR：高调制效率但需主动波长调谐（热敏感性增加功耗）
  • MZM：热稳定但需毫米级器件长度
  • EAM：热稳定 + 亚100μm尺寸，可与ASIC紧密集成无光学链路退化

PIC与ASIC分离制造：电子部分使用4nm/5nm CMOS，PIC优化光学性能。2.5D/3D封装消除长距离SerDes所需的DSP，功耗显著低于传统可插拔光模块或电气CXL方案。

PF-NIC主机连接

PF-NIC连接

PF-NIC是PCIe Gen6/CXL 3.1适配卡，桥接主机CXL接口到光子结构互连。PF-NIC包含PF Memory Module的简化版（仅PF ASIC + 光连接，无DDR5/HBM）。PF-NIC在主机接口端终止CXL链路，从传入flit中提取CXL.mem事务字段，转发为光子结构包到目标PF Memory Module。外部激光源（ELS）为PF Memory Module和PF-NIC提供光照明。

无源光纤shuffle的优势

对比电气CXL交换机架构的三大根本限制：

电气CXL限制PF Memory Appliance解决方案
交换机延迟 70–500 ns/跳 + 仲裁延迟256专用光路径消除交换仲裁，确定性延迟无争用
线缆距离 ≤2m铜缆，需retimer扩展光纤传输100+米，距离无关功耗
功耗超线性扩展 随端口数和距离全互连带宽线性扩展，每主机维持128 GB/s

四、核心创新

创新点说明实验依据
无源光纤全网格拓扑256条专用光路径替代电气交换机，消除交换仲裁延迟仿真显示350 ns vs Beluga 800–900 ns（>50%降低）
PF Memory Module电光集成GeSi EAM + PIC/ASIC分离制造 + 2.5D封装100%带宽利用率跨所有16端口，25.6 GB/s每端口
HBM3E + DDR5混合内存HBM作为write-through缓存，DDR5提供大容量HBM带宽余量确保PF链路满利用率
CXL 3.1协议兼容主机端标准CXL.mem语义，无需修改软件栈支持vLLM/SGLang/Dynamo现有可插拔接口
Rendezvous一致性协议跨主机共享内存的会合式一致性，避免逐行flush/fenceGPU DMA完成事件确保数据到达， rendezvous信号发布后可见

五、代码实现分析

仿真验证平台

Siemens Veloce Strato-M仿真平台：

  • 全Strato-M机箱，4个容量模块 + 64个ABV
  • 仿真两个SoC实例：PF-NIC和PF Memory Module，通过16条PF链路互连
  • PF-NIC集成CXL内存控制器，连接Siemens VirtuaLab transactor（仿真PCIe/CXL Root Complex）
  • QEMU建模CPU运行guest Linux作为PCIe/CXL主机
  • C/C++基准程序在guest中生成内存读写请求

软件集成架构

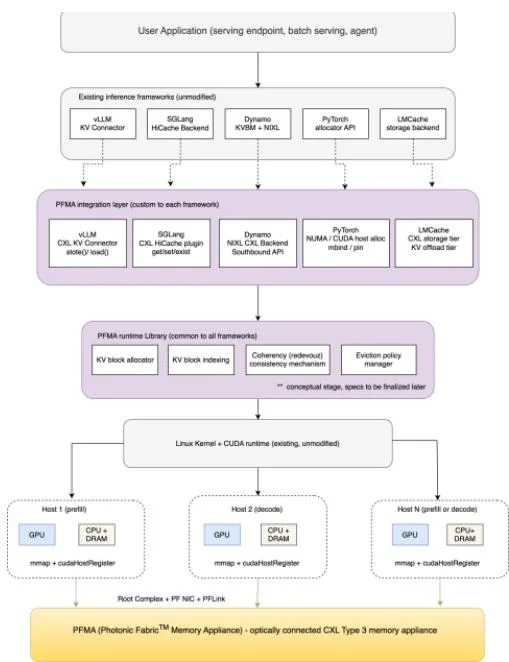

软件集成

OS级设备发现：

  1. 启动时平台固件通过PCIe链路训练发现设备
  2. DVSEC标识CXL能力，HDM寄存器确定容量和交叉粒度
  3. CEDT包含CHBS和CFMWS描述主机物理地址范围
  4. Linux CXL子系统验证CEDT，配置HDM解码器，暴露为Device-DAX设备（/dev/daxN.M）

多主机共享内存：

  • 每主机通过mmap()映射DAX设备，cudaHostRegister()注册CUDA页锁定
  • 共享数据结构使用偏移地址（offset-based addressing）而非虚拟指针
  • Rendezvous一致性：生产者写KV块后发rendezvous信号，消费者观察rendezvous后访问

推理框架集成（无需修改引擎内部）：

框架集成方式
vLLMCXL KV connector — store()/load()通过cudaMemcpyAsync实现GPU↔PF DMA
SGLangHiCache storage backend — get/exist/set接口，注册为HiCache层级树中的新层
DynamoNIXL backend plugin — 实现South-Bound API（registerMem, connect, prepXfer, postXfer），自动路由到所有NIXL集成引擎
PyTorchNUMA-aware CPU allocator（mbind）或CUDAHost allocator；未来PyTorch RFC支持原生内存类型标注

六、实验结果

KV缓存检索效率表征（Table I）

跨多代GPU + LLaMA模型的系统性测量，batch sizes {1, 2, 8, 16, 32}：

模型平台主机内存加速磁盘存储加速
LLaMA-8B1×A1003.3×–27.5×0.53×–1.72×
LLaMA-8B1×H1001.9×–11.8×—
LLaMA-8B1×H2001.5×–17.2×0.38×–1.27×
LLaMA-70B2×H2002.7×–51.4×—
LLaMA-405B8×H2002.7×–100.0×2.1×–9.7×
Maverick8×H2002.7×–23.1×—
Scout8×H2002.6×–54.6×—

关键发现：

  • 405B模型在8×H200上达100×加速：KV缓存需求大（48GB/100K tokens vs 8B的12GB），8 GPU聚合带宽达165 GB/s
  • 主机内存加速随模型大小和上下文长度显著增长
  • 磁盘存储加速有限（最高9.7×），受带宽瓶颈制约

带宽表征（仿真）

PF Memory Module在16个端口上实现100%带宽利用率，每端口25.6 GB/s（扣除协议和元数据开销后）。该吞吐在32B–1KB传输大小和线性/随机访问模式下均保持，确认HBM缓存提供充足带宽余量。

延迟表征（仿真）

延迟分解

延迟分解公式：

T=TCXL_req+Tmem+TCXL_resp(1)T = T_{\text{CXL\_req}} + T_{\text{mem}} + T_{\text{CXL\_resp}} \tag{1}

其中 TCXL_reqT_{\text{CXL\_req}} 为CXL控制器请求处理时间，TmemT_{\text{mem}} 为从CXL协议接口到内存子系统的传播时间，TCXL_respT_{\text{CXL\_resp}} 为CXL控制器响应处理时间。

空闲延迟（Idle）：

操作TCXL_reqT_{\text{CXL\_req}}TmemT_{\text{mem}}TCXL_respT_{\text{CXL\_resp}}总延迟
Write24 ns153 ns47 ns224 ns
Read24 ns212 ns47 ns283 ns

负载延迟分布

负载延迟（Loaded）：

  • Write：集中在210–250 ns范围，中等负载敏感性
  • Read：275–290 ns为主，尾部延伸至320 ns（数据返回依赖增加排队延迟）

对比电气CXL：Beluga（CXL 2.0交换内存池）平均CPU-to-pool延迟800–900 ns（64字节访问）。PF Memory Appliance平均350 ns，降低超过50%。

服务性能评估（LLMServingSim仿真）

TTFT与缓存命中率

配置：LLaMA 405B，8×H200 DGX，2TB主机DRAM

配置32TB PF Appliance2TB Baseline
50会话TTFT 2,690 msTTFT 2,690 ms
100会话TTFT 2,690 msTTFT 8,156 ms（3×劣化）
300会话TTFT 2,690 msTTFT 17,754 ms（6.6×劣化）
缓存命中率82%100会话起下降，300会话时6.35%

工作负载：多轮对话，每对话10轮，每轮5,120输入token + 500输出token，512 token共享系统前缀。

关键发现：

  • PF Appliance的32TB容量使TTFT保持平坦（2,690 ms），不受会话数影响
  • 2TB baseline在100会话时LRU驱逐开始强制重计算，TTFT急剧上升
  • 300会话时差距达6.6×，前缀命中率从82%崩溃至6.35%
  • 单8×H200系统可服务64×更多并发多轮对话

七、相关工作

KV缓存管理系统

  • PagedAttention (vLLM)：块式KV管理，碎片从60-80%降至<4%
  • RadixAttention (SGLang)：基数树自动前缀复用
  • HiCache (SGLang)：GPU/CPU DRAM/分布式存储分层，6×吞吐 + 80% TTFT降低
  • Dynamo KVBM (NVIDIA)：最完整的分层层次 + KV感知路由 + NIXL跨节点传输
  • LMCache：中间件抽象异构后端 + 内容哈希去重
  • Mooncake：集群级KV缓存分离，但受RDMA带宽限制（~15 GB/s/NIC）
  • CacheBlend：选择性地重计算5-18% token实现非前缀复用
  • CacheGen：KV缓存压缩3.5-4.3×
  • InfiniGen：投机预取关键KV条目
  • KVQuant：亚4-bit量化支持10M+ token上下文
  • FlashAttention：最小化GPU SRAM↔HBM数据移动

CXL内存分解

  • Pond：8-16 socket CXL池，70-90 ns开销，机架级>180 ns
  • DirectCXL：8.3×低于RDMA的延迟
  • TPP：透明页放置（已并入Linux内核）
  • Melody：商业CXL设备延迟不稳定，p99.99 > 700 ns–1 μs
  • COAXIAL：用CXL替代所有DDR，1.39×平均加速
  • TraCT：CXL机架级KV缓存共享
  • Beluga：CXL作为KV传输基底和前缀缓存

光子互连

  • Broadcom Tomahawk 6：集成光引擎，~5 pJ/bit
  • Intel OCI：4 Tbps at 5 pJ/bit，100m距离
  • GeSi EAM：>100 GHz带宽，亚100μm长度；400 Gb/s每通道
  • Lightmatter Passage M1000：34芯片，114 Tbps光带宽
  • Ayar Labs TeraPHY：8 Tbps UCIe光学芯片，支持CXL协议
  • NVIDIA SN6800：集成光纤shuffle验证了无源光shuffle概念

PF Memory Appliance的独特定位：结合CXL load/store语义 + 无源16×16光纤shuffle，实现无交换机机架级内存池化，直接解决电气CXL三大限制（距离、延迟、功耗）。

八、总结

核心贡献

  1. 系统性表征：跨A100/H100/H200 + LLaMA 8B-405B + 上下文至4M tokens的KV缓存检索效率测量，量化容量-带宽差距
  2. PF Memory Appliance架构：无源光纤shuffle替代电气交换机，32TB共享DDR5 + 1.125TB HBM3E，16主机全网格拓扑
  3. 仿真验证：Siemens Veloce Strato-M仿真显示>50%延迟降低 + 100%带宽利用率；LLMServingSim显示6.6× TTFT改善
  4. 软件集成方案：vLLM/SGLang/Dynamo/PyTorch现有可插拔接口集成，无需修改引擎内部

局限性

  • 磁盘存储实验仅覆盖8B和405B模型，MoE变体（DeepSeek/Qwen）待评估
  • 服务性能来自仿真参数输入LLMServingSim，物理硬件端到端验证待完成
  • 当前仅评估单主机到PF Appliance，多主机共享KV复用场景待扩展
  • 成本效益分析（对比CXL交换机层次、主动光互连、增加服务器）待补充
  • 物理PF Memory Appliance硬件预计”今年晚些”可用

技术影响

PF Memory Appliance展示了光子互连在解决CXL电气限制方面的潜力：无交换机全网格拓扑提供确定性低延迟，光纤距离无关性实现真正的机架级内存分解。若物理验证成功，该架构可能成为未来LLM推理基础设施的关键组件，尤其适用于多轮对话和长上下文工作负载的KV缓存管理。
