Kaleido: 基于通道级时空相关性的视频扩散 Transformer 算法-硬件协同设计

一、论文概述

项目	内容
标题	Kaleido: Algorithm-Hardware Co-Design for Video Diffusion Transformers by Exploiting Latent Space Correlations
作者	Wenxuan Miao, Haosong Liu, Weiming Hu, Zihan Liu, Aiyue Chen, Jianlin Yu, Yiwu Yao, Yiming Gan, Jieru Zhao, Jingwen Leng, Minyi Guo, Yu Feng
机构	Shanghai Jiao Tong University, Shanghai Qi Zhi Institute, Huawei Technologies, ICT CAS
论文	arXiv:2607.13770
发布	2026-07-15 (v1)
许可	CC BY 4.0
关键词	Video Diffusion Acceleration, Algorithm-Hardware Co-Design

二、核心思想

Video Diffusion Transformers (vDiTs) 生成高质量视频但计算成本极高，主要由两个因素决定：

去噪时间步数量（30-100 步）
自注意力的二次复杂度（ $\mathcal{O}(N^2)$ ）

随着蒸馏（TurboDiffusion）、缓存（PAB、Δ-DiT）等技术大幅减少时间步，自注意力已成为主要瓶颈（占 vDiT 总执行时间 ~68%）。

现有加速方法多从 LLM 借鉴稀疏注意力技术（SVG、MInference、Radial Attention 等），但这些方法直接迁移到视频生成存在根本性问题：

LLM token 离散、分层语义，可安全剪枝长程无关依赖
视频 token 密集且承载连续视觉语义，每个 token 都对空间连贯性和时间一致性至关重要
早期去噪步需要全局信息，简单稀疏化导致运动不连续和闪烁伪影

Kaleido 提出算法-硬件协同设计，利用潜在空间中通道级时空相关性来加速 vDiTs 的所有操作：

核心洞察：vDiT 注意力模式的多样性根源是 RoPE 编码——不同通道组（t、x、y）编码不同方向的位置频率信息。主导通道决定了注意力图呈现”空间模式”（重复 tiles）还是”时间模式”（强对角相关）。

三、技术架构

整体框架

Kaleido 由两大部分组成：

通道级复用算法（算法层）：识别可复用的计算并跳过冗余
可重构 PE 阵列 + 数据分发器（硬件层）：高效支持复用算法

核心公式

扩散过程（预备知识）：

x'_{t-1} = \alpha_t (x'_t - \beta_t z'_t) + \sigma_t n'_t, \quad z'_t = \Phi(x'_t, t) \tag{1}

自注意力：

\text{Attention}(Q, K, V) = \text{Softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right) V \tag{2}

其中 $P = QK^T \in \mathbb{R}^{N \times N}$ 为注意力图，计算复杂度 $\mathcal{O}(N^2 \times d)$ 。

RoPE 编码：

\text{RoPE}([x, y]) = (\cos\theta \cdot x - \sin\theta \cdot y, \sin\theta \cdot x + \cos\theta \cdot y) \tag{3}

其中 $\theta_{p,i} = p / 10000^{2i/d}$ 。vDiT 将 $d$ 通道分成三组：t-dim、x-dim、y-dim。

自注意力的相似性度量（沿预定义方向）：

\Delta(x_a, x_b) = |x_a - x_b| \tag{4}

其中 $x_a$ 和 $x_b$ 是两个相邻 token 的单通道值。

其他操作的窗口式相似性度量：

\Delta(a) = \sqrt{\sum_{i=0}^{w-1} (a_i - \bar{a})^2 / w}, \quad \bar{a} = \sum_{i=0}^{w-1} a_i / w \tag{5}

其中 $a$ 为沿一个通道的激活窗口， $w$ 为窗口大小。

通道分组机制（Table 1）

模型	T-dim	X-dim	Y-dim
HunyuanVideo	16	56	56
Wan2.1	44	42	42
TurboDiffusion	44	42	42
CogVideoX	32	48	48
LongCat	44	42	42
OpenSoraPlan	32	32	32

设计决策：为简化调度和硬件映射，每个通道组限制沿一个固定方向复用（t→x, x→y, y→t）。

通道级复用算法（四步流程）

Step 1：计算相似性

沿预定义方向计算相邻 token 对之间的 $\Delta$

Step 2：两级阈值检测

若 $\Delta < \theta_{th1}$ ：标记为”完全复用”
若 $\theta_{th1} \leq \Delta < \theta_{th2}$ ：标记为”部分复用”
默认设置： $\theta_{th1}$ 保留前 5 bit 精度， $\theta_{th2}$ 保留前 3 bit 精度（8-bit 定点）

Step 3：部分注意力分数计算

完全复用：直接复用前一个 token 的部分注意力分数
部分复用：仅计算后续 4 bit（half-colored blocks）
不复用：执行完整 8-bit 乘法

Step 4：结果聚合

聚合所有通道组的部分注意力分数，计算最终注意力分数

复用算法总览

复用算法

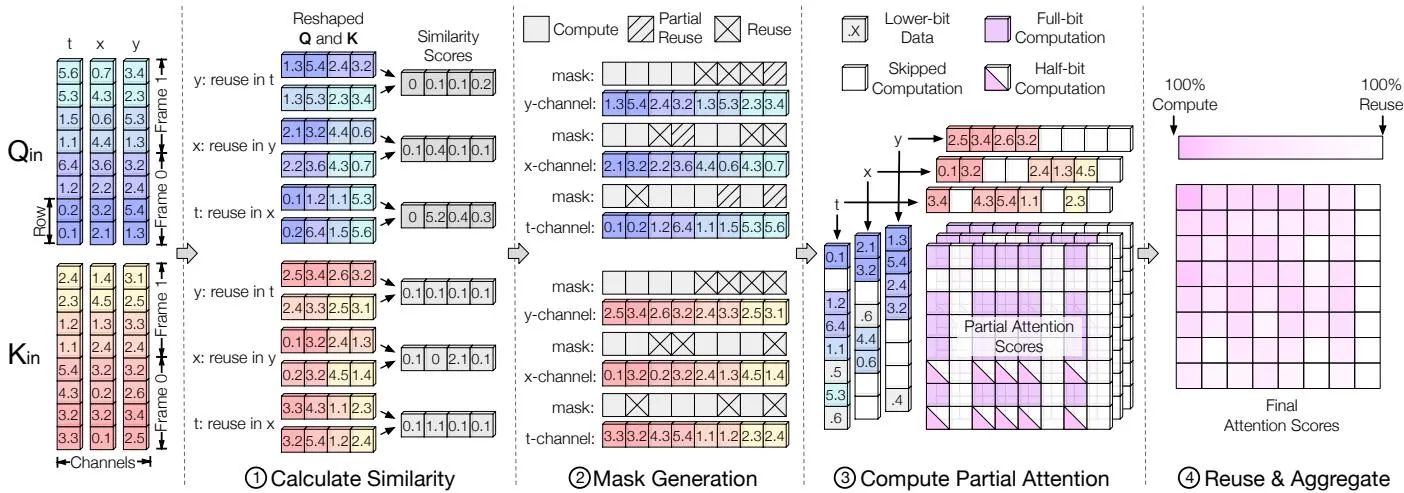

图 8. 通道级复用算法四步流程：(1) 计算相邻 token 沿选定轴的相似性，(2) 基于相似性识别可复用 token，(3) 计算部分注意力分数（可复用的 token 跳过显式计算），(4) 聚合结果。 $\theta_{th1}=0.1$ ， $\theta_{th2}=1$ 为示例值。

关键设计决策

为什么选择”复用”而非”跳过”？

稀疏注意力直接跳过低值 $QK^T$ 计算
Kaleido 复用前一个 token 的部分结果，保留被利用的注意力信息
Fig. 9 显示：在相同 token 节省率（85%）下，Kaleido 的 MSE 比两种跳过方法低一个数量级

为什么选择”通道级”而非”token 级”？

视频生成需要保持像素级的密集平滑内容
Token 级合并（如 Token Merging、AdapTiV）丢失关键细节
不同通道组编码不同方向信息，通道级复用更精确

为什么选择”离线阈值”？

Fig. 10 显示阈值对最终输出质量对 prompt 不敏感
可离线预设并应用于所有输入

vDiT 通道复用机制验证

通道复用

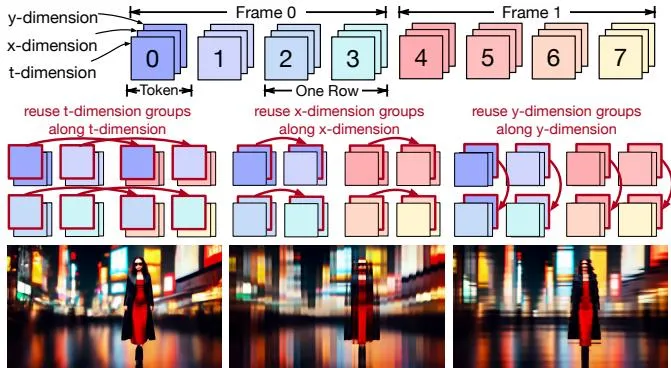

图 6. 不同通道组如何决定最终生成质量：上部分说明如何通过红色箭头复用不同通道组（T、X、Y），下部分展示复用后的结果。

T 通道 MSE

图 7a. T 通道组在不同去噪步复用不同方向的 MSE 损失

X 通道 MSE

图 7b. X 通道组在不同去噪步复用不同方向的 MSE 损失

Y 通道 MSE

图 7c. Y 通道组在不同去噪步复用不同方向的 MSE 损失

图 7. 复用不同方向对不同通道组引入的 MSE 损失。对于给定通道组，沿其他两个方向复用比沿其自身方向复用产生更低的 MSE 损失——验证每个通道组主要捕获其对应维度的信息。

注意力模式分析

注意力模式

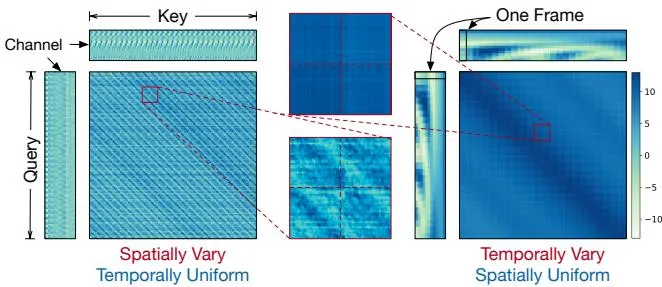

图 5. vDiT 中各种注意力模式示例，可分为空间模式（重复”tiles”捕获单帧内空间相关性）和时间模式（强对角相关捕获跨帧时间相关性）。两种模式均由 RoPE 编码和 Q/K 中的主导通道驱动。

四、硬件架构设计

整体架构

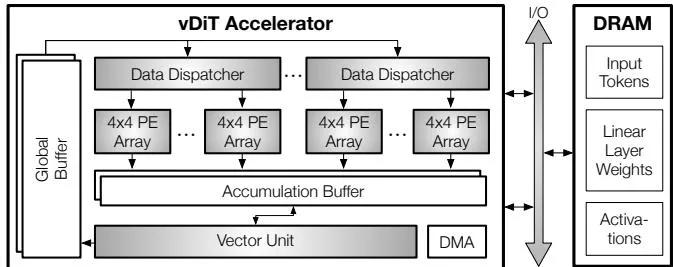

图 11. Kaleido 加速器整体架构：包含一组数据分发器、多个 PE 阵列和一个向量单元。PE 阵列负责 vDiTs 中计算密集型矩阵运算（自注意力），向量单元处理 Softmax 等逐元素操作。全局缓冲区和累加缓冲区均采用双缓冲设计。

主要组件：

PE 阵列：128×128，每阵列 4×4 PEs，基于 1 GHz 经典 systolic array
向量单元：512 lane 并行，处理 Softmax 等
全局缓冲区：64 MB（输入数据 + 模型权重）
累加缓冲区：32 MB（输出数据）
数据分发器：调度器 + 匹配器，缓解 PE 利用不均

面积分析（Table 2）：

组件	配置	面积 (mm²)
4×4 PE 阵列	128×128	25.1
数据分发器	64×32	1.3
片上缓冲区	64 MB + 32 MB	68.4
总计	-	94.8

相比基线 systolic array（96 MB 缓冲区），PE 增强增加 6.6% 面积，数据分发器增加 1.3% 面积
TSMC 16nm FinFET 工艺
8-bit 定点数表示

通道分区与 PE 映射

计算顺序

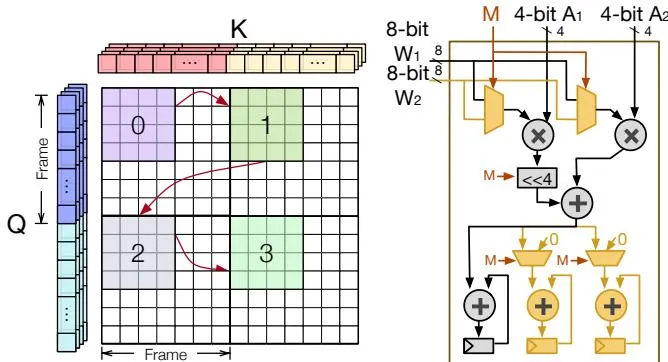

图 12. 沿 t 轴复用时的自注意力计算顺序：每 2×2 帧组成一个组，同一 N×N tile 跨 2×2 帧映射到单个 PE 阵列。N=4 时，先处理帧 0 的 4×4 注意力元素，然后依次计算帧 1、2、3 的相同元素。

PE 工作流（output-stationary 改进）：

每 2×2 帧组映射到 PE 阵列
相同 N×N tile 跨 2×2 帧由同一 PE 阵列处理
以通道组为单位计算部分累加
完成一个通道组后存储到累加缓冲区

PE 单元设计

PE 单元

图 13. 单个 PE 单元设计：基于标准 8-bit MAC 单元增强。黄色部分为新增逻辑（两个额外寄存器 R1/R2 + 多路复用器）。控制信号 M 配置 PE 处于不同执行模式。

复用感知数据流（4 种模式）

数据流

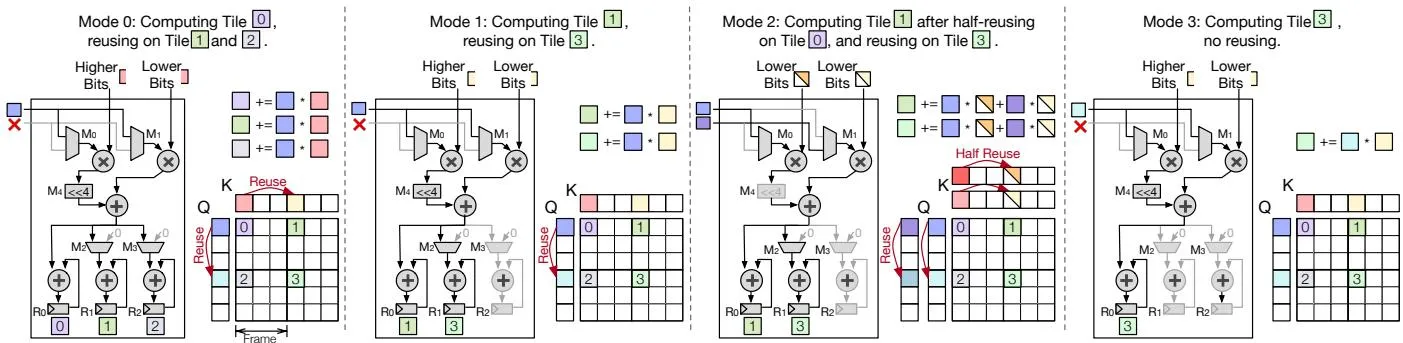

图 14. 单个 PE 的复用感知数据流：每帧 3×3 tiles 构成注意力图。展示沿 t 维复用的 4 种代表性执行模式，灰色表示计算中禁用的部分。

Mode 0：处理 Tile 0，三个寄存器存储 Tile 0/1/2 的累加值。K 从列端口读，Q 从行端口读，M2/M3 控制累加到 R1/R2。

Mode 1：处理 Tile 1 或 Tile 2，可被 Tile 3 复用。R2 存储 Tile 2 中间结果，R0/R1 存储 Tile 1/Tile 3 累加值。

Mode 2：Tile 1/Tile 2 部分复用 Tile 0 的前 h bit。两个 4-bit K 值通过列端口并行处理，结果分别累加到 R0/R1。

Mode 3：处理最后一个 tile（Tile 3），R1/R2 禁用，结果累加到 R0。

数据分发器设计

数据分发器

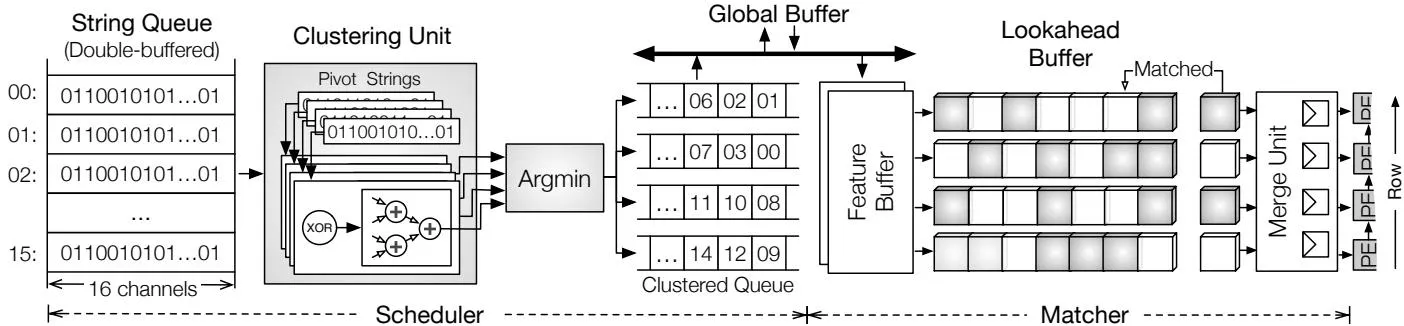

图 16. 数据分发器设计：由调度器和匹配器组成。调度器将具有相似复用模式的 token 分组以提高 PE 利用率；匹配器将每个 token 组内的通道配对以组合兼容的输入对。

调度器（Scheduler）：

64 entry string queue，每个 entry 16-bit 字符串
随机选 4 个 pivot，计算 Hamming 距离，分配到最近 cluster
每个 cluster 容量 16 strings
可流水化，与后续矩阵计算重叠

匹配器（Matcher）：

每个 PE 阵列配一个 matcher
每个 cycle 检查 4 个 token 的一个通道值
找到匹配则合并两个输入值；否则单独输入

能耗占比：仅占总能耗 0.1%

五、核心创新

创新点	说明	依据
首次系统表征 vDiT 通道级时空相关性	揭示注意力模式多样性根源是 RoPE 编码的通道分组	Sec. 3 理论分析 + Fig. 7 MSE 验证
通道级复用算法	基于两级阈值识别完全/部分可复用 token，复用前一个 token 的部分结果	式(4)(5)，>17 dB PSNR 提升
可重构 PE 设计	基于 8-bit MAC 增强 4 种执行模式，灵活适配不同复用模式	Fig. 13-14
数据分发器（调度器+匹配器）	解决不规则稀疏性导致的 PE 利用不均，PE 利用率从 69.4% 提升至 85.2%	Fig. 16，Sec. 7.3 消融
端到端算法-硬件协同设计	算法发现的通道级相关性直接指导硬件数据流设计	4 个主流 vDiT 模型验证

六、代码实现分析

硬件实现：基于经典 systolic DNN 加速器，16nm 工艺
RTL 验证：使用 Synopsys 工具综合，Cadence 布局布线
功耗仿真：Synopsys PrimeTimePX + 完整 annotated switching activity
DRAM 模型：16 通道 DDR5-6400，基于 Micron 规格
周期级仿真器：各组件延迟和能耗参数化自 post-synthesis 结果
PE 数量：512×512 PEs @ 1 GHz（所有加速器基线统一）
数值精度：8-bit 定点数

七、实验结果

7.1 生成质量

Kaleido 量化结果（vs 三种近似基线 Cambricon-D、AdapTiV、Exion）：

模型	Kaleido PSNR (dB)	Cambricon-D PSNR	SSIM 范围	LPIPS
HunyuanVideo	29.9	12.9	0.87-0.90	最佳
Wan2.1	24.5	—	—	—
TurboDiffusion	24.4	—	—	—
CogVideoX	26.5	—	—	—

PSNR 提升 >17 dB（vs Cambricon-D）
所有模型 PSNR 提升 >6 dB（vs 所有先前的加速器方法）
SSIM 达到 0.87-0.90，基线仅 0.50-0.78
VBench 分数 ~0.81（与基线持平），优于所有近似方法

图像质量对比：

PSNR

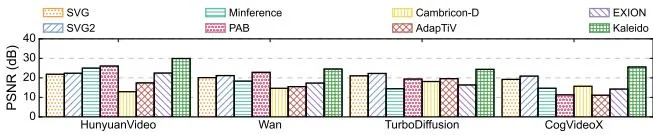

图 17a. PSNR 对比（越高越好）

SSIM

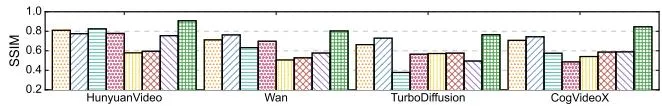

图 17b. SSIM 对比（越高越好）

LPIPS

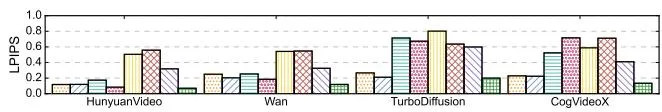

图 17c. LPIPS 对比（越低越好）

VBench

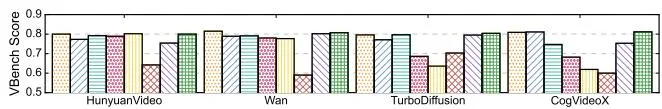

图 17d. VBench 分数对比（越高越好）

定性对比

图 17e. HunyuanVideo 上的定性对比（放大查看细节）

7.2 性能对比

加速比（相对 A100）：

模型	Kaleido	AdapTiV	Cambricon-D	Exion	Ditto
HunyuanVideo	6.6×	~5×	低	低	低
Wan2.1	5.6×	—	—	—	—
TurboDiffusion	5.2×	—	—	—	—
CogVideoX	6.1×	—	—	—	—

能耗节省（相对 A100）：

模型	Kaleido	备注
HunyuanVideo	14.8×	AdapTiV 略高但质量差
Wan2.1	15.6×	—
TurboDiffusion	15.2×	—
CogVideoX	18.4×	最高

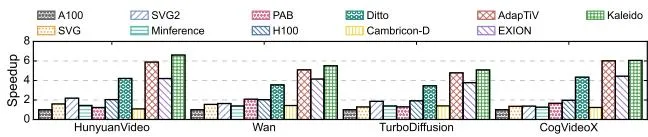

图 18a. 加速比对比

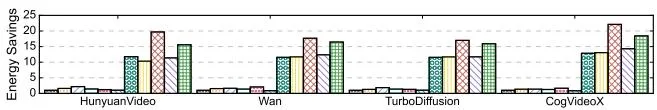

图 18b. 能耗节省对比

操作减少

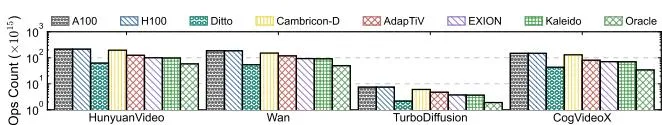

图 18c. 总体操作减少（越低越好）：Oracle 达到 85% 理论操作减少；Kaleido 受硬件约束实际达 ~60%

7.3 消融实验

硬件消融（Fig. 19）：

硬件消融

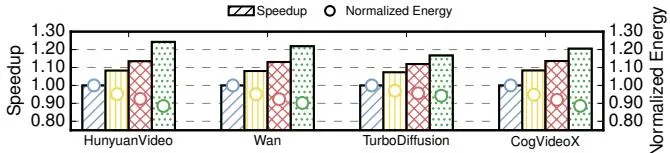

图 19. 硬件组件消融：Kaleido-pe（仅 PE 阵列）vs Kaleido-pe-sh（+调度器）vs Kaleido-pe-m（+匹配器）vs Kaleido（全设计）

加入数据分发器后：1.2× 加速、9.0% 能耗减少
PE 利用率从 69.4% 提升至 85.2%
匹配器（matcher）贡献 > 调度器（scheduler）

算法消融（Fig. 20）：

算法消融

图 20. 在 HunyuanVideo 上应用 Kaleido 到 attention layers only vs all layers 的性能和生成质量对比

应用到所有层（包含 linear projections）有更高加速比
PSNR 几乎不变

MSE 对比（Fig. 9）：

MSE 对比

图 9. Kaleido 复用方法 vs 两种跳过技术的 MSE 对比（20 random prompts）

7.4 灵敏度研究

PE Size（Fig. 21）：

PE Size

图 21. 速度对每个 PE 阵列 PE 大小的灵敏度（相对于 4×4 配置归一化）

更大 PE 阵列降低灵活性，PE 利用率下降
4×4 为最优选择

PE 阵列与缓冲区大小（Fig. 22）：

PE 缓冲区速度

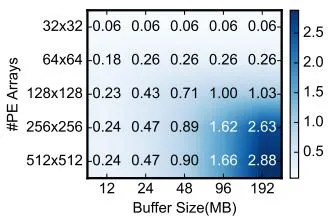

图 22a. 速度对 PE 阵列数量和缓冲区大小的灵敏度

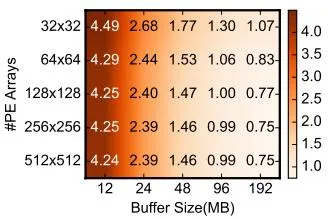

PE 缓冲区能耗

图 22b. 能耗对 PE 阵列数量和缓冲区大小的灵敏度

图 22. 性能和能耗效率对 PE 阵列数量和缓冲区大小的灵敏度（相对于 128×128 PE 阵列 + 96 MB 缓冲区归一化）

阈值灵敏度（Fig. 23）：

阈值灵敏度

图 23. 速度和生成质量对复用阈值 $\theta_{th1}$ 和 $\theta_{th2}$ 的灵敏度

保留更少位：视觉质量显著下降
保留更多位：推理变慢
5/3 bits 是最佳折中

快速运动 Prompt（Fig. 24）：

快速运动

图 24. Kaleido 在 general prompts 和 fast-motion prompts 下的性能和生成质量对比（HunyuanVideo）

快速运动 prompt 速度略低（因时间变化减少可复用相关性）
PSNR 仍保持稳定

Prompt 灵敏度（Fig. 10）：

Prompt 灵敏度

图 10. 复用技术精度对不同 prompt 的灵敏度（20 random prompts）—— 证明阈值可离线预设

7.5 可扩展性

720p 扩展

图 25. 生成 720p 高分辨率视频时不同方法的可扩展性

480p → 720p：Kaleido 加速比和质量均持续提升
因分辨率越高，时空相关性越强

7.6 与 AdapTiV、Exion 的对比

AdapTiV Exion 对比

图 26. Kaleido vs AdapTiV vs Exion 在不同配置下的对比

AdapTiV/Exion 更高压缩比下质量显著下降
Kaleido 在更高速度下保持更高 PSNR

八、相关工作

方向	代表方法	与 Kaleido 关系
扩散加速算法	DDIM, DPM-Solver, PAB, Astraea, ToCa	Kaleido 在通道级粒度工作，与时间步缓存方法互补
稀疏注意力	MInference, SVG, SVG2, Sparse-vDiT	丢弃低值注意力计算；Kaleido 复用保留信息
扩散加速器	Cambricon-D, AdapTiV, Exion, Ditto	探索计算稀疏性和时间步相似性；Kaleido 首次利用通道级时空相关性
稀疏加速	Eyeriss, SparTen, S2TA, A³, SpAtten, Sanger	探索矩阵-矩阵稀疏或注意力稀疏；Kaleido 针对 vDiT 独有特性
时空相似性	EVA², Euphrates, Dify, ASV, VR-DANN, Deja View, Cicero	在 CNN/VR 任务中利用时空相关性；Kaleido 首次扩展到 vDiT 通道级

九、总结

核心贡献

首次系统表征 vDiT 通道级时空相关性：揭示注意力模式多样性根源是 RoPE 通道分组，每个通道组编码特定方向（t/x/y）信息
通道级复用算法：基于两级阈值（默认 5/3 bits）识别完全/部分可复用 token，相比稀疏方法 >17 dB PSNR 提升
可重构 PE 设计：基于 8-bit MAC 增强 4 种执行模式（Mode 0-3），灵活适配不规则复用模式
数据分发器（调度器+匹配器）：PE 利用率从 69.4% 提升至 85.2%，能耗占比仅 0.1%
端到端 6.6× 加速、18.4× 能耗节省：在 4 个主流 vDiT 模型（HunyuanVideo/Wan/TurboDiffusion/CogVideoX）上验证

局限性与未来方向

局限：仅验证 4 个模型、单一工艺（16nm）
未来方向：扩展到更新的 vDiT 模型、探索更低工艺节点

资助

教育部基础与交叉学科突破计划（JYB2025XDXM113）
国家自然科学基金（62532006, 62402312）
上海浦江人才计划（24PJA044）
上海期智研究院创新计划（SQZ202316）
