FlashAccel: Leveraging High-Bandwidth Flash for High-Throughput LLM Inference

一、论文概述

项目	内容
标题	FlashAccel: Leveraging High-Bandwidth Flash for High-Throughput LLM Inference
作者	Xinyu Wang, Yalong Xue, Xiaotian Sun, Xiaoyu Zhang, Chunmeng Dou, Xueqi Li, Xiaoming Chen
机构	（论文未标注，作者姓氏集中于国产体系结构团队；疑似中科院计算所方向）
论文	https://arxiv.org/abs/2607.10186
代码	未公开（实验基于 LLMCompass + 自建 NAND 仿真器，非开源实现）
发布	2026-07-11（提交/在线）
主题	Hardware Architecture (cs.AR)
许可	未声明

二、核心思想

问题定义

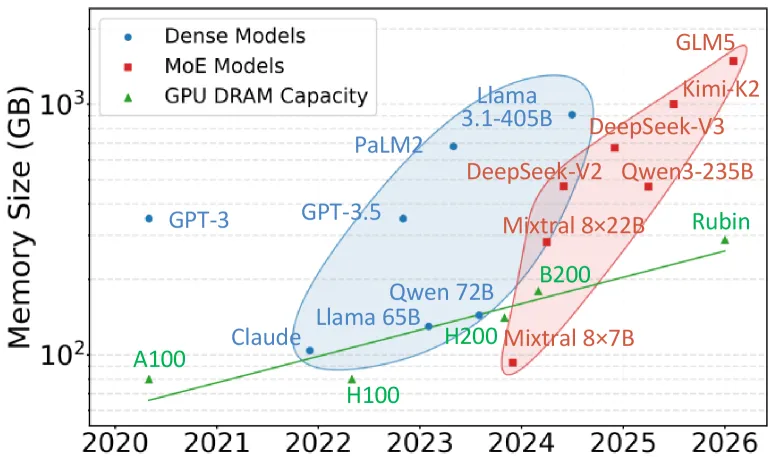

LLM 推理的内存容量需求随模型规模与长上下文（KV cache）快速增长，而 GPU 的 HBM 容量未能同步增长，形成容量墙。High-Bandwidth Flash（HBF，高带宽闪存）提供比 HBM 更高的容量且带宽相当，本是理想的容量扩展介质；但它存在三大集成障碍：

1. 访问延迟高：HBF 读延迟约 $4\mu s$（tR），HBM 仅约 $100ns$，差距达 40×；
2. 带宽利用率低：单 plane 读 4KB 页需 $4\mu s$（≈1 GB/s），聚合带宽难以打满；
3. 缺乏异构资源管理：无法像 HBM 那样被 GPU 统一调度。

解决方案概述

FlashAccel 提出一套软硬件协同设计，把 HBF 集成进 HBM-based GPU，用于承载”大且读主导”的数据（模型权重、KV cache）：

• 架构层：在 HBF 各 die 的空闲硅面积放置 SRAM 缓存，并在系统层提供预取接口，掩盖 Flash 高延迟；
• 数据布局层：为权重与 KV cache 设计专用布局，充分暴露 plane 级并行，逼近峰值带宽；
• 系统软件层：提供 HBF-aware 存储管理层 与 统一虚拟地址编程模型，组织持久化数据并协调异构内存。

实验表明：在 GPU 中集成 6 个 HBF stack，可在 100ms 延迟约束下相对纯 HBM GPU 取得平均每 GPU 吞吐 2.54×、能效 1.93× 的提升。

三、技术架构

硬件设计（Architecture）

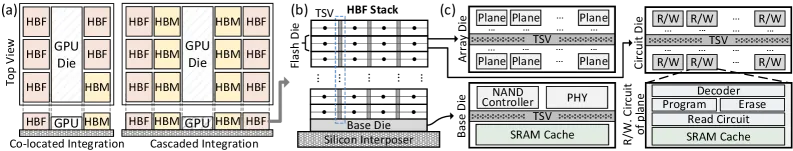

FlashAccel 将 HBF、HBM 与 GPU core 组合为异构加速器，支持两种集成方式：

• CLI（co-located integration，共置集成）：将 HBF 置于 GPU 旁，部分替换 HBM 以提升总容量、降低 HBM 成本；
• CSI（cascaded integration，级联集成）：通过 HBM base die 以菊花链方式连接 HBF，保留更多 HBM stack，最大化 HBM 容量与带宽。

在异构内存体系中二者互补：HBM 存放小且频繁更新的中间数据（低延迟），HBF 存放大且读主导的权重与 KV cache。

HBF stack 结构：每 stack 含 8 个 Flash die（阵列 die + 电路 die，混合键合）堆叠于 base die 之上，TSV 互连；每个 Flash die 扩至 96 planes（参照 Lincoln/XL-Flash 设计）。电路 die 中存在大量空闲硅面积，FlashAccel 在其中放置 SRAM，为每个 plane 提供 SRAM cache；base die 除 NAND 控制器与 PHY 外也集成 SRAM。

延迟掩盖的关键约束（SRAM 容量设计）：

$$\text{SRAM}_{\text{total}} \ge 2 \times \text{Peak\_Bandwidth} \times \text{Read\_Latency}$$

即每个 stack 的总 SRAM 容量需大于 $2\times \text{PeakBandwidth}\times \text{ReadLatency}$，以支撑预取机制。

关键延迟/带宽数字：HBF 读延迟 $t_R=4\mu s$ vs HBM $\approx100ns$（$40\times$ 差距）；CSI 读带宽达 4.6 TB/s，但写带宽峰值仅 245.8 GB/s（写受限，见 §7.4）。

数据布局设计（Data Layout）

数据布局是协同设计的核心：高 HBF 带宽利用率既依赖硬件，也依赖访问是否能匹配 Flash 并行度。

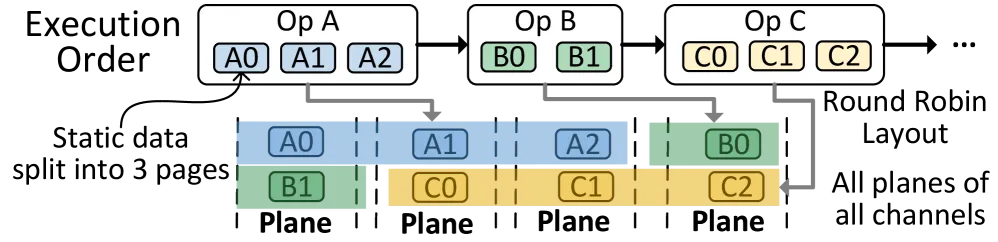

权重布局（Weights in HBF）：将每个算子的静态权重切分为 page 大小单元（如 A0/A1/A2），按执行顺序 round-robin 映射到所有 plane 与 channel，使整组权重在全局上对各 plane 负载均衡；配合 §6 的预取机制顺序加载，逼近峰值带宽。

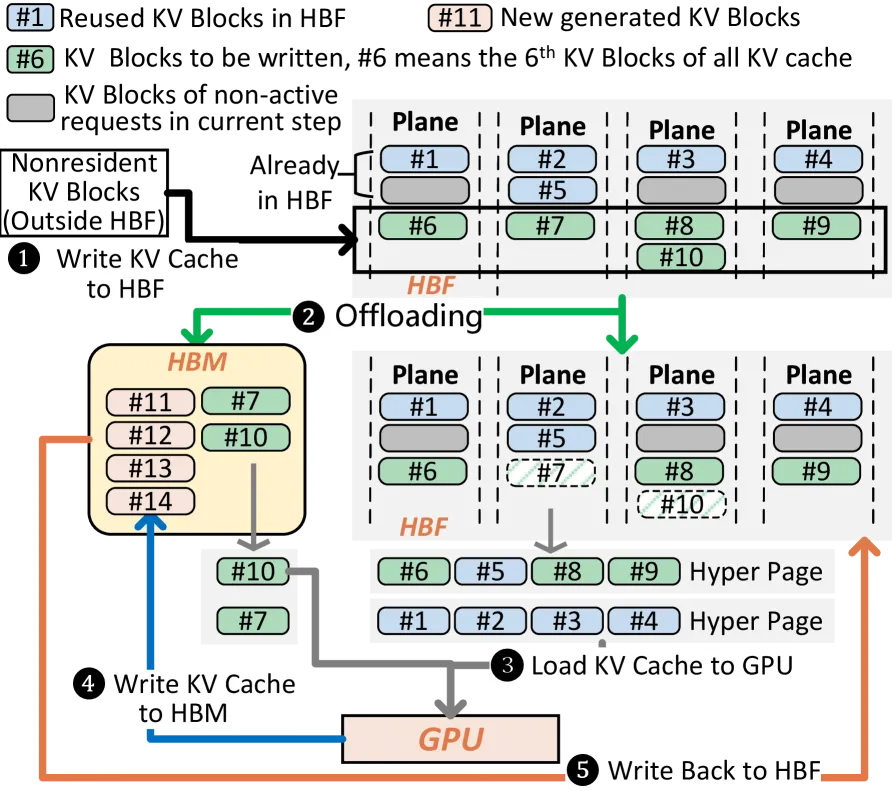

KV cache 布局：KV cache 比静态权重更复杂（活跃请求集合每步变化）。FlashAccel 将每请求 KV block 组织为统一 KV cache 抽象，使写/卸载/读策略能均衡 plane 负载并保持高带宽利用。

系统设计与编程模型

需在两级提供系统支持：① 推理中协调 HBM/HBF/SRAM；② 组织 HBF 中的持久化数据。

• HBF-aware 存储管理层：将模型权重与每请求 KV cache 视为持久化对象，切分为数据单元并维护每对象索引元数据（轻量，避免传统 Flash 栈的厚重软件栈）；
• 编程模型：向程序暴露统一虚拟地址空间，存储层维护定位 HBF 中持久对象的元数据；提出 NandMmap / GroupMmap / GroupArrange / Sr 等映射与预取机制（详见论文图 10–12）。

四、核心创新

创新点	说明	依据
架构级 SRAM 缓存 + 预取	在 HBF 空闲硅面积放置 per-plane SRAM cache，系统层提供预取接口掩盖 $4\mu s$ 读延迟	消融：关闭预取吞吐下降 55%
权重/ KV 专用数据布局	round-robin 跨 plane 映射 + 统一 KV cache 抽象，暴露 plane 级并行	消融：关权重布局 -7%，关 KV 布局 -15%
异构内存编程模型 + 存储层	统一虚拟地址 + 轻量 HBF-aware 元数据，协调 HBM/HBF/SRAM	全优化后延迟仅比 HBM 高 ~4%（含 2% 卸载开销）
HBF 集成方案（CLI/CSI）	两种将 HBF 接入 GPU 的物理方案，互补角色	8×CSI 平均吞吐 2.15×；8×CLI 100ms SLO 下 2.04×

五、代码实现分析

• 论文未发布代码。实验基于 LLMCompass（在其上构建事件驱动仿真器）建模 LLM 推理延迟，并用 ScaleSim 估算 GEMM 延迟；作者扩展了一个 NAND 仿真器，在 plane 粒度建模页访问延迟，并修改 LLMCompass 内存模型以模拟 Flash/SRAM cache 的访问延迟。
• 基线为 DGX-H200 节点（8×H200，每 GPU 6 个 HBM3e stack，141GB / 4.8 TB/s）。HBF stack 按 HBM3e 级带宽、8× 容量设计（详见表 2）。
• 评估配置：8×CSI、8×CLI、4×CSI、4×CLI，并与 8×/16× H200 对比。

六、实验结果

基准测试设置

表 1：评估模型配置（四类代表性模型）

模型	注意力	FFN
Qwen3-235B	GQA / DP @ 188KB/token	MoE / EP
Qwen3-Coder-480B	GQA / DP @ 248KB/token	MoE / EP
LLaMA3.1-405B	GQA / TP @ 502KB/token	Dense / TP
DeepSeekV3-671B	MLA / DP @ 70KB/token	MoE / EP（权重 FP8）

序列长度：长上下文负载取 LongProc 基准平均（输入 8.11K / 输出 2.53K）；智能体负载取输入 15K / 输出 6K。SLO 取 50ms（≈20 tok/s/用户）与 100ms（≈10 tok/s/用户）。

表 2：HBF 配置要点

• 阵列 die：SLC 96 wordline 层，4KB/page；256 pages / 256 blocks / 96 planes，192 Gb/die；plane 面积 1.43 mm²，die 总面积 149 mm²；$t_R=4\mu s$，$t_{Prog}=75\mu s$
• 电路 die：per-plane 32KB SRAM（0.050 mm²）；总面积 143 mm²
• base die：SRAM 8MB
• 单 stack：192GB Flash + 32MB SRAM；CSI 读带宽 4.6 TB/s，写带宽峰值 245.8 GB/s

主要结果

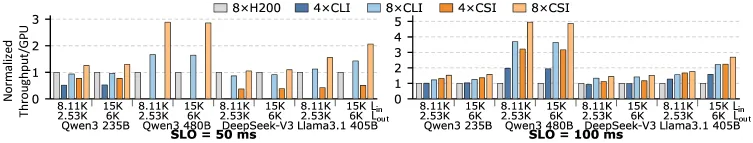

吞吐（decode 阶段，每 GPU 相对基线归一化）：

• 8×CSI 在所有模型/序列长度/SLO 下均优于基线，平均吞吐提升 2.15×（依靠更大 batch size 突破 HBM 容量瓶颈）；
• 8×CLI 在 100ms SLO 下整体提升 2.04×（仅 5 个 HBF stack，带宽低 16.7%）；
• 4×CSI / 4×CLI：HBM 基线 4×H200 甚至放不下权重；放宽到 100ms SLO 后，FlashAccel 在 LLaMA-405B、Qwen3-235B/480B 上仍优于基线（每 GPU 吞吐）；
• 扩展性：扩展到 16 GPU 时，基线因 NVLink→RDMA（带宽降约 9×）几乎无提升甚至下降；8× HBF GPU 系统的每 GPU 吞吐高于 16× HBM GPU 系统（更省 GPU 且更高吞吐/能效）。
• 摘要级 headline（100ms SLO，6 个 HBF stack）：每 GPU 吞吐 2.54×、能效 1.93×（见 §8 结论与摘要）。

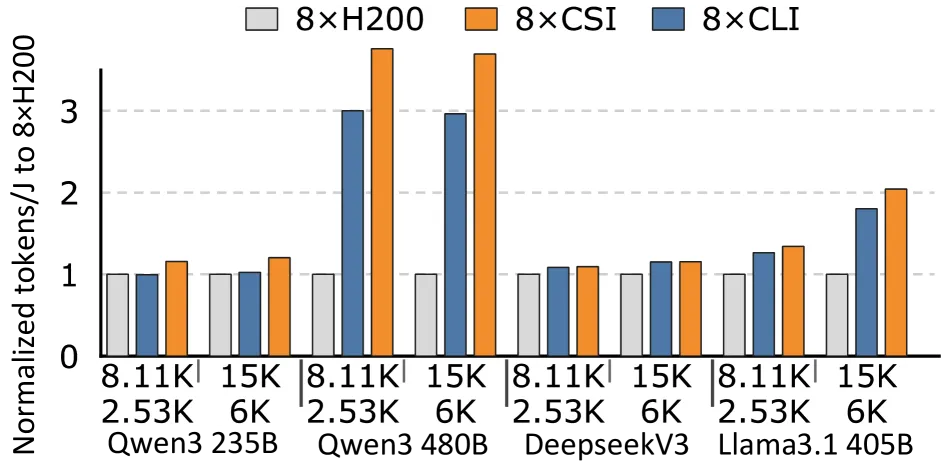

能效：

消融实验

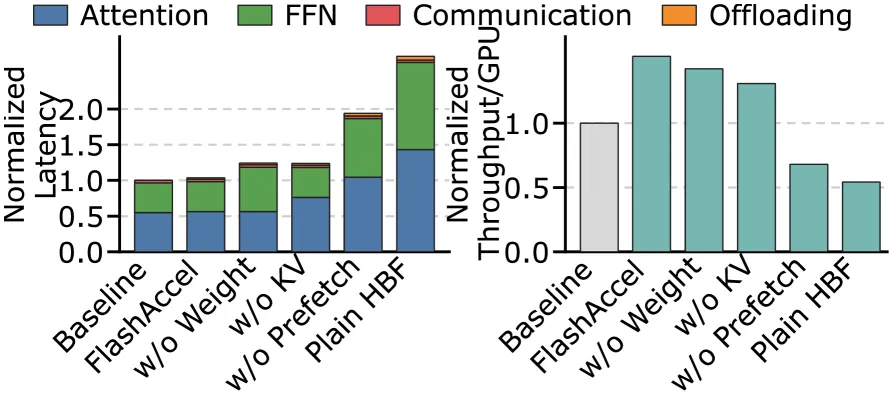

在 Qwen3-235B（batch=256）上逐项关闭优化（100ms SLO 下吞吐）：

配置	相对 FlashAccel 吞吐变化
Plain HBF（无任何优化）	-65%（低于 HBM GPU）
关闭预取（prefetching）	-55%
关闭 KV cache 布局	-15%
关闭权重布局	-7%
全优化（FlashAccel）	基准；延迟仅比 HBM 高 ~4%（含 2% 卸载开销）

结论：预取对掩盖延迟起主导作用，布局优化进一步提升带宽利用率，三项优化缺一不可。

写瓶颈与寿命（§7.4）

• 写受限：读带宽 4.6 TB/s，峰值写带宽仅 245.8 GB/s；
• 寿命：将保留时间从 3 年降到 3 天可将 P/E 循环提升约 10×（100K→1M）；GQA/MLA 等新注意力降低写量，使 KV cache 可放 Flash；
• 实测每 HBF GPU 在 decode 节点最多写 276MB/s KV cache，prefill 节点另写 712MB/s，合计约 1 GB/s，写压力可控。

七、相关工作

• Flash 卸载策略（Sheng et al. 2023; Hu et al. 2025; Alizadeh et al. 2024 等）：将权重/KV cache 卸载到 SSD 缓解 DRAM 容量瓶颈，但 SSD 带宽过低导致 decode 延迟极高，难以用于数据中心；
• 存内计算加速器（Lee et al. 2025b; Sun et al. 2025; Yu et al. 2024）：在 Flash 内放计算单元利用内部带宽，但 Flash 内硅面积受限、算力不足；
• FlashAccel 的差异化：通过提升 plane 级并行 + 专用布局优化实现高带宽，并以协同设计弥合 HBF 与 GPU 的延迟/管理鸿沟。

八、总结

核心贡献

1. 指出阻碍 HBF 将”容量优势”转化为”服务性能”的三大障碍（高延迟、低带宽利用率、缺异构管理），并提出跨架构/数据布局/系统软件的三层协同设计。
2. 架构层引入 SRAM 缓存 + 预取接口 掩盖 Flash 延迟；数据布局层以专用布局充分利用 plane 级并行；系统层给出 HBF 存储管理层 + 统一虚拟地址编程模型。
3. 实验显示：集成 6 个 HBF stack 的 FlashAccel 在 100ms SLO 下相对纯 HBM GPU 取得每 GPU 吞吐 2.54×、能效 1.93×，且 8× HBF 系统吞吐高于 16× HBM 系统。

技术影响

为”用高容量、低成本闪存扩展 GPU 推理内存”提供了可落地的协同设计范式，对长上下文、智能体、MoE 大模型的服务部署（容量墙）具有直接参考价值。

局限性

• 依赖 HBF 新工艺（96 planes/die、SRAM 空闲面积），属前瞻硬件设计，尚无可量产芯片验证；
• 写带宽/寿命仍是短板（依赖降保留时间延长寿命的假设）；
• 评估基于仿真（LLMCompass + NAND 仿真器），非流片/真实板卡实测；
• 代码未开源，结果可复现性受限。

九、参考资源

• 论文：https://arxiv.org/abs/2607.10186
• HTML 全文：https://arxiv.org/html/2607.10186v1
• 基线/工具引用：DGX-H200 (NVIDIA, 2024)；LLMCompass (Zhang et al., 2024)；ScaleSim (Samajdar et al., 2018)；XL-Flash (Kouchi et al., 2020)；Lincoln/Sun et al. 2025（HBF 设计）
• 评估模型：Qwen3-235B / Qwen3-Coder-480B (Yang et al., 2025)、LLaMA3.1-405B (Dubey et al., 2024)、DeepSeekV3-671B (DeepSeek-AI et al., 2025)

关键图示索引

图	文件名
Figure 1 趋势	trends-hbm-capacity.png
Figure 6 架构	architecture-flashaccel.png
Figure 7 权重布局	weight-layout.png
Figure 8 KV 布局	kv-cache-layout.png
Figure 13 吞吐对比	throughput-comparison.png
Figure 15 消融	ablation-latency-throughput.png
Figure 17 能效	energy-efficiency.png
