SharQ: Bridging Activation Sparsity and FP4 Quantization for LLM Inference

一、论文概述

项目	内容
arXiv ID	2606.26587
标题	SharQ: Bridging Activation Sparsity and FP4 Quantization for LLM Inference
作者	Haoqian Meng, Yilun Luo, Yafei Zhao, Wenyuan Liu, Huaqing Zheng, Xindian Ma, Peng Zhang
提交日期	2026-06-25
学科分类	cs.LG, cs.AI
硬件	NVIDIA Blackwell / RTX 5090（NVFP4 + 4:8 in-pairs sparsity）
集成	vLLM

二、核心思想

问题定义：块级 FP4 格式（NVFP4/MXFP4/HiF4）与 N:M 半结构化稀疏都已经进入 Tensor Core 硬件路径。同时组合两者做 LLM 激活压缩仍很难：

激活里存在输入相关的离群值，会主导 FP4 block scale、把 4bit 有效精度吃光；
直接套 N:M 掩码会丢弃中等幅值，把 sparsification loss 和 quantization error 耦合到一条路径上。

前人 outlier 处理路径（LLM.int8/SmoothQuant/AWQ/QuaRot/SpinQuant）虽有效但引入额外存储、异构数据流或额外 kernel，与 FP4 单 kernel 数据流不相容。

解决方案：SharQ 是免训练的推理方法，做在线 sparse–dense 分解：

生成输入自适应的 N:M 掩码 → outlier 主导的稀疏骨干；
骨干量化到 FP4；
定义残差 = 原激活 − 量化后骨干（不是未量化骨干），把 mask 丢失 + 骨干量化误差合并进单个残差；
Sparse FP4 GEMM 处理骨干 + Dense FP4 GEMM 处理残差 → 求和。两路径共享一份 FP4 权重 payload，只用 path-specific scale views 区分；mask 生成、残差构造、layer norm 融进一个 fused preparation kernel。

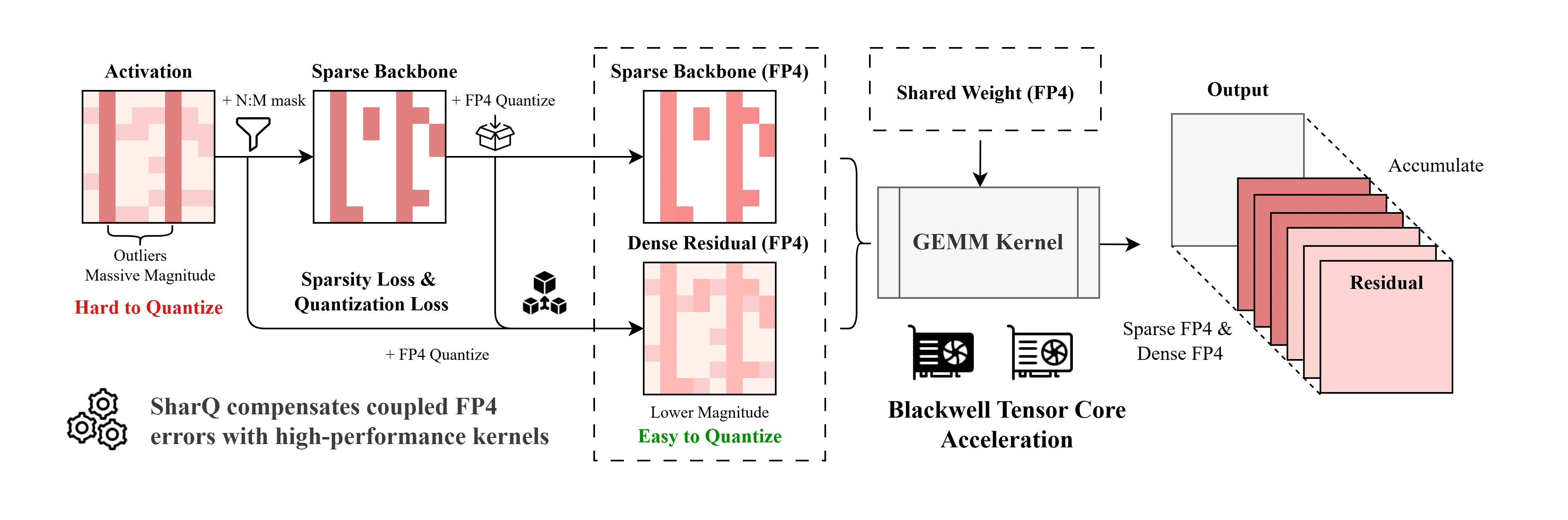

图1 SharQ方法总览

三、技术架构/方法

3.1 前提与优化目标

对线性层 $\mathbf{Y}=\mathbf{X}\mathbf{W}$ （ $\mathbf{X}\in\mathbb{R}^{T\times K}$ , $\mathbf{W}\in\mathbb{R}^{K\times D}$ ），寻找

$\min_{\widehat{\mathbf{Y}}\in\mathcal{H}}\|\mathbf{Y}-\widehat{\mathbf{Y}}\|_F^2$

其中 $\mathcal{H}$ 由目标 FP4 格式 + N:M sparsity + 硬件 GEMM 决定。组内对称量化 $s_\mathcal{G}=\max_i|x_i|/\alpha_\mathcal{B}$ ，NVFP4 是 FP4 值 + 本地 block scale + 二次全局 scale。

3.2 稀疏骨干

对每个 local block 选幅度 top- $k$ （或 target N:M 模式所需 entries）构成掩码：

$\mathbf{X}_{\mathrm{sp}} = \mathbf{M}(\mathbf{X})\odot\mathbf{X},\quad \mathbf{M}(\mathbf{X})\in\mathcal{S}_{N:M}$

NVFP4 用 4:8 in-pairs sparsity，HiF4 用 2:4 sparsity。掩码在线从当前激活计算，无需离线学固定 mask。

3.3 稠密残差（关键设计）

设 $\mathcal{Q}_{\mathrm{sp}}, \mathcal{D}_{\mathrm{sp}}$ 为稀疏路径的量化/去量化算子，稀疏路径实际表示的激活是：

$\widetilde{\mathbf{X}}_{\mathrm{sp}} = \mathcal{D}_{\mathrm{sp}}(\mathcal{Q}_{\mathrm{sp}}(\mathbf{X}_{\mathrm{sp}}))$

残差相对量化后骨干（不是未量化骨干）定义：

$\mathbf{R} = \mathbf{X} - \widetilde{\mathbf{X}}_{\mathrm{sp}} = (\mathbf{X}-\mathbf{X}_{\mathrm{sp}}) + (\mathbf{X}_{\mathrm{sp}}-\widetilde{\mathbf{X}}_{\mathrm{sp}})$

这样 $\mathbf{R}$ 同时携带 mask 掉的信息 + 保留的 outlier 的 4bit 量化误差，把两类误差捏成一个残差重建问题。

3.4 双路径 GEMM 输出

$\widehat{\mathbf{Y}}_{\mathrm{SharQ}} = \mathrm{GEMM}_{\mathrm{sp}}(\mathcal{Q}_{\mathrm{sp}}(\mathbf{X}_{\mathrm{sp}}),\mathcal{Q}_{w,\mathrm{sp}}(\mathbf{W})) + \mathrm{GEMM}_{\mathrm{dn}}(\mathcal{Q}_{\mathrm{dn}}(\mathbf{R}),\mathcal{Q}_{w,\mathrm{dn}}(\mathbf{W}))$

第一项走 Blackwell 硬件加速的 N:M 稀疏 FP4；第二项走 dense FP4 补偿。

3.5 Kernel 设计

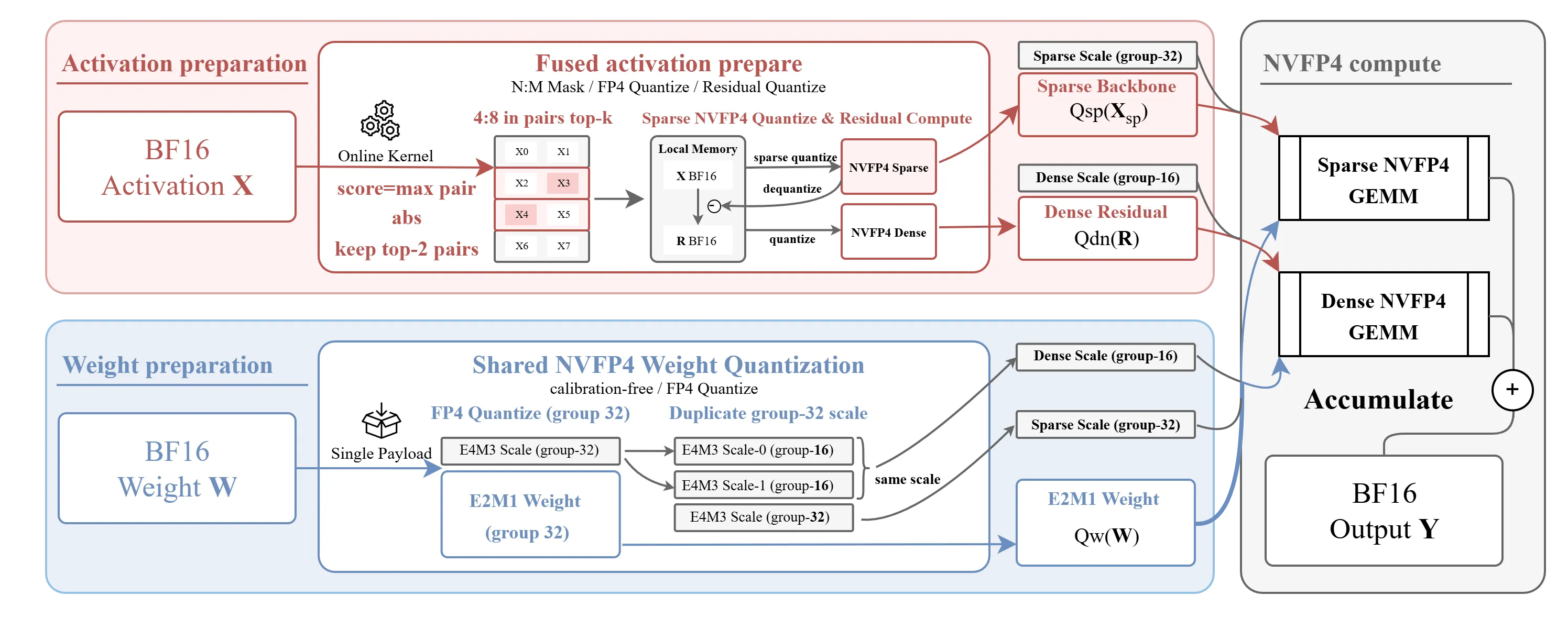

图2 SharQ Kernel dataflow

Fused activation preparation：RMSNorm/PTS + pair-topk 4:8 in-pairs 掩码 + 稀疏压缩 + dense 残差构造，全部融入单一 preparation kernel，抵消掉动态 mask 生成本可能吃掉的 sparse compute 收益。
Shared FP4 weight payload：两路径共享同一份 FP4 权重体，只用不同 scale view（sparse 组32 scale / dense 组16 scale duplicated），避免双份权重存储。
Residual accumulation：dense 分支直接 accumulate 进 sparse 分支输出，无需 materialize 第二完整分支。

3.6 理论分析

Outlier 隔离改善量化友好度：稀疏骨干把 outlier 拉走后，dense 残差的 block scale 不再被 outlier 主导，dynamic range 更集中，更适合低 bit FP4；
误差合并： $\mathbf{X}-(\widetilde{\mathbf{X}}_{\mathrm{sp}}+\widetilde{\mathbf{R}}) = \mathbf{R}-\widetilde{\mathbf{R}}$ ，输出扰动满足 $\|\mathbf{X}\bar{\mathbf{W}}-(\widetilde{\mathbf{X}}_{\mathrm{sp}}+\widetilde{\mathbf{R}})\bar{\mathbf{W}}\|_F \le \|\mathbf{R}-\widetilde{\mathbf{R}}\|_F\|\bar{\mathbf{W}}\|_2$ 。SharQ 关键角色不是让稀疏路径独自逼近全部激活，而是让残差路径联合吸收两类误差。

四、核心创新

创新点	说明
Online sparse–dense decomposition	用输入自适应 N:M mask 抽取 outlier-dominated 骨干，训练/校准/微调全免
残差 = 原激活 − 量化后骨干	把 mask-induced loss 与 sparse-path quant error 合并为单一残差
共享 FP4 权重 + path-specific scale views	两条路径同一权重 payload，避免存储翻倍
Fused preparation kernel	RMSNorm/PTS + mask + 压缩 + 残差融合到一个 op
格式无关	NVFP4 / HiF4 / MXFP4 全通用（分别配对 4:8 / 2:4 / 2:4 sparsity）

五、实验结果

5.1 语言与多模态精度

Table 1（zero-shot + WikiText2）：

Model	Method	Avg (5 tasks)	WikiText2↓	MMLU
Llama-3.1-8B	FP16	72.50	6.25	65.24
	NVFP4	70.32	6.94	61.93
	SharQ	71.55	6.73	63.76
Qwen2.5-7B	FP16	70.94	6.85	74.16
	NVFP4	69.43	7.29	72.06
	SharQ	70.38	7.15	72.83
Qwen3-30B-A3B	FP16	70.07	8.70	79.64
	NVFP4	68.40	9.12	77.72
	SharQ	69.17	8.96	78.79

Llama-3.1-8B：恢复约 56% NVFP4→FP16 平均精度 gap；MMLU +1.83 pp；
Qwen2.5-7B：恢复约 63%；
Qwen3-30B-A3B（MoE）：SharQ 也对专家线性层生效，Avg +0.77 pp。
总恢复率 43–63%，跨模型稳定。

Table 2（Qwen3-VL-8B 五个 VQA 基准）：NVFP4 相对 FP16 掉 −1.40 pp → SharQ 恢复到 −0.80 pp（≈43% gap）；TextVQA 恢复率 52%，POPE 涨 0.47 pp。

5.2 端到端服务效率

vLLM + RTX 5090，Llama-3.1-8B，batch=4，seqlen 256–2048：

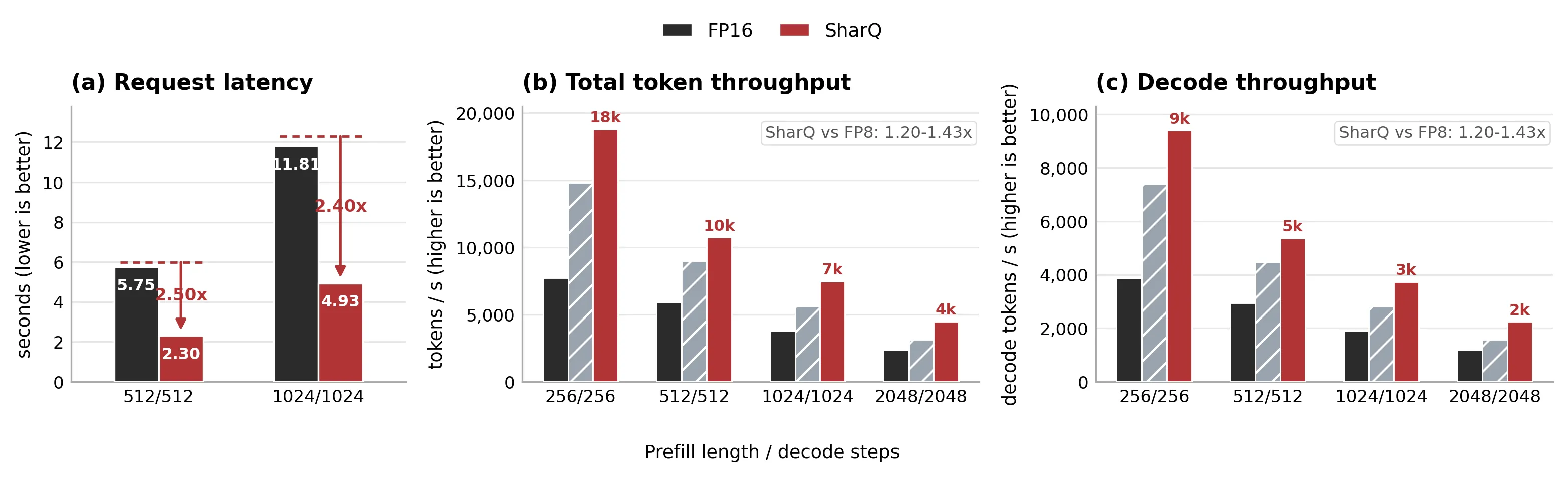

图3 端到端服务效率

相对 FP16 延迟降 55–60%（seqlen 256: 2.85s → 1.17s = 2.4×；seqlen 2048: 24.88s → 11.11s = 2.2×）
相对 FP16 总吞吐 1.8–2.4×
相对 FP8 总吞吐 1.2–1.4×（seqlen 2048: 4491 vs 3146 tok/s = 1.43×）

Table 3（Wan2.2-T2V-A14B 4×RTX 5090）：

Method	480P	720P
FP16	223.41s	717.88s
SharQ	182.21s (1.23×)	648.04s (1.11×)
SharQ+SageAttention	141.63s (1.58×)	457.88s (1.57×)

5.3 消融

FP4 格式泛化（Qwen3-30B-A3B）：SharQ 对 NVFP4/HiF4/MXFP4 均有增益。MXFP4 最弱（幂次2 scale + 大组），SharQ 让 WikiText2 从 9.70 降到 9.19（−0.51），HellaSwag +1.36pp、Lambada +2.84pp、WinoGrande +1.82pp、BoolQ +0.80pp。

Sparse/Dense 路径组合（Table 5, NVFP4, Llama-3.1-8B）：

组合	WikiText2↓	MMLU
Sparse only	82.95	25.78
Dense+Dense	6.63	63.61
Sparse+Sparse	6.95	61.93
SharQ (Sparse+Dense residual)	6.73	63.76

只用 sparse 灾难性失败（信息全丢），Sparse+Sparse 与 NVFP4 baseline 打平，SharQ 稀疏骨干 + dense 残差匹敌纯 dense 双路径但保留稀疏加速，验证不对称分解是关键。

Kernel 延迟拆解：

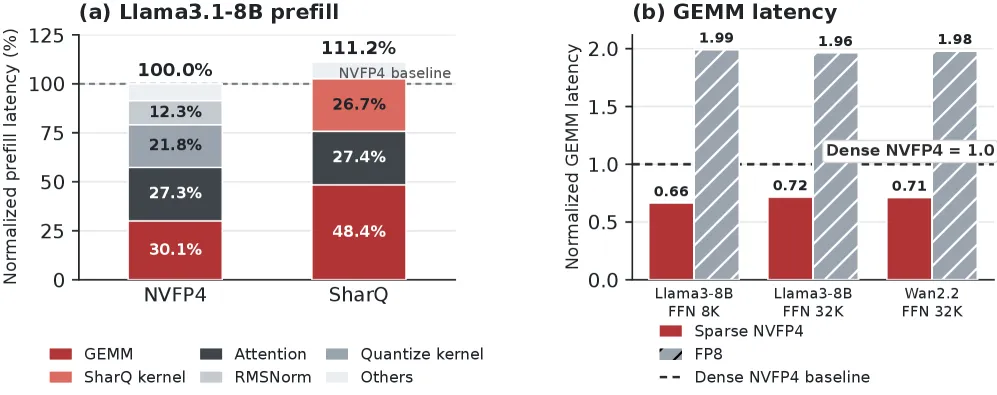

图4 prefill延迟拆解

SharQ 单一 fused kernel 取代原来分离的 Quantize + RMSNorm；
Sparse NVFP4 GEMM 延迟 = dense NVFP4 的 0.66–0.72×；
FP8 延迟基本是 dense NVFP4 的 ~2×。

六、总结

核心贡献

将 FP4 量化与 N:M 半结构化稀疏协同用作推理原语，免训练、免校准、免模型专用调参；
相对量化后骨干定义残差是理论关键，把 sparsification 和 quantization 两类误差合并为单一残差；
共享 FP4 权重 + path-specific scale views + fused preparation kernel 让方案在真实硬件（Blackwell RTX 5090）跑得动；
语言 / MoE / VLM / 视频扩散全场景验证。

技术影响

展示 FP4 + N:M sparsity 硬件路径的第一条”可组合、精度好”实践；
定义了一种输入自适应 outlier 提取的推理时压缩范式，与 SmoothQuant/AWQ 等离线离群处理正交；
与 SageAttention 等 attention 优化组合 1.57–1.58× 视频生成加速，展示了与其他 kernel 优化的可叠加性。

局限性

需要硬件支持 N:M 稀疏 Tensor Core（当前只在 Blackwell 上评估）；
对 attention kernel 无直接优化（720P 视频生成加速 1.11× 反映了 attention 占比问题）；
免训练场景下 gap 恢复上限约 63%，若允许 QAT 或校准可能进一步压缩。

七、参考资源

论文原文：https://arxiv.org/abs/2606.26587
HTML 版本：https://arxiv.org/html/2606.26587v1
代码：论文注明 GitHub 仓库（见 abs 页 “code is available at this https URL”）
相关工作：NVFP4 (NVIDIA 2024)、MXFP4 (OCP Microscaling)、HiF4 (Luo et al. 2026)、SmoothQuant、AWQ、QuaRot、SpinQuant、vLLM、SageAttention
