Accelerating Disaggregated RL for Visual Generative LLMs with Diffusion-Based Parallelism and Trainer-Assisted Generation (DigenRL)

一、论文概述

项目	内容
标题	Accelerating Disaggregated RL for Visual Generative LLMs with Diffusion-Based Parallelism and Trainer-Assisted Generation
作者	Sijie Wang, Zhengyu Qing, Zhiqiang Tan, Yiming Yin, Yeqing Zhang, Yaoyuan Wang, Qiang Wang, Xiaowen Chu, Shaohuai Shi
机构	哈尔滨工业大学（深圳）、香港科技大学（广州）、华为
提交时间	2026-06-23（v1），2026-06-24（v2）
arXiv	2606.24369
分类	cs.AI / cs.DC / cs.NI / cs.PF
目标场景	扩散生成模型（T2I / 视频）RL 后训练：QwenImage 20B、HunyuanVideo、Wan2.1 14B、FLUX.1 12B

二、核心思想

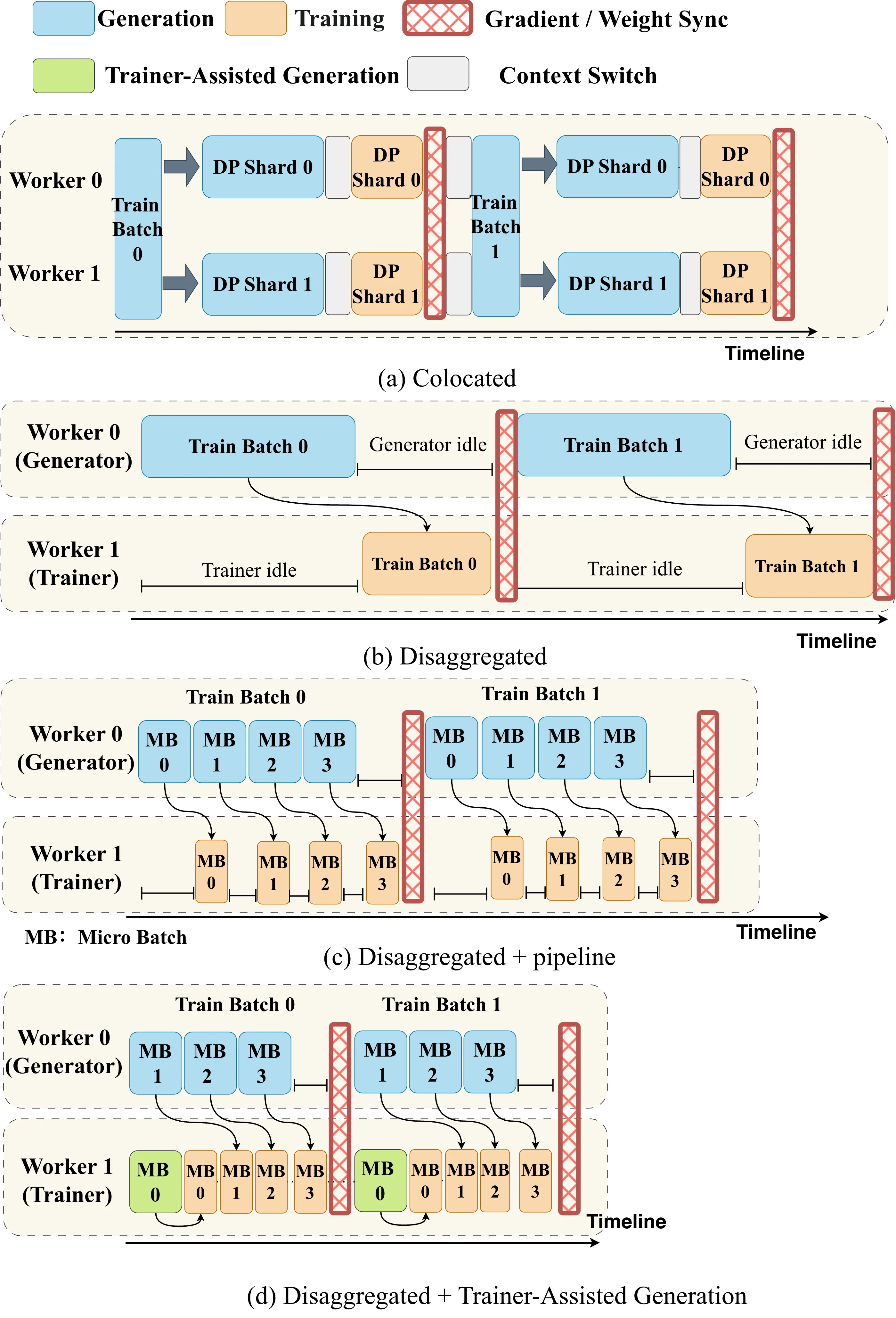

问题定义：主流 RL 后训练系统（veRL、OpenRLHF、AReaL、StreamRL 等）为自回归 LLM 设计，扩散生成模型的 RL（DanceGRPO、FlowGRPO 等）仍以 colocated 执行（生成器与 trainer 共用同一批 GPU）为主。这带来三大痛点：

1. 资源耦合：rollout 与训练无法独立扩缩容；
2. 异构 GPU 不友好：整批 GPU 只能同一时刻做一件事；
3. 调度死板：生成的 tightly-coupled denoising trajectory 无法像 AR 那样按 prompt 切分。

解决方案 (DigenRL)：一个专为扩散生成模型设计的解耦式 (disaggregated) RL 框架，把 generator 与 trainer 分配到不同 GPU，并叠加四大机制填平流水线气泡：

• Generation-Axis Pipeline (GAP)：沿”生成 timestep”维度切 micro-batch，而不是 batch 维度；
• Timestep Parallelism (TSP)：把训练侧的 per-timestep loss 计算并行化，代替数据并行；
• Elastic Trainer-Assisted Generation (TAG)：trainer GPU 空闲时动态”客串”生成；
• Trajectory-Consistent Stale Sync (TCSS)：一步陈旧同步，抹平尾部气泡但保证收敛。

三、技术架构 / 方法

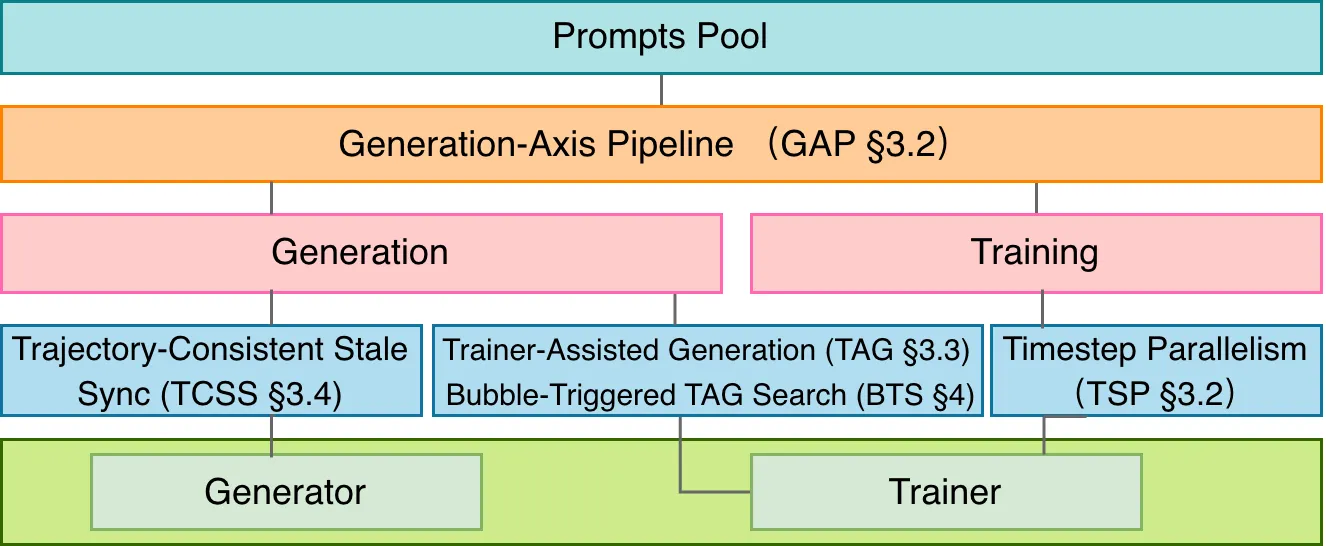

3.1 系统总览

• 用户指定 mini-batch 与 micro-batch 大小 → GAP 沿生成维度切 micro-batch 并流水；
• Trainer 侧启用 TSP 替代常规数据并行；
• 运行时 TAG 判断是否让 trainer 协助生成；
• 若允许一步 off-policy，TCSS 利用最后一个 micro-batch bubble 生成一步陈旧样本。

3.2 Diffusion-Based Parallelism

Generation-Axis Pipeline (GAP)：AR 系统按 prompt/sequence 长度切 micro-batch；扩散生成 RL 中 batch 通常只有 32，且轨迹紧耦合。DigenRL 沿**denoising 时间步（生成维度）**切 micro-batch，可获得更细粒度、更均衡的流水单元。

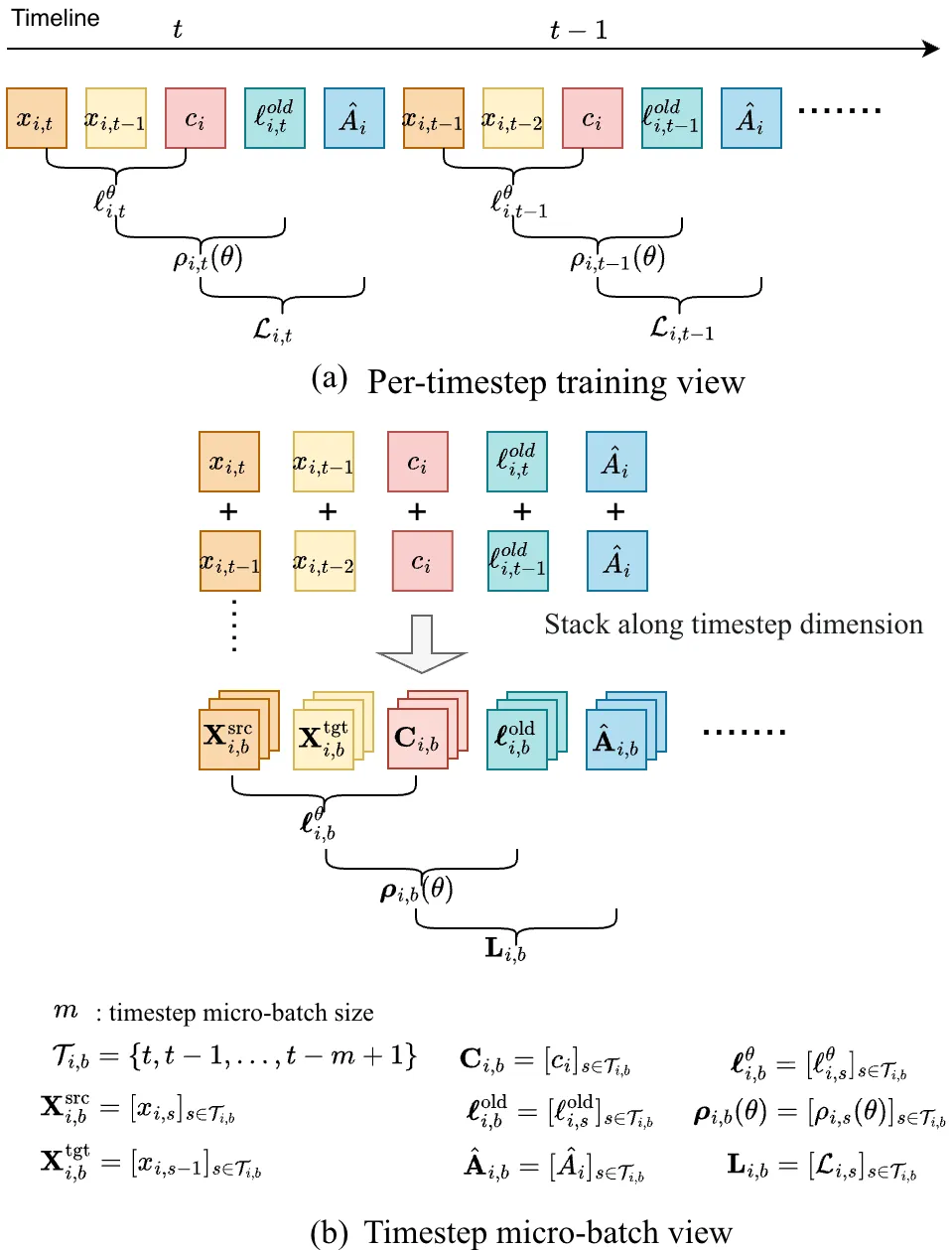

Timestep Parallelism (TSP)：训练时的 per-timestep loss 传统上按数据并行，本文让不同 timestep 的 loss 计算分片到不同 GPU，避免 trainer 端小 batch 下 GPU 利用率低的问题。

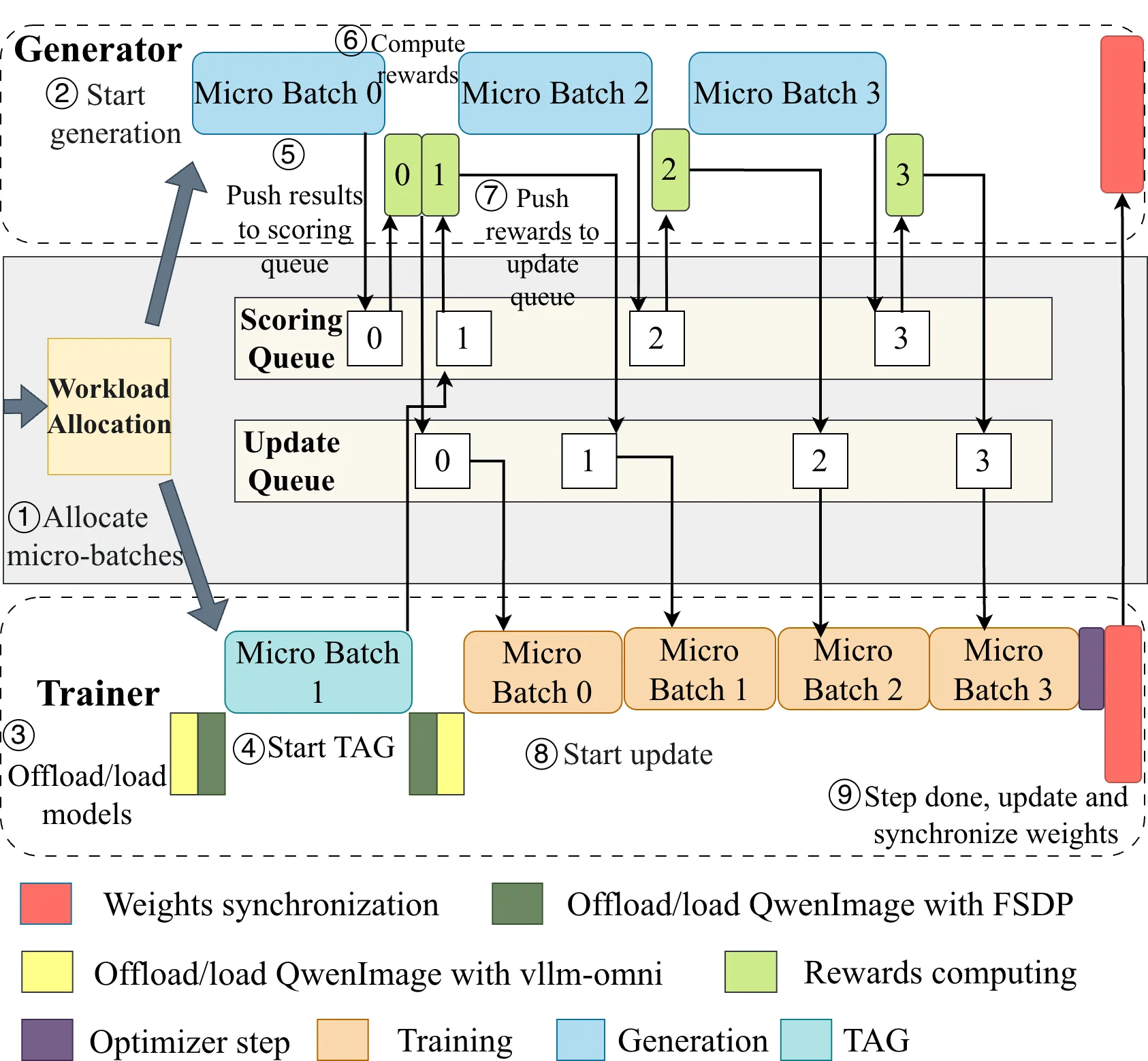

3.3 Elastic Trainer-Assisted Generation (TAG)

生成阶段常慢于训练。TAG 让空闲 trainer GPU 动态执行一部分 rollout micro-batch，缩短生成时间。

关键设计：

• Trainer 参数与 generator 保持一致时才能协助（否则会破坏 on-policy 语义）；
• 通过双队列调度机制协调 TAG micro-batch 与主训练任务。

3.4 Trajectory-Consistent Stale Sync (TCSS)

严格 on-policy 训练会在最后一个 micro-batch 处留下”尾部气泡”。TCSS 允许至多一步陈旧样本占据这段气泡：

• 训练用的策略参数与采样时策略至多相差 1 个 update step；
• 通过 Algorithm 1（Stitched TD 式的 stale sync）确保 log-prob、reward、policy version 三者一致；
• 理论保证与 on-policy 训练收敛趋势一致，实验中 reward 曲线基本重合。

3.5 Recursive Bubble-Triggered TAG Search

TAG 是否开启 / 每次填入多少个 micro-batch 由调度器决定。作者提出 Recursive Bubble-Triggered Search (Algorithm 2)：

• 只在检测到新气泡时触发；
• 用”状态压缩”（pending / ready / completed 计数 + generator/trainer 时间戳）把 $O(2^K)$ 搜索空间压到可缓存；
• 单次搜索开销远小于 rollout / training 时间（Figure 10 显示即使 B=128，t/g=0.1 时搜索仍可忽略）。

四、核心创新

创新点	描述
Disaggregated Diffusion-RL	首个针对扩散生成 LLM 的解耦式 RL 系统，把 generator 与 trainer 分配到不同 GPU
Generation-Axis Pipeline	沿 denoising 时间步切 micro-batch，比传统 batch 维度更细粒度、更易均衡
Timestep Parallelism	用 TSP 替代 trainer 端数据并行，提升小 batch RL 后训练时的 GPU 利用率
Elastic TAG	让 trainer GPU 动态协助 rollout，抹平生成瓶颈
One-step 约束 TCSS	只允许一步 off-policy，理论可控、系统吞吐进一步提升
Recursive TAG Search	状态压缩 + 记忆化，把指数级搜索降为可忽略开销

五、实验结果

Testbed：A（32×48GB GPU，200Gbps）、B（32×80GB GPU，400Gbps）、C（16×96GB GPU，200Gbps HDR IB）。

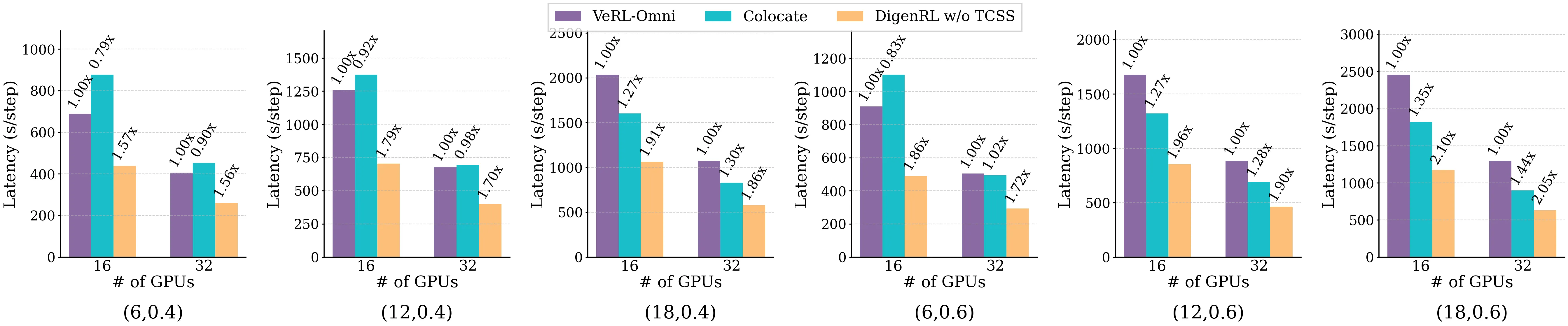

5.1 与 VeRL-Omni 对比（QwenImage 20B + FlowGRPO，Testbed B，512×512，disable TCSS 保持 on-policy）

• DigenRL 相较 VeRL-Omni 加速 1.56× – 2.21×。
• 原因：vLLM-Omni 大 batch 下异步队列长尾拖累；DigenRL 用 GAP 把大 batch 拆细流水，并结合高 TSP 并行度。

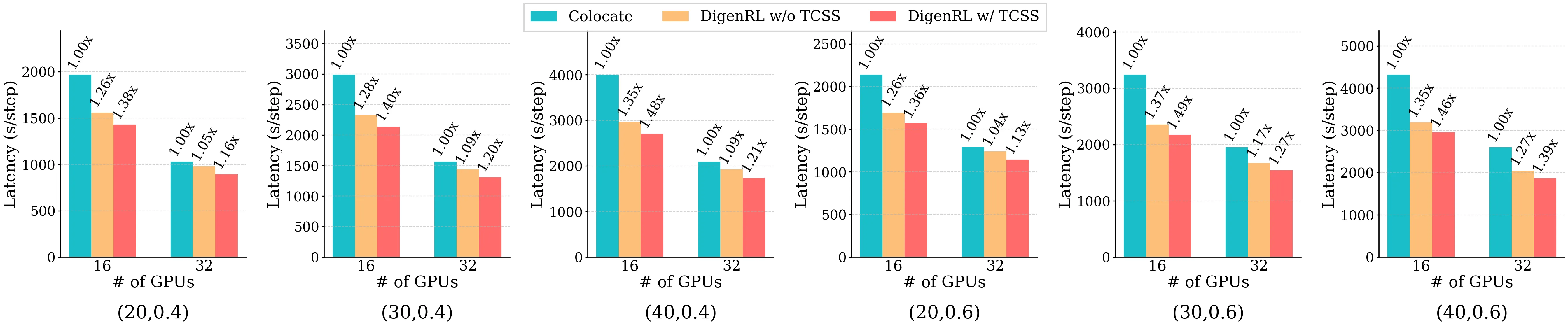

5.2 与 Native Colocation 对比

模型	Testbed	Sampling steps	DigenRL 加速	+ TCSS
HunyuanVideo	A	20/30/40	1.04× – 1.37×	1.13× – 1.49×
Wan2.1 14B	B	20/30/40	1.13× – 1.34×	1.21× – 1.45×
FLUX.1 12B	B (32 GPU)	–	1.06× – 1.21×	–

• 采样步数越多、timestep fraction 越大，DigenRL 加速越显著（计算占比大 → 通信/调度开销被摊薄）。
• 32 GPU 时驱动调度压力增大，Testbed B 的 CPU/带宽更强，因此保持加速；Testbed A 上 32 GPU 增益弱于 16 GPU。

5.3 异构 GPU（Testbed A + Testbed C 各 8 GPU）

• HunyuanVideo，colocated 基线只能受限于弱端内存；DigenRL 把 trainer 放在强端，加速 1.46× → 1.85×。

5.4 TCSS 训练效果

• 训练 FLUX.1-dev 12B，staleness=0.5 时 TCSS 的 reward 曲线与 on-policy 基本重合，说明”最多一步陈旧”不损害收敛。

5.5 消融（HunyuanVideo；相对 naive 解耦执行的累计 speedup）

累积开启的优化	加速下限 → 上限
仅 GAP	1.52× → 1.84×
+ TSP	1.62× → 2.14×
+ TAG	2.28× → 3.05×
+ TCSS	2.49× → 3.34×

Wan2.1-14B 上类似结论：GAP 1.58→1.70×，+TSP 1.71→2.10×，+TAG 2.27→2.79×，+TCSS 2.44→2.85×。

六、总结

核心贡献

1. 首个针对扩散生成模型 RL 后训练的 disaggregated 系统 DigenRL，全面对标 veRL / veRL-Omni。
2. 提出 GAP + TSP + TAG + TCSS 四件套，以及基于状态压缩的 Recursive TAG Search 调度算法。
3. QwenImage 20B 加速 1.56×–2.21×、HunyuanVideo 1.13×–1.49×、异构 1.46×–1.85×；消融显示四件套累计提升 speedup 从 1.52× 到 3.34×。

技术影响

• 补齐 AR 大模型 RL（AReaL / StreamRL / Laminar 等）到多模态扩散 RL 的系统栈缺口。
• TSP、TAG、TCSS 思路可迁移到 flow matching、image-to-video 等其他基于 denoising trajectory 的强化学习工作流。

局限性

• 仅评测扩散 / 流匹配生成模型，对于混合 AR+扩散的多模态模型（例如统一 tokenized 世界模型）适用性未验证。
• TCSS 明确”一步陈旧”，跨越更长陈旧步长的策略（数十步 off-policy）不在讨论范围。
• 实验硬件均为 GPU 集群，缺少国产 NPU 或异构加速器的验证。

七、参考资源

• arXiv 论文：https://arxiv.org/abs/2606.24369
• HTML：https://arxiv.org/html/2606.24369v1
• 相关工作：veRL、veRL-Omni、AReaL、StreamRL、Laminar、RollArt、Weave、OrchestrRL、DanceGRPO、Flow-GRPO、DDPO
