The Serialized Bridge：Blackwell GPU 机密计算下的 LLM 服务性能恢复
系统性刻画 Intel TDX + NVIDIA GPU-CC 机密计算下 CVM–GPU 桥被串行化的性能规律，并给出可迁移的运行时/加载器/KV 恢复策略；同时首次公开 B300 机密多 GPU NVSwitch 租户能力
The Serialized Bridge: Understanding and Recovering LLM Serving Performance under Blackwell GPU Confidential Computing
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | The Serialized Bridge: Understanding and Recovering LLM Serving Performance under Blackwell GPU Confidential Computing |
| 作者 | Hang Yin, Kevin Wang |
| 论文 | https://arxiv.org/abs/2606.23969 |
| HTML | https://arxiv.org/html/2606.23969v1 |
| 发布 | 2026-06-22（v1） |
| 分类 | cs.DC（分布式与集群计算）、cs.CR（密码学与安全）、cs.PF（性能） |
| 平台 | 两块 Blackwell 平台：RTX Pro 6000（PCIe，无 NVLink）+ B300 HGX；H200 作为 Hopper 边界对照 |
二、核心思想
GPU 机密计算（GPU Confidential Computing, GPU-CC）时代最早的问题是”机密模式下 GPU 慢多少？“。答案已经很清楚：几乎不慢。在 NVIDIA B300 上，BF16 matmul 在 CC 开/关下的比值是 0.998x，一个把 96,000 个 matmul 链接在一起的 CUDA graph 是 1.0012x。GPU 计算、Tensor Core、HBM 本身不是机密计算的成本所在。
然而端到端却完全不是这样：同一块 B300 上，稠密 LLM decode 损失 13–22%，MoE 服务损失高达 25%，KV-cache 恢复延迟上升 131%，加载 GPT-OSS-120B 需要 287 秒（硬件本可在一分钟内搬完同样的字节）。更糟的是相对损失随硬件代际增长：同一套 vLLM 栈在 RTX Pro 6000 上损失约 10%，在更快的 B300 上却损失约 26%——因为 GPU 加速的一切都在缩小，唯独机密数据通路没有。
问题定义
论文把所有这些损失定位到同一个地方、用同一个机制解释：在 GPU-CC 下，机密 VM（CVM）与 GPU 之间的桥被串行化了（the CVM–GPU bridge is serialized）。这个桥不是普通的 DMA——机密 CPU 域无法把私有内存暴露给设备，设备也无法把 CPR（Compute Protected Region）暴露给主机，因此命令和数据必须经过共享的 staging（bounce）缓冲、带加密/认证载荷来穿越。
解决方案概述
三条实测属性定义了桥的行为：
- 上下文内无并发（No concurrency within a context）：一个 CUDA context 内所有跨设备流量共享一个固定的小型 secure copy channel 池。16 个 CUDA stream 各发 32 字节 D2H 拷贝在 CC 下几乎零并行（单流 40µs → 16 流 39µs），而 CC 关时能有 24% 的扩展。额外带宽只能靠增加 CUDA context 获得：1 个 context 只有 native 的 0.2x，24 个 context 恢复到 0.6–0.7x。
- 异步被静默撤销（Asynchrony is silently revoked）：
copy_(..., non_blocking=True)到 pinned 内存这个 PyTorch 重叠传输的标准写法，在 CC 下会阻塞调用线程直到传输完成。API 接受了这个 hint，但在底层被中和。 - 每次穿越都交固定过路费（Every crossing pays a fixed toll）：TDX guest 私有内存不能被 GPU DMA 读取，每次 H2D 拷贝都要过加密 staging，实测约 330µs/次 的固定 setup 成本——对小载荷而言比逐字节成本高三个数量级。
由此产生策略反转（policy inversion）：一个在非机密 GPU 上能免费带来收益的调度优化，在 CC 下反而有害。
三、技术架构
3.1 桥模型（Bridge Model）

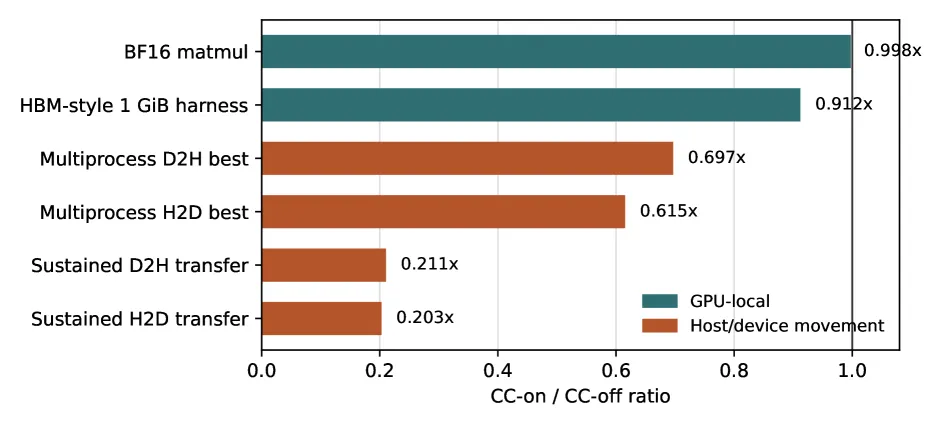

§4.1 计算与 GPU 本地内存处于对等（parity），只有跨桥被征税：
| B300 微基准 | CC-off | CC-on | CC-on / CC-off |
|---|---|---|---|
| BF16 matmul, 8192×8192 | 1573.70 TFLOPS | 1569.81 TFLOPS | 0.998x |
| 96k 链式 matmul（单 CUDA graph） | 7029.49 ms | 7037.80 ms | 1.0012x |
| HBM-style 1 GiB harness | 3156.06 GB/s | 2879.09 GB/s | 0.912x |
| 持续 H2D 传输，单 context | 55.48 GB/s | 11.26 GB/s | 0.203x |
| 持续 D2H 传输，单 context | 57.38 GB/s | 12.08 GB/s | 0.211x |
| 多进程 H2D 最佳 | 55.55 GB/s | 34.18 GB/s | 0.615x |
| 多进程 D2H 最佳 | 57.38 GB/s | 39.98 GB/s | 0.697x |
原因：CPR 内的 GPU 显存靠访问控制防火墙保护，而非逐字节加密，所以 GPU 本地计算/HBM 几乎免费；只有 PCIe staging 路径付密码学和 staging 成本。这一分裂——计算对等、搬运被税——是全文的组织性事实。

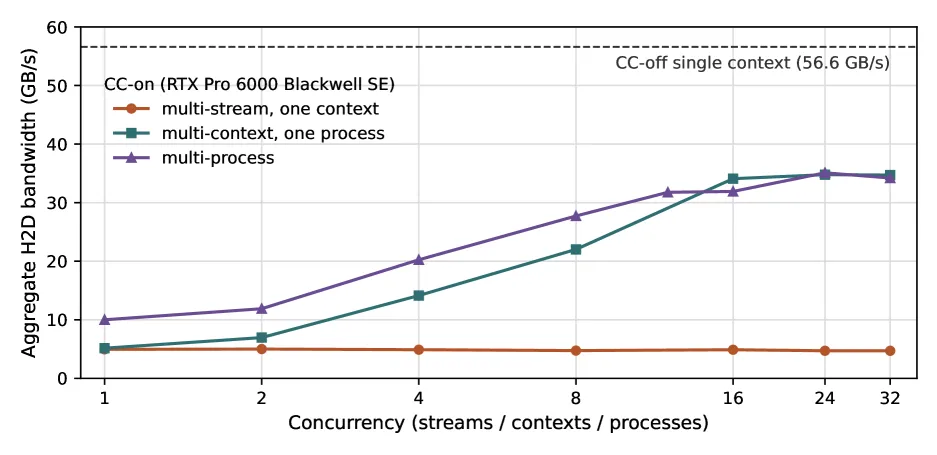

3.2 上下文级而非流级并发
- 单 context 内加流无用：单 primary context 内的多流 harness 无论多少流都停在 4.9–5.0 GB/s H2D。
- 加 context 才扩展：Driver-API context 从 1 个（~5 GB/s）扩到 24 个（~35 GB/s）；独立进程同理（10→35 GB/s）。
secure copy channel 是每 context 的资源，context 内一切流量串行化。这与 NVIDIA 运维文档所述的 context 数量上限——“源于 GPU DMA 引擎支持的 secure copy channel 数量的系统级限制”——一致。
H200 边界实验在同样区间落地（H2D 55.32→10.03 GB/s），证明”桥定律”不是 B300 特有：机制在 Hopper 上已存在，Blackwell 只是把它放大成更大的服务惩罚，因为更快的计算暴露了固定桥成本。
3.3 桥模型总结（§4.4）
- CUDA context 内跨设备传输在固定的 secure copy channel 池上串行；CC 下流级重叠是”虚构”。
- 每次穿越交固定 setup 过路费（观测约 330µs），因此许多小穿越比少数大穿越灾难性地更差。
- 额外带宽需要额外 CUDA context，每个都有昂贵的 secure 生命周期（8 worker 实测 5.2s 创建）。
- GPU 本地计算/内存对等，只有穿越被征税。
四、案例研究一：服务运行时的策略反转（§5）

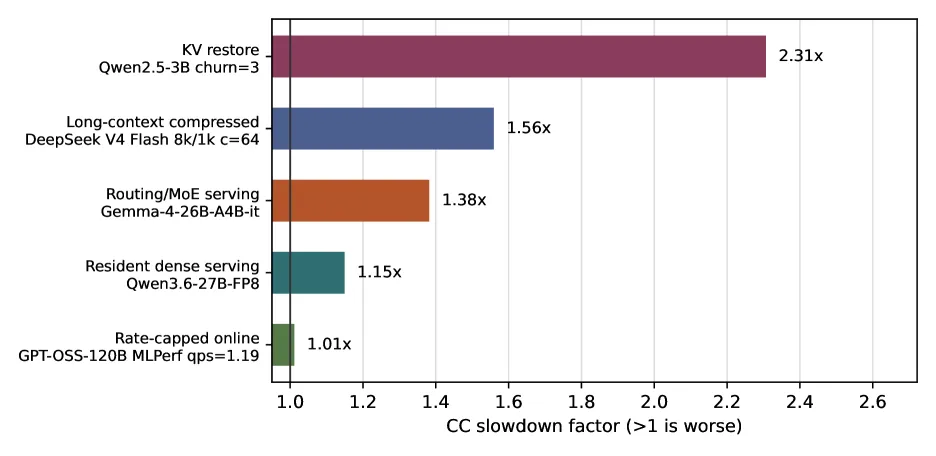

4.1 工作负载相关的服务开销
| 工作负载类别 | B300 CC-off | B300 CC-on | Δ |
|---|---|---|---|
| MLPerf 型在线服务，GPT-OSS-120B，qps=1.19 | 1193 tok/s | 1180 tok/s | −1.1% |
| 稠密 decode，Qwen3.6-27B-FP8（服务矩阵行） | 3302 tok/s | 2873 tok/s | −13.0% |
| 稠密 decode，Gemma-4-31B-it，c=128 | 2357 tok/s | 2022 tok/s | −14.2% |
| MoE decode，Qwen3.6-35B-A3B-FP8 | 5282 tok/s | 3981 tok/s | −24.7% |
| MoE decode，Gemma-4-26B-A4B-it | 5583 tok/s | 4040 tok/s | −27.6% |
| KV 恢复，Qwen2.5-3B churn=3 暖 TTFT | 405.4 ms | 935.2 ms | +131% |
结论：不存在单一”CC 开销百分比”——税是”跨桥频率 × 大小”的函数。限速在线服务掩盖了税（桥大多空闲）；常驻稠密 decode 中等；MoE 更高（每步更频繁的小跨设备操作）；KV 恢复（关键路径上的批量 CPU→GPU 搬运）是极端。
4.2 稠密 decode 差距的归因（§5.2）
在 Qwen3.6-27B-FP8、单 B300、c=128、1k/1k 上剖析：暖态 5070 tok/s（CC-off）vs 3729（CC-on），−26%，TPOT 21.5 vs 30.2ms。先给 GPU 洗清嫌疑（96k 链式 matmul 在同机对上 1.0012x）。PyTorch profiling 把减速归于一类操作：
| 父操作 | 调用数 | CC-off 均值 | CC-on 均值 | 单次减速 |
|---|---|---|---|---|
aten::_to_copy（分配 + H2D） | 1138 | 31.7µs | 1389µs | 44x |
| copy_ 进预分配 tensor | 2628 | 25.1µs | 31.0µs | 1.2x |
| _prepare_inputs pinned helper | 260 | 18.2µs | 18.4µs | 1.0x |
| attention 路径拷贝 | 192 | 27.0µs | 27.8µs | 1.0x |
aten::_to_copy（PyTorch 新 pinned 分配 + 设备传输路径）占 +1561ms 总减速中的 +1545ms。账目闭合：每次 1357µs delta × 1138 次 = 1.54s，正是观测到的 26% 吞吐下降。调用点是 vLLM 每步的 scatter-index / sampling-index 张量：每 decode 步 6 次小的新 pinned H2D 拷贝。这就是桥定律在应用层的体现——许多小穿越，各付约 330µs 过路费，每步新分配无 staging 复用，以 non_blocking 发出却被 CC 撤销了重叠。
4.3 反驳替代原因（§5.3）
用单变量 vLLM patch 逐一排除本地解释：小 H2D 批处理（−1.0ms，封顶）、持久 pinned 目标（+0.7ms，无收益）、去掉 stream/wait_stream（−0.7ms）、init 持久缓冲（−0.5ms）、FULL vs PIECEWISE CUDA graph（略差）。结构性 patch 都把 TPOT 停在 30–31ms，唯一起作用的是调度策略。
vLLM 默认 --async-scheduling 用第 N 步的 D2H 输出 drain 与第 N+1 步的准备/启动重叠：
| CC-off | CC-on | |
|---|---|---|
| DMA 并发 | 充裕 | 一次一个 secure channel |
| 意图重叠 | 真并行 | 虚构——传输仍串行 |
| 尝试开销 | ≈0 | stream setup + 在途传输仲裁 |
| 每步净值 | 省约 +3ms | 亏约 −4ms |
这就是策略反转：优化的全部收益假设并发 DMA，而这正是 secure 桥移除的唯一属性，其开销却仍在。H200 边界：无 CC 时 async 也帮忙（+10%），有 CC 时 async 与 sync 打平（3106 vs 3133 tok/s）——Hopper 是”中和”，Blackwell 是”反转”（默认优化变成错误策略）。
4.4 恢复层级
① 同步调度（一行 flag，§5.4）：--no-async-scheduling 把模式变成”forward → sample → 一次小 D2H → drain → 继续”，正是桥被设计来处理的顺序 drained 模式。
| Qwen3.6-27B-FP8, c=128 | 吞吐 | TPOT |
|---|---|---|
| CC-off async（gold） | 4522 tok/s | 23.64 ms |
| CC-on async（默认） | 3550 tok/s | 31.10 ms |
| CC-off sync | 4153 tok/s | 26.56 ms |
| CC-on sync | 4104 tok/s | 26.92 ms |
flag 关闭 57% 的 CC 差距；更关键的是残差：CC-on sync vs CC-off sync 只差 0.36ms TPOT（~1%，噪声内）。按流量模式泛化：稠密 decode 恢复 ~100%（残差 ~1%）、KV-churn 暖 TTFT 恢复 ~100%（残差 ~2%）、MoE ~80%（残差 ~5%，因专家路由的小而频繁的不可约桥流量）。
② Worker 线程 drain（~30 行 patch，v10c，§5.5）：同步调度放弃了 CC-off 享有的真重叠。关键洞见——被阻塞的 CUDA 调用会释放 GIL，所以把阻塞 drain 移到 Python worker 线程即可在不要求硬件重叠拷贝的前提下恢复流水线。

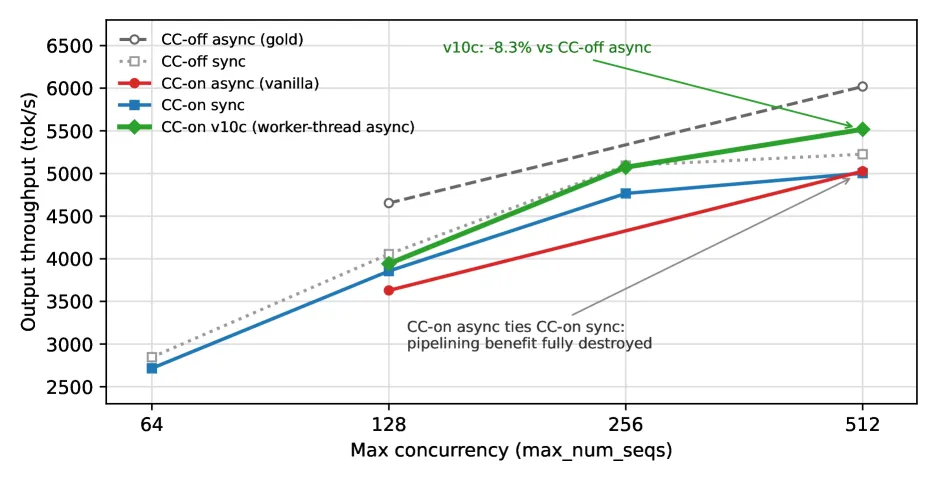

| c | CC-on 原版 async | CC-on sync | CC-on v10c | CC-off async（gold） | v10c 与 gold 差距 |
|---|---|---|---|---|---|
| 128 | 3629 | 3856 | 3942 | 4653 | −15.3% |
| 256 | – | 4766 | 5073 | – | −13.4% |
| 512 | 5026 | 5004 | 5518 | 6020 | −8.3% |
在 c=512 恢复到 gold 的 8.3% 以内（超过 CC-off sync 的 5226 tok/s）。注：B300 访问窗口在独立复现前关闭，v10c 的 92% 高并发恢复标为”限定结果（qualified）“；论文的 Blackwell 主张建立在跨三类工作负载复现的一行 flag 修复上。同一 worker-thread 思路移植到 H200 vLLM 0.22.1 上带来 +6–7%。
恢复层级（部署视角）：一行 CLI flag → 57%（稠密）/~100%（KV churn）；~30 行运行时 patch → B300 至多 92%（限定）/ H200 +6–7%；架构级（多步 CUDA graph）→ 其余大部分；平台级（TDISP/TEE-IO 可信设备路径）→ 桥成本本身。
4.5 运行时设计准则（§5.6）
GPU-CC 的传输机制为顺序 drained 传输而设计；现代加速器软件范式（用重叠流和异步拷贝饱和设备）是其”对抗输入”。修复形状通用：先 drain 后 refill，或把阻塞等待移出关键线程。候选场景：多模态输入流水线、参数分片推理、异步 tokenization、RAG 流水线。
五、案例研究二：加载与 KV 状态的搬运工程（§6）

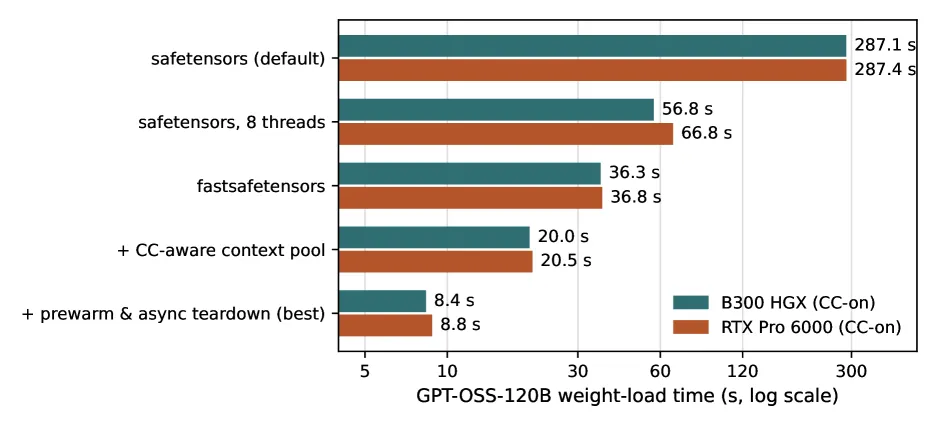

5.1 上下文池化的模型加载
加载 GPT-OSS-120B（59 GiB，15 分片）默认 safetensors 路径在 B300 上要 287.09s、Pro 6000 上 287.41s——两代内存带宽差异下几乎相同的数字说明瓶颈在软件路径（串行解析、staging、单 context secure 传输），而非 GPU。修复直接套用桥定律（带宽在 context 里）：把权重分片扇出到一池 worker CUDA context 并行 staging，再用同 GPU peer 拷贝组装。
| GPT-OSS-120B 加载路径 | B300 CC-on | Pro 6000 CC-on |
|---|---|---|
| safetensors 基线 | 287.09 s | 287.41 s |
| safetensors，8 线程 | 56.82 s | 66.79 s |
| fastsafetensors | 36.34 s | 36.83 s |
| + CC-aware context 池，持久 8 worker | 19.99 s | 20.46 s |
| + 预热与异步拆除（最佳，暖） | 8.36 s | 8.80 s |
secure context 昂贵（8 worker 实测 5.20s cuCtxCreate + 3.90s cuCtxDestroy + 0.30s pinned 分配 = 9.4s 生命周期成本），所以要持久池化 + 预热 + 异步拆除把它移出关键路径（否则朴素的每分片一 context 变体要 253.66s）。34x 加速，跨平台 5% 以内。意义：287s 时调度器无法把机密 GPU 容量当弹性资源，8.4s 时可以。
5.2 复用感知的 KV-cache offload
KV 恢复是搬运密集的极端（每请求恢复 1.1 GiB 前缀，B300 暖 TTFT +131%）。两个杠杆：
- 调度（§5.4）：仅同步调度就把 B300 churn TTFT 从 935ms 降到 413ms（批量恢复不再与每步调度流量争抢串行通道）。
- 策略：默认 vLLM CPU-offload 溢出远多于恢复（GiB 级 D2H vs MiB 级 H2D）。复用感知过滤（store_threshold=2，只 offload 观测到 ≥2 次的块）把溢出量从 2.3 GiB 降到 2.3 MB，CC-on 暖 TTFT 改善 2.97x（1615→544ms，Pro 6000）。
原则：CC 下每跨桥字节更贵，投机搬运字节的策略（溢出一切、eager 前缀恢复、细粒度流式）必须变为证据驱动。常驻在 CC 下比非 CC 更值钱，Blackwell 更大 HBM 让常驻更便宜。
六、Blackwell 能力：机密多 GPU Fabric 租户（§7）

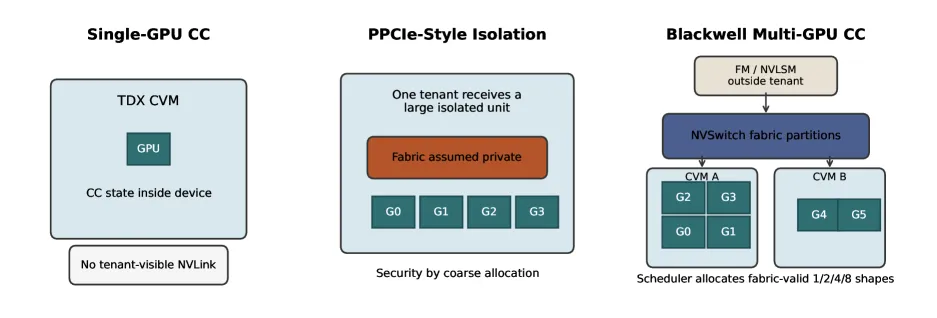

Blackwell B300 相较 Hopper 改变了机密租赁单元。Hopper 的多 GPU 方案是 Protected PCIe（把整个 GPU 复合体私有分配给一个租户）；B300 新增：主机管理的 NVSwitch fabric 可把 1/2/4/8 GPU 分区暴露为机密租户，而 fabric 保持共享。
6.1 已验证的 fabric 能力
- 分区词汇表：FM 枚举 15 种分区定义（1 个 8-GPU、2 个 4-GPU、4 个 2-GPU、8 个 1-GPU）；激活/去激活 10–20s/租户。
- n=2 机密 NVLink 租户：CUDA 初始化、双向 peer 访问、NVLink 加密（NVLE）多 GPU 模式，
cudaMemcpyPeer在 CVM 内持续 510.4 GB/s——比 CVM–GPU 桥高两个数量级，且不经主机内存。 - n=4 租户：全部 4 GPU 报告健康 fabric、完整 NV18 mesh；CUDA 验证因容器工具链问题推迟（非架构问题）。
- 并发租户隔离：两个同时的 n=2 机密租户在不相交分区上各只见自己的 2 GPU，均报告 CC 开、健康 NV18 fabric、无主机管理 NIC 暴露。
关键点：scale-up fabric 是 GPU-CC 唯一不串行化的数据通路，因此 fabric 租赁是性能特性而非仅容量特性。（对比：NVLink 禁用时 NCCL 回退到 CC 兼容的 TCP 路径，仅约 10 MB/s。）
6.2 调度后果与遗留的 fabric 认证缺口
分区词汇表就是调度 API：控制平面分配 fabric-有效形状（1/2/4/8），不再需要 Protected-PCIe 式整复合体分配。遗留失败模式（陈旧 FM 分区状态表现为 guest FLA remap 校验错误）主张把 fabric 状态健康检查作为调度前置条件。
认证缺口：租户能验证 TDX 证据、GPU-CC 模式与就绪态、GPU 认证报告、guest 可见 fabric 健康与 NVLink 拓扑；但不能验证 Fabric Manager 二进制与配置、NVSwitch 路由表。今天该控制平面是主机可信的——fabric 先作为机密资源工作，才成为可认证资源。路径：把 FM 移入可认证 service VM、签名路由状态、最终 TDISP 式设备接口认证。
七、机密 AI 平台的设计准则（§8）
| # | 准则 | 说明 |
|---|---|---|
| 1 | 把跨桥当作被调度的资源 | 批处理小传输、先 drain 后 refill、把穿越移出关键路径。遵守与否是 1% vs 26% 服务税之差 |
| 2 | 从 context 获取并发，并池化 | 流级重叠在 CC 下无效；context 级并行有效但生命周期昂贵，需池化预热 |
| 3 | 让策略默认值感知 CC 模式 | 无 CC 的最佳默认可能是有 CC 的最差；运行时应检测 GPU-CC 模式并翻转调度/offload/流式默认值 |
| 4 | 购买常驻 | 留在 GPU 上的权重和 KV 免费，搬动的一切被税；更大 Blackwell HBM 提高常驻策略回报 |
| 5 | 调度并认证 fabric | B300 级系统上租户形状是 fabric 分区，应向租户暴露分区身份、fabric 健康、GPU-CC 状态，并推进可认证 fabric 控制 |
TEE-IO/TDISP 位于这条路的尽头：可信设备路径会缩小桥过路费本身，把准则 1–2 从必需变成优化。
八、核心创新
| 创新点 | 说明 | 依据 |
|---|---|---|
| GPU-CC 桥的因果性能模型 | secure copy channel 每 context 串行、异步被撤销、每次穿越固定 setup 主导小传输；计算/本地内存对等 | 双 Blackwell 平台微基准 + 指令集消融 + 链式 graph；H200 复现同一签名 |
| 机密 LLM 服务的根因与恢复 | profiler 账目把稠密 decode CC 差距归于 44x 慢的 alloc-and-copy（1138 次解释 1.54s）；单变量 patch 排除替代解释；演示 async 调度的策略反转 | 57% 一行 flag + 至多 92% worker-thread（限定），KV-churn TTFT 从 +131% 到 +2% |
| 跨平台可迁移的 CC 感知搬运工程 | secure-context 池化加载器（生命周期成本模型）+ 复用感知 KV-offload | GPT-OSS-120B 加载 34x（跨平台 5% 内）；暖 TTFT 2.97x |
| 首次公开 B300 机密 fabric 租户 | CVM 内 510 GB/s NVLink P2P、并发租户隔离、分区词汇表、剩余 fabric 认证缺口分析 | n=2 带宽 510.4 GB/s；15 分区定义；并发 n=2 隔离 |
九、局限性
- 统计范围：B300 头条数字是时间受限访问窗口内的单次点测量（硬件已归还），只基于大效应下结论（最小解读的头条 delta 是 13% 服务行，机制主张基于 2x–44x 效应）；Pro 6000 结果来自更长的重复/扫描活动。
- 机制归因：约 330µs 每穿越 setup 成本从 guest 侧计时和 profiler 归因推断，非驱动/copy-engine 追踪；串行化是行为观测。CUPTI/Nsight 级仪表是下一步。
- 限定恢复幅度：B300 v10c 的 92% 高并发恢复仍为限定；一行 flag 恢复（承载论文 Blackwell 主张）跨三类工作负载复现。
- 覆盖：n=4 fabric 租户结构验证但未跑 CUDA 负载；n=8 被主机 FM 状态 bug 阻塞；NCCL collective 与 CC 开/关 NVLink 开销未测；B300 服务用了比 Pro 6000 更新的 vLLM 镜像（SM100 要求），跨平台服务行是上下文而非受控对比。
- 代际范围：主测量为 Blackwell；H200 边界实验区分机制与 Blackwell 放大，但不是完整 Hopper 性能研究。
十、总结
核心贡献
GPU 机密计算长期被当作”一个数字”来 benchmark，但更应理解为一份变更的契约：计算保持 native，但 CVM 与 GPU 之间的桥变成串行化、高过路费的通道，跨桥的异步被静默撤销。为旧契约构建的软件（即所有软件）把这一变更转化为大的、工作负载相关的损失：稠密 decode 26% 吞吐、KV 恢复 131% 延迟、模型加载 34x 时间。为新契约构建的软件能拿回大部分：一个调度 flag、一个 worker-thread drain、一个池化 context 加载器、一个复用感知 offload 策略——预测损失的桥定律也开出了修复处方，且在两块 Blackwell 平台上成立。
技术影响
Blackwell 的第二个改变是”机密单元是什么”：B300 把 NVSwitch fabric 变成租户资源（CVM 内 510 GB/s GPU-to-GPU 带宽、分区且并发），同时把其控制平面留在租户证据之外。下一代机密 AI 平台将在两个轴上被评判：运行时是否尊重串行化的桥，以及其 fabric 是否像设备一样可认证。
