WiSP: A Working-Set View of Mixture-of-Experts Serving on Extremely Low-Resource Hardware

一、论文概述

字段	内容
标题	WiSP: A Working-Set View of Mixture-of-Experts Serving on Extremely Low-Resource Hardware
作者	Jiamu Zhang, Liang Wu, Mayank Darbari, Liangjie Hong
机构	论文未在正文披露单位；作者背景与工作方向常见于工业界 MoE 服务团队
论文链接	https://arxiv.org/abs/2606.21868
HTML	https://arxiv.org/html/2606.21868v1
PDF	https://arxiv.org/pdf/2606.21868
发布	2026-06-20
分类	cs.LG
系统别名	WiSP（Working-Set Paging），核心分配器 MV-WSA

二、核心思想

问题定义

现代 MoE 模型（Mixtral-8×7B、Qwen3-30B-A3B、DeepSeek-V3、MiniMax-M2 229B FP8 等）把大部分参数放在专家层，但每 token 只激活极少专家；然而所有专家权重仍必须驻留在 GPU 可访问的位置。低资源硬件上典型做法是 layer-level CPU offload（如 vLLM --cpu-offload-gb），它每步会把整层的所有专家从 host 通过 PCIe 拉一次，浪费了 MoE 的稀疏性。

作者观察到：在 低并发、小 batch、模型放不下 VRAM 的场景下，问题的本质是经典的 working-set 问题：

GPU 内存 = 有限的快速存储，host 内存 = backing store。
专家权重 = 一条 routing 依赖的引用流；KV cache = 一条 token 依赖的引用流。
两条流共享同一 VRAM 预算，任何”给专家一字节”就等于”KV 少一字节”。

解决方案概述

WiSP 由两部分组成：

Routing-aware Expert Pager：利用现代 fused-MoE kernel 已有的 expert_map 间接层 $\pi$ ，把逻辑 expert id 映射到小尺寸 GPU scratch 中的物理 slot。宿主策略维护 LRU；kernel 完全不修改；输出与 unpaged 版本 byte-identical。
MV-WSA（Marginal-Value Working-Set Allocation）：把可分页预算 $B$ 划为 $B_{\exp}$ （专家 scratch）与 $B_{kv}$ （KV 池）。启动时作为 configurator、运行时作为 online controller，通过在线 reuse-distance histogram 估计两条流的边际价值，把字节挪向”当前更省时延”的一侧，配合 admission floor 保证调度器不 deadlock。

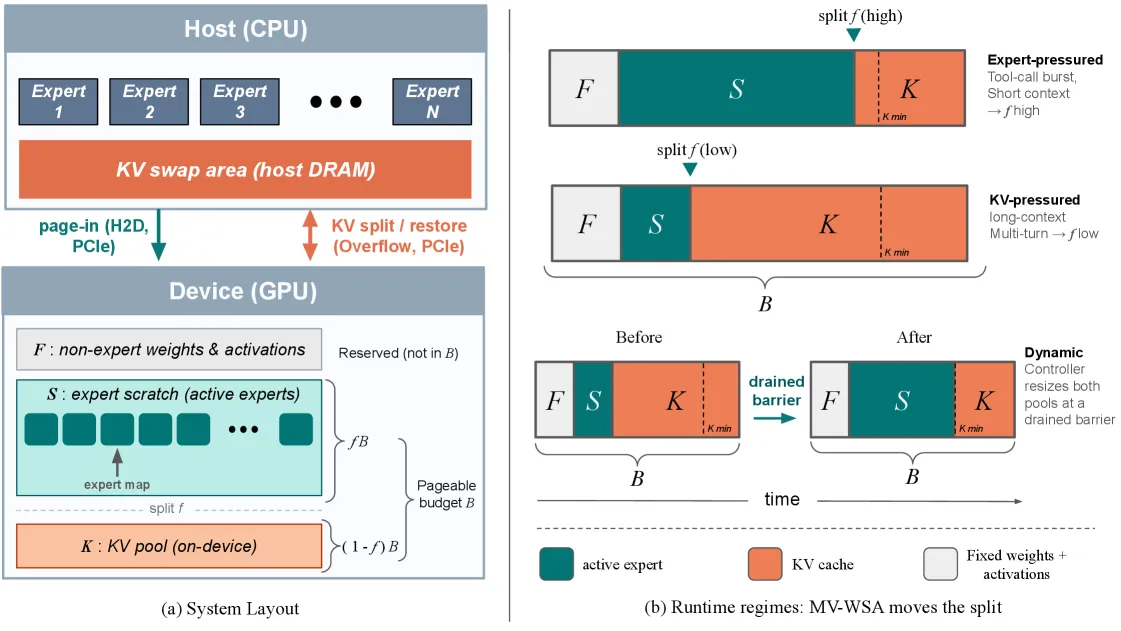

WiSP 系统总览

三、技术架构/方法

符号与预算

模型有 $L$ MoE 层、每层 $N$ 专家、每 token 选 $k\ll N$ 专家。单个专家占 $M_e$ 字节，全层驻留成本 $LNM_e$ 。扣除非专家权重、激活、CUDA context 后，可分页预算：

$B=B_{\exp}+B_{kv},\quad f\triangleq B_{\exp}/B\in(0,1)$

expert scratch 容量 $C=B_{\exp}/a$ （ $a=LM_e$ 是所有层驻留一个专家的字节），KV 容量 $\kappa=B_{kv}/b$ （ $b$ 是一块 KV block 跨层字节）。 $f$ 是核心控制变量。

每层每步 WispLayer.Step(R)：

计算 miss 集合 $M=\{e\in R:\pi(e)=\bot\}$ ；
按 LRU tick $\tau$ 选出 victim 集合 $U$ ；
copy_async 从 CPU master W^{cpu} 拉入 GPU scratch $S$ ，同时更新 $\pi,\pi^{-1},\pi_{\text{dev}}$ ；
调用 unmodified FusedMoE(hidden, W=S, expert_map=π_dev)。

两大不变量：

P1 Bit-identical outputs：kernel 未改，权重字节相同。
P2 Single-stream ordering：copy_async 与 kernel dispatch 用同一 CUDA stream，天然保证顺序，无需 barrier。

Pager 的目标是极小化 fault 字节数：

$\mathcal{F}=\sum_{t,\ell}\bigl|R_{\ell}^{(t)}\setminus\Pi_{\ell}^{(t-1)}\bigr|\cdot M_e$

LRU 与精确 miss 曲线

对任意引用流，LRU 的 miss 数由 reuse distance $d_t$ （自上次引用以来见过的不同项数）决定。给定 cap $C$ ：

$m(C)=\bigl|\{t:d_t\ge C\}\bigr|$

对专家流与 KV 流各自成立，是 allocator 优化的对象。

Expert ↔ KV Split（Section 3.3）

在 split $f$ 下， $C=fB/a$ ， $\kappa=(1-f)B/b$ 。两侧 miss cost 不同：

Expert miss = PCIe roundtrip， $c_{\exp}=M_e\, t_{\text{byte}}$ 。
KV miss = prefill 重算， $c_{kv}=\beta\,b_{\text{tok}}$ 。

延迟：

$T(f)=c_{\exp}\,m_{\exp}(C)+c_{kv}\,m_{kv}(\kappa)$

内部最优点满足 equimarginal 条件：

$c_{\exp}\,m'_{\exp}(C)/a=c_{kv}\,m'_{kv}(\kappa)/b$

Admission floor：连续批调度器必须能装下并发 batch 全部 KV，否则会 preempt/refuse start：

$\kappa\ge \kappa_{\min}=W\cdot\lceil \ell_{\text{ctx}}/b_{\text{tok}}\rceil$

MV-WSA 强制此约束，KV-blind 的 expert-proportional baseline（Flux-prop）在真正装不下的模型上会直接失败。

MV-WSA 配置器与在线控制器（Algorithm 2）

Startup Configurator：从 reuse-distance histogram 估 $\hat f$ ，含 admission floor，落地为一次 vllm serve 启动配置。
Online Controller：drained barrier 处物理 resize 两个池，保持 byte-identical 输出（D2 属性）；通过 decayed 直方图动态跟踪 workload 转移。

关键洞见：预测是”内存杠杆”而非”速度杠杆”（Section 4）

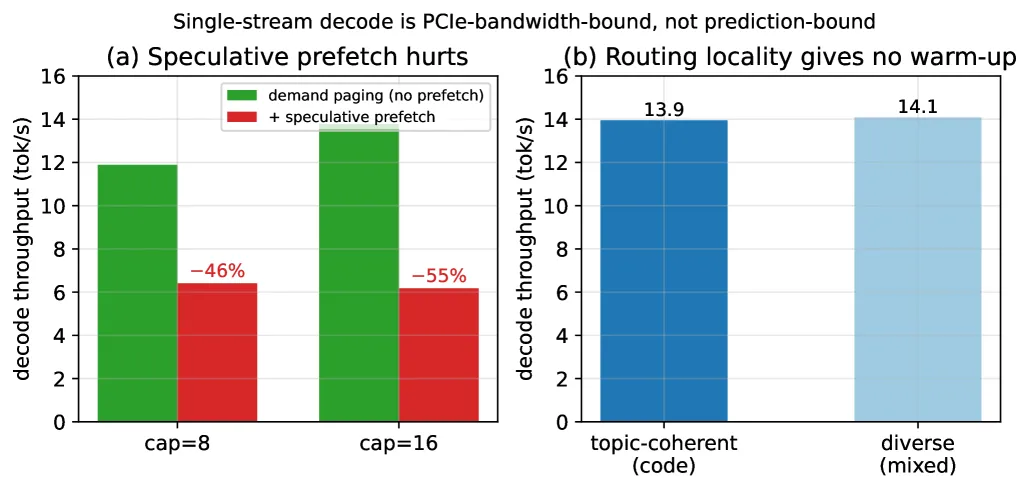

作者构造了一个 online co-activation predictor（无参数、无标注、逐用户学习），达到 ≈ 0.5 next-expert precision。但在单流 decode：

开启 speculative prefetch 反而使 decode 吞吐下降 46–55%，TTFT 大约翻倍。
主题一致的会话相对故意多样化的会话没有额外的吞吐收益。

原因：batch-1 decode 下 MoE GEMM 太小，无 compute 可与 PCIe 传输重叠；PCIe 就是瓶颈墙。Qwen3-30B-A3B 上相邻 decode 步的 top-8 专家仅 44–48% 重合，即使完美缓存也必须每步流 ≈ 1.8 GiB 权重，PCIe 4.0 下上限约 16 tok/s，PCIe 5.0 下 32 tok/s；WiSP 满 cap 已达 27 tok/s，接近 PCIe-5 天花板。

Prediction does not buy decode speed

结论：routing signal 的用法应是估计工作集大小并按用户 right-size cap，从而把节省下来的 VRAM 交给 KV 池。

四、核心创新

#	创新点	说明
1	Working-set 视角统一 expert / KV	首次把 MoE offload 与 KV 管理放进同一 VRAM 分配问题
2	Byte-identical Expert Pager	复用 `expert_map` 间接层，无新 kernel、无精度改变，输出与 unpaged 逐字节相同
3	MV-WSA 边际价值分配器	用精确 LRU miss 曲线 $m(C)$ 建模、equimarginal 分割 + admission floor
4	揭示 prediction 是”内存杠杆”	单流 decode 下 speculative prefetch 反而更慢；PCIe 是硬墙
5	跨架构通用性	同一 pager 覆盖 MoE LLM、MoE VLM、Hybrid SSM–MoE (Jamba)、MoE diffusion (DiT-MoE / LLaDA-MoE)，包括 KV 缺席的模态

五、实验结果

环境与作者的诚实边界

硬件：单卡 NVIDIA H100 NVL 95,830 MiB (~94 GiB)，vLLM 0.11.2，eager 模式，温度 0 贪心确定。
“real”：MiniMax-M2 (229B FP8)、Jamba-v0.1 (52B) 在 94 GiB H100 上确实装不下。
“sim / iso-VRAM”：Qwen3-30B-A3B、Kimi-VL 通过 gpu-memory-utilization cap 模拟小卡。
论文明确声明大部分数字是”模拟受限”，物理小卡验证留作 follow-up。

5.1 正确性

温度 0 下 WiSP 输出与 unpaged engine 完全一致。DiT-MoE latent 与 unpaged 最大绝对差 = 0；LLaDA-MoE 生成 token 完全一致。

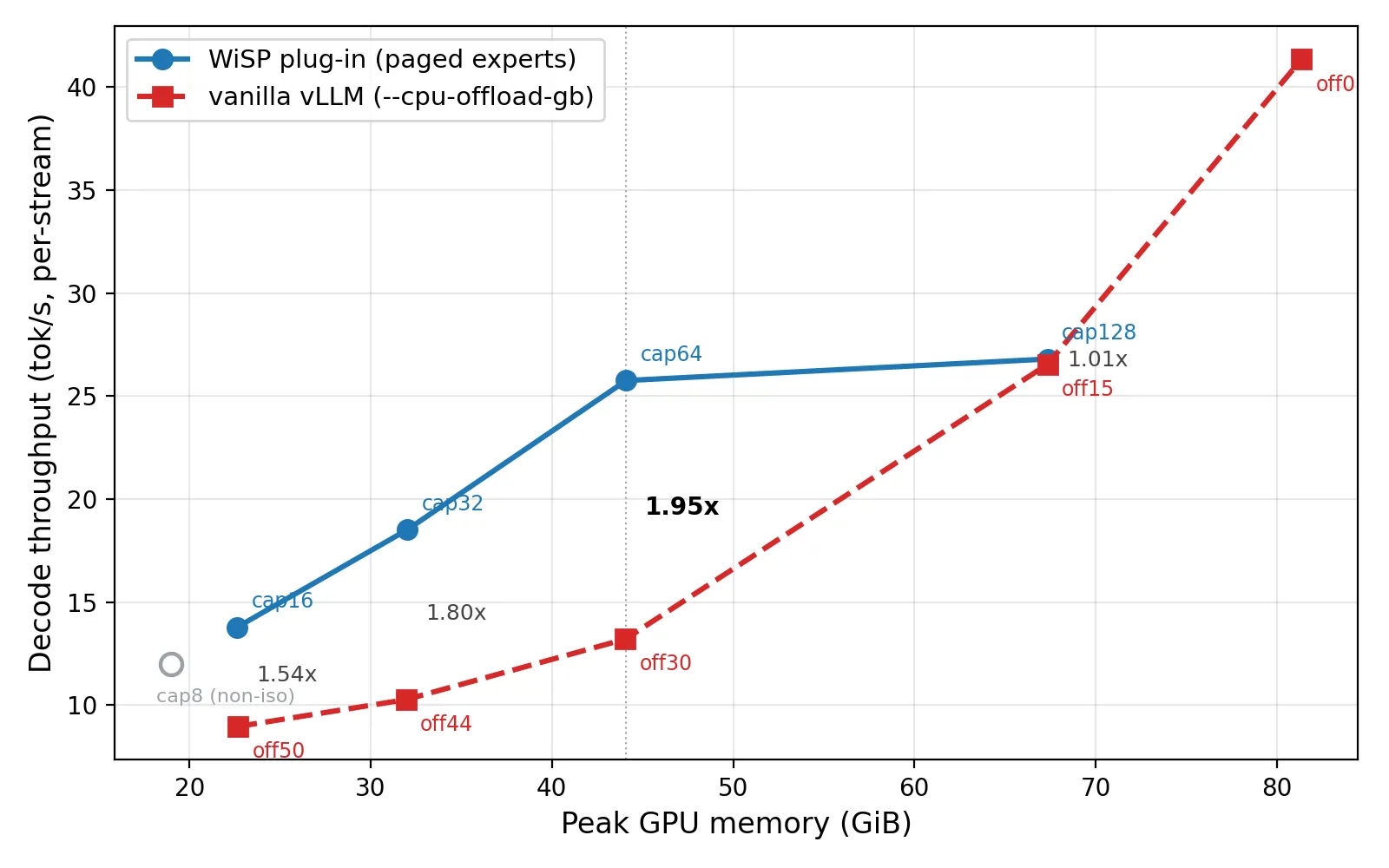

5.2 Iso-VRAM 解码吞吐（Table 2 / Figure 3）

Qwen3-30B-A3B（128 专家 top-8，BF16）：

GPU 预算	Naive offload	WiSP	加速
~23 GiB	8.96 tok/s	13.79 tok/s (cap 16)	1.54×
~32 GiB	10.27	18.51 (cap 32)	1.80×
~44 GiB	13.21	25.75 (cap 64)	1.95×
~67 GiB	26.53	26.79 (cap 128)	1.01× (交叉点)

Kimi-VL-A3B（MoE VLM）在 16.7 GiB / 10.7 GiB 预算下分别 1.18× / 1.21×。
Jamba-v0.1 (52B) 一张 94 GiB 卡：naive 全驻留 OOM，vLLM 静态 offload 因 recurrent state 不支持而直接 assertion；WiSP 分别在 cap 4/8 下达 5.73 / 9.80 tok/s，属capability claim（能不能服务）。
MiniMax-M2 (229B FP8)：WiSP 在 32 cap 下 3.70 tok/s（14 GiB 专家）；naive offload 需 ≥ 180 GiB pin 到 256 GiB host cgroup 触发 host OOM。

Iso-VRAM 吞吐曲线

Expert ↔ KV Trade (Table 3)

Qwen3-30B-A3B，固定 48.7 GiB VRAM，128 专家：

expert cap	GPU KV (tok)	max conc @4096	serves?
8	375,792	91.75	✓
16	338,928	82.75	✓
32	265,200	64.75	✓
64	—	—	× (no KV room)

expert cap 从 32 降到 8 换来 KV tokens +41.7%、并发 +41.7%；cap=64 直接越过联合可行边界。

5.3 MV-WSA 分配器

Static Configurator（Table 4） OLMoE-1B-7B，8 GiB 预算，AgentInstruct_os，concurrency 4：

Arm	cap	KV (GiB)	TTFT (s)	decode (tok/s)	turn wall (s)
MV-WSA	21	2.6	2.9	40.6	6.3
50-50	18	3.2	2.9	29.2	7.0
Flux-prop	35	0.5	19.8	56.2	22.0
Naive offload	—	—	21.3	30.7	25.5

MV-WSA 是唯一 TTFT 与 decode 都接近最佳的方案。Flux-prop KV-blind 导致 TTFT 崩溃；50-50 KV-heavy decode 慢；naive offload 两轴皆输。

Online 仿真（Table 5）：AgentInstruct 中 per-workflow oracle split 分布在 0.22–0.99；MV-WSA 收敛到 oracle 内 +3.9%，而 50-50 差 +19.7%、Flux-prop +21.3%；workflow 在会话内漂移（os → db → webshop）时，MV-WSA 比最优单一 static 还好 -4.7% 到 -16.3%。

Live Dual-resize（Table 6）：Qwen3-30B-A3B 24 GiB，36 turns。dynamic 相较 best offline：

TTFT 40.35s → 31.51s（1.28×）
decode 13.37 → 14.35 tok/s（1.07×）
e2e 448.1s → 371.8s（1.20×）

同一模型对 resize cycle 后输出仍 byte-identical（D2 属性）。

5.4 Routing 信号 = 内存杠杆

单个 decode burst 的专家 union：Qwen3-30B-A3B 上 0.53、OLMoE 0.78。
相邻 burst 重叠 0.80–0.90，会话累计 footprint 0.77（稳定子集）。

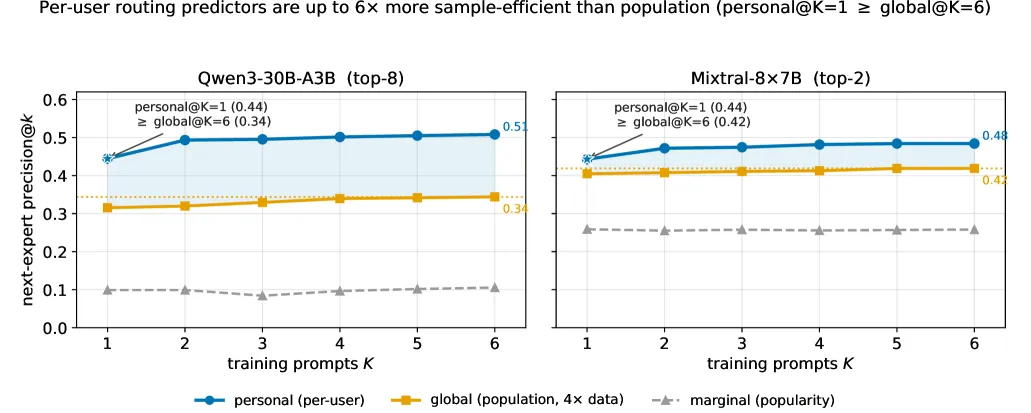

per-user co-activation predictor 用单会话训练即匹配/超过 4× 数据的 population predictor，两会话内饱和。

Per-user routing predictor

5.5 跨架构

Kimi-VL-A3B（MoE VLM）：byte-identical text，1.18–1.21× 加速。
Jamba-v0.1（52B Hybrid Mamba+Attention+MoE）：baseline 完全无法服务；WiSP 可服务且正确。

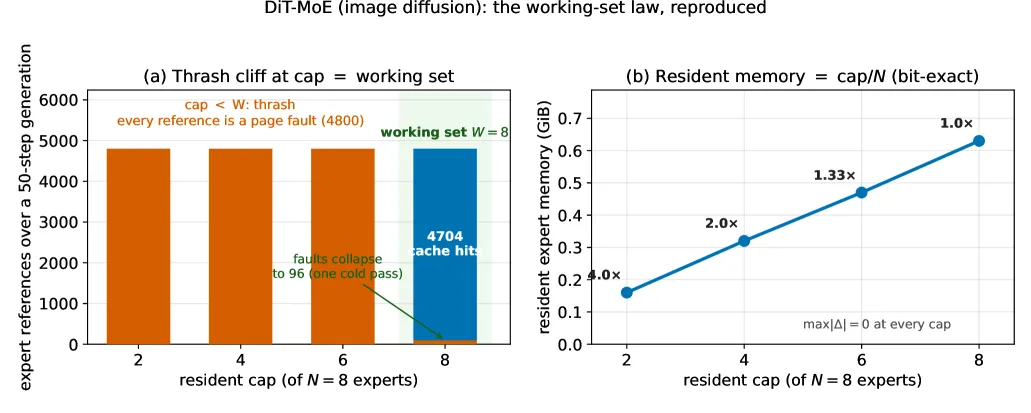

DiT-MoE：无 KV，前向激活全体专家；仍能靠 paging 把 resident 专家显存降 4×，生成 latent 与 full-residency 完全一致。

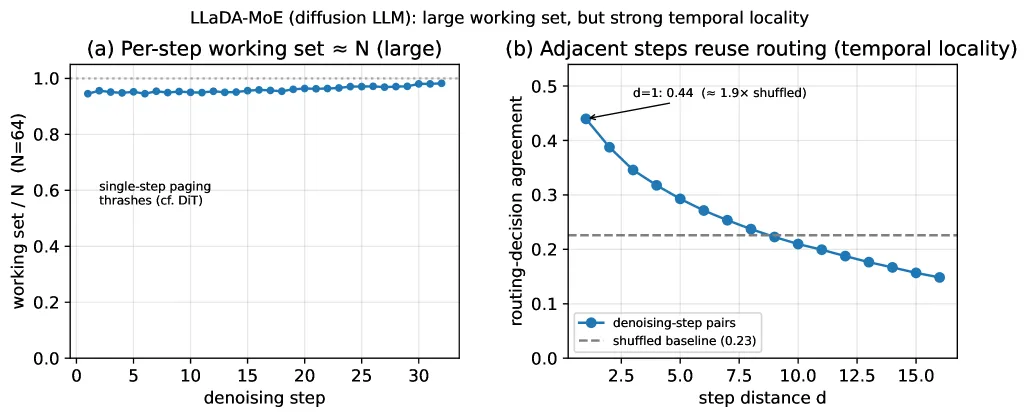

LLaDA-MoE-7B：diffusion LLM，denoising step 间存在时间局部性；paging 令生成 token 一致。

DiT-MoE working set LLaDA-MoE

六、总结

核心贡献

首次把 MoE serving 的专家 offload 与 KV cache 管理统一为一个 working-set 分配问题，并给出精确的 LRU miss 曲线建模 $m(C)$ 。
提出 byte-identical 的 Expert Pager：复用 expert_map，drop-in 到 vLLM，无新 kernel、无精度损失、无模型改动。
提出 MV-WSA：equimarginal 边际价值分配 + admission floor，含离线 configurator 与 online resize controller，理论与实现完整。
首次量化证明：低并发单流 decode 下 routing prediction 不买速度（-46 到 -55% throughput），只能买内存；PCIe 是硬墙。
跨架构大规模验证：MoE LLM / VLM / Hybrid SSM–MoE / MoE diffusion 全部通吃，包含 Jamba/MiniMax-M2 等 baseline 无法启动的情形。

技术影响

为边缘/桌面 GPU 上运行现代 MoE 模型提供了一条不改精度的实用路径；直接以 plug-in 形式落地 vLLM。
让 KV cache 管理与专家管理进入同一账本，为后续任何 sparsity + attention memory 联合调度问题提供了框架。
对 diffusion MoE、Hybrid SSM–MoE 等新兴模态给出可复用的 pager 参考。

局限性

大量 iso-VRAM 结果通过 H100 上 gpu-memory-utilization cap 模拟小卡，未在物理小卡（RTX 4060/MIG slice）上验证。
单流 decode 场景下 prediction 无速度收益；在多并发/多轮 agent 场景下 controller 与 predictor 组合的收益尚未完全实测。
目前只保证 byte-identical 输出，未探索允许精度轻微退化的量化路径。
需要 engine 暴露 expert_map 类间接层；对不支持该 API 的服务栈需额外适配。

七、参考资源

arXiv 摘要页：https://arxiv.org/abs/2606.21868
HTML 全文：https://arxiv.org/html/2606.21868v1
PDF：https://arxiv.org/pdf/2606.21868
图表索引：figures/2606.21868-wisp-moe/README.md
相关工作：Denning working-set (1968/1970)、PagedAttention (Kwon et al., SOSP’23)、MoE-Lightning (ASPLOS’25)、Pre-gated MoE (ISCA’24)、SiDA (MLSys’24)、ktransformers、llama.cpp
