Execution-State Capsules: Graph-Bound Execution-State Checkpoint and Restore for Low-Latency, Small-Batch, On-Device Physical-AI Serving

一、论文概述

字段	内容
标题	Execution-State Capsules: Graph-Bound Execution-State Checkpoint and Restore for Low-Latency, Small-Batch, On-Device Physical-AI Serving
作者	Liang Su
机构	独立作者（论文未列机构；代码 repo flashrt-project/FlashRT）
论文链接	https://arxiv.org/abs/2606.20537
HTML	https://arxiv.org/html/2606.20537v1
PDF	https://arxiv.org/pdf/2606.20537
发布	2026-06-19
分类	cs.LG（primary）、cs.DC
系统别名	FlashRT / Execution-State Capsule

二、核心思想

问题定义

vLLM 和 SGLang 是 throughput-first 的当代 SOTA 推理服务，用 paged KV / radix prefix 高效摊薄共享 KV。但在 physical-AI serving 场景（单/少流交互、on-device VRAM 有限、控制回路间歇会话、硬 TTFT 预算）——例如：

• coding agent / assistant，10–50k 系统 prompt+repo prefix，逐轮追加；
• 语音/TTS 前端 barge-in；
• 视觉-语言-动作 (VLA) / 机器人策略 loop；

throughput-first 机制的假设（多并发摊薄 auto-managed cache）不成立，且 KV cache 不能表达整个 continuation state。作者观察三个 paged/radix 不作为一等对象暴露的能力：

1. Hybrid recurrent 状态（linear-attention 循环态、conv state）是 prefix 的 fold，不可按位置切片。
2. fork：把一个已提交边界 1→N 个独立会话。
3. rollback：回到本会话较早边界（undo turn）。

解决方案概述

FlashRT 是一个 latency-first 白盒运行时。核心创新：

• 静态缓冲区 + 全图捕获：不用可变 block-table 索引，把整个 forward（含 attention）在 contiguous static buffers 上用 CUDA Graph 捕获，bound buffers 就是完整 state。
• Execution-State Capsule：在已提交位置 $P$ 把 KV + linear-attention recurrent + conv state + MTP 尾 + metadata 整体 freeze 为一个 tiered (GPU/host/disk) 可命名对象。
• 四个 serving verbs：snapshot / restore + append / fork 1→N / rollback。

三、技术架构/方法

与 paged/radix 的机制差异

Paged/radix：attention kernel 通过可变 index 从 paged pool 读 KV，captured graph replayable but not self-contained；hybrid recurrent/conv 存在 side cache。要 fork/rollback 需要额外新对象。

FlashRT：所有 state 存在 static contiguous buffers 上，captured graph replay = 一个自包含快照 + 一个字节复制 + append。“graph decides how to compute; capsule decides which state to compute from.”

Capsule 定义

在位置 $P$ 冻结固定 named 缓冲区集合：

• 小尺寸部分：linear-attention recurrent state、conv state、MTP tail & compact cache with valid range、last hidden as MTP seed、metadata (cur_pos, token-prefix digest)。
• KV 区域：full-attention KV over $[0,P)$、FP8 dequant stage 的 valid end。KV 随 $P$ 增长、主导 footprint（FP8-KV 大约减半）。

Capsule 只在有意义的 boundary 上产生：pinned shared prefix、episode start、turn boundary，不密集打点。

四个 serving 动词（Fig. 2）

1. snapshot：整个 live set (KV, R, C, MTP) 冻结为 $C_0$。
2. restore + append：$C_0$ 回写 live buffers；只追加新 suffix $s$；replay 已有 captured graph（无 recapture、无 prefix recompute）。
3. fork 1→N：把 $C_0$ 恢复到 N 个独立 session，token-exact。
4. rollback：restore 更早的 committed boundary（撤销一次 turn）。

Execution Contract（§4）

188 行 C ABI，仅暴露：Buffer（唯一 state 原语）、Graph（ShapeKey→captured graph-exec）、Plan（DAG of graph nodes）、ShapeKey (opaque u64)。Contract 是 capture-agnostic：captured graph 可以包住 FlashRT 内核、torch ops、或原生 backend；两个 graph 共用一个 Buffer 就是 zero-copy 多模型 hand-off 全部机制。

• 层级：serving/（policy）→ flash_rt/（frontend）→ exec/（contract）→ csrc/（kernels）。
• Contract 不知道 session/KV append/scheduler；这些都是上层策略。
• Capsule 仅新增一个原语：host-backed buffers + cross-space async copy（可 park 到 host/disk）。

Serving-layer verbs（Listing 2）：

cap = session.snapshot(boundary="turn", tier="gpu", pin=True)
session.restore(cap, suffix=new_tokens, shape_key=key)  # no recapture
branches = session.fork(cap, n)                          # 1 boundary → N sessions
session.rollback(cap_earlier)
registry.promote(cap, tier="gpu"); registry.evict(policy="lru")

正确性（§5）

三层：

• Byte restore：字节精确回写。
• State completeness：对抗测试——snapshot 后用无关 prompt 完全覆盖所有 live buffer 并 decode；再 restore、decode 得到与”从未跑过无关 prompt”完全一致 token。任何遗漏的 recurrent register / conv window / MTP entry / metadata 都会发散。
• End-to-end equivalence：greedy decode 后 pure restore = cold prefill；restore+append = 直接 append；fork branches 匹配。

Chunk-alignment 条件：linear-attention chunked prefill 按 chunk 折叠 recurrent state。若 boundary $P$ 不是 chunk 大小 $C$ 的整数倍，会引入 cold prefill 没有的 chunk split，FP8 rounding 下发散。修复：$P'=\lfloor P/C\rfloor\cdot C$，剩余 <$C$ tokens 由 append 廉价重跑。

三个域用一个机制（§6）

• Coding agent：pin $C_0$，每轮 restore + append 新 turn（不重跑 10–50k prefix）。
• Fork（tree-of-thought / best-of-N）：$C_0$ 恢复到 N 独立 branch，逐 token 精确。
• Robot RL rollout：episode reset = restore($C_0$)；host 每 tick replay 一个 action chunk。
• Planner–actor hand-off：不需要 capsule，直接 zero-copy Buffer 共享；一次改写 subgoal buffer 下轮 replay 自动使用。

四、核心创新

#	创新点	说明
1	Static-buffer whole-graph capture	相较 paged/radix 让 captured graph 自包含，是 capsule 的先决条件
2	Execution-State Capsule	把整个 continuation state（KV + recurrent + conv + MTP + meta）作为第一等可 snapshot/restore/fork/rollback 对象
3	Chunk-aligned recurrent reuse	显式利用 linear-attention chunk 边界做精确 recurrent state 复用
4	188 行 C ABI Execution Contract	机制不涉策略；一份 contract 同时支撑 LLM、TTS、VLA policy
5	三域统一的 verbs	LLM warm start = robot episode reset = 同一 snapshot/restore；planner-actor 用 zero-copy Buffer

五、实验结果

环境

• 主测：单卡 NVIDIA GeForce RTX 5090（sm_120，33.7 GB），CUDA 13。

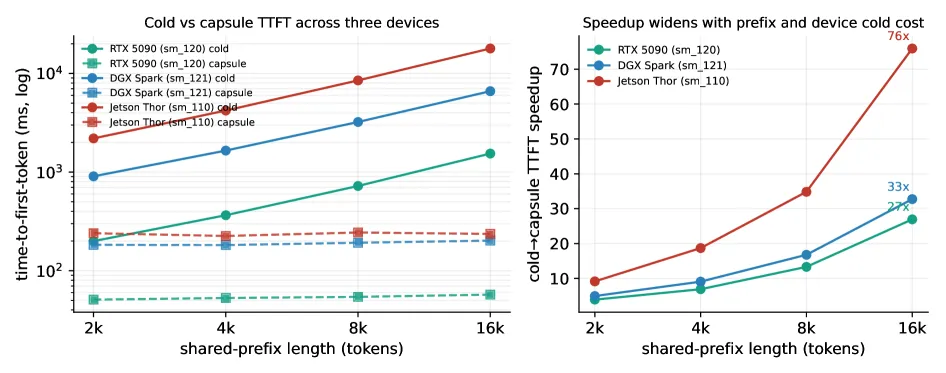

• On-device 复现：Jetson AGX Thor (sm_110)、DGX Spark (GB10, sm_121)。
• 模型：hybrid LLM（NVFP4，MTP heads K=3）；此 checkpoint 使用 Qwen3.5 hybrid（Qwen3_5ForConditionalGeneration）。
• 并发：1（single-stream）。
• 基线：vLLM 0.22.0 + APC（NVFP4，full CUDA-graph mode，max_num_seqs=1，max_model_len=12288）；SGLang 结构性对比（其 hybrid recurrent 存在 side cache，见附录 A 关于 NVFP4 W4A16 兼容性问题）。

Runtime Floor (§7.1, Table 6)

4096-token prefix, 30 repeats：

Metric	p50	p90	p99
Cold TTFT (ms)	366.8	367.2	367.2
Capsule TTFT (ms)	53.0	53.0	53.1
Peak GPU mem	22.8 GB (load+capture)	Capsule = 224 MB	—

FlashRT cold 相对 throughput-first runtime 低 2.6–2.8×（Table 9）。

Capsule 操作分解（Table 7）

Prefix	Capsule 大小	snapshot	restore	append	Cold TTFT	Capsule TTFT	Speedup
2048	160 MB	0.3 ms	0.3 ms	25 ms	200 ms	51 ms	3.92×
4096	224 MB	0.4 ms	0.4 ms	26 ms	365 ms	53 ms	6.91×
8192	352 MB	0.7 ms	0.7 ms	28 ms	723 ms	54 ms	13.33×
16384	608 MB	1.2 ms	1.2 ms	28 ms	1541 ms	57 ms	26.94×

snapshot / restore 亚毫秒（带宽受限的 buffer copy），append 平坦 ~25–28 ms；speedup 随 prefix 长度单调扩大。

KV-only Ablation（Table 8）

4096-token boundary，greedy K=0：

Restore variant	First divergence	Mismatch
Full state (KV + recurrent + conv + MTP)	—	0 / 48
KV only, recurrent fold zeroed	token 1	47/48 (97.9%)
KV only, recurrent fold stale	token 3	45/48 (93.8%)

Recurrent state 是全 prefix 的 fold，无位置分块；仅 KV 恢复必然发散——capsule 是必要的，不是 memcpy 的重命名。

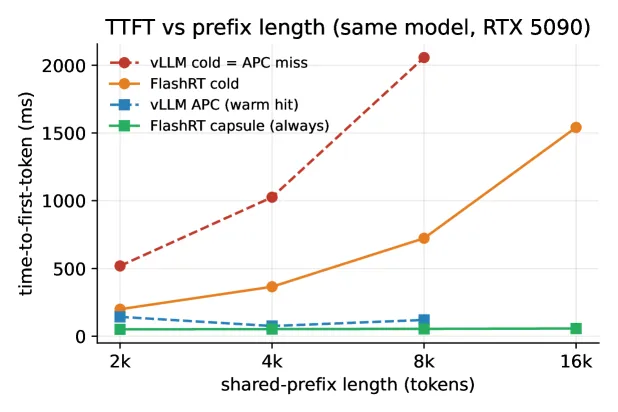

对 vLLM (Table 9/10)

Absolute TTFT (ms), same hybrid model & GPU：

Prefix	vLLM cold	FlashRT cold	vLLM APC hit	FlashRT capsule
2048	519	200	143	51
4096	1026	365	76	53
8192	2057	723	120	54

• 冷路径 FlashRT 比 vLLM 快 2.6–2.8×。
• Reuse 路径：capsule 比 APC hit 快 1.4–2.8×。
• 更关键的是”miss mode”：APC 是 opportunistic + LRU，capsule 是显式 pinned；miss 时 vLLM 回落到 cold column，capsule 保持 51–54 ms。

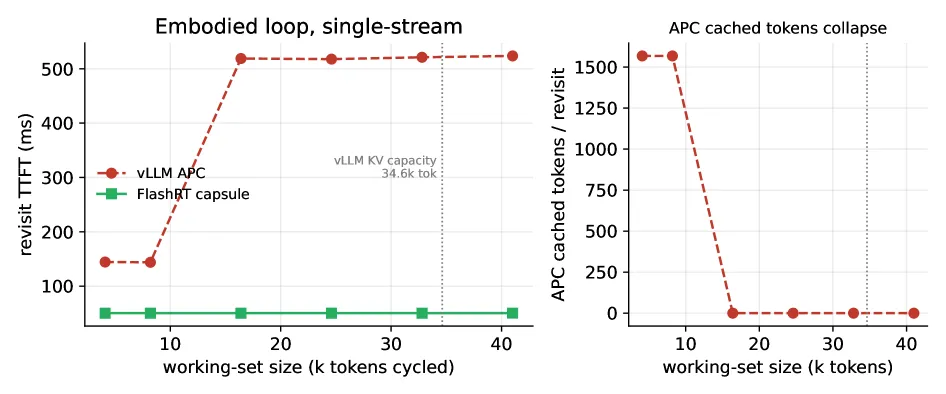

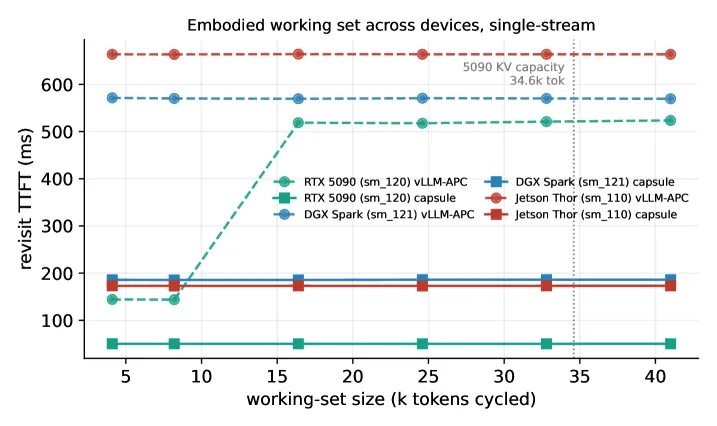

Embodied Loop (Figure 5)

Cycle $N$ 个 2048-token contexts（技能/subgoal/中断-恢复）：

• vLLM APC 命中每 context 缓存 1568 tokens (TTFT 144 ms)，直到 working set 达 ~8k tokens；≥ 16k tokens 后 num_cached_tokens 崩到 0，TTFT 回到 519 ms cold prefill——这远小于 vLLM 本身 34,629 token 全 KV 容量的一半，作者分析 vLLM 的 hybrid mamba prefix cache 是 experimental 路径。
• Capsule 保持 ~50 ms 平坦；20 contexts (3.4 GB capsules) 在 27.5 GB peak 中容纳，与 vLLM 报告的 ~30 GB residency 相当。

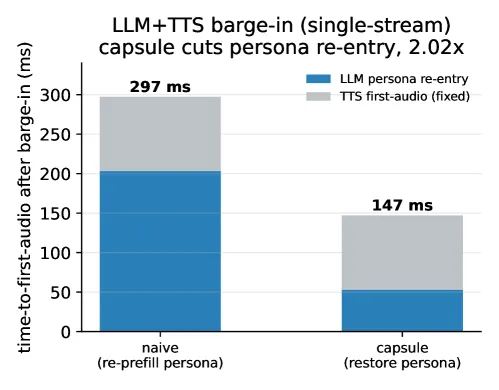

Barge-in / LLM+TTS composed (Figure 6)

再入 (re-entry) 场景下 capsule 保持低 TTFT；TTS 侧另测端点终止延迟。

Fork/Rollback（Thor）

从一个 capsule 分叉两条 branch A、B：branch A = cold(prefix+A)、branch B = cold(prefix+B)，验证 40/40 token match；rollback 之后 branch B 与 cold prefix+B 完全一致。

9 项 pytest correctness

• pure-restore = cold prefill；
• restore 幸存于被 dirty 的 state；
• restore+append = 非 capsule append path；
• fork branches match；
• chunk-aligned long boundary = cold full prefill；
• 未接入的 “TQ” KV mode 显式抛异常而非产出部分 capsule。

所有 capsule 结果对 cold reference 均 token-exact。

六、总结

核心贡献

1. 提出 execution-state capsule：把 committed boundary 的完整 forward state（KV + recurrent + conv + MTP + meta）作为服务系统的第三种一等对象（对齐 vLLM 的 PagedAttention 与 SGLang 的 RadixAttention）。
2. 提出 static-buffer whole-graph 捕获，使 capsule 成为 self-contained 可冻结对象；相较可变索引的 paged/radix，captured graph 完整持有 state。
3. 显式识别 chunk-aligned reuse 条件，使 linear-attention 循环态可 exact 复用。
4. 提供 188 行 C ABI Execution Contract，机制/策略分离；一份 contract 覆盖 LLM warm start、robot episode reset、planner-actor zero-copy hand-off。
5. 实验：同 hybrid LLM 单流下 cold TTFT 200/365/723 ms、capsule TTFT 51/53/54 ms（vs. vLLM cold 519/1026/2057 ms 与 vLLM APC 143/76/120 ms）；16k prefix 相对自身 cold 加速 27×，snapshot/restore 亚毫秒；KV-only 恢复导致 97.9% token 发散，证明 recurrent 状态整体 snapshot 必要。

技术影响

• 为 low-latency on-device / physical-AI 服务系统提供了一个新的第一等 managed object，可扩展至 fork / rollback / hybrid state reuse。
• 与 checkpoint/restore（CRIU）、Prompt Cache、Pensieve、Hydragen 等前作在”reuse 对象”层面上定位清晰。
• Execution Contract 的机制-策略分离范式（188 行 header）为其他跨模型 (LLM+TTS+VLA) 系统提供参考。

局限性

• 单节点、低并发、latency-first；不与 paged/radix 争 throughput 主战场。
• capsule 是绑定精确 weight/quant/kernel/graph bucketing 的 binary state blob，跨版本/团队不可携带；持久化仅用于 warm-start 同一部署。
• 静态缓冲区 + 图捕获需要固定 shape 集合与最大序列长度；不适合高度动态 shape。
• 生产 agent 集成、on-robot 评估尚是未来工作；“TQ” 长 KV mode 未接入（显式抛错）。
• 同模型 SGLang 未能提供 latency 对比（NVFP4 W4A16 quant scheme 尚未支持）。

七、参考资源

• arXiv 摘要页：https://arxiv.org/abs/2606.20537
• HTML 全文：https://arxiv.org/html/2606.20537v1
• PDF：https://arxiv.org/pdf/2606.20537
• 图表索引：figures/2606.20537-flashrt-capsules/README.md
• 代码：https://github.com/flashrt-project/FlashRT
• 相关工作：PagedAttention (SOSP’23)、RadixAttention (SGLang)、vAttention (ASPLOS’25)、Pensieve (EuroSys’25)、Hydragen (2024)、Prompt Cache (MLSys’24)、CRIU、Mamba (2023)、Gated Delta Networks (2024)、π₀ (2024)
