RouteBalance: Fused Model Routing and Load Balancing for Heterogeneous LLM Serving

一、论文概述

项目	内容
论文标题	RouteBalance: Fused Model Routing and Load Balancing for Heterogeneous LLM Serving
作者	Wei Da, Evangelia Kalyvianaki
提交日期	2026-06-16
arXiv ID	2606.17949
学科分类	cs.DC

二、核心思想

问题定义

异构 LLM 服务集群通常把大模型放在高端 GPU、小模型放在便宜 GPU，追求 cost/latency/quality 三维平衡。现有系统把调度拆成两层，各自独立优化：

Model router（Avengers-Pro、BEST-Route、RouteLLM）从 quality 与 cost 信号选模型，忽略实例负载。
Serving load balancer（vLLM 内部调度）优化实例队列，忽略质量差异。

作者在 13 实例集群上量化了脱耦的代价：quality-only router 在 arrival rate 从少量 req/s 涨到 30 req/s 时，均端到端延迟从 2.3 s 飙升到 60+ s（把流量全塞到几个高质量副本）；纯 load-only balancer 则损失 0.04-0.05 DeepEval quality。两层都无法单独占据 trade-off 前沿的好区间。

解决方案概述

提出 RouteBalance：服务感知的调度层，把 routing 与 load balancing 融合为一次在线赋值，直接分配请求到具体的模型实例（而非模型名）。在 3-simplex $(w_{\text{qual}}, w_{\text{cost}}, w_{\text{lat}})$ 上加权评分，可以通过一个权重向量在同一部署栈中扫过 Quality / Latency / Cost 各命名操作点。

三、技术架构/方法

系统架构

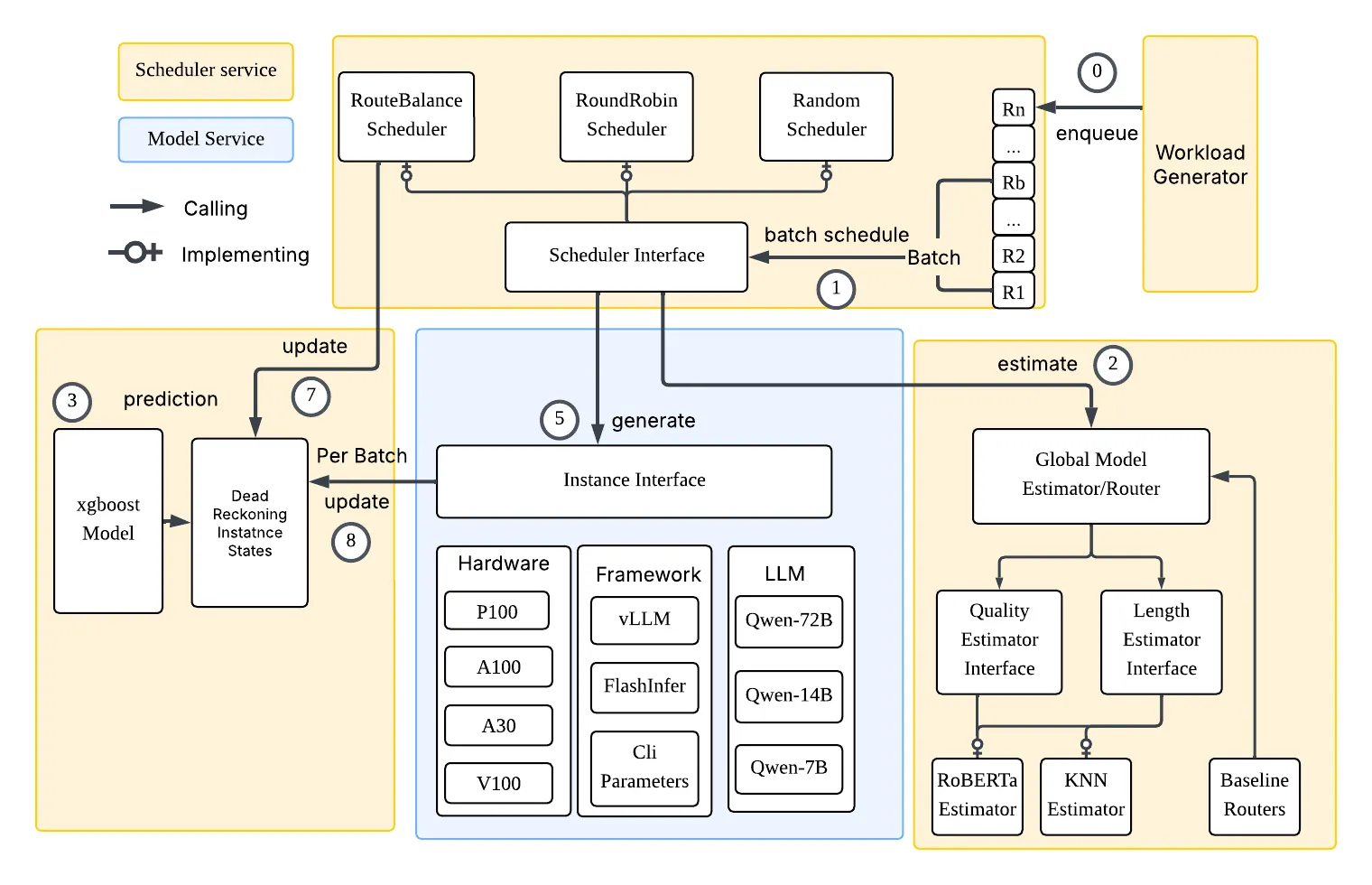

architecture

RouteBalance 位于客户端与异构 serving cluster 之间。运行时组件：batched predictor stack（in-process）+ dead-reckoned instance state。整体决策成本约 32 ms（12 req/s）。

批调度与贪心 LPT 分配

批调度器每次触发时，把等待中的请求聚为一批 $R_B$ ，在下批开始前把每个请求分配到实例。四大属性：

Predictors 每批只跑一次（成本摊薄）。
批内 scoring 用批内最大值归一化 latency/cost。
每次批内 dispatch 更新本地实例视图，避免 herding。
按预测输出长度 LPT 排序（Graham 的 4/3 makespan 保证）。

贪心目标（每步最大化）：

$S_{r,i} = w_{\text{qual}}\,\hat{Q}_{r,m(i)} + w_{\text{cost}}\!\left(1 - \tfrac{\hat{C}_{r,i}}{\max_j \hat{C}_{r,j}}\right) + w_{\text{lat}}\!\left(1 - \tfrac{\hat{T}_{r,i}}{\max_j \hat{T}_{r,j}}\right)$

约束 $w_{\text{qual}} + w_{\text{cost}} + w_{\text{lat}} = 1$ 。Cost 与 latency 用批内最大值归一化，使得 $6\times$ 更便宜的候选按比例贡献而不是被裁为 0/1。

复杂度 $O(|R_B|\,|I|)$ 。作者用 offline replay 验证：与 Hungarian 匹配的分配差异 15.6%，但实测质量差 −0.002，可忽略。

估算器（Estimators）

Quality/length（prompt 内在，per-batch 一次）：CPU 上 all-MiniLM-L6-v2 encoder 对 batch 内所有 prompt 一次 embedding；FAISS KNN（ $k=10$ ）查询 14,919-prompt 训练集索引，返回每个候选模型的预测质量与预期输出长度。Quality 标签用 DeepEval G-Eval 离线对齐（judge = Llama-3.1-8B-Instruct，位于 Qwen 池之外）。
Latency（state-dependent，per-dispatch dead-reckoning）：每个 (model, GPU) tier 一个 XGBoost TPOT head，从该 tier head-node 的 QPS sweep 训练；分派时并行查询所有 tier head。端到端延迟解析式估算：

$\hat{T}_{r,i} = \hat{T}^{\text{tpot}}_{r,i} \cdot \left(d_i/b_i + \hat{L}_{r,m(i)}\right)$

其中 $d_i$ 为待 decode token 数， $b_i$ 为当前 decode batch 大小。

成本： $O(|R_B|)$ embeddings + $O(|R_B|\,|I|)$ 向量化 scoring；scoring-loop 在 $|I|=13/100/500$ 分别为 12.8 / 14.3 / 22.5 µs。

Adaptive batching + vanishing batch bubble

自适应 batch 大小：忙时更大（更多摊薄），闲时更小。附加等待建模：

$\textit{wait} \approx \max(0, t_{\text{form}} - t_{\text{busy}}) + t_{\text{compute}} + t_{\text{tele}}$

饱和时 $t_{\text{form}}$ 被 $t_{\text{busy}}$ 吸收（反正要排队），轻载时 batch 小， $t_{\text{form}}$ 本身就小。这使 batch bubble 在真正会 hurt 的时候消失。

四、核心创新

创新点	描述	效果
融合 routing + load balancing	单次在线赋值直接选具体模型实例（而非模型名）	单栈横跨 3D 前沿
3-simplex 加权评分	$w_{\text{qual}} + w_{\text{cost}} + w_{\text{lat}} = 1$ ，按 batch max 归一化	权重可平滑地在命名操作点间切换
Batched MiniLM+KNN 质量估算	Prompt 内在信号 per-batch 一次估	与 online 每 request 打分相比避免 collapse
Per-tier XGBoost TPOT + dead-reckoning	State-dependent latency 无需 kernel simulator	前向兼容 vLLM engine 升级
LPT 贪心分派	4/3 makespan guarantee，$O(	R_B
Vanishing batch bubble	自适应 batch size 让附加等待在饱和/闲载都收敛	5× 负载增长仅 1.8× 决策 residual

五、实验结果

实验设置

集群：13 实例、28 GPU、四种 Qwen2.5 模型（含 72B、14B 用 TP=4）。
Harness：vLLM serving-benchmark；泊松到达 rate $\lambda \in \{6..30\}$ req/s。
数据集：18,608 prompts，来自 7 个公开数据集；每 prompt 对 4 个 Qwen2.5 候选广播；14,919 train / 3,634 test。
质量标签：DeepEval G-Eval，judge Llama-3.1-8B-Instruct。
基线：Avengers-Pro（ $p_w \in \{0.25..0.80\}$ ）、BEST-Route（ $t \in \{0..0.8\}$ ）、passthrough router、vLLM Semantic-Router。每种搭配 round-robin/shortest-queue 分派。
规模：442 configurations，约 1.5M requests。

主要结果

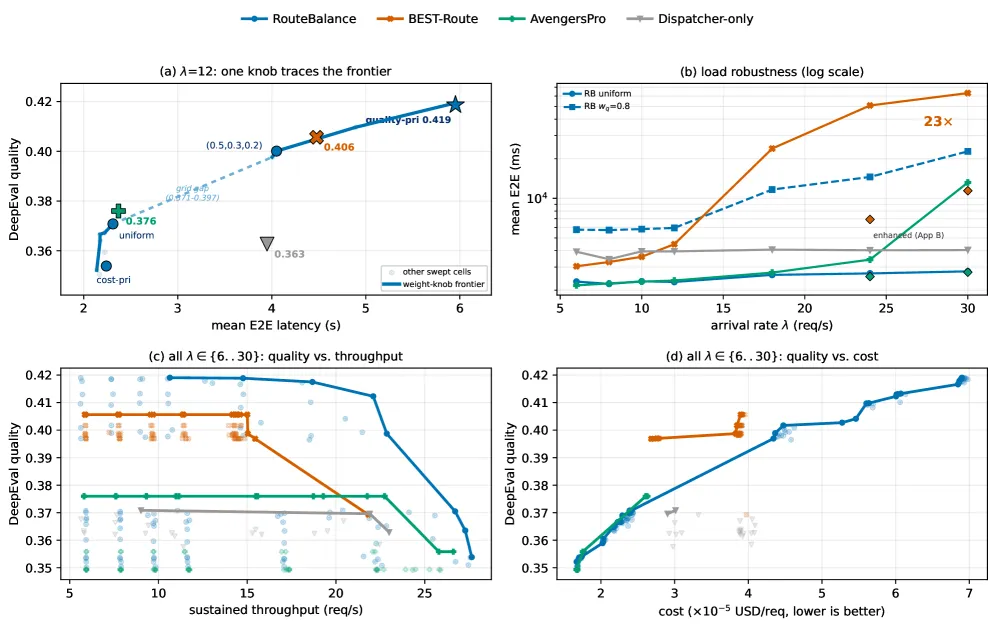

quality-latency-cost

Quality–Latency 前沿（ $\lambda = 12$ ）：仅调整权重向量，RouteBalance 单调扫过：

Cost-priority 预设：2.2 s，quality 0.354
Uniform：2.3 s，0.371
Mid-band：4.1 s，0.397
$w_q = 0.8$ 上限：5.9 s，0.419（+0.013 优于最强 BEST-Route 0.406，+0.043 优于 Avengers-Pro 0.376）
差距通过 per-prompt bootstrap 显著（95% CI $[+0.005, +0.022]$ ）

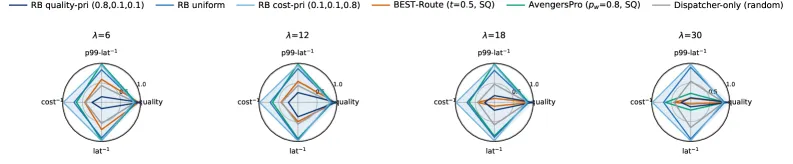

radar

Load robustness：Router engineering 均衡化后（concurrent scoring 变体），RouteBalance uniform 预设在整个 $\lambda$ 扫描中保持 2.3–2.8 s：

$\lambda = 24$ –30 领先增强版 BEST-Route 2.6–4.1×（后者 6.9 / 11.4 s）。
若把 BEST-Route 按 published 部署（每 prompt 一次序列打分）， $\lambda = 30$ 时 collapse 到 63 s（23× uniform 的 2.8 s）。
吞吐上限：RouteBalance 27.6 req/s vs BEST-Route 21.8 req/s。
最低服务成本： $1.67 \times 10^{-5}$ USD（与 Avengers-Pro 并列最低），BEST-Route 最便宜仅到 $2.68 \times 10^{-5}$ 。

调度开销

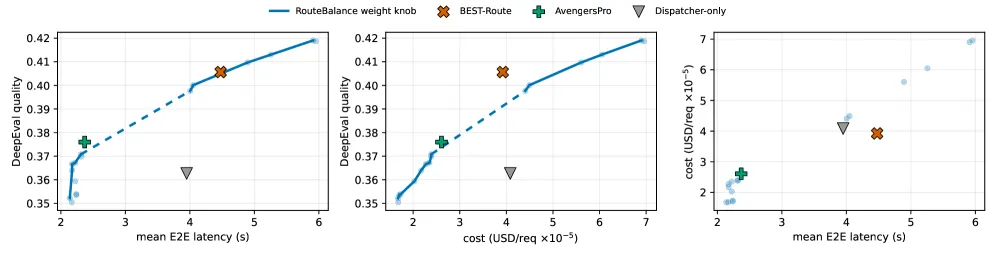

tradeoff-planes

Per-request off-instance residual： $\lambda=6$ 时 129 ms → $\lambda=30$ 时 231 ms（5× 负载增长仅 1.8× residual）。
MiniLM+KNN 决策 ≈ 27 ms，且随 load 下降（32.3 → 28.2 ms）通过 intra-batch 摊薄。
对比基线：BEST-Route residual 在 $\lambda = 30$ 达 57.9 s（router queue 饱和）。

消融实验

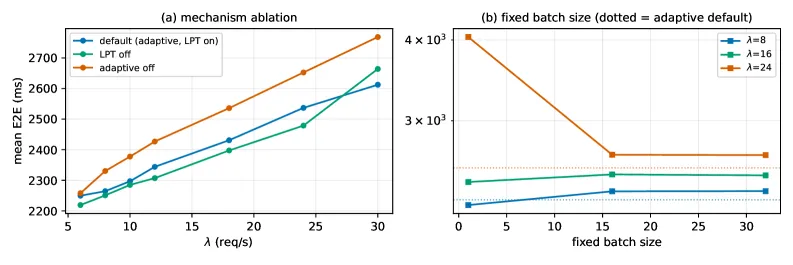

batching-ablation

LPT-off 与 adaptive-off 在高 $\lambda$ 下端到端明显退化。
固定 batch size 扫描显示 adaptive sizing 的必要性。

部署阶梯（Deployment Ladder）分离

部署方式	$\lambda=24/30$ 表现
(i) Serial scoring（BEST-Route shipped）	49.5–64.2 s collapse
(ii) Micro-batched co-located	214 / 238 s (98% router queueing)
(iii) vLLM-SR external CPU service	$\lambda=18$ 起 collapse
(iv) Enhanced concurrent scoring	6.9 / 11.4 s（仍慢 2.6-4.1×）

作者以此证明 BEST-Route 的 collapse 不仅是部署 artifact，policy 层面也有本质差距。

六、总结

核心贡献

首次把 model routing 与 serving load balancing 融合到单一在线赋值，实例级而非模型级决策。
提出 3-simplex 加权 scoring $S_{r,i}$ ，让单套部署栈只调权重就能穿越 quality-cost-throughput 前沿。
通过 prompt-intrinsic vs state-dependent 的信号分离，实现 per-batch amortization + per-dispatch dead-reckoning。
用 LPT 贪心 + adaptive batching 让 batch bubble 在饱和/闲载都收敛。
大规模评测（442 配置、~1.5M 请求）与 engineering-equalized 基线对比：quality 上限 0.419（+0.013），高负载领先 2.6–4.1×。

技术影响

把”router-then-balancer”的分层假设打破，证明在 model selection 时刻 pricing latency 是关键收益源。
释放数据集（18,608 prompts、predictor）与代码，便于 artifact evaluation 与后续研究。

局限性

目前只在 Qwen2.5 家族与固定拓扑上验证；作者提到下一步移植 Llama/Gemma。
依赖泊松/gamma 到达模型，需要在生产 trace 上验证。
SLO-driven 自动调整权重的控制器仍是 open direction。

七、参考资源

arXiv: https://arxiv.org/abs/2606.17949
HTML 全文：https://arxiv.org/html/2606.17949v1
相关系统：Avengers-Pro、BEST-Route、RouteLLM、vLLM Semantic-Router、INFaaS、Cocktail、Tabi
基线依赖：DeepEval G-Eval、Llama-3.1-8B-Instruct judge、FAISS KNN、all-MiniLM-L6-v2、XGBoost
