Coordinated Scheduling for MoE LLM Serving (Gimbal)

一、论文概述

项目	内容
arXiv ID	2606.15177
标题	Coordinated Scheduling for MoE LLM Serving
作者	Yifan Sun, Zhexiang Zhang, Jiantong Jiang, Gholamreza Haffari, Minxian Xu, Feng Liu, Rajkumar Buyya, Adel N. Toosi
机构	University of Melbourne · Monash University · SIAT, CAS
会议	ACM SIGOPS ATC 2026
提交日期	2026-06-13
学科	cs.DC
链接	https://arxiv.org/abs/2606.15177

二、核心思想

问题定义：MoE LLM 推理通常同时使用数据并行（DP）+ 张量并行（TP）+ 专家并行（EP）。动态请求负载与稀疏专家路由耦合，产生两类不均衡：DP 引擎不均衡与专家级热点。现有系统的前端调度器只看请求计数、后端专家均衡器只看聚合激活计数，两者相互隔离，忽略细粒度引擎压力、后端 MoE 压力与源相关的专家流量。

解决方案：提出 Gimbal，一个跨层协同调度框架：

1. 细粒度 DP 引擎调度：使用运行/等待 prefill tokens、KV 使用率、后端 MoE 压力等在线信号选目标引擎；引擎内用 SJF + aging 减少 HOL。
2. 源感知专家放置：在线收集”DP 源 → 专家”路由统计，以 MINLP 参考解校准的启发式联合优化专家负载、跨 DP 通信、迁移开销。
3. 后端专家压力回馈前端 DP 调度器，形成闭环。

三、技术架构 / 方法

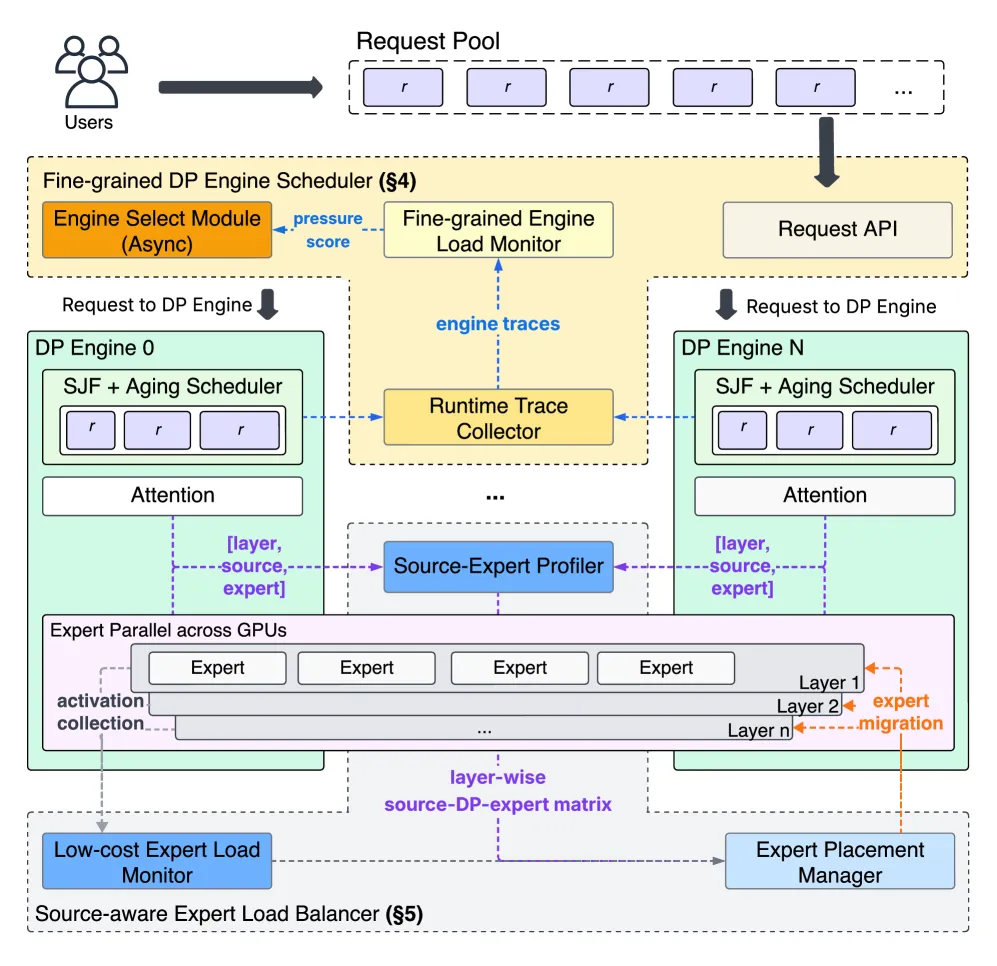

3.1 系统架构

Gimbal 包含 Fine-grained DP Scheduler + Source-aware Expert Load Balancer。DP 引擎异步上报 4 类运行时状态：

1. 运行请求的剩余 prefill tokens
2. 等待队列 prefill tokens
3. KV cache 使用率
4. 后端 MoE 专家压力

3.2 压力感知引擎选择

KV 优先：若某引擎 KV 使用率明显更高，直接选低 KV 引擎；否则用加权得分融合剩余 prefill、等待 tokens、近期分发补偿、KV 惩罚、MoE 专家压力惩罚。

选择公式（示意）：

$\text{score}(e) = w_p \cdot P_{\text{prefill}}(e) + w_q \cdot P_{\text{wait}}(e) + w_k \cdot P_{\text{KV}}(e) + w_m \cdot P_{\text{MoE}}(e)$

引擎内使用 SJF-style（按剩余 prefill 长度升序）+ aging 保证长请求不饥饿。

3.3 源感知专家放置

在线统计 layer-wise 源-专家矩阵 $T_{l,d,e}$（层 × DP 源 × 专家）。放置目标：最小化通信 + 负载不均衡代价，同时惩罚迁移。原始 MINLP：

$\min_{\pi} \; \alpha \cdot \text{CommCost}(\pi, T) + \beta \cdot \text{LoadImb}(\pi) + \gamma \cdot \text{Migrate}(\pi, \pi_{prev})$

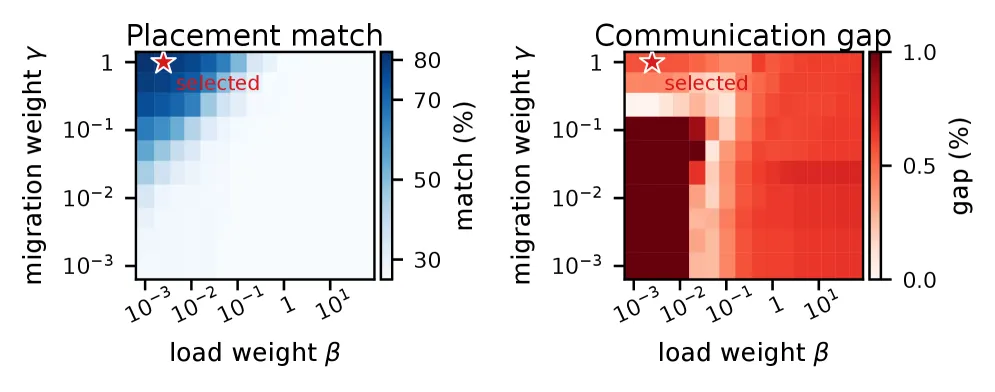

MINLP 只作离线参考；在线用按专家热度降序的贪心算法，权重通过 MINLP 校准，避免过度反应短窗负载波动。

3.4 反馈闭环

后端专家迁移会改变 EP rank 上的负载分布，Gimbal 将该压力回馈 DP 调度器，防止新请求继续压向已经承担高专家压力的 co-located 引擎。

四、核心创新

创新点	说明
细粒度 DP 引擎调度	从请求计数升级到 token 级运行时压力信号（prefill/KV/queue/MoE）
源感知专家放置	首次将 DP-源 → 专家路由矩阵在线收集并纳入放置代价
MINLP 校准启发式	用离线 MINLP 参考校准在线贪心，兼顾质量与开销
跨层反馈闭环	专家压力回灌 DP 调度，前后端协同
无需输出长度预测的 SJF+aging	引擎内轻量重排减少 HOL blocking

五、实验结果

测试床：2× Intel Xeon 8462Y+，4× H100 80GB NVLink，1 TB 内存；模型 Qwen3-30B-A3B；配置 DP=2, TP=2, EP=4。 数据集：BurstGPT（Random / Central / Descending / Two-end / Average 五种分布），每分布 1000 请求 × 3 seed。 基线：vLLM（默认 request-count DP + EPLB）、MoETuner、Sem-MoE（含 oracle）。

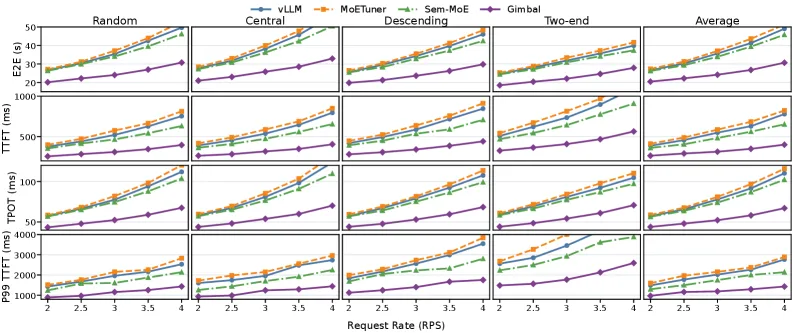

端到端延迟

• 相比 vLLM：mean E2E ↓ 32.0%，TTFT ↓ 42.9%，TPOT ↓ 33.3%，P99 TTFT ↓ 44.3%。
• 相比 MoETuner：E2E ↓ 34.7%，TTFT ↓ 47.0%，TPOT ↓ 36.2%。
• 相比 Sem-MoE：E2E ↓ 28.5%，TTFT ↓ 34.7%，TPOT ↓ 29.5%。
• 高负载放大：TTFT 相对 vLLM 的降幅从 RPS=2 的 33.1% 升至 RPS=4 的 48.3%；TPOT 从 24.1% 升至 38.4%。

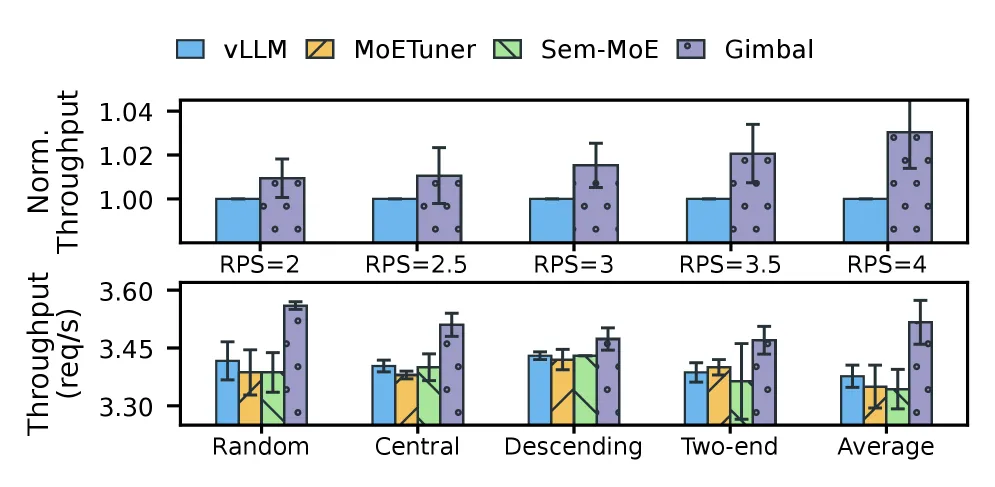

吞吐

• 每档 RPS 均高于 vLLM：0.94% (RPS=2) → 3.04% (RPS=4)。
• RPS=4 时不同分布提升 1.26%–4.20%。

消融

• Gimbal-DP：TTFT ↓25.1%，TPOT ↓13.4%。
• Gimbal-EP：TTFT ↓26.2%，TPOT ↓22.7%。
• Gimbal-All（无 collab）：TTFT ↓29.8%。
• 完整协同版进一步扩大领先，验证跨层反馈的必要性。

案例细节

RPS=4 Random 轨迹：vLLM 两引擎运行请求 91/90、KV 26–27%、prompt 吞吐差 1.24K tok/s；Gimbal 降至 58/57、17% KV、0.74K tok/s 吞吐差。

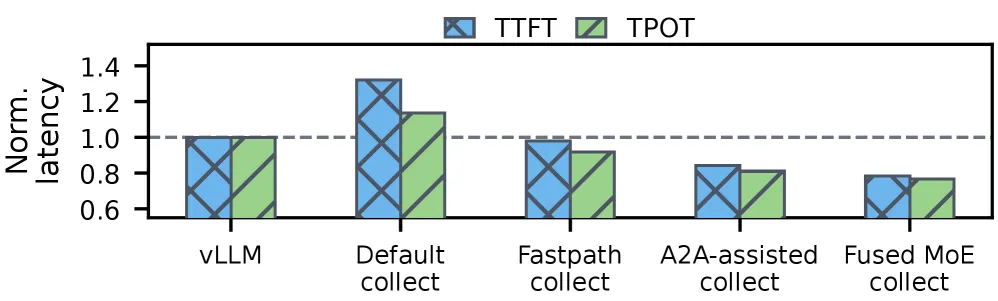

系统开销

源感知矩阵采集的归一化延迟开销可忽略。

六、总结

• 核心贡献：提出面向 MoE 服务的跨层协同调度框架 Gimbal，把 DP 引擎压力与源感知专家路由统计闭环耦合。
• 技术影响：把 LLM serving 前端调度从 request-count 抽象升级到 token-level 多维压力向量，并首次用 MINLP 校准在线专家放置，可直接嵌入 vLLM 等系统。
• 局限性：目前仅在 4× H100、DP=2/TP=2/EP=4 与 Qwen3-30B 上验证；启发式权重虽经 MINLP 校准但仍与工作负载弱相关；缺少与 speculative decoding、chunked prefill 等其他优化的联合评估。

七、参考资源

• 论文原文：arXiv:2606.15177
• 相关工作：vLLM、SGLang、FastServe、Preble、MoETuner、Sem-MoE、EPLB (DeepSeek)
• 数据集：BurstGPT、LMSYS-Chat-1M
