Tangram: Unlocking Non-Uniform KV Cache Compression for Efficient Multi-turn LLM Serving

一、论文概述

项目	内容
标题	Tangram: Unlocking Non-Uniform KV Cache Compression for Efficient Multi-turn LLM Serving
作者	Hyungmin Kim, Minsoo Kim, Hongseok Kim, Jungwook Choi
发表日期	2026-06-04 (arXiv, v2)
arXiv	2606.06302
分类	cs.LG, cs.SE
系统名	Tangram（vLLM 上的 drop-in KV 管理层）
支持模型	Qwen3-4B、Llama-3.1-8B、Gemma-3-12B、GPT-OSS-20B、Qwen3-30B-A3B
基准	SCBench

二、核心思想

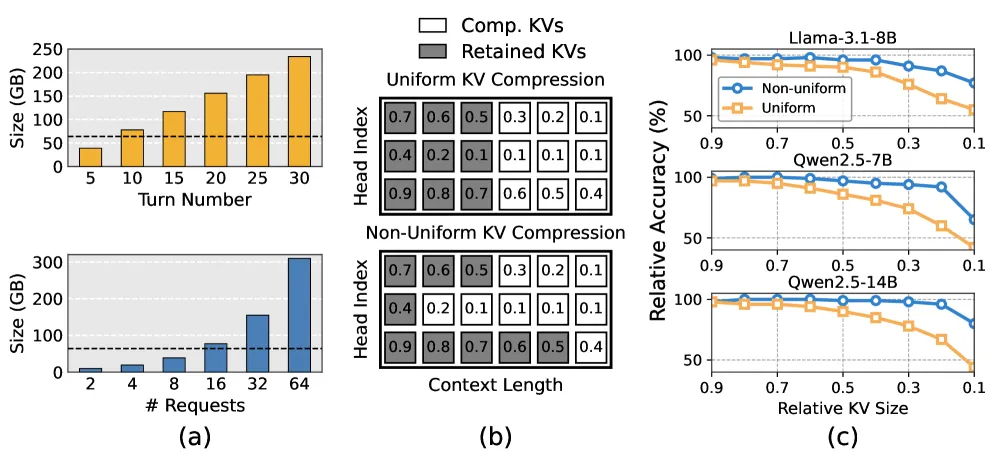

问题定义：多轮 LLM 服务中，KV cache 随对话轮数和并发用户线性增长；例如 Qwen2.5-32B 在 16 并发下 10 轮内 KV cache 就超过模型权重本身（图 1a），内存而非算力成为吞吐瓶颈。

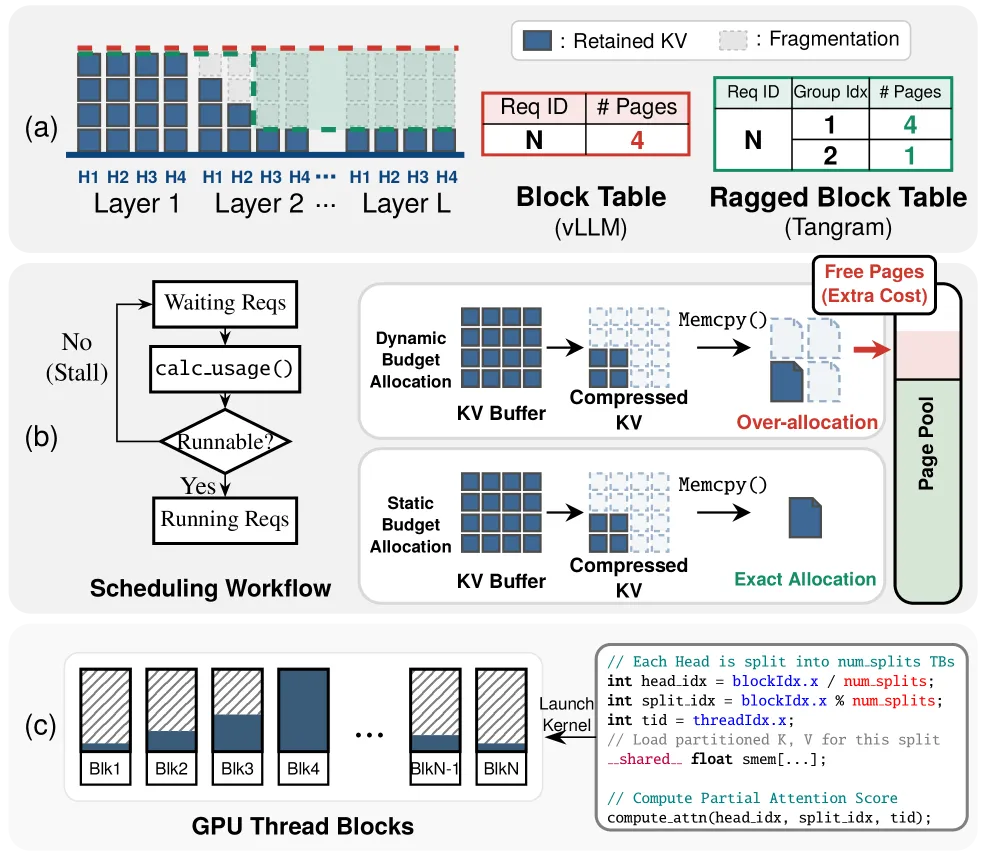

非均匀 KV 压缩（按 head 分配不同预算）在精度上远优于均匀截断，但现代 serving 栈（PagedAttention、chunked prefill、continuous batching）默认「所有 head 长度相同」，导致三大系统难题：

1. Monolithic Page 碎片：一个 page 被所有 head 共享，只要一个 long head 未释放整页就无法回收。
2. Prefill 时的 Page Reclamation 开销：分散页跟踪/回收最多消耗 25% prefill 时间。

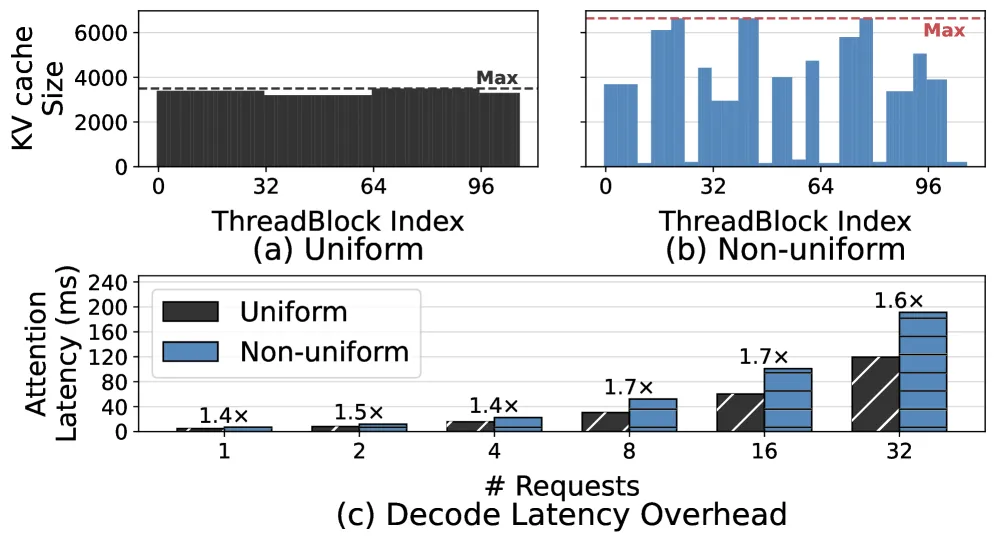

3. Decode Attention 负载失衡：head 之间保留量差异使 GPU SM 负载偏斜，attention 延迟膨胀至 1.7×；单步 decode 15–20% 花在 re-planning。

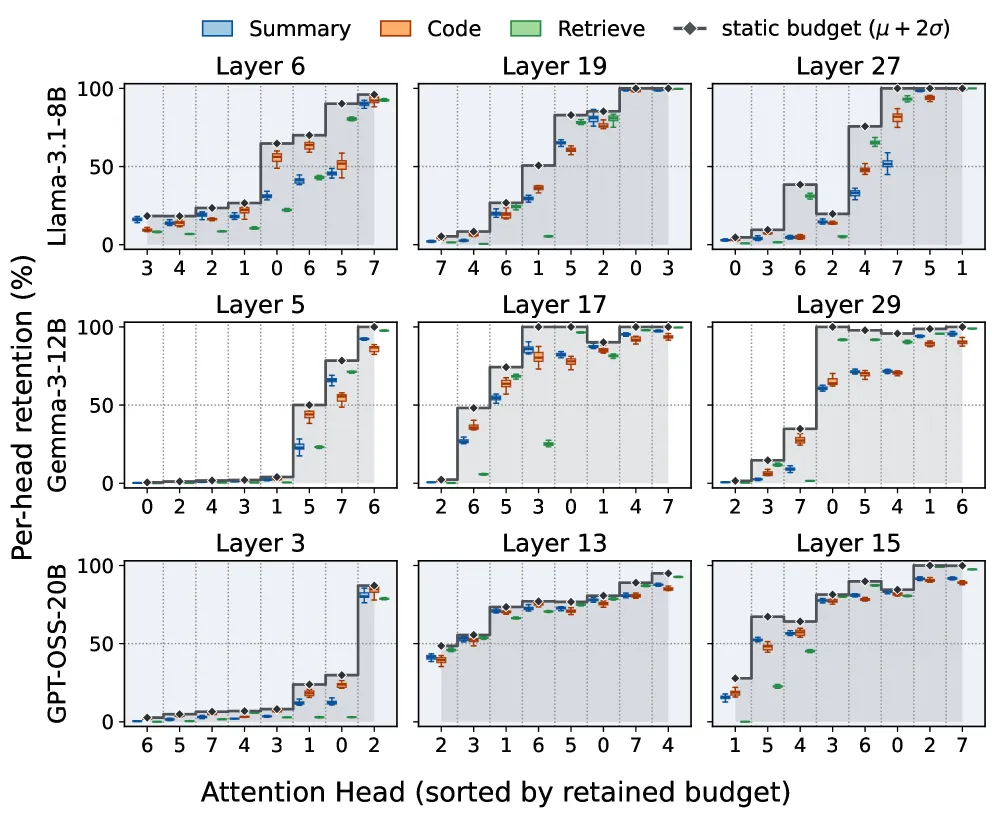

关键观察：Head-wise KV retention 具有两级结构：

1. 输入无关的 head 排序：不同输入下同一 head 的排序几乎稳定；
2. 每 head 的比例落在极窄区间。

因此只需 50 个校准样本 即可离线预测每 head 预算，从而把「运行时动态决策」转化为「静态计划」。

解决方案：Tangram = Budget Reservation + Ragged Paging + AOT Load Balancing。

三、技术架构/方法

3.1 Budget Reservation：把压缩融入 prefill

• 每个 request 到达时压缩被融入 chunked prefill：每 chunk 计算完 KV 即基于打分函数 $s_{\ell,h}$ 与静态 per-head 预算 $B_{\ell,h} \in (0,1]$ 做 top-k 选择：

$$I_{\ell,h} = \mathrm{Top}(\lceil B_{\ell,h} N \rceil,\; s_{\ell,h})$$

• $B_{\ell,h}$ 来自 50 pilot 样本的离线校准；引入安全系数 $\alpha=2$ 覆盖 per-input 偏差。
• 全局保留比 $\rho = 100\%$ 表示未压缩基线。
• 结果：post-compression footprint 在调度时就固定，无需运行时 page reclamation。

3.2 Ragged Paging：head-group 独立 page 表

• 将 paging 粒度从「跨所有 head」缩到 $H_p$-head 组：每组独立 page table，页大小 $H_p \times 2 \times P \times d$。
• 每组按其组内最大预算 $\max_{h \in \mathcal{G}_{\ell,i}} B_{\ell,h}$ 分配，避免被 long head 拖累。
• Budget-Aware Clustering：把 retention 相近的 head 聚类到同一组，最大化可回收内存。

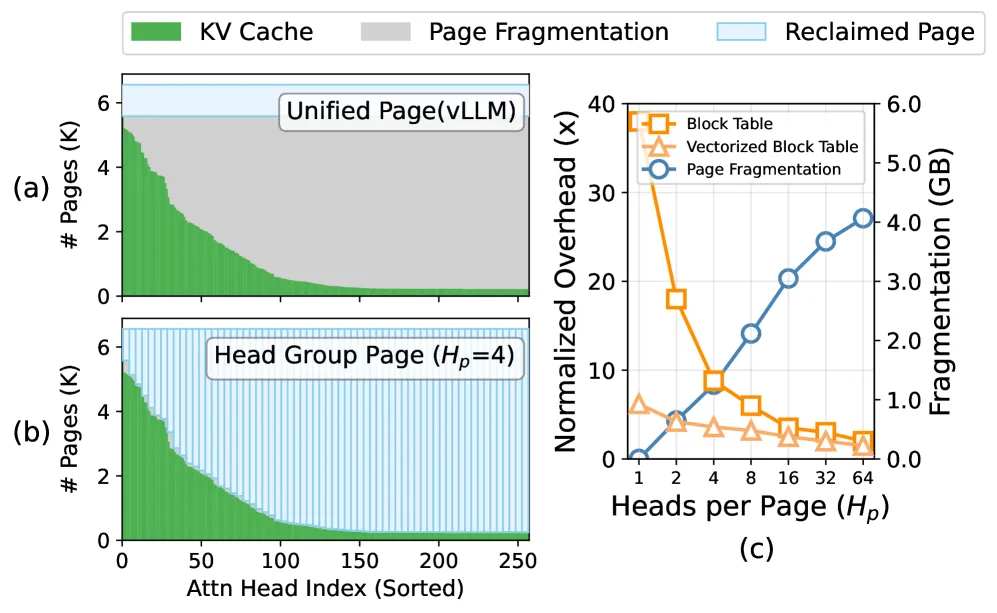

在 Llama-3.1-8B、100K token 单请求、30% 保留下，Ragged Paging 回收原本被困住的短 head 空间。

$H_p$ 是关键超参：小 $H_p$ 碎片最少但管理开销高；大 $H_p$ 反之。

3.3 AOT Load Balancing：预算 CTA 分配

• 因 $B_{\ell,h}$ 静态已知，attention 计算的 shape 也提前确定。
• 通过 CUDAMaxOccupancy 获取 GPU 可并发 CTA 总数 $N_{\text{CTA}}$。
• Algorithm 1 依据每 head-group 聚合预算 $\Phi_{\ell,i}$ 比例分配 CTA，输出静态 Workload Split Map $\mathbf{S} \in \mathbb{N}^{L \times (H/H_p)}$。
• 大预算组分配更多 CTA，小预算组更少；每 CTA 负载均衡，消除因单 CTA 拖尾导致的 tail latency。
• 完全避免每步 decode 的动态 re-planning。

四、核心创新

创新点	说明
Head-wise retention 两级结构观察	输入无关排序 + 窄范围比例，为静态化提供基础，只需 50 样本校准
Budget Reservation	调度时固定每 head 预算，消除运行时 page reclamation 开销（可节省 25% prefill）
Ragged Paging	独立 head-group page 表，把碎片转为可回收内存
Budget-Aware Clustering	按 retention 相近性聚类，进一步扩大可释放页
AOT Load Balancing	静态 Workload Split Map 预算 CTA，消除 15–20% decode re-planning
Compression Fusion into Prefill	压缩融入 chunked prefill + continuous batching，与现代 serving 一致
vLLM Drop-in Substrate	兼容多种非均匀压缩方法（Ada-SnapKV、Expected Attention、FastKVzip）

五、实验结果

5.1 设置

• 模型：Qwen3-4B、Llama-3.1-8B、Gemma-3-12B、GPT-OSS-20B、Qwen3-30B-A3B（含 MoE，均支持 100K+ 上下文）。
• Workload：SCBench，长/中/短三档任务。
• 校准：50 pilot samples；safety coefficient $\alpha=2$；$H_p=4$。
• Baseline：vLLM Full-KV ($\rho=100\%$)。

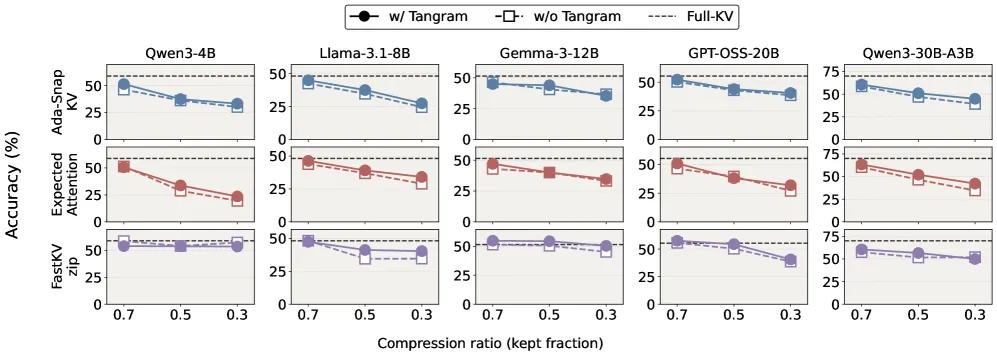

5.2 多轮精度

• 在 Ada-SnapKV、Expected Attention、FastKVzip 三种非均匀压缩方法 × 5 模型 × $\rho$=0.7/0.5/0.3 下，w/ Tangram 完全匹配、部分超越 w/o Tangram 原实现精度。
• 结论：Tangram 是「保精度的系统 substrate」，压缩比来自底层方法，Tangram 只将其转化为真实吞吐。

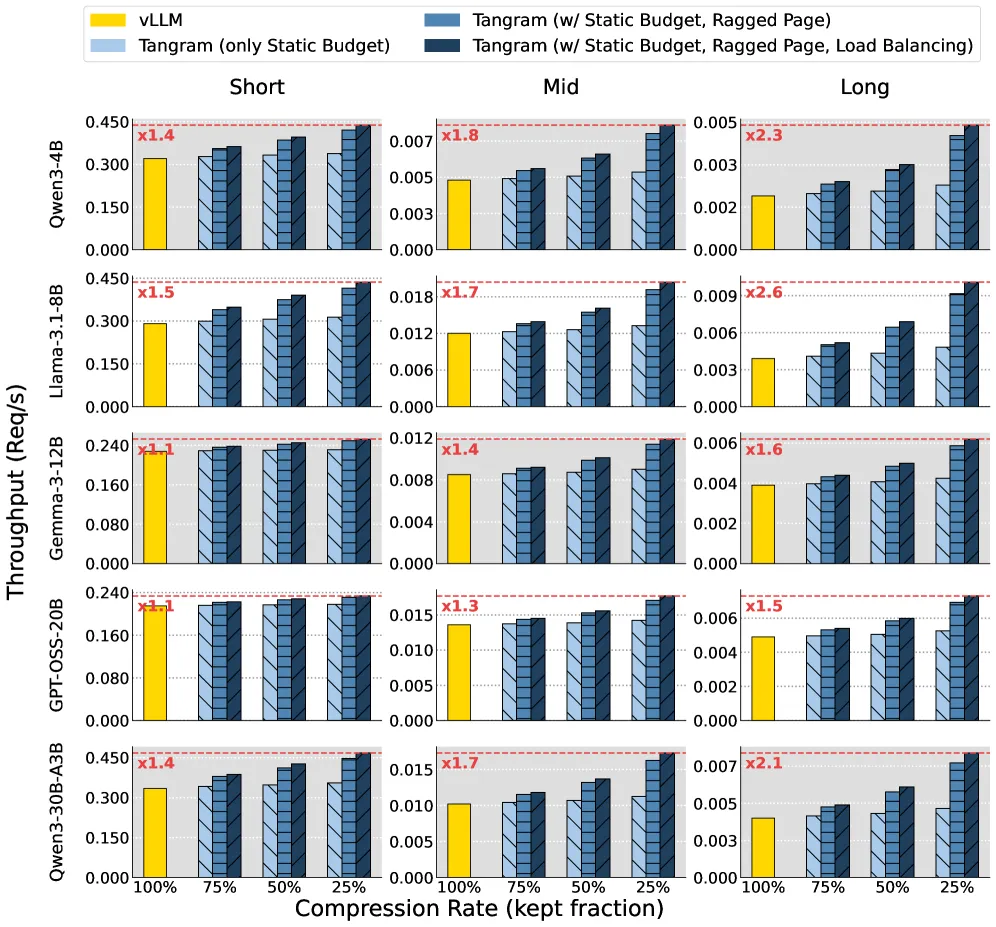

5.3 端到端吞吐

• 在 FastKVzip 上，Tangram 相较 vLLM Full-KV 最高 2.6× 端到端吞吐（$\rho=25\%$，Long task）。
• 增量消融：Budget Reservation → Ragged Paging → AOT Load Balancing，每步都带来正向增益。
• 收益随上下文长度递增（Short→Mid→Long）。

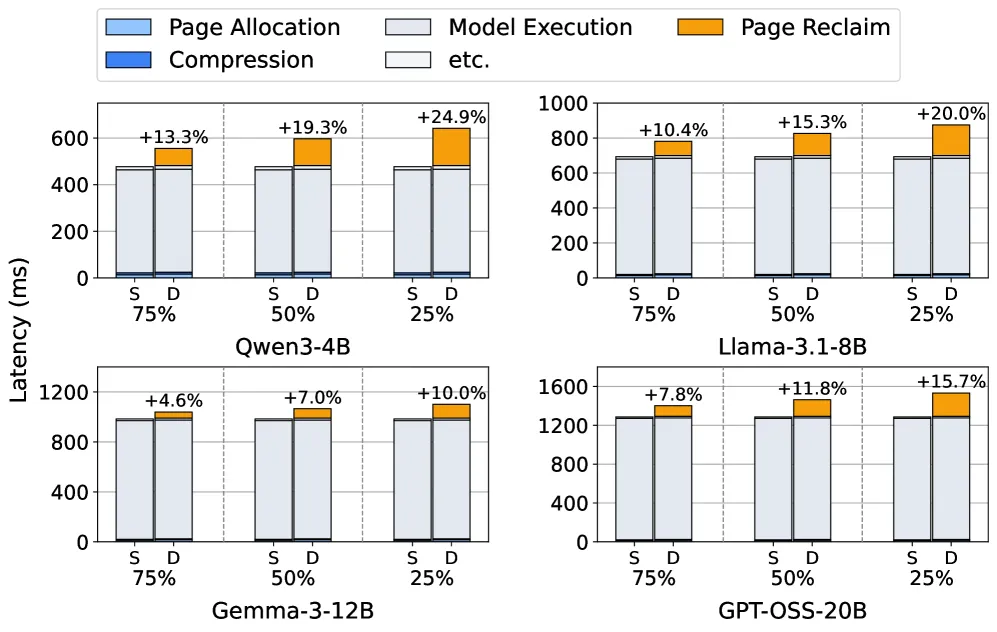

5.4 消除 Page Reclamation

• 动态非均匀压缩 page reclamation 消耗最多 25% prefill 时间。
• Tangram 静态预算直接分配所需页，reclamation 开销近零。

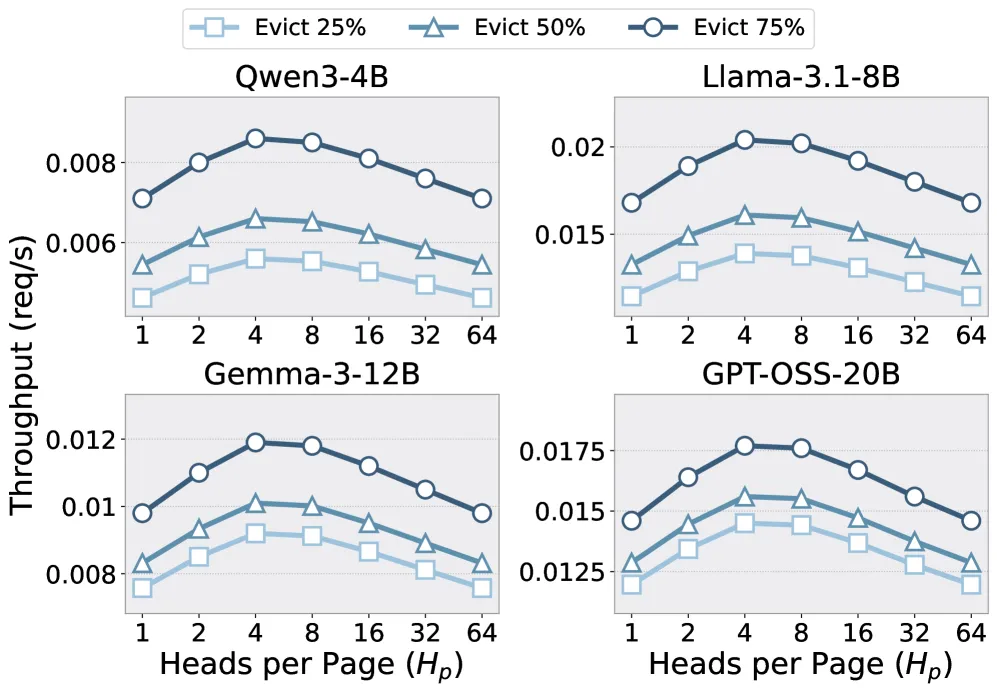

5.5 $H_p$ 影响

• 在 25/50/75% 驱逐率下，$H_p$ 是碎片 vs 管理开销的权衡；论文默认 $H_p=4$。

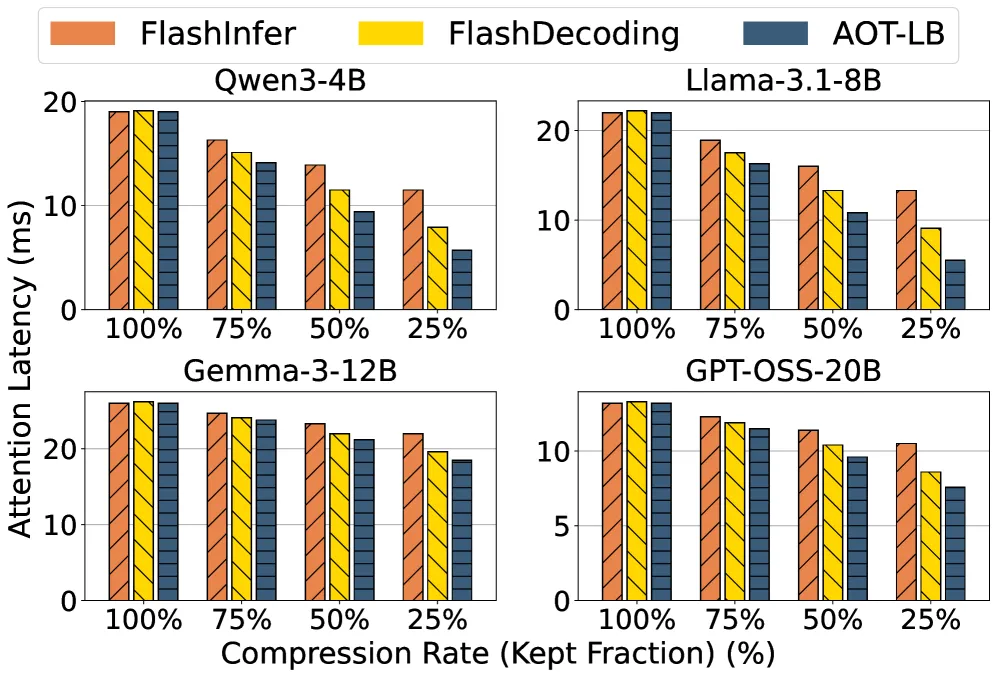

5.6 AOT Load Balancing 效果

• 在 batch=4 固定下，AOT 显著降低 attention latency（消除 decode re-planning 的 15–20% 开销与 1.7× 的 skew）。

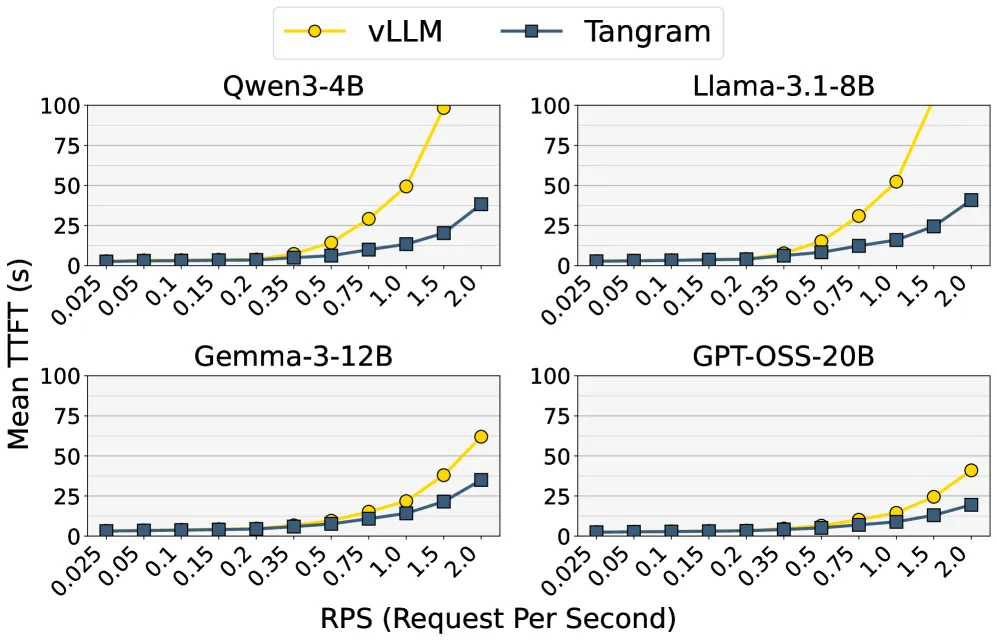

5.7 高压场景 TTFT

• 平均 30K token、75% 驱逐；随请求率增大，vLLM TTFT 陡升，Tangram 保持低位。

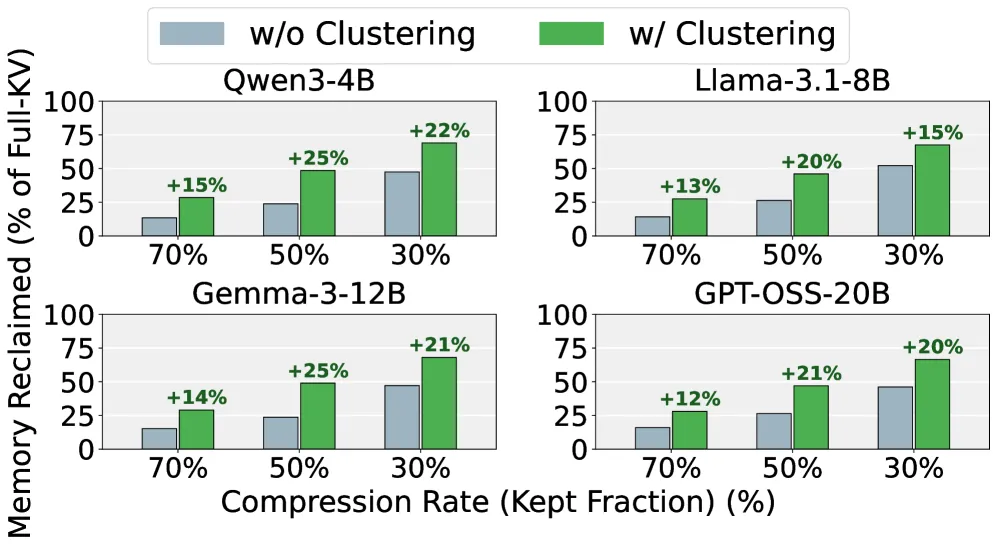

5.8 Budget-Aware Clustering 效果

• 启用 Budget-Aware Clustering 后，全 KV 归一比例下的实际回收量显著增加（$H_p=4$）。

六、总结

核心贡献

1. 系统性揭示非均匀 KV 压缩在生产 serving stack 上的三大障碍（碎片、reclamation、负载失衡）。
2. 提出「Head 保留量两级结构」的关键观察，只需 50 校准样本即可静态化预算。
3. 三个正交技术（Budget Reservation、Ragged Paging、AOT Load Balancing）合力将理论内存节省转化为实际吞吐。
4. 作为 vLLM drop-in 层匹配 Ada-SnapKV、Expected Attention、FastKVzip 等非均匀压缩方法的原精度，同时最高 2.6× 吞吐。

技术影响

• 为「head-heterogeneous」系列 KV 压缩打通了从算法到服务的最后一公里。
• Ragged Paging 与 Workload Split Map 概念可推广到其他 head-varying 场景（如 MoE、稀疏 attention）。
• 引入「离线校准 + 安全系数」的静态化思路，为 dynamic → static 转化提供范式。

局限性

• 依赖离线校准；分布漂移显著时精度可能受影响。
• $H_p$ 需按模型调优，安全系数 $\alpha$ 保守设置有一定容量代价。
• 未直接支持运行时改变 $B_{\ell,h}$，无法适配预算需强动态调整的场景。
• 主要在 SCBench 与 100K 级别上下文上评估；更极端上下文/更多模型的行为需进一步观察。

七、参考资源

• arXiv: https://arxiv.org/abs/2606.06302
• HTML: https://arxiv.org/html/2606.06302v2
• 主题：cs.LG, cs.SE
• 相关方法：Ada-SnapKV、SnapKV、Ada-KV、KVzip / FastKVzip、Expected Attention、PagedAttention (vLLM)
