RT-Lynx: Putting the GEMM Sparsity In a Right Way for Diffusion Models

从权重稀疏到激活稀疏：DiT 模型的 N:M 半结构化稀疏加速

RT-Lynx: Putting the GEMM Sparsity In a Right Way for Diffusion Models

一、论文概述

项目内容
标题RT-Lynx: Putting the GEMM Sparsity In a Right Way for Diffusion Models
作者Xing Cong, Hanlin Tang, Kan Liu, Tao Lan, Lin Qu, Chenhao Xie
机构Alibaba Group, Independent Researcher
论文arXiv:2605.26632
发布2026年5月26日 (v1), 2026年6月1日 (v2)
主题cs.CV, cs.AI

二、核心思想

问题定义

Diffusion Transformers (DiT) 在图像生成中表现优异，但推理成本高昂。虽然量化和蒸馏已有研究，但半结构化稀疏（可近乎减半 FLOPs）仍未被充分探索。关键原因在于现有方法聚焦于权重稀疏化，而剪枝 50% 权重会移除关键模型容量，严重降低生成质量。

核心观察

本文发现 DiT 激活天然具有稀疏性，且对 N:M 半结构化稀疏化远比权重更鲁棒：

  1. 权重不是天然稀疏的: 权重元素服从准高斯分布，几乎随机分布在归一化范围内，缺乏内在的 2:4 稀疏模式
  2. 激活由于叠加效应天然稀疏: 每个 token 仅激活 5%~10% 的神经元，激活值高度集中在零附近
  3. 激活稀疏化引入的误差远小于权重稀疏化: 相对 Frobenius 误差 (RFE) 在所有层上都显著更低

解决方案概述

RT-Lynx 提出端到端 DiT 稀疏化框架：

  • 将 N:M 稀疏化应用于激活而非权重
  • 引入范数补偿和 LoRA 适配来恢复精度
  • 设计高度优化的 CUDA 内核实现实际加速

核心性能

指标数值
Sparse GEMM 加速最高 1.88×
线性层加速平均 1.55×
端到端加速约 1.2×
精度保持近无损（FID 甚至优于原始模型）
与其他方法正交可与蒸馏、量化、缓存、稀疏注意力叠加

三、技术架构

整体架构

RT-Lynx 架构

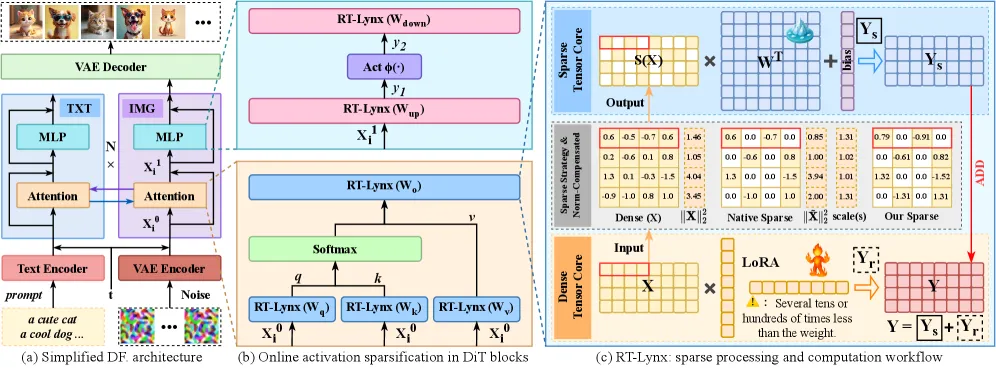

Figure 4: (a) DiT 模型抽象架构，标出用于稀疏分析的 Transformer 模块。(b) 激活稀疏应用位置：QKV 投影和 MLP 的 Up/Down 映射。(c) 在线激活稀疏化 + LoRA 补偿的整体流水线，骨干权重冻结，仅微调低秩 LoRA 矩阵。

核心洞察

洞察 1: 权重 vs 激活的稀疏性差异

分布与误差分析

Figure 2: (a)-(b) 比较 Qwen-Image mlp.down 层的权重和激活：下半部分显示六个深度的归一化值分布（[-1,1] 分为 50 个 bin），上半部分可视化第 36 层的逐行热力图。(c) Top-K 2:4 稀疏化在不同层深度上引起的相对误差。

  • 权重: 准高斯分布，广泛随机分布，无内在结构化稀疏模式
  • 激活: 高度集中在零附近，仅 5%~10% 神经元被显著激活
  • 误差: 激活稀疏化的 RFE 在所有层上都远低于权重稀疏化

洞察 2: 权重稀疏 vs 激活稀疏

稀疏模式对比

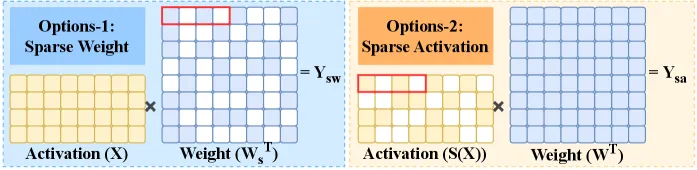

Figure 3: 2:4 半结构化模式下的权重稀疏 vs 激活稀疏。白色块表示被丢弃的元素。

核心公式

线性层计算

标准线性层： Y = X \cdot W^T \tag{1}

权重稀疏路径（静态）： Y = X \cdot W_s^T \tag{2}

激活稀疏路径（动态、输入自适应）： Y = S(X) \cdot W^T \tag{3}

范数补偿稀疏化

直接剪枝激活元素会降低整体范数。范数补偿方案显式保留原始激活的 l2l_2 范数：

S(X) = s \cdot \tilde{X}, \quad s = \frac{\|X\|_2^2}{\|\tilde{X}\|_2^2 + \epsilon} \tag{4}

其中 ϵ=1e−8\epsilon = 1e-8 确保数值稳定性。此公式将 X~\tilde{X} 的幅度恢复到 XX 的水平，有效消除稀疏化引起的范数衰减。

LoRA 补偿

尽管大部分激活元素接近零，它们仍编码图像的精细细节（头发、边缘、纹理）。引入轻量 LoRA 分支补偿稀疏化误差：

Y = Y_s + Y_r = S(X) \cdot W^T + X \cdot (L_A L_B)^T \tag{5}

其中 LA∈RDout×RL_A \in \mathbb{R}^{D_{out} \times R}, LB∈RR×DinL_B \in \mathbb{R}^{R \times D_{in}} 是 LoRA 矩阵，R=64R = 64。

训练损失： Loss=∥X⋅WT−(S(X)⋅WT+X⋅(LALB)T)∥2\mathcal{L}_{oss} = \|X \cdot W^T - (S(X) \cdot W^T + X \cdot (L_A L_B)^T)\|_2

训练在 2k 步内收敛。

算法流程

Algorithm 1: RT-Lynx

  1. 输入: 激活 XX, 权重 WW, LoRA LA,LBL_A, L_B, 2:4 TopK 算子
  2. X~←TopK(X)\tilde{X} \leftarrow \text{TopK}(X) // 每组保留 2 个
  3. s←∥X∥22∥X~∥22+ϵs \leftarrow \frac{\|X\|_2^2}{\|\tilde{X}\|_2^2 + \epsilon}, S(X)←s⋅X~S(X) \leftarrow s \cdot \tilde{X}
  4. Ys←S(X)⋅WTY_s \leftarrow S(X) \cdot W^T, Yr←X⋅(LALB)TY_r \leftarrow X \cdot (L_A L_B)^T
  5. Y←Ys+YrY \leftarrow Y_s + Y_r
  6. 返回 YY

选择性层跳过

对于单流 DiT 架构（Z-Image, FLUX），LoRA 分支无法完全弥补性能差距，因此跳过某些线性层：

  • Z-Image: 跳过单流路径中的 attn.o_proj 和 mlp.up
  • FLUX: 跳过单流路径中的 attn.o_proj 和 mlp.down

CUDA 内核优化

稀疏执行流水线

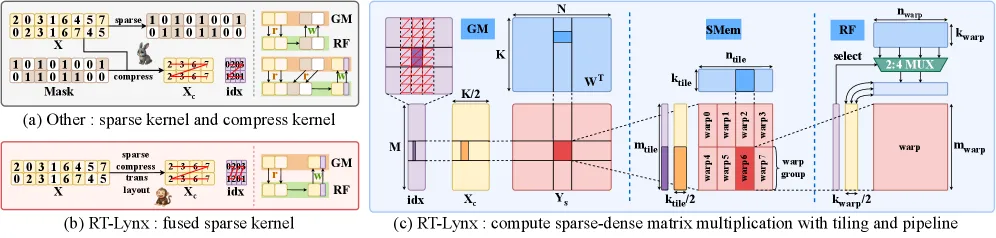

Figure 5: (a) 现有 N:M 稀疏方法分离剪枝、格式化和计算。(b) 提出的在线框架将这些步骤融合为统一执行流。(c) SpTC 上的分块流水线稀疏矩阵乘累加。

两个关键优化：

  1. 融合在线稀疏化: 将模式确定、Top-K 选择和压缩融合到单个 CUDA 执行路径，在寄存器级别直接生成 SpTC 兼容布局的 2:4 结构化激活
  2. 集成工作流: 交错稀疏计算与密集 LoRA 执行，消除 LoRA 中间物化，减少同步开销

SpTC (Sparse Tensor Core) 工作原理:

  • 矩阵 A 在 K 维度上每 4 个元素仅保留 2 个非零元素
  • 存储为 AnnzA_{nnz} 加上 2-bit 索引
  • 计算时用索引从密集矩阵 B 的 4 个候选输入中选择匹配的 2 个元素
  • 理想情况下可实现最高 2× 吞吐量提升

四、核心创新

创新点说明理论/实验依据
范式转移从权重稀疏化转向激活稀疏化激活天然稀疏（5%-10% 神经元活跃），RFE 远低于权重稀疏
范数补偿保留原始激活的 l2 范数消除稀疏化引起的范数衰减，几乎零开销
LoRA 补偿低秩分支恢复高频细节R=64 即可，2k 步收敛，恢复头发/边缘/纹理
融合 CUDA 内核在线稀疏化 + SpTC 执行一体化稀疏开销 <10%，最高 1.88× Sparse GEMM 加速
正交性与蒸馏/量化/缓存/稀疏注意力可叠加所有组合均保持近无损质量

五、实验结果

测试配置

配置值
模型Qwen-Image, Qwen-Image-2512, FLUX.1-dev, Z-Image
稀疏模式2:4 半结构化
LoRA rankR = 64
训练数据20k 用户请求 prompt-image 对
评估数据集MJHQ-30K (5k), sDCI (5k)
硬件NVIDIA H20 GPU
CUDA13.0
指标FID↓, IR↑, CLIP-Score↑, CLIP-IQA↑

精度对比 (Qwen-Image)

方法MJHQ FID↓MJHQ IR↑sDCI FID↓sDCI IR↑
Full (FP16)21.981.21931.151.172
Sparse Weight51.63-0.160566.91-0.2159
Sparse Activation (原生)35.850.599448.590.4724
Wanda40.810.535655.610.3245
RIA43.020.462758.900.2325
BaWA39.680.588854.540.3761
Slim22.251.27829.261.217
RT-Lynx21.251.30425.781.226

关键发现: RT-Lynx 甚至超越 FP16 原始模型（FID 21.25 vs 21.98），而所有权重稀疏方法都严重退化。

消融实验

方法Qwen-Image MJHQ FID↓sDCI FID↓
Full21.9831.15
SA-Native35.8548.59
SA-NC (范数补偿)25.2837.56
SA-NC-LoRA21.2525.78

逐步集成范数补偿 (NC) 和 LoRA 有效关闭性能差距。

跨模型泛化

模型Full FIDRT-Lynx FID方法
Qwen-Image21.9821.25SA-NC-LoRA
Qwen-Image-251220.4520.84SA-NC-LoRA
FLUX.1-dev22.0521.17SA-NC-LoRA-SL
Z-Image25.7026.17SA-NC-LoRA-SL

与其他加速方法的正交性

组合方法端到端加速
蒸馏 (Z-Image)Turbo(step-8)9.91×
RT-Lynx+Turbo11.86×
量化 (Qwen-Image)W8A81.11×
RT-Lynx+W8A81.32×
缓存 (FLUX.1-dev)TeaCache2.64×
RT-Lynx+TeaCache3.13×
稀疏注意力 (Qwen-Image-2512)SpargeAttn1.11×
RT-Lynx+SpargeAttn1.36×

效率评估

延迟分析

Figure 8: (a) Qwen-Image 中不同线性层类型的平均单步延迟。(b) 跨模型的全图像生成每步延迟，含时间分解。

Sparse GEMM 性能 (H20 GPU):

M=NKPyTorch-GEMMRT-Lynx-Kernel加速比稀疏开销
204830720.199ms0.135ms1.47×8.33%
409630720.781ms0.465ms1.68×4.60%
819230722.994ms1.802ms1.66×2.28%
4096122883.099ms1.652ms1.88×4.83%
81921228811.95ms6.754ms1.77×2.37%

端到端加速:

模型原始延迟RT-Lynx 延迟加速比
Qwen-Image0.75s0.62s1.21×
FLUX.1-dev77.99s63.00s1.24×
Z-Image49.44s40.76s1.21×

六、相关工作

相关工作与本文关系
SparseGPT/Wanda权重稀疏化 SOTA，但 DiT 上严重退化
Slim类似 LoRA 策略，但 R=0.1*d 导致推理开销高
MaskLLM学习驱动的稀疏掩码，但针对 LLM
Amber使用 8:16 稀疏模式，当前 GPU 不支持
SVDQuant4-bit 量化，RT-Lynx 与之正交可叠加
TeaCache特征缓存加速，RT-Lynx 与之正交可叠加
SpargeAttn稀疏注意力，RT-Lynx 与之正交可叠加

七、总结

核心贡献

  1. 范式转移: 发现 DiT 激活天然稀疏，提出从权重稀疏化到激活稀疏化的范式转移
  2. 范数补偿 + LoRA 适配: 结合 norm-based 补偿和 LoRA 适配，完全恢复稀疏化后的模型性能
  3. 即插即用稀疏推理流水线: 融合在线 N:M 稀疏化与 SpTC 执行，实现端到端加速
  4. 首次实现 DiT 无损 N:M 稀疏化: 在多个主流 DiT 模型上验证，线性层平均 1.55× 加速

技术影响

  • 激活稀疏是 DiT 的正确稀疏化方向: 相比权重稀疏，激活稀疏更自然、更鲁棒
  • 与所有主流加速方法正交: 可与蒸馏、量化、缓存、稀疏注意力无缝叠加
  • 实际部署价值: 最高 11.86× 端到端加速（与蒸馏组合）
  • 开源模型覆盖: 验证于 Qwen-Image, FLUX.1-dev, Z-Image 等主流架构

局限性

  • 端到端加速约 1.2×，主要受限于非线性层（注意力等）
  • 单流 DiT 架构需要额外的层跳过策略
  • LoRA 微调需要 2k 步训练数据和计算资源
  • 仅在 2:4 稀疏模式上验证

八、参考资源

  • 论文: arXiv:2605.26632
  • 主题: cs.CV (Computer Vision), cs.AI (Artificial Intelligence)
  • 页数: 约 20 页, 19 图
