Fine-Tuning and Serving Gemma 4 31B on Google Cloud TPU: A Technical Comparison with GPU Baselines

一、论文概述

项目	内容
标题	Fine-Tuning and Serving Gemma 4 31B on Google Cloud TPU: A Technical Comparison with GPU Baselines
作者	Jatin Kishnani, Mayank Goel, Amit Singh, Pulkit Agrawal, Sairanjan Mishra
论文	https://arxiv.org/abs/2605.25645
代码	https://github.com/h2loop/gemma-tpu
模型	https://huggingface.co/google/gemma-4-31B
发布	2026-05-25 (v1→v3)
许可	CC BY 4.0

二、核心思想

问题定义

LLM 的微调和推理主要在 GPU 平台上进行（PyTorch + HuggingFace TRL + FSDP），但 TPU 在大规模并行计算和互连带宽方面具有独特优势。将 GPU 原生的训练/推理管线迁移到 TPU 面临一系列工程挑战：

• JAX/Tunix 与 PyTorch/TRL 的框架差异
• Mesh 配置和 sharding annotation 修正
• LoRA 模块命名约定变化（特别是 kv_einsum 融合）
• Orbax checkpoint 到 safetensors 的自定义合并流程

解决方案概述

本文是第一篇端到端展示在 TPU 上微调和部署 Gemma 4 31B 的工作，系统记录了从 GPU 原生管线（PyTorch + HuggingFace TRL + FSDP）迁移到 JAX + Tunix/Qwix 栈所需的全部代码级适配，并提供了 TPU 与 GPU 平台的实证比较。

任务：Verilog 代码生成（CodeV-R1 数据集，10K 样本），在 NVlabs/verilog-eval benchmark（156 个 spec-to-RTL 问题）上评估。

三、技术架构

硬件配置对比

训练硬件：

规格	TPU v5p-8	GPU a3-highgpu-2g
加速器	4× TPU v5p chips	2× NVIDIA H100 80GB
每芯片 HBM	102.8 GB	80 GB
总 HBM	411.2 GB	160 GB
主机 RAM	~355 GB	~468 GB
互连	ICI	NVLink
每小时费率	$16.80/hr	$22.12/hr

推理硬件：

规格	TPU v6e-8 (Trillium)	GPU a3-highgpu-2g
加速器	8× TPU v6e chips	2× NVIDIA H100 80GB
总 HBM	250 GB	160 GB
Tensor Parallelism	tp=8	tp=2
每小时费率	$21.52/hr	$22.12/hr

训练配置（两者相同）

参数	值
优化器步数	1,244 steps
Batch size	8
序列长度	4,096
数据集	10K CodeV-R1 samples (1 epoch)
LoRA	rank=64, alpha=64
LR Schedule	AdamW cosine decay, peak 1e-4, 100 warmup

关键工程适配

1. Device Mesh 配置

JAX 需要显式 2D mesh。v5p-8 暴露 4 个 JAX devices（8 TensorCores / 2）。Mesh 为 (fsdp=1, tp=4)。约束条件是 num_global_key_value_heads=4——只有 tp=4 有效，不是 tp=8。

2. LoRA 模块命名映射

Tunix JAX 重命名了 HF PyTorch 模块，最关键的变化是 kv_einsum——将 K 和 V 投影融合为单个张量 (in, 2, n_kv_heads, head_dim)。

3. Sharding Annotation 修正

Qwix 的 LoRA 注入继承了原始权重的 PartitionSpec，但 LoRA 因子有不同的 rank。修复方案：将不匹配的 PartitionSpec 重置为完全复制，加上可整除性检查。

4. XLA Compiler Flags

xla_llvm_disable_expensive_passes 将编译时间从 ~8 分钟降到 ~3 分钟（牺牲 2-5% 运行时吞吐）。

5. Data Pipeline

将 HuggingFace DataLoader 替换为 Google 的 Grain 库，实现自定义 loss masking（仅 assistant tokens）和 reasoning strip（移除 xml... 块，仅保留 ```verilog 围栏）。

6. Gradient Checkpointing

Tunix 通过 nnx.remat 在 decoder 层粒度暴露。等价于 HF 的 activation_checkpointing=True。

Checkpoint 转换流程

自定义 orbax_to_peft.py 执行：

1. 将 base model 加载到 JAX mesh
2. 通过 Qwix 注入 LoRA + dummy inputs
3. 恢复 Orbax checkpoint LoRA params
4. 收集每模块的 lora_a/lora_b 对
5. 应用 LoRA delta: W_merged = W_base + (alpha/r) * A*B^T
6. 保存为单个 model.safetensors 文件

关键挑战：kv_einsum 映射到 TWO safetensors keys（独立的 K 和 V）。所有 deltas 转置以匹配 HuggingFace 约定（out, in）。

四、核心创新

创新点	说明	实验依据
完整 TPU 迁移记录	文档化了 GPU→TPU 迁移的所有代码级适配	6 个关键适配领域
Orbax→Safetensors 转换	自定义 checkpoint 合并流程	orbax_to_peft.py
TPU vs GPU 实证比较	训练和推理的全面对比	11 张表，6 张图
vLLM-TPU Docker 部署	详述 TPU 上 vLLM 推理设置	三大挑战：Docker-only、XLA 编译、HBM 分配

五、实验结果

训练性能对比

指标	TPU v5p-8	GPU 2×H100	胜出
墙钟时间	3.34 hr	5.39 hr	TPU (1.61× 更快)
吞吐量	763 tok/s	486 tok/s	TPU (1.57× 更快)
每样本时间	1.21 s	1.94 s	TPU (1.60× 更快)
最终 loss	0.072	2.258	TPU
总成本	$56.11	$119.23	TPU (2.12× 更便宜)
成本/百万 token	$6.10	$12.68	TPU (2.08× 更便宜)

TPU 更快的原因

1. 聚合 HBM 带宽：11.06 TB/s (TPU) vs 6.7 TB/s (GPU)
2. ICI 互连：TPU 芯片间 900 GB/s 双向
3. XLA fusion：前向+后向编译为单层融合 kernel
4. GPU 无 torch.compile：因异构注意力层而禁用

评估结果（Verilog Code Generation）

指标	TPU-trained	GPU-trained
pass@1	0.6410	0.6974
pass@5	0.7949	0.8141

GPU-trained 模型在评估质量上略优（归因于 loss 计算差异，而非硬件）。

推理性能对比

上下文长度	指标	TPU v6e-8	GPU 2×H100	胜出
短 (512/256)	Peak throughput	1,403 tok/s	1,490 tok/s	GPU (+6%)
短	Median TTFT	45 ms	51 ms	TPU (1.1×)
中 (1024/512)	Peak throughput	1,404 tok/s	1,387 tok/s	TPU (+1%)
中	TTFT @ QPS=4	49 ms	58 ms	TPU (1.2×)
中	QPS 饱和点	~32	~8	TPU (4×)
长 (4096/512)	Peak throughput	1,206 tok/s	728 tok/s	TPU (+66%)
长 (4096/512)	TTFT @ QPS=4	61 ms	1,443 ms	TPU (23.6×)
长	TPOT	23.9 ms	31.2 ms	TPU (1.3×)
超长 (8192/512)	Peak throughput	482 tok/s	449 tok/s	TPU (+7%)
超长	TTFT @ QPS=4	1,013 ms	7,202 ms	TPU (7.1×)
最大 (~16k/512)	Peak throughput	474 tok/s	326 tok/s	TPU (+45%)
最大	TPOT	13.5 ms	19 ms	TPU (1.4×)

关键推理差异：

• TPU 使用 fp8_e5m2 KV cache dtype（vs GPU bfloat16）→ 2× KV 容量
• TPU 使用 tp=8（vs GPU tp=2）

推理成本对比

工作负载	TPU $/1M tok	GPU $/1M tok
短 (≤2048 tokens)	$4.27	$4.13
长 (4096 tokens)	$4.95	$8.44

总拥有成本 (TCO)

场景	TPU	GPU
训练 + 1hr 推理	$77.63	$141.35
训练 + 8hr 推理	$228.27	$296.19
训练 + 24hr 推理	$572.59	$650.11

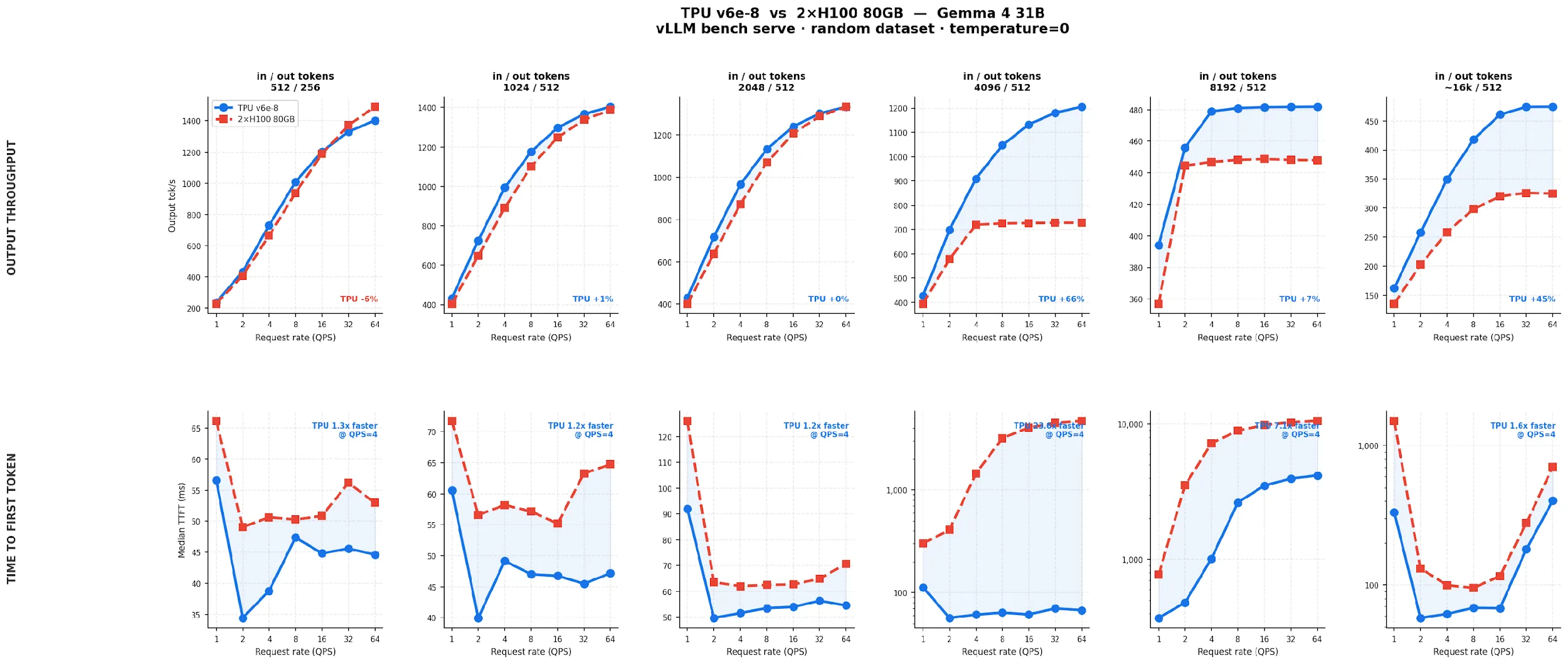

推理成本对比图

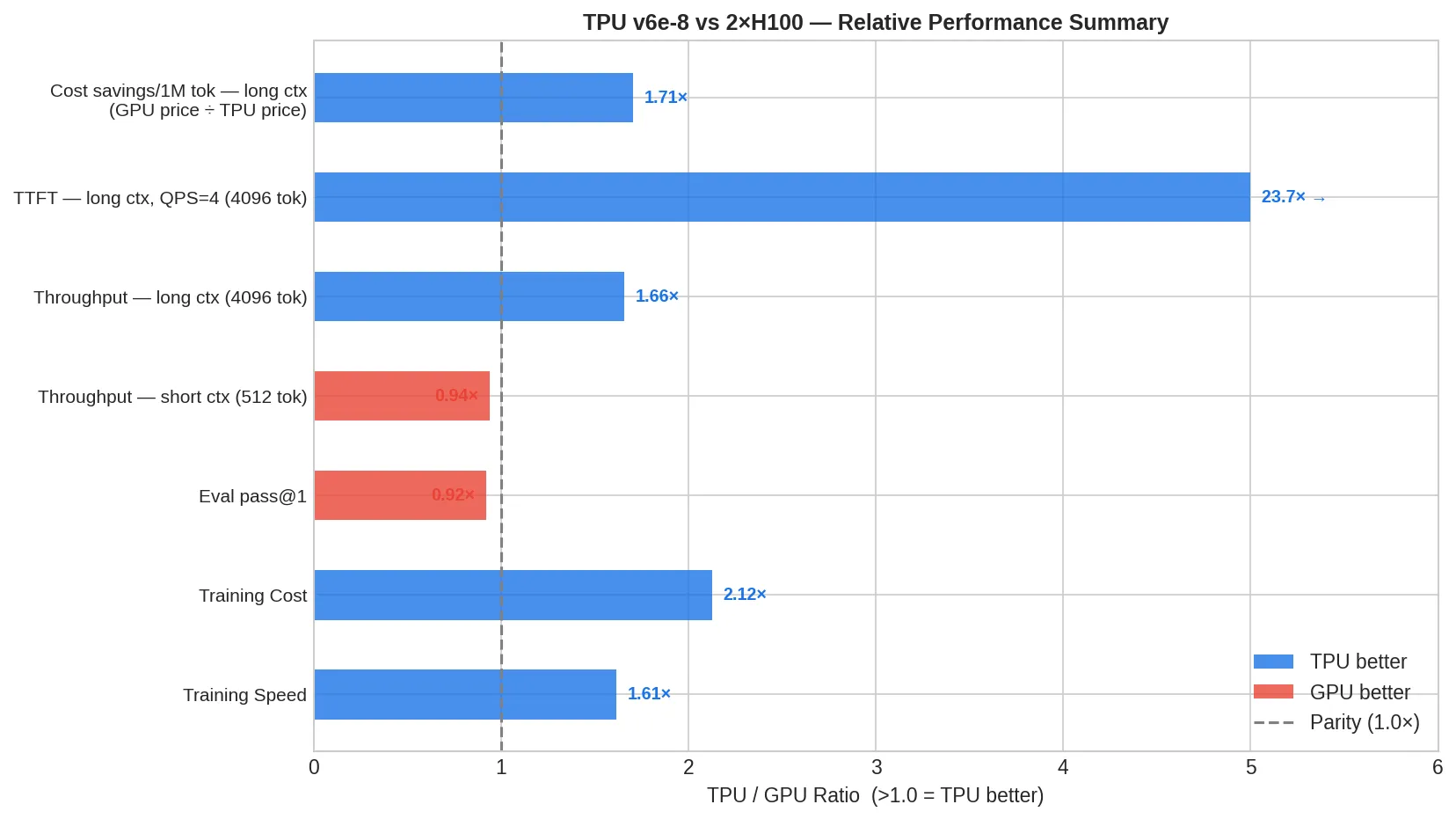

总结对比

六、TPU vs GPU 优劣势总结

TPU 优势

• 训练速度 1.61× 更快
• 训练成本 2.12× 更低
• 长上下文推理吞吐 66% 更高
• 长上下文 TTFT 23.6× 更快
• 聚合 HBM 带宽更高（11.06 vs 6.7 TB/s）
• ICI 互连带宽优势（900 GB/s）
• fp8_e5m2 KV cache → 2× KV 容量

GPU 优势

• 短上下文吞吐略高（+6%）
• 生态成熟度（PyTorch/TRL/FSDP）
• 评估质量略优（pass@1: 0.697 vs 0.641）
• 更广泛的工具链支持

七、总结

核心贡献

1. 首个 Gemma 4 31B TPU 端到端工作：从训练到推理的完整迁移记录
2. GPU→TPU 代码级适配文档：mesh 配置、LoRA 命名、sharding 修正、gradient checkpoint、data pipeline、checkpoint 转换
3. 全面的 TPU vs GPU 实证比较：训练 1.61× 更快/2.12× 更便宜，推理长上下文 66% 更高吞吐/23.6× 更快 TTFT
4. vLLM-TPU 部署指南：Docker-only 部署、XLA 编译、HBM 分配三大挑战的解决方案
5. 可复现代码：https://github.com/h2loop/gemma-tpu

技术影响

• 为 GPU 原生 LLM 管线迁移到 TPU 提供了实用指南
• 证明了 TPU 在长上下文推理中的显著优势（fp8 KV cache + tp=8）
• 为云提供商的硬件选择提供了实证依据

八、参考资源

• arXiv: https://arxiv.org/abs/2605.25645
• GitHub: https://github.com/h2loop/gemma-tpu
• HuggingFace: https://huggingface.co/google/gemma-4-31B
• Eval Benchmark: https://github.com/NVlabs/verilog-eval
• License: CC BY 4.0

关键图片索引

图片	说明	文件名

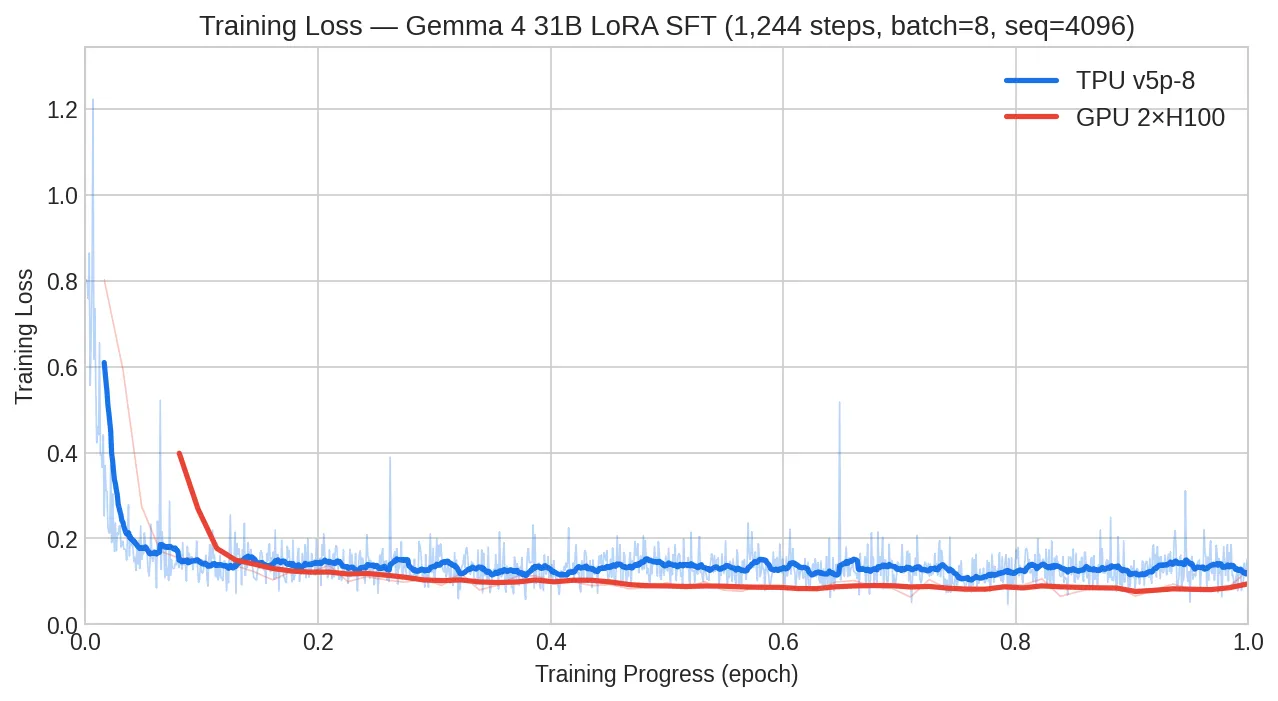

Figure 1	训练 loss 曲线	training-loss.png

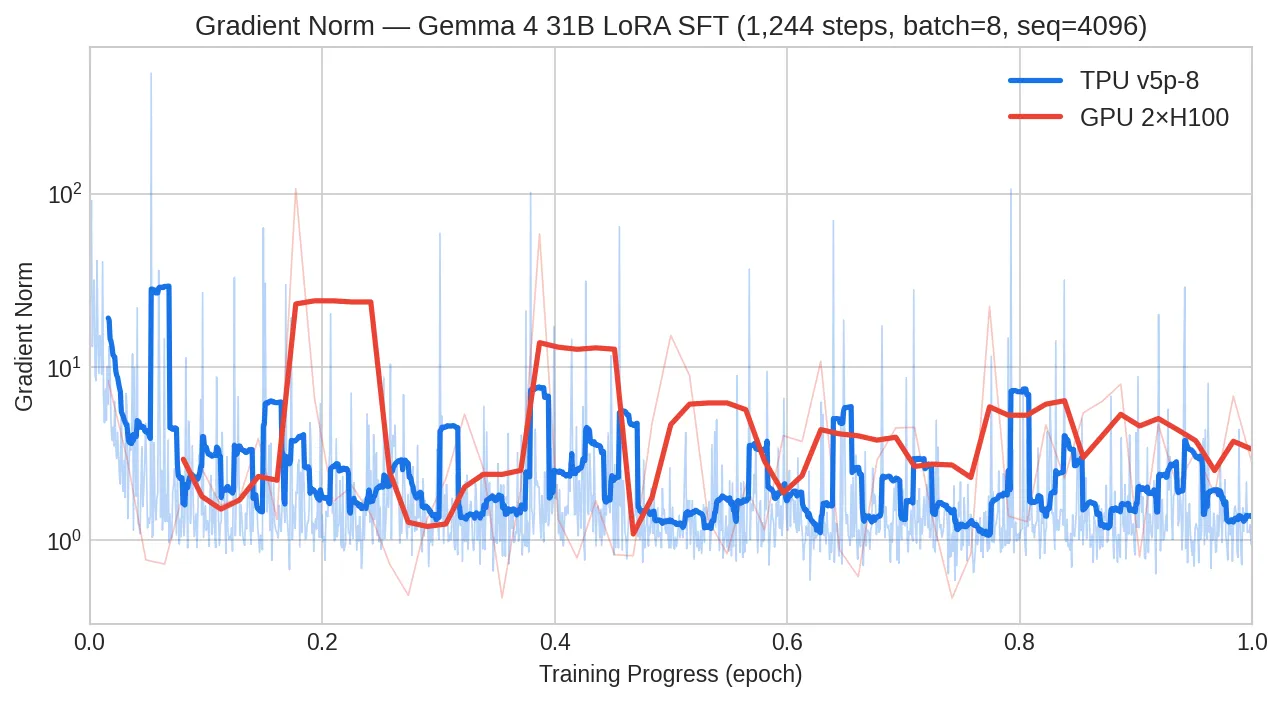

Figure 2	梯度范数对比	gradient-norm.png

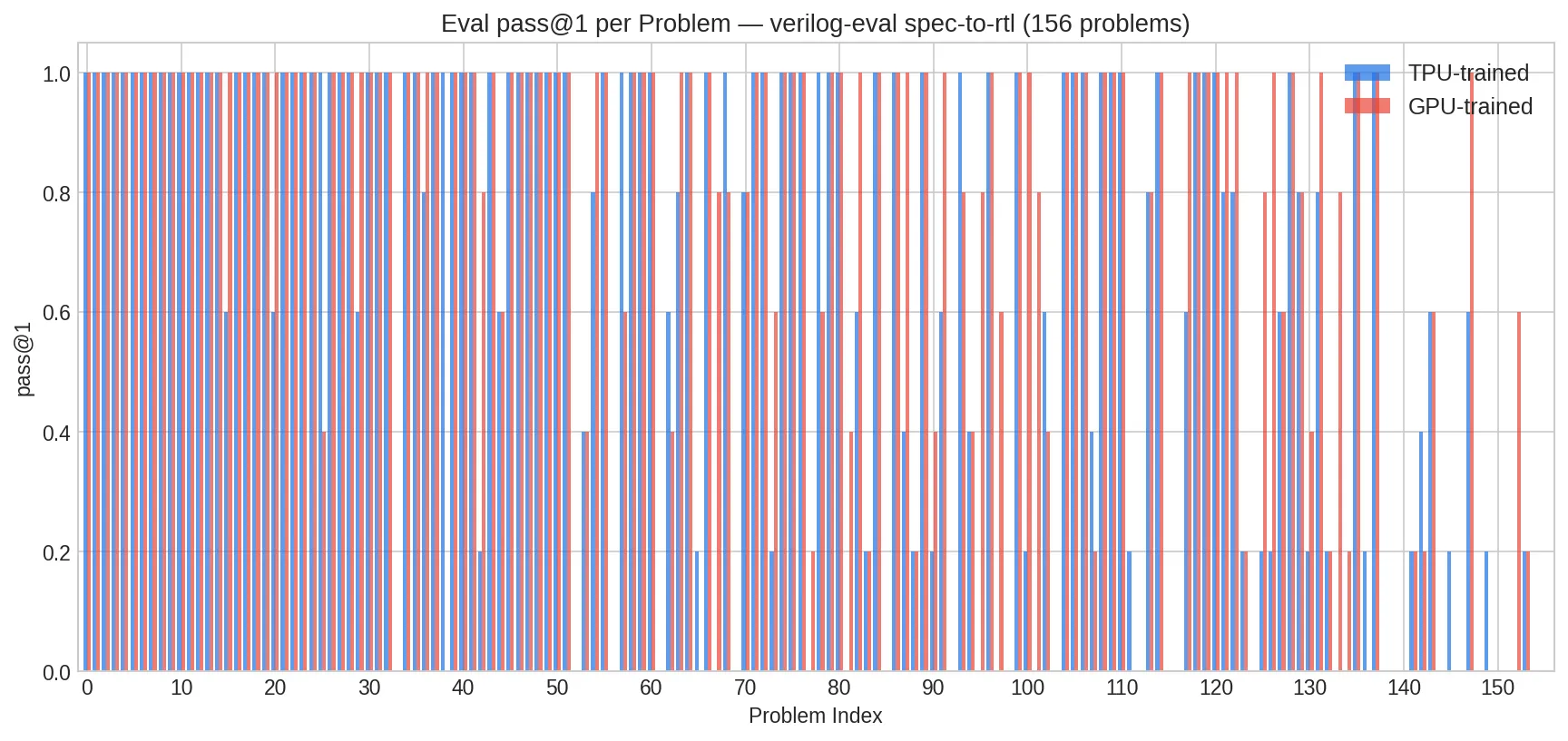

Figure 3	每问题 pass@1 对比	eval-pass1.png
Figure 5	推理成本对比	inference-cost.png
Figure 6	总结对比	summary.png
