Charon: 面向大规模 LLM 训练和推理的统一细粒度模拟器
面向大规模 LLM 训练和推理的统一细粒度模拟器
Charon: 面向大规模 LLM 训练和推理的统一细粒度模拟器
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | Charon: A Unified and Fine-Grained Simulator for Large-Scale LLM Training and Inference |
| 作者 | Anonymous Authors |
| 机构 | ByteDance Seed |
| 论文 | arXiv:2605.17164 |
| 代码 | GitHub: ByteDance-Seed/Charon |
| 发布 | 2026年5月 |
| 许可 | MLSys 2026 Under Review |
二、核心思想
问题定义
部署大规模 LLM 训练和推理以获得最优性能极具挑战，原因在于并行策略、系统优化和硬件配置的设计空间极其复杂。准确且快速的性能模拟对于指导优化工作和系统研究至关重要。
现有模拟器的局限：
- 大多数仅专注于训练或推理，迫使工程师依赖分离的、通常不兼容的工具
- 需要在模拟器内手动构建模型或预处理，而非支持原生模型的直接使用
- 缺乏算子级粒度的计算和通信建模，或缺乏修改算子图的灵活性
解决方案概述
Charon 将 LLM 模拟视为编译器风格的转换过程，每个阶段逐步细化模型、调度和系统表示：
- 原生模型接口：直接接受 HuggingFace、vLLM 或自定义 PyTorch 模型
- 模块化 Pass 设计：支持即插即用的分析和优化 Pass
- 多粒度分析：生成系统级摘要和细粒度 PyTorch 风格 traces
- 混合算子模拟：结合分析、性能分析和预测后端
三、技术架构

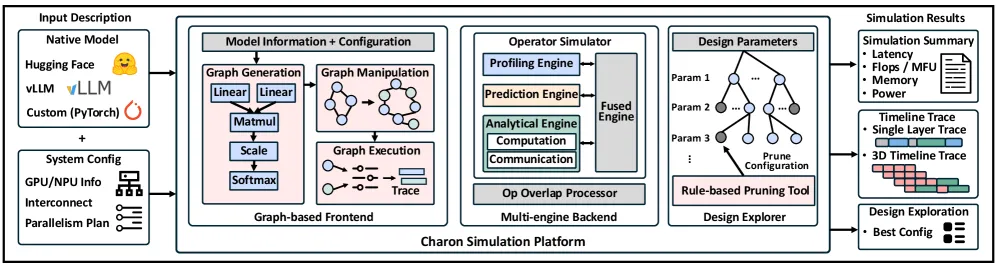

整体框架图
Charon 由三个关键组件构成：
| 组件 | 职责 | 关键特性 |
|---|---|---|
| Frontend | 解析模型图，应用编译器风格 Pass | 图生成、优化、并行、分析 |
| Backend | 算子级模拟 | 分析/预测/性能分析三引擎融合 |
| Design Explorer | 配置空间搜索 | 引导式剪枝，最优设计识别 |

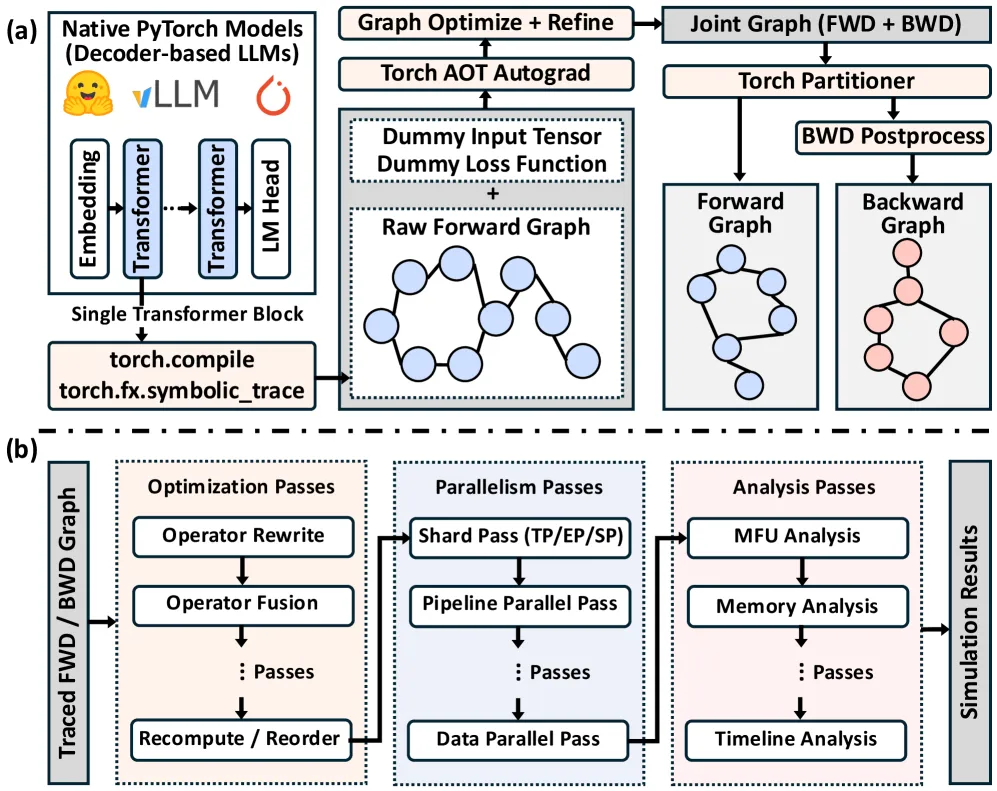

Frontend: 基于图的前端
图生成
- 原生 PyTorch 模型支持：通过
torch.fx.symbolic_trace或torch.compile自动转换 - 单 Transformer 块模拟：提取并仅模拟单个 decoder 块，加速模拟同时保持精度
- 训练反向图生成：利用
torch._function.aot_autograd自动生成反向计算图 - 非对称模型支持：对不同层跟踪为独立 FX 图，显式调度每个 PP rank
基于图的优化和并行
采用编译器风格设计，优化和并行抽象为图操作 Pass：
算子级优化：
- 通过 match-and-replace 框架实现算子重写和融合
- 支持量化 Pass 或直接跟踪量化模型
多并行策略支持：
| 并行策略 | 实现方式 |
|---|---|
| TP/SP/EP | 分片张量，插入 all_reduce/all_gather/reduce_scatter 通信算子 |
| PP | 调度模式生成器构建阶段间依赖，插入 send/recv 算子 |
| DP | 支持 DDP/FSDP/ZeRO，建模梯度同步和优化器状态分片 |
| DualPipe | 支持通信-计算重叠的流水线调度 |
多粒度分析
- 粗粒度：模型 FLOPs 利用率、并行通信开销、内存占用
- 细粒度：算子延迟、效率、Profiler 风格 traces
- 峰值内存估计：通过反向图的活跃性分析精确建模临时张量分配和释放

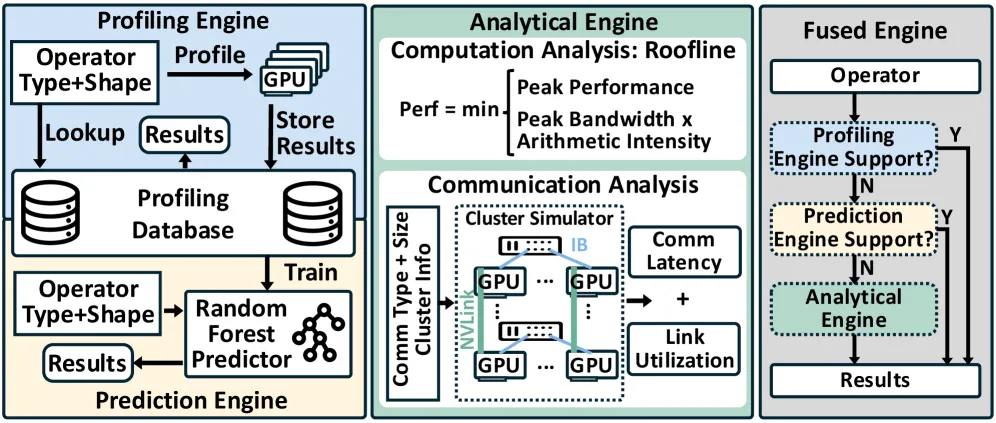

Backend: 多引擎驱动后端
三种模拟引擎
| 引擎 | 方法 | 优势 | 适用场景 |
|---|---|---|---|
| Profiling | 在目标硬件上执行和分析 | 最准确 | 已知算子形状 |
| Prediction | 随机森林模型预测延迟 | 快速，泛化性好 | 未见输入形状 |
| Analytical | Roofline 模型数学建模 | 无需硬件 | 新算子，快速估算 |
Fused Engine：集成多引擎，通过优先级回退机制动态选择最佳后端。
精度感知
支持 FP32/BF16/FP16/FP8/INT8 等精度格式，显式建模精度对计算效率、内存使用和通信量的影响。
算子重叠建模
粗粒度比率模型：
- 对重叠部分应用减速因子（从性能分析数据工程化）
- 计算-通信重叠：分别对计算和通信算子使用独立减速因子
- 通信-通信重叠：共享减速因子
细粒度带宽感知模型：
- 基于有效带宽和链路拥塞建模
- 检查每个互连层次的拥塞，根据带宽竞争比计算减速
设计空间探索
- 接受目标模型和任务，遍历整个设计空间（GPU 数量、并行大小等）
- 支持规则化剪枝：预定义低效情况，跳过相应子空间模拟
- 多目标优化：平衡系统吞吐量和用户面向延迟约束
模型组件
| 组件 | 说明 | 关键参数 |
|---|---|---|
| Graph Tracer | 将原生 PyTorch 模型转换为计算图 | torch.fx / torch.compile |
| Pass Manager | 管理优化/并行/分析 Pass | 图操作框架 |
| Profiling Engine | 在目标硬件上执行算子 | GPU 集群，缓存数据库 |
| Prediction Engine | 随机森林预测算子延迟 | 每种算子类型一个预测器 |
| Analytical Engine | Roofline 模型 + 层次链路模型 | 硬件 FLOPs/带宽配置 |
| Overlap Processor | 建模通信-计算重叠 | 减速因子，带宽竞争 |
四、核心创新
| 创新点 | 说明 | 理论/实验依据 |
|---|---|---|
| 统一训练+推理模拟 | 同一框架支持两种工作负载 | 消除分离工具的不兼容性 |
| 原生模型接口 | 直接接受 HuggingFace/vLLM/PyTorch 模型 | 零额外预处理开销 |
| 编译器风格 Pass 设计 | 优化/并行抽象为图操作 Pass | 灵活组合，易于扩展 |
| 混合多引擎后端 | 分析/预测/性能分析三引擎融合 | 平衡速度和精度 |
| 带宽感知重叠建模 | 细粒度链路级拥塞模拟 | 准确预测重叠减速 |
| 活跃性内存建模 | 基于反向图的张量活跃性分析 | 精确峰值内存预测 |
五、实验结果

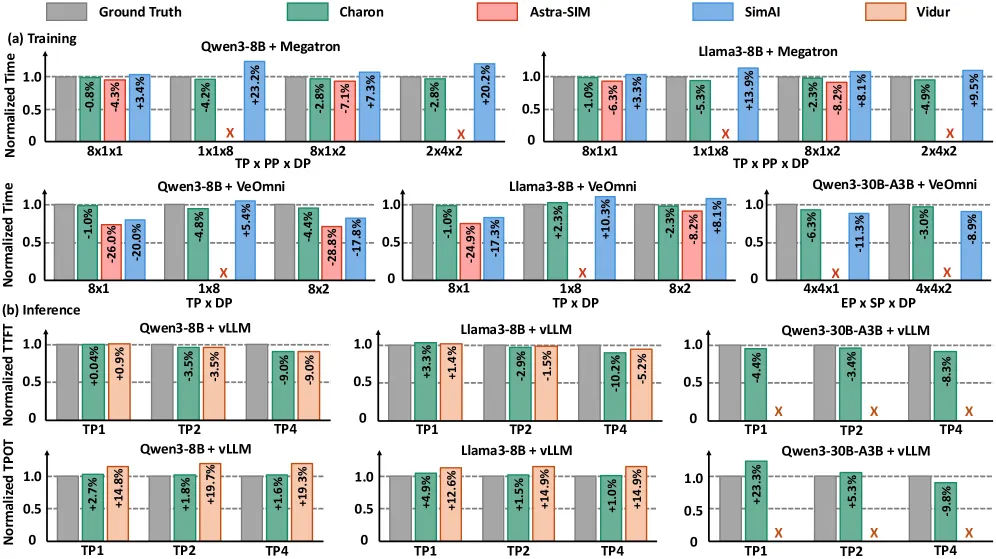

端到端模拟精度
训练任务（Qwen3-8B, LLaMA3-8B, Qwen3-30B-A3B）：
| 模拟器 | 精度方法 | 通信建模 | 总体误差 |
|---|---|---|---|
| Charon | 分析/预测/性能分析 | 算子级 | < 3.74% |
| Astra-SIM 2.0 | 纯分析 | 分析 | 较高 |
| SimAI | 性能分析 | 层级 | 中等 |
推理任务（Qwen3-8B, vLLM）：
- TTFT（首 token 时间）：Charon 和 Vidur 均准确
- TPOT（每 token 时间）：Charon 显著优于 Vidur
算子级精度
训练分解（Qwen3-8B, TP8）：
| 算子 | 性能分析 (F) | 模拟 (F) | 性能分析 (B) | 模拟 (B) |
|---|---|---|---|---|
| Attention | 1842μs | 1770μs | 30275μs | 30329μs |
| Feed-Forward | 6589μs | 6490μs | 40280μs | 38430μs |
| All-Gather | 13180μs | 12980μs | 13130μs | 12980μs |
| Reduce-Scatter | 13876μs | 12980μs | 14500μs | 12980μs |

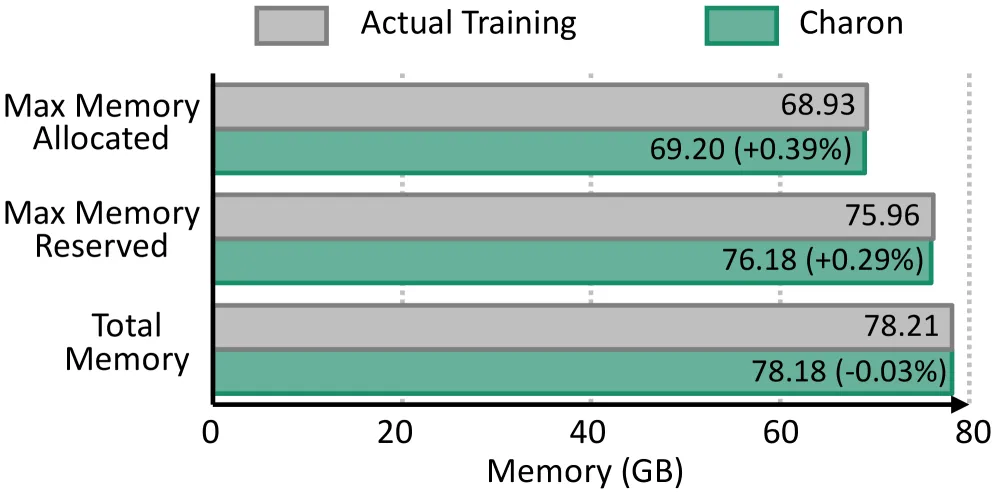

内存预测精度
Qwen3-30B-A3B MoE 训练（FSDP=8, batch_size=2, seqlen=8192）：
| 指标 | 误差 |
|---|---|
| 最大分配内存 | +0.39% |
| 最大保留内存 | +0.29% |
| 总内存占用 | -0.03% |

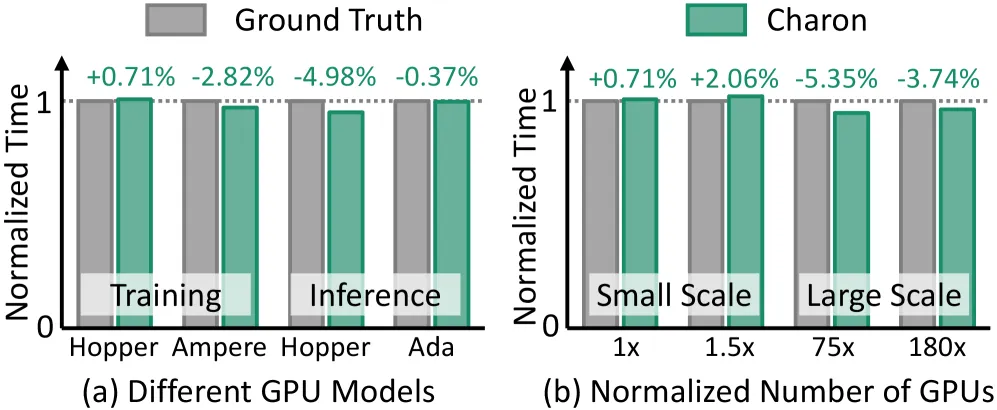

跨 GPU 和集群规模
- GPU 架构：H800/A100 (训练) + H20/L20 (推理)，误差 < 4.98%
- 集群规模：从数百到近万 GPU，误差 < 3.74%
- 总体误差：所有配置 < 5.35%
后端消融
预测引擎 vs 分析引擎（未见输入形状）：
| 算子 | 分析引擎 MAE | 预测引擎 MAE |
|---|---|---|
| Linear | 合理 | 1.44% |
| RMSNorm | 合理 | 1.12% |
| FlashAttention-3 | 31.84% | 2.22% |
预测引擎在复杂算子上显著优于分析引擎。
案例研究
动态序列并行 (Dynamic SP)
- 在 LLaMA-3 70B 上评估，8× Nvidia Ada Lovelace 推理 GPU
- 相比 zigzag 基线，注意力块延迟平均减少 15%
- 对短序列请求禁用 zigzag 分区，避免不必要的 all-gather 开销

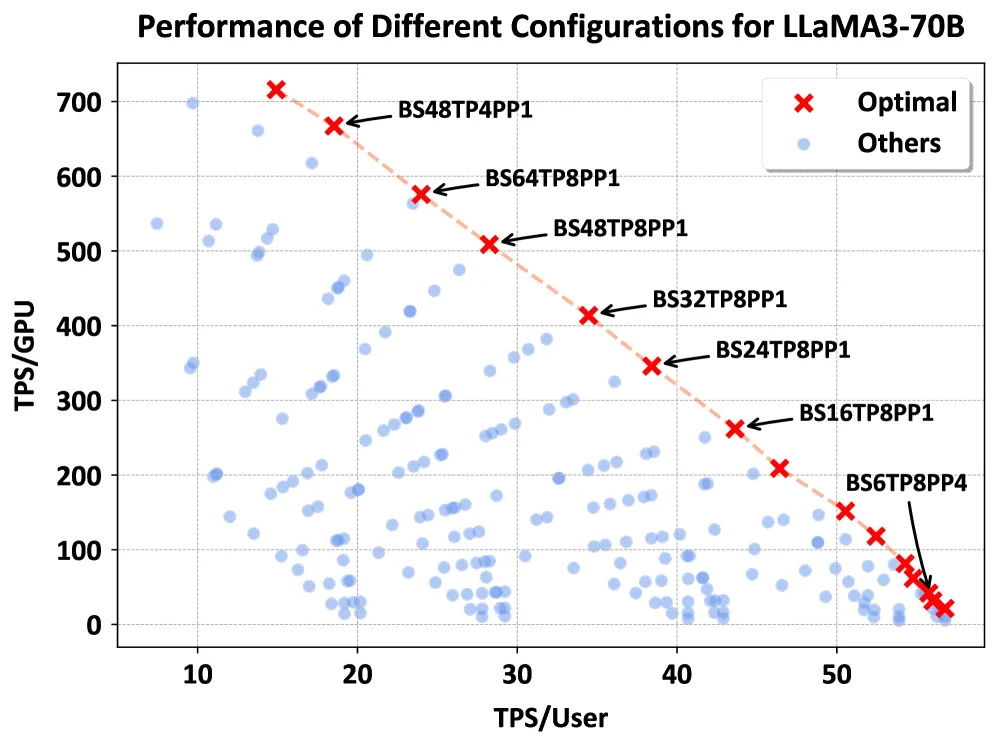

推理性能优化
- Llama 3 70B 推理部署优化
- Charon 在 2 分钟内完成配置空间探索
- 发现的配置显著优于手动调优基线
- 放松用户 TPS 约束可带来高达 7× 系统吞吐量提升
六、与现有方法对比
| 特性 | Charon | Astra-Sim | SimAI | Lumos | Echo | Vidur | LLMServingSim |
|---|---|---|---|---|---|---|---|
| 训练 | ✓ | ✓ | ✓ | ✓ | ✓ | ✗ | ✗ |
| 推理 | ✓ | ✓ | ✗ | ✗ | ✗ | ✓ | ✓ |
| 设计搜索 | ✓ | ✗ | ✗ | ✗ | ✗ | ✓ | ✗ |
| Trace 生成 | ✓ (3D) | ✗ | ✗ | ✓ | ✗ | ✓ | ✗ |
| 优化建模 | ✓ | ✗ | ✗ | ✗ | ✓ | ✗ | ✗ |
| 重叠减速 | 集群感知 | N/A | 比率 | N/A | 预测 | N/A | N/A |
| 输入 | 原生 PyTorch | 手工 | Mocked | 性能分析 | Mocked | Mocked | 手工 |
| 并行 | TP/PP/DP/EP/SP/ZeRO/DualPipe | TP/DP/PP | TP/DP/PP/EP | TP/PP/DP | TP/PP/DP | TP/PP | TP/PP |
七、相关工作
- Astra-Sim：纯分析框架，需手动构建工作负载模型
- SimAI：性能分析+分析混合，层级通信建模
- Lumos：算子级训练模拟，依赖性能分析或合成 traces
- Echo：算子级训练模拟，支持优化建模
- Vidur：推理模拟，性能分析+预测，需重建模型
- LLMServingSim：扩展 Astra-Sim 支持 NPU/PIM 设备
八、总结
核心贡献
- 统一模拟框架：同一框架支持 LLM 训练和推理的端到端模拟
- 编译器风格架构：基于图的前端支持灵活的优化和并行策略组合
- 混合多引擎后端：分析/预测/性能分析三引擎融合，平衡速度和精度
- 高精度验证：总体误差 < 5.35%，大规模训练误差 < 3.74%
- 实际部署价值：在推理案例中发现优于手动调优的配置
技术影响
- 成本降低：相比集群性能分析，模拟成本降低 30000× 以上
- 设计空间探索：在分钟级时间内完成大规模配置空间搜索
- 工程效率：原生模型接口消除手工建模开销
- 优化指导：细粒度算子级 traces 暴露性能瓶颈
局限性
- 论文为匿名提交（Under Review），作者信息未公开
- 预测引擎需要从性能分析数据库训练随机森林模型
- 当前未确定性建模微级随机变化（网络抖动、动态拥塞等）
九、参考资源
- 论文: https://arxiv.org/abs/2605.17164
- 代码: https://github.com/ByteDance-Seed/Charon
- Megatron: https://github.com/NVIDIA/Megatron-LM
- vLLM: https://github.com/vllm-project/vllm
- HuggingFace Transformers: https://github.com/huggingface/transformers
