SplitZip: Ultra Fast Lossless KV Compression for Disaggregated LLM Serving

一、论文概述

项目	内容
标题	SplitZip: Ultra Fast Lossless KV Compression for Disaggregated LLM Serving
作者	Yipin Guo, Siddharth Joshi
论文	arXiv:2605.01708（v3，2026-05-03 提交，2026-06-23 修订）
发布	2026 年 5 月 3 日（v3 于 6 月 23 日）
领域	cs.DC（分布式并行计算）；cs.AI；cs.LG
性质	系统 + 算法（无损 KV cache 传输压缩编解码器）
测试硬件	NVIDIA H200 GPU + 双路 Intel Xeon Platinum 8468，ConnectX-7 IB/RDMA
测试模型	Qwen3-32B、Llama-3-8B、Qwen3-30B-A3B 等 6 个模型族
代码	论文声明开源（arXiv 页 “this https URL”）

二、核心思想

问题定义

Prefill-Decode（PD）分离已成为大规模 LLM 服务的主流设计（vLLM、SGLang、Dynamo 采用）：prefill 计算密集、decode 内存带宽密集，分离部署可各自专门化。但其效率取决于 prefill worker 生成的 KV cache 必须传给 decode worker 才能开始生成。当两者跨节点/跨集群部署（因资源隔离、集群管理、弹性伸缩、异构加速器、独立扩缩），传输须经更慢受限的链路——跨集群带宽通常 50-100 GB/s，比机架内 RDMA（400+ GB/s NVLink）低一个数量级。对长输入/agentic 负载（文档级 QA、代码库理解、多文档摘要），prefill 产生的大 KV cache 使传输成为日益严重的瓶颈。

现有方案不适用：

• 有损压缩（剪枝/量化/选择性保留）压缩比高，但改变模型输出、需逐部署验证、误差随 KV token 累积（长上下文/多步推理下恶化）；
• 现有无损编解码器主要针对离线权重压缩、跑在 CPU 上、或用变长编码（其压缩速度跟不上 prefill 期的 KV 生产）。

关键洞见

已有工作发现 BF16 模型权重的冗余集中在指数字段、尾数几无可压。本文发现这对激活（含 PD 分离服务中的 KV 张量）同样成立：跨常见 LLM，指数熵仅 3-4 bit（相对 BF16 指数的 8 bit，约有 4 bit 无损压缩空间）。

Huffman 编码虽渐近熵最优，但其变长比特流产生不规则内存访问、映射到 GPU 差；变长码在解码时有顺序依赖限制并行吞吐。SplitZip 改用定长 4-bit 码编码高频指数、罕见值作 escape 存位置+原值——实践中 4-bit 码覆盖约 99%，escape 开销极小，且定长设计天然映射 GPU 并行。

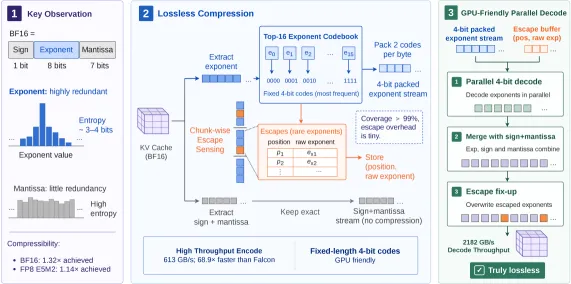

图 1：SplitZip 无损 KV cache 压缩概览。利用 BF16 指数字段冗余、保符号与尾数精确；高频指数用定长 4-bit 码、罕见值存入小 escape 缓冲（位置+原始指数）。此设计支持 GPU 友好并行解码并比特级重建原始 KV cache。

三大贡献

1. 刻画 KV 激活冗余：证明权重中的 BF16 指数冗余同样出现在 KV 激活，且跨 6 个模型（稠密/MoE/混合架构）、多个校准数据集、几乎所有 transformer 层一致；
2. 在线编解码的 SplitZip：定长编解码器达 613.3 GB/s 编码、2181.8 GB/s 解码（所测无损浮点压缩器中最高），显式 escape 位置虽有小元数据开销，却因无分支 GPU 执行带来 3.5× 更高解码吞吐；
3. 生产服务栈端到端验证：集成入 SGLang（基于 Mooncake 传输）——BF16 KV 传输快 1.32×、TTFT 快 1.30×、请求吞吐高 1.23×；FP8 E5M2 上再压 1.14×。

三、方法（§3）

3.1 KV 指数熵（§3.1）

Table 1 刻画多模型族 KV cache 的指数分布：指数熵 2.89-3.59 bit（vs BF16 的 8-bit 指数），分布高度集中——Top-16 指数值覆盖 ≥99.3%（跨稠密/MoE/混合）。Top-8 覆盖从 83.5%（Qwen3-30B-A3B）到 96.0%（Qwen3-Next-80B-A3B）波动，说明 3-bit 码本跨激活分布不够鲁棒，故 SplitZip 用 Top-16 设计。

模型	族	Top-8	Top-16	熵	SplitZip 压缩比
Qwen3-30B-A3B	Qwen-MoE	83.5%	99.3%	3.59 b	1.31×
Qwen3-32B	Qwen	90.1%	99.8%	3.29 b	1.32×
Qwen3-Next-80B-A3B	Qwen-Hyper	96.0%	99.9%	2.89 b	1.33×
Llama-3.1-70B	Llama	89.7%	99.5%	3.41 b	1.32×
Llama-3-8B	Llama	90.9%	99.6%	3.30 b	1.32×
Phi-2	Phi	92.3%	99.6%	3.11 b	1.32×

3.2 方法（§3.2）

对 BF16 值（16-bit 整数 $x_i$），SplitZip 提取 8-bit 指数 $e_i=(x_i \gg 7)\ \&\ \text{0xff}$ 与精确的符号-尾数字节 $a_i=((x_i \gg 8)\ \&\ \text{0x80}) | (x_i\ \&\ \text{0x7f})$；给定解码指数 $\hat e_i$ 重建 $\hat x_i=((a_i\&\text{0x80})\ll 8)|(\hat e_i \ll 7)|(a_i\&\text{0x7f})$。

• 符号-尾数：作 8-bit 流无损存储；
• 指数流：用校准 Top-16 码本，每个高频指数用 4-bit 码、两码打包一字节；Top-16 外的为 escape 值——记录 chunk 内相对位置（16-bit 无符号）与原始指数（8-bit）。

设 Top-16 集为 $\mathcal C$、escape 集 $\mathcal E$、张量 $N$ 个元素、$M=|\mathcal E|$ 个 escape，则存储： $B_{SZ}=\underbrace{N}_{\text{符号-尾数}}+\underbrace{N/2}_{\text{4-bit 指数码}}+\underbrace{3M}_{\text{escape 位置+值}}=N(\tfrac32+3\epsilon)\ \text{字节}$ 其中 escape 率 $\epsilon=M/N$。压缩比 $\rho=B_{raw}/B_{SZ}=\dfrac{2}{\tfrac32+3\epsilon}$，随 escape 率降低渐近趋于 4/3。当 Top-16 覆盖 >99% 时 $M$ 极小，escape 开销相对 8-bit→4-bit 指数缩减可忽略。

编码两阶段：① 稠密变换（提指数、查编码表、两 4-bit 码打包一字节、原样存符号-尾数）；② 扫描原指数流，把非 Top-16 指数压入 chunk 化的 escape 位置/值数组。瓶颈在指数提取与 4-bit 打包，故用 Quad64 向量化编码融合为单 kernel（类似循环展开），提升 1.5×（详见附录 A）。

解码逆序：先解包每字节为两 4-bit 码、查 16 项解码表、结合存储的符号-尾数重建 BF16；escape 元素初始可能解错为高频指数，再经稀疏修正流按记录的 escape 位置覆写为精确原始指数，实现无损。

3.3 校准（§3.3）

每次压缩都算精确指数直方图代价高，故 SplitZip 做一次性离线校准：在小代表性数据集上提取全部指数值、统计频率、选 Top-16、构建三张查找表（指数→4-bit 编码表、4-bit→指数解码表、检测 escape 的成员表）。这把直方图构建移出在线路径。实验证明所选高频指数集跨输入泛化良好。

3.4 Top-16 而非 Top-15（§3.4）

自然替代方案是保留一个码字作显式 escape token（Top-15+sentinel），让解码器直接从码流推断 escape 位置以省位置开销。但这把直接可表示的高频指数从 16 减到 15，并在稠密解码路引入特殊处理。SplitZip 用全部 16 个 4-bit 码表示高频指数，escape 指数在码流中赋 dummy 码、经显式位置数组覆写——提高覆盖并保持统一稠密解码路（每元素同一 4-bit 查找）。

四、实验结果（§4）

4.1 设置（§4.1）

• 平台：H200 GPU + Xeon 8468，ConnectX-7 IB/RDMA；吞吐以未压缩 BF16 张量字节数计（GB/s），10 次取平均，先验证比特级往返正确性；
• 数据/负载：真实 BF16 KV 激活。编解码/消融用 Qwen3-32B KV 张量组成 256M BF16 工作负载（wikitext2-test），chunk 大小 1024；Mooncake 传输评测 Llama-3-8B 与 Qwen3-30B-A3B 四种扫描（batch/序列长度组合）；Qwen3-32B 传输分解报告序列长 2K/16K/64K；码本默认在 WikiText-2 训练子集校准；
• 基线：nvCOMP（LZ4/Cascaded/Bitcomp）、DFloat11、ZipNN、ZipServ、Falcon。

4.2 结果（§4.2）

编解码器级性能（Table 2）：SplitZip 达 613.3 GB/s 编码、2181.8 GB/s 解码，两项均超所有基线：

方法	压缩比	编码(GB/s)	解码(GB/s)
nvCOMP LZ4	1.019	13.4	137.1
nvCOMP Cascaded	1.000	111.8	155.2
nvCOMP Bitcomp	1.056	341.5	147.7
ZipNN	1.515	1.2	1.7
DFloat11	1.423	0.004	468.2
Falcon	1.428	8.9	14.4
ZipServ-CPP	1.236	0.1	499.5
ZipServ-Kernel	1.236	N/A	1260.9
SplitZip	1.324	613.3	2181.8

• 编码比最快 nvCOMP 编码器 Bitcomp 快 1.8×；解码比最快 nvCOMP 解码器 Cascaded 快 14.1×；
• 比 ZipServ GPU kernel 解码快 1.7×（且去掉其 CPU 压缩瓶颈）；比 Falcon 编码快 68.9×；
• 压缩比仍强：含元数据比 ZipServ 高 7.1%，仅比 Huffman 的 DFloat11 低 7.0%；
• 跨 GPU 代际（附录 E）：编码吞吐一贯最高（比最强编码器高 1.8-3.0×），解码更受硬件影响、在新 GPU 高带宽下领先扩大（说明其解码吞吐主要受 GPU 内存带宽限制、计算部分已充分优化）。

FP8 扩展：E5M2 的 5-bit 指数可用 4-bit Top-16 码同框架压缩。Qwen3-32B 上 E5M2 达 1.14×（escape 率 0.16%，约为理论上限 88%），Top-16 达 249.7 GB/s 编码、564.9 GB/s 解码。

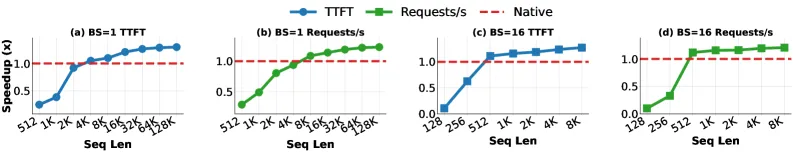

图 2：Qwen3-32B 上 SplitZip 集成入 SGLang 跨序列长度的端到端加速。

KV 传输时间（图 3，Mooncake）：跨 batch/序列长度，KV 负载足够大（带宽主导）后 SplitZip 一贯降低传输时间；短序列因固定开销与 kernel 启动占比大收益较小。最大点上 Llama-3-8B 加速 1.27-1.32×、Qwen3-30B-A3B 1.22-1.32×。

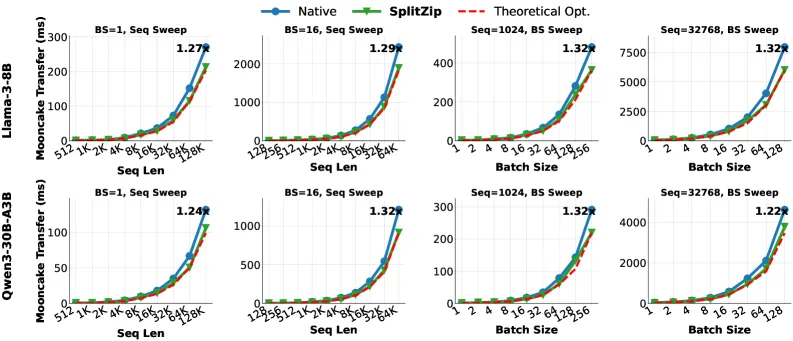

图 3：Mooncake 上跨序列长度与 batch 扫描的 KV cache 传输时间。Theoretical Opt 为零编解码开销、无 escape 的理论最优。

SGLang 端到端（图 2）：负载在长序列变为传输主导后一贯改进（小负载区因固定开销偶有轻微变慢）。batch=1、512-128K：TTFT 加速至 1.303×、吞吐至 1.233×；batch=16、128-64K：TTFT 至 1.274×、吞吐至 1.206×。

传输时间分解（图 4，Qwen3-32B，batch=16，RoCE 4×200G）：加性核算编码/压缩传输/解码。2K 时 56.5→53.1ms；16K 时 441.4→353.8ms；64K 时 1749.3→1397.0ms。长上下文下压缩传输占 SplitZip 时间 92.9%，编码/解码仅 5.7%/1.4%——证明编解码开销足够小，长上下文 KV 传输仍主要受带宽约束。

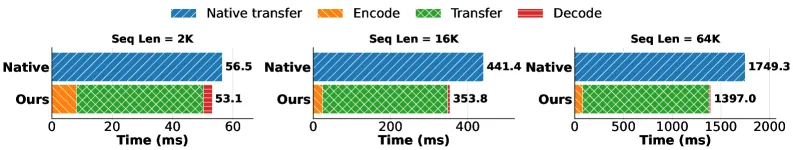

图 4：Qwen3-32B 传输时间分解。Native 传原始 BF16 KV，SplitZip 含编码 + 压缩传输 + 解码（RoCE 4×200G）。

4.3 消融研究（§4.3）

• Top-k 指数编码（Table 3）：Top-8（3-bit）覆盖 92.11%、escape 率 7.89%、压缩比降到 1.241×、解码 710.5 GB/s；Top-16（4-bit）覆盖 99.84%、escape 率 0.16%、压缩比 1.324×、解码 2181.8 GB/s——Top-16 解码快 3.07×（3-bit 码不对齐字节、escape 近 50× 高）；
• 校准数据集（Table 4）：WikiText-2 训练校准，跨 HumanEval/GSM8K/MMLU/PTB 覆盖均 >99%、几乎匹配 oracle（B→B）——高频指数跨域稳定；
• 校准粒度（Table 5）：per-token/per-channel 覆盖略升至 99.90%，但吞吐暴跌数个数量级（降到 sub-GB/s，因众多小码本导致不规则查找）——per-tensor 是正确选择；
• escape 位置元数据（Table 6）：Top-15+sentinel 压缩比略高（1.331×）但解码降到 620.8 GB/s（慢 3.5×），因解码器须检查码流识别 sentinel、引入不规则控制流；Top-16+显式位置保持统一稠密查找路，优先吞吐；
• 预校准（Table 7）：动态 Top-16（每输入重建码本）压缩比/escape 率/解码吞吐几乎相同，但编码从 613.3 降到 80.7 GB/s（慢 7.6×），因加了在线直方图与 top-k 选择；
• 层级覆盖（图 5）：Qwen3-32B 全 64 层用共享 Top-16 码本——K-cache 全 64 层 >99.0%（61 层 >99.8%）；V-cache 有轻微低覆盖尾（两早层 <99.0%，最差 98.77%，对应 1.23% escape 率，中位层仍 99.88%）；
• Quad64 向量化（附录 A，Table 8）：把每 4 个 BF16 重解释为一个 64-bit 字批量处理，编码 416.2→613.3 GB/s（1.47×），不改压缩格式与无损语义。

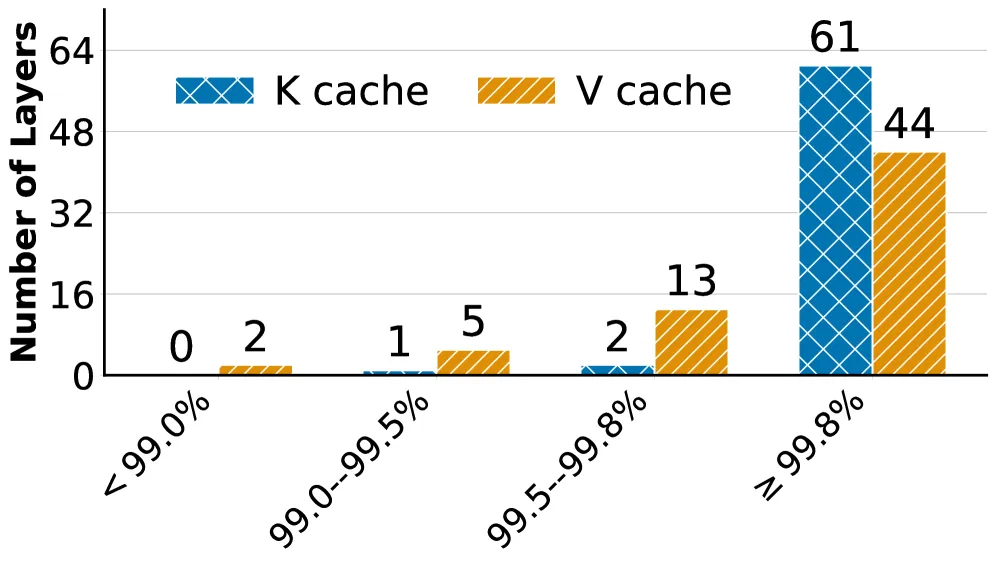

图 5：Qwen3-32B 上固定共享 Top-16 码本的层级覆盖。K-cache 稳定，V-cache 有轻微低覆盖尾。

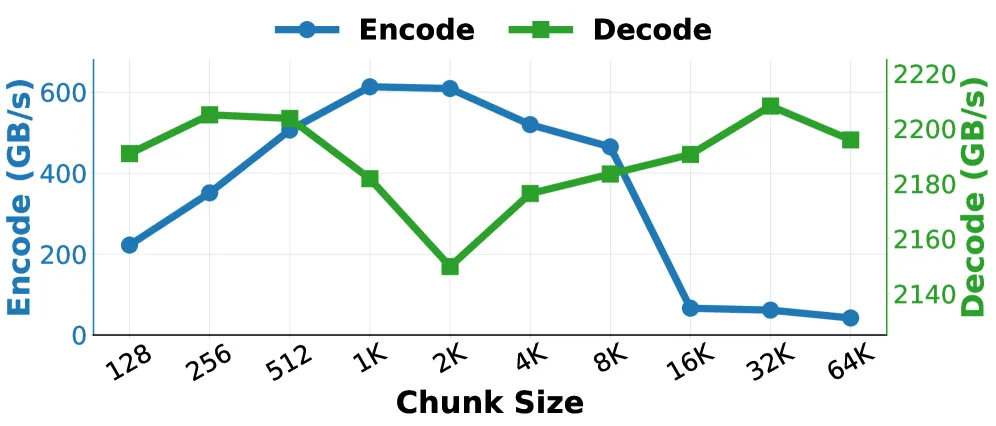

图 6（附录 D）：escape 值捕获 chunk 大小消融。

4.4 流水线隐藏编解码开销（附录 B）

PD 分离服务中压缩/传输/解压可作流式流水线。设原始大小 $S$、压缩比 $\rho$、编码吞吐 $G_{enc}$、解码 $G_{dec}$、通信带宽 $B$，则各阶段 $T_{enc}=S/G_{enc}$、$T_{xfer}=S/(\rho B)$、$T_{dec}=S/G_{dec}$，稳态流水线时间取最慢阶段。完全隐藏编解码开销的最大带宽 $B_{hide}=\min(G_{enc},G_{dec})/\rho$。SplitZip 中 $B_{hide}=613.3/1.324\approx 463.2$ GB/s——只要物理通信带宽 ≤ 约 463 GB/s，SplitZip 就表现为纯带宽节省变换、无暴露编解码延迟。

五、核心创新

创新点	说明	依据
KV 激活指数冗余刻画	指数熵 2.89-3.59 bit、Top-16 覆盖 ≥99.3%，跨 6 模型/多数据集/几乎所有层	§3.1；Table 1
定长 4-bit 指数码 + 稀疏 escape	高频指数定长码（两码一字节），罕见值存位置+原值，比特级无损	§3.2
离线校准 Top-16 码本	消除在线直方图，编码保持 613.3 GB/s（vs 动态 80.7）	§3.3；Table 7
Top-16 而非 Top-15	统一稠密解码路（无分支），解码快 3.5×	§3.4；Table 6
Quad64 向量化编码	4 个 BF16 打包 64-bit 字批处理，编码 1.47×	附录 A；Table 8
与量化正交	可叠加于已量化 KV（FP8），E5M2 再压 1.14×	§4.2；附录 C

六、总结

核心贡献

1. 首个面向 PD 分离 KV 传输的 GPU 友好无损压缩器：保模型语义精确、不改任何张量值、无需改模型执行；
2. 定长指数编码 + 显式 escape 修正：牺牲极小压缩比（1.324× vs Huffman 1.423×）换取数量级更高的编解码吞吐（编码 613.3、解码 2181.8 GB/s）；
3. GPU 无分支执行：Top-16 统一查找 + 稀疏覆写 + Quad64 向量化 + 离线校准，全面对齐 GPU 并行；
4. 生产验证：SGLang+Mooncake 上 BF16 传输 1.32×、TTFT 1.30×、吞吐 1.23×，与量化正交（FP8 再压 1.14×）。

局限性

• 仅在 KV 通信为主瓶颈时最有效：短上下文/计算受限区，编解码开销可能盖过传输量减少（图 2/4 小负载区偶有轻微变慢）；
• 压缩比受浮点指数冗余上界约束（渐近 4/3），故与更激进的有损/模型感知压缩互补而非替代；
• V-cache 少数早层覆盖略低（最差 98.77%），全局码本以微小尾部换取吞吐（未用 per-layer 码本）；
• 作为效率改进，可能增加总部署量，应配合适当治理。

七、参考资源

• arXiv 论文：https://arxiv.org/abs/2605.01708
• 集成栈：SGLang（Zheng 2024）、Mooncake（Qin 2024，KV-centric 分离架构 + RDMA/TCP Transfer Engine）
• 无损压缩相关：DFloat11（Zhang，BF16 权重指数编码）、ZipNN、ZipLLM、Falcon、ZipServ（多级定长编码）、nvCOMP（LZ4/Cascaded/Bitcomp）
• PD 分离相关：DistServe、Splitwise、FlowKV
• 测试模型：Qwen3-32B/30B-A3B/Next-80B（Yang 2025）、Llama-3/3.1（Meta）、Phi-2
