AsyncSparse: Accelerating Sparse Matrix-Matrix Multiplication on Asynchronous GPU Architectures
面向异步GPU架构的稀疏矩阵乘法加速
AsyncSparse: Accelerating Sparse Matrix-Matrix Multiplication on Asynchronous GPU Architectures
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | AsyncSparse: Accelerating Sparse Matrix-Matrix Multiplication on Asynchronous GPU Architectures |
| 作者 | Jie Liu, Huanzhi Pu, Zhiru Zhang |
| 机构 | - |
| 论文 | arXiv:2604.17834 |
| 代码 | - |
| 发布 | 2026年4月 |
| 许可 | - |
二、核心思想
问题定义
稀疏矩阵-矩阵乘法（SpMM）是科学计算和机器学习中的基本内核。虽然先前的工作使用Tensor Core加速SpMM，但没有现有的稀疏内核利用现代GPU架构的异步特性，如NVIDIA的Tensor Memory Accelerator（TMA）和warp specialization。
现有问题：
- 同步模型限制：现有SpMM内核使用同步的线程协作编程模型
- 未利用TMA：没有充分利用TMA进行数据传输
- 未利用warp specialization：没有利用warp specialization进行角色分工
解决方案概述
本文系统研究了这些特性如何影响SpMM性能，并引入两个共同设计的内核：
-
BCSR内核（结构化稀疏）：优化warp-specialized生产者-消费者流水线，使用BCSR格式，将TMA数据传输与WGMMA计算重叠
-
WCSR内核（不规则稀疏）：设计Window Compressed Sparse Row（WCSR）格式，通过TMA加载稀疏操作数，并将大行窗口分割到线程块间以实现负载均衡
实验结果：
- WCSR内核在SuiteSparse矩阵上超越所有先前SpMM内核（比AccSpMM快1.47倍，比cuSPARSE快6.24倍）
- BCSR内核在Qwen2.5-7B预填充中实现2.66倍端到端加速（90%块稀疏度，64K token）
三、技术架构
整体框架图

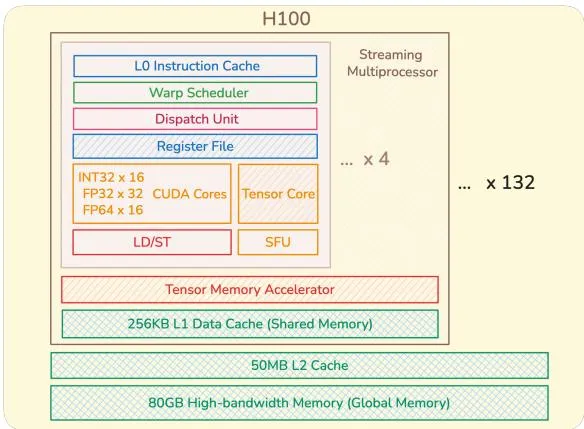

Figure 1: NVIDIA H100（Hopper，SM90）架构。从先前架构（Ampere，Ada Lovelace）的同步线程协作编程模型转变为异步的角色专业化模型，将数据移动与计算解耦。
核心特性
TMA（Tensor Memory Accelerator）
关键特性：
- 硬件加速的异步数据传输
- 支持2D批量传输
- 硬件应用的swizzle模式
- 与计算重叠执行
Warp Specialization
关键特性：
- 不同warp承担不同角色（生产者/消费者）
- 生产者负责数据加载
- 消费者负责计算
- 角色分工提高效率
稀疏格式

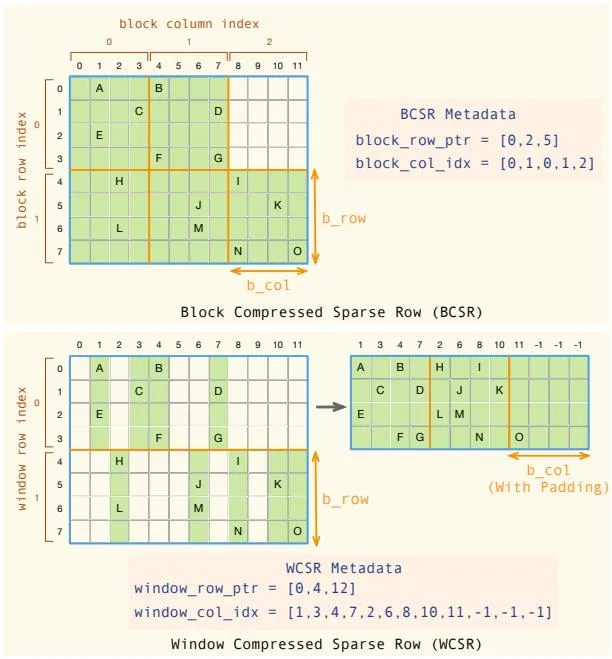

Figure 2: 两种稀疏格式的比较：BCSR和WCSR。
BCSR（Block Compressed Sparse Row）
格式设计：
- 将矩阵A分成b_row × b_col的块
- 仅存储包含非零元素的块
- 使用三个数组编码结构
存储开销：
- 值存储：O(nnz_blocks × b_row × b_col)
- 索引开销：O(m/b_row + nnz_blocks)
TMA优化：
- 每个非零块占据连续的b_row × b_col内存区域
- TMA可以在单个2D批量传输中加载
- 硬件应用swizzle模式
局限性：
- 块内零值条目也被存储和计算
- 稀疏矩阵填充率低时存储开销大
WCSR（Window Compressed Sparse Row）
格式设计：
- 行分组为固定高度的窗口（b_row行）
- 每个窗口存储所有行中出现的列索引的并集
- 值打包到密集2D数组
优势：
- 避免BCSR的刚性块结构
- 更细粒度的压缩
- 适用于不规则稀疏矩阵
挑战：
- 需要间接地址翻译来获取B
- 列并集可能导致额外填充
流水线优化

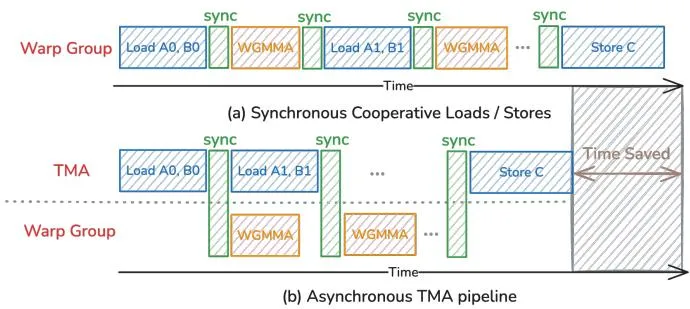

Figure 3: TMA多阶段软件流水线。
同步模型问题：
- 地址算术消耗寄存器和发射槽
- 共享内存bank冲突需要手动避免
- 加载和计算阶段严格序列化
异步流水线优化：
- 分配Q阶段的循环缓冲区
- TMA加载阶段i+1与WGMMA计算阶段i并发执行
- 全局内存延迟与Tensor Core执行重叠
BCSR内核设计
Figure 4: BCSR内核设计。
内核配置：
- 每个线程块分配3个warpgroup（384线程）
- Warpgroup 0作为生产者
- Warpgroup 1和2作为消费者
生产者-消费者流水线：
- 生产者：通过TMA加载A和B块
- 消费者：执行WGMMA计算
- 通过共享内存循环缓冲区通信
同步机制：
- 两个共享内存屏障数组（full[Q]和empty[Q]）
- 使用相位位跟踪
- 生产者等待empty[q]，设置预期事务字节数
- 消费者等待full[q]，执行WGMMA，完成后信号empty[q]
WCSR内核设计
设计策略：
- 通过TMA加载稀疏操作数
- 将大行窗口分割到线程块间以实现负载均衡
- 处理不规则稀疏模式
四、核心创新
| 创新点 | 说明 | 理论/实验依据 |
|---|---|---|
| 异步特性利用 | 首次利用TMA和warp specialization加速SpMM | 性能显著提升 |
| BCSR内核 | 结构化稀疏的warp-specialized流水线 | 2.66倍端到端加速 |
| WCSR格式 | 不规则稀疏的窗口压缩格式 | 6.24倍速度提升 |
| 流水线优化 | TMA加载与WGMMA计算重叠 | 延迟隐藏 |
五、实验结果
实验配置
硬件环境：
- NVIDIA H100 GPU（Hopper，SM90）
评估数据集：
- SuiteSparse矩阵集合（414个矩阵）
评估模型：
- Qwen2.5-7B（预填充阶段）
基线：
- cuSPARSE
- AccSpMM
- FlashSparse
- TorchAO
性能分布

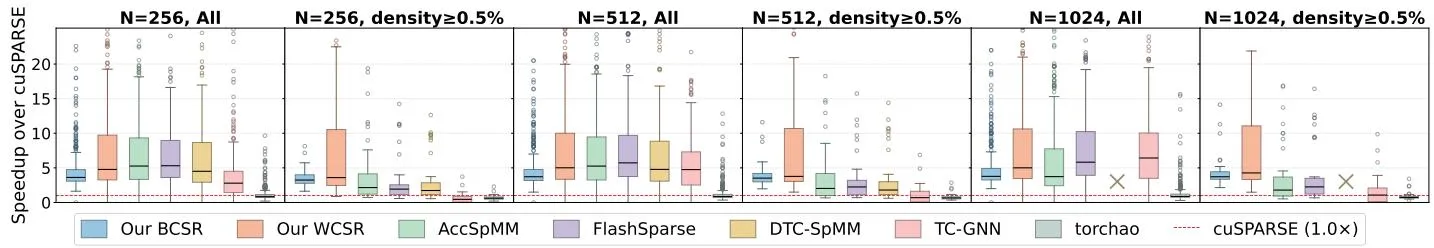

Figure 5: 与cuSPARSE相比的逐矩阵速度分布。
关键结果：
- WCSR内核在SuiteSparse矩阵上超越所有先前SpMM内核
- 比AccSpMM快1.47倍
- 比cuSPARSE快6.24倍
- 在密度≥0.5%的矩阵上表现尤其出色
优化阶段分析

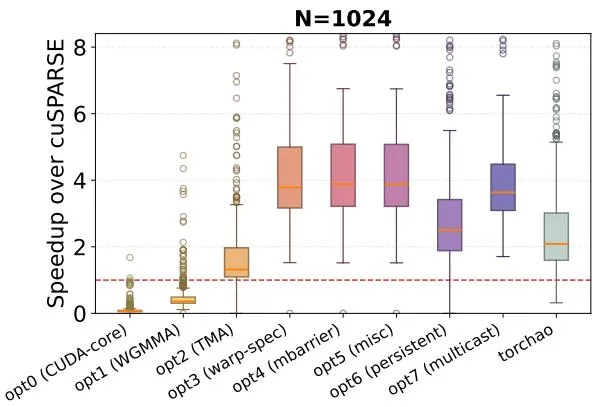

Figure 6: 每个渐进优化阶段的逐矩阵速度分布。
优化阶段：
- 基线CUDA核心实现
- 启用TMA
- 启用warp specialization
- 启用WGMMA
- 流水线优化
- 其他优化
关键发现：
- 每个优化阶段都带来性能提升
- TMA和warp specialization的贡献最大
- 异步特性是性能提升的关键
吞吐量分析

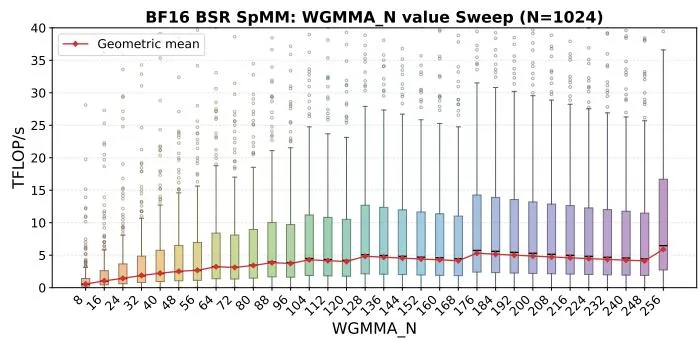

Figure 7: 不同WGMMA_N设置下的吞吐量分布。
关键结果：
- WGMMA_N从8增加到256时，几何平均吞吐量从0.56 TFLOP/s提升到5.90 TFLOP/s
- 10.5倍的改进
- 更大的tile摊销TMA加载开销和屏障同步成本
端到端性能

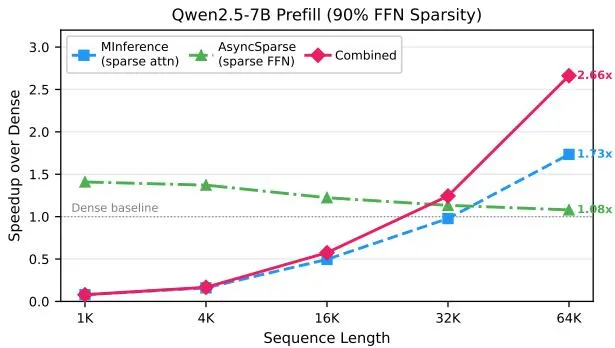

Figure 8: 与密集基线相比的端到端预填充加速。
关键结果：
- BCSR内核在Qwen2.5-7B预填充中实现2.66倍端到端加速
- 90%块稀疏度，64K token
- 与MInference稀疏注意力结合效果更好
六、相关工作
稀疏矩阵乘法
| 方法 | 关键特性 | 本文对比 |
|---|---|---|
| cuSPARSE | NVIDIA标准稀疏库 | 基线对比 |
| AccSpMM | 加速SpMM | 性能超越 |
| FlashSparse | 闪存稀疏 | 相关工作 |
GPU架构优化
| 方法 | 关键特性 | 本文对比 |
|---|---|---|
| TMA | 异步数据传输 | 核心利用 |
| WGMMA | Warp组矩阵乘法 | 核心利用 |
| Warp Specialization | 角色专业化 | 核心创新 |
七、总结
核心贡献
-
异步特性利用：首次系统研究并利用TMA和warp specialization加速SpMM
-
BCSR内核：为结构化稀疏设计的warp-specialized生产者-消费者流水线
-
WCSR格式：为不规则稀疏设计的窗口压缩格式
-
显著性能提升：WCSR比cuSPARSE快6.24倍，BCSR实现2.66倍端到端加速
技术影响
- 稀疏计算：为稀疏矩阵乘法提供了新的优化方向
- GPU编程：展示了异步GPU架构的潜力
- 深度学习：加速LLM预填充中的稀疏计算
- 系统优化：为GPU内核优化提供了指导
局限性
- 硬件依赖：需要H100或更新的GPU架构
- 稀疏模式：不同稀疏模式需要不同的格式
- 实现复杂度：异步编程模型增加实现复杂度
- 内存开销：某些格式可能增加内存开销
八、参考资源
- 论文: https://arxiv.org/abs/2604.17834
- NVIDIA H100: Hopper架构GPU
- SuiteSparse: 稀疏矩阵测试集
- Qwen2.5-7B: 阿里巴巴的语言模型
