DVM: A Bytecode Virtual Machine Approach for Dynamic Tensor Computation

一、论文概述

项目	内容
标题	DVM: A Bytecode Virtual Machine Approach for Dynamic Tensor Computation
作者	Jingzhi Fang, Xiong Gao, Renwei Zhang, Zichun Ye, Lei Chen, Jie Zhao, Chengnuo Huang, Hui Xu, Xuefeng Jin
机构	华为
论文	https://arxiv.org/abs/2603.24239
发布	2026-03-25 (v1), 2026-04-02 (v2)
页数	13页，16图，6表
类别	cs.PL (编程语言), cs.AI, cs.LG

核心亮点

• 实时编译器：基于字节码虚拟机的运行时算子编译器
• 5个数量级编译加速：最大编译时间比TorchInductor快10^5倍
• 最高11.77x加速：算子/模型效率比基线提升最高11.77倍
• 动态图融合：支持动态计算图的运行时算子融合

二、核心思想

问题定义

AI计算中的动态性很常见，例如动态张量形状和动态控制流。现有方案面临以下挑战：

1. 运行时编译：由于编译时间长，损害模型效率
2. 离线编译器：要么需要长时间编译和大量设备内存来覆盖所有可能的执行实例，要么为了可用性牺牲优化机会

核心问题：如何让运行时编译对动态模型可行？

关键洞察：运行时编译可行的关键是加速编译或隐藏编译开销。

解决方案概述

本文提出DVM（Dynamic Virtual Machine），一个实时编译器，包含：

1. 算子编译器：基于字节码虚拟机，为每个动态算子实例进行高效编译
2. 算子融合器：在静态图上执行基于符号推导的融合，在动态图上执行运行时融合

Figure 1: DVM概述。

核心创新：不是将程序编译为机器码，而是在CPU上将算子程序编码为字节码，然后在NPU上解码为虚拟指令直接执行。

三、技术架构

3.1 硬件架构抽象

Figure 2: 硬件架构抽象（示例AI Core抽象基于A2/A3 Ascend NPU）。

Ascend NPU的AI Core包含：

• Vector单元：执行向量运算
• Cube单元：执行矩阵运算（矩阵乘法等）
• DMA引擎：处理数据搬运
• 本地内存（Local Memory/UB）：高速片上存储
• 全局内存（Global Memory/HBM）：大容量高带宽内存

3.2 计算流

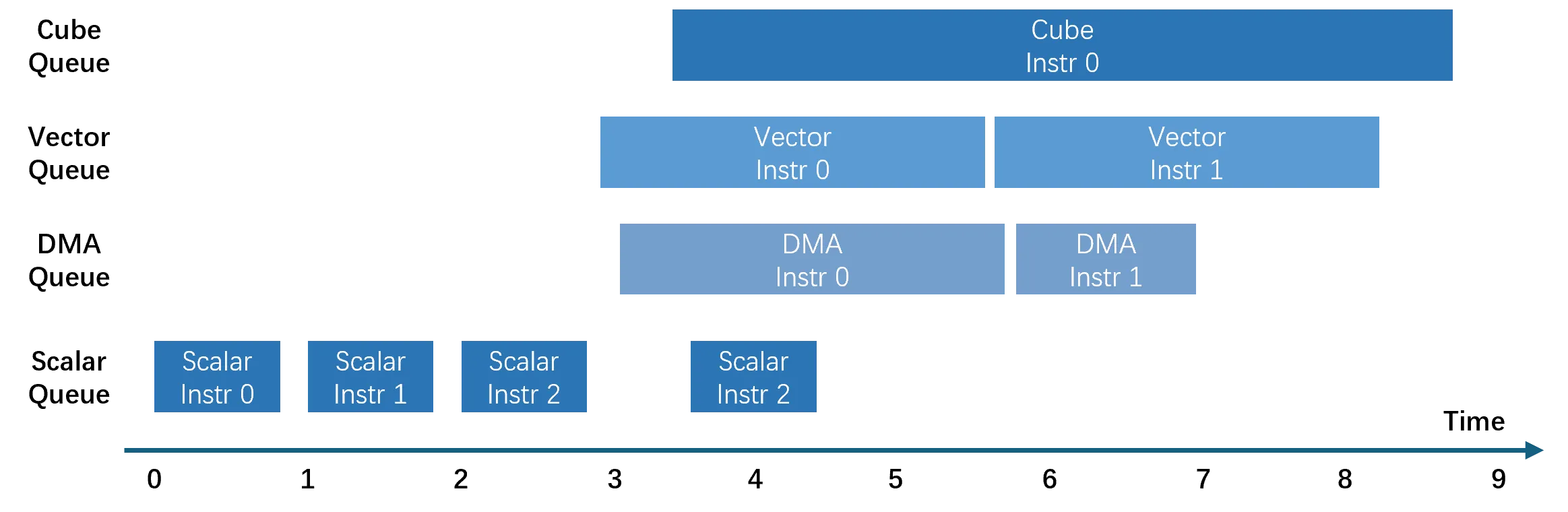

Figure 3: AI Core中的异步计算流。

AI Core中的异步计算流包括：

• Vector流：向量运算
• Cube流：矩阵运算
• DMA流：数据搬运

这些流可以异步执行，通过同步操作协调。

3.3 传统编译 vs 虚拟机

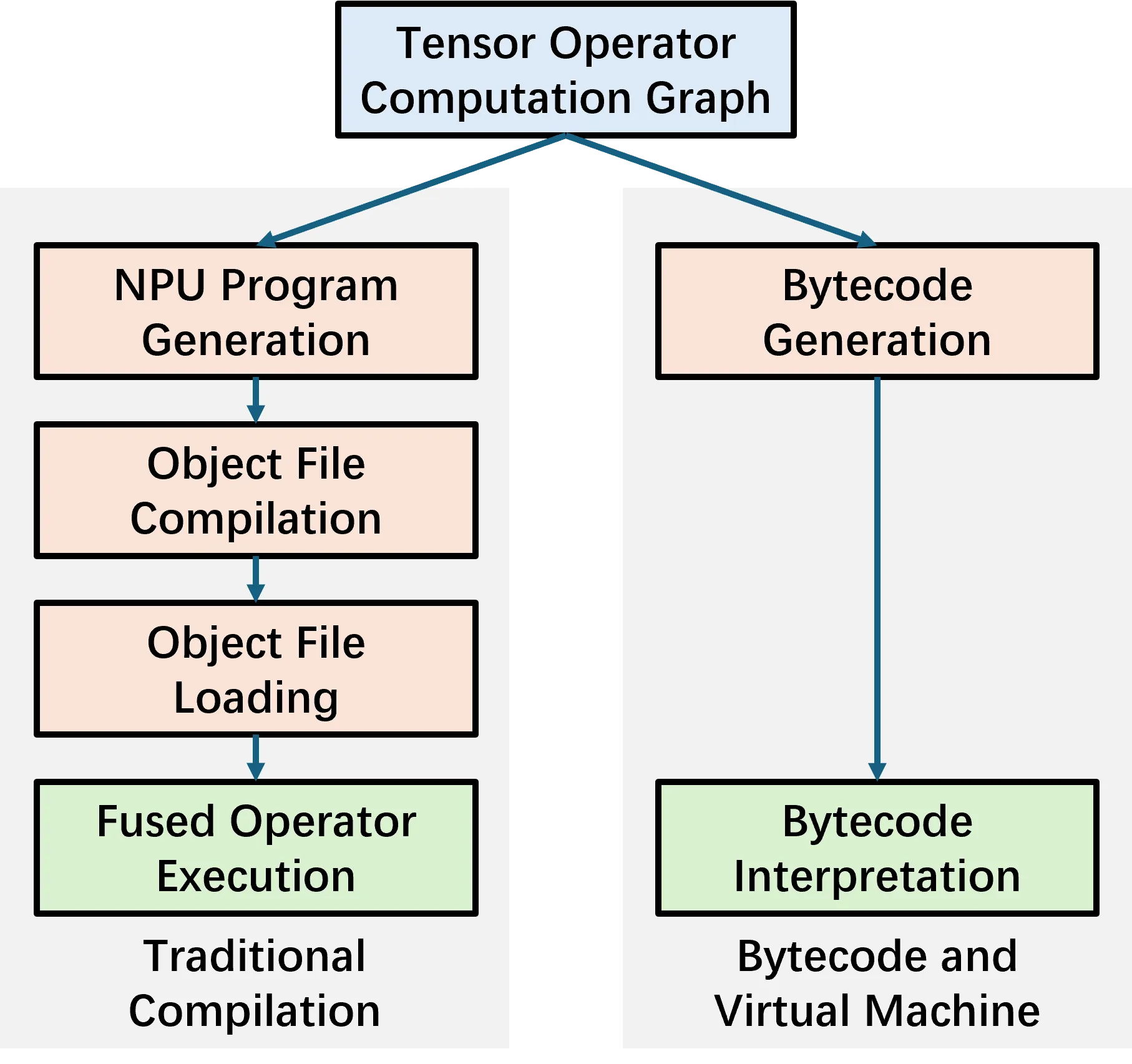

Figure 4: 传统编译 vs 虚拟机。

方面	传统编译	DVM虚拟机
编译目标	机器码	字节码
编译位置	CPU上	CPU上
执行位置	NPU	NPU（解码为虚拟指令）
编译速度	慢（需要生成机器码）	快（生成字节码）
优化程度	高（机器码优化）	中等（tile级优化）

3.4 算子编译器工作流

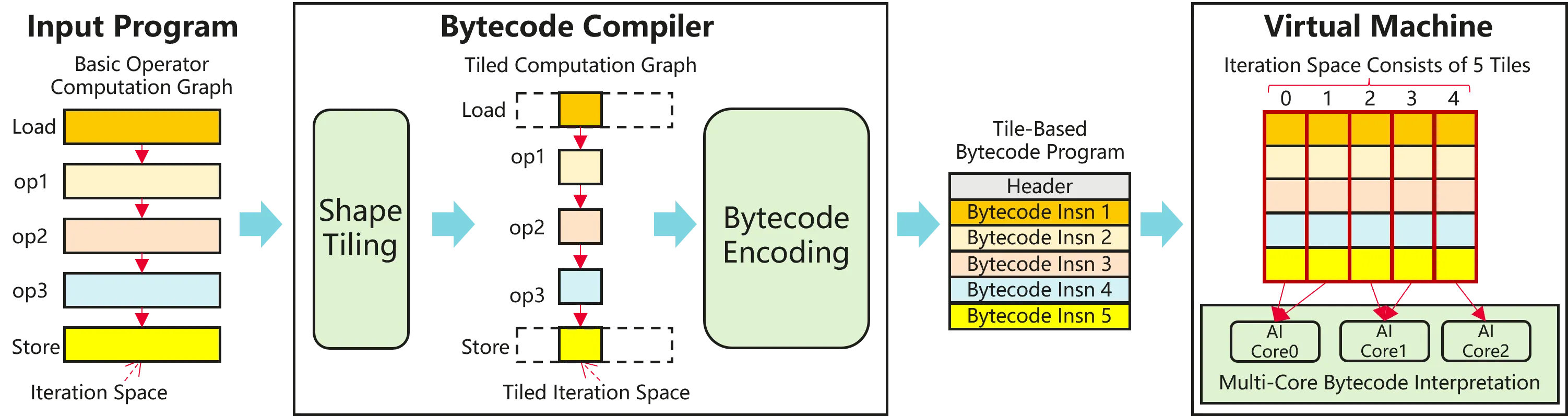

Figure 5: 算子编译器的工作流。

算子编译器的三个关键步骤：

1. Shape Tiling：将迭代空间分区为多个tile，对齐硬件架构
2. Bytecode Encoding：将tile计算编码为字节码程序
3. Virtual Machine Interpretation：在NPU上解释执行字节码

四、核心设计

4.1 虚拟指令

Table 1: Tile级虚拟指令

类别	指令	语义
内存	Load(dst, src, tile_stride, tile_size)	从全局内存加载连续tile到本地内存
	ViewLoad(dst, src, tile_stride[], tile_size[], tile_dims)	加载非连续tile
	Store(dst, src, tile_stride, tile_size)	存储tile到全局内存
	ViewStore(dst, src, tile_stride[], tile_size[], tile_dims)	存储非连续tile
计算	Copy(xd, xn, size)	复制数据
	Broadcast(xd, xn, M, size, N)	广播
	Sqrt(xd, xn, size)	逐元素开方
	Abs/Log/Exp/Pow/Round/Floor/IsFinite	其他逐元素运算

关键设计：tile级虚拟指令而非传统标量指令，减少编码/解释复杂度。

4.2 字节码编译

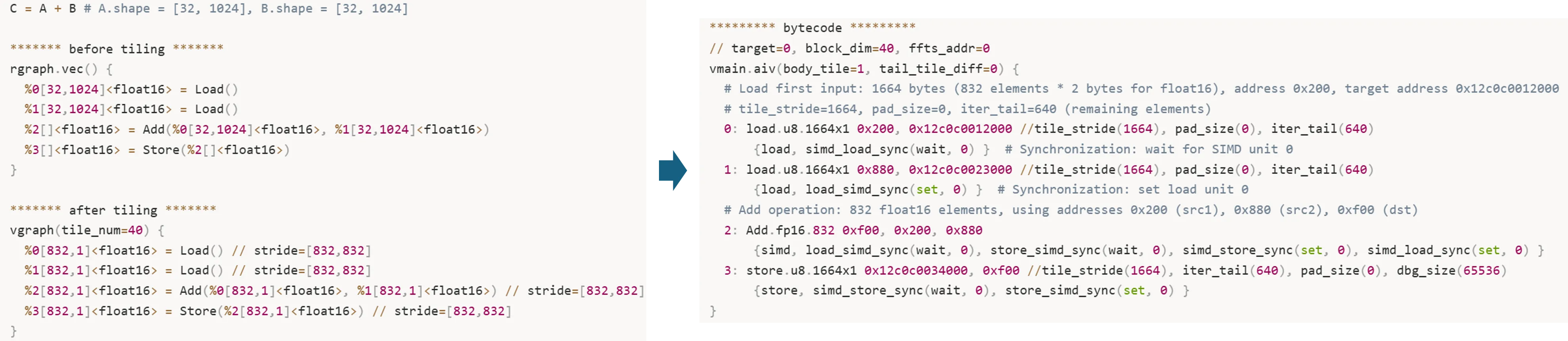

Figure 6: 字节码生成的示例过程。

Shape Tiling算法：

1. 识别计算图的主导形状 $S_d$（最大维度数和最大维度大小）
2. 从最大tile大小 $L$（即 $S_d$ 的大小）开始
3. 从外到内尝试减小tile大小
4. 使用硬件资源约束和轻量级成本模型剪枝tiling方案

硬件对齐：$\mathsf{hardware\_align\_div}$ 找到最小成本的tile大小，并向上舍入到硬件指令宽度的倍数。

4.3 字节码格式

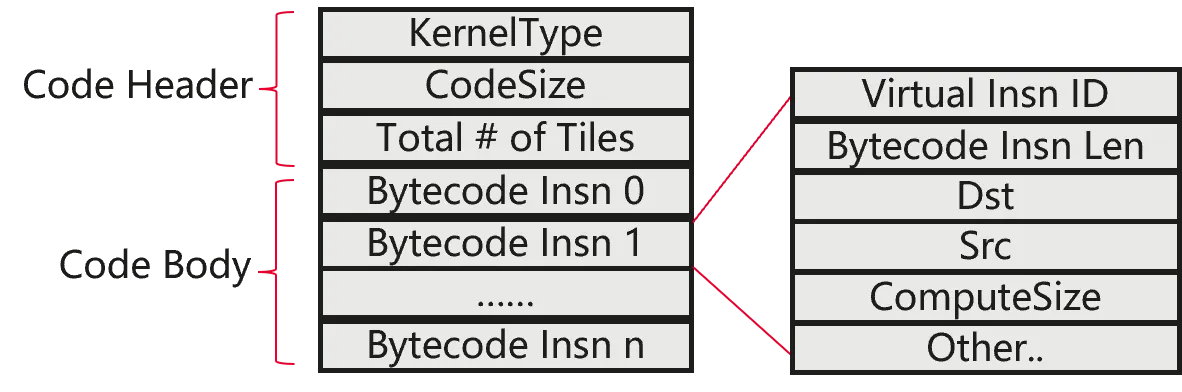

Figure 7: 字节码程序格式。

字节码程序由两部分组成：

• Code Header：包含tile数量（block_dim）、每个AI Core的tile数（body_tile）、内核类型
• Code Body：每个操作的字节码，以及自动插入的同步操作

4.4 虚拟机执行

虚拟机算法：

1. 计算每个AI Core分配的tile数量
2. 确定当前AI Core的tile范围
3. 对于每个tile，执行字节码：解码 → 调用对应的虚拟指令函数
4. 字节码解码由Scalar单元完成，虚拟指令由对应单元执行

隐藏编译开销：

• 字节码解码和指令执行可以流水线化
• 解码（标量计算）比向量/矩阵/DMA指令快得多

五、算子融合

5.1 融合类别

Pattern-based融合：基于特定模式合并多个算子的迭代

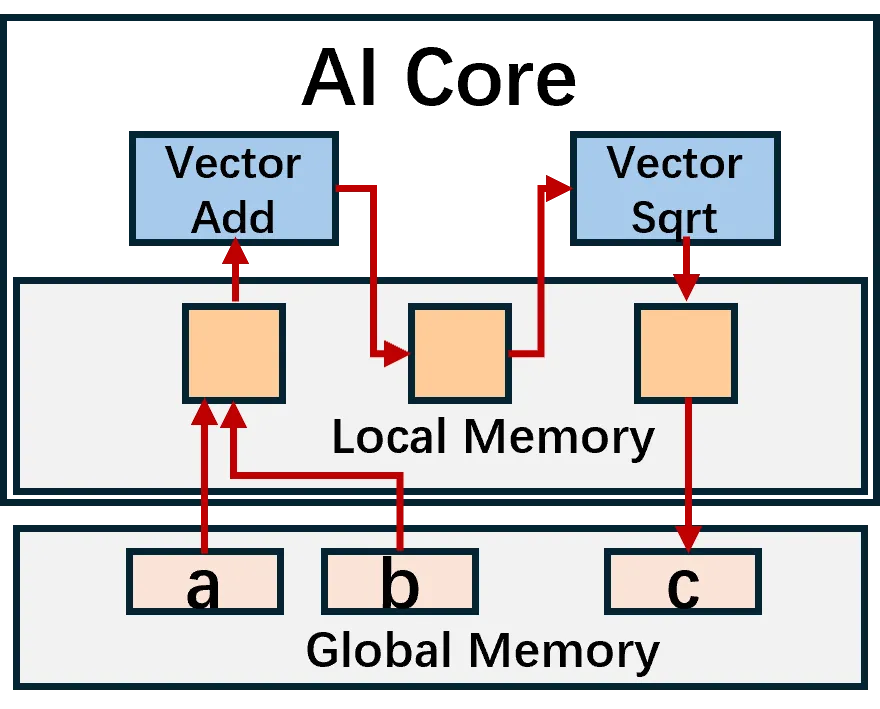

Figure 8: 通过本地内存融合两个向量操作。

两种典型融合模式：

1. 向量-向量融合：将 $c=a+b$ 和 $c=\sqrt{c}$ 融合，中间结果保存在本地内存
2. Cube-向量融合：将矩阵运算与后续向量运算融合

Stacking-based融合：将不同meta-kernel在时间和空间上堆叠

Figure 9: 空间和时间堆叠内核。

• 空间堆叠：将独立算子的tile计算调度到不同AI Core，提高计算资源利用率
• 时间堆叠：将不同算子tile调度到同一AI Core顺序执行，减少运行时调度开销

5.2 静态/动态图融合

静态图融合：基于符号推导检查融合条件（如两个算子的迭代是否可合并），无需具体形状信息。

动态图融合：流式融合，运行时将可确定的算子添加到buffer，立即做融合决策。

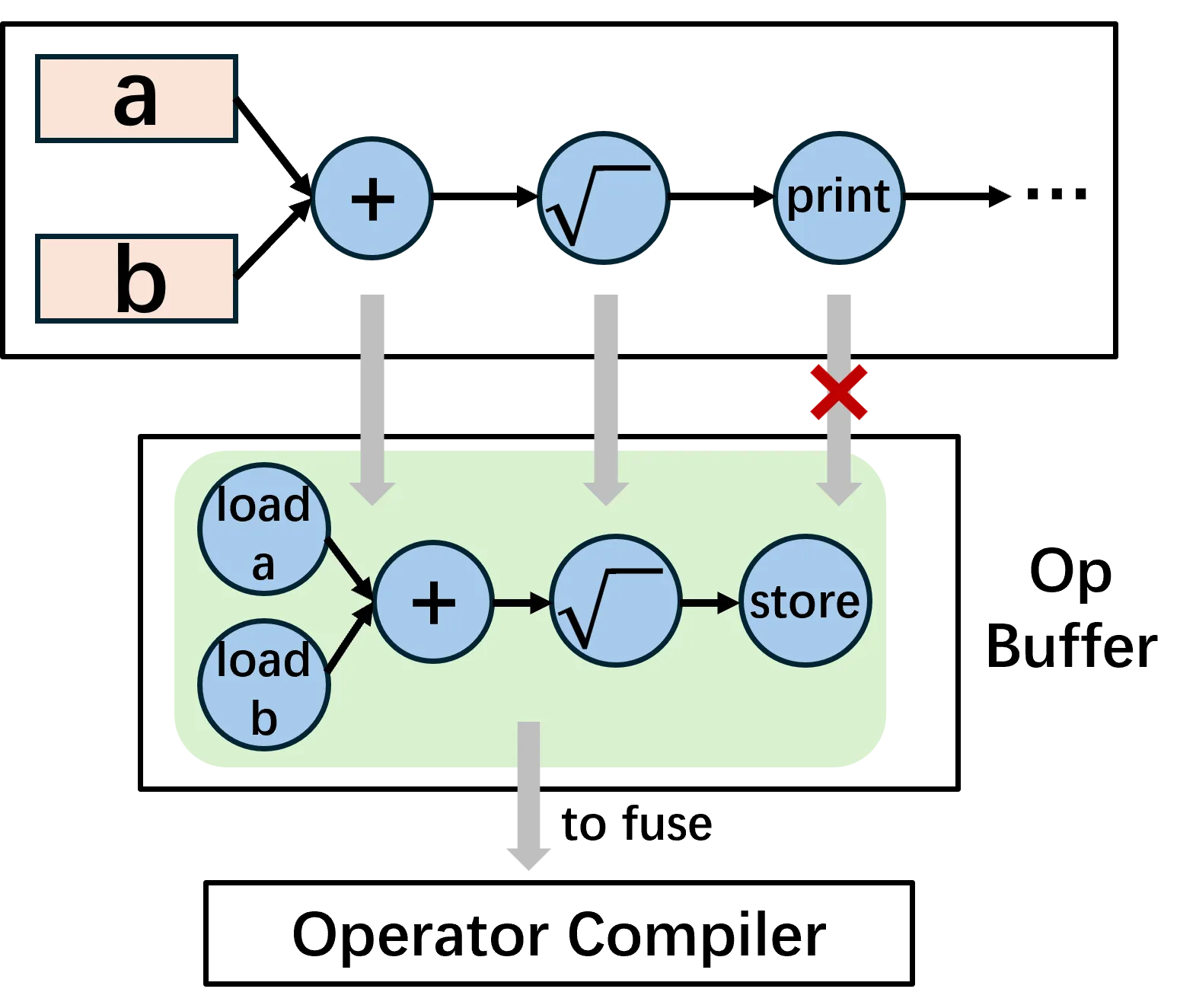

Figure 10: 动态图上算子融合的示例。

动态融合流程：

1. 算子按顺序添加到buffer
2. 检查融合条件（形状兼容性、依赖关系）
3. 满足条件时融合算子
4. 新算子无法融合或通信条件满足时，flush融合的算子到编译器

关键优势：融合决策不需要缓存，减少内存压力。

六、实验结果

6.1 测试环境

配置	详情
CPU	4× 64核Kunpeng-920 (256逻辑处理器)
NPU	8× Ascend 910B2
内存	2TB RAM
OS	openEuler 22.03 (LTS-SP4)

基线：

• PT-eager：PyTorch eager模式，基于AOL内核，无自动融合
• Inductor-r：TorchInductor重编译模式，每个新形状触发重编译
• Inductor-d：TorchInductor动态模式，仅编译一次，形状假设不满足时触发JIT
• MS-O0：MindSpore graph O0模式，无自动融合

6.2 算子级性能

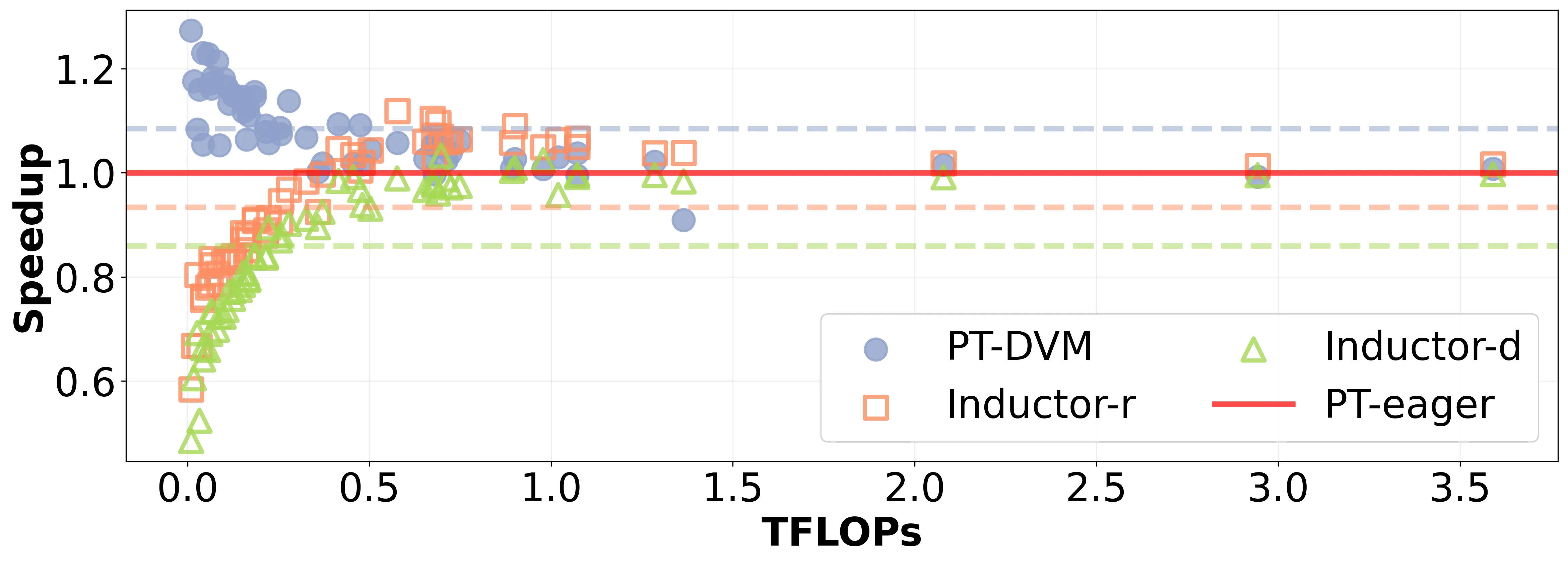

Figure 11: matmul算子加速比比较。

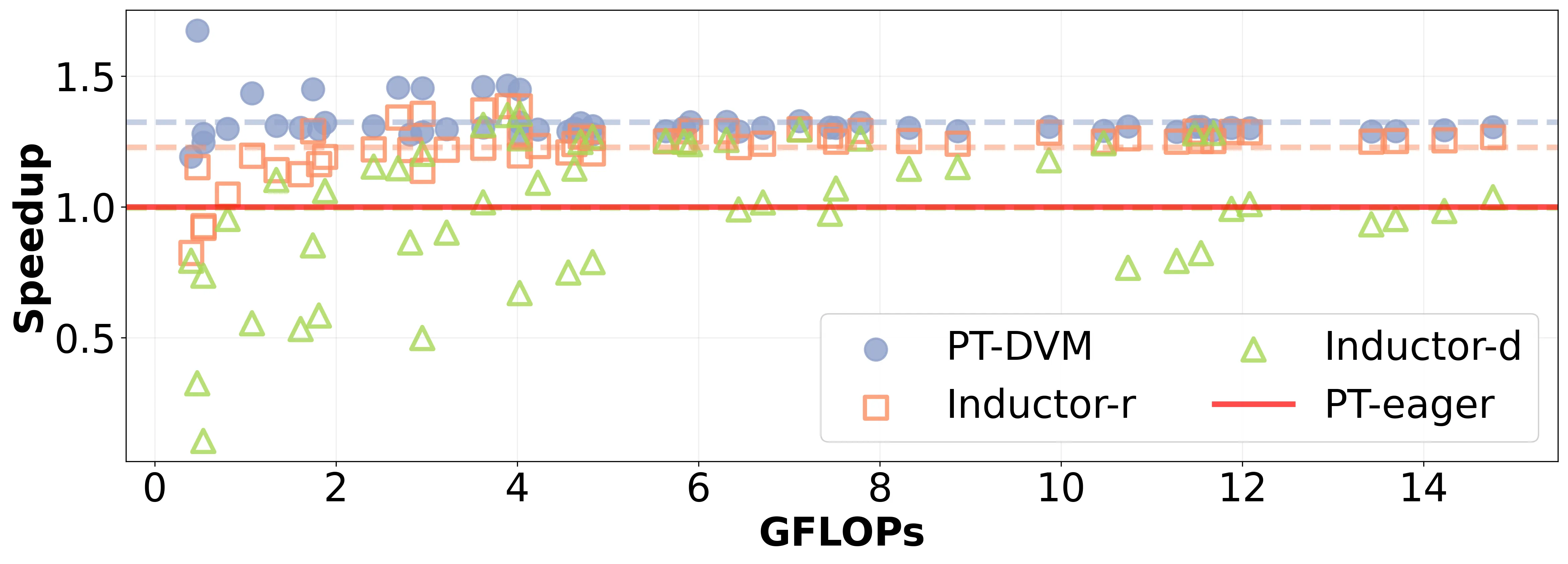

Figure 12: LayerNorm加速比比较。

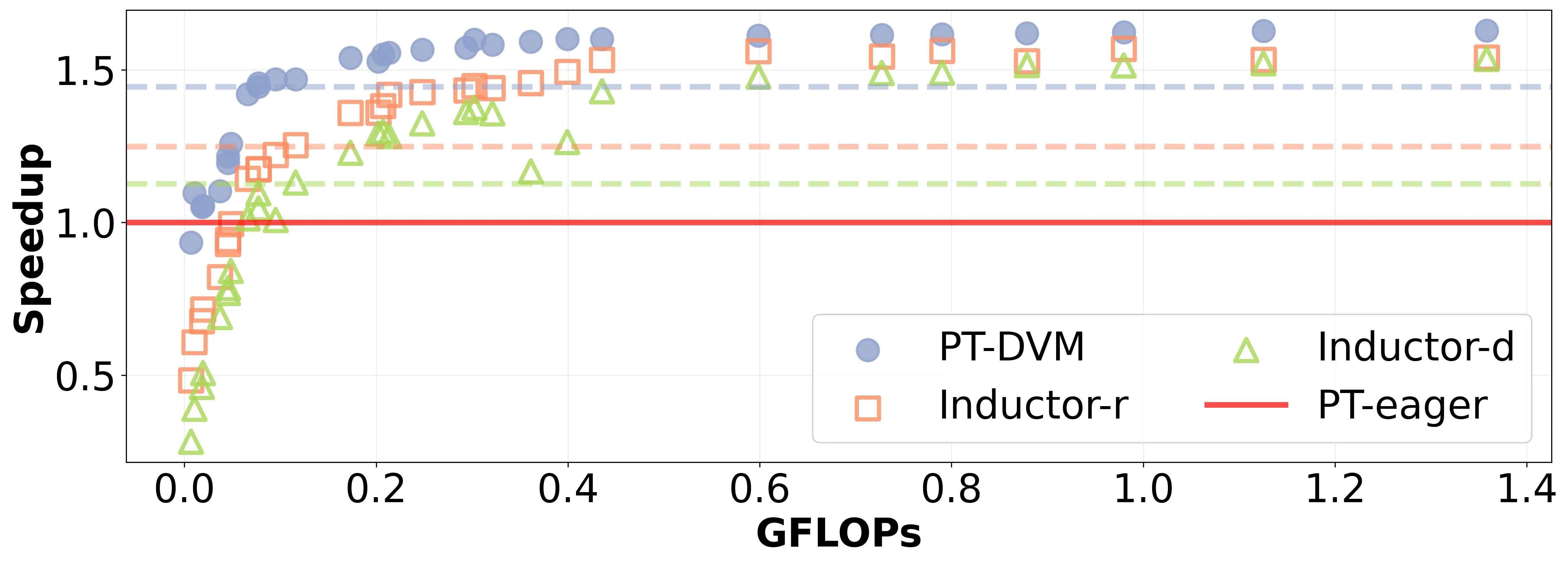

Figure 13: if-else-add算子加速比（“True”分支）。

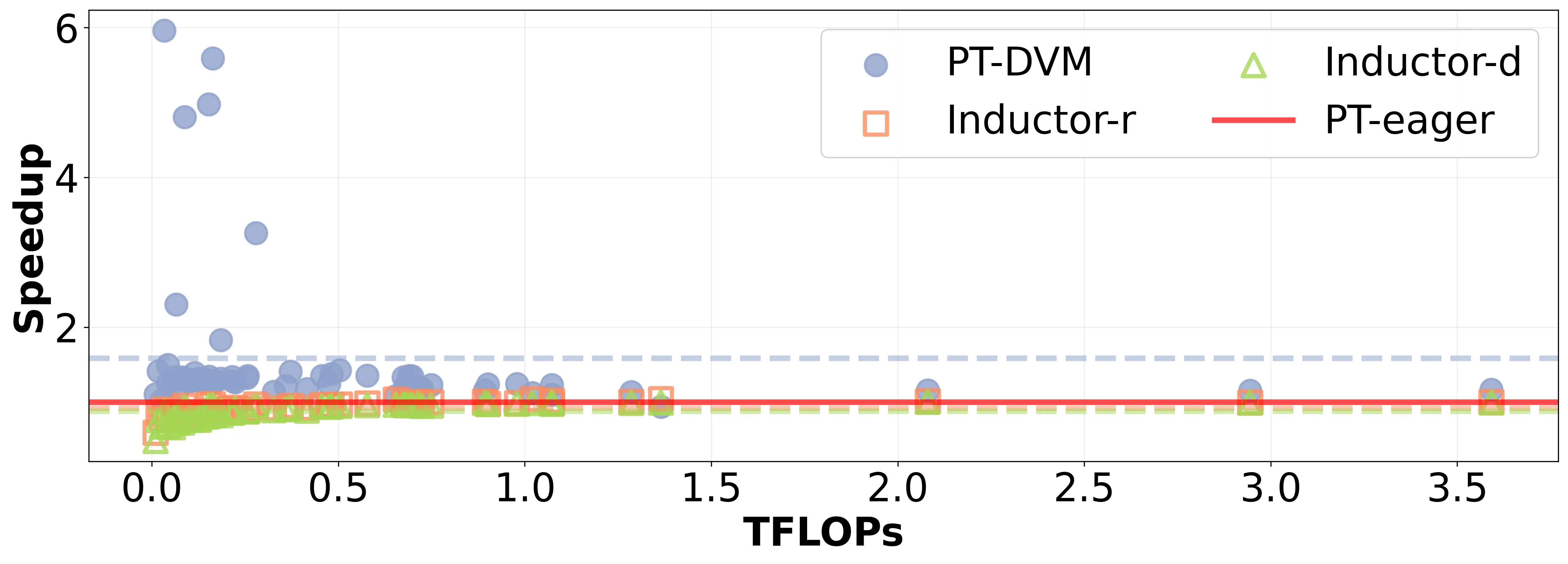

Figure 14: addmm算子加速比比较。

PT-DVM运行时间加速比 (Table 3)：

算子	对比基线	平均加速	加速范围	加速比>1的比例
matmul	Inductor-r	1.19x	0.88-2.18	62%
	Inductor-d	1.31x	0.93-2.62	93%
	PT-eager	1.09x	0.91-1.27	93%
LayerNorm	Inductor-r	1.09x	1.01-1.45	100%
	Inductor-d	1.63x	1.01-11.77	100%
	PT-eager	1.32x	1.19-1.67	100%
if-else-add	Inductor-r	1.21x	1.03-3.21	100%
	Inductor-d	1.58x	1.06-6.88	100%
	PT-eager	1.47x	0.93-1.63	98%
addmm	Inductor-r	1.73x	0.90-6.59	98%
	Inductor-d	1.82x	0.94-6.81	98%
	PT-eager	1.59x	0.94-5.96	98%

关键发现：

• DVM在所有算子上平均加速比>1
• LayerNorm上最大加速11.77x（vs Inductor-d）
• addmm上最大加速6.81x（vs Inductor-d）

6.3 编译时间比较

算子/子图编译时间 (Table 4)：

算子	方法	最大编译时间	总编译时间	编译/运行时间比
matmul	PT-DVM	0.11ms	0.48ms	3.89×10⁻³
	Inductor-r	115.88ms	4339.33ms	34.5
	Inductor-d	200.99ms	354.53ms	2.65
LayerNorm	PT-DVM	0.10ms	1.51ms	5.57×10⁻³
	Inductor-r	37,802ms	1,517,938ms	5370
	Inductor-d	35,696ms	108,446ms	303
if-else-add	PT-DVM	0.05ms	2.12ms	2.17×10⁻²
	Inductor-r	35,352ms	1,683,099ms	15,800
	Inductor-d	35,425ms	66,679ms	555
addmm	PT-DVM	0.11ms	1.41ms	1.11×10⁻²
	Inductor-r	521.79ms	6242.67ms	37.1
	Inductor-d	288.30ms	444.56ms	2.58

关键发现：

• DVM最大编译时间0.11ms，比Inductor-r的37,802ms快34万倍（约5个数量级）
• DVM编译/运行时间比在10⁻³到10⁻²级别，编译开销可忽略
• Inductor-r的编译时间可能是运行时间的数千到数万倍

6.4 模型级编译时间

Table 5: MMoE和BERT编译时间

模型	方法	编译时间	编译/运行时间比
MMoE	PT-DVM	27-204ms	0.80-0.82
	Inductor-r	4.84×10⁵ - 3.76×10⁶ ms	1.28×10⁴ - 1.70×10⁴
BERT	PT-DVM	4.09×10⁴ - 4.23×10⁴ ms	1.11×10³ - 1.28×10³
	Inductor-r	1.50×10⁵ - 3.43×10⁵ ms	3.00×10³ - 9.24×10³

Table 6: Qwen和Llama编译时间

模型	方法	编译时间	编译/运行时间比
Qwen3-14B	MS-DVM	278-302ms	0.028-0.045
	MS-O0	266-841ms	0.12-0.22
Llama3.1-8B	MS-DVM	127-128ms	0.026-0.092
	MS-O0	118-129ms	0.024-0.076

6.5 模型端到端性能

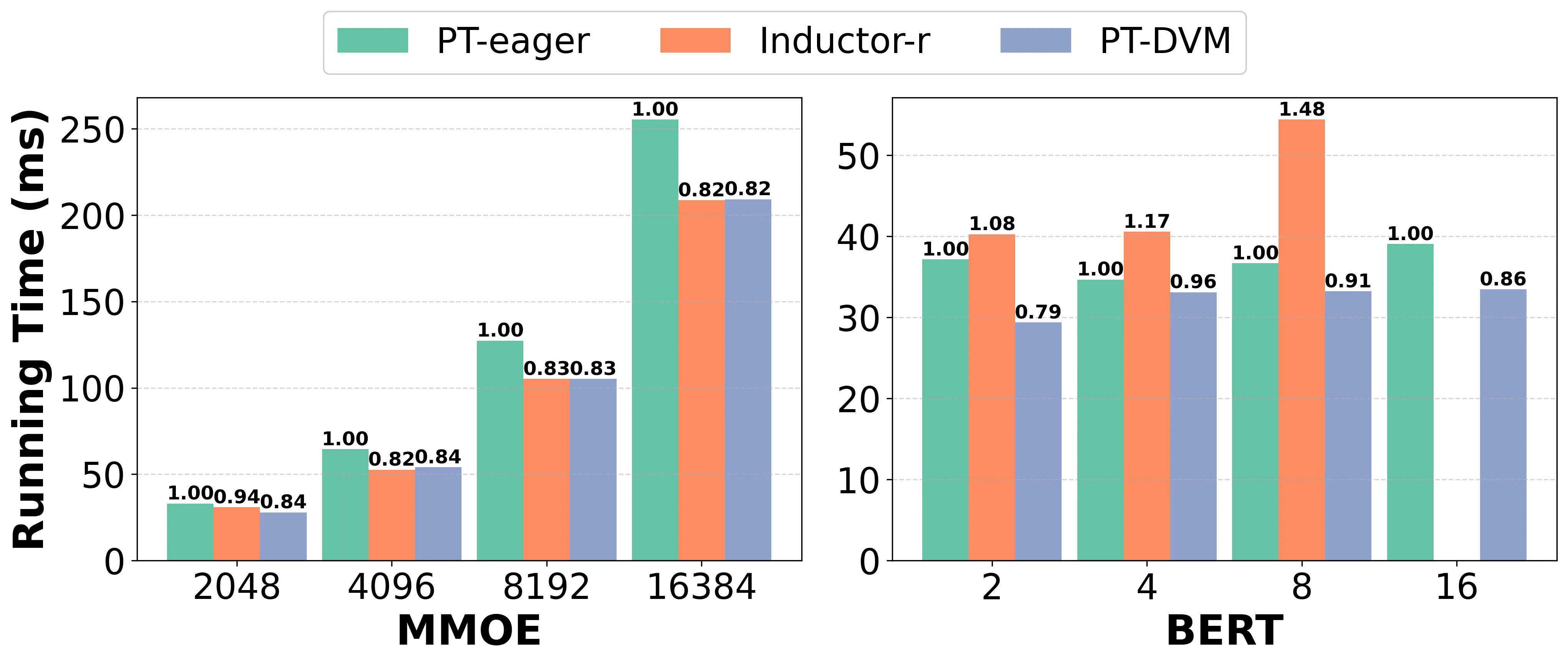

Figure 15: ML模型端到端性能比较。

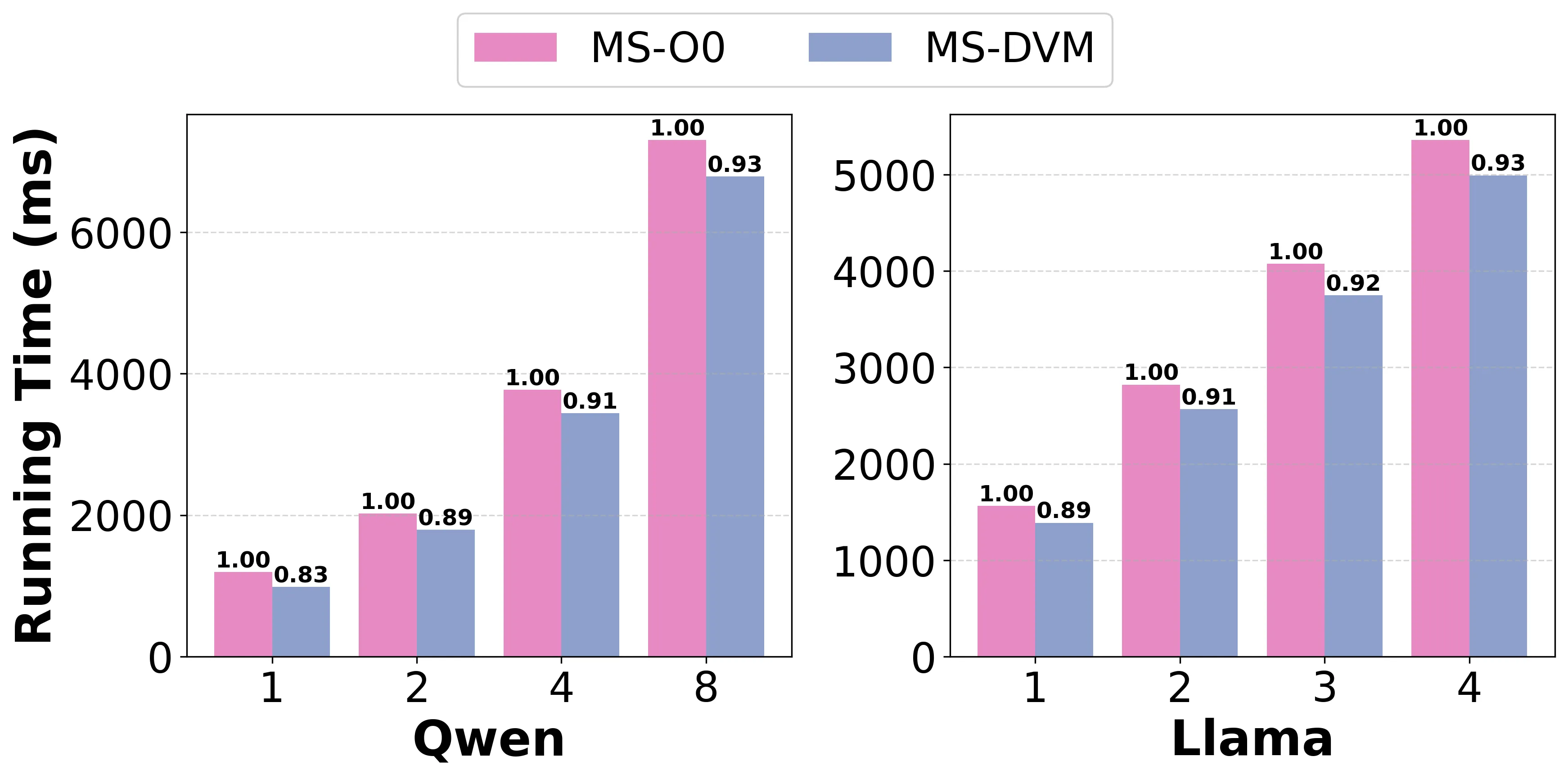

Figure 16: LLM性能比较。

DVM在模型级别也能提供加速，特别是在动态形状场景下。

七、核心创新总结

创新点	说明	效果
字节码虚拟机	编码为字节码而非机器码，NPU上解码执行	编译时间减少5个数量级
Tile级虚拟指令	设计与硬件对齐的tile级指令	减少编码/解释复杂度
硬件对齐Shape Tiling	专用tiling模板+硬件约束剪枝	无需真实硬件测量
流水线隐藏编译	字节码生成与解释流水线，解码与执行流水线	编译开销可忽略
动态图流式融合	运行时即时融合决策，无需缓存	减少内存压力
Pattern+Stacking融合	支持模式融合和空间/时间堆叠融合	增加融合机会

八、相关工作

工作	特点	与DVM对比
TorchInductor	PyTorch 2编译器，支持动态shape重编译	编译时间长，DVM快5个数量级
MindSpore	华为深度学习框架，图模式编译	MS-O0无融合，DVM后端可加速
XLA	Google的线性代数编译器	面向GPU，DVM面向NPU
TVM	端到端深度学习编译器	需要长时间auto-tuning

九、总结

核心贡献

1. DVM实时编译器：首个基于字节码虚拟机的动态张量计算编译器
2. 编译时间突破：最大编译时间比TorchInductor快5个数量级
3. 算子融合：支持静态图符号推导融合和动态图流式融合
4. NPU优化：针对Ascend NPU架构的深度优化

技术影响

• 动态模型：让运行时编译对动态模型可行
• 编译器设计：字节码虚拟机方法可推广到其他加速器
• AI编译：为动态张量计算提供新的编译范式
• 华为生态：为Ascend NPU提供高效的编译后端

实际应用

• 动态shape模型：如LLM推理中变化的batch size和sequence length
• 动态控制流：如if-else、循环等控制流
• 算子融合：减少内存访问，提高计算效率

局限性

1. 优化程度：相比机器码编译，字节码解释执行的优化空间有限
2. 硬件特化：深度针对Ascend NPU，可移植性需要验证
3. 融合覆盖：目前支持pattern-based和stacking-based融合，更复杂融合模式待探索
