FinDEP: Efficient MoE Inference with Fine-Grained Scheduling of Disaggregated Expert Parallelism

一、论文概述

项目	内容
标题	FinDEP: Efficient MoE Inference with Fine-Grained Scheduling of Disaggregated Expert Parallelism
作者	Xinglin Pan, Shaohuai Shi, Wenxiang Lin, Yuxin Wang, Zhenheng Tang, Wei Wang, Xiaowen Chu
机构	HKUST (Guangzhou), HIT Shenzhen, HK Baptist Univ, HKUST
论文	arXiv:2512.21487
代码	-
发布	2024-12-25
领域	分布式计算 (cs.DC)

二、核心思想

问题定义

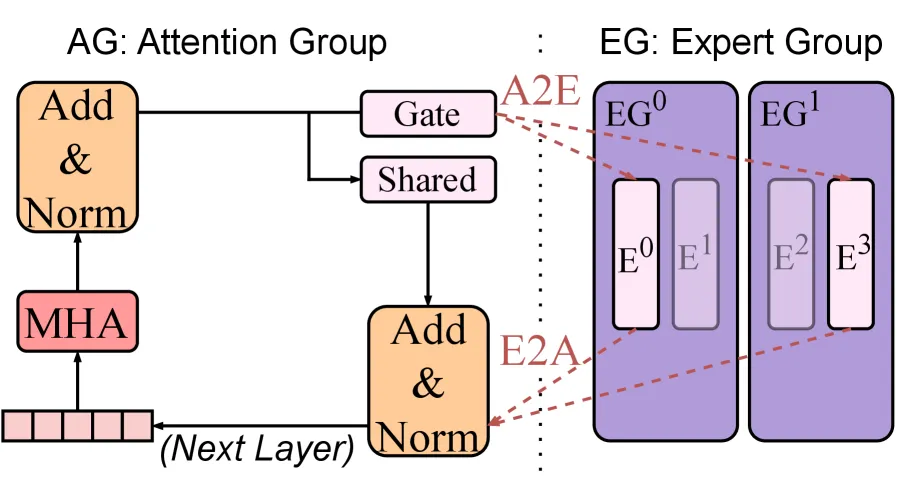

MoE 模型推理面临内存密集型挑战：attention 层需要存储 KV cache，expert 层虽然只激活部分专家但需要存储全部专家参数。解耦专家并行 (DEP) 将 GPU 分为两个专用组：

• Attention Group (AG)：存储 attention 层和共享专家
• Expert Group (EG)：存储所有非共享专家

现有问题：AG 和 EG 之间需要双向通信（A2E 和 E2A），导致 GPU 空闲时间长。

现有方案的局限：

1. PPPipe（乒乓流水线）：仅支持 micro-batch 级别的流水线，不支持共享专家
2. StepMesh：CPU offloading，粗粒度调度

解决方案概述

FinDEP 提出细粒度任务调度算法，三大创新：

1. 细粒度任务分区：将计算和通信任务分割为更小的子任务
2. 优化问题建模：形式化 DEP 推理时间优化问题
3. 高效求解算法：多项式时间复杂度求解近似最优解

核心结果：吞吐量提升 1.61×，32 GPU 系统上仍达 1.24× 加速。

三、技术架构

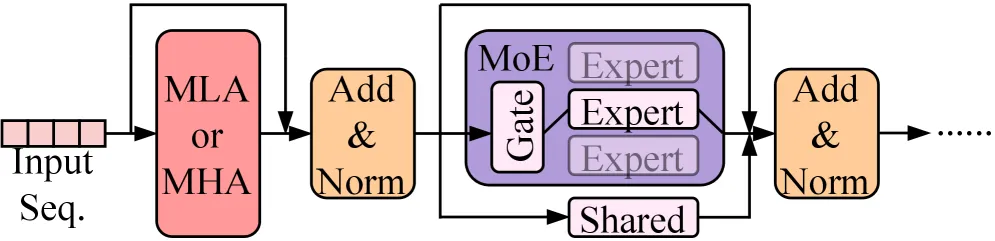

MoE 模型结构

MoE 层将标准 FFN 替换为稀疏激活的专家网络，通过门控函数选择 top-k 个专家处理每个 token。

时间线对比

方案	流水线粒度	共享专家支持	通信重叠
Naive DEP	无	是	无
PPPipe	micro-batch	否	部分
FinDEP	细粒度	是	最大

调度策略

FinDEP 支持两种任务排序策略：

AASS (Attention-All, Shared-All)：

• 先处理所有 attention 段，再处理所有 Shared Expert 段
• 优势：更早启动 A2E 通信和专家计算

ASAS (Attention-Shared-Alternating-Sequential)：

• attention 和 Shared Expert 交替执行
• 优势：提高 GPU 利用率，在等待 attention 信号时交错执行

核心公式

性能模型（线性模型）：

组件	时间模型
GEMM	t_gm(x) = α_gm + β_gm × x
Attention	t_attn(y) = α_attn + β_attn × y
通信	t_c(z) = α_c + β_c × z

推导的线性模型：

任务	时间模型
Attention 层	t_a(m_a) = α_a + β_a × m_a
Shared Expert 层	t_s(m_a) = α_s + β_s × m_a
MoE 层	t_e(m_e) = α_e + β_e × m_e
A2E/E2A 通信	t_a2e(m_e) = α_a2e + β_a2e × m_e

Attention 层详细公式： $t_a(m_a) = 2t_{gm}(m_a \times S \times M \times n_h \times d_k) + 2t_{gm}(m_a \times S \times M \times n_h \times d_v) + t_{attn}(m_a \times S^2 \times n_h \times (d_k + d_v))$

MoE 层公式： $t_e(m_e) = 3 \times (E/e_g) \times t_{gm}(m_e \times M \times H)$

优化目标： $\max_{r_1, m_a, r_2, m_e} \frac{r_1 \cdot m_a \cdot a_g}{\max(\tau_s(T, r_1) + t_s(m_a), \tau_{e2a}(T, r_1, r_2) + t_{e2a}(m_e))}$

单调性定理

Theorem 1-2：给定 (r₁, r₂)，目标函数关于 m_a 单调递增

Theorem 3：给定 (m_a, r₂)，目标函数关于 r₁ 单调非递减

Theorem 4：给定 r₁ 和 m_a，目标函数关于 1/r₂ 是凸的

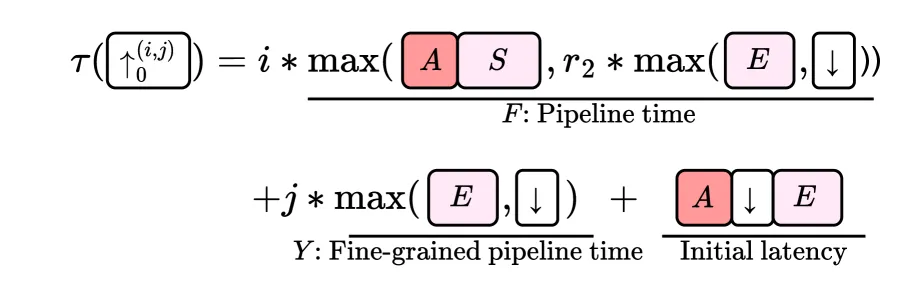

时间戳分解

算法流程

Algorithm 1: FinDEP Configuration Search

输入: P, a_g, e_g, α*, β*, B, S, H, M, N_shared, E, top_k, T
输出: best_config = (m_a, r₁, m_e, r₂, order)

1. 初始化 best_config, best_tps ← 0
2. For m_a = ∞ downto 1:
   - r₁ ← getMaxR1(...)  # 内存约束
   - If r₁ == 0 or r₁ == r₁': continue  # 跳过非Pareto最优
   - For order ∈ {ASAS, AASS}:
     - r₂*, tps ← Solve(min_r₂ Eq. 17)
     - m_e ← m_a · a_g · top_k · S / (r₂* · E)
     - If tps > best_tps: 更新 best_config
3. Return best_config

复杂度：O(C · d(M))，其中 d(M) 是 M 的约数个数。求解器在 1 秒内完成。

在线流水线

• 离线阶段：选择模型、确定 AG/EG 大小、收集性能模型系数
• 在线阶段：数据到达时执行 Algorithm 1 快速得到最优配置

四、核心创新

创新点	说明	理论/实验依据
细粒度任务分区	将计算/通信分割为 r 个子任务	支持共享专家，最大化重叠
优化问题建模	形式化 DEP 推理时间优化	支持不同分区粒度和排序
高效求解算法	多项式时间复杂度	O(C·d(M))，<1秒求解
AASS/ASAS 策略	两种互补的任务排序策略	适应不同场景
单调性定理	证明目标函数的单调性	大幅缩减搜索空间

五、实验结果

实验平台

平台	GPU	显存	NVLink	数量
Testbed A	RTX A6000	48GB	Yes	8
Testbed B	A10	24GB	No	8
Testbed C	H20	96GB	Yes	8
Testbed D	H20	96GB	Yes	32

模型：DeepSeek-V2, Qwen3-MoE

性能模型验证

组件	R² 值
GEMM	0.997132
通信	0.994 - 0.999

微基准测试耗时 < 2 分钟。

吞吐量 vs m_a 和 r₁

DeepSeek-V2 吞吐量 (tokens/s)：

Testbed	S	m_a=1	m_a=2	m_a=4
C	2048	202.67	245.33	284.00
D	2048	558.23	690.47	756.35
D	4096	632.41	682.49	707.57

验证了 Theorem 1-2 的单调性。

端到端性能

DeepSeek-V2 吞吐量对比 (tokens/s)：

S	Testbed A PPPipe	Testbed A FinDEP	Testbed B PPPipe	Testbed B FinDEP	Testbed D PPPipe	Testbed D FinDEP
1024	48.50	53.40 (1.10×)	86.70	93.04 (1.07×)	149.58	161.50 (1.08×)
2048	46.28	50.27 (1.09×)	81.99	86.63 (1.06×)	134.42	150.82 (1.12×)
4096	44.21	51.47 (1.16×)	81.04	85.84 (1.06×)	120.83	132.07 (1.10×)
8192	8.57	13.14 (1.53×)	15.98	25.71 (1.61×)	37.19	45.26 (1.22×)

Qwen3-MoE 吞吐量对比：

S	Testbed A	Testbed B	Testbed C	Testbed D
1024	1.13×	1.11×	1.03×	1.08×
2048	1.20×	1.08×	1.02×	1.08×
4096	1.13×	1.23×	1.07×	1.24×
8192	1.53×	1.61×	1.35×	1.22×

在线场景性能

Backbone	Tokens	Testbed A	Testbed B	Testbed C	Testbed D
DeepSeek	3072	1.04×	1.12×	1.03×	1.23×
DeepSeek	6144	1.06×	1.09×	1.04×	1.14×
Qwen	3072	1.20×	1.14×	1.00×	1.24×
Qwen	6144	1.13×	1.09×	1.01×	1.17×

消融实验：非重叠通信时间

S	Naive-DEP	PPPipe	FinDEP
4096	905.49ms	528.94ms	309.81ms
2048	536.22ms	144.32ms	52.60ms
1024	194.95ms	188.65ms	97.33ms

FinDEP 相比 PPPipe 减少通信时间 1.7×。

六、相关工作

方法	特点	FinDEP 优势
MegaScale-Infer (PPPipe)	micro-batch 流水线	细粒度调度 + 共享专家支持
StepMesh	CPU offloading	更高效的重叠策略
DistServe	Prefill/Decode 解耦	专注 MoE expert 解耦
Mooncake	KVCache 池解耦	互补方案
DeepSeek-V3	热专家复制	可结合使用
模型量化	降低通信量	正交优化

七、总结

核心贡献

1. 细粒度任务分区：将计算和通信任务分割为更小的子任务，支持共享专家
2. 优化问题建模：形式化 DEP 推理时间优化，包含任务排序和分区粒度
3. 高效求解算法：O(C·d(M)) 多项式时间复杂度，<1 秒求解
4. 实验验证：4 种 GPU 平台、2 种 MoE 模型、最高 1.61× 加速

技术影响

• 为 MoE 模型的分布式推理提供了新的调度范式
• 细粒度任务分区思想可推广到其他分布式计算场景
• 在线求解能力使其适用于动态工作负载

局限性

• 性能模型基于线性假设，极端情况下可能不准确
• 主要针对 decode 阶段，prefill 优化较少
• 需要离线微基准测试收集性能参数

八、关键图片索引

图片	说明	文件名
Figure 1	MoE 模型结构	moe-structure.png
Figure 2	DEP 架构 (AG/EG)	dep-architecture.png
Figure 3a	Naive DEP 时间线	timeline-naive-dep.png

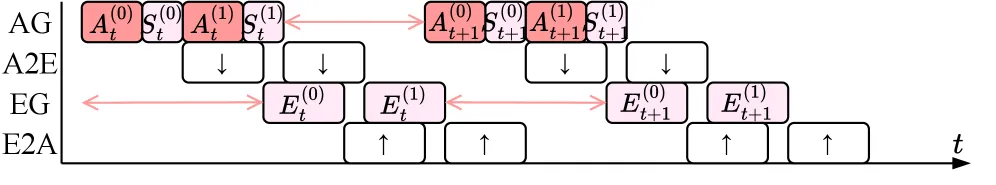

Figure 3b	PPPipe 时间线	timeline-pppipe.png

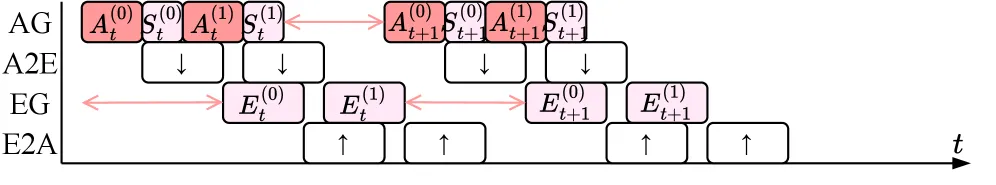

Figure 3c	FinDEP ASAS 时间线	timeline-findep-asas.png

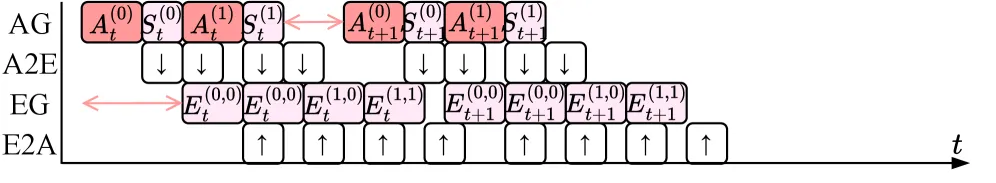

Figure 3d	FinDEP AASS 时间线	timeline-findep-aass.png

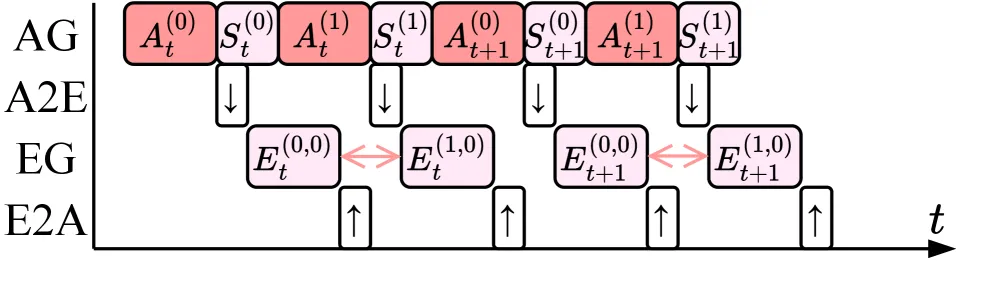

Figure 4a	AASS 调度示例 1	scheduling-aass-1.png

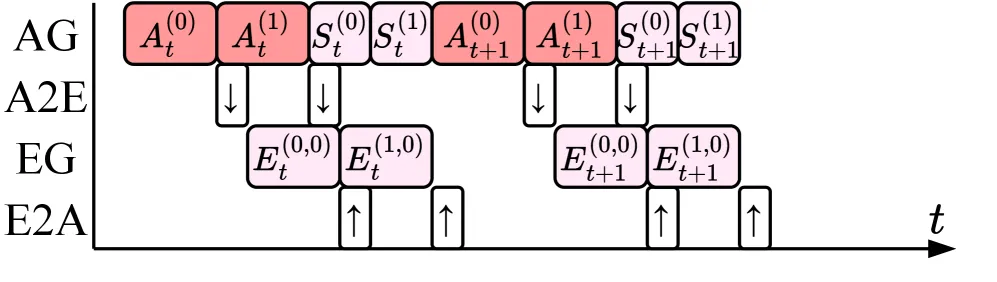

Figure 4b	AASS 调度示例 2	scheduling-aass-2.png

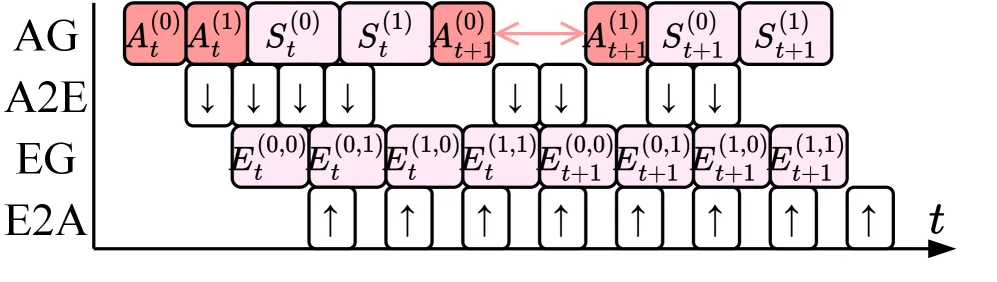

Figure 4c	ASAS 调度示例 1	scheduling-asas-1.png

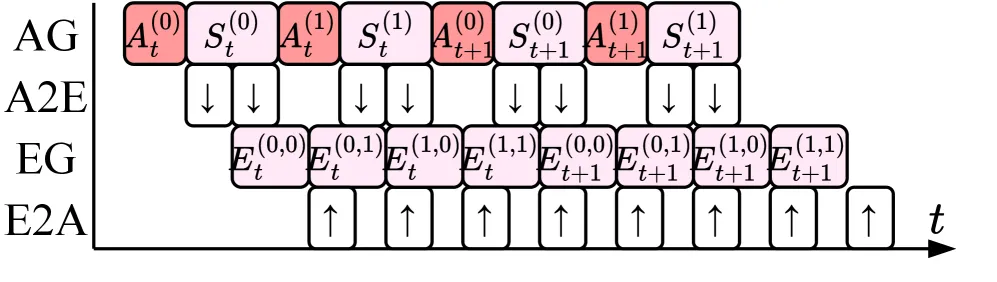

Figure 4d	ASAS 调度示例 2	scheduling-asas-2.png
Figure 5	时间戳分解	timestamp-decomposition.png
Figure 6	FinDEP 流水线	findep-pipeline.png
