TraCT: Disaggregated LLM Serving with CXL Shared Memory KV Cache at Rack-Scale

一、论文概述

项目	内容
标题	TraCT: Disaggregated LLM Serving with CXL Shared Memory KV Cache at Rack-Scale
作者	Dongha Yoon, Younghoon Min, Hoshik Kim, Sam H. Noh, Jongryool Kim
机构	Virginia Tech, SK Hynix America
论文	arXiv:2512.18194
发布	2025-12-20
许可	CC BY-NC-ND 4.0
页数	15 pages, 11 figures, 1 table

二、核心思想

问题定义

分离式 LLM 服务（Disaggregated LLM Serving）将计算密集的 prefill 阶段与延迟关键的 decode 阶段分离，但引入了新的瓶颈：KV tensor 传输。现有系统（DistServe, Splitwise, Preble, Dynamo）依赖 RDMA 网络进行 prefill → decode 的 KV 传输，存在以下问题：

1. NIC 瓶颈: KV 数据需经过 NIC 队列、主机 DRAM 缓冲区、传输协议层，每请求数百 MB 的 KV 数据传输成为 TTFT 和吞吐量的主要瓶颈
2. 网络拥塞敏感: 即使 prefix 命中率高，每次 KV cache 命中仍需通过网络传输
3. 尾延迟不可预测: 网络抖动导致 P99 延迟波动大

解决方案概述

TraCT (KV Transfer and prefix-aware Caching Together) 提出基于 CXL 共享内存的机架级 KV Cache 系统：

1. CXL 作为传输层: GPU 通过 CXL load/store 和 DMA 直接读写 CXL 共享内存，完全消除 NIC 跳数
2. 机架级前缀感知缓存: CXL 共享内存作为机架范围的前缀感知 KV Cache，任何 LLM 服务器均可直接访问
3. 去中心化 KV 管理: 无元数据服务器，所有 worker 直接通过 load/store 操作共享元数据
4. 两层软件同步机制: 解决 CXL Type-3 设备缺乏跨节点原子操作和一致性的挑战

三、技术架构

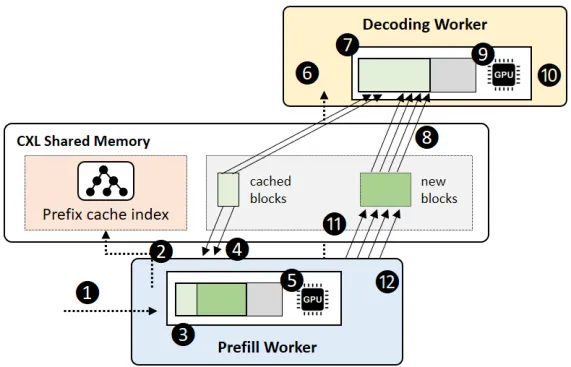

整体框架图

TraCT 架构：

• 每个机架包含多个 prefill 和 decode worker，共享一个 CXL Type-3 设备
• CXL 设备通过 DAX 映射为所有参与服务器的字节可寻址区域
• GPU 通过 PCIe/CXL 直接执行 DMA 操作读写 CXL 内存
• 无需 NIC 参与 KV 传输

核心问题与解决方案

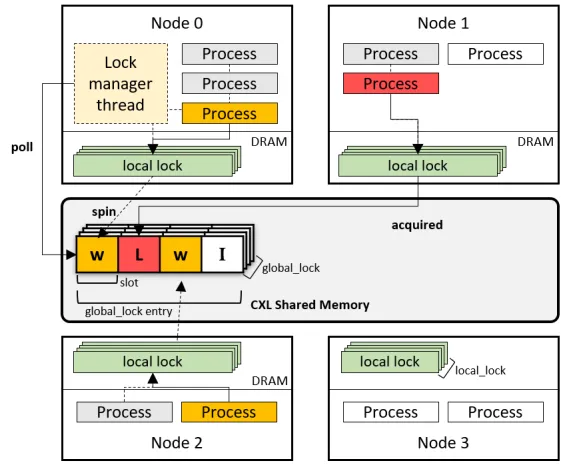

挑战 1: 跨节点互斥（无硬件原子操作）

两层互斥锁机制:

层级	存储位置	实现	作用
本地锁 (Local Lock)	节点 DRAM	pthread_mutex	节点内互斥，最多 1 个线程竞争全局锁
全局锁 (Global Lock)	CXL 共享内存	基于 load/store 的自旋锁	跨节点仲裁，由 lock manager 管理

工作流程:

1. 进程先获取本地锁（DRAM），确保每节点最多 1 个线程参与
2. 在 CXL 共享内存中设置 global_lock 条目为 WAITING
3. Lock manager 扫描 global_locks，选择一个 WAITING 节点授予 LOCKED
4. 进程观察到 LOCKED 后进入临界区
5. 退出时重置为 IDLE 并释放本地锁

优势: 全局锁条目数 = 节点数（通常 < 10），远小于参与进程数，避免了 cMPI 的 O(N²) 队列问题。

挑战 2: 缓存一致性（非一致性 CXL 内存）

元数据可见性策略:

数据类型	可见性方法	原因
元数据	细粒度 cacheline flushing (clflush)	元数据紧凑，仅 flush 修改的 cacheline
KV Payload	无需 flush	GPU-CXL DMA 绕过 CPU 缓存，payload 不进入 CPU cache
发布边界	元数据 flush 后即为可见边界	DMA 完成后发布元数据，其他节点可安全消费

关键选择: 使用 clflush 而非 clflushopt：

• clflushopt 是异步的，仅排队 flush，不保证数据到达 CXL 设备
• clflush 确保 cacheline 在指令完成前从本地缓存层次驱逐
• 虽然延迟更高，但提供跨节点正确性保证

挑战 3: 共享内存数据结构（无共享指针）

偏移量寻址:

$\text{ptr} = \text{base} + \text{off}, \quad \text{off} = \text{ptr} - \text{base}$

所有共享结构使用 64 位偏移量（从 CXL 区域起始），而非虚拟地址。

内存分配器:

• 全局块分配器（CXL 共享内存中的 bitmap）
• 每节点本地堆分配器（DRAM 中的 free-list）
• 将元数据竞争从跨节点范围缩小到节点内范围

共享对象存储:

• 仅发布少量根对象（如前缀索引哈希表）
• 内部结构通过偏移量链接
• 支持层次化数据结构

前缀缓存管理

块哈希:

$h_i = \text{hash}(h_{i-1}, T_i)$

其中 $h_{i-1}$ 是前一块的哈希，$T_i$ 是当前块的 token ID 列表。保持前缀关系：相同前缀产生相同块哈希。

数据结构: 固定大小哈希表 + 线性探测（避免动态树结构的频繁指针更新）

LRU 驱逐: 维护共享内存中的 LRU 链表，驱逐零引用计数的最老条目

推理服务流程

步骤	Prefill Worker	Decode Worker
1	请求入队	-
2	查找前缀缓存	-
3	调度 + 分配 GPU 内存	-
4	命中块: CXL→GPU DMA	-
5	计算缺失块 KV，通知 decode	请求入队
6	-	调度 + 分配 GPU 内存
7	-	读取所有 KV 块 (CXL→GPU)
8	-	逐 token 生成
9	发布缓存条目，GPU→CXL DMA	释放 GPU 内存
10	释放 GPU 资源	-

四、核心创新

创新点	说明	实验依据
CXL 替代 RDMA 传输	GPU-CXL 直接 DMA，消除 NIC 跳数	Figure 5-6: TTFT 和吞吐量与 RDMA 相当或更优
两层互斥锁	本地锁 + 全局锁，避免 O(N²) 队列	Section 3.3: 支持去中心化同步
clflush 正确性	使用同步 clflush 而非异步 clflushopt	Section 3.4: 保证跨节点元数据可见性
偏移量寻址	64 位偏移量替代虚拟地址	Section 4.3: 跨节点地址空间一致性
GPU-CXL 零拷贝	CUDA host-memory registration 避免 bounce buffer	Section 4.4: 真正的 GPU-CXL 零拷贝传输
机架级前缀缓存	CXL 共享内存作为前缀感知 KV Cache	Figure 7-9: 吞吐量和延迟显著改善

五、代码实现分析

实现基础: Dynamo v0.5.0 + vLLM v0.10.1.1

代码量: ~5K 行 C/C++（CXL 共享内存库 + KV connector）+ Python 包装器

软件栈:

• CXL 共享内存库: 提供锁、分配、对象共享 API
• KV Connector: 扩展 vLLM 的 KV connector 层
• Dynamo 集成: 与 prefill/decode 管道无缝集成

CXL 库 API:

// 锁操作
int cxl_shm_allocate_lock(cxl_lock_t *lock);
int cxl_shm_acquire_lock(cxl_lock_t lock);
int cxl_shm_release_lock(cxl_lock_t lock);

// 内存分配
void *shmalloc(size_t size);
void shfree(void *ptr);

// 对象共享
int cxl_shm_put(char *key, void *ptr);
int cxl_shm_get(char *key, void **ptr);

六、实验结果

实验设置

配置	详情
服务器	2 台，各配 NVIDIA A6000 (48GB GDDR) + 512GB DRAM
CXL 设备	Niagara 2.0 (第二代 CXL Type-3), 64GB 共享空间
CXL 性能	延迟 640ns, 带宽 10.1 GB/s
网络	100 Gbps Mellanox MT2892 NIC (基线)
模型	DeepSeek-R1-Distill-Llama-8B
基线	NIXL/UCX (无缓存), LMCache (48GB DRAM 缓存)

CXL 传输性能

• CXL 共享内存可替代 RDMA 进行 KV 传输
• 所有输入长度下，TraCT TTFT 分布均向左移动（更低延迟）
• 6000 token 时优势最明显

峰值吞吐量

• TraCT 峰值吞吐量比 LMCache 高 1.6×
• 即使缓存命中率与 LMCache 相当或更低，TraCT 吞吐量仍更高
• 原因: 解码 worker 直接从 CXL 共享内存获取 KV，无需网络传输

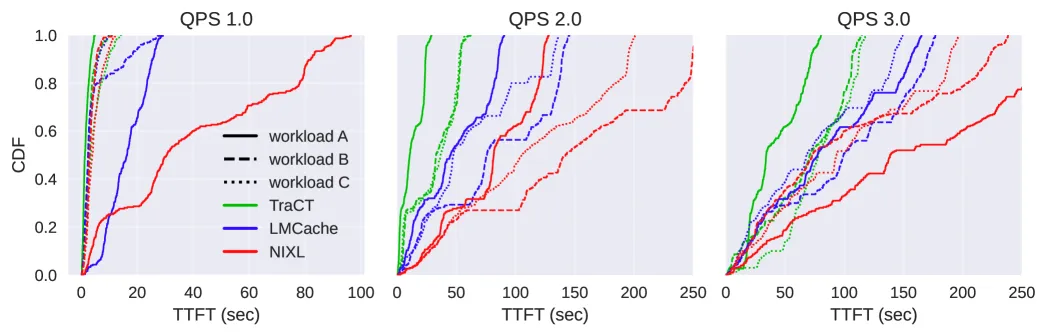

TTFT 延迟

指标	vs NIXL	vs LMCache
平均 TTFT	降低 9.8×	降低 9.83×
P99 TTFT	降低 6.2×	降低 6.2×

TraCT CDF 曲线更陡峭，表明延迟分布更紧凑、更可预测。

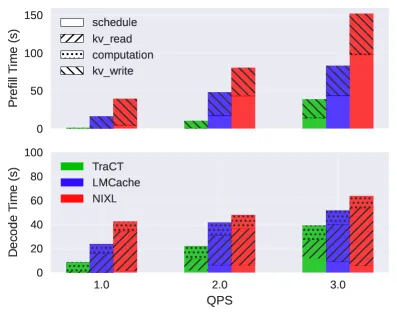

时间分解

组件	TraCT vs LMCache/NIXL
KV Read	几乎恒定（直接 CXL→GPU DMA）
Compute	缓存命中跳过 KV 重计算
KV Write	发布缓存条目 + DMA
总体	显著减少 prefill 时间

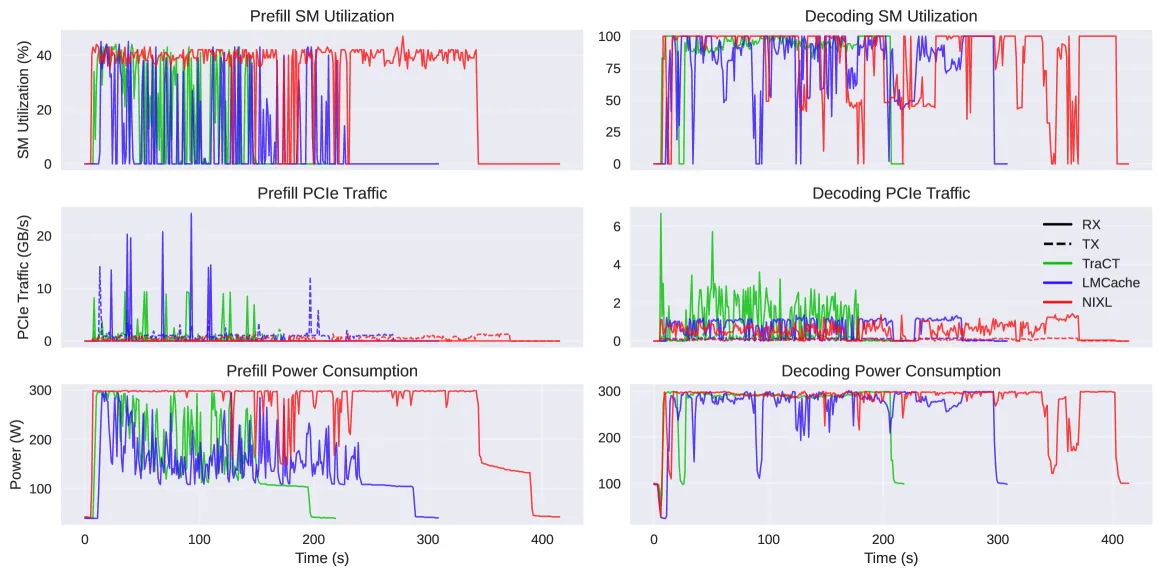

GPU 资源利用

• TraCT 降低 GPU SM 利用率（缓存命中跳过 KV 重计算）
• TraCT 提供更稳定的 GPU RX 带宽（直接 CXL→GPU，无网络抖动）
• LMCache 预取端 RX 带宽峰值更高（PCIe 饱和的 DMA 流量）
• 解码端 TraCT GPU RX 带宽更高（无 RDMA 约束）

综合性能总结

指标	TraCT 最佳提升
平均 TTFT	9.8×
P99 TTFT	6.2×
峰值吞吐量	1.6×
GPU 功耗	降低（SM 利用率降低）

七、相关工作

工作	方法	本文改进
DistServe/Splitwise/Preble	RDMA 网络传输 KV	TraCT 用 CXL 共享内存替代 RDMA
LMCache/Mooncake	DRAM/SSD 多层 KV Cache	TraCT 将缓存放在 CXL 共享内存，GPU 直接 DMA
CXL-SHM	假设设备端 CAS 支持	TraCT 无硬件原子操作，纯软件同步
Tigon	CXL 一致性限于小区域	TraCT 处理全设备非一致性
cMPI	N×N 队列矩阵	TraCT 两层锁，O(N) 内存
Beluga	集中式元数据服务器	TraCT 去中心化，直接 load/store

八、总结

核心贡献

1. CXL 替代 RDMA: 首次在真实 CXL Type-3 硬件上证明 CXL 共享内存可替代 RDMA 进行机架级 KV 传输
2. 两层互斥锁: 解决 CXL 设备缺乏跨节点原子操作的挑战，避免 O(N²) 队列问题
3. 软件缓存一致性: 使用 clflush（非 clflushopt）保证跨节点元数据可见性
4. 去中心化 KV 管理: 无元数据服务器，所有 worker 直接操作共享内存
5. 显著性能提升: TTFT 降低 9.8×，P99 降低 6.2×，吞吐量提升 1.6×

技术影响

• CXL 在 LLM 推理中的实际应用: 在真实硬件上验证了 CXL 共享内存的可行性
• 消除网络瓶颈: 将 prefill-decode 通信从网络操作转变为本地 load/store 和 DMA
• 降低 TCO: 更低的 GPU 功耗和更高的吞吐量
• 为 CXL 3.0 奠定基础: 当前设计可扩展到支持硬件一致性的下一代 CXL 设备

局限性

1. 硬件依赖: 需要 CXL Type-3 设备支持（当前部署有限）
2. 单机架规模: 仅验证 2 节点场景，大规模扩展性待验证
3. LRU 策略简单: 未探索更复杂的替换策略
4. 模型限制: 仅测试 DeepSeek-R1-Distill-Llama-8B
5. NUMA 绑定: 所有线程绑定到 CXL 设备所在 NUMA 节点

九、参考资源

• 论文链接: arXiv:2512.18194
• PDF 下载: arXiv PDF
• 实现基础: Dynamo v0.5.0, vLLM v0.10.1.1
• CXL 设备: Niagara 2.0 (第二代 CXL Type-3)
• 测试模型: DeepSeek-R1-Distill-Llama-8B
• 测试硬件: NVIDIA A6000 (48GB), 512GB DRAM, 100Gbps NIC
• 基线系统: NIXL/UCX, LMCache
