Optimal Software Pipelining and Warp Specialization for Tensor Core GPUs（Twill：面向 Tensor Core GPU 的最优软件流水线与 Warp 特化）

一、论文概述

项目	内容
标题	Optimal Software Pipelining and Warp Specialization for Tensor Core GPUs
作者	Rupanshu Soi, Rohan Yadav, Fredrik Kjolstad, Alex Aiken, Maryam Mehri Dehnavi, Michael Garland, Michael Bauer
机构	Stanford / NVIDIA / University of Toronto（含 CudaDMA、Singe 作者 Bauer、Aiken）
论文	arXiv:2512.18134（2025-12-19 提交）
分类	cs.PL（编程语言）、cs.AR（硬件架构）、cs.LG
系统名	Twill（斜纹织物，交织 warp 与 weft 线，呼应 warp specialization）

一句话总结：这是 CudaDMA(SC’11) → Singe(PPoPP’14) → Twill(2025) 这条 warp 特化研究血脉的最新篇章。前两篇教人如何做 warp 特化；Twill 则回答如何做到最优——首次把软件流水线（SWP）与 warp 特化（WS）表述为一个联合约束满足问题，交给现成 ℤLP + SMT 求解器求解，从第一性原理自动重新发现专家为 Hopper（FA3）和 Blackwell（FA4）手工设计的 Flash Attention 调度，并证明其最优性。

二、核心思想

问题定义

新一代 Tensor Core GPU（Hopper/Blackwell）的定点功能单元（GEMM 的 Tensor Core、数据搬运的 TMA）越来越强大，导致：

性能可移植性难题：数据搬运与 FLOPS 在通用核与定点单元间的相对比例每代都成倍变化；定点单元接口（数据放置位置、发射所需线程数、异步执行模型）每代都大改。→ 每个程序在每代架构上可能都有不同的最优调度。
两种关键变换但组合方式不明：
- 软件流水线（SWP）：重排循环内/跨迭代指令以最大化功能单元利用率（挖掘 ILP）。
- warp 特化（WS）：不同 warp 子集协作执行程序不同部分，经共享内存交换数据、按需同步。
现状之痛：SWP 与 WS 目前靠人类直觉（cutlass、FA3、FA4）或脆弱的编译器启发式（Triton、Cypress、Tawa）决定，二者交互无理论框架。典型代价：Hopper 发布后过了一年才有人做出 FA3，期间浪费无数推理算力。

解决方案概述

核心洞见：SWP 与 WS 必须联合求解。WS 之所以有用，正是因为它直接解决了在 TC GPU 上实现 SWP schedule 的四大代码生成难题（见 §四）。因此把二者当成两个独立步骤会导致次优。

Twill 的两步法：

模调度（modulo scheduling，用 ℤLP 最优求解）得到最小 initiation interval $I$ 与 modulo schedule $M$ 。
用 $M$ 、 $I$ 展开成直线程序 $Q$ ，叠加 SWP + 内存 + WS 约束，交给 SMT 求解器（Yices2）联合求解，得到 $M^*$ （可能不同于 $M$ 但同 $I$ ）、 $I^*$ 、warp 分配 $A^*$ 。

三、背景：GPU 架构（Section 2）

SM 含通用浮点/整数单元、load/store 单元、寄存器文件、软件管理的 shared memory。
SIMT + 顺序发射：warp 内每线程有独立指令流，但同一周期只有执行相同指令的线程子集发射；每线程顺序执行——下一条指令若阻塞在依赖/同步上，则无法继续发射。
Hopper/Blackwell 每 SM 有 4 个执行上下文，故每周期至多 4 个 warp 发射；warp 多于上下文时由 warp scheduler 动态选择就绪 warp。
异步加速器：Tensor Core（Volta 起，加速 GEMM）、TMA（Hopper 起，异步在 global↔shared 间搬运整块 tile）。单条 TMA/TC 指令可执行数千周期，而普通算术指令仅数十周期。
Blackwell 两大变化：① TC 支持更大 tile、更高吞吐；② 新增 Tensor Memory（TC 的输入源与累加器存储），对累加器做通用计算需显式搬到寄存器文件——这些改动使程序结构需大幅调整才能达峰值。

四、调度理论与四大代码生成难题（Section 3）

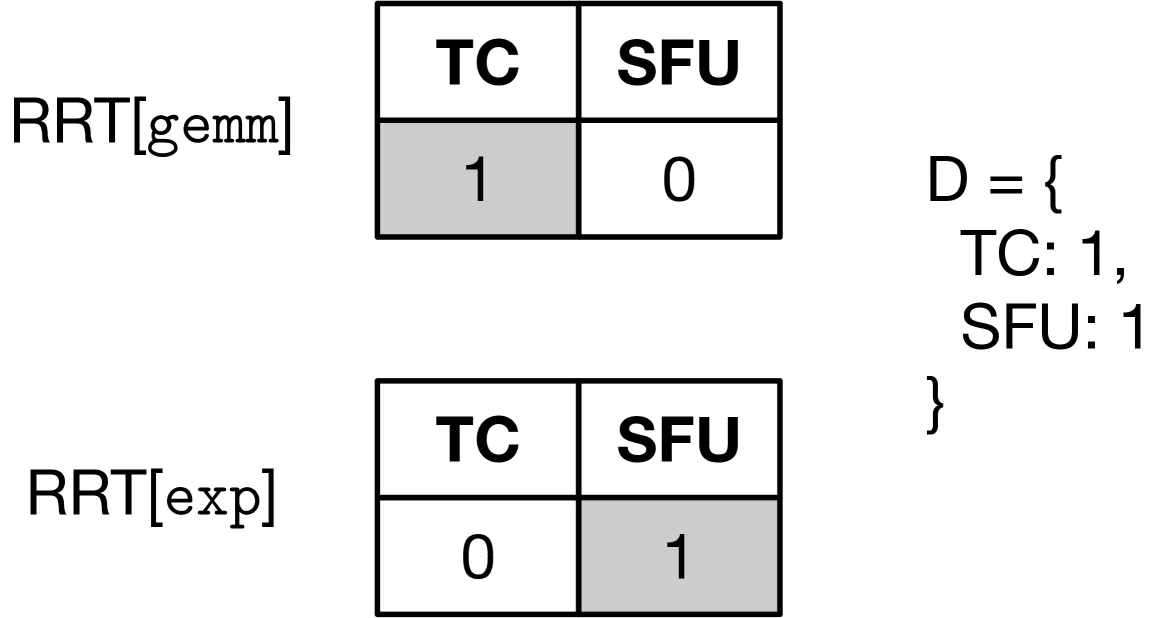

Figure 1(b). 指令 RRT 与 Hopper 机器描述

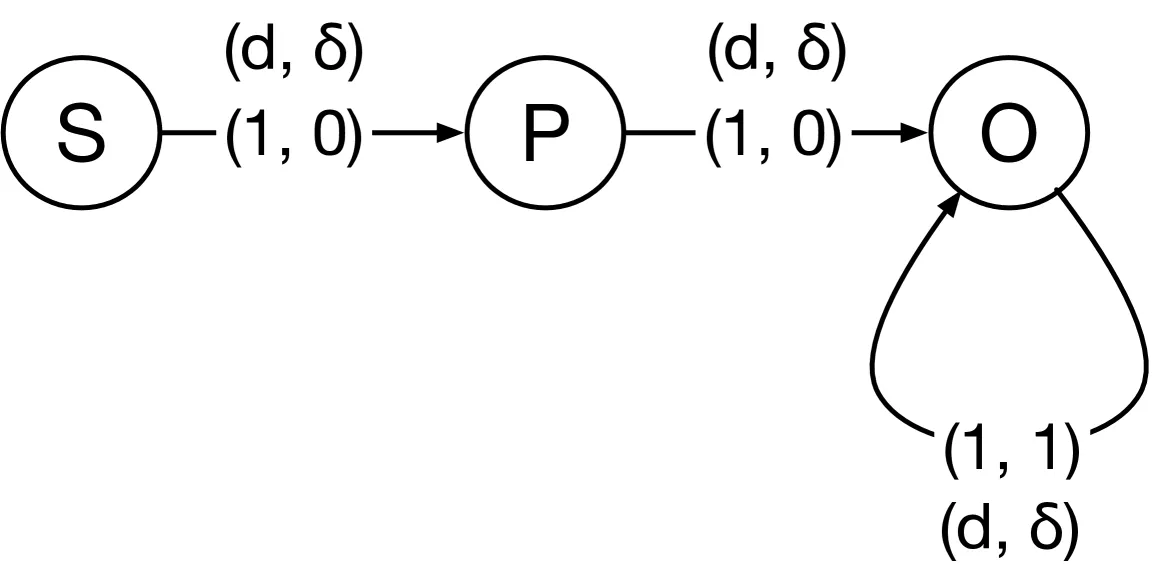

Figure 1(c). 简化 Flash Attention 的循环依赖图

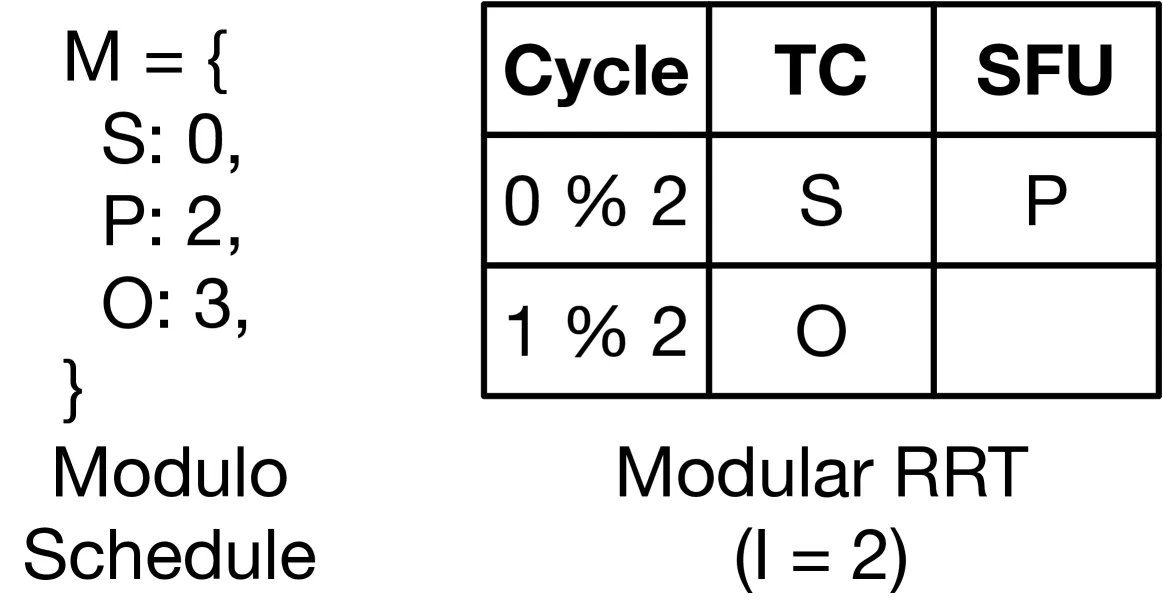

Figure 1(d). 合法的 modulo schedule 与 modular RRT（I=2, L=4）

4.1 模调度术语（§3.1）

输入循环表示为依赖图 $G=(V,E)$ （假设单层循环、无控制流）：

每个指令 $v\in V$ 关联一个资源预留表 RRT：二维整数数组，列=功能单元种类、行=执行周期、元素=该周期占用该单元的实例数。机器描述 $D$ 给出每种功能单元的容量 cap $(f)$ 。
每条边 $e=(u,v,d,\delta)$ ： $d\ge 0$ 是周期延迟（ $v$ 须在 $u$ 发射后至少 $d$ 周期发射）， $\delta\ge 0$ 是迭代延迟（ $v$ 的第 $i$ 迭代实例须在 $u$ 的第 $i-\delta$ 迭代实例后至少 $d$ 周期）。 $\delta=1$ 即环载依赖到下一迭代。

模调度求 initiation interval $I$ （新迭代发射间隔，与吞吐成反比， $I=1$ 最优）与 modulo schedule $M$ （每指令相对迭代起点的发射周期）。若 $M(v)=k$ ，则 $v$ 在 $k, I+k, 2I+k,\dots$ 发射。合法性 = 满足所有依赖边 + 功能单元不超容量。

代码生成：设 $L$ 为 $M$ 长度，重叠 $\lceil L/I\rceil$ 份 $M$ （每份错开 $I$ 周期）→ 得 prologue（前 $(\lceil L/I\rceil-1)\cdot I$ 周期）+ steady state（ $I$ 周期循环体）+ epilogue。运行示例中，顺序执行 1 迭代/3 周期，流水后 1 迭代/2 周期。对简化 Flash Attention 应用模调度，恰好复现 FA3 专家设计的流水线（把一个 GEMM 提到 prologue 以隐藏 exp 延迟）。

4.2 四大代码生成难题（§3.2）

Hopper/Blackwell 上大多数 modulo schedule 无法用标准单线程 SIMT 代码实现，四个原因：

#	难题	说明
1	多 warp 协作发射 TC	大 GEMM 需多个 warp 协同发射，而多数 GPU 编译器基于顺序 IR（LLVM/PTX），无力生成协作 warp 代码
2	寄存器工作集溢出	modulo schedule 为保持多迭代 live 变量在片上而增大工作集；加上大 TC 需更多数据 → 超 255 寄存器/线程上限，溢出严重掉性能
3	变长延迟操作	TMA 等跨内存层级搬运的最快/最慢执行时间差超一个数量级；传统模调度用上界估计，但高估→单元闲置、低估→流水线停顿
4	阻塞同步中断发射	TC/TMA 异步接口需显式阻塞同步消费结果；因线程顺序发射，阻塞同步会中断同一 warp 上并发调度的其他操作（见 Figure 2）

Figure 2. 同一 warp 上三个用不同功能单元的操作；GEMM 后的阻塞同步中断了并发 EXP 的发射

4.3 Warp 特化恰好解决四大难题（§3.3）

关键洞见：WS 有用正是因为它逐一对应解决上述四难题：

WS 天然推理 warp 协作 → 可让 warp 子集协作发射 TC 操作。
把计算拆到多 warp → 可用多线程的寄存器资源装下大工作集。
变长延迟操作可放到专用 warp 动态调度，不干扰定长操作的静态调度。
拆到多 warp → 某些 warp 阻塞同步时其他 warp 仍可发射。

但 WS 有两大代价：① 非免费——warp 间数据通信与同步开销，现有自动方法全靠 ad-hoc 启发式（loader/compute warp 角色划分），无最优性框架；② 即便用 WS 也未必能实现某个 modulo schedule（如工作集仍装不下寄存器）。→ 必须把 WS 的代码生成约束直接纳入优化过程，与模调度联合考虑。

五、联合优化问题（Section 4）

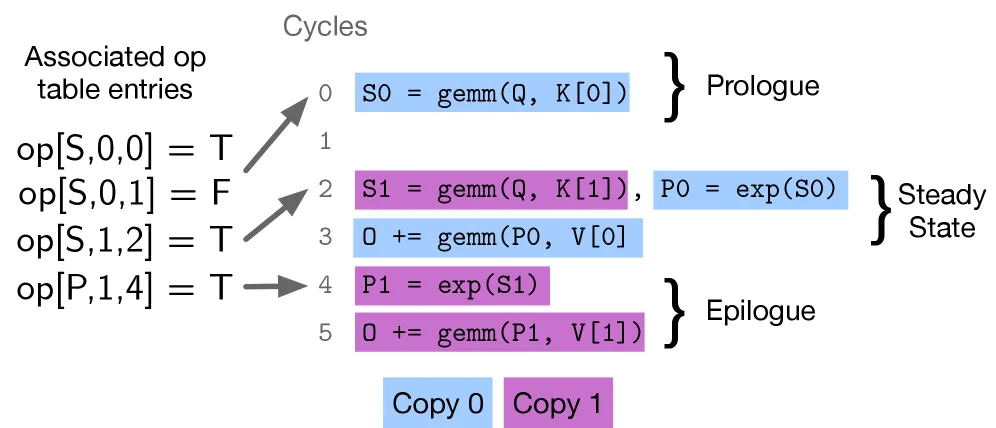

Figure 3. Twill 联合形式化分析的直线程序（左侧为 op 表示例）

目标：输入 $G=(V,E)$ ，输出最小 $I$ 的 modulo schedule $M^*$ + 能实现它的 warp 分配 $A^*$ （每个 $v$ 分到一个或多个 warp）。

关键简化：把 $M$ 、 $I$ 用模调度代码生成过程展开为直线程序 $Q$ （prologue + steady state + epilogue）；假设 steady state 恰好执行一次，从而把三部分当作长度 $T$ 的直线程序处理——此假设既 sound（允许 steady state 执行一次）又 complete（steady state 各次执行相同），大幅简化约束（无需循环分析）。

5.1 带约束的模调度（§4.1，Figure 4）

定义三维布尔数组 $\text{op}[v,i,t]=1$ 表示第 $i$ 迭代的操作 $v$ 调度在周期 $t$ 。五条约束：

约束	公式	含义
Uniqueness	$\forall v,i:\ \sum_t \text{op}[v,i,t]=1$	每操作恰调度一次
Consistency	$\text{op}[v,0,t]\Rightarrow\text{op}[v,i,t+i\cdot I]$	$Q^*$ 可由某 modulo schedule 得到
Completion	$t+\text{cycles}(v)>T\Rightarrow\neg\text{op}[v,i,t]$	所有操作在 $T$ 前完成
Dependence	$\text{op}[u,i,t]\Rightarrow\neg\text{op}[v,i+\delta,t'],\ t'\in[0,t+d)$	满足数据依赖
Capacity	$\forall t,f:\ \sum \text{op}[v,i,t-c]\cdot\text{RRT}[v][f,c]\le\text{cap}(f)$	功能单元不超容量

满足赋值即诱导合法 $Q^*$ 、 $M^*$ （ $M^*(v)=t \iff \text{op}[v,0,t]$ ）。

5.2 内存感知约束（§4.2，Figure 5）

假设 $Q^*$ 为 SSA 形式，定义 $\text{live}[v,i,t]=1$ 表示第 $i$ 个 $v$ 实例在 $t$ 时刻活跃：

Memory Capacity： $\forall t,m:\ \sum_{v,i}\text{live}[v,i,t]\cdot\text{footprint}(v,m)\le\text{capacity}(m)$
Init：环载依赖（ $\delta>0$ ）的变量在末迭代末周期 live。
LiveProp-1/2、DeadProp-1/2：沿时间轴反向传播 live/dead 状态（定义处终止、末次使用处开始）。

5.3 Warp 分配约束（§4.3，Figure 6）

定义 $\text{opw}[v,w]=1$ 表示操作 $v$ 分到 warp $w$ （ $\text{opw}$ 直接定义 $A^*$ ）：

约束	含义
Warp Uniqueness	每操作恰分到一个 warp（可扩展到跨多 warp 的 warp-group 级操作）
Variable Latency	变长/静态未知延迟操作分到专用 warp $W_{vl}$ ，与定长操作分离
Register Limit	$\forall t,w:\ \sum_{v,i}\text{live}[v,i,t]\cdot\text{opw}[v,w]\cdot\text{regs}(v)\le\text{reg\_limit}$ ，强制 $V$ 的划分不超每 warp 寄存器上限
Cross-Warp Spills	warp $w$ 寄存器数据在 $w'$ 上不可访问，除非经 shared memory 传输；消费操作调度须计入传输代价 $\text{spillcost}(u)$ → 在内存容量、延迟、跨 warp 溢出代价间权衡
Concurrency	若 $v$ 需阻塞同步（blocking edge），则 $v$ 起始时其 warp 上不能有其他操作在执行 → 迫使并发操作放不同 warp 或不同时刻（对应 Figure 2 难题）

六、实现（Section 5）

前端：从 Triton 的中层 IR TTGIR（基于 tile 的 SSA IR）抽取依赖图。用户须指定目标 GPU 架构（用于估算指令/数据搬运成本、声明可用内存、标注需阻塞同步的操作）。
求解器：初始模调度用 ℤLP 交给 CBC solver；SMT 约束用 Yices2 的 QFLIA（无量词线性整数算术）理论。产出软件流水化 IR，每指令标注执行 warp——可交给下游编译器（Tawa/Cypress）或供专家做手工参考实现。

6.1 处理不可满足（§5.1，Algorithm 1）

约束不可满足 = 某资源限制/并发交互阻止了当前 $I$ 。仿照标准模调度：不可满足时用模调度找 $I+1$ 的新候选 $M'$ 重试；并在不改变 $\lceil L/I\rceil$ 的前提下搜索更大的 $L$ 。从最小 $I$ 单调上搜 → 保证找到最高吞吐的可行调度。

6.2 成本归一化（§5.2）—— 让问题可解的关键

难点：Hopper 上 128×128×128 GEMM 约 1000 周期；最优模调度与联合形式化不仅对 $|G|$ 指数级，更对 $\sum_{(u,v,d,\delta)\in E} d$ 指数级 → 直接用估算 cycle count 会使 ℤLP/SMT 不可解。

洞见：把所有 cycle count 乘以正整数得到同构问题——重要的是比值而非绝对值。于是用一个独立的 ℤLP 求解：给定原 cycle 列表 $C$ ，求更小的 $C'$ 使 $C[i]/C[j]\approx C'[i]/C'[j]$ （引入变量 $F$ 界定比值变化，并对 $\sum C'$ 上下界约束避免全零退化解）：

$\forall i,j\quad -F \le C[i]\cdot C'[j] - C[j]\cdot C'[i] \le F$

6.3 变长延迟优化（§5.3）

无入边依赖的变长操作称流式操作（streaming operations，如输入 tile 的 TMA load）：放到独立 warp 上可跑在主流水线前面，提前完成若干迭代。故在成本模型中给它们赋零延迟，让依赖它们的定长操作精确调度；把流水深度作为参数暴露给外部 autotuning 系统。

6.4 局限（§5.4）

仅支持单层循环、无额外控制流（可用层次化归约扩展，留作未来工作）。
tile 大小不由 Twill 决定，需人工或上层 autotuning 选取。
求解时间数十秒~几分钟——快速求解非目标，用求解时间换最优性保证；定位为开发者辅助工具或部署前离线编译工具。

七、实验结果（Section 6）

平台：H100 SXM5 80GB（Hopper）、B200 180GB（Blackwell），CUDA 13.0，求解在 Intel Xeon Platinum 8570 单核。基准：Fused Multi-Head Attention 前向/后向传播（FP16，非因果，BATCH=4, HEADS=32, HEAD_DIM=128）。

实现说明：因 Triton 后端在内存分配、layout 转换、同步放置上决策错误，作者手工把 Twill 的流水线 IR 翻译成 CUDA C++（编译器自动化其余正交降级步骤超出本文范围）。

7.1 前向传播

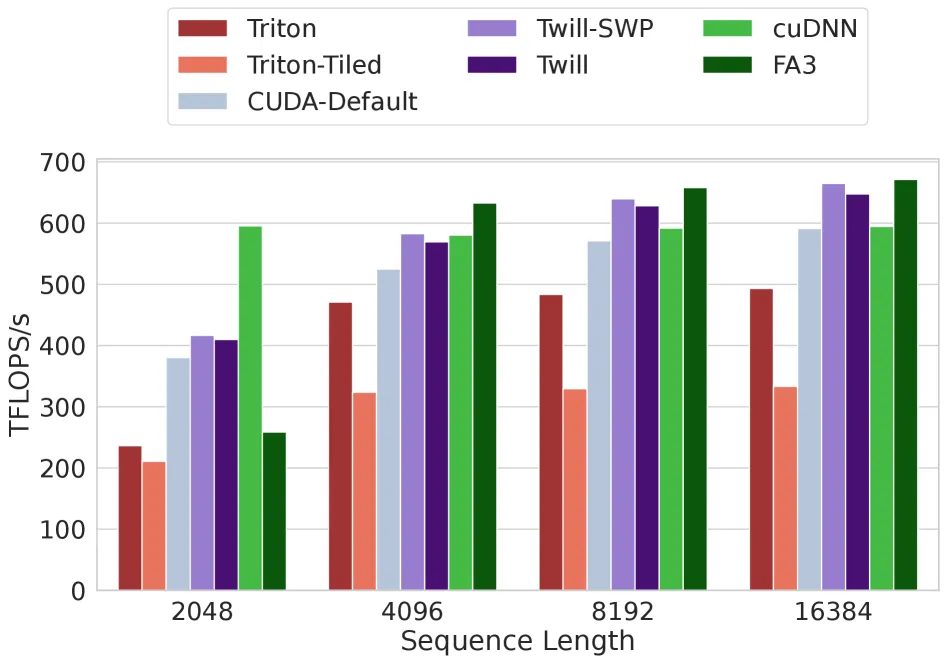

Figure 7. Hopper FP16 非因果前向注意力性能

Hopper（求解 28 秒）：

Twill-SWP（仅模调度 + Triton 的 WS）：自动发现 FA3 的流水线（GEMM 提到 prologue 隐藏 exp 延迟），在 16384 序列长下达官方 FA3 的 1% 以内。
Twill（联合 SWP+WS）：功能单元容量约束自动复现 FA3 的 ping-pong scheduling（一组 warp 发 exp、另一组用 TC，因 TC 一次只容一操作）；且发现只需对一个 warp group 应用流水线即可饱和单元。~645 TFLOPS/s。

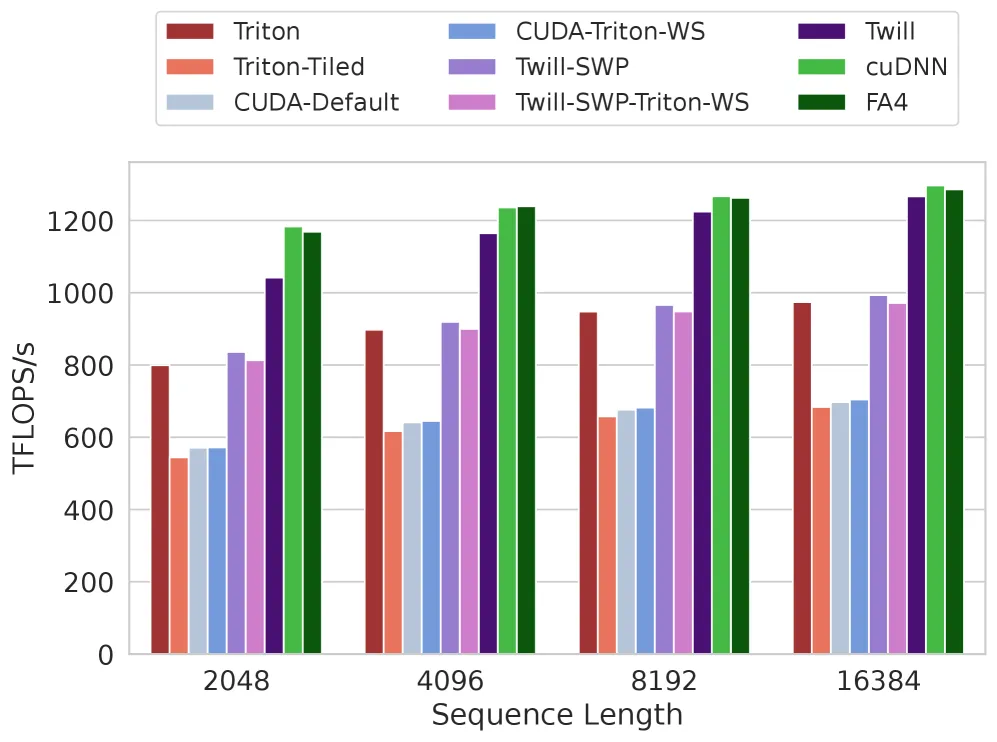

Figure 8. Blackwell FP16 非因果前向注意力性能

Blackwell（求解 19 秒）：Twill 找到的策略与 FA4 完全相同！

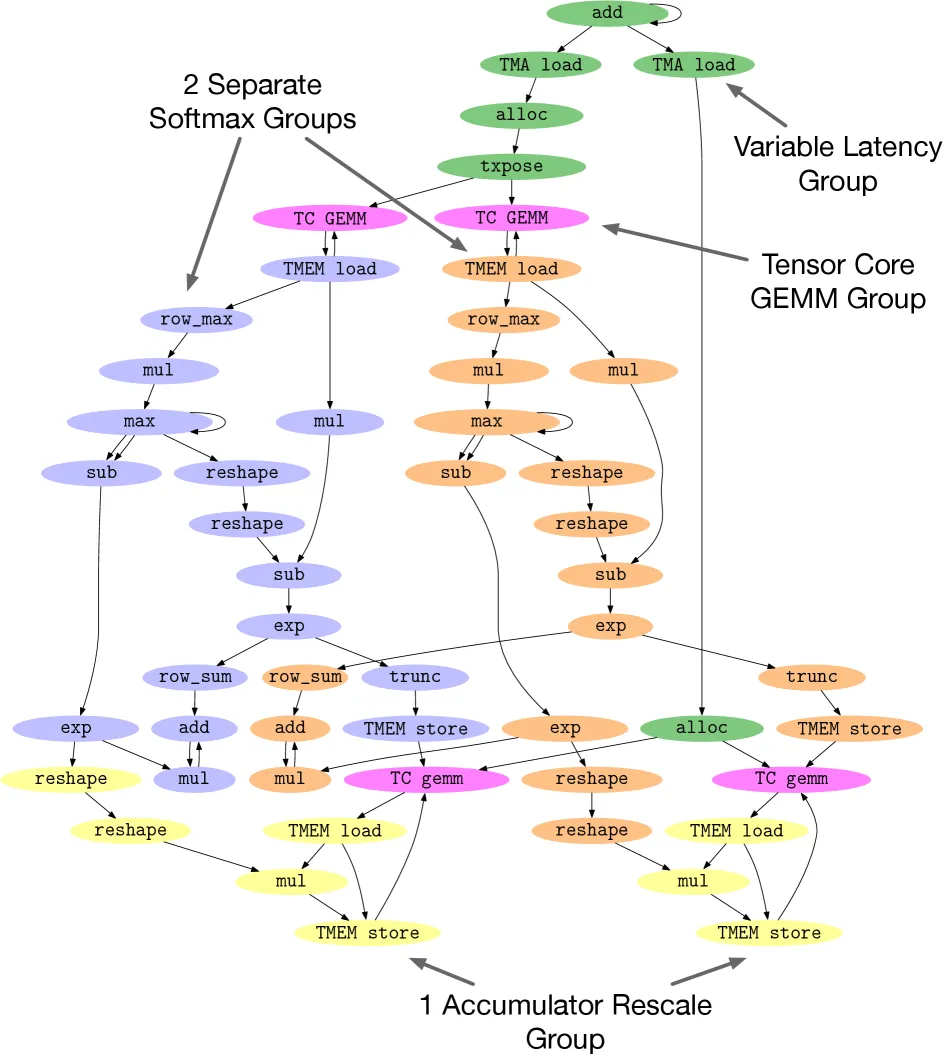

Figure 9. Twill 为 Blackwell 前向发现的 WS 策略依赖图（颜色=同组 warp）

该策略把**变长操作（绿）与 TC GEMM（粉）**分到不同 warp，两个 sub-tile 的 **softmax（蓝/橙）**分到两组 warp，**累加器 rescaling（黄）**分到第三组 warp。原因：从 Tensor Memory 读累加器需阻塞同步，放在发 exp 的 warp 上会打断流水线，故移到第三组（代价是跨 warp 通信，Twill 调度绕开其延迟与同步）。达 FA4 的 2% 以内。且证明：单独考虑 SWP 或套用 Triton WS 启发式（Twill-SWP-Triton-WS / CUDA-Triton-WS）均无收益——联合考虑才是达峰值的关键。

7.2 后向传播

后向 = 单遍算法（FA3 版），含 5 个 GEMM + 1 个 exp + global memory 原子归约，循环结构与前向显著不同。

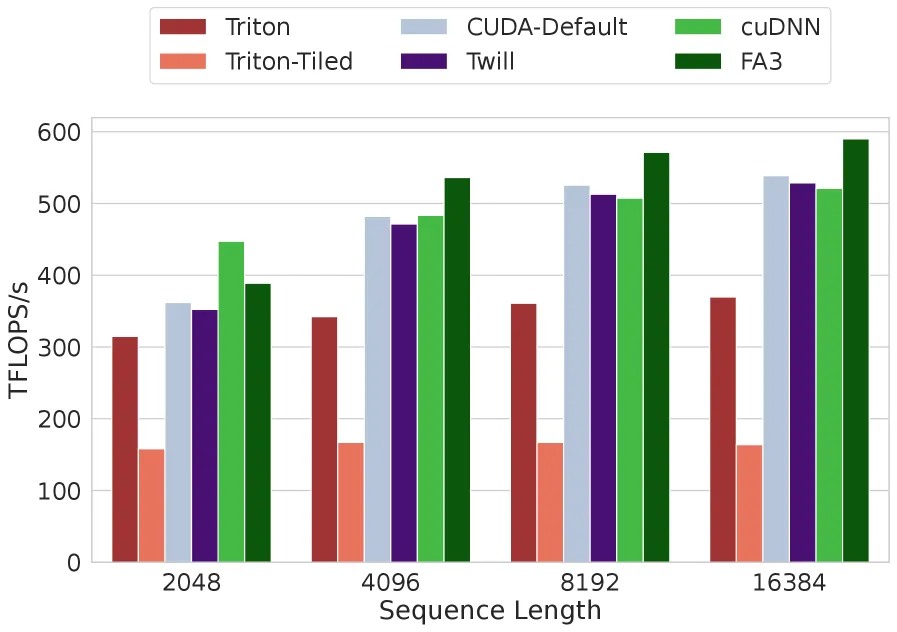

Figure 10. Hopper FP16 非因果后向注意力性能

Hopper（求解 88 秒）：后向在 Hopper 上受寄存器约束，故 FA3 不做跨迭代 ILP 的流水线；Twill 找到相似调度（迭代内挖 ILP，因寄存器容量无法跨迭代）——证实 FA3 开发者没有错失性能。参考 FA3 在 16384 序列长快 11%，因用了更大 tile（80×128），而 Triton 只支持 2 的幂 tile（非 Twill 本质限制）。

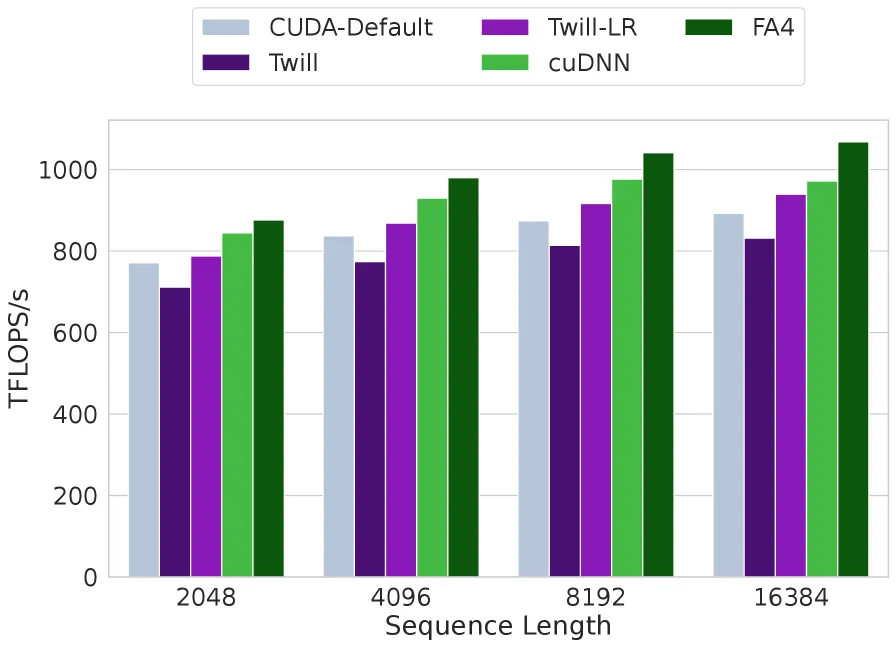

Figure 11. Blackwell FP16 非因果后向注意力性能

Blackwell：Triton 无法生成代码（无法构造含别名的 Tensor Memory 分配）。FA4 用三组 warp；Twill 269 秒找到两组 warp ping-pong 方案，但 ptxas 无法无溢出地分配寄存器 → 降性能。降低每线程寄存器预算后，Twill 64 秒找到与 FA4 相同的三组 warp 方案（Twill-LR），ptxas 成功分配，取得小幅加速。Blackwell TC 高吞吐使后向差异较小。

八、相关工作（Section 7）

方向	代表	与 Twill 关系
TC GPU 编程	CUTLASS、ThunderKittens、Triton、Pallas、TileLang、Cypress、Tawa	Twill 产出可供其消费或作专家参考；这些系统靠启发式，Twill 无启发式且保证最优
软件流水线	modulo scheduling（Lam/Rau greedy、Gao/Stoutchinin ℤLP 最优）	Twill 将 TC GPU 的 SWP 归约到模调度并扩展为联合形式化
Warp 特化	CudaDMA、Singe（同作者血脉）、FA3、FA4	前作教如何做 WS；Twill 首次给出 WS 与 SWP 联合的最优性框架

九、总结

核心贡献

把 TC GPU 的 SWP schedule 构造归约到模调度问题。
提出 SWP + WS 的联合约束满足形式化，可交给现成 ℤLP + SMT 求解器整体求解。
实现 Twill——首个对一大类迭代程序（单层循环）无启发式、易扩展新架构、保证最优 的 SWP+WS 自动调度系统。
实证：自动重新发现并证明最优 FA3(Hopper)/FA4(Blackwell) 专家手工方案，达 cuDNN/FA 手工实现 1%~2% 以内；并证明分开优化 SWP 与 WS 无法达峰值。

技术影响

理论意义：首次为”warp 特化 + 软件流水线该怎么组合”提供了可判定最优性的框架，把一年才被人发现的 FA3 这类调度变成 28 秒可自动求解的问题。
血脉延续：CudaDMA（2 路 WS 库）→ Singe（多路 WS 编译器）→ Twill（WS+SWP 最优求解器），完成了从”手工/启发式”到”求解器保证最优”的范式跃迁。
工程定位：作为开发者辅助或部署前离线编译工具，指导 Hopper/Blackwell 上关键 kernel（尤其 attention）的调度设计。

局限性

仅单层循环无控制流；tile 大小需外部选取；求解时间数十秒~几分钟（换取最优性）。
端到端自动代码生成仍需大量工程（当前手工翻译成 CUDA C++）；Triton 后端降级质量不足。
