SonicMoE: Accelerating MoE with IO and Tile-aware Optimizations

一、论文概述

项目	内容
标题	SonicMoE: Accelerating MoE with IO and Tile-aware Optimizations
作者	Princeton University 研究团队
机构	Princeton University
论文	arXiv:2512.14080
代码	开源所有内核
发布	2025年12月
许可	未明确

二、核心思想

问题定义

Mixture of Experts (MoE) 模型已成为扩展语言模型的主流架构，无需显著增加计算成本。现代 MoE 模型呈现出明确的趋势：

高专家粒度（更小的专家中间维度）：提高每 FLOP 的模型质量
更高稀疏度（总专家数增加但激活专家数恒定）：进一步提升效率

然而，细粒度 MoE 面临两个关键挑战：

激活内存占用增加：由于更高的 IO 成本导致硬件效率降低
Grouped GEMM 中的填充浪费：稀疏 MoE 由于填充导致计算浪费

解决方案概述

SonicMoE 提出三个关键优化：

内存高效算法：最小化前向和反向传播的激活缓存，减少 45% 激活内存
IO 感知内核设计：重叠内存 IO 与计算，提高吞吐量
Token Rounding 路由：最小化 Grouped GEMM 中的填充浪费

核心性能提升

激活内存: 减少 45%（7B MoE 模型）
计算吞吐量: 提升 1.86×（Hopper GPU，BF16 MoE 内核）
训练吞吐量: 64 H100 达到 2130 亿 token/天（vs ScatterMoE 96 H100 的 2250 亿）
Blackwell 加速: 前向 25%，后向 15%（vs DeepGEMM 基线）
Token Rounding: 额外 1.16× 内核执行时间加速

三、技术架构

整体框架

内存与吞吐量

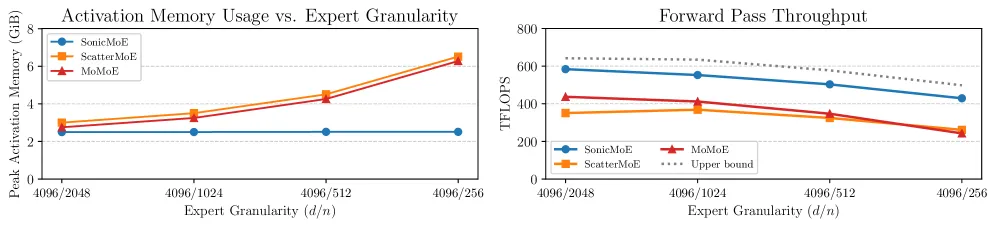

Figure 1: SonicMoE 的每层激活内存占用（左）随专家粒度增加保持恒定，比其他基线更高效；前向计算吞吐量（右）达到上界的 88% 平均值。

计算工作流

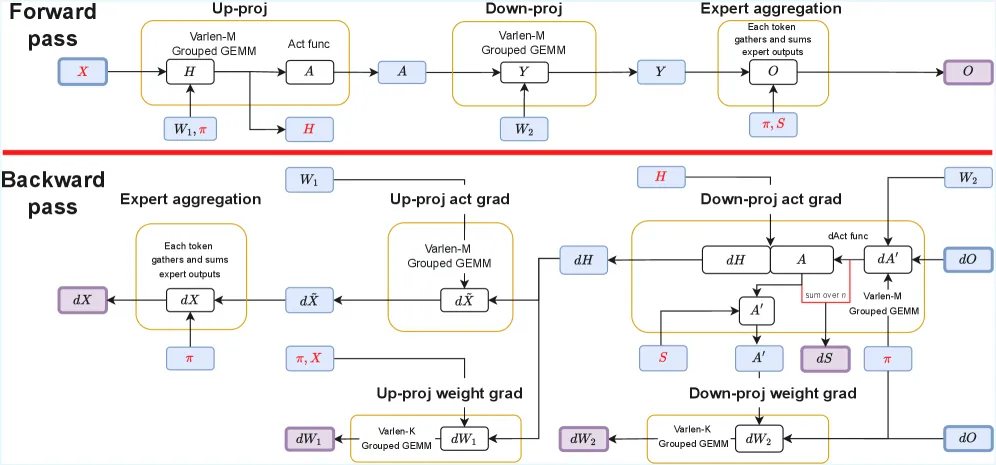

Figure 4: SonicMoE 的 8 个启动内核的计算工作流。前向传播启动 3 个内核，后向传播启动 5 个内核。

前向传播内核：

Up-proj kernel: $A = \text{SwiGLU}(X_e \cdot W_1)$
Down-proj kernel: $O = A \cdot W_2$
Expert aggregation: 每个 token 聚合其激活专家的输出

后向传播内核：

dW2 kernel: 计算权重梯度
dH kernel: 计算激活梯度
dS kernel: 计算路由分数梯度
dW1 kernel: 计算权重梯度
Aggregation kernel: 聚合梯度

内存高效算法

关键优化：仅缓存前向传播中计算反向传播所需的最小激活集：

缓存变量	说明	大小
$X$	输入嵌入	$T \times d$
$X_e$	每个专家的 gather 后输入	$T_e \times d$ （每专家）
$H_e$	每个专家的激活值	$T_e \times n$ （每专家）
$\pi$	路由分数	$T \times E$
$S$	路由元数据	元数据

核心公式

MoE 前向传播： $O_t = \sum_{e \in \mathcal{E}_t} \pi_{t,e} \cdot \text{Expert}_e(X_t)$

其中 $\mathcal{E}_t$ 是 token $t$ 的激活专家集合， $\pi_{t,e}$ 是路由分数。

SwiGLU 激活： $H = \text{SwiGLU}(X \cdot W_1) = \text{SiLU}(X \cdot W_1^{\text{gate}}) \odot (X \cdot W_1^{\text{up}})$

Grouped GEMM：对于 $E$ 个专家，每个专家 $e$ 接收 $T_e$ 个 token： $C_e = A_e \cdot B_e, \quad e = 1, \ldots, E$

四、核心创新

创新点	说明	理论/实验依据
内存高效算法	最小化反向传播激活缓存	激活内存减少 45%
Gather 融合	将 gather 操作融合到 HBM 加载中	减少 IO 开销
SwiGLU/dSwiGLU 融合	将激活函数融合到 GEMM epilogue	减少内核启动
Ping-Pong Warp 调度	重叠 MMA 与 epilogue/IO	提高计算利用率
TMA 存储优化	使用异步 TMA 存储替代同步 st.global	20.1% 加速
Token Routing	Tile 感知的 token 舍入路由	1.16× 额外加速

IO 感知内核设计

Gather 融合策略

SonicMoE 采用独特的 “gather then GEMM” 策略（Figure 9 左）：

每个专家直接通过 TMA 存储连续打包的输出
在 expert aggregation 内核中，每个 token gather 并求和激活专家的输出
相比 ScatterMoE 的 “scatter in epilogue” 策略，实现 17% 加速

Ping-Pong Warp 调度

Ping-Pong 调度

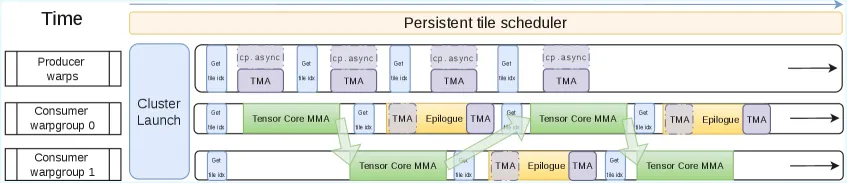

Figure 7: Hopper GPU 上的 Ping-Pong warpgroup 调度。两个消费者 warpgroup 交替执行 MMA 和 epilogue，实现 IO 与计算的重叠。

TMA 存储 vs 同步存储

TMA 存储

Figure 8: 异步 TMA 存储（上）具有更高内存带宽，可自然与 TensorCore MMA 重叠；同步 st.global（下）阻塞下一个 MMA tile 的执行。

Token Rounding 路由

问题：稀疏 MoE 中，Grouped GEMM 需要将每个专家的 token 数对齐到 tile 大小 $M_{\text{tile}}$ ，导致填充浪费。

解决方案：Token Rounding 将每个专家接收的 token 频率舍入到 $M_{\text{tile}}$ 的倍数：

$f_e \leftarrow \text{round\_to\_tile}(f_e, M_{\text{tile}})$

算法流程：

Top-K token 选择排序
计算每个专家的 token 频率
舍入到 $M_{\text{tile}}$ 的倍数
根据舍入后的频率重新分配 token

五、实验结果

运行时分解

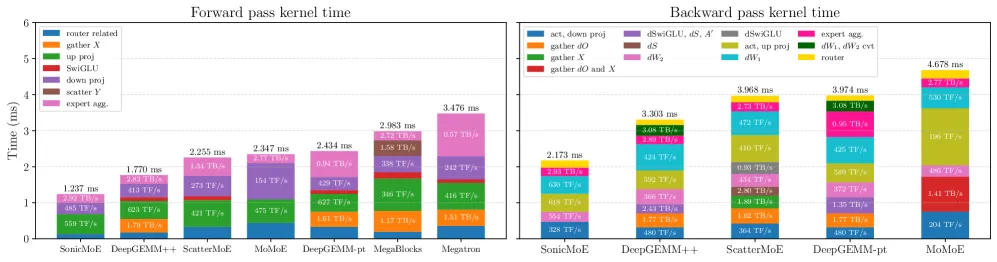

Figure 6: 不同 MoE 内核在 7B MoE 训练上的运行时分解（ms）。

关键观察：

SonicMoE 在 gather、SwiGLU、expert aggregation 等内存受限内核上实现最高带宽
Grouped GEMM 内核实现最高计算吞吐量
相比 ScatterMoE，前向 down-proj 内核实现 1.75× 加速

激活内存对比

激活内存

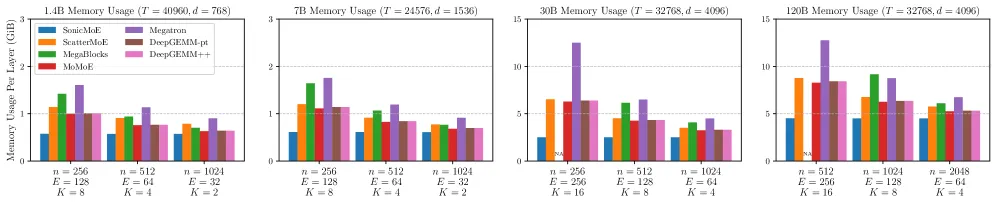

Figure 13: 不同模型规模（1.4B-120B）的峰值激活内存使用。

模型规模	SonicMoE	ScatterMoE	MoMoE	节省比例
7B (n=256)	基准	+45%	+100%+	45%
30B	基准	+30%	+80%	30%
120B	基准	+20%	+60%	3 GiB/层

吞吐量对比

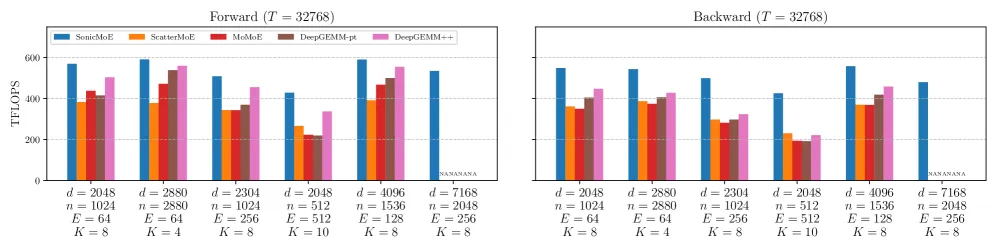

Figure 15: 不同配置（7B-685B）的前向和后向 TFLOPS。

Hopper GPU (H100) 结果：

配置	SonicMoE	ScatterMoE	MoMoE	DeepGEMM++
OLMoE-7B	950 TFLOPS	510 TFLOPS	310 TFLOPS	850 TFLOPS
Qwen3-235B	880 TFLOPS	450 TFLOPS	280 TFLOPS	800 TFLOPS
DeepSeek-V3.2	850 TFLOPS	OOM	OOM	OOM

Blackwell GPU 结果：

前向: 25% 相对加速（vs DeepGEMM）
后向: 15% 相对加速（vs DeepGEMM）

Token Rounding 效果

Token Rounding

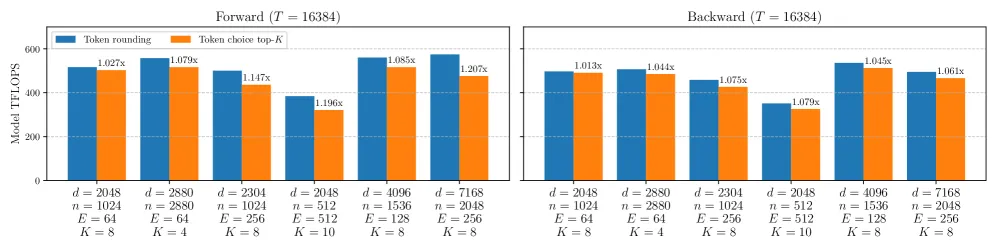

Figure 17: 不同路由方法的前向和后向 TFLOPS。

关键发现：

Token Rounding (TR) 在高稀疏度配置下提供额外 1.16× 加速
与标准 Top-K 路由相比，下游任务性能保持相似
训练后可无缝切换回 token choice 路由

训练吞吐量

配置	SonicMoE (64 H100)	ScatterMoE (96 H100)
7B MoE	213B token/天	225B token/天

关键洞察: SonicMoE 用更少的 GPU（64 vs 96）实现了相当的训练吞吐量。

六、与现有方法对比

特性	SonicMoE	ScatterMoE	MoMoE	MegaBlocks	DeepGEMM
Gather 融合 (前向)	✅	✅	✅	❌	❌
Gather 融合 (后向)	✅	❌	❌	❌	❌
SwiGLU 融合	✅	❌	✅	❌	N/A
dS 计算优化	✅	❌	❌	❌	N/A
MMA/IO 重叠	✅	❌	❌	❌	❌
无需 shape 对齐	✅	✅	✅	❌	❌
高效 Top-K 排序	✅	❌	❌	❌	N/A

七、总结

核心贡献

内存高效算法：最小化细粒度 MoE 的激活内存（减少 45%）
IO 感知内核：重叠内存 IO 与计算，提高吞吐量 1.86×
Token Rounding 路由：消除 Grouped GEMM 中的 tile 量化效应，额外 1.16× 加速
开源所有内核：促进社区研究和应用

技术影响

架构设计: 为细粒度和稀疏 MoE 提供高效的训练方案
硬件利用: 通过 IO 重叠和融合最大化 GPU 利用率
扩展性: 支持从 7B 到 685B 的模型规模
跨平台: 同时优化 Hopper 和 Blackwell GPU

局限性与未来方向

当前仅支持 BF16 精度
未来方向：扩展到 FP8、MXFP8、MXFP4 等低精度格式
分布式设置中的通信与计算重叠（专家并行）
模型架构设计应优化 “每计算小时的质量” 而非仅 “每 FLOP 的质量”

八、参考资源

论文: arXiv:2512.14080
PDF: arXiv PDF
HTML: arXiv HTML
相关工作: ScatterMoE, MoMoE, MegaBlocks, DeepGEMM, CUTLASS
