Scalable Processing-Near-Memory for 1M-Token LLM Inference

CXL-Enabled KV-Cache Management Beyond GPU Limits

Scalable Processing-Near-Memory for 1M-Token LLM Inference: CXL-Enabled KV-Cache Management Beyond GPU Limits

一、论文概述

项目内容
标题Scalable Processing-Near-Memory for 1M-Token LLM Inference: CXL-Enabled KV-Cache Management Beyond GPU Limits
作者Dowon Kim, MinJae Lee, Janghyeon Kim, HyuckSung Kwon, Hyeonggyu Jeong, Sang-Soo Park, Minyong Yoon, Si-Dong Roh, Yongsuk Kwon, Jinin So, Jungwook Choi
机构Samsung Memory Research Center (SMRC), 韩国
论文arXiv:2511.00321
代码无公开代码
发布2025-10-31
许可arXiv 非独占分发许可

二、核心思想

随着大语言模型（LLM）上下文窗口扩展到百万级 token，KV 缓存的内存和计算瓶颈成为推理系统的核心挑战。传统 GPU 内存容量和带宽增长停滞，无法满足超长上下文推理需求。

本文提出基于 CXL（Compute Express Link）的近内存处理（Processing-Near-Memory, PNM）架构，将 KV 缓存管理和注意力计算完全卸载到 CXL 内存端的专用加速器上，从根本上消除 GPU 与外部内存之间的数据召回开销，实现百万 token 级 LLM 推理的可扩展性。

问题定义

  1. GPU 内存容量限制：随着上下文长度增加，KV 缓存占用 GPU 内存，导致可用 batch size 急剧下降，GPU 利用率低
  2. 数据召回开销：非驱逐式 KV 缓存管理（如 ArkVale）将完整 KV 缓存保留在外部内存，但召回非驻留 token 产生高昂的数据传输开销
  3. 扩展性瓶颈：随着序列长度从 64K 增加到 320K，每层平均召回次数稳步上升，召回开销占 FC + 注意力延迟的比例显著增加

解决方案概述

PNM-KV：将 KV 缓存管理和注意力计算完全卸载到 CXL-PNM 加速器，GPU 仅负责 FC 计算 PnG-KV：GPU-PNM 混合执行，通过稳态 token 选择（Steady Selection）在 GPU 和 PNM 之间分配注意力计算，负载均衡

三、技术架构

整体框架图

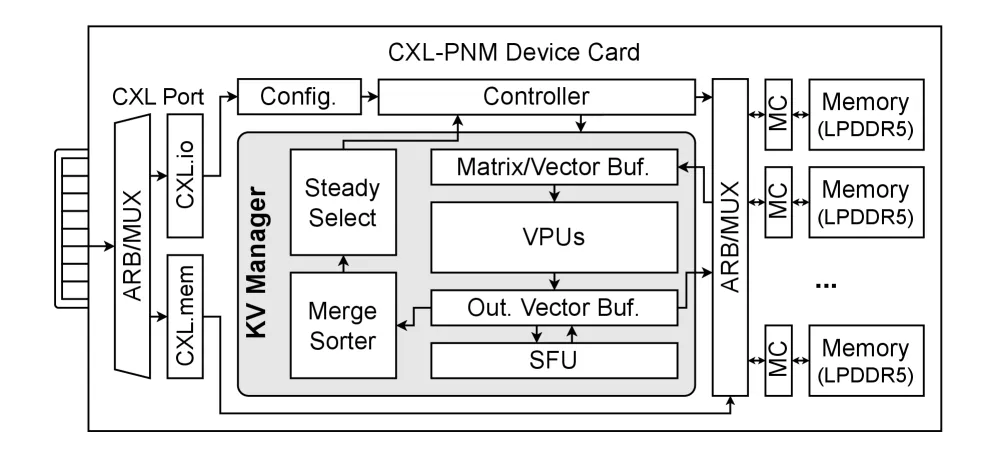

CXL-PNM 系统概览

CXL-PNM 系统架构基于 LPDDR5X CXL-PNM 模块，集成专用 KV 缓存管理组件，位于 CXL 协议栈和 LPDDR5X 内存控制器之间。

核心公式

注意力计算卸载：

GPU 执行: FC(x)=W⋅x\text{GPU 执行: } \text{FC}(x) = W \cdot x

PNM 执行: Attention(Q,K,V)=softmax(QKTdk)V\text{PNM 执行: } \text{Attention}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V

上下文长度无关的数据传输：

GPU-PNM 传输量=batch_size×dh×nh\text{GPU-PNM 传输量} = \text{batch\_size} \times d_h \times n_h

传输量仅取决于 batch size 和隐藏维度，与上下文长度无关，确保超长上下文推理的可扩展性。

模型组件

组件说明关键参数
VPU (Vector Processing Unit)可重构向量处理单元，支持 GEMV、Digest 生成、Score 估计三种模式128 宽乘法器阵列，128 宽比较器阵列，64 长加法树
Top-K Sorter并行归并排序，快速提取 Top-K token page 评分硬件加速排序
SFU (Special Functional Unit)支持 softmax 近内存执行乘法器/加法器阵列 + LUT 指数/倒数单元
DMA Engine高带宽数据传输1 MB 缓冲区
On-chip Buffer片上缓冲2.25 MB

控制机制

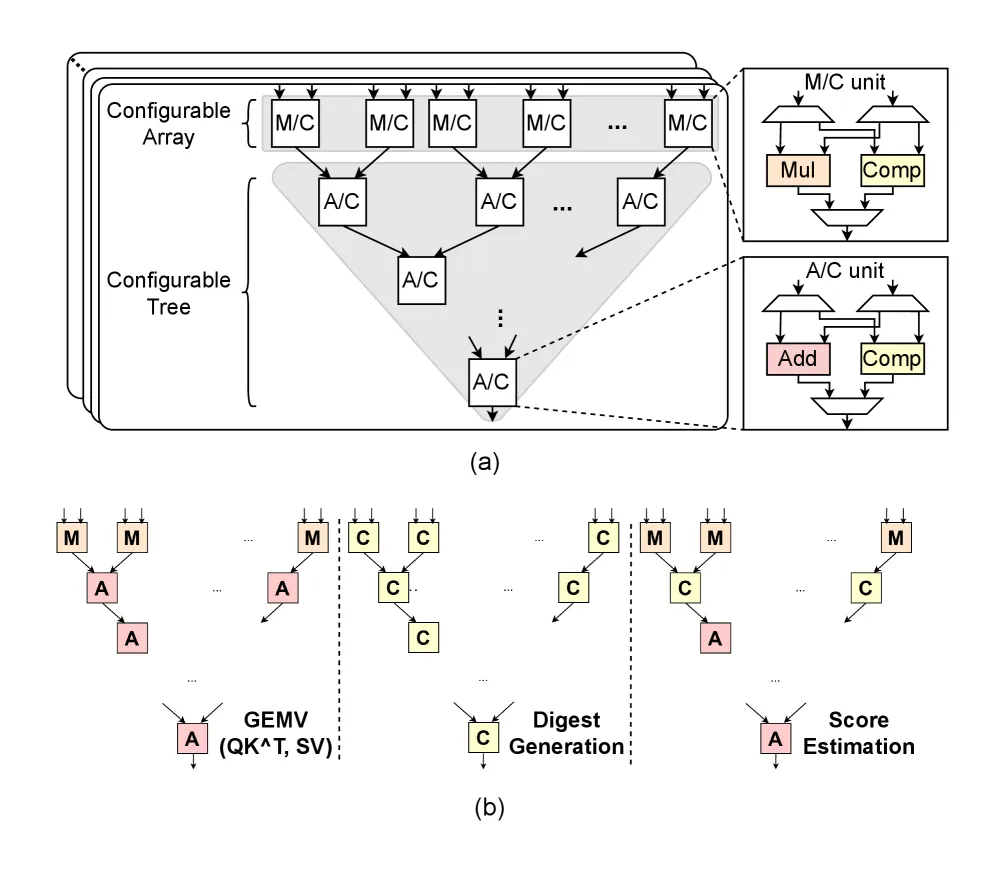

VPU 硬件架构

三种 KV 缓存管理模式：

  1. GEMV 模式：注意力计算（QKTQK^T 和 SVSV），顶部配置为乘法器(M)，底部为加法器(A)
  2. Digest 生成模式：页面摘要生成（min/max 比较），顶部和底部均为比较器(C)
  3. Score 估计模式：页面重要性评分（内积运算），顶部比较器(C)选择 min/max 向量中较高的结果

工作负载分区

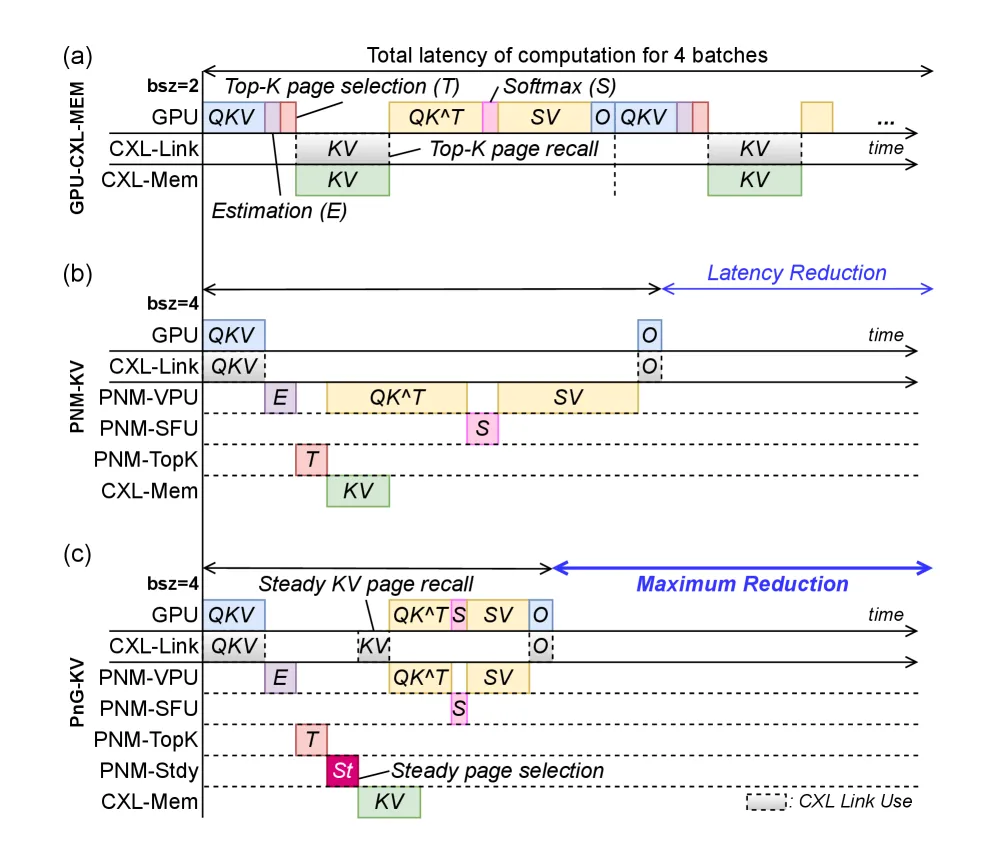

Baseline vs PNM 方案对比

方案GPU 职责PNM 职责优势
GPU-CXL-Mem (Baseline)FC + 注意力 + KV 管理仅存储batch size 受限
PNM-KV仅 FCKV 管理 + 注意力消除召回开销，更大 batch size
PnG-KVFC + 部分注意力KV 管理 + 部分注意力负载均衡，最优吞吐量

并行策略

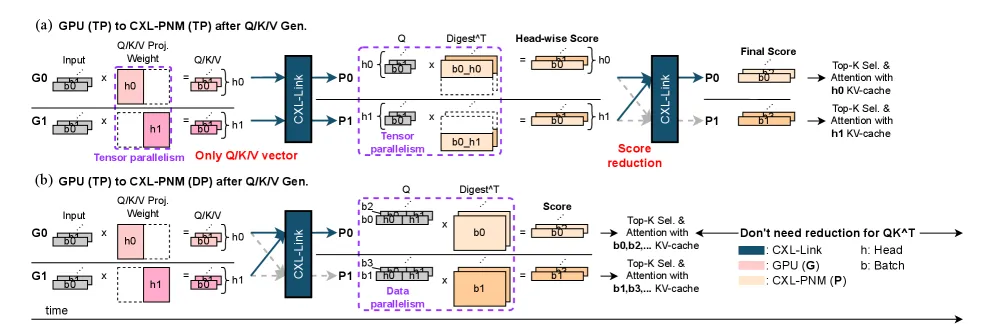

GPU-PNM 并行映射

关键洞察：GPU 使用 TP（Tensor Parallelism），PNM 使用 DP（Data Parallelism）

  • TP→TP 需要 N 次 Top-K 排序和 (N-1) 次归约消息
  • TP→DP 使用 scatter-gather，相同数据量但无归约，更适合 CXL 基础设施

稳态 Token 选择

Steady Selection 效果

PnG-KV 的核心机制是 Steady Selection，将 token 分为：

  • 稳态 token：在 GPU 上驻留和计算，减少数据传输
  • 动态 token：在 PNM 上计算，利用大容量内存

当 PNM 设备数量增加时，召回次数急剧下降，GPU 利用率逐步提升。

硬件平台参数

参数值
工艺/频率/电压7nm / 1.0 GHz / 1.0V
加法树乘法器/加法器4,096 / 4,064（峰值 8 TFLOPS）
比较器数量8,160
片上缓冲2.25 MB
DMA 缓冲1 MB
DRAM/SRAM I/O 宽度1,024 / 16,384
CXL-PNM 控制器功耗~90 W
DRAM 功耗~40 W
CXL-PNM 平台总功耗~150 W

四、核心创新

创新点说明理论/实验依据
CXL-PNM 架构首个基于 CXL 的近内存 LLM 推理加速器，将注意力计算卸载到内存端消除 GPU-PNM 间数据召回开销
上下文长度无关通信GPU-PNM 数据传输仅取决于 batch size 和隐藏维度，与上下文长度无关支持百万 token 扩展
TP→DP 并行映射GPU 使用 TP，PNM 使用 DP，避免 CXL 基础设施中的跨设备归约消除 device-to-device 通信开销
Steady Selection稳态 token 选择机制，平衡 GPU 和 PNM 的注意力计算实现负载均衡的混合执行
可重构 VPU单一硬件单元支持 GEMV、Digest 生成、Score 估计三种模式最小化面积和能耗开销

五、代码实现分析

本文无公开代码。论文描述了完整的软件栈实现：

CXL-PNM 软件栈：

  • 设备驱动：扩展 Linux DAX 框架，注册 CXL 内存（CXL.mem）和加速器控制寄存器（CXL.io）
  • Python 运行时：透明卸载，无需修改源代码，管理 CXL 空间内存分配、模型参数加载、控制寄存器配置和指令执行
  • 中断处理：通过 MSI-X 接口管理加速器中断

六、实验结果

基准测试

吞吐量对比

Server 级评估（Llama3.1-8B, 128K-1M tokens）：

  • PNM-KV 相比 baseline：最高 21.9x 吞吐量提升
  • PnG-KV 相比 PNM-KV：平均 28.3% 吞吐量提升
  • PnG-KV 相比 baseline：2.7x 吞吐量提升

Server 级评估（Llama3.1-70B, 128K-512K tokens）：

  • 2GPU+8PNM PnG-KV：最高 60x 更低能耗/每 token

能耗分析

能耗对比

PnG-KV 虽然能耗高于 PNM-KV（约 2.2x），但仍远优于 baseline（2.7x 更高吞吐量，4.9x 更低能耗）。

Rack-Scale 评估

Rack-Scale 吞吐量与能耗

Llama3.1-405B, 1M tokens, 2xGPU node：

  • 添加 PNM 节点扩展容量，保持更多 KV 驻留
  • PNM-KV 和 PnG-KV 均优于 baseline
  • PnG-KV：2.6x 更高吞吐量，11.8x 更低能耗

延迟分解

每 token 延迟分解

  • Baseline：注意力计算和 KV 缓存召回主导延迟
  • PNM-KV：完全消除召回开销
  • PnG-KV：引入部分召回但减少端到端延迟
  • Hidden-state 通信和 Top-K 排序延迟可忽略

TCO（总拥有成本）

TCO 对比

硬件A100 GPUCXL-PNM
单设备最大功耗~400 W~150 W
单设备运营成本$0.072/小时$0.027/小时
单设备硬件成本$0.761/小时$0.266/小时

关键发现：

  • GPU 扩展受限于内存容量限制，吞吐量饱和后 TCO 效率下降（降至单 GPU 的 0.4x）
  • PNM 扩展单调递增提升 TCO 效率
  • 1GPU+8PNM PnG-KV：7.3x 更高 TCO 效率（相比 8-GPU baseline）

与现有方法对比

方法类型上下文长度GPU 利用率数据召回
StreamingLLM驱逐式有限高无
ArkVale非驱逐式长低高开销
GPU-CXL-Mem内存扩展长低高开销
PNM-KV近内存处理百万级高无
PnG-KV混合执行百万级最高最小

七、相关工作

KV 缓存管理

  • 驱逐式方法：StreamingLLM（滑动窗口）、H2O（分层缓存）、InfiniPot（固定大小缓存蒸馏）
  • 非驱逐式方法：ArkVale、InfLLM、Quest、SqueezedAttention（动态选择相关 token）
  • 系统级研究：ALISA（稀疏感知注意力）、InfiniGen（推测预取）、NEO（异步 GPU-CPU 流水线）

CXL 内存系统

  • CXL 在内存池化、分层内存管理和生产部署中展示有效性
  • Tang 等人证明 CXL 卸载可减少 GPU 内存使用达 87%
  • Gouk 等人实现 sub-100ns 访问延迟的 CXL 内存控制器

八、总结

核心贡献

  1. 提出首个基于 CXL 的近内存处理（PNM）架构，用于百万 token 级 LLM 推理
  2. 设计上下文长度无关的 GPU-PNM 通信机制，支持百万 token 扩展
  3. 提出 TP→DP 并行映射策略，避免 CXL 基础设施中的跨设备归约
  4. 引入 Steady Selection 混合执行模型，平衡 GPU 和 PNM 的注意力计算
  5. 在 7nm ASIC 上实现 CXL-PNM 平台，峰值 8 TFLOPS，功耗 150W

技术影响

  • CXL-PNM 作为可扩展骨干，支撑未来长上下文 LLM 推理工作负载
  • PNM 设备成本仅为 GPU 的 1/3，能耗仅为 37.5%
  • 为百万 token 级推理提供经济高效的解决方案

局限性

  • 需要专用 CXL-PNM 硬件支持，部署门槛较高
  • 评估基于循环级模拟器，尚未进行真实硬件部署验证
  • PnG-KV 的能耗高于 PNM-KV，需要根据场景权衡吞吐量和能耗

九、参考资源

  • 论文：arXiv:2511.00321
  • 相关工作：
    • ArkVale (Chen et al., 2024a) - 非驱逐式 KV 缓存管理
    • StreamingLLM (Xiao et al., 2023) - 滑动窗口驱逐
    • InfiniGen (Lee et al., 2024) - 推测预取
    • NEO (Jiang et al., 2024) - 异步 GPU-CPU 流水线
