HybridEP: Scaling Expert Parallelism to Cross-Datacenter Scenario via Hybrid Expert/Data Transmission

一、论文概述

项目	内容
标题	HybridEP: Scaling Expert Parallelism to Cross-Datacenter Scenario via Hybrid Expert/Data Transmission
作者	Weihao Yang, Hao Huang, Donglei Wu, Ningke Li, Yanqi Pan, Qiyang Zheng, Wen Xia, Shiyi Li, Qiang Wang
机构	南方科技大学、鹏城实验室
论文	arXiv:2510.19470
代码	无公开代码
发布	2025-10-22
许可	arXiv 非独占分发许可

二、核心思想

问题定义

Mixture-of-Experts (MoE) 架构的模型规模快速增长，已超出单数据中心（DC）的训练能力，需要跨数据中心训练。然而，Expert Parallelism (EP) 在跨 DC 场景面临严重的可扩展性问题：

带宽受限：跨 DC 带宽远低于 DC 内带宽，EP 的通信开销急剧增加
现有优化失效：传统 EP 优化（如计算-通信重叠）在低带宽场景下效果有限，因为数据传输时间远长于计算时间
通信模式不匹配：标准 EP 使用 All-to-All (A2A) 通信传输数据，通信量随 token 数线性增长

解决方案概述

HybridEP 提出混合专家/数据传输框架，核心思想是动态转换数据和专家的空间放置，通过将部分 A2A 数据通信转换为 All-Gather (AG) 专家通信，减少通信流量和频率。

关键创新：

流式建模：建立数学模型确定最优的数据/专家传输比例 $p$
域级分区：在 GPU 级别构建混合通信拓扑
参数高效迁移：通过 SR 压缩减少专家传输开销，扩大专家域

三、技术架构

整体框架图

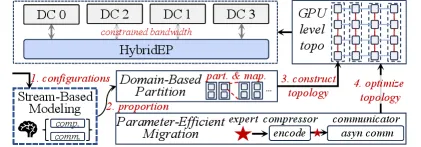

HybridEP 概览

HybridEP 工作流程：

环境配置 → 流式建模 → 确定最优传输比例 $p$
域级分区 → 构建 GPU 级通信拓扑
参数高效迁移 → 优化通信拓扑

核心公式

计算延迟建模：

$Lat_{comp} = (m+1)Lat_{comp}^{Att} + mLat_{comp}^{FFN} + nLat_{comp}^{Ep}$

其中 $m$ 为 MoE 块前的 transformer 块数， $n$ 为每个 GPU 上的专家数。

A2A 通信建模：

$V^{A2A} = \frac{D}{|G^{A2A}|} \times (|G^{A2A}| - 1)$

A2A 通信量与参与 GPU 数几乎无关（ $O(1)$ ）。

AG 通信建模：

$V^{AG} = P_E \times (|G^{AG}| - 1)$

AG 通信量随 GPU 数线性增长（ $O(n)$ ）。

A2A 与 AG 的关系：

当 GPU $G_i$ 通过 AG 从 $G_j$ 收集专家 $P_E$ 时：

A2A 流量减少 $D/G$
AG 流量增加 $P_E$

延迟最小化目标：

$\min_{p_i} \quad Lat_{final}(p_i) = Lat_{comp} + Lat_{comm} - Lat_{ovlp}$

其中 $p_i$ 为数据通过 A2A 传输的比例， $1-p_i$ 为转换为专家通过 AG 传输的比例。

最优解：

$Lat_{all} = \min Lat_{final}(p) = \begin{cases} \min(Lat_{comp}^{PE} + 2Lat_{comm}^{A2A}), & \text{if } Lat_{comp}^{PE} \geq Lat_{comm}^{AG} \\ \min(Lat_{comm}^{AG} + 2Lat_{comm}^{A2A}), & \text{if } Lat_{comp}^{PE} < Lat_{comm}^{AG} \end{cases}$

通信拓扑构建

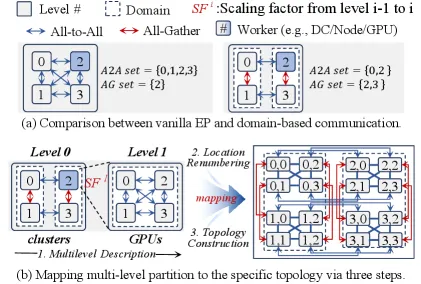

域级分区

专家域 (Expert Domain)：

定义：仅使用 AG 通信的 DC 集合
域大小 $S_{ED}$ ：域内 DC 数量
规则：域内 AG，域间 A2A

多级描述 (Multilevel Description)：

Worker：物理实体（DC、节点、GPU）
Level：同构带宽连接的 Worker 集合
缩放因子 $SF^i$ ：level $i-1$ 的 Worker 扩展为 level $i$ 的子 Worker 数

位置重编号：

$f(m) = (x_0, x_1, \cdots, x_{L-1})$

将全局 GPU 索引 $m$ 映射到多级位置。

参数高效迁移

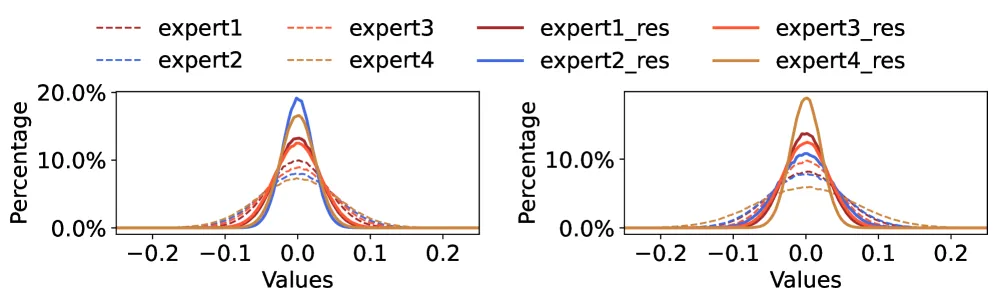

SR 压缩

SR-Based 专家压缩：

共享专家：所有专家的平均值，全 GPU 共享
残差专家：目标专家 - 共享专家，稀疏且可压缩
编码：Top-k 压缩残差 → value-index 格式传输
解码：恢复残差 + 共享专家 → 目标专家

异步通信器：

初始化阶段：SREncode + 融合上次迭代参数更新
异步通信阶段：Send Queue/Recv Queue + 与 pre-expert 计算重叠

模型组件

组件	说明	关键参数
流式建模	确定最优数据/专家传输比例	$p \in [0, 1]$
域级分区	GPU 级通信拓扑构建	$S_{ED}^l$ (各级域大小)
SR 压缩	专家残差 Top-k 压缩	CR=50x 压缩比
异步通信器	两阶段流水线	Send/Recv Queue

四、核心创新

创新点	说明	理论/实验依据
混合传输范式	动态转换 A2A 数据通信为 AG 专家通信	流式建模确定最优比例
域级分区	多级层次化通信拓扑，GPU 级别精确控制	位置重编号 + 拓扑构建算法
SR 专家压缩	共享专家 + 残差 Top-k，50x 压缩比	专家间冗余性分析
异步通信器	SREncode/SRDecode 融合计算，减少开销	30%/45% 开销降低
通用 EP 框架	标准 EP 是 HybridEP 的特例 ( $p=1$ )	理论证明 + 实验验证

五、代码实现分析

实现基础: 基于 Tutel 和 PyTorch v1.12.1
环境: Ubuntu 18.04, CUDA 11.3, cuDNN 7.6, NCCL 2.10
无公开代码: 论文未提供开源实现

六、实验结果

实验环境

集群	GPU 数	DC 数	DC 内带宽	DC 间带宽
Cluster-S	8× A800	1	PCIe 3.0 x16 (128 Gbps)	-
Cluster-M	16× A800	2	PCIe 3.0 x16 (128 Gbps)	Ethernet (10 Gbps)
Cluster-L	32× A800	4	PCIe 3.0 x16 (128 Gbps)	Ethernet (10 Gbps)

建模验证

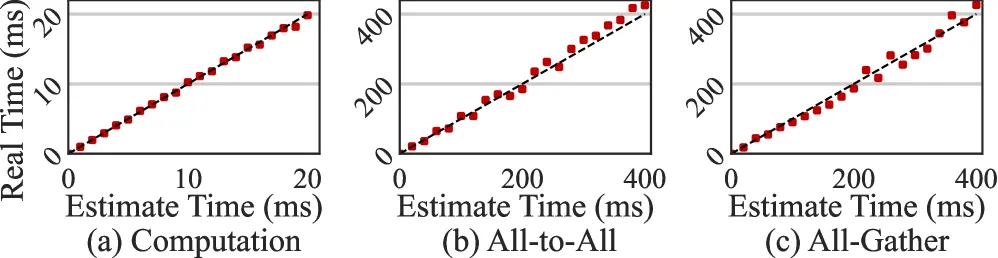

延迟验证

计算和通信延迟估计与实际值高度吻合。

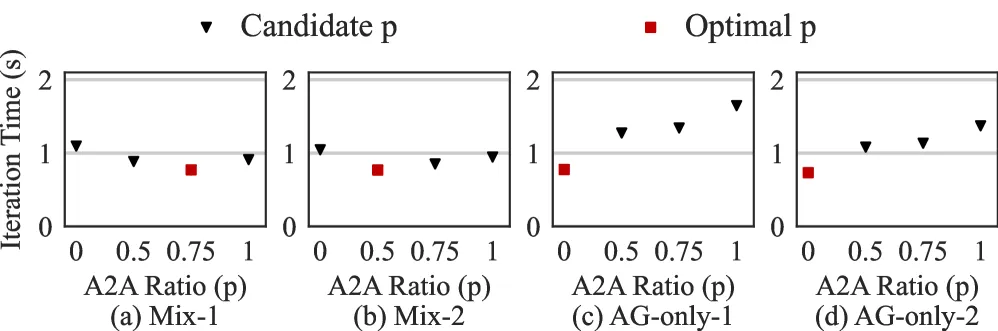

建模验证

建模能找到最优 $p$ 值（红点），在候选配置中实现最低迭代延迟。

端到端加速

不同数据流量 (专家大小固定 0.36 MB)：

方法	6 MB	12 MB	24 MB	48 MB	96 MB	192 MB
Tutel	2.52s	4.26s	5.82s	7.62s	12.65s	20.35s
FasterMoE	2.58s	4.37s	5.90s	7.81s	12.80s	20.82s
SmartMoE	2.59s	4.34s	5.97s	7.80s	12.68s	20.91s
HybridEP	2.48s	2.63s	2.74s	2.82s	3.01s	3.78s
加速比	1.03x	1.64x	2.15x	2.75x	4.22x	5.47x

Cluster-L (4 DC) 下最高加速比达 5.60x。

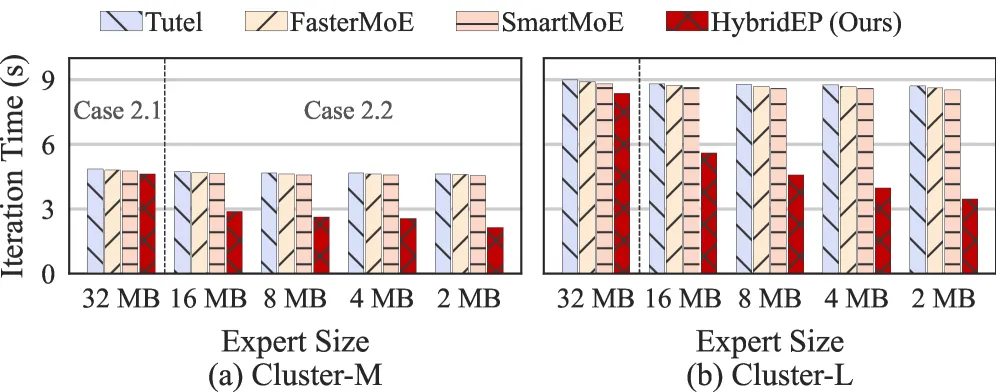

不同专家大小

不同专家大小 (数据流量固定 16 MB)：

专家大小从 32 MB 减小到 2 MB
HybridEP 加速比 1.18x ~ 2.57x
现有方法迭代延迟几乎不变

消融实验

集群	数据&专家	分区	+迁移
Cluster-S	24&8 MB	0.76s	0.61s
Cluster-M	24&8 MB	3.41s	2.54s
Cluster-L	24&8 MB	6.12s	3.48s
Cluster-S	48&2 MB	1.06s	0.74s
Cluster-M	48&2 MB	6.21s	2.81s
Cluster-L	48&2 MB	10.89s	3.86s

参数高效迁移在域级分区基础上实现 1.25x ~ 2.82x 额外加速。

精度分析

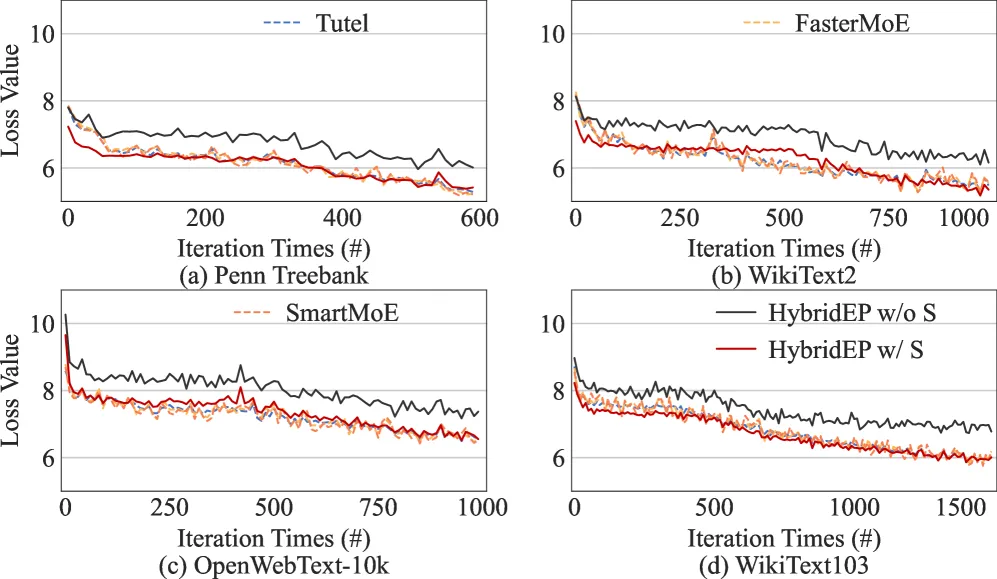

损失分析

HybridEP w/ S (带共享专家) 的损失值与 Tutel/FasterMoE/SmartMoE 接近，50x 压缩比下保持精度。HybridEP w/o S (无共享专家) 损失明显偏高。

通信特性对比

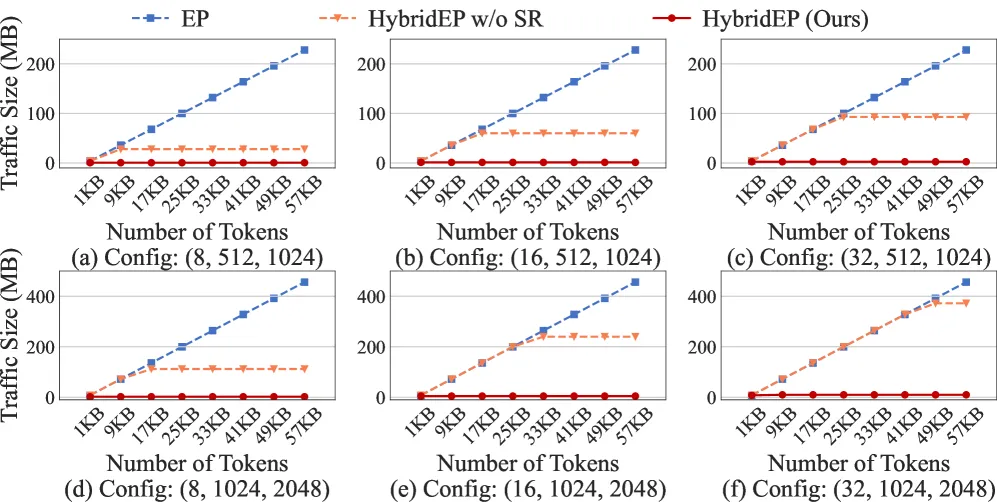

流量可扩展性

标准 EP：通信量随 token 数线性增长
HybridEP：固定且与输入无关的通信量上限

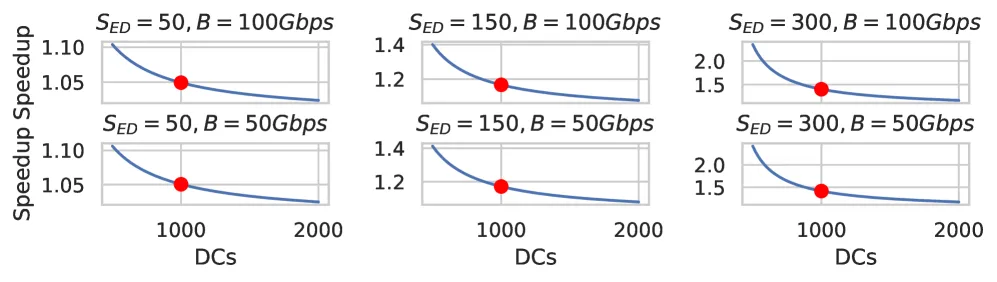

大规模模拟

1000 DC 模拟结果：

固定域大小，扩展 DC 数：1.05x ~ 1.45x 加速
固定比例，扩展 DC 数：1.31x ~ 3.76x 加速
带宽越低，加速越显著

与现有方法对比

方法	类型	优化维度	跨 DC 适应性
Tutel	EP 优化	数据传输	弱
FasterMoE	EP 优化	专家传输	中
SmartMoE	EP 优化	流水线	中
HybridEP	混合传输	数据+专家+拓扑	强

七、相关工作

MoE 训练系统

Tutel：自适应 EP，动态切换 A2A/AG
FasterMoE：专家预取和拓扑感知通信
SmartMoE：流水线并行 + EP 优化
SE-MoE：语义感知专家放置

跨 DC 训练

现有工作主要关注 DC 内优化
跨 DC 场景带宽受限是核心挑战
HybridEP 首次系统性解决跨 DC EP 可扩展性

八、总结

核心贡献

提出 HybridEP 框架，通过混合专家/数据传输优化跨 DC EP 训练
建立流式模型确定最优数据/专家传输比例
设计域级分区算法构建 GPU 级通信拓扑
提出 SR 专家压缩（50x 压缩比）和异步通信器
在受限带宽下实现最高 5.6x 加速，大规模模拟 1.45x 加速

技术影响

为跨 DC MoE 训练提供可扩展的 EP 解决方案
混合传输范式可推广到其他分布式训练场景
SR 压缩技术可应用于其他专家通信优化

局限性

实验规模受限于实际环境（最多 4 DC）
大规模模拟结果需要真实环境验证
SR 压缩引入额外存储和计算开销
后向传播的 All-Reduce 通信未完全建模

九、参考资源

论文: arXiv:2510.19470
相关工作:
- Tutel (Hwang et al., 2022) - 自适应 EP
- FasterMoE (He et al., 2022) - 专家预取
- SmartMoE (Jia et al., 2023) - 流水线 EP
- Zero-Offload (Ren et al., 2021) - CPU Offloading
