Patterns behind Chaos: Forecasting Data Movement for Efficient Large-Scale MoE LLM Inference

一、论文概述

项目	内容
标题	Patterns behind Chaos: Forecasting Data Movement for Efficient Large-Scale MoE LLM Inference
作者	Zhongkai Yu, Yue Guan, Zihao Yu, Chenyang Zhou, Zhengding Hu, Shuyi Pei, Yangwook Kang, Yufei Ding, Po-An Tsai
机构	PRISM Center (SRC JUMP 2.0), UC Berkeley / Intel / NEC Research
论文	arXiv:2510.05497
代码	— (未开源)
发布	2025-10-07
Profiling Traces	公开可用（24,000+ requests）

核心贡献：

1. 首次对大规模 MoE 模型（200B-1000B）进行数据移动为中心的全面 profiling，覆盖 DeepSeek V3、Llama4-128E、Qwen3-235B 三个 SOTA 模型，超过 24,000 个请求
2. 从时间和空间两个维度提炼出六大系统级洞察（Insight 1-6），揭示看似随机的 expert selection 背后的可预测模式
3. 以未来 GPU 架构设计为案例研究，基于 Insight 3 设计 task allocation algorithm，基于 Insight 1-2 构建 data-driven predictor，在晶圆级 GPU 上实现最高 6.6× 平均加速
4. 在现有 GPU 系统上，基于洞察设计的 prefill-aware expert placement 算法实现最高 1.25× MoE 计算加速
5. 公开 profiling traces，为后续 MoE 系统研究提供基础数据

二、核心思想

问题定义

大规模 MoE LLM（如 DeepSeek V3 671B/256 experts、Kimi K2 1000B/384 experts）的随机 expert selection 机制引入了巨大的数据移动开销，在多单元 LLM serving 系统中成为主导延迟因素。即使服务 Mixtral 8×7B 这样的小模型，在 2-4 GPU 小系统上数据移动已占端到端时间的 50% 以上。而 DeepSeek V3 有 32× 更多专家和 15× 更多参数，需要更大的系统（多节点、32+ GPU），数据移动更加频繁和昂贵。

如果数据移动完全不可预测，将在多单元系统部署中面临重大挑战：

• 时间维度：专家组合爆炸使 prefetch、cache、replicate 变得不可能。DeepSeek V3 有 $C_{256}^{8} = 4,426,165,368$ 种专家选择组合
• 空间维度：专家激活不平衡导致部分 compute unit 过载而其他 unit 空闲

解决方案概述

本文采用 model-focused 而非传统的 system-centric 方法：从模型本身的行为模式出发，提取与具体平台无关的系统级洞察，然后应用于不同架构的优化设计。

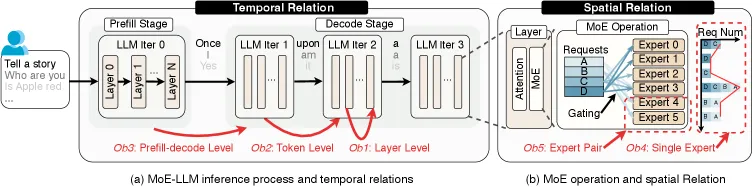

Profiling 方法论： 将 expert selection 行为分为两个基本视角（Fig. 1）：

• Temporal relations（时间关系）：捕捉依赖时间的 expert selection 模式，支持单单元策略（prefetch、cache、data migration）
• Spatial relations（空间关系）：反映 expert selection 在系统上的分布和不平衡性，支持多单元策略（expert placement、workload distribution）

六大系统洞察

洞察编号	名称	对应观察	说明
Insight 1	Prefill-data-driven prediction	Ob3	利用 prefill 阶段的 expert selection trace 预测 decode 阶段的专家选择
Insight 2	Cross-hierarchy memory management	Ob1, Ob2	Token 和 Layer 级的 temporal locality 可用于多级内存管理
Insight 3	Expert-placement-aware workload distribution	Ob4, Ob5	考虑 expert 物理放置的 workload 分配，最小化 D2D traffic
Insight 4	Popular expert decentralization	Ob4	复制/去中心化常用专家以平衡工作负载
Insight 5	Expert-pair separation	Ob5	分离经常 co-activated 的 expert pair 以最大化并行度
Insight 6	Workload-aware serving system	Ob4	利用 workload 信息（任务类型、语言）在 serving 前进行 expert migration

三、技术架构

Profiling 方法论框架

Temporal 分析的三个时间尺度：

1. Layer-level：相邻模型层之间的 expert selection 关系
2. Token-level：同一模型层中相邻 token 之间的 expert selection 关系
3. Stage-level：prefill 阶段和 decode 阶段之间的关系

Spatial 分析的两种关系：

1. Single-expert activation imbalance：单个 expert 的激活不均衡性
2. Expert-pair co-activation affinity：expert pair 的 co-activation 亲和度

关键观察与洞察映射

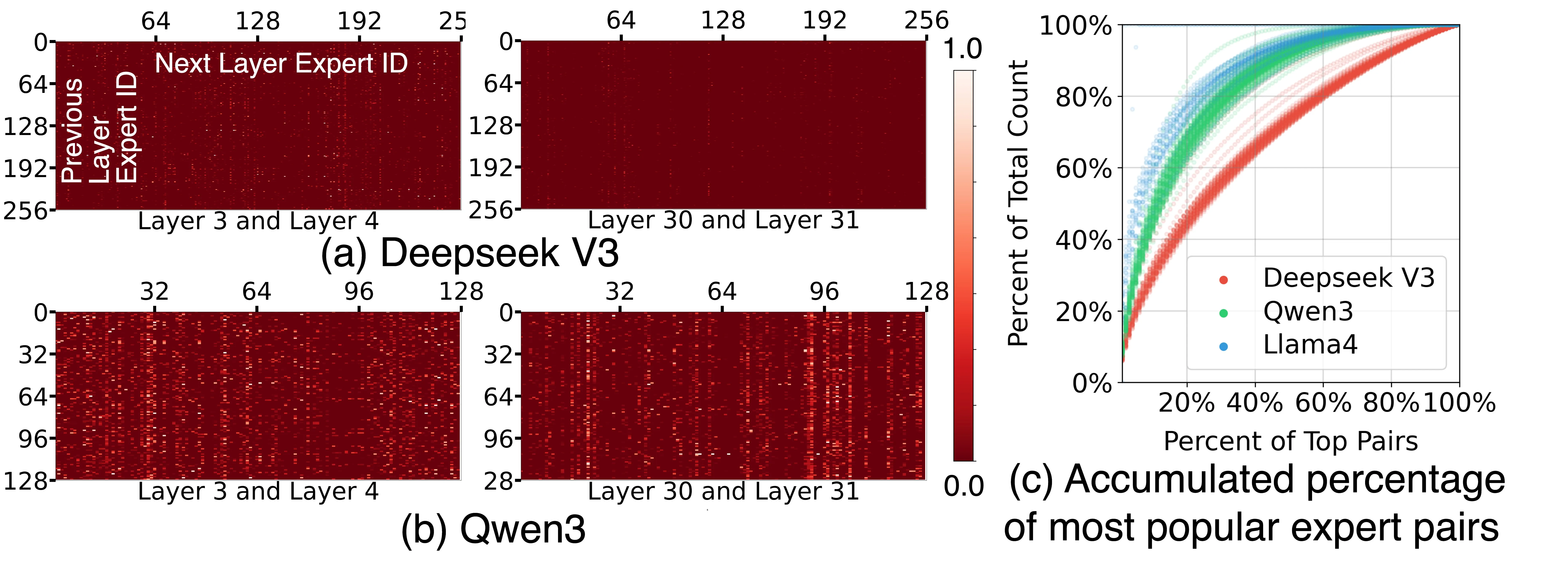

Temporal Relation — Layer-Level (Ob1 → Insight 2)

发现：

• 相邻层之间存在明显的 expert selection 相关性（heatmaps 中的白色斑点）
• 相关性模式因层而异（layer 3-4 与 layer 30-31 不同），且模型间也不同
• Qwen3 的热图明显更亮，表明其跨层相关性比 Deepseek 更强
• 存在一致的明亮竖线，表明某些专家被频繁选择，与上一层的选择无关（popular experts）

量化结果（Fig. 2c）：

• Top 20% 的 expert pairs 占所有激活的：Deepseek 45%、Qwen 68%、Llama4 80%
• Llama4 效应最强（interleaved architecture，传统 FFN 层插入 MoE 层之间）

Temporal Relation — Token-Level (Ob2 → Insight 2)

发现：

• 同一模型层中相邻 token 的 expert selection 也存在显著相关性
• 但相关性弱于 layer-level（热图颜色较暗）
• 这种 token-level locality 可用于 LLC prefetch 策略

Temporal Relation — Stage-Level (Ob3 → Insight 1)

发现：

• Prefill 和 decode 阶段的 expert activation patterns 高度一致
• 在 prefill 阶段被频繁选择的专家在 decode 阶段也更可能被选择
• Insight 1：利用 prefill 阶段的 expert selection trace 预测 decode 阶段的专家选择

Spatial Relation — Single-Expert Activation (Ob4 → Insight 4)

发现：

• Expert 激活分布高度不均匀（Fig. 5a）
• 专家选择存在强烈的 skewness（Fig. 5b）
• Insight 4：复制 popular experts 到多个 compute unit 以平衡负载

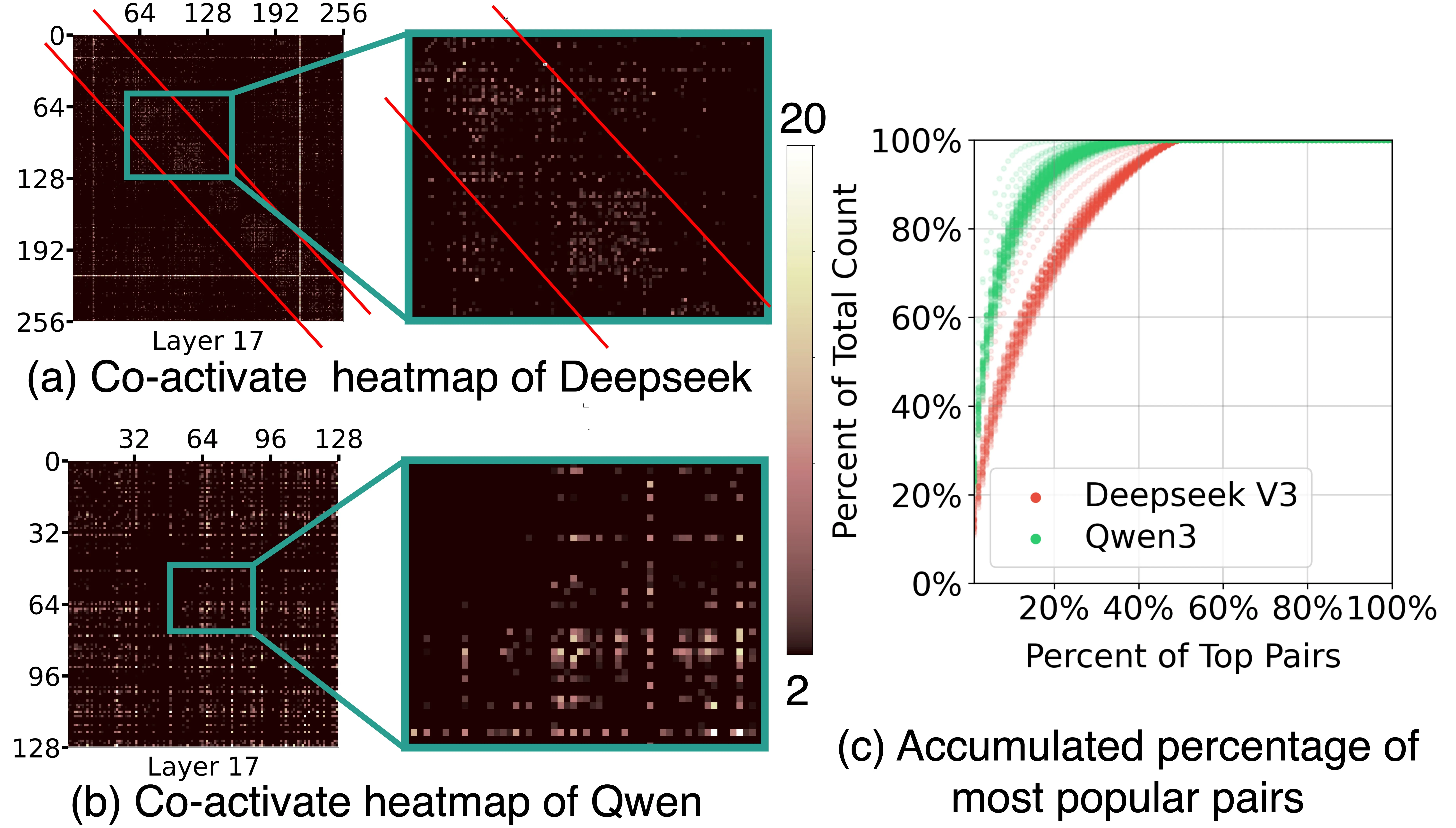

Spatial Relation — Expert-Pair Co-activation (Ob5 → Insight 5)

发现：

• 某些 expert pairs 经常同时被激活（co-activation heatmap 中的高亮区域）
• Deepseek 和 Qwen 都显示出显著的 co-activation 模式
• Insight 5：将 frequently co-activated expert pairs 分配到不同的 compute unit 以最大化并行度

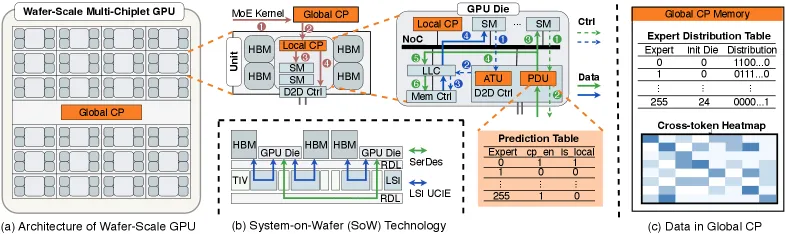

Case Study: 未来 GPU 架构设计

未来 GPU 趋势：

• 从 multi-chiplet 向 wafer-scale 演进
• TSMC SoW：最多 24 compute dies + 96 HBM dies，面积 >200,000 mm²
• Tesla Dojo：5×5 2D mesh，每 chiplet 1000 TFLOPS FP8, 512 GB HBM
• 核心瓶颈：远程数据访问需要多 hop，同时远程 HBM 访问造成带宽竞争

两大挑战：

1. Simplistic Task Allocation：传统 command processor 平等对待所有 SM，忽略物理位置和数据放置，产生大量 D2D traffic
2. Inadequate Local HBM Management：将所有 HBM die 视为统一内存空间，不区分 local/remote HBM 访问速度差异

架构设计

策略 1：Expert-placement-aware Task Allocation（基于 Insight 3）

• 设计智能 task allocation algorithm + 多 level data-placement-aware command processor
• 考虑 expert 放置和 selection skewness，动态分配任务以最小化 D2D traffic

策略 2：Data-driven Predictor with Hardware-managed HBM（基于 Insight 1-2）

• Local HBM cache 远程 die 中频繁访问的 experts
• 轻量级预测器分析 selection patterns，预缓存预测的 experts

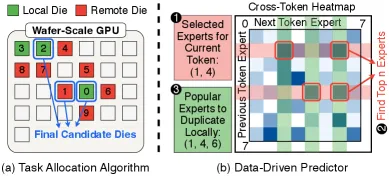

核心算法：Task Allocation Algorithm

输入：

• expert_reqs_dict：每个 expert 的请求数
• expert_die_map：动态 expert 分布信息（Expert Distribution Table）

输出： allo_plan（分配计划）

算法流程（Algorithm 1）：

1. 初始化每个 die 的工作负载 load_per_die
2. 遍历所有 experts，对每个 expert：
   • 生成 candidate die list（包含存储该 expert 权重的 die 及其相邻 die）
   • 按工作负载排序，限制候选数量为 max_split_num
3. 以 50 个请求为 block 粒度分配（平衡效率与精度）
4. 对每个 block，使用 cost model 选择最优 die（考虑 DRAM 访问、计算、D2D 通信）
5. 合并分配到同一 die 的 blocks，生成最终分配计划

Cost Model 考虑：

• DRAM 访问延迟（local vs remote）
• 计算资源可用性
• Die-to-die 通信开销

数据驱动预测器

基于 Insight 1（prefill-decode consistency）和 Insight 2（cross-hierarchy locality）：

• 分析 prefill 阶段的 expert selection trace
• 预测 decode 阶段可能需要的 experts
• 硬件管理的 HBM 自动缓存预测的 experts 到 local DRAM

四、核心创新

创新点	说明	理论/实验依据
首次大规模 MoE profiling	覆盖 200B-1000B 四个 SOTA MoE 模型，24,000+ 请求	Sec. 3：全面的 temporal + spatial 分析
Temporal + Spatial 分类框架	提出统一的 expert selection 行为分类方法论	Fig. 1：分类框架总览
六大系统洞察	从 profiling 中提取的 model-agnostic 设计原则	Ob1-Ob5：六个实证观察
Task Allocation Algorithm	基于 expert placement 感知的启发式分配算法	Alg. 1：块粒度分配策略
Data-driven Predictor	基于 prefill trace 的 decode 阶段 expert 预测	Fig. 2-4：temporal correlation 量化
公开 profiling traces	首次公开大规模 MoE expert selection 追踪数据	附录链接

五、代码实现分析

模拟器： 自定义 Python-based multi-chiplet GPU simulator

• 由于缺乏合适的现有工具（Gem5/gpgpusm/mgpuSim 太慢，ASTRI-sim 不支持 MoE serving）
• 以 expert slice 粒度模拟 MoE 模型（每个 expert 包含两个 slices）
• 建模关键组件：LLC、HBM、Compute Units、D2D links
• 支持可配置的 die 数量、placement 和 connectivity

评估配置：

拓扑	X-die	Y-die	DRAM BW	D2D BW	HBM	Compute Power
Tesla Dojo	5	5	2 TB/s	1.5 TB/s	256 GB	1000 TFLOPS (FP8)
TSMC SoW	8	3	2 TB/s	1.5 TB/s	256 GB	1000 TFLOPS (FP8)

基线配置：

• Base：等量分配 experts 到各 die，忽略 expert placement
• Allo Only：仅使用 task allocation 策略
• Pred Only：仅使用 data-driven predictor
• Allo+Pred：两者结合

评估数据集： MMLU、MMLU Pro、ChineseSimpleQA、LiveCodeBench

Note: 代码未开源，但 profiling traces 公开可用。

六、实验结果

Throughput 结果（Fig. 9）

跨模型比较：

• Allo+Pred 在 DeepSeek V3 上实现 6.3× 吞吐提升，在 Qwen3 上实现 4.5× 提升
• DeepSeek 改进更大因其专家数更多（256 vs 128）且 expert selection 模式更复杂

跨架构比较：

• Allo+Pred 在 Tesla Dojo 上实现 4.5× 提升，在 TSMC SoW 上实现 6.1× 提升
• TSMC 改进更大因其矩形布局使 die 间距更远，增加 inter-unit 通信

配置比较：

• Pred Only 平均提升 40% 性能
• 在 Qwen 上效果更显著（68% vs Deepseek 14%）：Qwen expert selection 更可预测 + 专家 size 更小可缓存更多

Hop Reduction 结果（Fig. 10）

策略	Hop 减少比例
Pred Only	减少 14%-78%
Allo Only	减少 7.2× - 10.8×
Allo+Pred	减少 >100×

关键发现：

• Allo+Pred 将 hop count 降低 100× 以上，但性能仅提升 2.7×-7.7×
• 这表明 hop count 不再是性能瓶颈——task allocation 成功将 computation 放在靠近相关 data 的位置
• 瓶颈从 D2D traffic 转移到 workload balancing across dies

DRAM Access Breakdown（Fig. 11）

• Baseline 中大部分 reads 来自 remote dies，产生高 inter-unit traffic
• Allo+Pred 将大部分 remote DRAM reads 转换为 local DRAM reads
• 相比 Pred Only，Allo+Pred 通过分配到 local dies 进一步减少 remote reads
• 相比 Allo Only，Allo+Pred 通过缓存 popular experts 到 local HBM 进一步减少 remote reads

整体加速总结

场景	加速比	说明
Wafer-scale GPU（平均）	6.6×	四个 200B-1000B 模型平均
DeepSeek V3 (Dojo)	6.3×	256 experts, 复杂 selection 模式
Qwen3 (TSMC)	6.1×	128 experts, 矩形布局
现有 GPU 系统	1.25×	prefill-aware expert placement
Prefill-aware expert placement	1.25×	MoE 计算加速

七、相关工作

MoE 模型行为研究

• Mixtral report：展示 expert selection 的 temporal locality（repetitive assignment 百分比）
• OLMoE report：展示 co-activation pattern 和 expert domain specialization
• SGLang blog：展示 DeepSeekV3 的 expert distribution statistics 和 prefill-decode similarity
• 本文区别：首次对多个 200B+ 模型进行全面 profiling，提出 data-movement-centric 方法论

MoE 推理数据移动优化

• Lina：利用 expert selection skewness 动态调度资源
• LYNX：动态减少 active experts
• Pre-gate MoE：使用 pre-gating function 缓解 expert selection 的动态性
• Sida：构建 offline hash function 预测 expert usage
• MoE-Lightning：利用 CPU-GPU pipeline 和 paged weights
• 本文区别：data-driven profiling 为基础，适用于当前和未来任意规模的系统

晶圆级与 Chiplet 架构

• TSMC CoWoS、Samsung X-Cube、Intel EMIB 等先进封装技术
• ASTRI-sim：支持 multi-GPU 系统但面向训练而非 MoE serving

八、总结

核心贡献

1. 首次大规模 MoE profiling：对 DeepSeek V3、Llama4-128E、Qwen3-235B 三个 SOTA 模型进行数据移动为中心的 profiling，覆盖 24,000+ 请求
2. 六大系统洞察：从 temporal（layer-level、token-level、stage-level）和 spatial（single-expert imbalance、expert-pair co-activation）两个维度提炼 model-agnostic 设计原则
3. Task Allocation Algorithm：基于 expert placement 感知的启发式分配，块粒度搜索近似解
4. Data-driven Predictor：利用 prefill trace 预测 decode 阶段的 expert selection
5. 公开 profiling traces：为社区提供大规模 MoE expert selection 追踪数据

技术影响

• 超越案例研究：洞察适用于 diverse future systems：multi-GPU clusters、CXL-based memory disaggregation、Flash-based multi-hierarchy systems 等
• 剩余洞察潜力：Insight 2 可指导 LLC prefetch 策略；Insight 4-5 可优化 initial expert placement；Insight 6 可结合 task 信息进一步优化

局限性

1. Case study 仅验证了部分洞察（Insight 1-3），Insight 4-6 尚未充分验证
2. 仅在模拟器上评估，无真实硬件验证
3. 未涉及 prefill stage 的优化（focus 在 decode stage 的 MoE layer）
4. 代码未开源

九、参考资源

• arXiv: 2510.05497
• Profiling traces: 公开可用
• 相关论文: Comet, MegaScale-Infer, Duplex, MoE-Lightning, LYNX, ASTRI-sim
• 架构参考: TSMC SoW, Tesla Dojo, Samsung I-Cube

附图索引

编号	文件名	说明
Figure 1	figure-1-Figure_1_Inference_process_and_categorization.png	MoE 推理流程和 profiling 分类方法
Figure 2	figure-2-Figure_2_Layer-level_temporal_correlation_heatmaps.jpeg	Layer-level 时间相关性热力图
Figure 3	figure-3-Figure_3_Token-level_temporal_correlation_heatmaps.jpeg	Token-level 时间相关性热力图
Figure 4	figure-4-Figure_4_Expert_activation_patterns_prefill_decode.jpeg	Prefill/Decode 阶段 expert 激活模式对比
Figure 5	figure-5-Figure_5_Single_expert_spatial_relation_analysis.jpeg	单专家空间关系分析（Llama4 layer 7）
Figure 6	figure-6-Figure_6_Coactivation_probability_heatmap.jpeg	Expert pair co-activation 概率热力图
Figure 7	figure-7-Figure_7_Wafer_scale_GPU_architecture.png	Wafer-scale 多 chiplet GPU 架构和 SoW 技术结构
Figure 8	figure-8-Figure_8_Task_allocation_algorithm_and_predictor.png	Task allocation 算法和数据驱动预测器
Figure 9	figure-9-Throughput_of_MoE_layers.png	MoE layer throughput 对比（缩放至 baseline）
Figure 10	figure-10-Hop_number_reduction_ratio.png	Hop 数量减少比例
Figure 11	figure-11-DRAM_access_breakdown.png	DRAM 访问分解（Qwen on TSMC, batch=4096）
Table 1	论文中 Table 1	SOTA MoE LLM 概览（参数、专家数、稀疏率）
Table 2	论文中 Table 2	硬件配置（Dojo vs TSMC SoW）
