TetriServe: Efficiently Serving Mixed DiT Workloads

一、论文概述

字段	内容
标题	TetriServe: Efficiently Serving Mixed DiT Workloads
作者	Runyu Lu, Shiqi He, Wenxuan Tan, Shenggui Li, Ruofan Wu, Jeff J. Ma, Ang Chen, Mosharaf Chowdhury
机构	University of Michigan (SymbioticLab / UsesysLab)；共同作者含 Mosharaf Chowdhury（Michigan）
论文链接	https://arxiv.org/abs/2510.01565
HTML	https://arxiv.org/html/2510.01565v1
PDF	https://arxiv.org/pdf/2510.01565
发布	2025-10-02（v1），2026-06-18（v4，本次分析基于 v1）
分类	cs.LG（primary）、cs.DC
系统别名	TetriServe

二、核心思想

问题定义

Diffusion Transformer（DiT）是 SD3、FLUX.1-dev、Sora 等文生图/视频服务的骨干。DiT 推理与 LLM 有三大不同：

无状态：不需要 KV cache。
计算受限：多步 denoising 每步作用于完整 latent 序列。
模型小：最大开源 DiT ~12B 参数，单张 H100 装得下。

在线服务下 (i) 请求分辨率异构（256/512/1024/2048），(ii) SLO 严格且不同（1.5–5 秒），(iii) 高分辨率单卡耗时可达分钟级 — 依赖并行才能达标。主流 xDiT 使用 固定度 sequence parallelism (SP)：小图 SP=1/2 效率高但大图慢；大图 SP=4/8 加速但小图通信开销过大。DiT 又是非抢占，一旦以某 SP 启动就占据 GPU 到结束。

论文观察：step-level scheduling（在同一 request 的不同 denoising step 之间调整并行度）可显著提高效率；但作者证明该问题为 NP-hard。

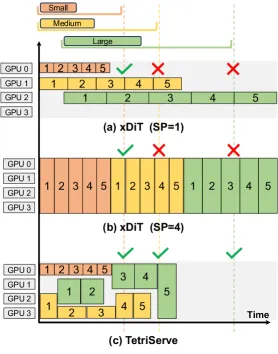

Motivation: 三请求同 SLO

解决方案概述

TetriServe 使用 round-based deadline-aware scheduler：

把连续时间离散为固定长度 $\tau$ 的轮次；
每轮内 (i) 用离线剖析的成本模型为每个待处理请求求”最小 GPU-hour 且满足 deadline”的 step 分配；(ii) 以”避免必迟到”为目标做请求打包，最大化幸存到下一轮的请求数。

三、技术架构/方法

DiT 工作负载特性

分辨率离散：{256, 512, 1024, 2048}，latent tokens 对应 {1024, 4096, 16384, 65536}，TFLOPs 从 556 到 24964，跨度 45×。
执行高度稳定：100 次运行的 CV 均 < 0.7%（即使不同 SP）——可预测。
SP 采用 Ulysses attention（NVLink 高带宽下最优）或 Ring attention。

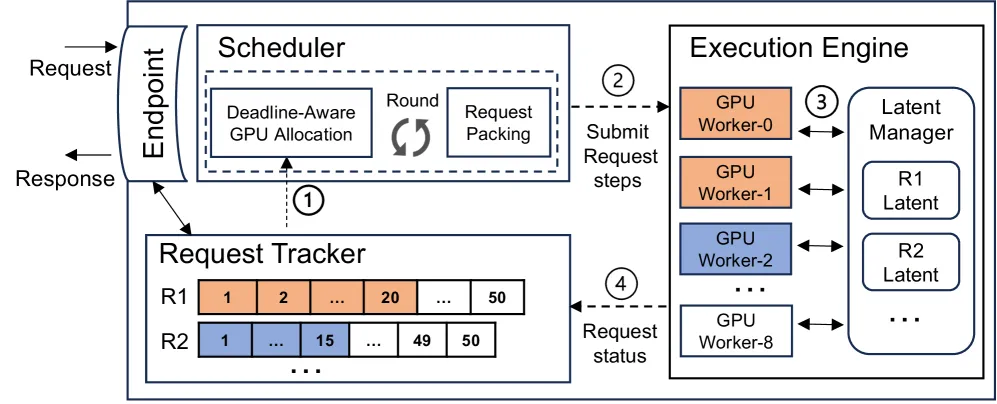

系统组件（Figure 4）

Request Tracker：分辨率、deadline、剩余步数元数据。
Scheduler：deadline-aware GPU 分配 + round-based 请求打包（C++ 实现毫秒级 control-plane）。
Execution Engine：分布式 GPU worker 池，执行 diffusion step。
Latent Manager：跨步 latent tensor 异步 Future 传输，忽略计入 deadline。

System overview

问题形式化（Section 4.1）

$N$ GPU 集群、 $R$ 个请求，每个请求 $S_i$ 个依赖 step；step $s_{ij}$ 用 $k\in\{1,2,4,\dots,N\}$ （2 的幂）个 GPU 执行时间 $T_{ij}(k)$ 。完成时间：

$C_i=\sum_{j=1}^{S_i}\bigl[Q_{ij}+T_{ij}(A_{ij})\bigr]$

目标：

$\max\sum_{i=1}^{R} I_i,\quad I_i=\mathbb{1}[C_i\le D_i]$

受 (1) step 依赖、(2) 任意 t 时刻总 GPU 分配 $\le N$ 约束。作者将单步特例 ( $S_i=1$ ) 转化为 Zero-one ILP 证明 NP-hard；因此多步 DiT serving 亦 NP-hard。

Round-Based Scheduling（Section 4.2）

将时间离散为固定 $\tau$ 的轮次。每轮：

Deadline-Aware GPU Allocation

对每个 request，最小化总 GPU-hour 同时满足 deadline：

$\min_{\{A_{ij}\}}\sum_{j=1}^{S_i}A_{ij}\cdot T_{ij}(A_{ij})\quad\text{s.t.}\quad \sum_{j=1}^{S_i}(Q_{ij}+T_{ij}(A_{ij}))\le D_i$

用 离线剖析 的 $T_{ij}(k)$ 建 lookup table；
输出每 request 一组 $(s_i^m, A_i^m)$ pairs：以分配 $A_i^m$ 执行 $s_i^m$ 步。

Request Packing

给每个 request 选择一个选项 $o$ ，本轮可完成的 step 数：

$q_i^m=\min\{s_i^m,\lfloor\tau/T_i(A_i^m)\rfloor\}$

更新剩余步： $\tilde s_i^m(o)=s_i^m-\mathbb{1}[o=m]\cdot q_i^m$ 。

必迟到判定：用最快步时 $T_i^{\min}=\min_k T_i(k)$ ，估下界

$\text{LB}_i(o)=\Bigl(\sum_m \tilde s_i^m(o)\Bigr)\cdot T_i^{\min}$

request 在下轮开始 $t_{r+1}$ 后仍可存活当且仅当 $t_{r+1}+\text{LB}_i(o)\le D_i$ 。

选项 $o$ 占用 GPU 数 $w_i(o)=A_i^m$ （ $o=$ none 时为 0）。轮内规划问题：为每个 request 至多选一个 option， $\sum_i w_i(o_i)\le N$ ，最大化幸存 request 数。

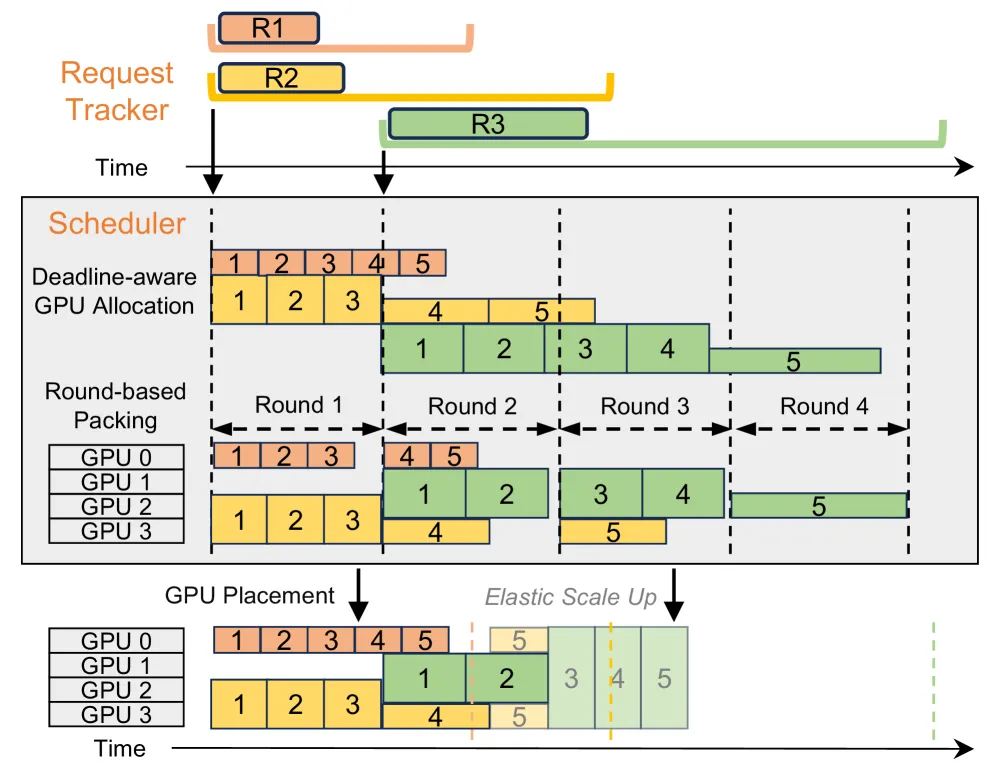

Scheduling process illustration

工程实现要点

5033 行 Python+C++，复用 xDiT / vLLM / MuxServe / SGLang 组件。
VAE Decoder 顺序执行：VAE 时间小但激活内存大，串行避免 concurrent activation。
通信组预热：为 $\binom{N}{k}$ 组合仅预热常用重叠子集（如 [0,1,2,3]、[0,2,3,4]），其他按需，平衡启动延迟与 HBM 压力。
Selective Continuous Batching：仅当 SLO 不受损时才批同分辨率小图。

四、核心创新

#	创新点	说明
1	Step-level Sequence Parallelism	首次把 SP degree 变成 step 级动态量，在同一 request 内部改变并行度
2	Round-Based Scheduler	把连续时间离散为 τ 轮次，让 NP-hard 问题在毫秒级 tractable
3	最小 GPU-hour 分配	用剖析 lookup + deadline 约束找每 request 最省 GPU-hour 的 (step, SP) 序列
4	”避免必迟到” 打包目标	用 $T_i^{\min}$ 下界筛选，把 packing 变成幸存最大化的规划
5	系统工程亮点	VAE 串行、process group 预热子集、Latent Future、C++ 控制面

五、实验结果

环境

测试床：8× H100-80GB HBM3 (NVLink 4.0, 900 GB/s)；4× A40-48GB (NVLink pair + PCIe 4.0)。
软件：CUDA 12.5、NCCL 2.22.3、PyTorch 2.4.0、xDiT。
模型：FLUX.1-dev（H100）、SD3 Medium（A40）。
数据：DiffusionDB 抽 300 prompts；Poisson 到达，默认 12 rpm。
Workload：Uniform（各分辨率等概率）与 Skewed（按 $\exp(\alpha\cdot L_i/L_{\max})$ 偏向大图）。
SLO：分辨率相关 baseline (256=1.5s, 512=2s, 1024=3s, 2048=5s)，扫描 1.0×–1.5× SLO scale。
Baseline：xDiT with SP∈{1,2,4,8}。

End-to-End SLO Attainment (Section 6.2)

Uniform 混合：TetriServe 平均比最优固定 SP 高 10%；SLO scale 1.1× 时高 28%。

Skewed 混合：平均高 15%；SLO scale 1.2× 时高 32%（最大提升）。

松 SLO（1.5×）：TetriServe 全分辨率接近 100% SAR。
紧 SLO（1.0×）：TetriServe 在总体最优；固定 SP 在个别分辨率上略优但其他分辨率大幅落后。

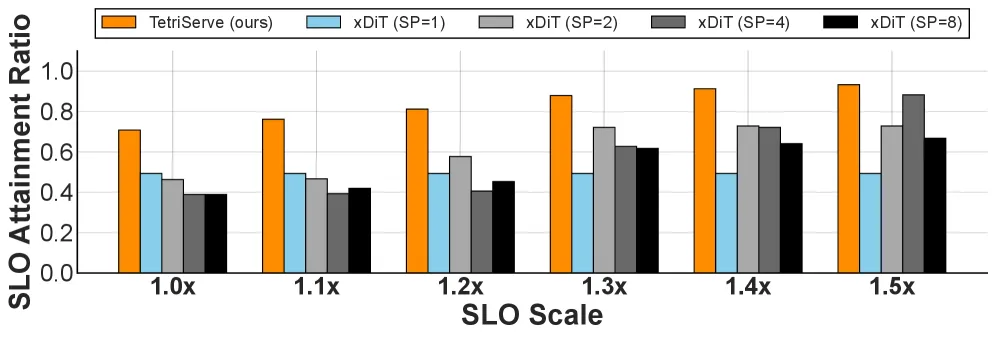

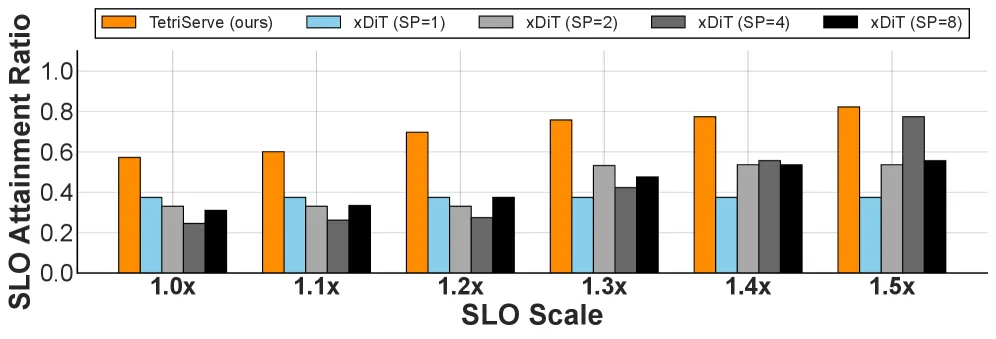

SAR Uniform SAR Skewed

Burst 稳定性 (Section 6.3)

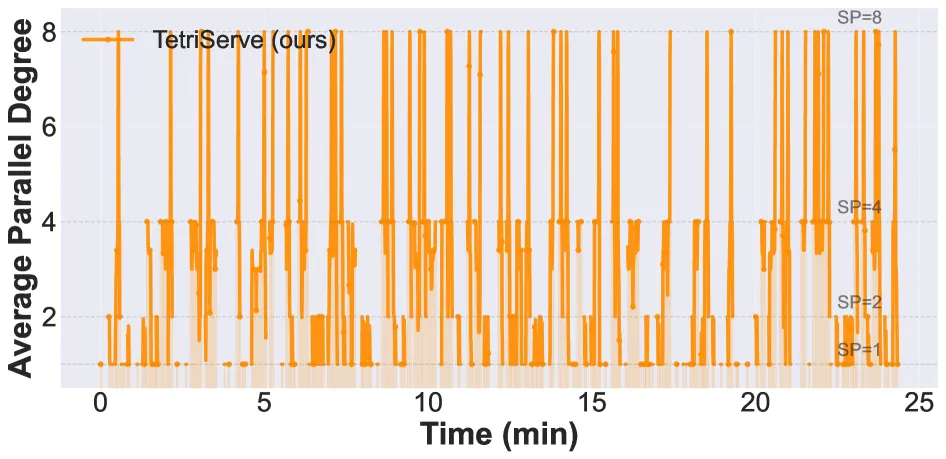

Uniform 12 rpm、1.5× SLO 下：TetriServe SAR 时序平稳；固定 SP 出现周期性掉落（utilization bubbles）。Figure 9 显示 TetriServe 在拥塞时动态提升紧急请求的 SP，非紧急请求降低 SP。

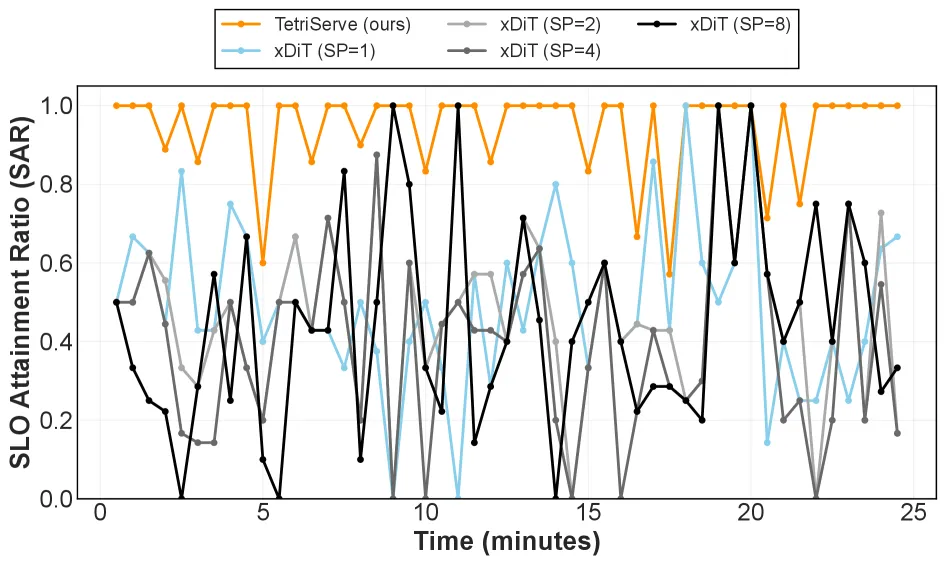

Stability Parallel degree

敏感性分析 (Section 6.4)

不同模型/GPU：SD3 on A40：Uniform / Skewed 上 TetriServe 均领先；A40 pair NVLink 导致 SP=4 通信跨 PCIe，固定 SP 表现更差。

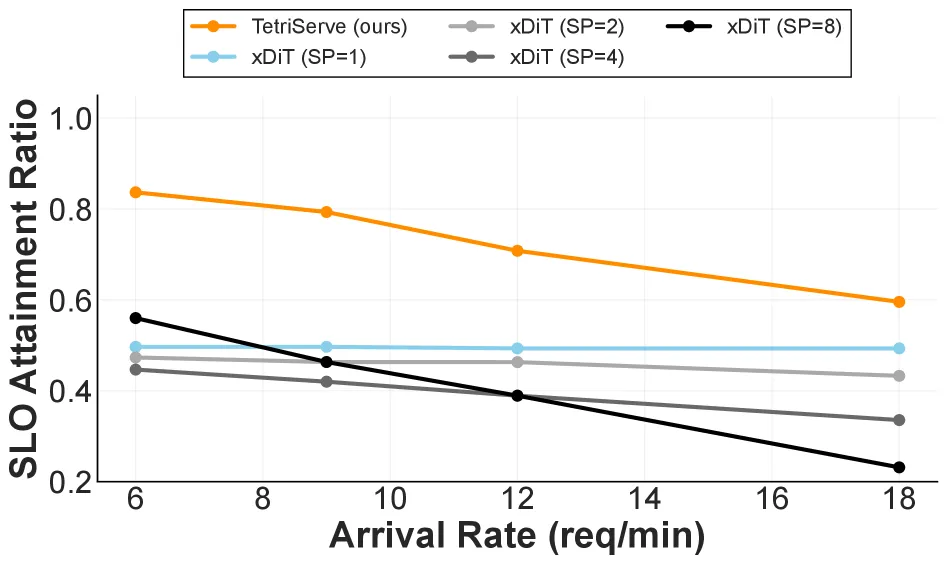

到达速率：6–18 rpm 全范围 TetriServe 优于 baseline，具有 graceful degradation。

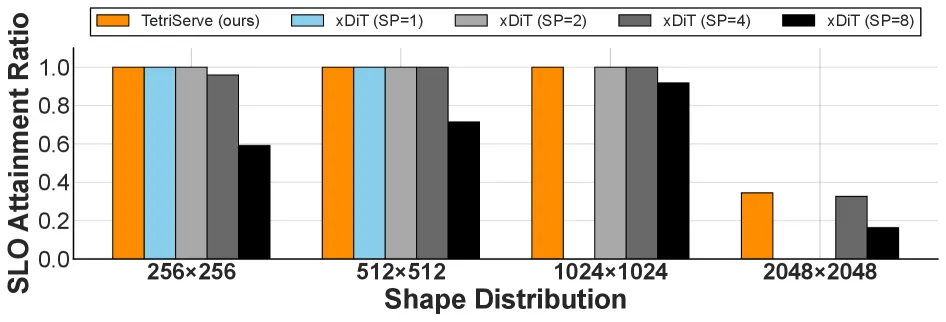

同质工作负载：单分辨率也依然领先（Figure 12），说明 step-level 动态性对同分辨率场景亦有效。

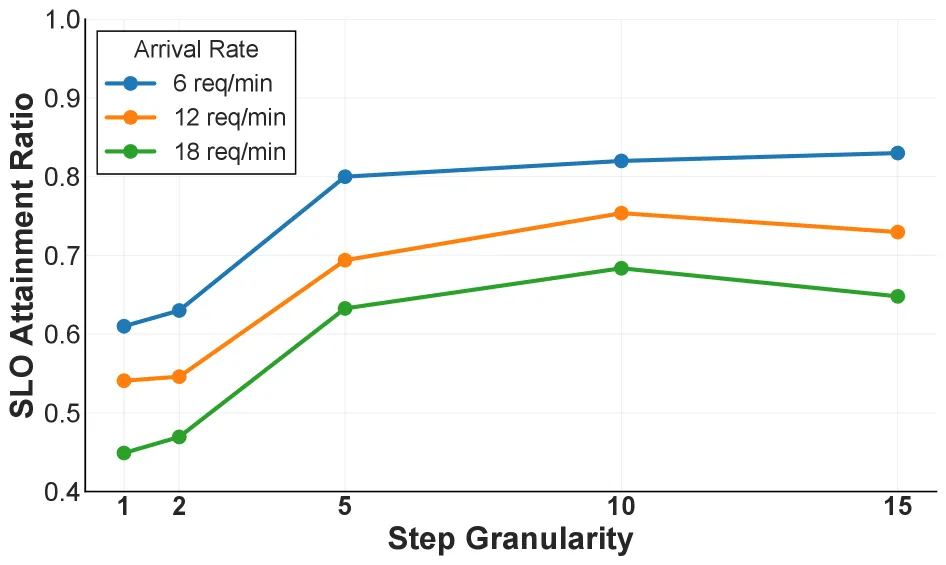

Step 粒度：太细（1 step）overhead 高，太粗（10 step）非抢占块过长；5 step 折中最鲁棒。

SD3 SAR Arrival rate Homogeneous Step granularity

DiT 缩放稳定性

Table 1 显示 100 次运行的 CV 全部 < 0.7%，剖析驱动的成本模型可行。

六、总结

核心贡献

观察并证明 DiT 在线服务下 step-level SP 调度是 NP-hard，但通过 round-based 离散化可在毫秒级 tractable。
提出 deadline-aware GPU allocation：在每轮为每 request 求最小 GPU-hour 且满足 deadline 的 (step, SP) 序列，基于离线剖析 lookup。
提出 request packing 以”最小化必迟到 request 数量”为目标，用 $T_i^{\min}$ 下界筛选每轮幸存者。
在 FLUX.1-dev/H100 与 SD3/A40 两个平台、Uniform 与 Skewed 两种 workload 下，SAR 最高提升 32%（Skewed 1.2× SLO），Uniform 1.1× 提升 28%，平均 10–15%。
系统层面：VAE 串行、process group 预热、Latent Future、C++ 控制面等工程细节使系统实用可复现（5033 LOC）。

技术影响

首次把 “step 级” 变量引入 DiT serving 的调度决策空间，为后续视频扩散、混合分辨率生成服务提供框架。
与 caching 类系统（Nirvana、MoDM）正交，可组合。
Round-based + “必迟到”下界是通用的 SLO-aware 调度模板，可迁移到其他多步、可变并行度的工作负载（例如未来的 chunked prefill、long-context batch）。

局限性

依赖离线剖析 $T_{ij}(k)$ ；模型或硬件变化需重新剖析。
目前 SP degree 限定为 2 的幂，未探索非 2 幂子集或异构 GPU 组。
VAE 串行策略在真正高负载/高并发时可能成为潜在瓶颈。
尚未评估视频生成 (Sora 类) 与更高分辨率 (4096²) 场景。
调度粒度 τ / 步粒度是配置参数，最佳值仍需按负载经验选择。

七、参考资源

arXiv 摘要页：https://arxiv.org/abs/2510.01565
HTML 全文：https://arxiv.org/html/2510.01565v1
PDF：https://arxiv.org/pdf/2510.01565
图表索引：figures/2510.01565-tetriserve/README.md
相关工作：xDiT (2024)、DDiT (2025)、Nirvana (NSDI’24)、MoDM (2025)、vLLM (SOSP’23)、SGLang、MuxServe (ICML’24)、DeepSpeed Ulysses、Ring Attention
