GraphMend: Code Transformations for

Source-Level Compiler Technique to Eliminate FX Graph Breaks

GraphMend: Code Transformations for Fixing Graph Breaks in PyTorch 2

一、论文概述

项目内容
标题GraphMend: Code Transformations for Fixing Graph Breaks in PyTorch 2
作者Savini Kashmira, Jayanaka Dantanarayana, Thamirawaran Sathiyalogeswaran, Krisztian Flautner, Lingjia Tang, Jason Mars
机构University of Michigan
论文arXiv:2509.16248
代码基于 Jaseci 框架
发布2025-09-17 (v3: 2026-04-30)
许可CC BY 4.0

二、核心思想

问题定义

PyTorch 2 引入 TorchDynamo 和 TorchInductor 实现即时图编译，但动态控制流和不支持的 Python 构造经常将模型分割成多个 FX 图（graph breaks）。这些片段导致：

  1. 频繁回退到 eager 模式：每次 graph break 都需要回退到 Python 执行
  2. 昂贵的 CPU-GPU 同步：需要 cudaDeviceSynchronize + D2H memcpy
  3. 优化机会丧失：TorchInductor 无法跨 break 边界进行内核融合

解决方案概述

GraphMend 是一种源码级编译器技术，在执行前分析和转换源代码，消除因动态控制流和 Python 副作用导致的 graph breaks。核心设计：

  1. 谓词化数据依赖控制流：用 torch.where/torch.cond 重写 if/else
  2. 延迟副作用：将 print/logger 调用移到函数末尾
  3. 谓词化验证守卫：用 torch._assert_async 替换 torch.equal 验证

三、技术架构

整体框架图

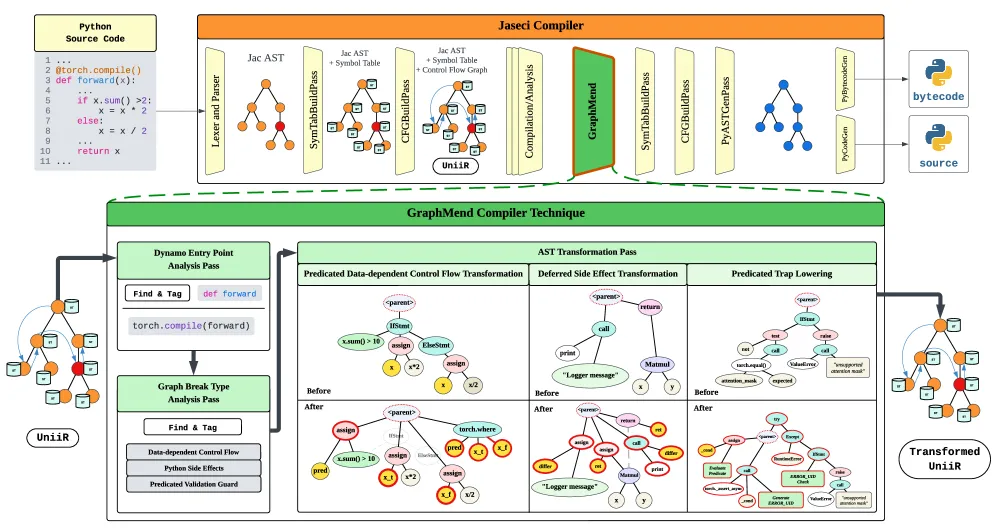

编译器管线集成

GraphMend 集成在 Jaseci 编译管线中：

  1. Python 源码 → UniiR（统一中间表示，含 AST、符号表、CFG）
  2. GraphMend 分析入口点、检测 graph breaks、应用 AST 转换
  3. 转换后的代码进入 TorchDynamo 字节码分析

核心转换

转换 1：谓词化数据依赖控制流

数据流重写

问题：if x.sum() > 0: 依赖 tensor 数据，Dynamo 无法安全评估 解决：用 torch.where 重写，保持计算在单个 FX 图中

# 原始代码（graph break）
if x.sum() > 0:
    return x * 2
else:
    return x * 3

# 转换后（无 graph break）
return torch.where(x.sum() > 0, x * 2, x * 3)

转换 2：延迟副作用

问题：print()/logger 调用与 Python 运行时交互，无法在函数式图中表示 解决：将副作用操作延迟到图执行后

# 原始代码（graph break）
x = torch.relu(x)
print("tensor:", x)  # graph break
return torch.sin(x)

# 转换后（无 graph break）
x = torch.relu(x)
to_print = "tensor:", x  # 分配到 buffer
y = torch.sin(x)
print(to_print)  # 在追踪结束后打印
return y

转换 3：谓词化验证守卫

问题：torch.equal(a, b) 返回 Python bool，导致 graph break 解决：用 torch._assert_async 替换，保持 tensor 操作在图内

# 原始代码（graph break）
if not torch.equal(attention_mask, expected):
    raise ValueError("unsupported attention mask")

# 转换后（无 graph break）
_meta_ok = (attention_mask.shape == expected.shape
            and attention_mask.dtype == expected.dtype)
_cond = (
    (attention_mask == expected).all()
    if _meta_ok
    else torch.tensor(False, device=attention_mask.device)
)
torch._assert_async(_cond, 'unsupported attention mask')

为什么字节码级转换困难

  • 控制流模糊：if/else 和 while 循环都变成 POP_JUMP 指令，难以区分
  • 数据流分析困难：Python 使用栈模型，中间值无显式命名
  • 副作用追踪：需要符号绑定信息判断是内置函数还是用户重定义

模型组件

组件说明关键特性
Jaseci IR统一中间表示（UniiR）AST + 符号表 + CFG
入口点分析识别模型入口函数追踪调用链
Graph Break 检测识别三类 break 原因控制流/副作用/验证
AST 转换三种代码重写规则谓词化/延迟/断言
TorchDynamo 集成转换后代码进入标准管线无修改编译流程

四、核心创新

创新点说明理论/实验依据
源码级转换在 AST 层面消除 graph breaks，保留完整语义字节码级转换信息丢失严重
三类 break 覆盖数据依赖控制流 + 副作用 + 验证守卫覆盖 73% 的真实 graph breaks
PyTorch 2 完全兼容无需修改 TorchDynamo/Inductor，作为前置 pass与标准编译管线无缝集成
低编译开销冷运行 2.9% 开销，缓存后 0.9%一次性成本，完全摊销
无额外 IR直接在 Python AST 上操作避免 TensorSSA 等系统的基础设施开销

五、代码实现分析

  • 实现基础: Jaseci 编译框架
  • IR: UniiR（统一中间表示）
  • 转换目标: Python AST（抽象语法树）
  • 集成方式: 作为 TorchDynamo 字节码分析前的预处理 pass

六、实验结果

基准测试

测试环境: NVIDIA RTX 3090 和 A40 GPU，TorchInductor 后端

模型选择: 195 个 HuggingFace 模型中 27 个存在 graph breaks

Graph Break 修复效果

指标结果
修复模型数21/27 完全修复，3/27 部分修复
修复 break 数107/147 (73%)
未修复原因tensor.item() 和动态 shape 操作

冷启动加速

模型冷启动加速
平均5x
最高25x
最低2x

冷启动加速来自减少 CUDA graph 录制次数（每个 break 一个独立录制）。

稳态加速

模型稳态加速
范围1.05x ~ 1.34x
数据依赖 break最大收益（消除 D2H 同步）
logger-only break1.05-1.09x
tiny-random-Pegasus1.34x（模型小，break 占比大）

吞吐量提升

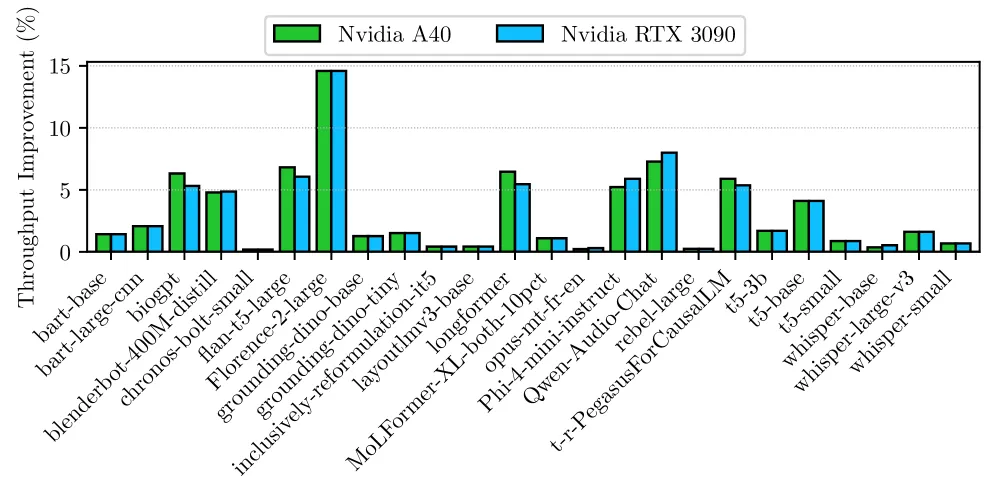

吞吐量提升

模型类型吞吐量提升
Florence-2-large (VLM)15%（非自回归，前向传播占比大）
Qwen-Audio-Chat8%
Phi-4-mini-instruct5%
整体范围最高 15%

分析器追踪

分析器追踪

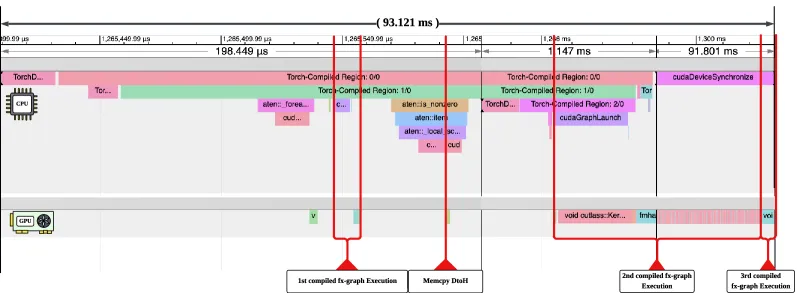

原始模型：3 个独立 CUDA graph，中间有 GPU 空闲 修复模型：1 个连续 CUDA graph，无中断

内核融合

内核融合

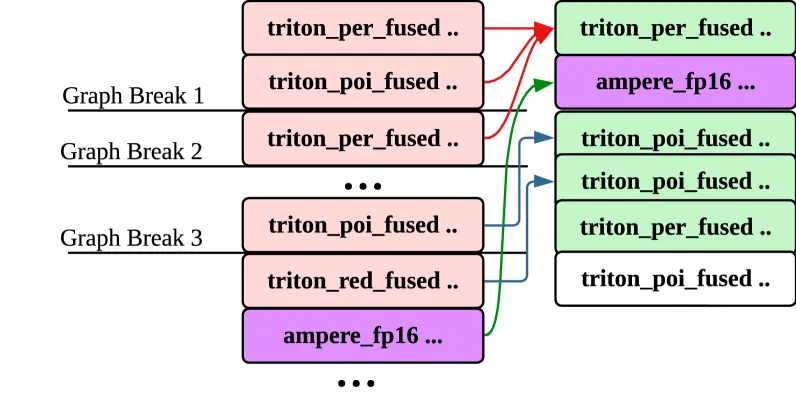

Phi-4-mini-instruct 模型：

  • 原始：404 个内核
  • 修复：393 个内核（减少 11 个）
  • 三个小内核合并为一个融合内核

编译开销

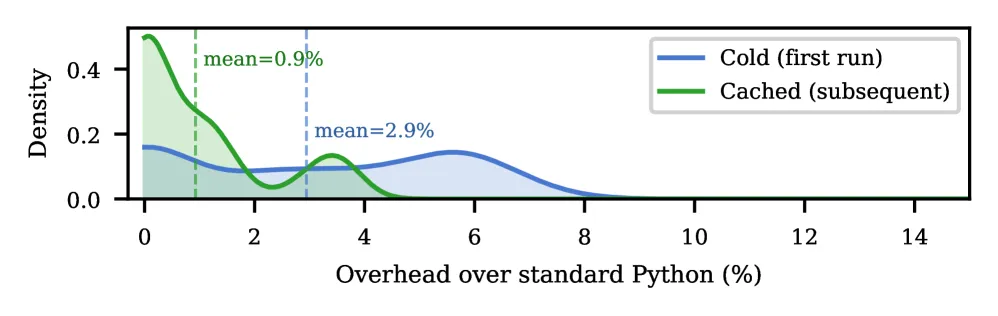

编译开销

场景开销
冷运行平均 2.9%
缓存运行平均 0.9%

与现有方法对比

特性AutoGraphMagPyTensorSSAGraphMend
源码级语义分析✓✓✗✓
PyTorch 2 兼容✗✗✗✓
副作用处理✗✗✗✓
无需额外 IR✓✓✗✓
运行前转换✓✗✓✓

七、相关工作

PyTorch 编译演进

  • TorchScript：AOT 图捕获，但难以处理动态控制流
  • TorchDynamo：字节码级图捕获，但 graph breaks 仍频繁
  • TorchInductor：后端编译器，假设大图可用

源码级转换

  • AutoGraph：TensorFlow 的源码级图生成，不兼容 PyTorch 2
  • MagPy：替换 TorchDynamo，从运行时 trace 重建图
  • TensorSSA：自定义 SSA-based IR，基础设施开销大

编译器基础设施

  • XLA、TVM、MLIR：IR-based 优化，假设大图可用
  • GraphMend 专注于最大化图连续性，使这些优化更有效

八、总结

核心贡献

  1. 提出 GraphMend，源码级编译器技术消除 PyTorch 2 的 FX graph breaks
  2. 设计三种 AST 转换覆盖数据依赖控制流、副作用、验证守卫
  3. 在 27 个 HuggingFace 模型上消除 73% 的 graph breaks
  4. 实现最高 25x 冷启动加速和 15% 吞吐量提升
  5. 编译开销可忽略（冷运行 2.9%，缓存 0.9%）

技术影响

  • 作为 PyTorch 2 编译管线的前置 pass，无需修改现有基础设施
  • 使 TorchDynamo 能捕获更大、更完整的 FX 图
  • 为 serverless LLM serving 场景显著减少冷启动延迟
  • 启发更多源码级优化技术应用于 PyTorch 生态

局限性

  • 无法处理 tensor.item() 和动态 shape 操作导致的 graph breaks
  • 仅覆盖三类常见 break 原因，其他原因需要单独处理
  • 基于 Jaseci 框架实现，与 PyTorch 原生集成需要额外工作
  • 吞吐量提升受 Amdahl 定律限制（非前向传播部分无法优化）

九、参考资源

  • 论文: arXiv:2509.16248
  • 相关工作:
    • TorchDynamo (Ansel et al., 2024) - PyTorch 2 字节码级图捕获
    • AutoGraph (Moldovan et al., 2019) - TensorFlow 源码级图生成
    • MagPy (Zhang et al., 2024) - 替换 TorchDynamo 的运行时 trace
    • TensorSSA (Ma et al., 2024) - SSA-based IR 张量分析
    • Jaseci (Mars et al., 2023) - 编译框架
