RailX: A Flexible, Scalable, and Low-Cost Network Architecture for Hyper-Scale LLM Training Systems

一、论文概述

项目	内容
标题	RailX: A Flexible, Scalable, and Low-Cost Network Architecture for Hyper-Scale LLM Training Systems
作者	Yinxiao Feng, Tiancheng Chen, Yuchen Wei, Siyuan Shen, Shiju Wang, Wei Li, Kaisheng Ma, Torsten Hoefler
机构	鹏城实验室、Tencent AI Lab、ETH Zurich、清华大学
论文	arXiv:2507.18889
代码	无公开代码（含模拟器）
发布	2025-07-25
许可	arXiv 非独占分发许可
规模	25 页，21 张图，6 张表

二、核心思想

问题定义

随着 LLM 规模持续增长（如 LLaMA-3 405B 需要 16K H100 GPU），传统网络架构面临三大挑战：

网络架构	核心问题
Fat-Tree	高基数交换机昂贵，扩展到超大规模时成本急剧上升
Torus	二分带宽不足，无法支持 All-to-All 通信（如 MoE）
HammingMesh	本地带宽受限，路由跳数多

核心矛盾：现有拓扑在可扩展性、二分带宽、成本三者之间无法同时最优。

解决方案概述

RailX 提出了一种基于**哈密顿分解（Hamiltonian Decomposition）**的电路交换网络架构，通过三个核心创新解决上述挑战：

Rail-Ring 互连：利用哈密顿分解将完整图的边分配到 k-1 个 rail 环上，构建超大规模 All-to-All 拓扑
2D 组织电路交换：节点和光开关物理上 2D 排列，支持超过 100K 芯片的平面交换层
维度分裂（Dimension Splitting）：灵活分配带宽到不同并行维度（TP/CP/EP/DP/PP）

三、技术架构

整体框架图

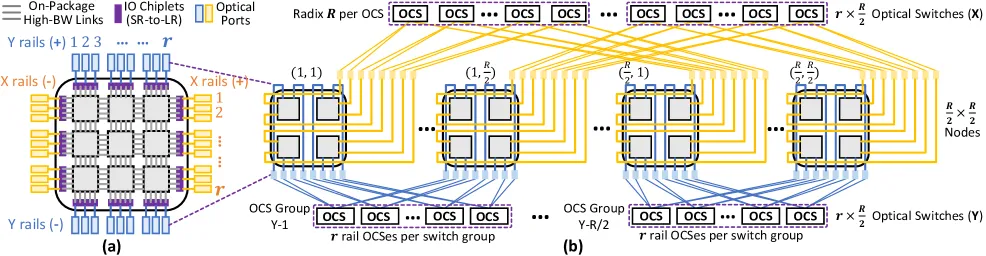

RailX架构概览

RailX 的物理架构分为三个层次：

┌─────────────────────────────────────────────────────────────────┐
│                    RailX Physical Architecture                  │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐            │
│  │   Chip      │  │   Node      │  │   System    │            │
│  │  (m×m mesh) │──│ (r×r OCS)   │──│ (R/2 × R/2) │            │
│  └─────────────┘  └─────────────┘  └─────────────┘            │
│                                                                 │
│  Layer 1: 芯片内     Layer 2: 节点间     Layer 3: 系统级         │
│  2D-mesh 高带宽      光电路交换          2D 排列                 │
│  (UCIe/UALink)      (OCS)              (R²/4 × R²/4 节点)     │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘

核心创新：Rail-Ring 互连

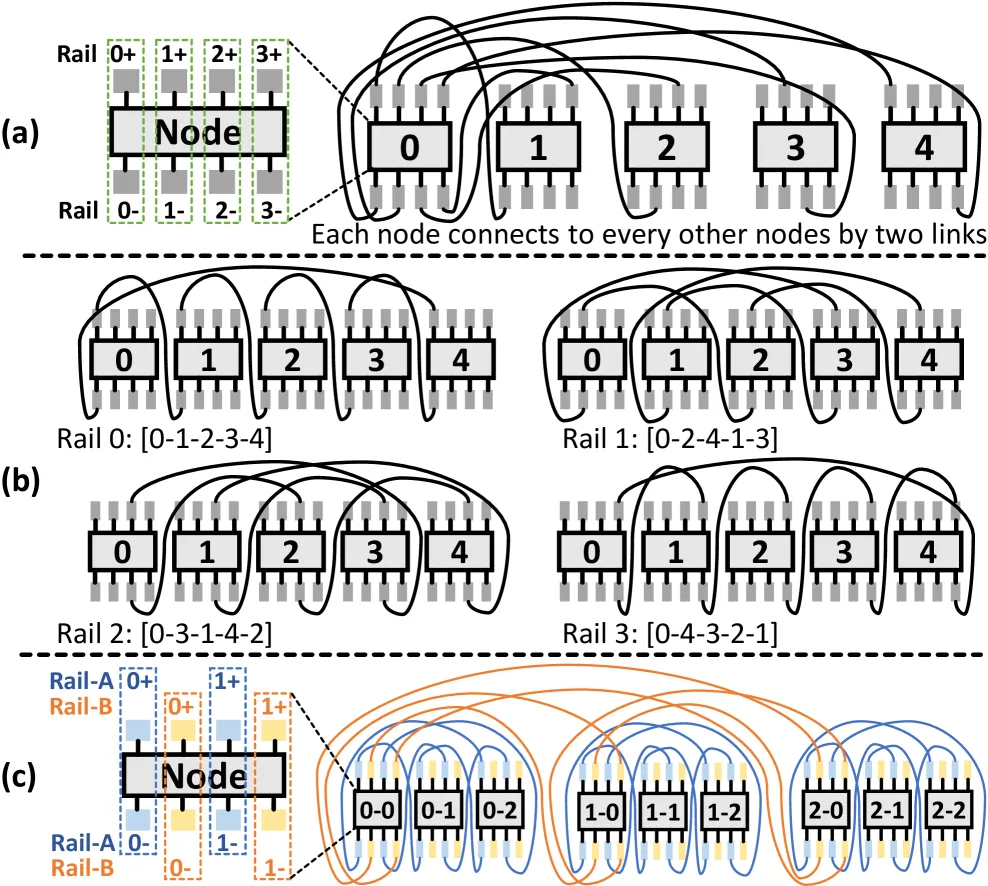

Rail-Ring互连

哈密顿分解定理（Lemma 3.1）：

给定一个具有 k-1 个 rail 的节点（每个 rail 有 +/- 两个端口），k 个节点的 All-to-All 拓扑可以通过 k-1 个 rail 环构建。任意两个节点 (A,B) 在两个不同的 rail 环 ra 和 rb 上直接连接。

关键性质：

直径短：仅 2 个 hop 即可到达任意节点
二分带宽高：支持 All-to-All 通信
可扩展：k 个节点需要 k-1 个 rail

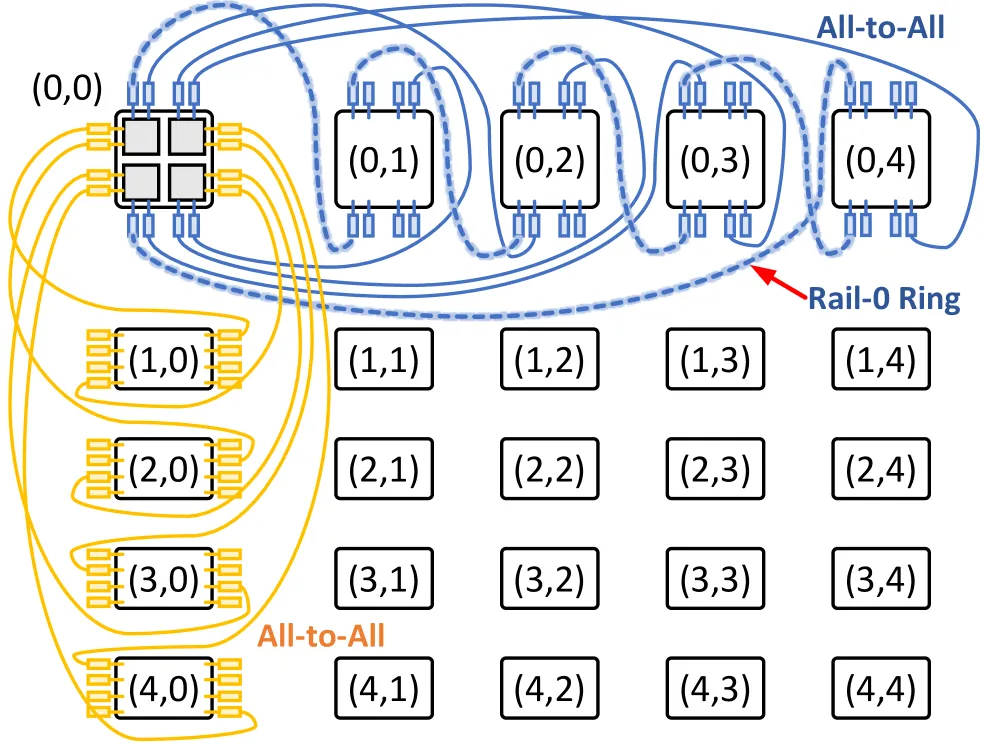

拓扑配置

RailX 支持三种基础拓扑配置：

拓扑	可扩展性	直径	二分带宽	适用场景
2D-Torus	(R/2)²m²	R	16n/(Rm)	All-Reduce 流量
2D-HyperX	(r+1)²m²	2	2n/m	All-to-All 流量
Dragonfly	(r+1)(R/2)m²	3	2n/m	混合流量

高维异构并行映射

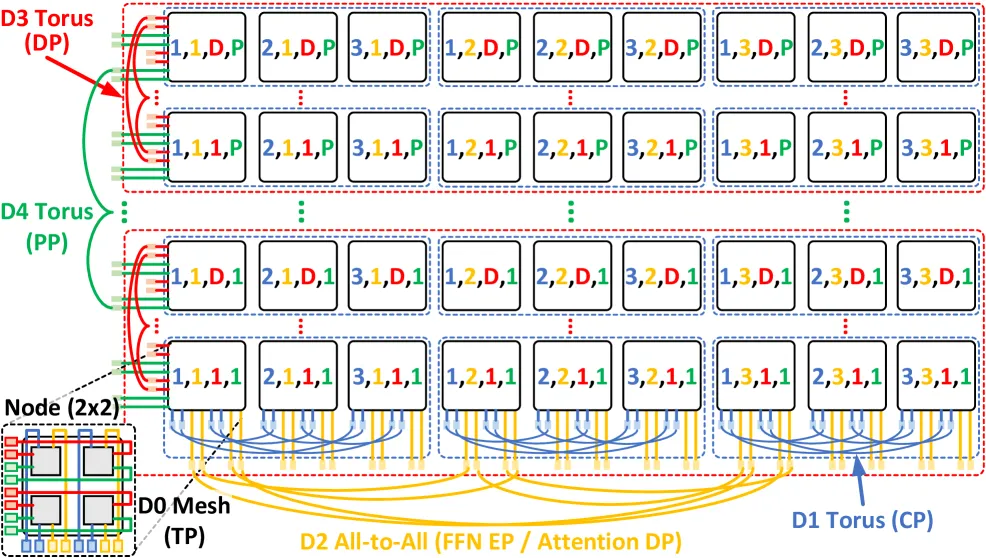

高维并行映射

RailX 支持 5D 异构并行（TP × CP × EP × DP × PP），通过维度分裂灵活分配带宽：

节点 rail 分配示例（n=9, r=63）：
┌─────────────────────────────────────────┐
│  X-rail (63 rails):                      │
│  ├── TP: 2 rails (最内层，最高带宽)       │
│  ├── CP: 4 rails                         │
│  └── DP: 1 rail                          │
│  Y-rail (63 rails):                      │
│  ├── EP: 8 rails                         │
│  └── PP: 1 rail                          │
└─────────────────────────────────────────┘

通信算法

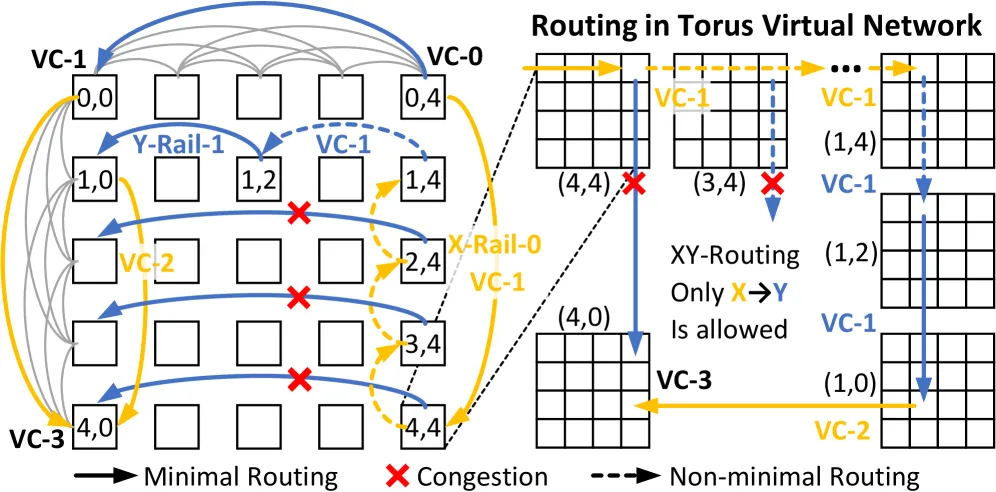

点对点路由

RailX 在 HyperX 拓扑上使用最小路由算法，额外需要在本地 2D-mesh 上路由。关键性质：

路由跳数：最多 2(m/2-1) + (m-1) 内部跳
无死锁：通过增加虚拟通道数（VC = do + 1）
支持确定性和自适应路由

集合通信

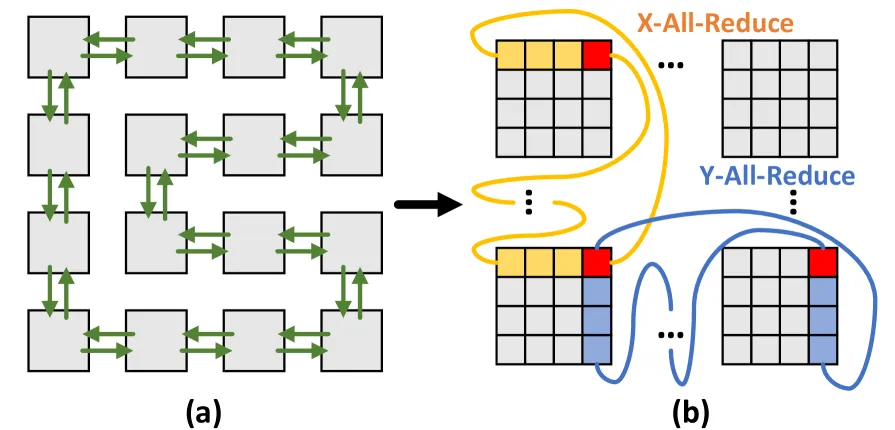

All-Reduce

2D-Ring-based All-Reduce：

$T_{\text{2D-Ring}} \approx 4mp\alpha + \frac{V}{2nB}$

其中：

p: 处理器数量
α: 光学跳延迟
V: 数据量
nB: 每芯片边总带宽

层次化 All-Reduce：

本地 2D-mesh 上使用双向环
全局使用 2D-ring 算法
充分利用芯片内高带宽

映射与调度

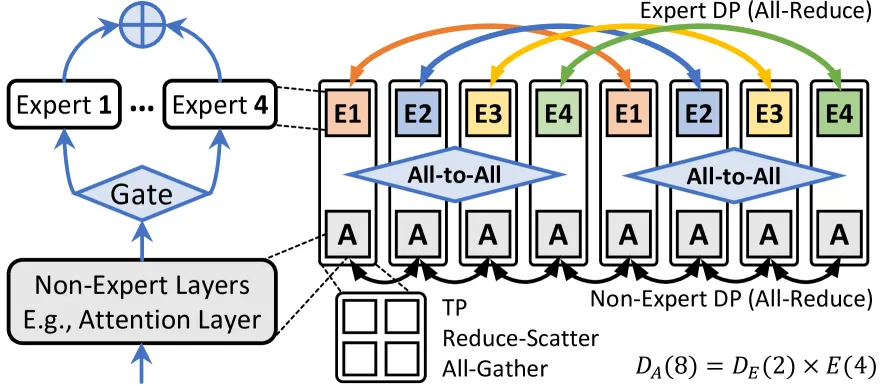

Expert并行

静态分配

目标：最小化实际训练时间

$T_{\text{Actual}} \approx T_{\text{Comp}} + \max\{T_{\text{Comp}}^*, T_{\text{Comm}}^*\} + T_{\text{Comm}}$

其中 TComp*/TComm* 是可与计算重叠的通信时间。

动态分配

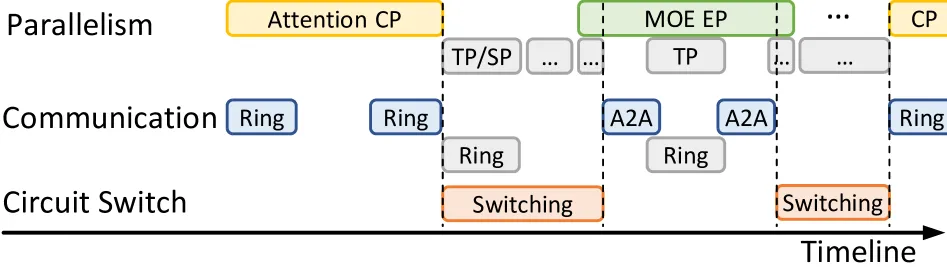

电路交换动态分配

利用电路交换的可重构性，在训练迭代间动态调整带宽分配：

CP 和 EP 通信不重叠，间隔约几毫秒
可在训练过程中重新配置 OCS
两个通信均可独占一个物理维度的全部带宽

四、核心发现

成本对比

拓扑	规模	成本	每注入带宽成本	全局带宽成本比
2-Tier Fat-Tree	2,048	$415.9M	1×	1×
1:3 Tapered FT	3,072	$395.7M	0.65×	1.90×
TPUv4	4,096	$185.7M	0.22×	5.52×
RailX4Mesh	65,536	$751.1M	0.06×	0.45×
RailX7Mesh	200,704	$1,314.4M	0.03×	0.45×
4-Tier Fat-Tree	196,608	$83,718M	2.10×	2.10×

关键发现：

RailX 每注入/All-Reduce 带宽成本不到 Fat-Tree 的 10%
RailX 每二分/All-to-All 带宽成本不到 Fat-Tree 的 50%
仅需 ~$1.3B 即可互连 200K 芯片，带宽达 1.8TB

All-to-All 性能

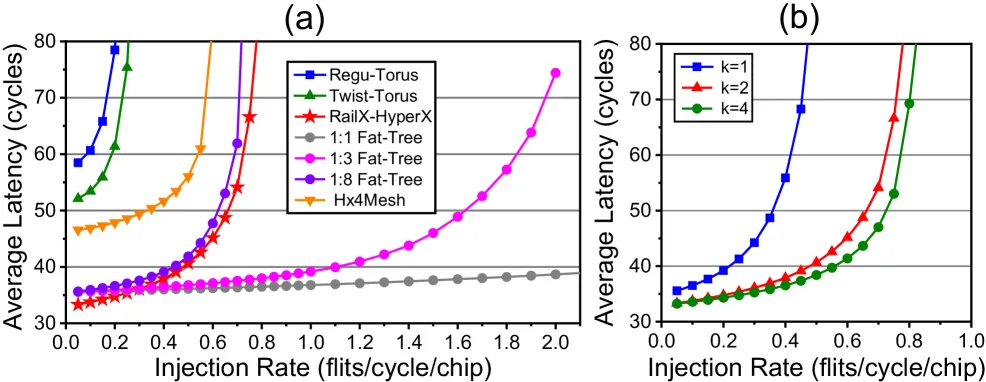

All-to-All性能

RailX 达到 0.8 flits/cycle/chip 吞吐量，接近理论最大值 1.0
在 1.3K 芯片规模下，比其他拓扑具有更高的成本效益
内部带宽是关键：2× 内部带宽即可接近最优性能

All-Reduce 性能

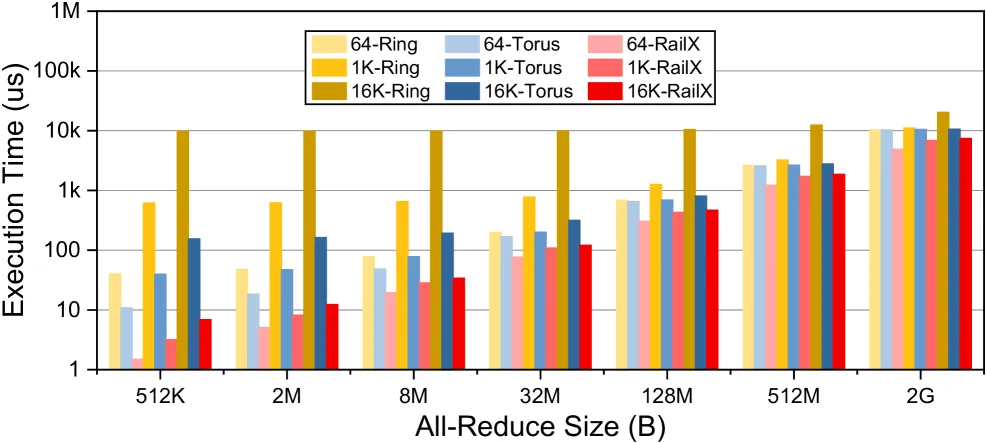

All-Reduce性能

层次化 2D-Torus 算法在 RailX 上始终表现最佳
大规模 All-Reduce：各算法接近带宽最优
小规模 All-Reduce：层次化算法显著优于 1D-ring

带宽分配探索

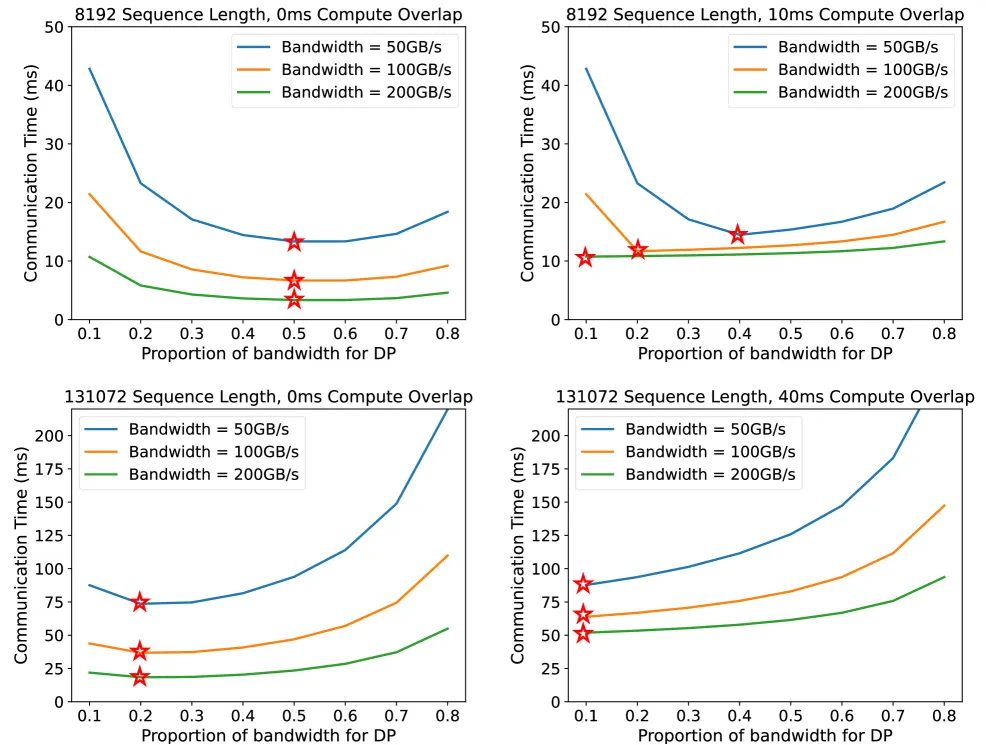

带宽分配

小序列长度：更多带宽分配给 DP
大序列长度：更多带宽分配给 CP
考虑计算/通信重叠后，应进一步增加 CP 带宽

可靠性与可用性

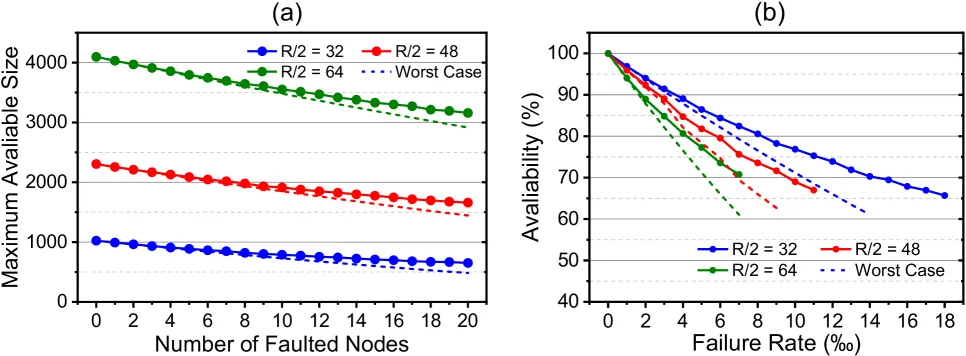

可靠性

故障节点导致行和列断开
最大可用规模随故障节点数线性下降
典型故障率 0.1% 时，可用性 >90%
支持 MLaaS 场景下的灵活调度

五、实验设置

评估方法

方法	说明
分析模型	硬件验证的分析模型，估计计算和通信
周期级模拟器	基于 CNSim 框架，支持微架构建模
Trace 合成	由分析模型生成通信流量

模拟器配置

参数	值
外部带宽	1 flit/cycle（64 Gb/s）
内部带宽	k × 外部带宽
缓冲区大小	16 flits/VC
外部延迟	10 cycles
内部延迟	1 cycle

成本模型

组件	价格
400G 被动铜缆	$250
400G 有源光收发器	$1,000
64 端口 400G 包交换机	$35K
128 端口 OCS	$35K

六、核心创新

创新点	说明	理论/实验依据
哈密顿分解互连	k-1 个 rail 环构建 All-to-All	Lemma 3.1，图论基础
2D 组织 OCS	节点和光开关 2D 排列	支持 100K+ 芯片
维度分裂	灵活分配带宽到并行维度	支持 5D 异构并行
电路交换动态重配	训练迭代间调整拓扑	CP/EP 动态带宽分配
层次化集合通信	本地 2D-mesh + 全局 2D-ring	充分利用高带宽

七、相关工作对比

工作	拓扑	成本	可扩展性	本文差异
Fat-Tree (NVIDIA DGX)	树状	高	中	RailX 成本 <10%
TPUv4	3D-Torus+OCS	中	中	RailX 2D 组织，更高带宽
HammingMesh	2D-mesh	低	中	RailX 内部带宽更高
TopoOpt	可重构	中	中	RailX 基于哈密顿分解

八、总结

核心贡献

提出 RailX 网络架构：基于哈密顿分解的电路交换网络，支持超大规模 LLM 训练
实现极低成本：每注入/All-Reduce 带宽成本不到 Fat-Tree 的 10%
支持灵活并行：维度分裂方法支持 5D 异构并行的灵活映射
验证超大规模：支持超过 200K 芯片的互连，仅需 ~$1.3B
支持 MLaaS：电路交换允许灵活调度和故障绕过

技术影响

成本优化：为超大规模 LLM 训练提供经济高效的网络解决方案
架构创新：哈密顿分解理论在网络设计中的首次应用
产业应用：可指导下一代 AI 集群的网络架构设计
学术价值：建立了拓扑理论与实际网络设计的桥梁

局限性

电路交换延迟：OCS 重配置需要毫秒级时间，不适合细粒度动态调整
故障影响：2D 组织导致故障节点影响整行整列
实现复杂度：哈密顿分解的物理布线可能增加制造难度
成本估算：基于公开价格，实际成本可能有偏差
未实测：评估基于模拟器，未在真实硬件上验证

九、参考资源

论文: arXiv:2507.18889
相关系统:
- NVIDIA DGX - Fat-Tree 网络
- TPUv4 - 3D-Torus+OCS
- HammingMesh - 2D-mesh 网络
关键理论:
- Hamiltonian Decomposition (Tillson, 1980) - 图论基础
- HyperX (Ahn et al., 2009) - k-D 拓扑
- Dragonfly (Kim et al., 2008) - 低直径拓扑
相关论文:
- Rail-Only (Wang et al., 2024) - 2D Fat-Tree
- TopoOpt (Wang et al., 2023) - 拓扑优化
- CASSINI (Rajasekaran et al., 2024) - 调度方法
