LIMINAL: Exploring The Frontiers of LLM Decode Performance

一、论文概述

项目	内容
标题	LIMINAL: Exploring The Frontiers of LLM Decode Performance
副标题	Efficient LLM Inference: Bandwidth, Compute, Synchronization, and Capacity are all you need
作者	Michael Davies, Neal Crago, Karthikeyan Sankaralingam, Christos Kozyrakis
机构	NVIDIA Research
论文	https://arxiv.org/abs/2507.14397
代码	未公开
发布	arXiv:2507.14397, July 18, 2025
许可	CC-BY-4.0

二、核心思想

问题定义

大型语言模型（LLM）的推理性能极限在哪里？自回归解码（auto-regressive decoding）阶段面临硬件层面的多重瓶颈：内存带宽有限、内存容量不足、分布式同步延迟过高。现有研究多为特定硬件配置的”点研究”（point studies），难以揭示根本性的性能边界。

解决方案概述

本文提出了 LIMINAL（LLM Inference Memory-bandwidth And Latency）——一个硬件无关的分析性能模型。该模型将应用抽象为依赖算子（characterized by data volume, compute, and synchronization needs），将硬件抽象为计算能力、内存带宽、内存容量和片间同步延迟。通过解析方程表达性能和能效，可以在广泛的当前、近未来和假设硬件配置上系统探索 LLM 推理性能。

模型在现有硬件上的验证显示平均绝对误差为 7.6%。

五大硬件真相（Non-negotiable Hardware Truths）

1. 内存容量是第一挑战：Llama-405B 在 64K 上下文下单用户消耗 15.75 GB KV-cache，32 用户批次膨胀至 504 GB。包括模型权重在内，至少需要 385 GB 系统内存。
2. 内存带宽是第二挑战：HBM3e 系统对 Llama-405B 约 750 user TPS 见顶；将带宽翻 4 倍（HBM4/3D-DRAM/SRAM）可获得约 3× 提升，达到 1500-2800 user TPS（128K 上下文）。

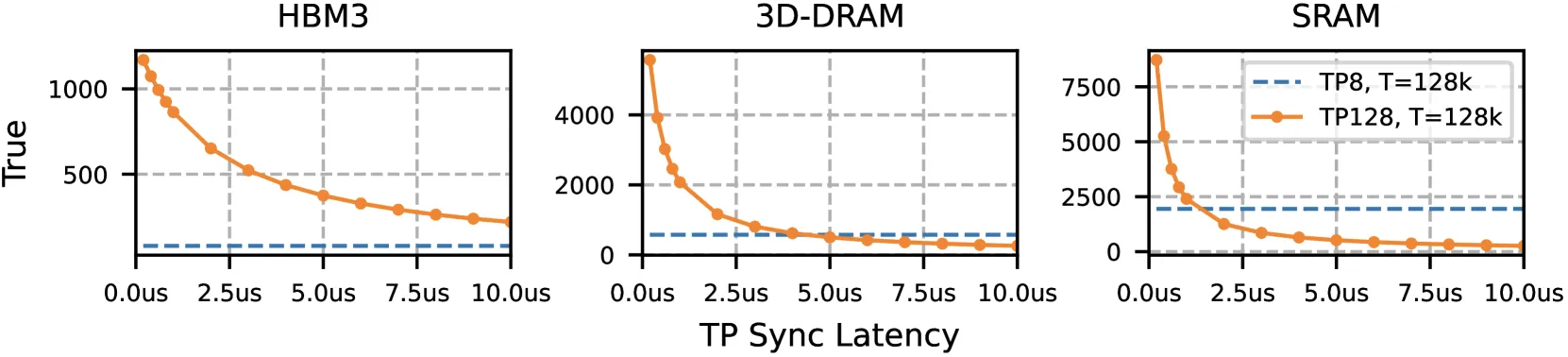

3. 同步延迟是隐形守门员：64-128 芯片系统的 sub-μs all-reduce 对于利用高内存带宽至关重要。
4. 系统级能效设定关键权衡：DRAM 设计在 TPS/$ 或 TPS/Watt 方面显著优于 SRAM 设计和晶圆级集成。
5. >10,000 TPS 需要算法突破：达到 10,000+ user tokens/sec 不仅需要硬件进化，还需要减少模型规模/上下文长度或引入更多并行性的算法改进。

三、技术架构

LIMINAL 模型框架

LIMINAL 将 LLM 推理分解为三个核心延迟分量：

T_Batch = max{T_Compute, T_Mem} + T_Exposed

TPS_User = 1 / T_Batch
TPS_System = N_PP * B / T_Batch

核心公式

计算延迟 (Compute Latency, Seconds/Token):

$T_{Compute} = \frac{Batch \times TensorOps}{SystemPeakTensorCompute} + \frac{Batch \times ScalarOps}{SystemPeakScalarCompute}$

内存延迟 (Memory Latency, Seconds/Token):

$T_{Mem} = \frac{Batch \times KVBytes + ModelBytes}{SystemAggregateMemoryBandwidth}$

暴露延迟 (Exposed Latency):

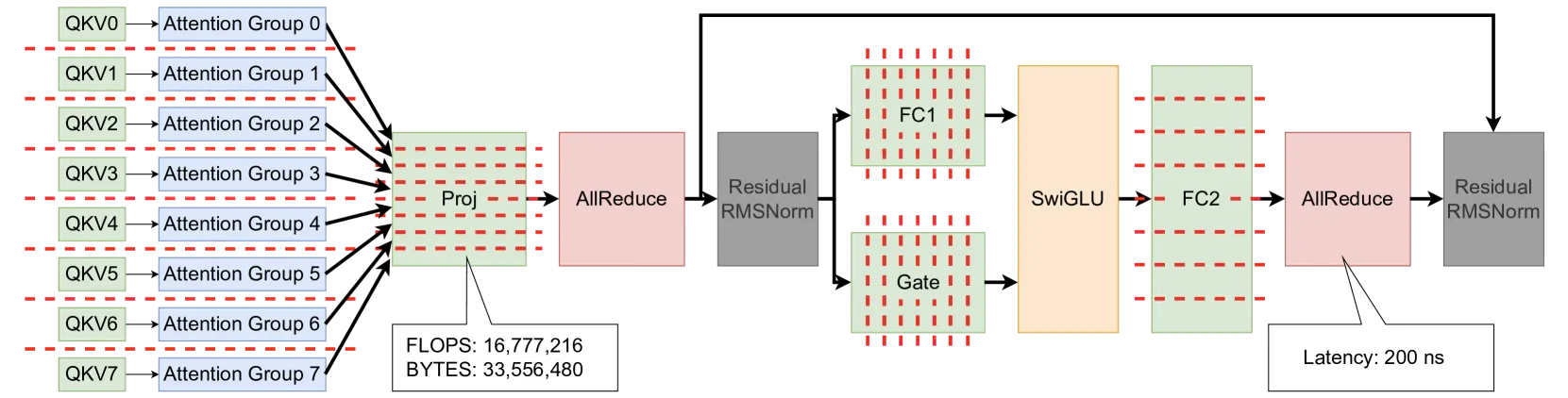

$T_{Exposed, Sync} = T_{TPSync} \times (SyncOpsPerLayer) \times N_{layers} + T_{PPSync} \times N_{PP}$

其中：

• 假设每层 3 次同步操作（context parallelism + head parallelism + FFN tensor parallelism）
• 少于 16 芯片时：$T_{TPSync} = 200\text{ ns}$
• 超过 16 芯片时：$T_{TPSync} = 1.5\ \mu\text{s}$
• Pipeline 单跳通信：$T_{PPSync} = 100\text{ ns}$

Mini Batch Latency:

$T_{Batch} = \max\{T_{Compute}, T_{Mem}\} + T_{Exposed}$

评估的硬件配置

配置	内存带宽	计算	容量	说明
xPU-HBM3	4 TB/s	2.25 PFLOPS/s	96 GB	基于 Blackwell GPU (HBM3e)
xPU-HBM4	18 TB/s	2.25 PFLOPS/s	192 GB	HBM4
xPU-3D-DRAM	30 TB/s	2.25 PFLOPS/s	36 GB	先进 3D 堆叠 DRAM
xPU-SRAM	117 TB/s	1.13 PFLOPS/s	512 MB	纯片上 SRAM
xPU-COWS	2250 TB/s	28.13 PFLOPS/s	11 GB	集合通信优化晶圆级集成

评估的模型

模型	参数量	类型
Llama3-70B	70B	Dense
Llama3-405B	405B	Dense
DeepSeekV3	671B (256×1B experts)	MoE

上下文长度：1K ~ 128K，batch size：1 ~ 64。

四、核心创新

创新点	说明	理论/实验依据
硬件无关性能模型	抽象掉具体芯片细节，仅保留计算/带宽/容量/同步四个维度	解析方程，mean absolute error 7.6%
跨技术探索	从 HBM3 到 HBM4、3D-DRAM、SRAM、晶圆级集成全覆盖	5 种 xPU 配置的完整参数空间
五大非协商硬件真相	系统性地证明容量、带宽、同步、能效、算法五大约束	跨越 3 模型 × 5 硬件 × 多上下文的全面分析
10K TPS 瓶颈识别	证明纯硬件演进无法达到 10K TPS，需要算法协同	图5 显示即使最优硬件也无法突破此界限

五、实验结果

基准测试：各硬件配置的用户 TPS 和系统 TPS

表：不同硬件配置下的最大 User TPS 和 System TPS

模型	配置	4K Context UTPS	128K Context UTPS	Max STPS (UTPS@peak)
Llama3-70B	HBM3-TP8	486	378	48K (43)
Llama3-70B	HBM3-TP32	1.2K	990	202K (42)
Llama3-70B	HBM3-TP128	2.1K	1.9K	822K (42)
Llama3-405B	HBM3-TP8	86	80	17K (43)
Llama3-405B	HBM3-TP32	290	271	84K (31)
Llama3-405B	HBM3-TP128	776	743	337K (28)
DeepSeekV3	HBM3-TP8	52	52	44K (41)
DeepSeekV3	HBM3-TP32	196	195	363K (20)
DeepSeekV3	HBM3-TP128	661	657	1.5M (17)

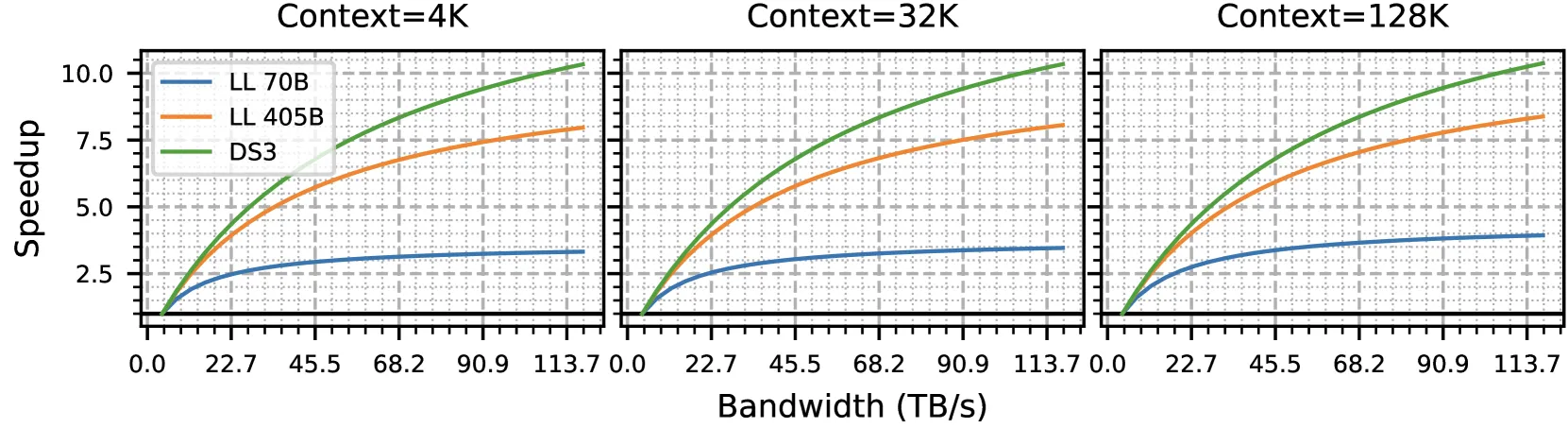

带宽扩展分析

带宽翻倍或翻四倍可提供显著的 UTPS 提升，但存在边际递减效应——当带宽继续增加时，暴露的通信延迟占比越来越大，成为新的瓶颈。

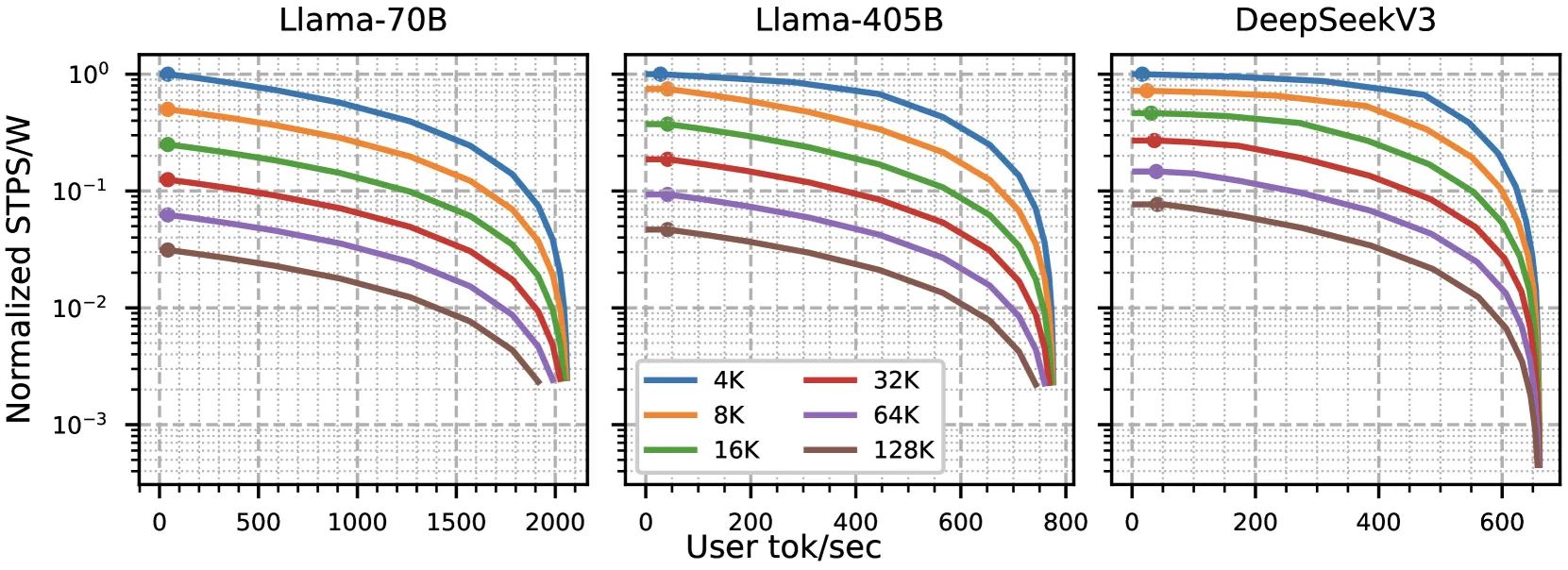

能效分析

• Llama3-70B 在 4K 上下文下，UTPS 降低约 10%（从 2059 降至 1913），STPS/Watt 提升近 30×
• DeepSeekV3 的 MoE 特性使得 batch size 增加时专家利用率大幅提升，带来独特的能效增益
• 大上下文（128K）显著削弱了权重重用带来的能效优势

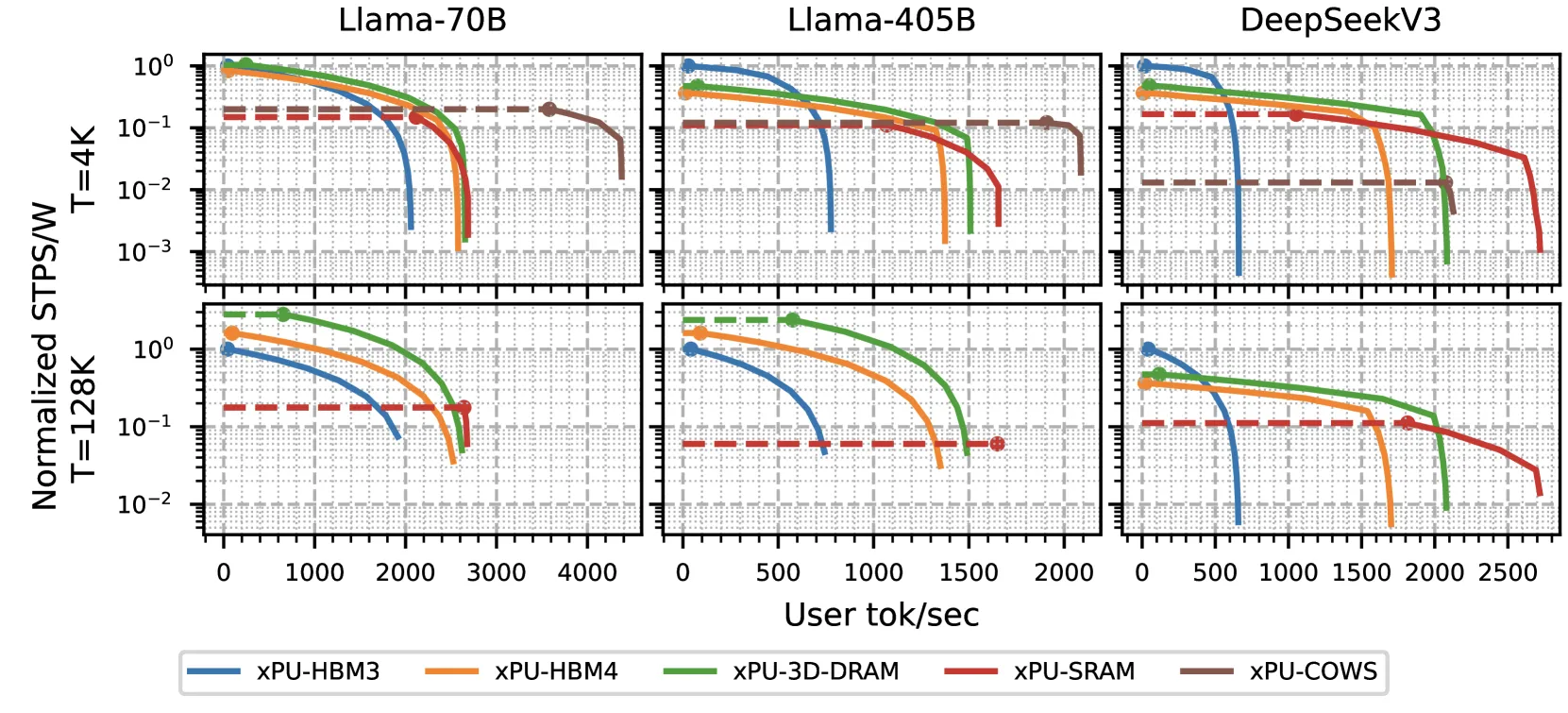

硬件技术对比

• HBM4 和 3D-DRAM：在大型模型上提供 2× UTPS 提升和更好的 STPS/Watt
• SRAM-only 和 COWS：在小模型小上下文下表现优异，但在大上下文下受容量限制无法服务
• DRAM 的弹性优势：能够在不同模型、不同上下文长度、不同用户体验-能效权衡之间灵活适配

计算瓶颈分析

LLM Decode 严重受内存带宽约束。即使在最优 SRAM 设计中，低 batch 场景下 tensor 计算利用率仍 ≤1%。仅 DeepSeekV3 在大 batch 小上下文时，部分 DRAM 设计会触及计算瓶颈。

六、相关工作

工作	关系
NeuSight	使用当前 GPU 预测未来 GPU 性能，目标不同
SMAUG	混合解析建模+周期级仿真，但不提供 LIMINAL 的多样化 app×hardware 分析
DNNWeaver/DNNBuilder/Magnet	RTL 生成级别框架，缺乏端到端 DL 应用性能分析
FlexGen	单 GPU 极端模型服务，通过 PCIe 流式传输，不适用于大规模 decode
ZeRO/DeepSpeed/PaRO	训练优化技术，不适用于推理 decode
ACTA (GPGPU’25)	ACTA 解决 TMA 配置自动化，LIMINAL 解决系统级性能极限分析
Singe (PPoPP’14)	Warp specialization 编译器，关注 kernel 级优化

七、总结

核心贡献

1. LIMINAL 性能模型：首个硬件无关的 LLM decode 解析性能模型，抽象为计算、带宽、容量、同步四个维度
2. 系统性硬件探索：覆盖 HBM3 → HBM4 → 3D-DRAM → SRAM → COWS 五种内存技术，揭示各自的适用场景和局限
3. 五大硬件真相：确立了内存容量、带宽、同步、能效、算法五个不可协商的挑战
4. 10K TPS 边界：证明纯硬件演进无法达到 10,000+ user TPS，需要模型缩小、上下文缩短或解码并行化等算法突破

技术影响

LIMINAL 为 LLM 推理硬件设计提供了第一性原理的指导：

• 短期：HBM4 和 3D-DRAM 可在 128K 上下文下将 TPS 提升至 1500-2800
• 中期：sub-μs 同步延迟对于 64-128 芯片系统利用高带宽至关重要
• 长期：10K TPS 目标需要算法-硬件协同设计，而非单纯堆硬件

局限性

• 假设近乎完美的预取（near-perfect prefetching），忽略了实际系统中的内存缓存 miss 和预取失败
• 抽象掉了微架构细节（pipeline 组织、指令调度、内存控制器设计等）
• 未显式建模软件开销（OS 干扰、driver 开销、runtime 库开销）
• 仅覆盖 decode 阶段，未分析 prefill 阶段的性能特征

八、参考资源

• arXiv: https://arxiv.org/abs/2507.14397
• HTML: https://arxiv.org/html/2507.14397v1
• Appendix A: Model details (Llama3-70B, Llama3-405B, DeepSeekV3 FLOPs computation, MoE imbalance)
• Appendix B: Extended results for various context lengths
• Appendix C: PIM-based LLM serving analysis
• Appendix D: Power model details (based on TDP and DRAMPower)
• Appendix E: Model validation against real hardware
