Dissecting the NVIDIA Blackwell Architecture with Microbenchmarks
用微基准测试解剖 NVIDIA Blackwell 消费级 GPU（GeForce RTX 5080, GB203）架构，并与上一代 Hopper（H100 PCIe, GH100）逐子系统对比——涵盖统一 INT32/FP32 核、精简 FP64、第五代张量核心（FP4/FP6）、内存层次（L1/L2/global）与真实负载（D-GEMM、Transformer 推理）功耗。
Dissecting the NVIDIA Blackwell Architecture with Microbenchmarks
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | Dissecting the NVIDIA Blackwell Architecture with Microbenchmarks |
| 作者 | Aaron Jarmusch, Nathan Graddon, Sunita Chandrasekaran |
| 机构 | University of Delaware（特拉华大学）计算机与信息科学系 |
| 论文 | arXiv:2507.10789 |
| 发布 | 2025-07-14（v1） |
| 领域 | GPU 微架构分析、微基准测试、HPC |
| 关键词 | Blackwell, GPU, Microbenchmark, HPC |
一句话概括
这是首个针对消费级 Blackwell GPU（GeForce RTX 5080，芯片 GB203）的深度微基准测试研究。作者用手写 PTX/CUDA 微基准，把 GB203 与上一代数据中心级 Hopper（H100 PCIe，芯片 GH100）逐子系统对比，揭示 Blackwell 在统一 INT32/FP32 核、第五代张量核心（新增 FP4/FP6）、内存层次、warp 调度上的代际改进与性能回退（如 FP64 被大幅精简、消费级软件栈不成熟导致 D-GEMM 反而慢 4×），并给出面向开发者/编译器/性能工程师的实用调优指南。
与姊妹论文 arXiv:2512.02189 的区别：同一研究组（Jarmusch & Chandrasekaran, U Delaware）的两篇 Blackwell 微基准工作。本文（2507.10789）对比 消费级 RTX 5080 (GB203) vs 数据中心 H100 PCIe (GH100)；而 2512.02189 对比 数据中心 B200 vs H200，并额外覆盖 TMEM、tcgen05、解压缩引擎。本文更聚焦「消费卡 vs 上代数据中心卡」的取舍。
二、核心思想
问题定义
现代商用 GPU 的微架构细节缺乏公开文档，难以深入分析。Hopper（GH100）面向大规模 AI 训练与科学计算，Blackwell 消费芯片（GB203）面向实时图形与功耗受限的推理场景——两者布局相似但硬件配置与内存层次差异巨大。核心问题是：
如何量化 Blackwell 消费级 GPU 相对上代 Hopper 的微架构改进与回退，从而指导工作负载优化？
解决方案概述
作者用 PTX + CUDA 手写微基准（PTX kernel 单独成文件、编译期不优化，并核对生成的 SASS 确认无优化），系统测量延迟、吞吐、缓存行为、调度细节，覆盖：计算流水线 → 第五代张量核心 → 内存子系统 → 真实案例（D-GEMM、Transformer 推理）。
核心贡献
- 面向 Blackwell 的新微基准套件（并对比 Hopper）
- 深入分析内存层次与 SM 子单元（张量核心、统一 INT32/FP32 核、FP64 核）
- 为软件/应用开发者提供性能指南
- 探究新增低精度类型 FP4/FP6 在张量核心中的行为与性能影响
三、Blackwell 架构总览（GB203 vs GH100）
两颗芯片实现相似的 CUDA 核编程模型，但在指令集、执行单元数量、内存层次、资源调度上差异显著。
3.1 SM 与执行单元（Table I）
| 特性 | GH100（Hopper / H100 PCIe） | GB203（Blackwell / RTX 5080） |
|---|---|---|
| 架构 | Hopper | Blackwell |
| FP32 / SM | 128 | 统一 INT32/FP32 单元 |
| INT32 / SM | 64 | 统一 INT32/FP32 单元 |
| FP64 / SM | 64 | 仅 2 |
| 张量核心 | 第 4 代 | 第 5 代（支持 FP4/FP6） |
| Transformer Engine | 第 1 代 | 第 2 代 |
设计哲学：GH100 为大规模 AI 训练与科学计算优化（大内存、高 SM 吞吐、缓冲深）；GB203 为功耗高效、消费导向（游戏、渲染、小批量推理），改进了 warp 调度、降低分支发散派发延迟。
3.2 缓存层次（Table II）
| 内存单元 | GH100 | GB203 |
|---|---|---|
| L0 i-cache | 独立分区 | 统一 |
| 寄存器文件 (KB/SM) | 256 | 256 |
| L1 Cache (KB/SM) | 256（统一） | 128（统一） |
| Shared Memory (KB/SM) | 228（统一） | （统一，见下文 ≈99KB 可配） |
| L2 Cache (MB) | 50（2 分区） | 65（1 单块） |
| Global Memory | 80 GB（HBM2e） | 16 GB（GDDR7） |
GB203 用更大的 L2（65MB）补偿更小的 L1（128KB）；GH100 的 HBM 支持更大 batch 与工作集，利于大模型训练。
3.3 指令集与软件兼容性
- Hopper：
wgmma、FP8 经 PTX + CUDA 11.8；向后兼容传统mma与 CUDA C++。 - Blackwell：CUDA 12.8 + PTX 8.7 扩展第五代张量核心指令
tcgen05及 FP4/FP6 操作数类型。 - Hopper 的
wgmma不兼容 Blackwell；warp-group 计算改用tcgen05。 - ⚠️
tcgen05尚未在sm_120a架构上支持（本文测试的 GB203），故实测仍用mma。
四、计算流水线（Compute Pipeline）
每个 SM 含 4 个子核（sub-core）分区，分别处理整数、浮点、张量操作。指标定义：
- True latency（真实延迟）：串行依赖指令链，反映数据就绪延迟，无并行/重叠。
- Completion latency（完成延迟）：一组独立指令允许重叠并行。
- 均以「时钟周期/指令」计。
4.1 时钟开销（Clock Overhead）
用 %clock64 只读寄存器测量。GB203 上两次读数间无指令时差值为 1，GH100 为 2。
4.2 INT32 与 FP32 执行单元
Volta/Ampere 时代 INT32 与 FP32 走独立流水线，单一类型主导时利用率不佳。GB203 引入统一执行单元，动态调度 INT32/FP32 混合指令，减少空闲周期。但统一核在任一周期只能作 INT32 或 FP32，混合负载可能产生 hazard。
测试（PTX fma/mad，各跑 1024 次取平均）：
Table III — 延迟结果（true/completion，周期/指令）：
| GPU | Pure INT32 | Pure FP32 | Mixed 1 | Mixed 2 | Pure FP64 |
|---|---|---|---|---|---|
| GB203 | 4 / 16.97 | 4 / 7.97 | 15.96 / 14 | 26.28 / 18 | 63.57 / 11 |
| GH100 | 4 / 16.69 | 4 / 7.86 | 31.62 / 16 | 43.54 / 20 | 8.04 / 13 |
关键发现：
- 纯 INT32/FP32 真实延迟两卡均为 4 周期；GH100 纯核完成延迟略优。
- 混合负载 GB203 明显优于 GH100（15.96 vs 31.62），证明统一核带来更高效的混合流水线。
- GB203 首跑因缓存未预热延迟偏高，已排除（Hopper 无此现象）。
- 结论：Blackwell 混合负载更强，Hopper 纯指令负载略好。
4.3 FP64 执行单元
FP64 对科学计算高精度至关重要。GH100 有 64 个 FP64 单元/SM，GB203 仅 2 个/SM。
- GH100 在 1024 条依赖 FP64 指令下延迟远低于 GB203。
- GB203 仅 2 条依赖指令时延迟降至 37.5 周期；增加指令数无法隐藏延迟（只有 2 个单元）。
- 推断：这 2 个单元仅为类型/指令支持，实际 FP64 计算应由 FP32 单元或张量核心模拟。
- 启示：跨数据中心/消费级 GPU 移植性能时，理解 FP64 瓶颈可指导精度权衡与算法设计。
4.4 Warp 调度行为
串行 pointer-chase 基准，依赖指令数 1→1024（重点看 1→64，>64 后约 400 迭代趋于平台）：

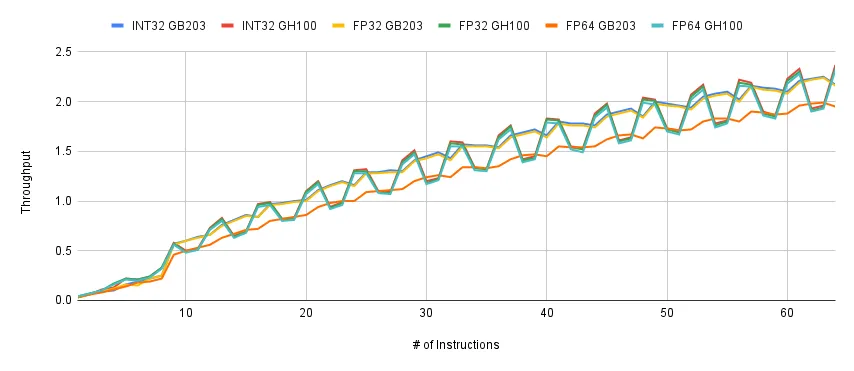

- 吞吐：1–9 条指令稳增；此后流水线分化。GB203 增长更平滑一致；GB203 FP64 吞吐低于 INT32/FP32。

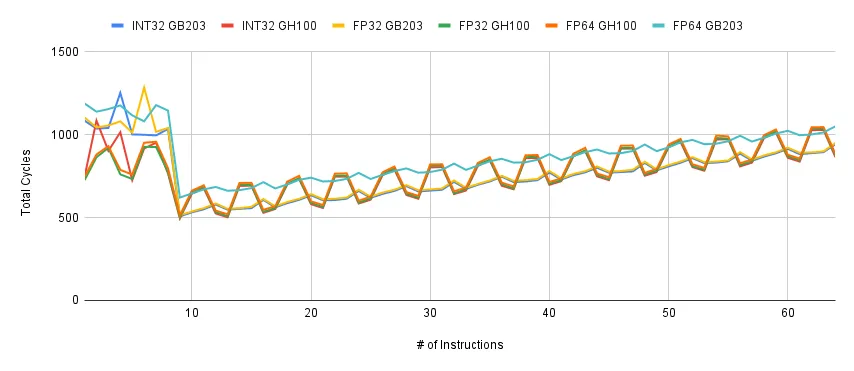

- 总周期：GH100 在 <8 条指令时总周期更低（短依赖链隐藏延迟更好）；8 条后两卡骤降。GH100 随指令增多更不稳定（sporadic）。
- 解读：GH100 缓冲更深、warp 调度更激进（高压下容忍依赖），但大指令数下不稳定；GB203 发射策略更保守稳健。
- 结论：GH100 擅长短延迟受限序列，GB203 为规则高 ILP 内核优化。
五、第五代张量核心（5th Gen Tensor Core）
5.1 指令集与支持的数据类型（Table IV）
| GB203（第 5 代） | GH100（第 4 代） | |
|---|---|---|
| 支持数据类型 | FP4, FP6, FP8, INT8, FP16, BF16, TF32, FP64 | FP8, INT8, FP16, BF16, TF32, FP64 |
| MMA 指令 | mma, wmma, tcgen05 | mma, wmma, wgmma |
注：
tcgen05在sm_120a（GB203）上尚未实现，故实测用mma。
5.2 可变 MMA 与 Tile 指令
mma 指令指定 tile 形状 M×N×K。例（Eq.1）：
mma.sync.aligned.m16n8k32.f32.f16.f16.f32计算 16×8 输出（FP16 输入、FP32 累加/输出）。CUDA 12.9 起，FP6/FP4 须在 PTX 显式加 .kind::f8f6f4 后缀，否则（或在 GH100 上）报 PTX 错误。
Table V — FP4/FP6/FP8 格式与 PTX 指令：
| 格式 | 数据类型 | PTX 指令（mma.sync.aligned.kind::f8f6f4 后缀） |
|---|---|---|
| e2m1 | FP4 | .m16n8k32.row.col.f32.e2m1.e2m1.f32 |
| e3m2 | FP6 | .m16n8k32.row.col.f32.e3m2.e3m2.f32 |
| e2m3 | FP6 | .m16n8k32.row.col.f32.e2m3.e2m3.f32 |
| e4m3 | FP8 | .m16n8k32.row.col.f32.e4m3.e4m3.f32 |
| e5m2 | FP8 | .m16n8k32.row.col.f32.e5m2.e5m2.f32 |
SASS 映射发现：GH100 所有 mma.sync 均编译为 HMMA。Blackwell 中 FP8/FP6 输入用 QMMA；FP4 本应用 OMMA，但实测回退为 QMMA——仅当用 FP8 ue8m0 做 block scaling 时才观察到 OMMA。说明当前软件下 QMMA 是 FP4 的 fallback。
5.3 精度-功耗权衡（Table VI）
低精度减少内存占用、提升吞吐（尤利于推理）。测量功耗（瓦）：
| 数据格式 | Blackwell (W) | Hopper (W) |
|---|---|---|
| FP4 e2m1 | 16.75 | n/a |
| FP6 e2m3 | 39.38 | n/a |
| FP6 e3m2 | 46.72 | n/a |
| FP8 e4m3 | 46.66 | 55.82 |
| FP8 e5m2 | 46.81 | 55.79 |
- GH100 不支持 FP4/FP6，FP8 功耗约 55W；GB203 相同格式最高 46W。
- 功耗随精度降低而下降：FP4 仅 16.75W 最低，FP6/FP8 分别 >39W/>46W。
- 体现 Blackwell 低精度下的架构能效优势，及数值表达力与能耗的权衡。
5.4 Warp 缩放与共享内存访问
变化 ILP 与 warp 数：
- 持续吞吐的最大 ILP：GH100 为 ILP=5 @ 29 warps，GB203 为 ILP=6 @ 25 warps → Blackwell 每线程可发射更多独立

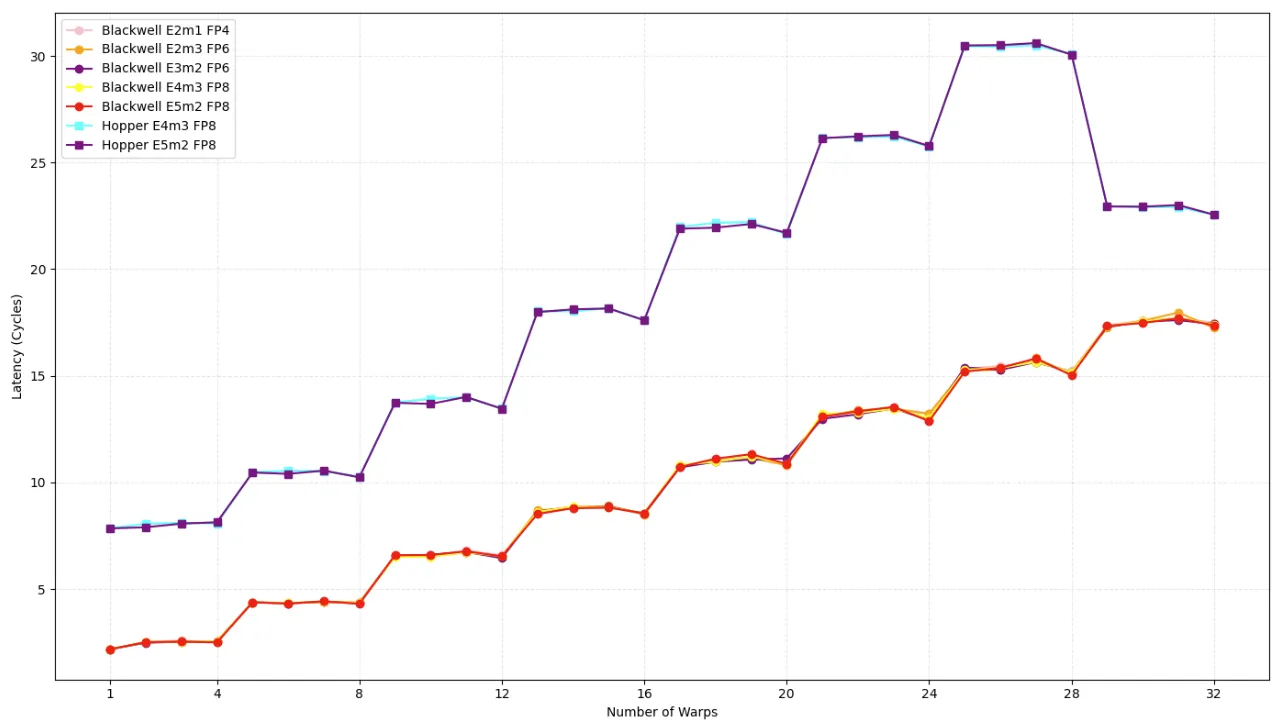

mma。 - 完成延迟（ILP=1, warps=1）：GB203 所有精度 1.21 周期，GH100 1.66 周期 → 各架构所有低精度

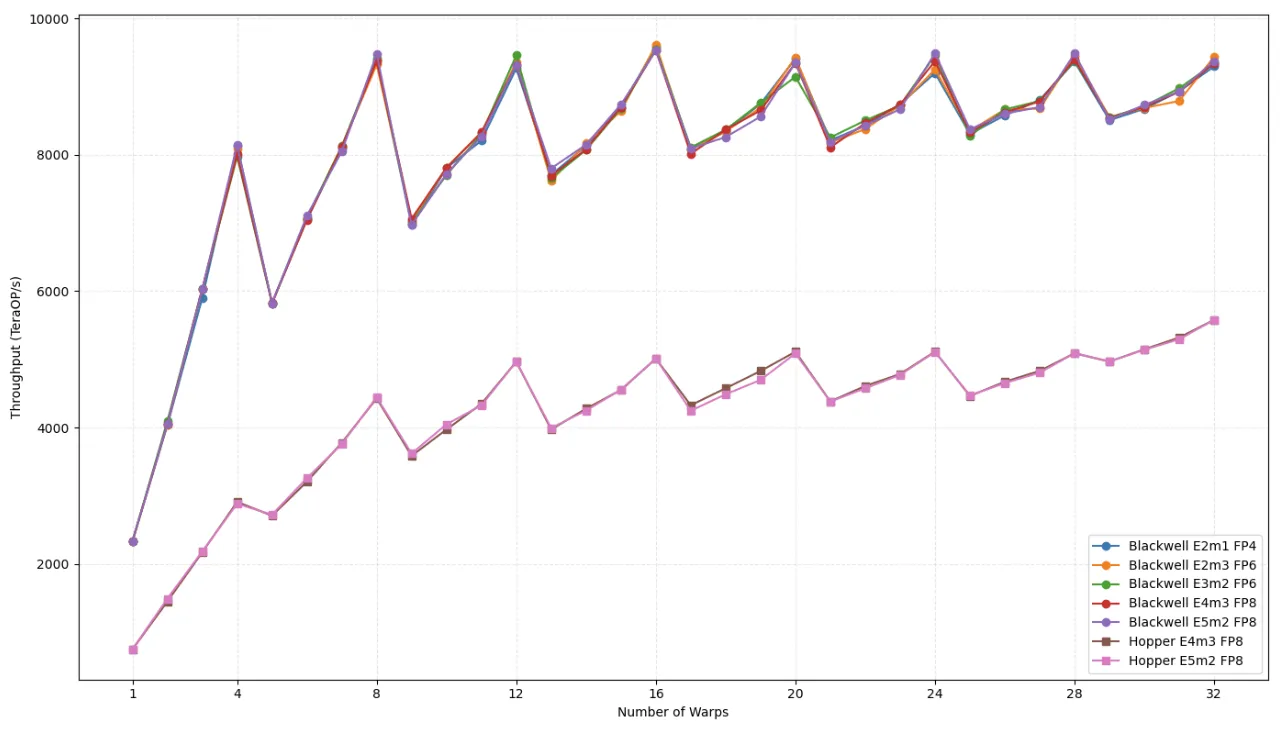

mma共用同一执行流水线。 - GB203 吞吐全面高于 GH100，ILP=6 @ 32 warps 时峰值 >11 TFLOP/s。
- GB203 延迟持续更低（尤其 FP4/FP6）；GH100 随 warp 增加呈阶梯式上升（更深但不灵活的调度队列）。
- 结论：Blackwell warp 调度为低精度、高 ILP、干净控制流优化；Hopper 靠大并发与深缓冲维持在不规则条件下的性能。
六、内存子系统（Memory Subsystem）
用随机化串行 pointer-chase 隔离延迟特征。

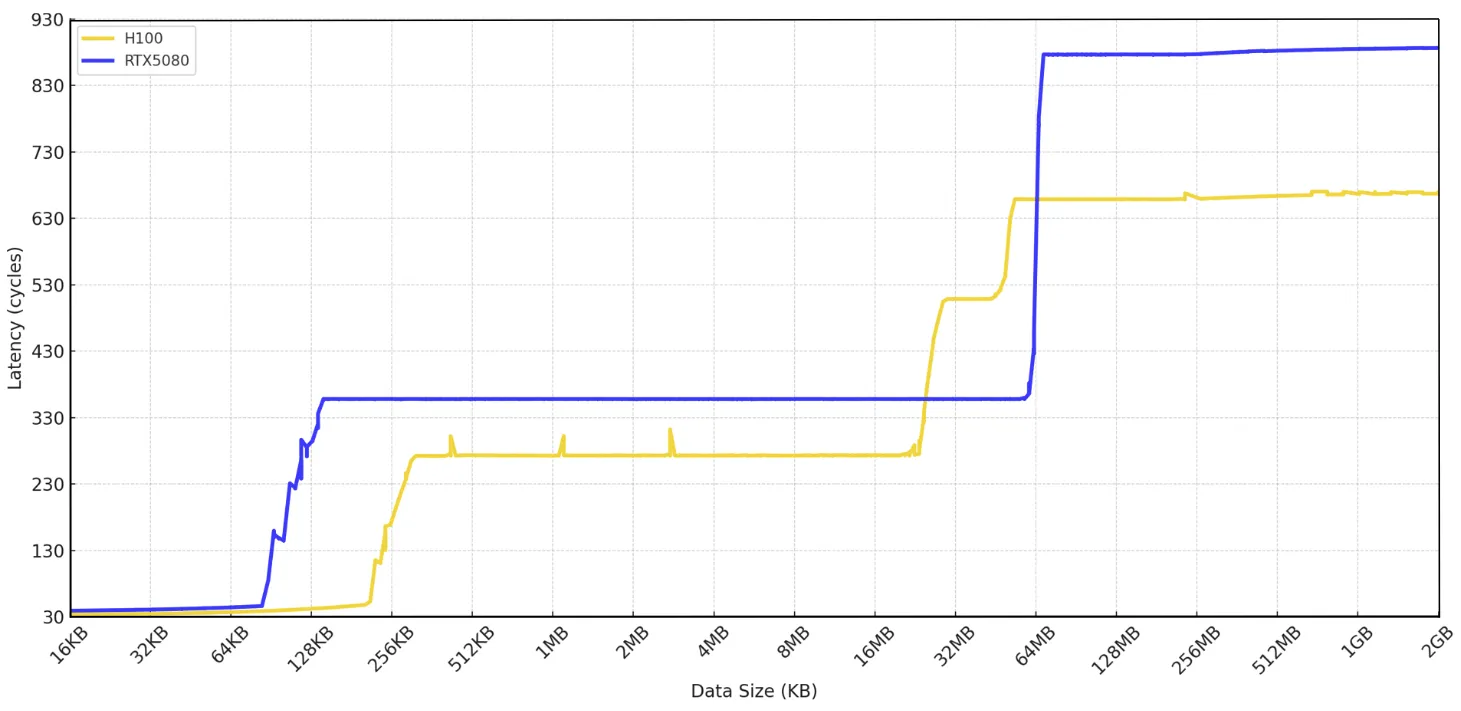

6.1 内存层次总览
三个缓存区随数据量增大依次出现延迟跳变：
- L1：0 → ≈128KB（GB203）/ ≈256KB（GH100）
- L2：L1 末 → ≈30MB（GB203）/ ≈60MB（GH100）
- Global：L2 之外
延迟尖峰对应缓存边界，与 Table II 规格一致。
6.2 Shared Memory 与 L1 Cache
L1/Shared 统一在每 SM 空间内。
- L1 命中延迟两卡近乎相同，30–40 周期（访问路径均优化良好）。
- 容量：GH100 up to 256KB L1/shared per SM，GB203 减至 128KB。
- 可配 Shared Memory 上限（

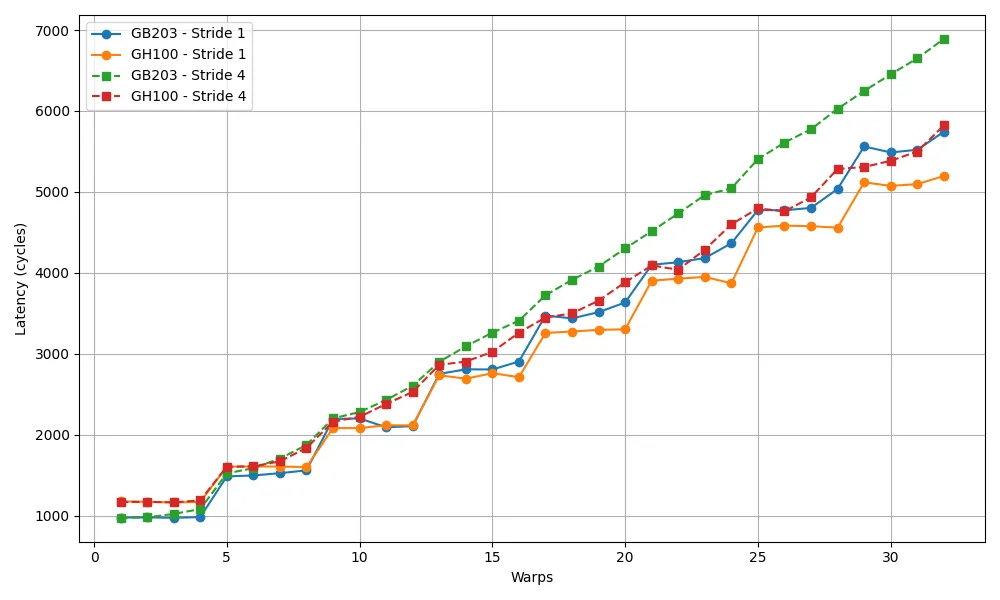

cudaFuncAttributeMaxDynamicSharedMemorySize）：GH100 ≈227KB/SM，GB203 ≈99KB/SM；无动态分配时两卡默认静态上限均为 48KB/SM。 - Shared memory 延迟（Fig.7）：低 warp（1–4）GB203 更低；高 warp（6–32）GH100 反超（更大容量 + 更强 bank 冲突缓解）。stride 4 下 GH100 缩放更平滑，GB203 因 bank 争用陡增。

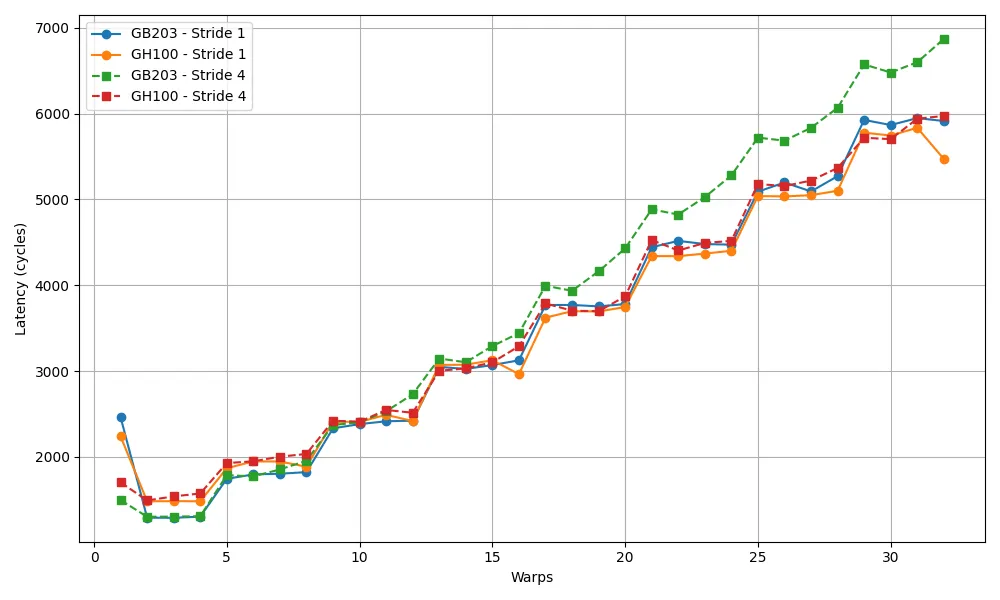

- L1（Fig.8）：比 shared memory 更平坦、对冲突更耐受。GB203 在 stride 1、2–11 warps 时延迟略低；stride 4 下 GB203 陡增（更小分区易饱和）。两卡在 32 warps 时 shared/L1 延迟趋同。
- 总结：GH100 大统一内存 + 平滑 warp 缩放，利于密集复用的高线程内核；GB203 在小 warp 下低延迟访问与冲突解决更优（多端口 bank / warp 感知调度等微架构增强）。
6.3 L2 Cache
两种设计：GH100 分为两个独立分区（各服务部分 GPC，利于局部性与并行）；GB203 为单块统一 L2（简化路由与一致性，利于小型/图形负载，但多 SM 同时流式访问时易争用）。
- 固定 L2 命中延迟：GB203 ≈358 周期，GH100 ≈273 周期（分区设计降争用）。GH100 两分区饱和时（31–45MB）升至 ≈508 周期；GB203 因更大总容量（65MB vs 50MB）在更大足迹内维持基线延迟。

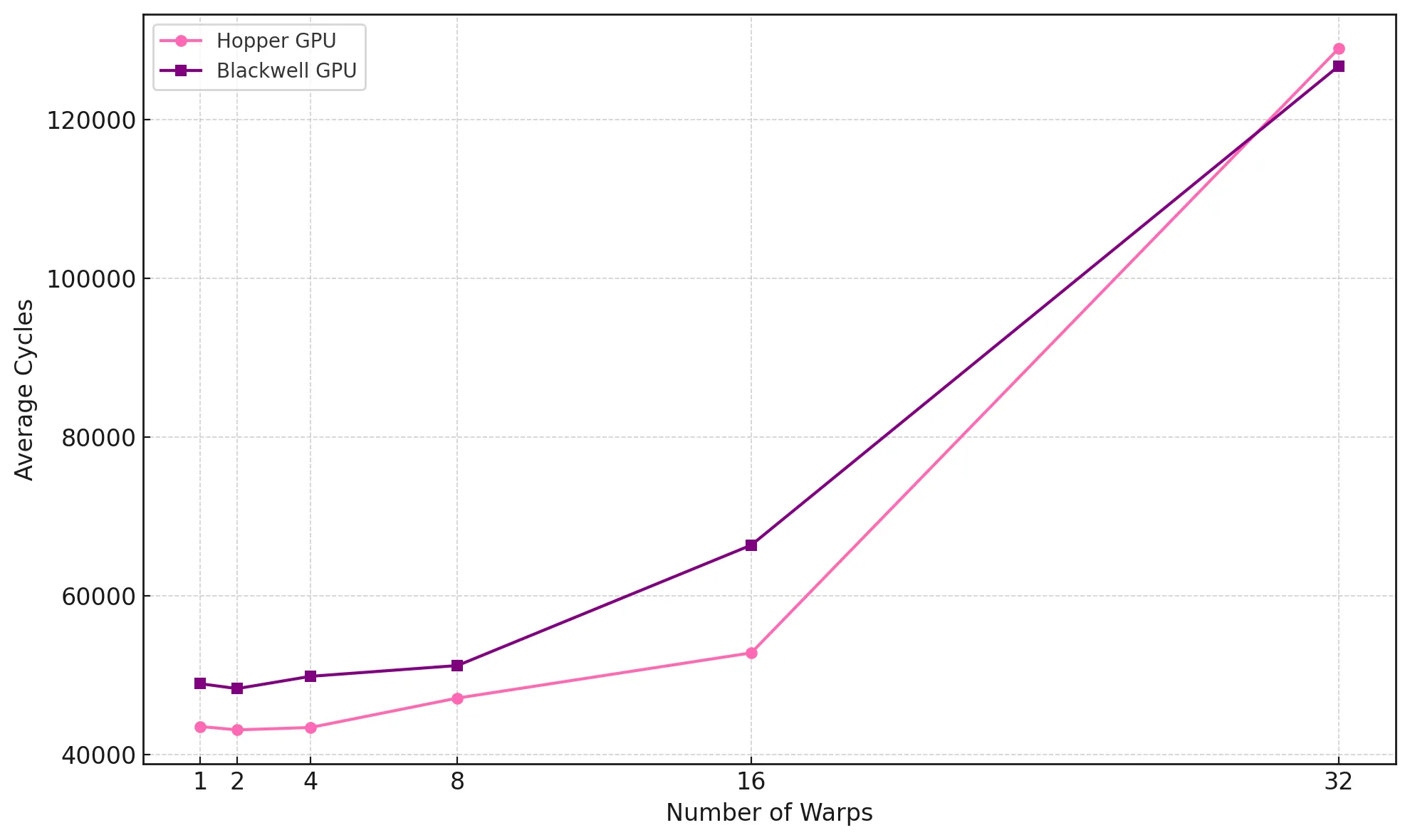

- warp 缩放（Fig.9）：低 warp（1–4）GH100 更优（≈43.5k vs GB203 49k 周期/warp）；8–16 warp GH100 保持优势，GB203 开始饱和（16 warp ≈66k，单 L2 接口成瓶颈）；16–32 warp GB203 追平并在 20 warp 略超；32 warp GB203 ≈128.4k vs GH100 ≈128.9k（GB203 更高聚合带宽）。
- 结论：GH100 分区 L2 适合高并发、计算密集的服务器负载；GB203 统一 L2 适合满负载的带宽受限应用（如深度学习推理、密集矩阵）。
6.4 Global Memory

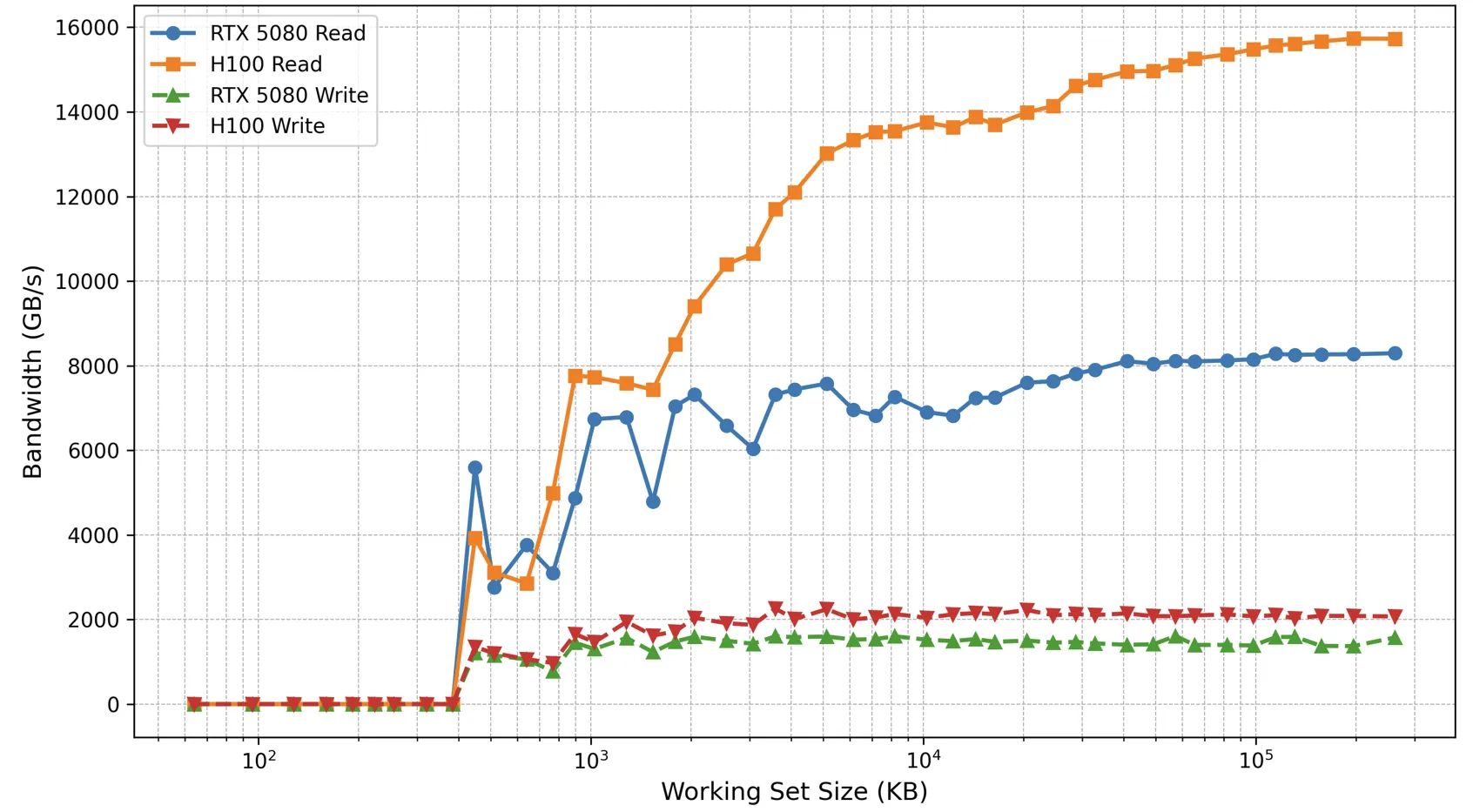

- 读带宽：GH100 峰值 15.8 TB/s，GB203 8.2 TB/s。
- 写带宽：GH100 2.2 TB/s vs GB203 1.6 TB/s（两卡均偏读，写回路径窄/写合并弱）。
- Global 访问起点/延迟：GB203 >71MB、≈876.7 周期；GH100 >55MB、≈658.7 周期（HBM2e 优于 GDDR7）。
七、微基准案例研究（Case Studies）
7.1 密集 GEMM（Dense GEMM，FP8）
用 cuBLASLt + __nv_fp8_e4m3，计算 （A/B 为 FP8，C 为 bfloat16，D 存 FP8），32MB workspace，各配置跑 100 次取平均，尺寸 1024/2048/4096/8192。
Table VII — D-GEMM 吞吐（TFLOP/s，）：
| 矩阵尺寸 | Hopper (TFLOP/s) | Blackwell (TFLOP/s) |
|---|---|---|
| 8192³ | 0.887 | 0.233 |
| 2048³ | 0.554 | 0.191 |
| 2048×2048×4096 | 0.674 | 0.192 |
| 2048×4096×8192 | 0.759 | 0.217 |
| 1024³ | 0.239 | 0.134 |

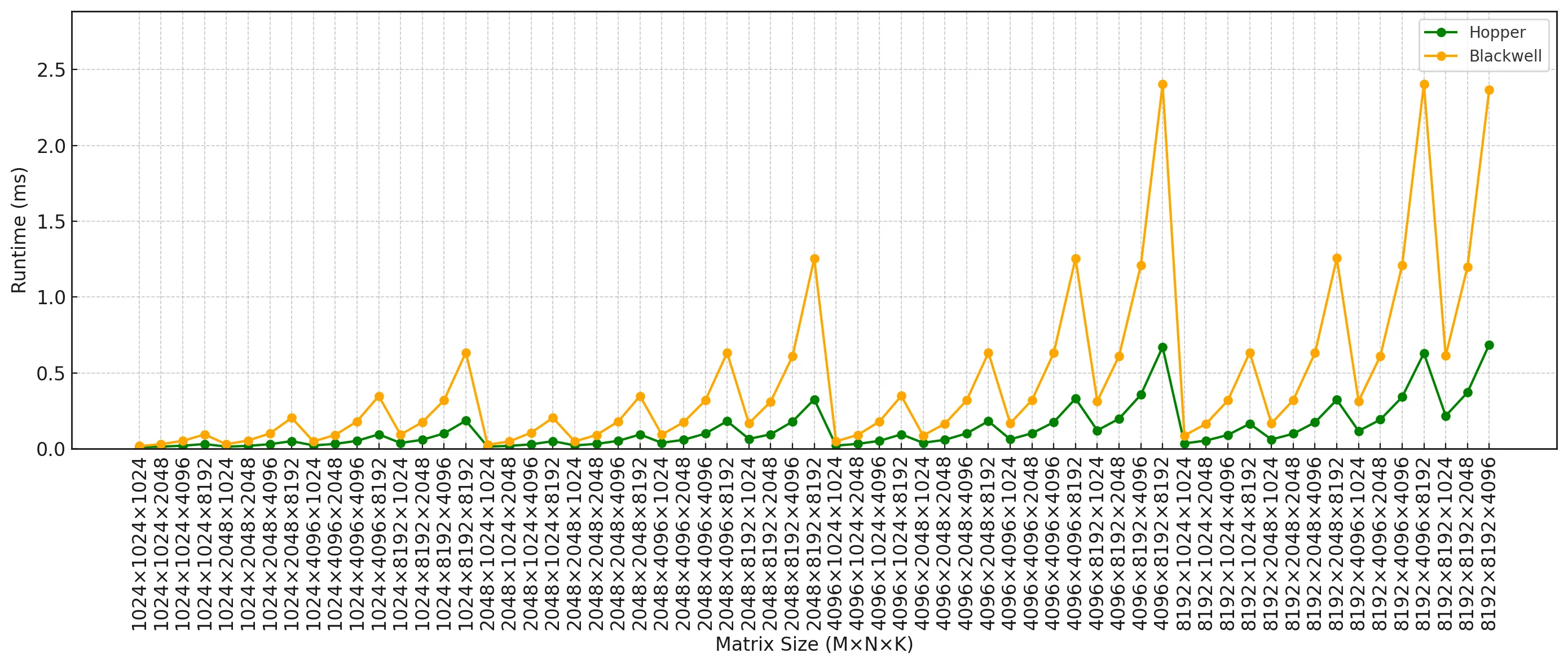

- Hopper 全面领先，8192³ 时吞吐近 4× Blackwell。Blackwell 大尺寸下运行时出现尖峰（8192³ 达 4.71ms），暗示 FP8 GEMM 的内核选择/调度不稳定。
- Hopper 受益于更成熟的编译器启发式与大规模稳定调度。

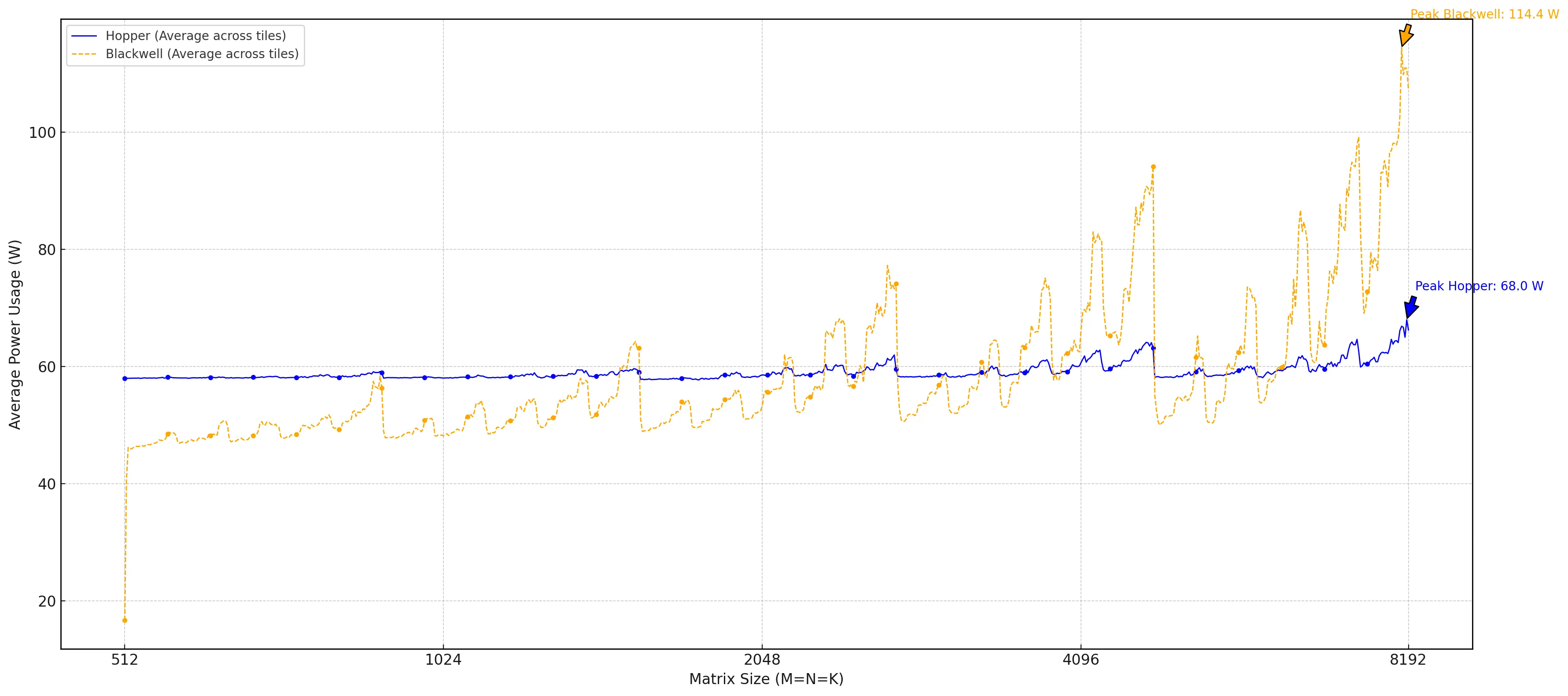

- 功耗（Fig.12）：Hopper 平稳 58–60W（最大 8192³ 峰值 68W）；Blackwell 变化大、曲线更陡，平均超 80W、峰值 114.4W。512³ 时 Blackwell 反而比 Hopper 省电。
- 高功耗 + 低吞吐 → GB203 多数配置下性能功耗比更差。
- 结论：当前软件与内核实现下，密集 GEMM 的真实能效仍是 Hopper 更优。
7.2 Transformer 推理
用 TensorRT + GPT-NeoX（小、兼容 FP8/FP4 量化路径），变精度（best、normal、fp16、fp8），各跑 100 次平均。
Table VIII — 推理平均功耗（W）：
| 精度 | Hopper | Blackwell |
|---|---|---|
| FP32 | 60.24 | 58.82 |
| FP16 | 57.64 | 47.78 |
| FP8 | 57.69 | 45.14 |
| Best | 60.15 | 61.03 |
- Hopper 各精度稳定在 57–60W（运行时效率稳定）。
- Blackwell 随精度降低功耗明显下降（58.8W → FP8 45.14W），低精度缩放更好。
- 但 “Best” 配置下 Blackwell 功耗反而升高（61.03W）。
- 结论：Hopper 各格式功耗更稳；Blackwell 可针对推理调优获得更好的低精度能效。
八、核心创新与发现总结
| 维度 | 发现 | 依据 |
|---|---|---|
| 统一 INT32/FP32 核 | 混合负载延迟优于 Hopper（15.96 vs 31.62） | Table III |
| FP64 大幅精简 | GB203 仅 2 单元/SM，靠 FP32/TC 模拟；纯 FP64 真实延迟 63.57 vs Hopper 8.04 | Table III |
| 第五代张量核心 | 新增 FP4/FP6；FP4 应用 OMMA 实测回退 QMMA；ILP=6@25warps，完成延迟 1.21 vs 1.66 周期 | Table IV/V |
| 低精度能效 | FP4 仅 16.75W，FP8 46W（Hopper 55W） | Table VI |
| 内存层次取舍 | L1 128KB<256KB；L2 65MB 统一 vs 50MB 分区（358 vs 273 周期）；读带宽 8.2<15.8 TB/s | Table II、Fig.6/9/10 |
| 性能回退 | D-GEMM 消费卡软件不成熟，吞吐反低 4×、功耗更高 | Table VII、Fig.11/12 |
九、性能指南（面向开发者）
- 混合 INT/FP 负载：偏好 GB203 的统一核，可减少空闲周期。
- FP64 科学计算：避免在消费级 Blackwell 上跑纯 FP64；改用 FP32/张量核心模拟或选数据中心卡。
- 低精度推理：Blackwell 在 FP4/FP6/FP8 下能效显著（FP4 16.75W），适合功耗受限推理。
- 高并发 / 大工作集训练：Hopper 的大 L1/HBM/分区 L2 更优。
- 高 ILP、干净控制流内核：适配 Blackwell warp 调度（少 warp、多独立指令）。
- 注意软件成熟度：消费级 Blackwell 的 FP8 GEMM 内核选择/调度尚不稳定，实际吞吐可能低于理论。
十、总结
核心贡献
- 首个消费级 Blackwell（GB203/RTX 5080）微基准解剖，并与 Hopper（GH100/H100 PCIe）逐子系统对比。
- 深入分析内存层次与 SM 子单元（统一 INT32/FP32、精简 FP64、第五代张量核心）。
- 量化 FP4/FP6 低精度的行为与功耗-性能权衡。
- 给出面向开发者/编译器/性能工程师的可操作指南。
技术影响
- 揭示消费级 Blackwell 是能效导向、低精度推理优化的设计，代价是 FP64、L1、HBM 带宽的削减。
- 记录了代际改进与回退并存：统一核与低精度能效是进步，但 FP64 精简、软件栈不成熟导致部分负载回退。
- 为在 Blackwell 平台优化 AI/HPC 负载提供微架构级依据。
局限性
tcgen05在 GB203（sm_120a）尚未支持，未能测试完整第五代 warp-group 路径。- 消费级软件栈不成熟，D-GEMM 等结果可能随驱动/编译器更新改善。
- 仅测设备级内存访问，不含 host-device 传输（PCIe/NVLink）。
- 代码因盲审政策暂未开源（计划审后开放）。
十一、参考资源
- 论文：arXiv:2507.10789
- PDF：arXiv PDF
- HTML：arXiv HTML
- 姊妹论文：Microbenchmarking NVIDIA’s Blackwell Architecture (B200 vs H200)
- 综述：Blackwell GPU 架构综述（整合两篇微基准论文的统一架构画像）
- 相关：Dissecting Volta (1804.06826)、Dissecting Turing T4 (1903.07486)、Dissecting Hopper (2501.12084)
- 引用：Jarmusch, A., Graddon, N., & Chandrasekaran, S. (2025). Dissecting the NVIDIA Blackwell Architecture with Microbenchmarks. arXiv:2507.10789.
