LiteVLM: A Low-Latency Vision-Language Model Inference Pipeline for Resource-Constrained Environments

针对资源受限环境的低延迟视觉语言模型推理流水线

LiteVLM: A Low-Latency Vision-Language Model Inference Pipeline for Resource-Constrained Environments

一、论文概述

项目内容
标题LiteVLM: A Low-Latency Vision-Language Model Inference Pipeline for Resource-Constrained Environments
作者Jin Huang, Yuchao Jin, Le An, Josh Park
机构NVIDIA
邮箱{jinhu, yuchaoj, lean, joshp}@nvidia.com
论文arXiv:2506.07416
代码未公开
发布2025-06-09 (v1), 2025-10-31 (v2)
许可CC BY 4.0
领域Machine Learning (cs.LG), Artificial Intelligence (cs.AI)

二、核心思想

问题定义

多模态大语言模型（MLLMs），特别是视觉语言模型（VLMs），在视觉推理任务中展现了卓越的能力。然而，典型的VLM架构包含视觉Transformer（ViT）编码器、对齐模块（如MLP或Q-Former）和LLM解码器，计算量巨大。在资源受限的嵌入式平台（如自动驾驶车载计算平台）上实现实时部署面临严峻挑战：

  1. 视觉编码器瓶颈：ViT需要处理大量图像patch，计算密集
  2. LLM预填充阶段：视觉token构成输入序列的主体，导致prefill延迟高
  3. 自回归解码延迟：逐token生成导致decode阶段延迟累积

解决方案概述

LiteVLM提出了一种高效的VLM推理流水线，通过联合利用三种互补技术实现端到端延迟的大幅降低：

  1. Patch Selection Module（补丁选择模块）：在图像编码前，根据文本查询动态选择相关的相机视角，从12个patch减少到平均3.5个，实现ViT编码器3.0倍加速
  2. Token Selection Module（视觉token选择模块）：在LLM预填充前，基于注意力分数选择信息最丰富的视觉token，减少输入序列长度
  3. Speculative Decoding Head（投机解码头）：基于Eagle-2方法，使用轻量级草稿模型加速token生成阶段

三种技术协同工作，在不损失任务精度的前提下实现端到端2.5倍延迟降低；结合FP8量化后进一步提升至3.2倍。

三、技术架构

整体框架图

LiteVLM架构概览

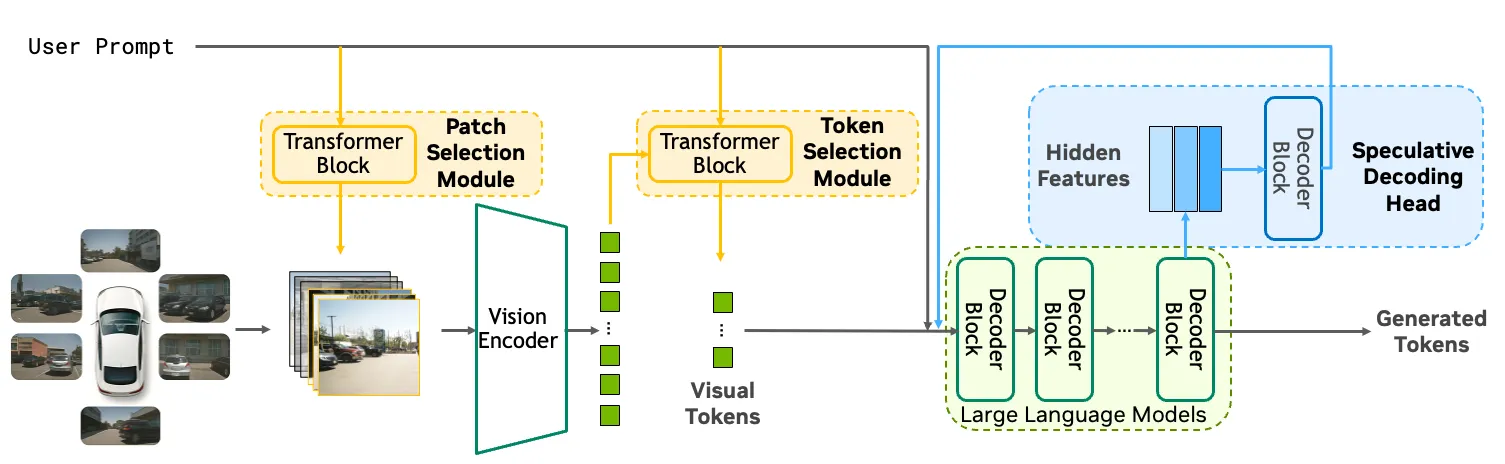

Figure 1: LiteVLM框架基于标准VLM，引入两个新模块（橙色高亮）：Patch Selection Module和Token Selection Module，以及Speculative Decoding Head（蓝色高亮），共同实现实时应用的高效token生成。

核心模块详解

3.1 Patch Selection Module（补丁选择模块）

设计动机：当前VLM通常将视觉输入划分为固定网格的patch，这种与查询无关的方式效率低下——许多查询仅涉及特定相机视角，导致不相关视角的处理浪费计算资源。

核心思想：查询语义通常暗示空间焦点。模块在图像编码前，仅根据输入文本查询动态识别相关相机视角。

架构细节：

  • 采用4层Transformer编码器
  • 输入文本查询经tokenization后送入Transformer编码器
  • 使用N个可学习的潜在查询向量（N为多视角感知设置中的相机数量，如自动驾驶场景中N=6）
  • 潜在查询向量与文本编码进行交叉注意力
  • 结果注意力分数通过MLP层映射为N个二分类结果

训练方式：

  • 独立于VLM微调之前进行训练
  • 使用Binary Cross-Entropy (BCE)损失函数，对N个视角的损失求和
  • 标注生成采用混合策略：先通过关键词匹配将问题文本中的空间词汇映射到对应相机视角，再使用GPT-4增强标注

损失函数： Lpatch=∑i=1NBCE(si,yi)\mathcal{L}_{patch} = \sum_{i=1}^{N} BCE(s_i, y_i)

其中sis_i为第ii个视角的预测分数，yiy_i为对应的真实标签。

推理过程：最终分数为词汇映射和模块logits的加权和，通过阈值决定选择哪些视角。

3.2 Token Selection Module（视觉token选择模块）

设计动机：经过Patch Selection后，送入LLM的视觉token序列仍然可能很长。

核心方法：

  • 从微调后的LLM中提取第一层解码器，实例化为独立的选择模块
  • 该模块对视觉token进行注意力计算，基于注意力分数选择最重要的token
  • 使用合成真实标签进行训练——通过自注意力分析确定哪些token对最终输出最重要

关键优势：

  • 独立设计，保持LLM执行图的完整性，便于部署优化
  • 不需要修改原始LLM结构
  • 训练信号通过DropoP方法生成

压缩比率：

  • FP16部署：压缩比r=0.8（保留80%的视觉token）
  • FP8部署：压缩比r=0.9（保留90%的视觉token）

对比基线FastV需要r=0.3（仅保留30%）才能达到类似token数量，但会因丢失重要视觉信息而降低精度。

3.3 Speculative Decoding Head（投机解码头）

设计动机：即使token压缩显著降低了prefill延迟，对生成（decode）阶段的加速有限——3倍输入token减少仅带来1.1倍的extend-one-token加速。

核心方法：

  • 基于Eagle-2方法论
  • 使用单层解码器作为轻量级草稿模型
  • 生成时，草稿模型接收当前LLM隐藏状态和嵌入，预测候选token序列
  • 目标LLM验证这些候选token，接受正确的预测

性能指标：

  • 平均4倍投机长度，每轮迭代接受3.8个token
  • 生成延迟从16.9ms降至9.0ms
  • 平均extend-one延迟进一步降至7.7ms（FP16）和6.2ms（FP8）

核心公式

Patch Selection的交叉注意力： A=softmax(Qlatent⋅KtextTd)⋅VtextA = \text{softmax}\left(\frac{Q_{latent} \cdot K_{text}^T}{\sqrt{d}}\right) \cdot V_{text}

其中QlatentQ_{latent}为N个可学习的潜在查询向量，Ktext,VtextK_{text}, V_{text}来自文本编码。

Token Selection的注意力分数： sj=Attn(hdec(1),vj)s_j = \text{Attn}(h_{dec}^{(1)}, v_j)

其中hdec(1)h_{dec}^{(1)}为LLM第一层解码器的隐藏状态，vjv_j为第jj个视觉token。

投机解码的验证机制：

  • 草稿模型生成候选token序列t^1,t^2,...,t^k\hat{t}_1, \hat{t}_2, ..., \hat{t}_k
  • 目标LLM并行验证所有候选token
  • 接受最长的正确前缀，拒绝第一个错误token后重新采样

训练流程

基座模型：InternVL2.5 2B模型

  • InternViT编码器：300M参数
  • InternLM2.5解码器：1.8B参数

训练配置：

  • 硬件：8 x NVIDIA A100 GPUs
  • 训练步数：15,000步
  • 每设备batch size：4
  • 图像预处理：每张相机图像resize至448x448像素，拼接为2行3列的复合图像

训练阶段：

  1. Patch Selection Module预训练：使用混合标注策略（关键词匹配+GPT-4增强）训练视角选择能力
  2. VLM微调：在DriveLM数据集上微调InternVL2.5
  3. Token Selection Module训练：基于微调后的LLM第一层解码器，使用DropoP方法生成合成标签
  4. Speculative Decoding Head训练：训练单层草稿模型学习预测候选token

部署平台

  • 硬件：NVIDIA DRIVE Thor平台
  • 推理引擎：自定义TensorRT构建
  • 模型优化：TensorRT Model Optimizer工具包
  • 量化：FP8 post-training quantization

四、核心创新

创新点说明理论/实验依据
Patch Selection Module根据文本查询动态选择相关相机视角，在ViT编码前过滤不相关输入平均仅需3.5个patch（从12个减少），ViT延迟降低3.0倍
Token Selection Module从LLM提取第一层解码器作为独立选择模块，基于注意力分数选择关键视觉token独立设计保持LLM执行图完整性，FP16下r=0.8即可达到与FastV(r=0.3)相当的token数
三种技术协同Patch选择+Token选择+投机解码联合优化，覆盖VLM推理全流程端到端2.5倍延迟降低（FP16），3.2倍（FP8），精度损失极小
合成标签生成使用DropoP方法为Token Selection Module生成训练信号，避免额外标注成本无需人工标注即可训练有效的token选择能力
混合视角标注关键词匹配+GPT-4增强的混合策略生成Patch Selection的真实标签结合规则方法的精确性和LLM的泛化能力

五、实验结果

数据集

  • DriveLM数据集：包含推理、感知、预测和规划能力的问答对
  • 验证集：150个场景，每场景100个QA对，共15K QA对
  • 训练集：约210K QA对
  • 评估指标：
    • GPT-4相关度分数
    • 语言分数（BLEU, ROUGE-L, CIDEr）
    • Match score
    • 综合分数（0.0-1.0，加权平均）

核心结果（NVIDIA DRIVE Thor平台）

方法平均Patch数ViT延迟(ms)平均输入Token数Prefill延迟(ms)Extend-One延迟(ms)Decode延迟(ms)选择模块延迟(ms)总延迟(ms)加速比综合精度
VLM 2B (基线)12136.93214163.216.9229.6-529.71.0x0.6618
VLM 2B + FastV (r=0.7)12136.92292117.916.4222.8-477.61.1x0.6610
VLM 2B + FastV (r=0.3)12136.9106359.515.9216.1-412.51.3x0.6468
VLM 2B + Eagle12136.93214163.29.0121.4-421.51.3x0.6618
LiteVLM3.545.185854.27.7104.110.2213.62.5x0.6602
LiteVLM (FP8)3.529.194839.86.284.010.2163.13.2x0.6450

延迟分析

端到端延迟对比

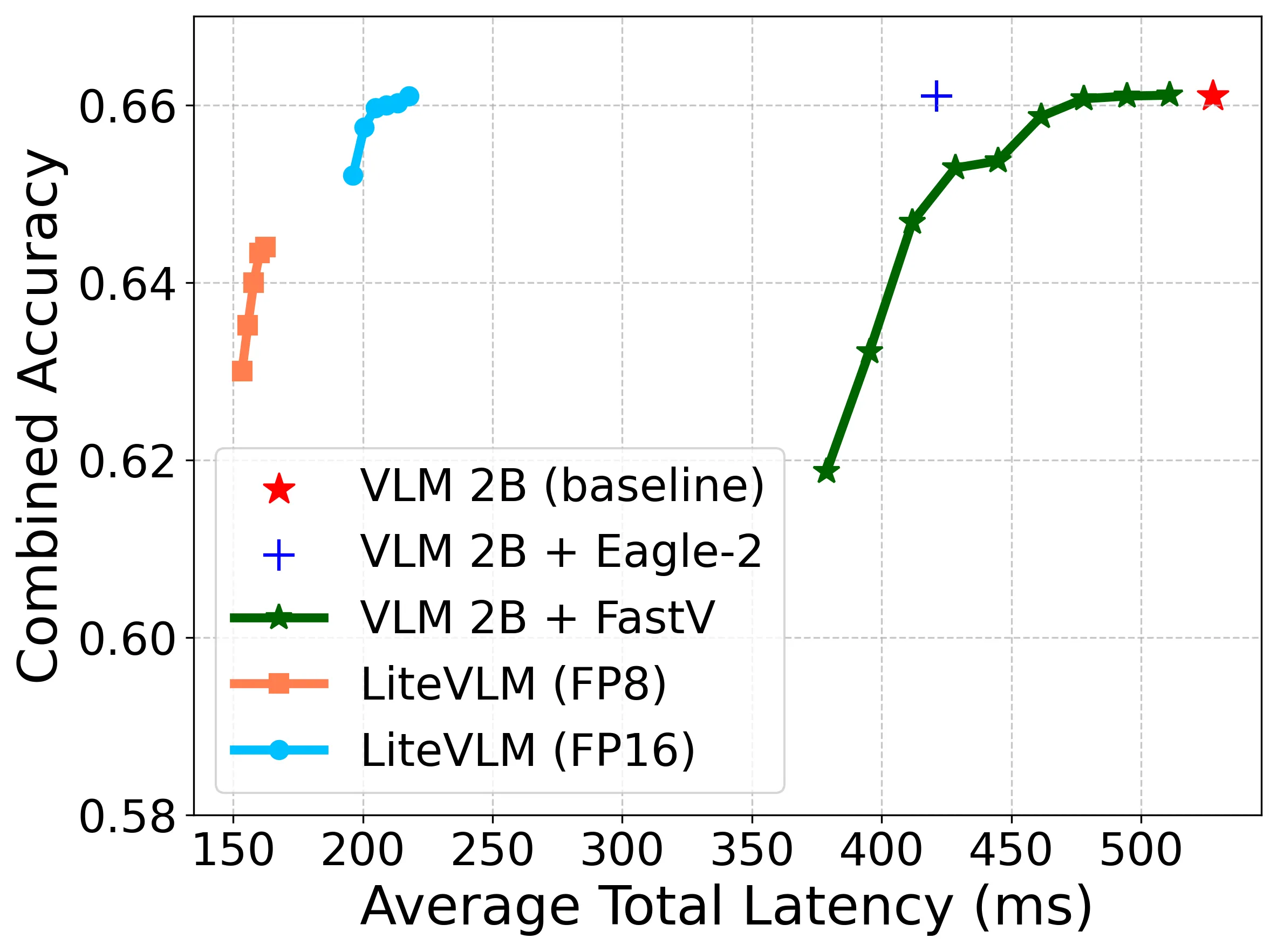

Figure 2: LiteVLM流水线与基线2B VLMs在不同配置下的平均端到端延迟对比。

各阶段延迟分析

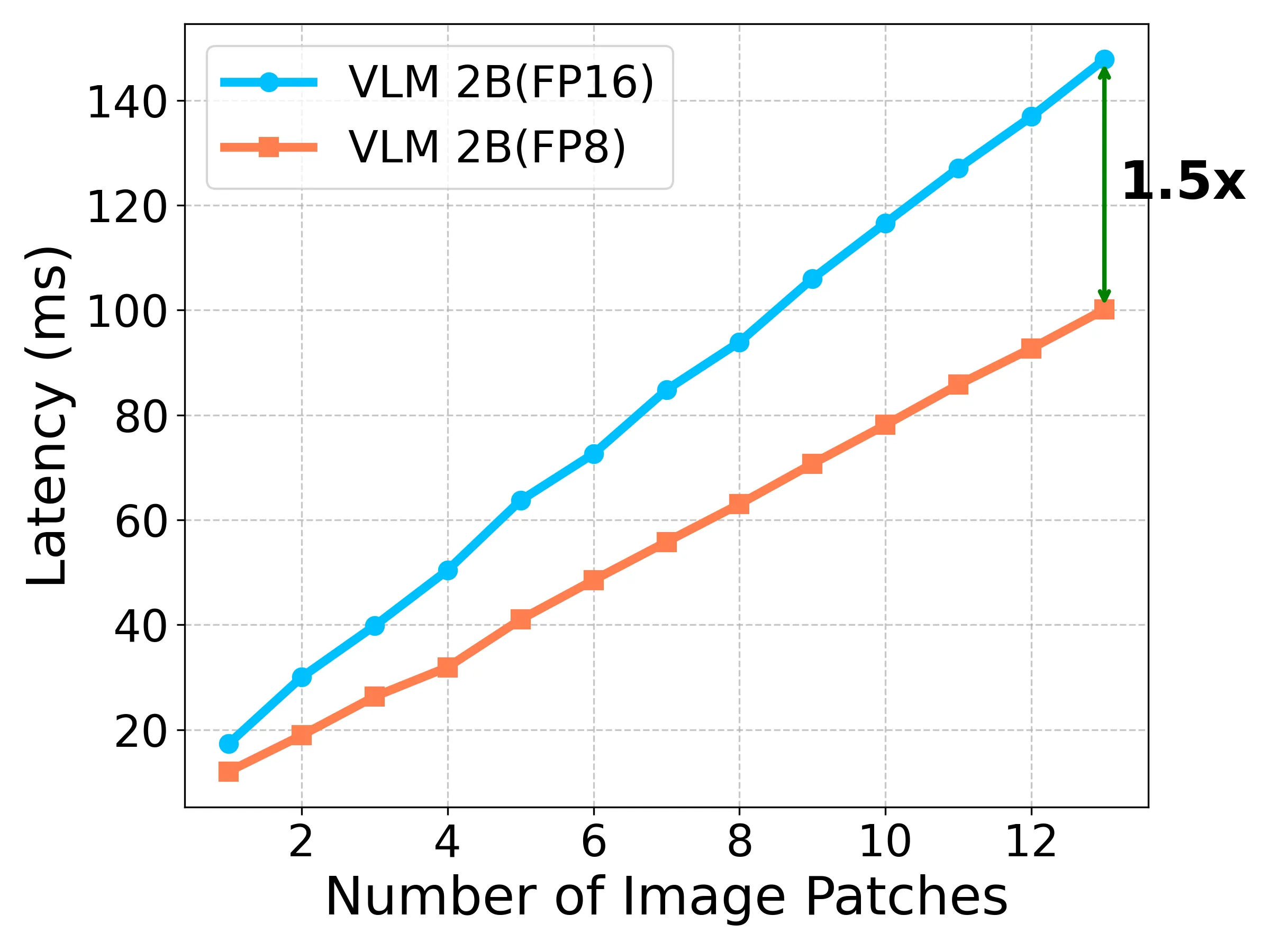

(a) Vision Encoder Latency: ViT延迟随输入patch数量近似线性变化。

LLM Prefill延迟

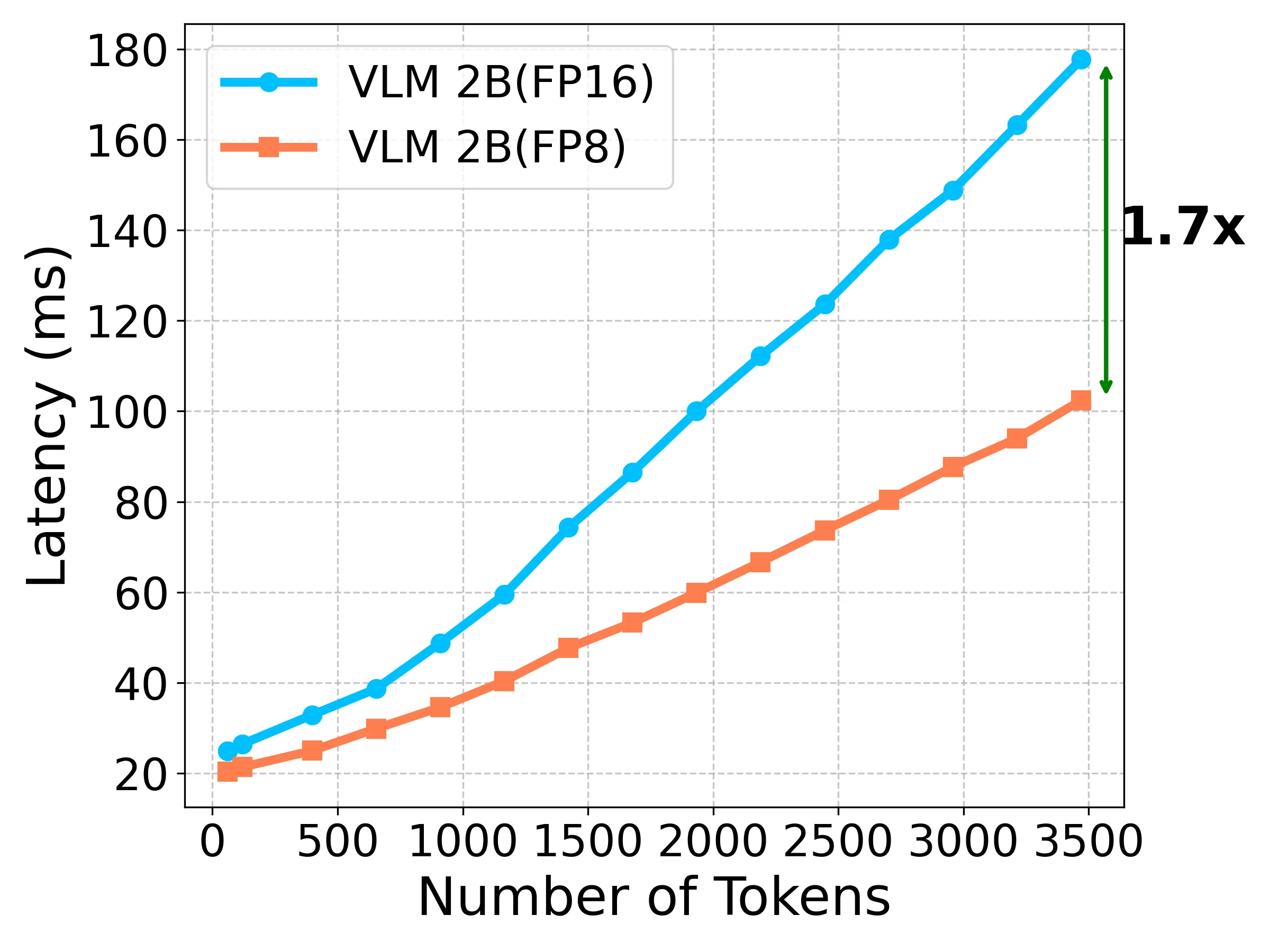

(b) LLM Prefill stage Latency: Token压缩显著降低prefill延迟。

Extend-One-Token延迟

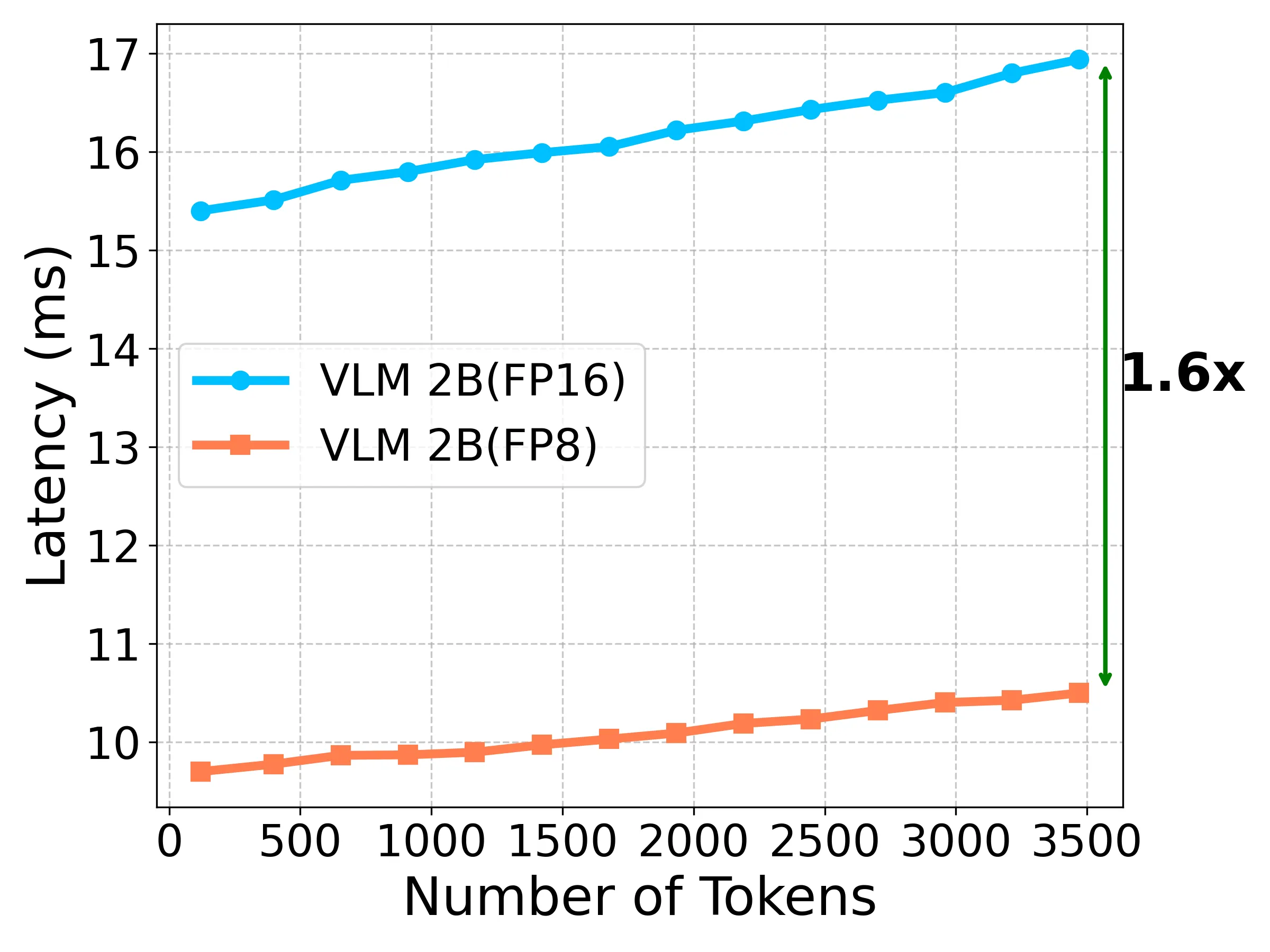

(c) LLM Extend-One-Token Latency: FP8量化在各阶段均带来额外加速。

各模块贡献分析

Patch Selection Module：

  • 从12个patch减少到平均3.5个
  • ViT延迟从136.9ms降至45.1ms，3.0倍加速
  • 精度保持不变（仅过滤不相关视角）

Token Selection Module：

  • FP16: 输入token从3214降至858（压缩比r=0.8）
  • Prefill延迟从163.2ms降至54.2ms
  • 对比FastV(r=0.3)仅需温和压缩即可达到类似token数

Speculative Decoding：

  • 平均4倍投机长度，接受3.8个token/迭代
  • 生成延迟从229.6ms降至104.1ms（含选择模块10.2ms）
  • Extend-one延迟从16.9ms降至7.7ms（FP16）和6.2ms（FP8）

FP8量化：

  • ViT延迟：1.5倍加速
  • LLM Prefill：1.3-1.7倍加速（平均1.6倍）
  • 整体额外加速从2.5倍提升至3.2倍

内存消耗

组件FP16内存最大激活
ViT引擎（1B/2B）588.80 MiB866 MiB
0.5B Qwen2引擎1.21 GiB162 MiB
1.8B InternLM2.5引擎3.62 GiB288 MiB
KV-Cache (1B模型)252 MiB-
KV-Cache (2B模型)864 MiB-

FP8部署可将内存消耗减半。

六、总结

核心贡献

  1. 提出LiteVLM架构：通过联合利用patch选择、token选择和投机解码三种互补技术，构建高效的VLM推理流水线
  2. Patch Selection Module创新：首次在VLM中引入基于文本查询的动态视角选择，显著减少视觉编码计算量
  3. 独立Token Selection Module设计：从LLM提取第一层解码器作为独立模块，保持执行图完整性，便于部署优化
  4. 端到端优化验证：在NVIDIA DRIVE Thor平台上实现2.5倍（FP16）和3.2倍（FP8）延迟降低，综合精度仅下降0.16%（0.6618->0.6602）
  5. 自动驾驶应用验证：针对自动驾驶场景的多视角输入进行专门优化，证明方案在实际嵌入式平台的可行性

技术影响

  • 边缘AI部署：为资源受限环境下的VLM部署提供了实用的加速方案
  • 多模态推理优化：提出的三种技术可独立或组合使用，具有良好的通用性
  • 自动驾驶智能化：使VLM在车载平台上的实时推理成为可能，推动自动驾驶感知与决策的智能化

局限性

  1. 任务特异性：Patch Selection Module主要针对多视角场景（如自动驾驶），通用VQA任务需要额外的空间推理适配
  2. 精度权衡：FP8量化带来约1.7%的精度下降（0.6618->0.6450），可能需要quantization-aware training来缓解
  3. 模型规模：实验基于2B参数模型，更大模型上的效果需要进一步验证
  4. 数据集局限：仅在DriveLM数据集上验证，其他VLM benchmark上的表现未知
