FlashMoE: Fast Distributed MoE in a Single Kernel

一、论文概述

项目	内容
标题	FlashMoE: Fast Distributed MoE in a Single Kernel
作者	Osayamen Jonathan Aimuyo, Byungsoo Oh, Rachee Singh
机构	Cornell University
论文	arXiv:2506.04667
代码	GitHub
发布	2025-06-05 (v1), 2025-11-08 (v3)
会议	NeurIPS 2025
许可	CC BY 4.0

二、核心思想

问题定义

现代大语言模型（LLM）广泛采用混合专家（MoE）架构，因其计算稀疏性使得计算成本随模型规模亚线性增长。然而，现有分布式MoE实现存在三个关键瓶颈：

通信开销：AlltoAll等同步集合通信操作占总运行时间高达68%，且对straggler延迟极度敏感
内核启动开销：单层前向传播需启动多达550个短生命周期内核，导致非确定性启动时间和不必要的同步点
GPU利用率低：现有系统仅实现26%的tensor core利用率，GPU大部分时间处于空闲状态

解决方案概述

FlashMoE提出完全融合的分布式MoE算子，将专家计算和GPU间通信融合为单一持久化GPU内核。核心创新包括：

Actor并发模型：将GPU线程块特化为Processor、Subscriber、Scheduler三种角色
细粒度流水线：在tile粒度上实现dispatch、compute、combine三阶段的流水线执行
设备发起的(R)DMA：用单边设备发起通信替代同步集合通信，消除straggler效应
负载均衡调度器：多线程、工作保持的调度器确保高GPU SM利用率

三、技术架构

整体框架图

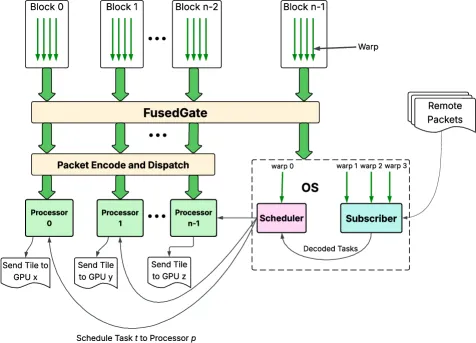

FlashMoE融合内核架构

Figure 5: FlashMoE融合内核架构，展示三种Actor角色的协作关系。

Actor依赖链

Figure 6: DMoE功能依赖关系，表示为Actor交互链。 $S_b$ （Subscriber）、 $S_h$ （Scheduler）和 $P$ （Processor）之间的tile粒度任务依赖。

核心公式

输入定义：

$A, O \in \mathbb{R}^{S \times H}$ ：输入/输出token矩阵
$X \in \mathbb{R}^{E \times H \times D}$ ：专家权重3D张量（E=本地专家数，H=嵌入维度，D=FFN中间维度，S=序列长度）
$T_\phi \in (\mathbb{N} \times \mathbb{R})^{E \times C}$ ：路由表， $T_\phi(e,c) = (i,w)$ 表示token i在slot c路由到专家e
$G_\phi \in \mathbb{R}^{S \times E}$ ：门控网络产生的亲和度分数

Algorithm 1 - FlashMoE融合内核：

Input: A, O ∈ ℝ^(S×H), X ∈ ℝ^(E×H×D), N
1: begin
2:   T_φ, G_φ ← FusedGate(A)
3:   if blockId + 1 < N then
4:     Dispatch(T_φ, A)
5:     processor::start()
6:   else
7:     if warpID == 0 then
8:       scheduler::start()
9:     else
10:      subscriber::start(T_φ, G_φ, O, X)
11:    end if
12:  end if
13: end

Overlap Efficiency定义： $O_e = T(2) / T(N_G)$ 其中 $T(N_G)$ 是在 $N_G$ 个GPU上的延迟， $T(2)$ 是在2个GPU上的延迟。

模型组件

组件	说明	关键参数
Processor	执行计算（GEMM和元素操作）和tile通信	N-1个线程块，使用CUTLASS和NVSHMEM
Scheduler	多线程、工作保持的调度器，分配计算任务	1个warp，确保高SM利用率
Subscriber	解码来自远程GPU的tile包为任务描述符	3个warps
OS Block	最后一个线程块，包含Scheduler和Subscriber	管理任务调度和通信
FusedGate	融合的门控网络计算	产生路由表T_φ和亲和度G_φ

训练/推理流程

FlashMoE的执行流程：

FusedGate阶段：计算门控网络，生成路由表 $T_\phi$ 和亲和度分数 $G_\phi$
Dispatch阶段：将token分发到对应的专家GPU，使用NVSHMEM进行设备发起的(R)DMA传输
Compute阶段：Processor执行GEMM_0（上投影）和GEMM_1（下投影）计算
Combine阶段：将专家输出聚合回原始token顺序

关键设计选择：

Tile维度：(128, 64)，经过参数扫描优化
通信粒度：tile级别的单边传输，而非批量集合通信
调度策略：工作保持调度，SM可乱序执行就绪任务

四、核心创新

创新点	说明	理论/实验依据
完全内核融合	首个将整个分布式MoE算子融合为单一持久化内核的方案	单次内核启动 vs 基线的550次启动
Actor并发模型	将GPU线程块特化为三种角色，实现计算与通信的细粒度重叠	93.17% SM利用率 vs 基线的9.67%-59.11%
设备发起通信	用NVSHMEM单边(R)DMA替代同步集合通信	消除straggler效应和同步开销
Payload效率	消除稀疏激活层中的冗余网络负载	FP32下仍优于FP16基线
负载均衡调度	多线程工作保持调度器	确保SM持续执行有效工作

五、代码实现分析

项目结构

FlashMoE/
├── src/
│   ├── include/           # 头文件
│   ├── kernel/            # CUDA内核实现
│   ├── benchmark/         # 性能基准测试
│   └── ...
├── CMakeLists.txt         # 构建配置
├── README.md
└── LICENSE

技术栈

CUDA C++：核心实现语言，含内联PTX
cuBLASDx：设备端高性能BLAS计算
NVSHMEM：异步设备发起通信
CCCL/CUTLASS：关键基础设施
要求：CUDA toolkit, C++20, ninja, CMake >= 3.28

硬件要求

SM 70及以上GPU
P2P GPU互连（NVLink、部分PCIe、GPUDirect RDMA）
支持：SM70+, NVLink, 多节点RDMA (EFA, IBGDA, libfabric)
精度支持：FP16, BF16, FP32 (TF32), FP64

六、实验结果

实验设置

硬件：8× NVIDIA H100 80G GPU，NVLink互连，125GB RAM，20 vCPUs
软件：PyTorch 2.6.0, CUDA 12.8, Ubuntu 22.04
模型配置：16注意力头，嵌入维度2048，FFN中间维度2048
路由：top-2路由，容量因子1.0
测量：32次warmup后的32次前向传播平均值

基准测试对比

指标	FlashMoE	最佳基线	加速比
前向延迟 (4 GPU)	最优	Megatron-TE	4.6× @ 16K tokens
前向延迟 (8 GPU)	最优	FasterMoE	6.4× @ 16K tokens
SM利用率	93.17%	Comet 42.31%	2.2×
吞吐量 (8 GPU)	17.7 MTokens/s	FasterMoE	5.7×
重叠效率 (8 GPU)	最优	Megatron-TE	4×

GPU利用率

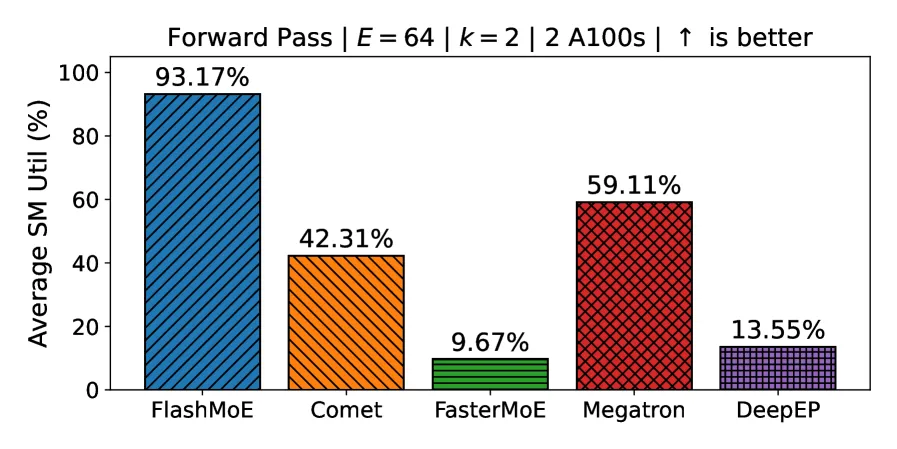

SM利用率对比

Figure 9: SM利用率对比。FlashMoE达到93.17%，比FasterMoE (9.67%)高9×，比DeepEP+Megatron-LM (13.55%)高6.8×，比Megatron-TE (59.11%)高4×，比Comet (42.31%)高2.2×。

前向延迟

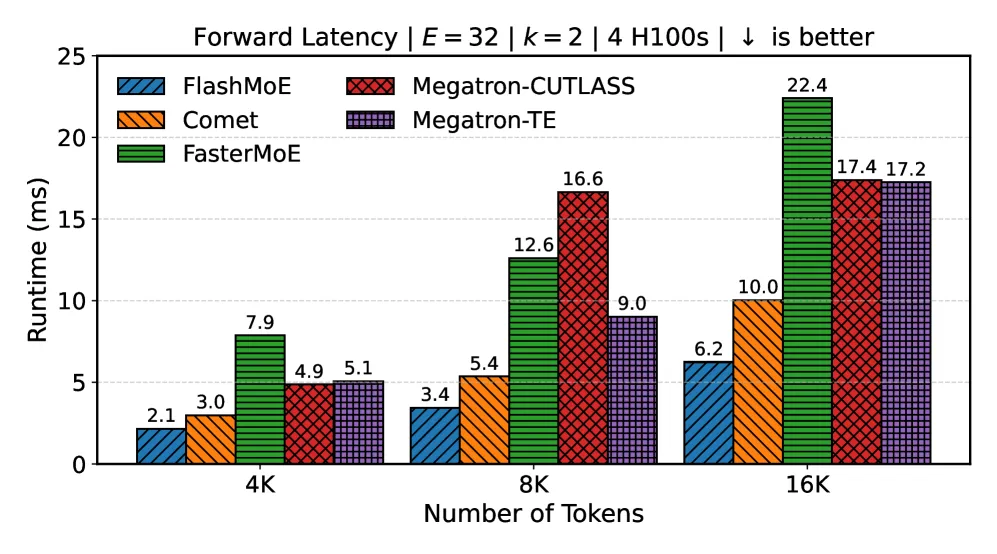

4 GPU前向延迟

Figure 8(a): 4 H100 GPU上前向延迟随token数变化。

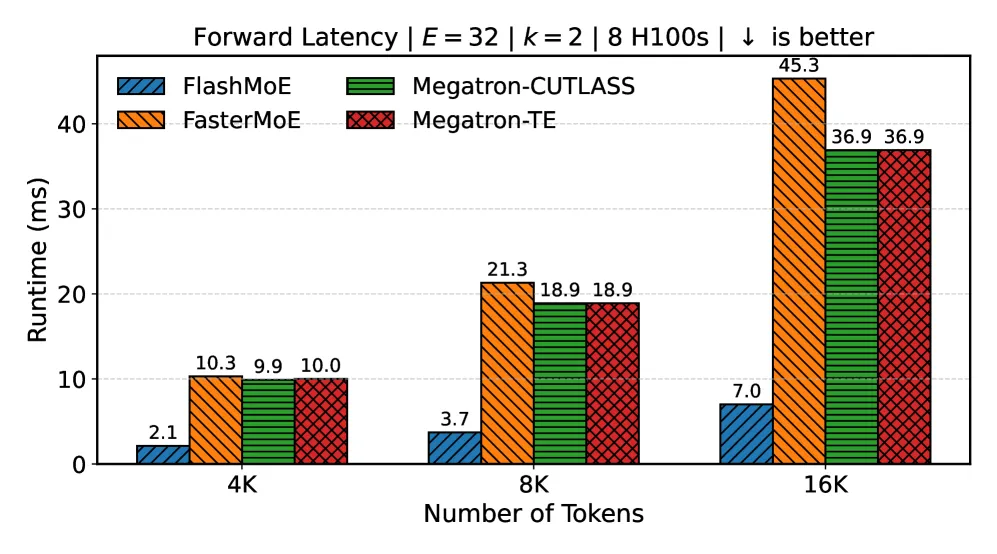

8 GPU前向延迟

Figure 8(b): 8 H100 GPU上前向延迟随token数变化。

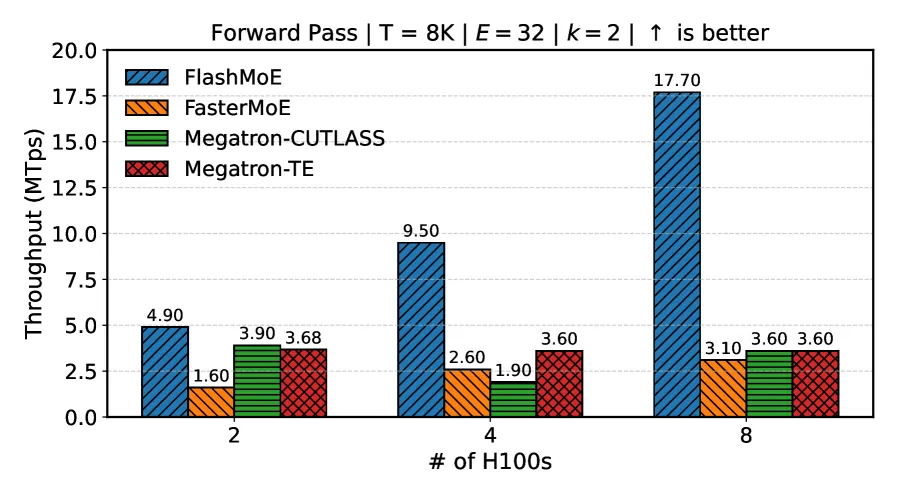

吞吐量扩展

Figure 10: 吞吐量随GPU数量扩展。FlashMoE在8 GPU达到17.7 MTokens/s，线性扩展。

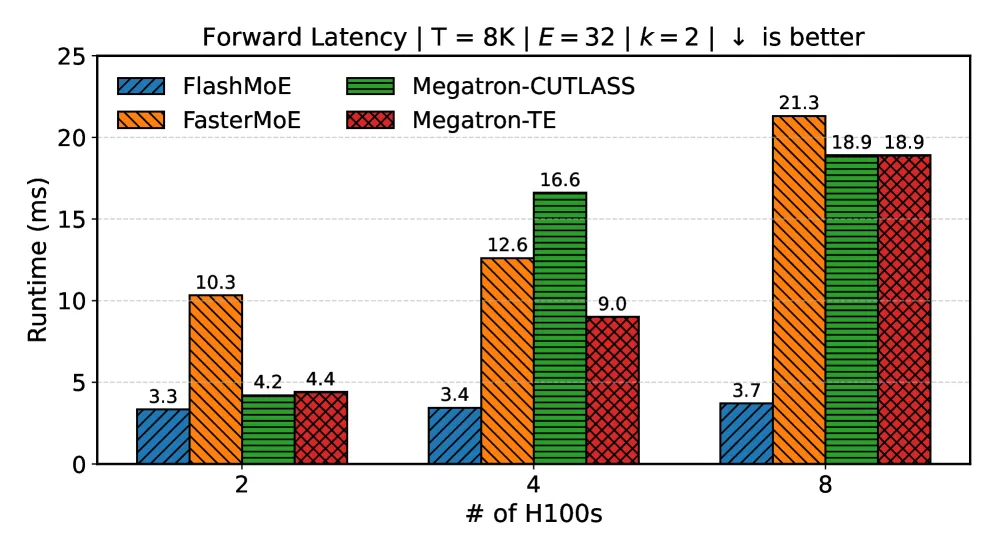

专家可扩展性

Figure 12: 前向延迟随专家数增加。FlashMoE保持低延迟，而基线呈超线性增长。

重叠效率

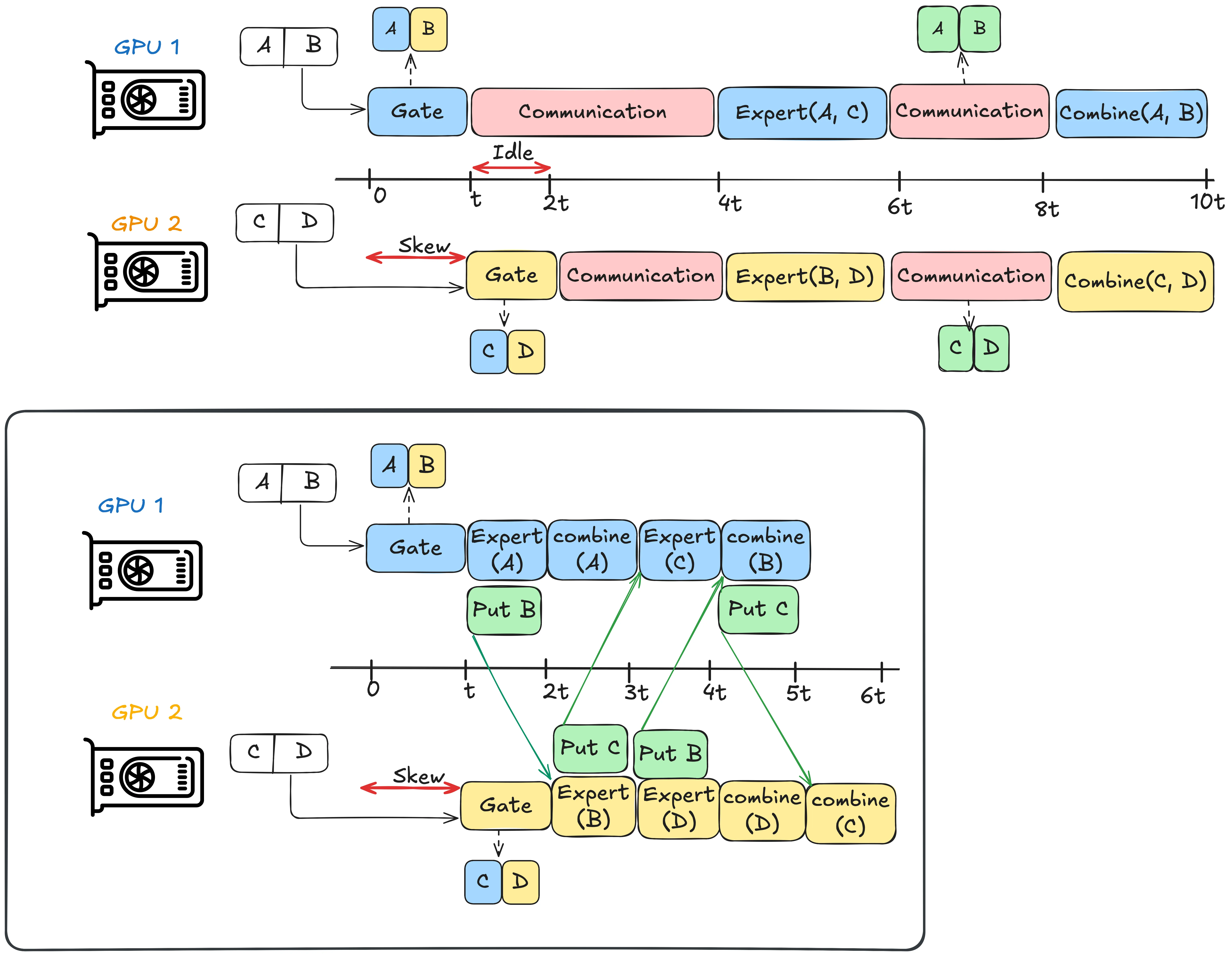

重叠调度

Figure 13: 重叠调度（底部）展示如何将顺序调度（顶部）的空闲时间用于计算。

关键结论

重要发现：FlashMoE使用FP32精度，而所有基线使用FP16。这意味着FlashMoE的通信量和计算工作量是基线的2倍，但仍能实现显著的性能优势，证明其设计消除了吞吐量瓶颈，而非依赖低精度。

七、相关工作

方法	特点	FlashMoE优势
Comet	cudaMemcpyPeerAsync通信	完全内核融合，消除启动开销
FasterMoE	NCCL通信	设备发起通信，消除straggler
Megatron-CUTLASS	NCCL + CUTLASS	单内核 vs 多内核
Megatron-TE	Transformer Engine	Actor模型实现更高效重叠
DeepEP	DeepSeek的EP优化	93.17% vs 13.55% SM利用率

八、总结

核心贡献

首个完全融合的分布式MoE内核：将整个DMoE算子（dispatch + compute + combine）融合为单一持久化GPU内核
Actor并发计算模型：基于Actor模型的GPU线程块特化，实现计算与通信的细粒度重叠
设备发起通信：用NVSHMEM单边(R)DMA替代同步集合通信，消除straggler效应
显著性能提升：FP32下实现6×延迟降低、9× SM利用率提升、5.7×吞吐量提升

技术影响

FlashMoE展示了GPU内核-硬件协同设计是释放大规模分布式ML性能上限的关键。从CPU编排到完全自主的GPU原生流水线的转变，将对未来的MoE系统设计产生深远影响。

局限性

工程复杂度：完全融合的持久化内核需要深度GPU和分布式系统专业知识
FP16效率：当前FP16路径因调优不足而表现不佳，计划使用cuBLASDx或CUTLASS builders解决
仅支持推理：当前工作仅针对推理，训练需要融合反向传播和梯度通信

未来方向

编译器/DSL抽象降低开发门槛
自动调优GEMM算子优化FP16性能
扩展到训练场景
支持FP8及更低精度类型
