FloE: On-the-Fly MoE Inference on Memory-constrained GPU

一、论文概述

项目	内容
标题	FloE: On-the-Fly MoE Inference on Memory-constrained GPU
作者	Yuxin Zhou, Zheng Li, Jun Zhang, Jue Wang, Yiping Wang, Zhongle Xie, Ke Chen, Lidan Shou
机构	Zhejiang University, Ant Group
论文	arXiv:2505.05950
代码	-
发布	2025-05-09
领域	机器学习 (cs.LG), 人工智能 (cs.AI)
会议	ICML 2025

二、核心思想

问题定义

MoE 模型（如 DeepSeek-R1、GPT-4、Mixtral）通过稀疏激活专家来降低推理成本，但未激活的专家占用大量 GPU 内存：

组件	内存占用
Mixtral-8x7B FP16 总计	94GB
激活参数 (30%)	27.3GB
未激活专家	66.8GB

Offloading 技术将专家参数卸载到 CPU 内存，但 PCIe 带宽瓶颈严重制约性能：

带宽	速度
DRAM→VRAM (PCIe 4.0)	32GB/s
GPU 内存→片上计算	300GB/s

关键问题：一个 Mixtral 专家 300MB+，传输需要 15ms，但计算仅需 5ms。

解决方案概述

FloE 提出即时 (on-the-fly) MoE 推理系统，核心洞察：

稀疏激活的专家内部存在大量未被利用的冗余

三大技术创新：

1. 混合压缩：对不同投影矩阵采用不同压缩策略（稀疏 vs 量化）
2. 双稀疏预测器：inter-expert 预测 + intra-expert 预测
3. 系统协同优化：高效稀疏 GEMV 内核 + 紧凑异步传输

核心结果：

• 推理加速 48.7×（vs DeepSpeed-MII）
• 参数压缩 9.3×
• 内存占用减少 8.5×
• 仅需 11GB VRAM 即可部署
• 性能下降仅 4.4% ~ 7.6%

三、技术架构

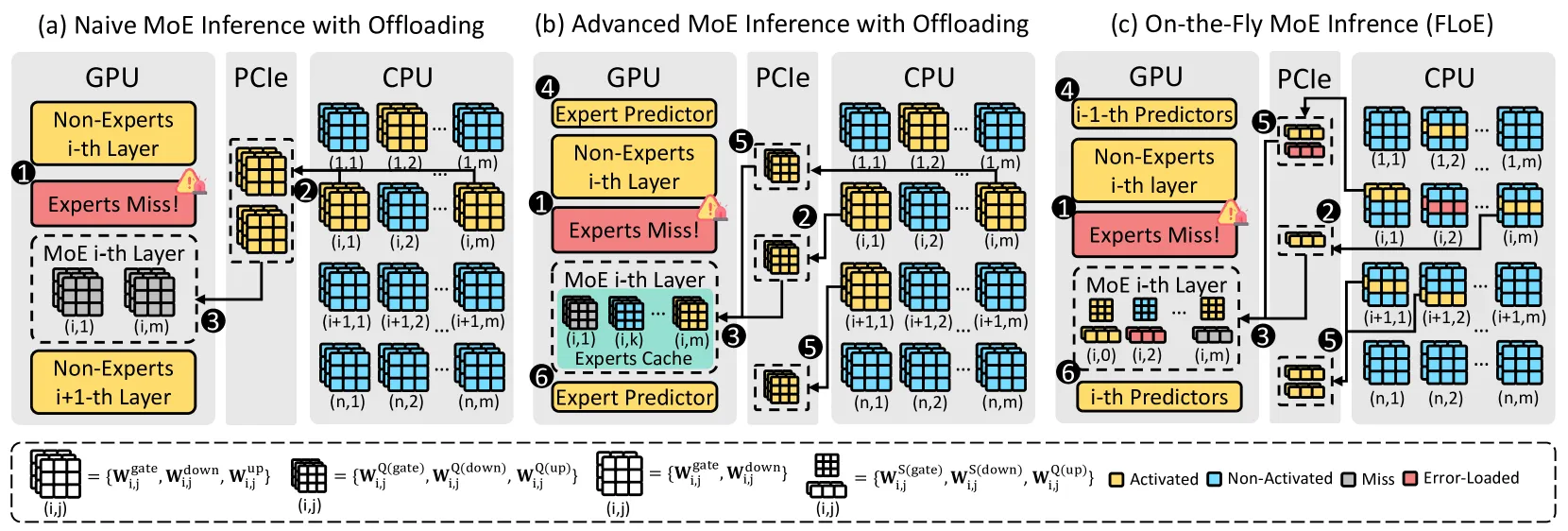

系统对比

方案	特点	问题
(a) Naive Offloading	按需加载整个专家	PCIe 带宽瓶颈
(b) Advanced Offloading	预取 + 缓存	仍需传输大量数据
(c) FloE (On-the-Fly)	压缩 + 预测 + 重叠	传输量大幅减少

MoE 专家前向计算

SwiGLU-based MoE 每个专家包含三个矩阵：

• W^gate (gate projection)
• W^down (down projection)
• W^up (up projection)

前向公式： $a_E(x) := (\text{SiLU}(xW^{gate}) \odot (xW^{up})) W^{down}$

混合压缩策略

关键观察：

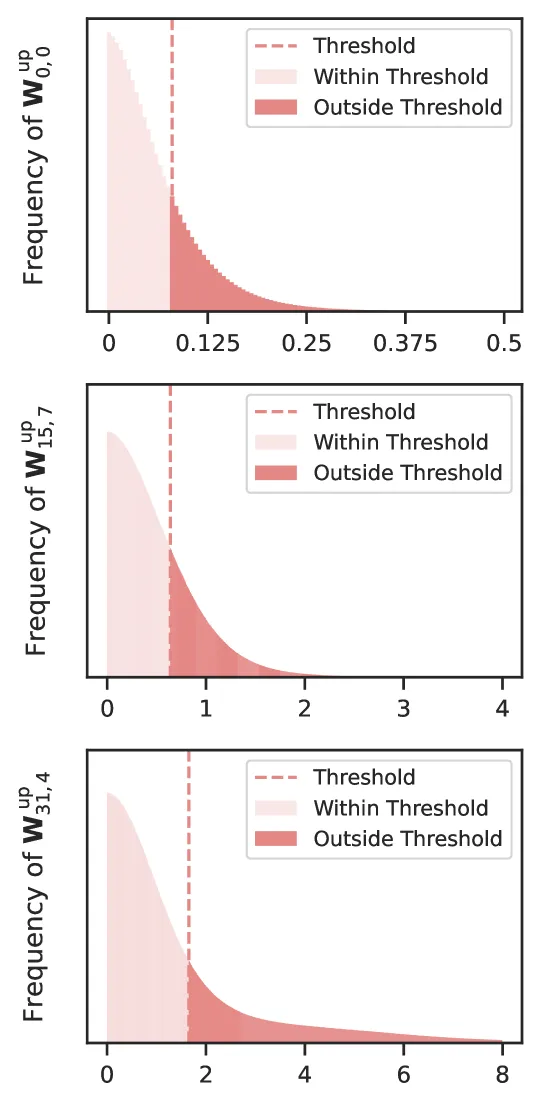

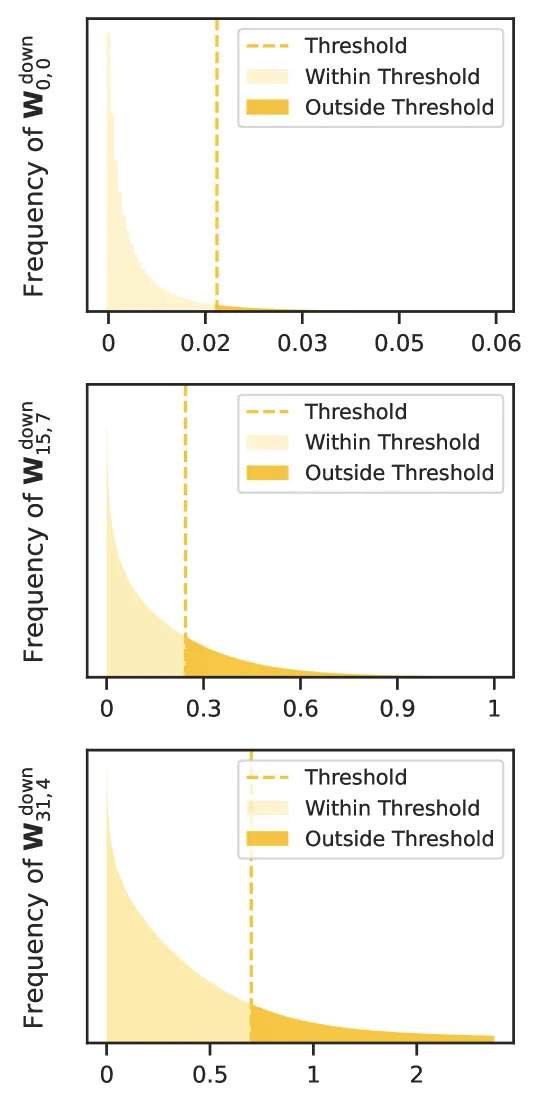

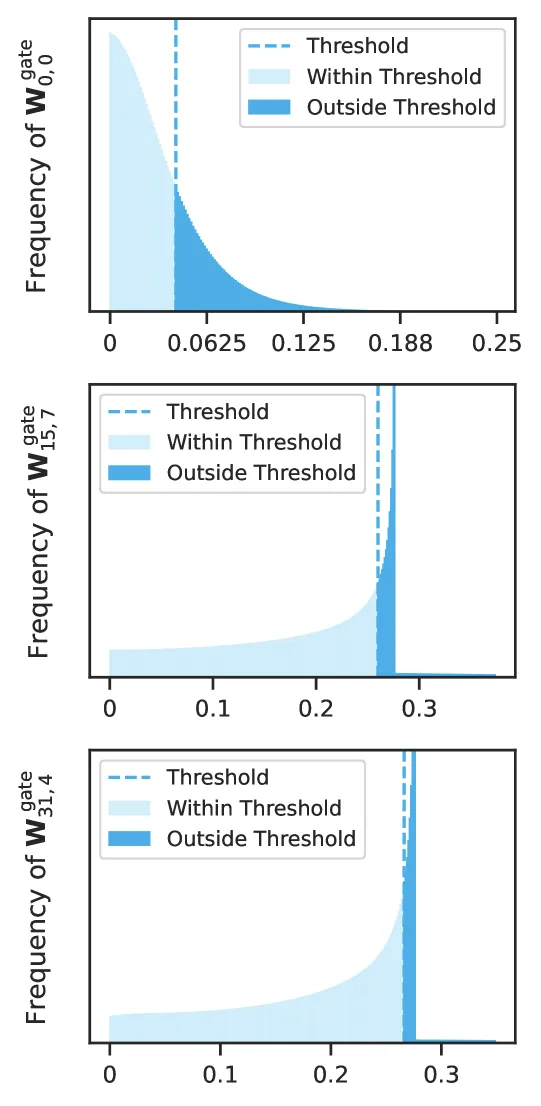

• 观察 1：专家内部保持高度稀疏性，激活值集中在零附近
• 观察 2：up projection 对超低比特量化敏感度最低

混合压缩方案：

投影矩阵	压缩方法	原因
Gate projection	激活稀疏化 S(·)	敏感度中等
Down projection	激活稀疏化 S(·)	敏感度最高
Up projection	INT2 量化 Q(·)	敏感度最低

压缩后专家： $E^{compressed}_{ij} = \{W^{S(gate)}_{ij}, W^{S(down)}_{ij}, W^{Q(up)}_{ij}\}$

敏感度分析

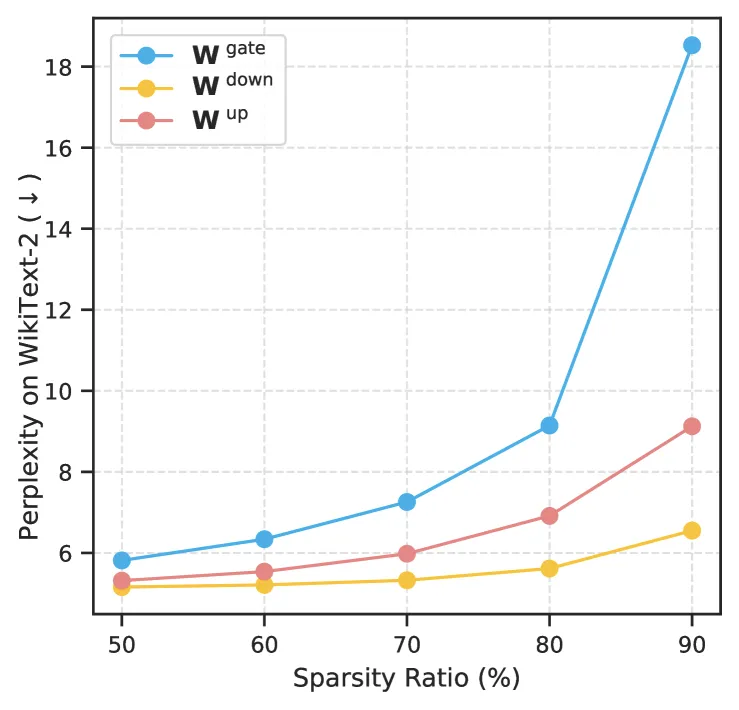

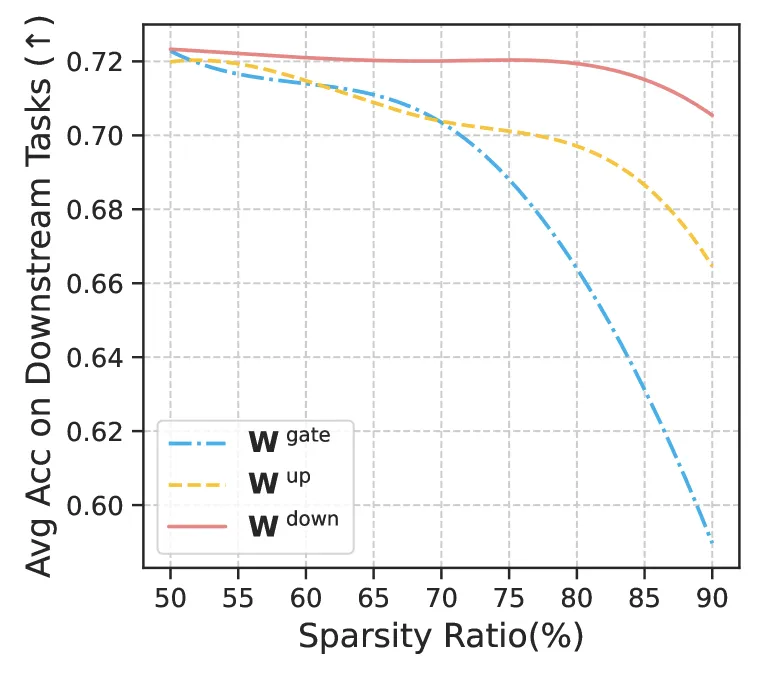

稀疏化敏感度：

投影	0%	50%	70%	80%	90%
Gate	0.7247	0.7228	0.7035	0.6640	0.5897
Up	0.7199	0.7148	0.6971	0.6646	-
Down	0.7233	0.7210	0.7194	0.7054	-

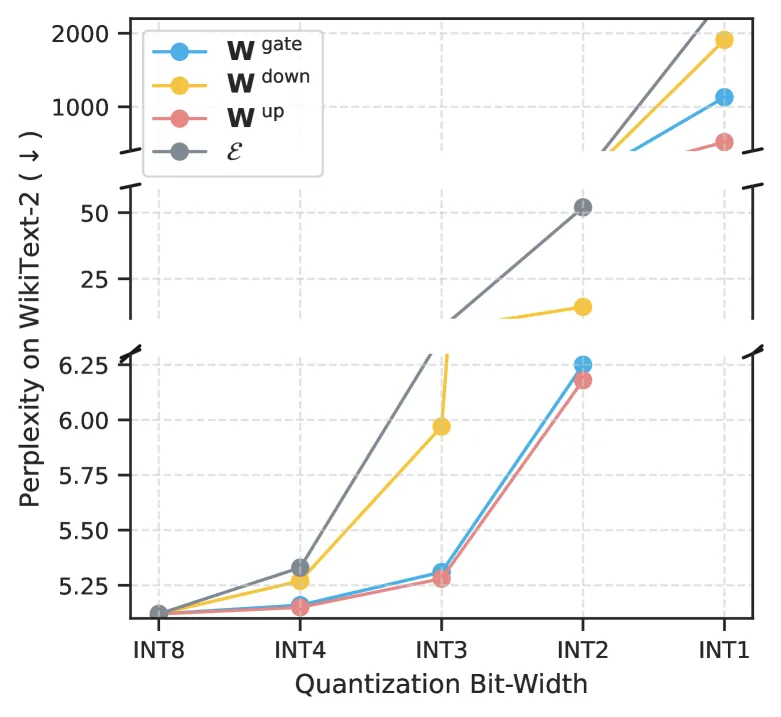

量化敏感度：

• INT8/INT4：影响极小
• INT2：down 最敏感，up 最不敏感
• INT1：up 保持 gate 的 46%、down 的 27% 性能

双稀疏预测器

核心观察 3：连续 MoE 层的隐藏状态余弦相似度 > 0.95

Inter-expert Predictor（专家间预测）

特性	说明
类型	学习型 MLP
输入	上一层隐藏状态 + 专家选择历史轨迹
参数量	浅层 32K，深层 2M
精度	0.88

Intra-expert Predictor（专家内预测）

特性	说明
类型	无参数、基于复用
方法	隐藏状态 × 复用的 up projection 矩阵
参数量	0（无需额外内存）
召回率	0.95

对比：PowerInfer/DEJAVU 预测器需要 9GB，SparseInfer 需要 2.19GB

系统协同优化

高效稀疏 GEMV 内核

Algorithm 1: Efficient Sparse Kernel
Input: hidden states x, threshold t_ij, E_ij = {W^gate_ij, W^down_T_ij, W^up_ij}

1: v ← x W^up_ij
2: mask ← (|v| > t_ij)
3: x' ← SiLU(x W^gate_ij[mask]) ⊙ v[mask]
4: output ← x' W^down_T_ij

优化：

• 转置 W^down 并使用列主序存储
• 基于阈值选择性加载列
• 融合 SiLU 激活和逐元素乘法

加速：最高 2×

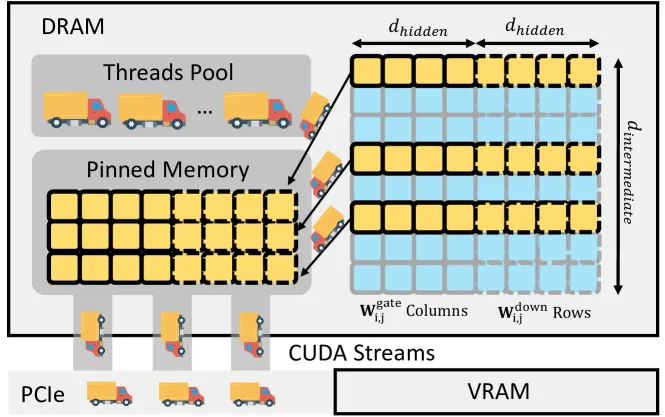

紧凑异步传输

• DRAM 中紧凑权重布局，减少访问延迟
• 多线程打包激活专家
• SIMD 异步数据传输，隐藏延迟于计算中

加速：比朴素方法快 12.6×

四、核心创新

创新点	说明	理论/实验依据
混合压缩	Gate/Down 用稀疏，Up 用 INT2 量化	比统一压缩性能好 9.8%
Inter-expert Predictor	学习型 MLP 预测下一层专家	精度 0.88
Intra-expert Predictor	无参数复用预测	召回率 0.95，零内存开销
稀疏 GEMV 内核	Triton-based 高效实现	最高 2× 加速
紧凑异步传输	多线程 + SIMD 异步	12.6× 传输加速

五、实验结果

实验设置

硬件：

• GPU：GeForce RTX 3090 (24GB VRAM)
• CPU：64-core @ 2.3GHz
• DRAM：256GB
• 互联：PCIe 4.0

模型：Mixtral-8x7B

基线：DeepSpeed-MII, Mistral-Offloading, HQQ, CATS, Chess

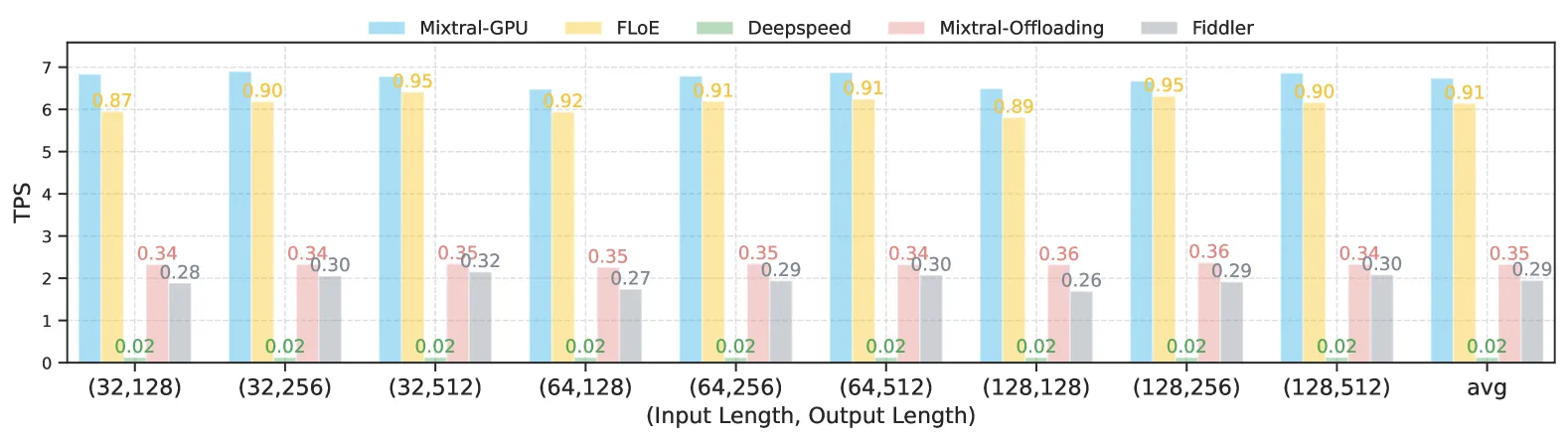

端到端性能

指标	FloE
vs DeepSpeed-MII	48.7×
参数压缩	9.3×
内存减少	8.5×
最低 VRAM	11GB
性能下降	4.4% ~ 7.6%

单专家执行延迟

GPU	0%	50%	70%	90%	90% 加速
H100	0.169ms	0.134ms	0.114ms	0.103ms	1.64×
A100	0.253ms	0.195ms	0.176ms	0.155ms	1.63×
A6000	0.524ms	0.365ms	0.305ms	0.263ms	1.99×
RTX-3090	0.542ms	0.379ms	0.316ms	0.283ms	1.92×

传输效率

• 紧凑异步传输比朴素方法快 12.6×
• 接近 PCIe 4.0 实际峰值带宽

DRAM 使用影响

FloE 在不同 DRAM 使用量下均保持显著优势。

下游任务性能

方法	MMLU@5	BoolQ	SciQ	Arc-C	Arc-E	平均
Mixtral-8x7B (baseline)	0.695	0.853	0.968	0.567	0.843	0.720
HQQ int3	0.608	0.809	0.955	0.481	0.800	0.665
CATS-80%	0.617	0.792	0.903	0.515	0.782	0.657
Chess-80%	0.612	0.802	0.912	0.498	0.781	0.657
FloE-80%	0.605	0.810	0.951	0.509	0.803	0.676
HQQ int2	0.234	0.485	0.331	0.212	0.279	0.311
CATS-90%	0.377	0.704	0.826	0.442	0.709	0.559
Chess-90%	0.424	0.727	0.839	0.410	0.694	0.568
FloE-90%	0.531	0.835	0.952	0.458	0.762	0.644

关键发现：

• 90% 稀疏度下，FloE 比其他方法高 9.8%
• 统一 INT2 量化 (HQQ) 性能灾难性下降 (0.311)
• FloE 的混合方法显著优于统一压缩

六、消融实验

压缩策略消融

策略	80% 平均性能
FloE-W^up (仅稀疏 up)	0.693
FloE (混合压缩)	0.676
CATS	0.657
Chess	0.657

预测器消融

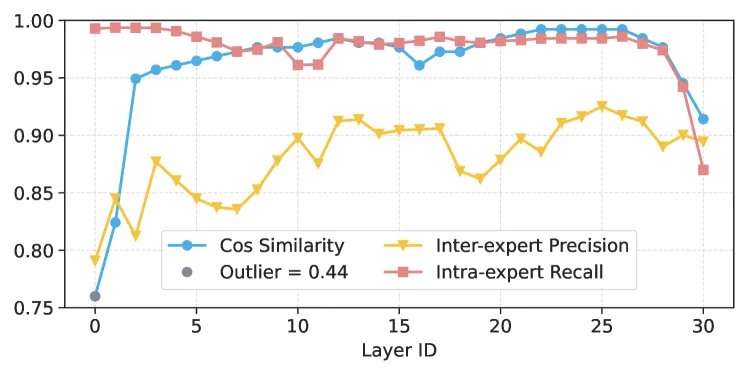

• Inter-expert predictor 精度 0.88
• Intra-expert predictor 召回率 0.95
• 余弦相似度 > 0.95（除第 0 层）

传输消融

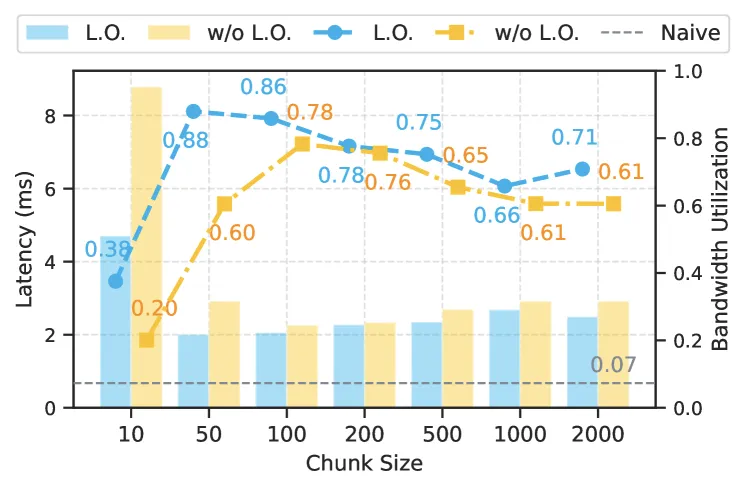

紧凑异步传输实现 12.6× 加速。

调度消融

调度策略对整体性能的影响。

七、相关工作

方法	特点	FloE 优势
DeepSpeed-MII	FP16 offloading	48.7× 加速
Mistral-Offloading	层级缓存	混合压缩 + 预测
HQQ	统一量化	差异化压缩策略
CATS	上下文稀疏	双预测器 + 量化
Chess	稀疏方法	更高性能保持
MoE-Lightning	CPU-GPU-I/O pipeline	单 GPU 更简单高效
MoE-Gen	Module-based batching	在线推理更适用

八、总结

核心贡献

1. 混合压缩方案：根据投影矩阵敏感度差异，对 gate/down 用稀疏化，对 up 用 INT2 量化
2. 双稀疏预测器：
   • Inter-expert：学习型 MLP，精度 0.88
   • Intra-expert：无参数复用，召回率 0.95
3. 系统协同优化：
   • 高效稀疏 GEMV 内核（2× 加速）
   • 紧凑异步传输（12.6× 加速）
4. 实践价值：
   • 仅需 11GB VRAM 即可运行 Mixtral-8x7B
   • 48.7× 推理加速
   • 性能下降仅 4.4% ~ 7.6%

技术影响

• 使大型 MoE 模型在消费级 GPU 上变得可用
• 为 MoE 推理的压缩策略提供了新思路
• 混合压缩 + 预测的范式可推广到其他模型

局限性

• 主要针对 decode 阶段，prefill 优化较少
• 预测器需要离线训练
• 极端稀疏度 (95%+) 下性能下降可能加剧

九、关键图片索引

图片	说明	文件名
Figure 1	系统对比图	system-comparison.png
Figure 2	激活分布	activation-distributions.png
Figure 3	敏感度分析	sensitivity-analysis.png
Figure 4	预测器性能	predictor-performance.png
Figure 5	紧凑异步传输	async-transfer.png
Figure 6	端到端加速	end-to-end-speedup.png
Figure 7	传输延迟	transfer-latency.png
Figure 8	DRAM 使用影响	dram-usage.png
Figure 9	压缩消融	ablation-compression.png
Figure 10	预测器消融	ablation-predictor.png
Figure 11	传输消融	ablation-transfer.png
Figure 12	调度消融	ablation-scheduling.png

十、参考资源

• arXiv 论文
• HTML 版本
• PDF
