Accelerating LLM Inference Throughput via Asynchronous KV Cache Prefetching

通过异步KV缓存预取技术加速LLM推理吞吐量，减少内存访问延迟。

Accelerating LLM Inference Throughput via Asynchronous KV Cache Prefetching

一、论文概述

1.1 基本信息

项目内容
论文标题Accelerating LLM Inference Throughput via Asynchronous KV Cache Prefetching
arXiv ID2504.06319
发表日期2025年4月8日 (v1), 2025年11月8日 (v2)
作者Yanhao Dong, Yubo Miao, Weinan Li, Xiao Zheng, Chao Wang, Jiesheng Wu, Feng Lyu
会议/期刊AAAI (8页, 5图)
代码仓库未公开

1.2 研究背景

大语言模型(LLM)在推理阶段表现出显著的内存受限(memory-bound)特性，主要瓶颈来自高带宽内存(HBM)的带宽限制。在自回归解码过程中，每一步都需要从HBM加载Key-Value Cache(KV Cache)到计算单元寄存器，频繁的片外内存访问导致巨大的数据搬运延迟。

核心问题：

  • vLLM的XFormers注意力内核存在严重的GPU缓存未命中：L1命中率仅0.75%，L2命中率仅0.06%
  • 平均每条指令27.68个周期(CPI)，其中77%消耗在Stall Long Scoreboard事件上
  • 计算吞吐量利用率仅23.35%，内存吞吐量利用率47.10%

1.3 核心贡献

本文提出了一种面向L2缓存的异步KV Cache预取方法，通过计算-加载重叠突破LLM推理的内存带宽瓶颈：

  1. 系统性硬件性能剖析：揭示vLLM推理引擎中的关键瓶颈特征和KV Cache访问的异常缓存命中模式
  2. 软硬件协同设计的异步预取方法：通过计算-传输重叠机制有效隐藏HBM访问延迟
  3. 显著性能提升：在NVIDIA H20 GPU上实现注意力内核2.15x加速，端到端推理吞吐量1.97x提升

二、核心思想

2.1 问题根源分析

通过系统性硬件性能剖析，论文识别出XFormers内核的三个关键性能瓶颈：

瓶颈描述量化指标
GPU利用率低下计算和内存带宽利用严重不足计算23.35%, 内存47.10%
缓存命中率极差缓存机制几乎完全失效L1: 0.75%, L2: 0.06%
持续Warp停顿Stall Long Scoreboard成为绝对性能瓶颈CPI 27.68, 其中21.34周期停顿

2.2 Stall Long Scoreboard机制

Stall Long Scoreboard事件示意图

图1：NVIDIA GPU中Stall Long Scoreboard事件示意图

当Warp执行加载指令(LDG)将数据从HBM传输到寄存器时遇到缓存未命中，后续算术指令(如ADD)因寄存器数据依赖而无法执行，迫使Warp进入停顿状态直到HBM数据到达。XFormers内核接近零的缓存命中率意味着几乎所有内存请求都需要访问HBM，导致灾难性的GPU计算周期浪费。

2.3 核心洞察

关键发现：在KV Block加载阶段存在大量未被利用的内存带宽。通过战略性地利用这些闲置带宽资源，可以将HBM高延迟访问引起的停顿周期重映射为有效的计算周期，从而突破内存受限瓶颈。

优化思路：在计算单元执行当前迭代计算的同时，利用闲置带宽将下一迭代所需的KV Cache异步预取到L2缓存，实现计算-加载重叠。

三、技术架构

3.1 方法总览

原生XFormers与本文方法的Q*K^T计算流程对比 原生XFormers与本文方法的Q*K^T计算流程对比

图2-3：原生XFormers与本文方法的Q*K^T计算流程对比（4 Warp线程块配置）

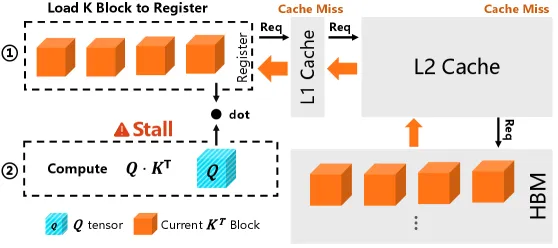

3.2 原生XFormers执行流程

原生XFormers采用逐块迭代加载机制，执行流程分为两个关键阶段：

  1. 每个Warp从全局内存加载当前K Block到寄存器
  2. 使用寄存器中预驻留的Q张量与当前K Block执行Q*K^T运算

当K Block缓存未命中时，触发高延迟HBM访问，导致Stall Long Scoreboard事件。

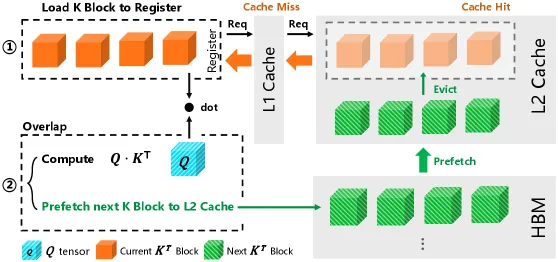

3.3 预取优化执行流程

本文方法的核心创新在于：

  • 在Warp执行当前迭代Q*K^T运算的计算周期内，利用GPU异步预取能力将下一迭代所需的K Block从HBM预加载到L2缓存
  • 当前迭代的K Block已加载到寄存器，其对应的L2缓存行可安全驱逐
  • 确保后续迭代的K Block请求命中L2缓存，显著减少Warp停顿

3.4 算法实现

算法1：预取K Block到L2缓存
输入：块表 bt, Warp数 w, 块索引范围 [s, e)

1: block_idx = s
2: while block_idx < e do
3:   查找 bt[block_idx] -> k_ptr          // 当前块
4:   从k_ptr加载K Block到寄存器
5:   if block_idx + w < e then
6:     查找 bt[block_idx + w] -> next_k_ptr  // 下一块
7:     从next_k_ptr预取K Block到L2缓存
8:   end if
9:   计算当前K Block的 Q*K^T
10:  block_idx = block_idx + w
11: end while

3.5 GPU预取接口

NVIDIA CUDA通过PTX指令 cp.async.bulk.prefetch.L2 提供面向L2缓存的异步预取机制。该非阻塞指令从指定内存位置异步预取数据到L2缓存，需要Compute Capability 9.0或更高版本（Hopper架构GPU，如H100/H20）。

四、核心创新

4.1 异步KV Block预取

K Block预取：在Warp执行当前迭代Q*K^T计算时，异步预取下一迭代的K Block到L2缓存。由于预取与计算并行执行，HBM访问延迟被有效隐藏在计算周期内。

V Block预取：同样适用于V Block。在Warp执行当前迭代V Block加载时，异步预取下一迭代的V Block，实现logits*V计算与预取的并行执行。

4.2 预取收益与L2缓存容量分析

单个Block的内存占用公式：

M_block = b * d_h * T_block

其中b为每模型参数的字节数，d_h为单注意力头维度，T_block为每Block包含的token数。

单次迭代处理的Block总内存占用：

M_total = M_block * (N_thread / 32) * H * B
超参数值说明
b2FP16精度
d_h128注意力头维度
T_block16每Block的token数
N_thread128线程数
H32注意力头数(Llama2-7B MHA)

L2缓存容量约束：

  • H100 GPU的60MB L2缓存理论上支持最多120个batch的K/V Block驻留
  • 超过容量上限时，部分驻留的Block仍可通过缓存命中获得边际性能收益
  • 通过调整缓存驱逐优先级可有效缓解容量溢出导致的缓存抖动

4.3 与现有优化的正交性

本文方法与以下优化技术正交，可集成使用：

优化技术类型与本文方法的关系
FlashAttention-1/2/3计算内核优化正交，可叠加
DeepSpeed-inference算子融合正交，可叠加
MQA/GQA/MLAKV Cache结构优化正交，但收益受GQA比例影响
PagedAttention内存管理正交，可叠加

五、实验结果

5.1 实验设置

配置项详情
CPU4x Intel Xeon Platinum 8469C (192核)
GPU8x NVIDIA H20 (96GB HBM, 60MB L2, 4.0TB/s带宽)
架构Hopper (Compute Capability 9.0)
精度FP16
基线vLLM v0.7.1 XFormers后端, FlashAttention-3

测试模型：

模型注意力机制Q头:KV头比
Llama2-7BMHA32:32 (1:1)
Llama3-8BGQA32:8 (4:1)
Qwen2.5-7BGQA28:4 (7:1)
Qwen2.5-14BGQA40:8 (5:1)

5.2 注意力内核性能

内核性能对比

指标Llama2-7BLlama3-8BQwen2.5-7BQwen2.5-14B
内核加速1.84x1.89x2.15x1.89x
L2命中率提升0.06% -> 43.70%38.35% -> 73.01%55.90% -> 82.66%51.43% -> 77.11%
Stall周期降低21.34 -> 4.1316.66 -> 2.0516.38 -> 1.8716.17 -> 1.96
CPI降低27.68 -> 9.2821.42 -> 7.3222.68 -> 7.3620.94 -> 7.24
计算吞吐提升23.35% -> 48.22%29.61% -> 61.15%25.29% -> 60.95%30.52% -> 63.49%
内存吞吐提升47.10% -> 86.88%23.44% -> 66.96%20.05% -> 63.50%24.16% -> 68.44%

5.3 单GPU端到端推理吞吐量

单GPU端到端推理吞吐量对比 单GPU端到端推理吞吐量对比 单GPU端到端推理吞吐量对比 单GPU端到端推理吞吐量对比

图3：单GPU端到端推理吞吐量对比（输出token固定为2048，H20 GPU）

模型vs XFormers最大提升vs FA3最大提升
Llama2-7B51%110%
Llama3-8B57%15%
Qwen2.5-7B41%-2%~-5% (回归)
Qwen2.5-14B41%7%

注意：Qwen2.5-7B在vs FA3时出现2-5%性能回归，原因是其激进的GQA配置(7:1)严重限制了预取优化潜力。

5.4 Batch Size与序列长度影响

不同batch size和输出序列长度下的加速比

图4：不同batch size和输出序列长度下相对XFormers的加速比

关键发现：

  • 固定batch size时，增加输出序列长度 -> 加速比单调递增
  • 固定序列长度时，增加batch size -> 加速比持续提升
  • 峰值加速偏离(8K, bs=128)组合，原因：(1) batch超过L2缓存性能加速边界; (2) KV Cache总量超出GPU物理内存，触发重计算

5.5 多GPU吞吐量

在2/4/8 GPU张量并行配置下，使用Llama3-8B和Qwen2.5-14B评估：

模型vs XFormers提升范围
Llama3-8B4%-59%
Qwen2.5-14B4%-76%

关键观察：

  • 性能增益随TP规模增大而递减（注意力头被分割，可优化I/O空间减小）
  • FA3在Llama3-8B的4/8 GPU配置下出现3-7%吞吐量回归，而本文方法通过KV Block预取保持加速

六、相关工作

6.1 注意力内核与KV Cache优化

方法技术局限性
FlashAttention-1/2分块和内核融合减少HBM访问未实现计算-加载重叠
FlashAttention-3利用Hopper架构硬件特性仍有优化空间
DeepSpeed-inference深度融合技术，定制GeMM内核面向小batch场景
MQA/GQA/MLA共享KV Cache减少内存占用结构级优化，非内核级

6.2 预取技术

方法场景局限性
ZeRO-InfinityCPU/NVMe到GPU异步预取不适用于纯GPU推理
DeepUMGPU-CPU内存页迁移预取不适用于纯GPU推理
PRESERVE多GPU allReduce期间预取权重和KV Cache仅适用于多GPU场景，batch增大时效果衰减
本文方法CUDA内核级L2缓存异步预取所有场景持续加速

6.3 本文方法的定位

本文方法在CUDA内核层面实现注意力分数计算加速，与上述所有优化技术正交，可形成协同优化组合。

七、总结

7.1 主要贡献

本文提出了一种基于L2缓存的异步KV Cache预取方法，通过计算-加载重叠有效缓解大模型推理的内存带宽瓶颈。

三个关键贡献：

  1. 系统性硬件性能剖析

    • 揭示vLLM推理引擎的关键瓶颈特征
    • 发现KV Cache访问的异常缓存命中模式(L2命中率仅0.06%)

  2. 软硬件协同设计的预取方法

    • 利用NVIDIA Hopper架构的L2缓存异步预取能力(PTX指令)
    • 在计算周期内预取下一迭代的KV Block到L2缓存
    • 实现HBM访问延迟隐藏在计算周期内

  3. 显著性能提升

    • 注意力内核加速：最高2.15x
    • 端到端推理吞吐量：最高1.97x
    • 超越SOTA基线FlashAttention-3

7.2 性能总结

指标数值
注意力内核最大加速2.15x (Qwen2.5-7B)
端到端最大吞吐量提升1.97x
L2缓存命中率提升最高82.66%
Stall周期降低最高89% (21.34 -> 1.87)
CPI降低最高67.5%

7.3 局限性与适用条件

条件说明
硬件要求需要NVIDIA Hopper架构GPU (Compute Capability 9.0+)
GQA影响KV头数越少，预取收益越低；7:1 GQA配置下可能回归
L2缓存容量batch过大时超出L2缓存容量上限，收益递减
多GPU扩展TP规模增大时收益递减

7.4 未来方向

  • 将预取方法扩展到更多GPU架构
  • 优化GQA架构下的预取策略
  • 与更多推理框架集成（当前基于vLLM）
  • 探索与投机解码等技术的协同优化

八、参考资源

8.1 论文链接

8.2 关键技术术语

术语英文说明
KV CacheKey-Value Cache存储历史token的Key和Value向量
HBMHigh Bandwidth Memory高带宽内存，GPU片外存储
L2缓存L2 CacheGPU二级片上缓存
WarpWarpNVIDIA GPU的基本调度单位(32线程)
Stall Long Scoreboard-因HBM访问延迟导致的Warp停顿事件
MHAMulti-Head Attention标准多头注意力机制
GQAGrouped-Query Attention分组查询注意力，多个Q头共享KV头
MQAMulti-Query Attention多查询注意力，所有Q头共享单个KV头
MLAMulti-Head Latent Attention多头潜在注意力(DeepSeek-V2)
PTXParallel Thread ExecutionNVIDIA GPU的中间指令集
PagedAttention-vLLM的分页KV Cache管理机制
vLLM-高性能LLM推理服务框架
XFormers-Facebook的高效Transformer库

8.3 相关工具和框架

工具用途
vLLMLLM推理服务框架(本文测试平台)
FlashAttention-3SOTA注意力内核(本文基线)
NVIDIA CUDA ToolkitGPU编程工具链
Hopper架构NVIDIA GPU架构(支持L2预取指令)

8.4 关键图表索引

图表描述文件
