FlowKV: A Disaggregated Inference Framework with Low-Latency KV Cache Transfer and Load-Aware Scheduling

FlowKV 提出低成本低延迟的 KV Cache 传输方案和负载感知调度器，实现分离式 LLM 推理框架的 96% 传输延迟降低

FlowKV: A Disaggregated Inference Framework with Low-Latency KV Cache Transfer and Load-Aware Scheduling

一、论文概述

项目内容
标题FlowKV: A Disaggregated Inference Framework with Low-Latency KV Cache Transfer and Load-Aware Scheduling
作者Weiqing Li*, Guochao Jiang*, Xiangyong Ding, Zhangcheng Tao, Chuzhan Hao, Chenfeng Xu, Yuewei Zhang, Hao Wang†
机构Alibaba Cloud Computing
论文arXiv:2504.03775
发布2025-04-03
领域cs.DC, cs.AI, cs.CL

二、核心思想

问题定义

分离式推理（Disaggregated Inference）将 LLM 推理的 Prefill 和 Decode 阶段分离到不同节点上执行，以提升系统吞吐量。但该框架面临两个关键挑战：

  1. KV Cache 传输延迟高: Prefill 节点生成的 KV Cache 需要传输到 Decode 节点。现有方案使用 NCCL 逐层传输或合并离散张量，导致传输内核调用频繁，延迟显著（占总延迟约 1/4）
  2. P/D 节点负载不均衡: 固定比例的 P/D 节点分配在负载波动时导致计算资源失衡

解决方案概述

FlowKV 提出两个核心创新：

  1. 低延迟 KV Cache 传输: 通过 KV Cache 结构调整和段式内存分配器，将 NCCL 内核调用从 O(n) 优化到 O(1)，传输延迟降低 96%（从 0.944s 到 0.053s）
  2. Load-Aware Scheduler: 负载感知调度器实时监控节点负载，支持正常负载、计算失衡、极端过载三种场景下的动态调度

三、技术架构

整体框架图

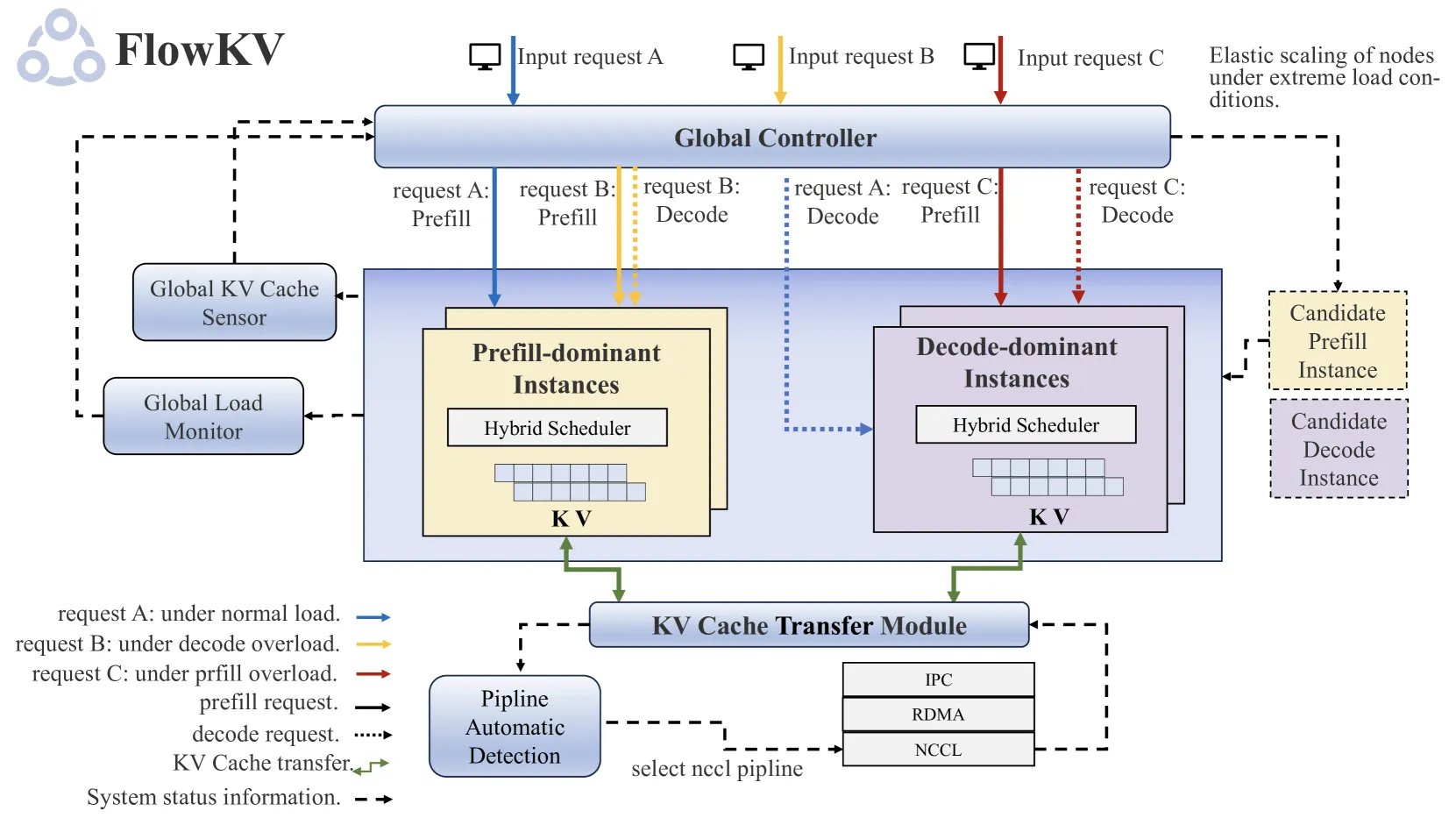

FlowKV 框架概览

FlowKV 包含五个主要模块：

模块职责
Prefill 节点执行 Prefill 计算，生成首个 token 和 KV Cache
Decode 节点执行 Decode 计算，自回归生成后续 token
全局控制器监控所有节点负载和 KV Cache 状态，制定调度方案
混合调度器每个 P/D 节点内的本地调度器，协调 Prefill 和 Decode 调度
KV Cache 传输模块根据硬件特性选择最优传输管道（NCCL/IPC/RDMA）

核心公式

自回归生成过程:

Prefill 阶段： yt+1,K,V=Pp(R)y_{t+1}, \mathbf{K}, \mathbf{V} = P_p(R)

Decode 阶段： yt+i,kt+i,vt+i=Dd({x,yt+1,⋯ ,yt+i−1},{k1,⋯ ,kt+i−1},{v1,⋯ ,vt+i−1})y_{t+i}, \mathbf{k}_{t+i}, \mathbf{v}_{t+i} = D_d(\{x, y_{t+1}, \cdots, y_{t+i-1}\}, \{\mathbf{k}_1, \cdots, \mathbf{k}_{t+i-1}\}, \{\mathbf{v}_1, \cdots, \mathbf{v}_{t+i-1}\})

KV Cache 结构变换:

通过改变 KV Cache 在内存中的布局，将多层维度合并为连续张量：

K,V:(L,2,B,H)→(B,L,2,H)\mathbf{K}, \mathbf{V}: (L, 2, B, H) \rightarrow (B, L, 2, H)

其中 B 为 block 数量，L 为模型层数，H 为 KV Cache 向量维度。

优化效果: 每个 KV block 的 NCCL API 调用次数减少 L × 2 倍。

KV Cache 传输优化

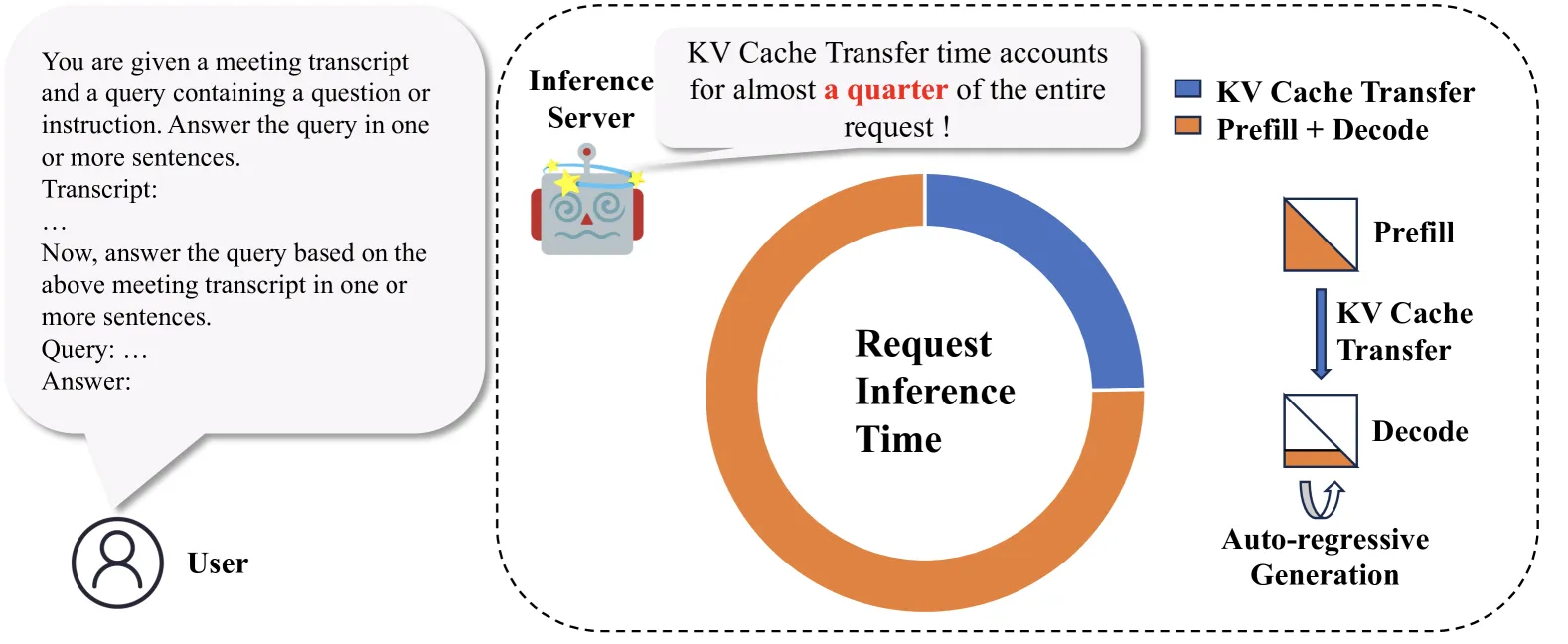

KV Cache 传输时间分布

现有问题：

  • PagedAttention 管理的 KV Cache 物理块不连续
  • NCCL 仅支持连续内存地址传输
  • 碎片化物理块导致大量小数据块传输

FlowKV 优化：

优化技术说明效果
KV Cache 结构变换将 (L,2,B,H) 布局改为 (B,L,2,H)NCCL 调用减少 L×2 倍
段式内存分配器使用操作系统段管理技术，分配连续内存段减少传输内核调用次数
双向段对齐传输前对齐发送端和接收端的 block ID 列表合并可传输的 block，单次 NCCL 操作

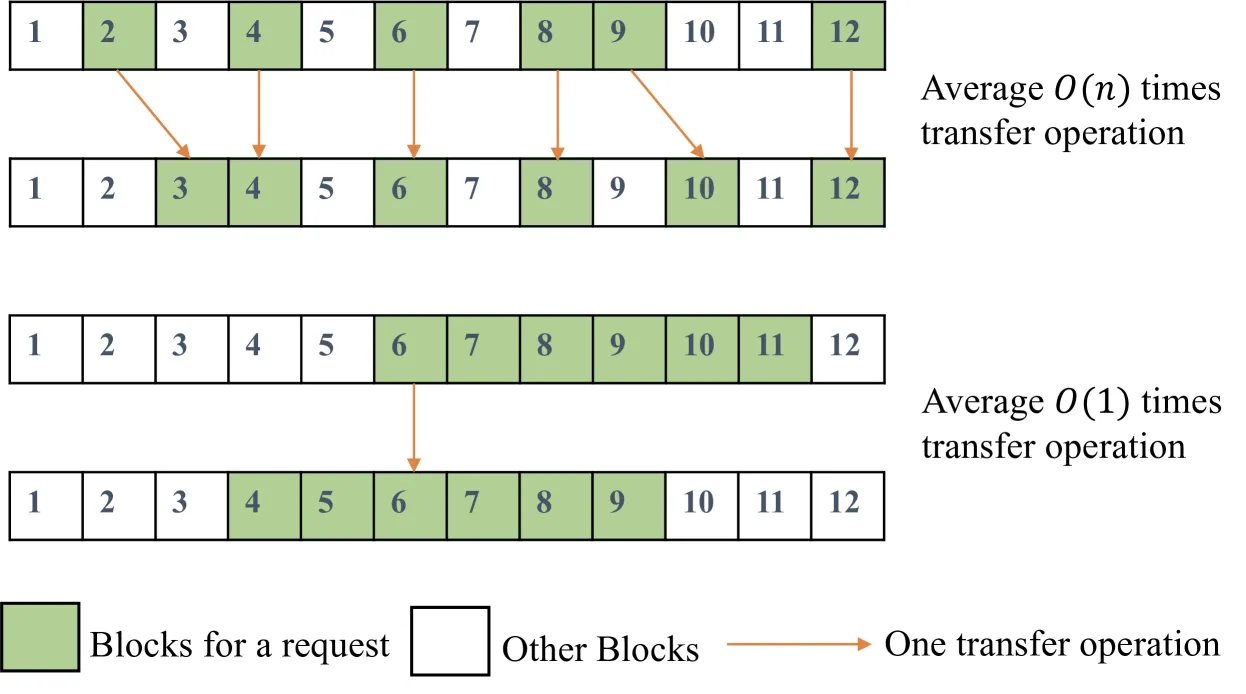

KV Cache 传输优化

Load-Aware Scheduler

负载场景调度策略
正常负载全局控制器根据负载均衡分配请求
计算失衡P/D 节点执行混合计算，动态调整角色
极端过载弹性节点扩展，增加资源处理请求
低负载合并节点，减少资源浪费

四、核心创新

创新点说明实验依据
KV Cache 结构变换改变内存布局，合并多层维度为连续张量NCCL 调用从 23,469 次降至 1 次
段式内存分配器分配连续内存段，减少碎片化传输延迟降低 96%
双向段对齐传输前对齐 block ID，合并可传输 block单机加速 24×，多机加速 15×
Load-Aware Scheduler实时监控负载，三种场景动态调度吞吐量提升 25%
混合计算能力P/D 节点可在计算失衡时执行混合计算异构部署 E2E 加速 15.2%-48.9%

五、代码实现分析

FlowKV 基于开源推理框架构建，主要修改集中在以下方面：

KV Cache 传输管道:

  • 支持 NCCL、IPC、RDMA 三种传输后端
  • 单机默认使用 IPC，跨机使用 NCCL
  • 自动检测硬件特性选择最优管道

内存管理:

  • 段式最小堆管理空闲 block
  • 分配时选择最优段，释放时合并相邻段
  • 减少内存碎片，提升分配效率

六、实验结果

同构部署吞吐量对比

Llama-3.1-8B-Instruct (2 GPU, 1P1D):

方法1K/256 吞吐5K/256 吞吐10K/256 吞吐
DistServe254.04115.6321.94
Mooncake206.38356.28171.07
vLLM-Disagg208.00331.12171.11
vLLM PD-colocated208.08378.97194.24
FlowKV267.61470.68285.14

FlowKV 相比其他分离式框架提升 35%-95% 吞吐量。

Llama-3.1-70B-Instruct (8 GPU, 2 节点):

方法1K/2565K/25610K/256
DistServe222.849.69Failure
Mooncake221.42182.8197.75
vLLM-Disagg216.44178.9596.79
FlowKV248.03233.93123.43

异构部署 E2E 延迟对比

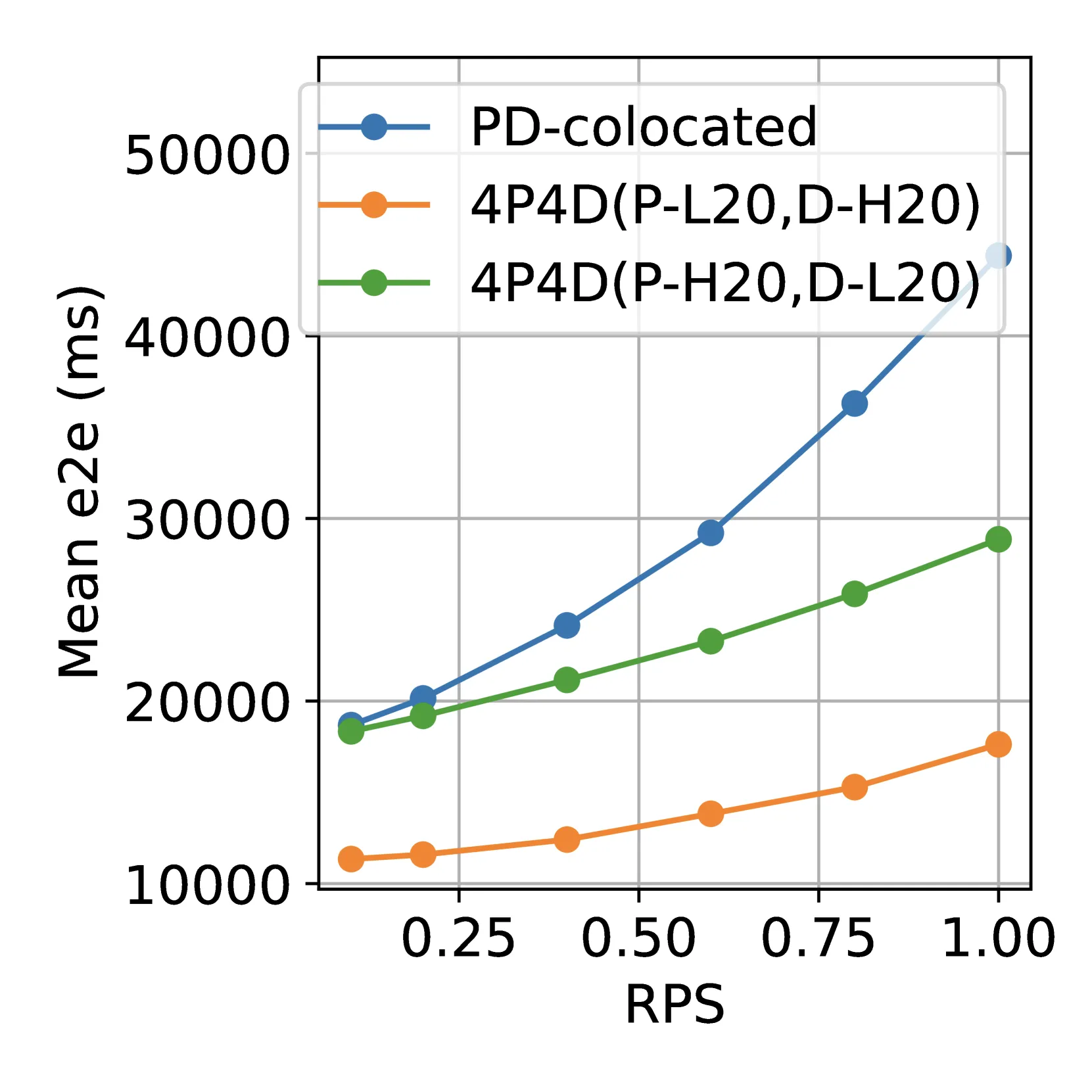

E2E 延迟对比

P-L20/D-H20 配置 vs vLLM PD-colocated:

数据集E2E 加速TPOT 改善
gov_report48.9%44.57%
multi_news29.4%24.2%
qmsum15.2%15.0%

KV Cache 传输延迟对比

部署方式对比方法延迟降低加速倍数
单机vLLM-Disagg96.8%31.5×
单机Mooncake98.2%55.2×
多机vLLM-Disagg92.0%12.6×
多机Mooncake96.3%55.3×
单机 vs 层级传输--24×
多机 vs 层级传输--15×

消融实验

NCCL 管道优化：

  • 基线：层级传输，每请求 23,469 次 NCCL 调用
  • 优化后：单次 NCCL 调用完成传输
  • 单机加速 24×，多机加速 15×

七、相关工作

工作方法FlowKV 的改进
vLLMPagedAttention + 连续批处理FlowKV 支持分离式部署，减少 P/D 干扰
SplitwiseNCCL 层级传输FlowKV 将调用次数从 O(n) 降至 O(1)
MooncakeRDMA 传输FlowKV 兼容 NCCL，无需特定硬件
DistServe分离式推理FlowKV 支持异构部署和负载感知调度
MemServe内存池管理FlowKV 通过段式分配器减少碎片

八、总结

核心贡献

  1. KV Cache 传输优化: 通过结构变换和段式分配器，将 NCCL 调用从 23,469 次降至 1 次，传输延迟降低 96%
  2. Load-Aware Scheduler: 支持正常/失衡/极端三种负载场景的动态调度，吞吐量提升 25%
  3. 异构部署支持: P-L20/D-H20 配置在 LongBench 上实现 15.2%-48.9% E2E 加速
  4. 广泛兼容性: 支持 NCCL/IPC/RDMA 三种传输后端，适配不同硬件环境

技术影响

  • 传输优化思路: KV Cache 结构变换和段式内存分配可推广到其他分布式推理框架
  • 负载感知调度: 动态 P/D 角色切换为弹性推理服务提供参考
  • 异构部署实践: 证明 GPU 特性与任务需求匹配可显著提升性能

局限性

  1. 仅评估 NCCL 后端: IPC 和 RDMA 的实际性能未详细报告
  2. 模型规模有限: 仅测试 8B 和 70B 模型，超大规模模型（400B+）未验证
  3. 场景覆盖: 未测试多轮对话、流式输出等场景
  4. 调度算法复杂度: Load-Aware Scheduler 的全局控制器可能存在扩展性瓶颈

九、参考资源

  • 论文链接: arXiv:2504.03775
  • PDF 下载: arXiv PDF
  • 相关框架: vLLM, Splitwise, Mooncake, DistServe
  • 测试模型: LLaMA-3.1-8B-Instruct, LLaMA-3.1-70B-Instruct
  • 测试硬件: A100-SXM4-80GB, L20 (48GB), H20 (96GB)
