PyGraph: Robust Compiler Support for CUDA Graphs in PyTorch

一、论文概述

项目	内容
标题	PyGraph: Robust Compiler Support for CUDA Graphs in PyTorch
作者	Abhishek Ghosh, Ajay Nayak, Ashish Panwar, Arkaprava Basu
机构	（印度）印度理工学院德里分校 IIT Delhi
论文	arXiv 2503.19779（v3）
代码	无（编译器研究论文）
发布	2025-03-25
学科	Machine Learning (cs.LG)
定位	首个针对 PyTorch 中 CUDA Graph 部署问题的编译器框架

二、核心思想

问题定义

现代 GPU 计算吞吐量飞速增长（A100 FP16 312 TFLOP/s → H100 ≈1 PFLOP/s → B200 ≈4 PFLOP/s），但 CPU 频率停滞、核心数仅翻倍。ML 应用每迭代启动数百到数千个短 GPU kernel，每个 kernel 从 CPU 启动增加 5-10 μs 延迟。GPU 执行完 kernel 后等待 CPU 提交下一个，导致 GPU 利用率通常低于 50%（Alibaba/Azure 报告）。分布式 ML（特别是 Tensor Parallelism）使每个 kernel 更快但引入更多 collective kernel 启动，进一步放大此问题。

CUDA Graphs 的潜力与困境

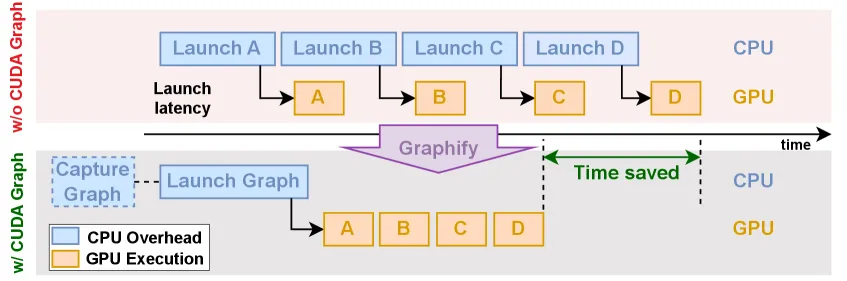

CUDA Graph 允许将 kernel 启动捕获为有向无环图（DAG），CPU 只需启动图一次，GPU 硬件内部调度 constituent kernels。但部署困难：

• 参数在 capture 时被硬编码为值，replay 时需处理可变参数
• 禁止同步操作（cudaMemcpy、cudaMalloc 等）
• 高语义距离：PyTorch 程序与硬件执行之间差距大

解决方案：PyGraph

PyGraph 构建于 PyTorch2 编译框架之上，无需程序员干预，通过三项核心优化解决上述问题：

1. CUDA Graph-aware Code Transformation (CGCT)：自动代码变换使 ML 程序兼容 CUDA Graph
2. Parameter Indirection (PI)：消除 kernel 参数拷贝开销，将数据拷贝转为指针拷贝
3. Selective CUDA Graphs (SCG)：基于成本效益分析有选择地部署 CUDA Graph

三、技术架构

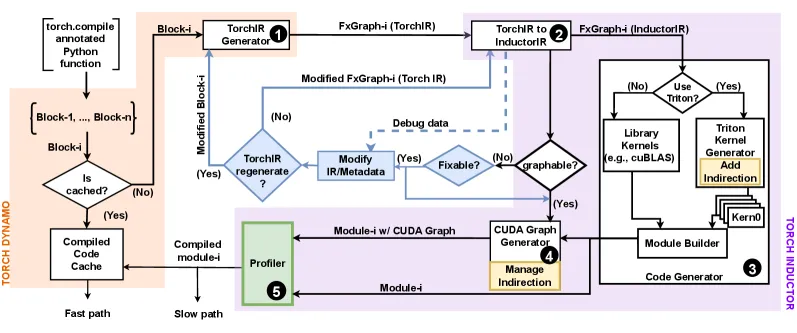

PyTorch2 编译流水线与 PyGraph 扩展

┌─────────────────────────────────────────────────────────────────┐
│  PyTorch2 编译流水线 (Slow Path → Fast Path)                     │
│                                                                 │
│  Layer 1: Computation Graph Construction (Torch Dynamo)         │
│    → PyGraph 扩展: 从修改后的代码块重新生成 TorchIR             │
│         [CGCT: 字节码重写将 scalar 转为 GPU tensor]             │
│                                                                 │
│  Layer 2: IR Lowering & Optimization (Torch Inductor)           │
│    → PyGraph 扩展: 增强 CG 资格判定                             │
│         [CGCT: 回溯 InductorIR → 修改设备放置/输出元数据]       │
│                                                                 │
│  Layer 3: Kernel Generation (Triton / Vendor Libraries)         │
│    → PyGraph 扩展: 参数间接寻址                                 │
│         [PI-JIT: LLVM pass 重写 PTX 为 pointer-to-pointer]      │
│         [PI-Vendor: 插入 prelude kernel + NVRTC 编译]           │
│                                                                 │
│  Layer 4: Graph Capture                                         │
│    → PyGraph 扩展: 为指针分配静态占位符 + 注入 pointer copy     │
│         [PI-Graph: 分配 pointer 占位符而非 data 占位符]          │
│                                                                 │
│  Profiler (SCG): 编译阶段测量 3 种配置的执行时间，缓存最佳模块   │
│    [CG无 / CG+无PI / CG+有PI]                                   │
└─────────────────────────────────────────────────────────────────┘

三项优化详解

1. CUDA Graph-aware Code Transformation (CGCT)

问题: 许多 ML 程序因以下原因无法部署 CUDA Graph：

• CPU 内存中的 tensor 在 replay 前可能被 GC 释放 → 崩溃
• CPU-resident scalar 参数在 replay 时得到过时值 → 错误结果

方法:

• 分析 InductorIR 找出 CG capture 失败的根因
• Scalar 变量: 通过字节码重写将其类型从 CPU scalar 改为 GPU tensor
• CPU-to-GPU memcopy: 使用 debug 元数据回溯到拥有该 CPU tensor 的 Python 对象，将其移动到 GPU，hoist memcopy 到 graph capture 路径之前
• CPU tensor 输出: 更新 TorchIR 元数据标记为 GPU tensor

效果: 使大量原本被排除的 kernel 可被捕获。例如 XLNET-I 的 413 个 kernel 从 0% CG 覆盖 → 99.28%。

2. Parameter Indirection (PI)

核心洞察: 如果 kernel 能从新数据 tensor 读取——不同于 capture 时的数据——CG 执行仍然正确，无需拷贝参数数据本身。

方法: 将 kernel 参数从 pointer 变为 pointer-to-pointer：

Baseline (PyTorch2-CG):
  Capture: 记录参数地址 x (指向数据区域)
  Replay:  将新数据从地址 y 拷贝到 x 指向的位置 [可能数千字节]

PyGraph (PI):
  Capture: 记录 pointer-to-pointer px (指向指针 y)
  Replay:  将指针 y 拷贝到 px 指向的位置 [仅 8 字节]
  Kernel:  解引用 pointer-to-pointer 访问实际数据

两种实现方式:

(a) JIT 编译内核 (Triton):

• PyGraph 在代码生成阶段识别需间接寻址的参数
• 自定义 LLVM pass 集成到 Triton 框架
• 重写 PTX 代码：更新 kernel 签名为 pointer-to-pointer 参数
• 在 kernel 开头插入 PTX 指令解引用指针后再用于计算
• 其余 kernel 代码不变

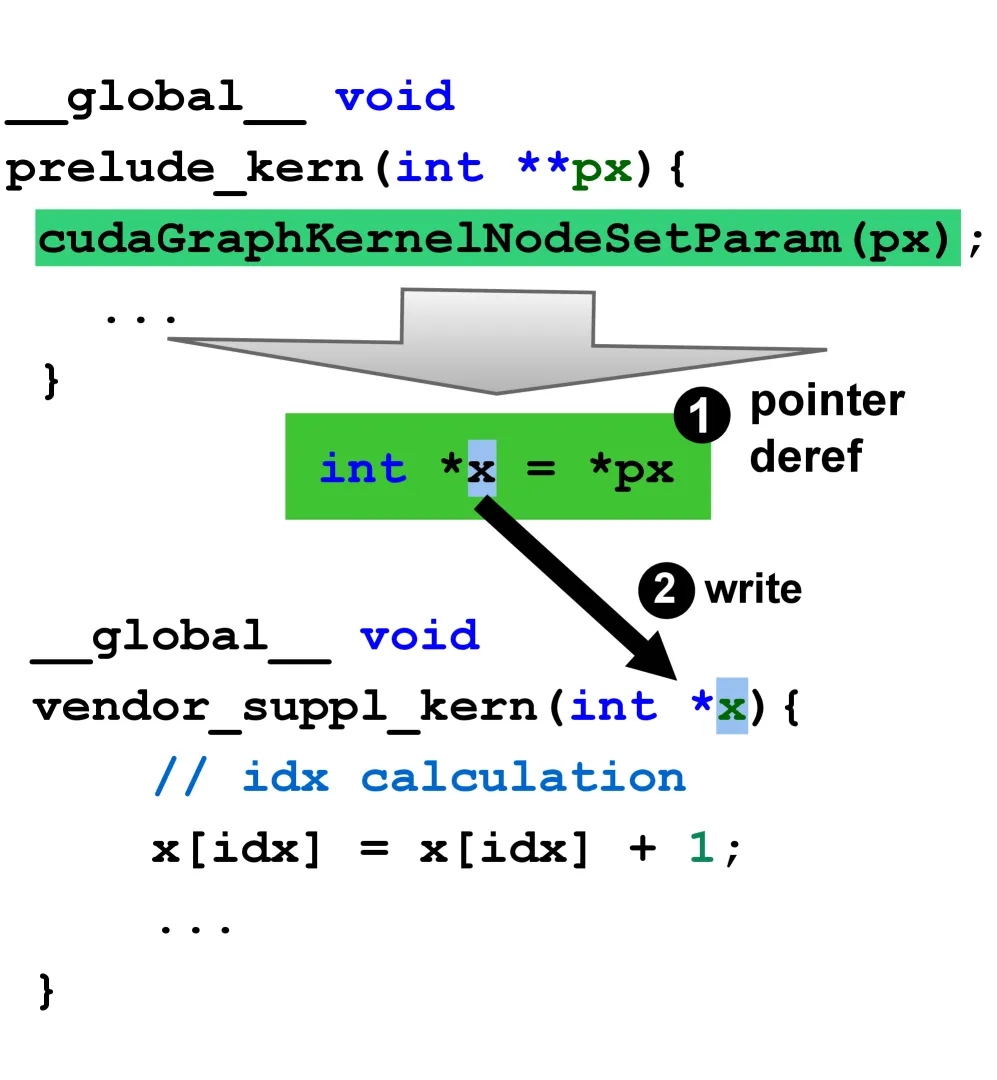

(b) 供应商内核 (cuBLAS/cuDNN/CUTLASS):

• 这些内核是编译二进制，无法修改
• 在 CUDA Graph 开头插入 prelude kernel
• Prelude kernel 使用 CUDA 12.4 新 API cudaGraphKernelNodeSetParam 在 replay 时更新 vendor kernel 的参数
• 使用 cuFuncGetParamInfo 获取 kernel 参数缓冲区句柄
• 通过 byte-pattern match 识别占位符指针的正确偏移量

性能对比: JIT kernel rewrite 明显快于 prelude kernel（后者在高参数计数时超过 10 μs），因此优先使用 JIT 方式，仅对 vendor 内核回退到 prelude。

3. Selective CUDA Graphs (SCG)

问题: 即使 CG 可以部署，也不一定总是有益——参数拷贝、垃圾回收、GPU RNG 重置等开销可能超过收益。

方法: 在编译阶段（slow path）进行自动化性能剖析：

• 测量 CG 中 encapsulated kernels 的总执行时间
• 分别测量带/不带 PI 的 CG 执行时间
• 考虑三种配置：无 CG / CG 无 PI / CG 有 PI
• 缓存最佳性能的模块

为什么区分 CG 有/无 PI? PI 将 D2D（设备到设备）数据拷贝转为 H2D（主机到设备）指针拷贝。对于小对象，PCIe 传输指针的开销可能超过 GPU HBM 内拷贝数据的开销。Profiler 能识别此类情况。

结果: PyGraph 在 25 个工作负载中有 5 个选择性禁用了 CG。例如 VM 暴露 21 个候选 CG，但仅启用 4 个、禁用 17 个以提升端到端性能 6%。总体启用了 123 个可能 CG 中的 97 个。

四、核心创新

创新点	说明	理论/实验依据
CGCT	自动 IR 级代码变换使 ML 程序兼容 CUDA Graph	XLNET-I 从 0% → 99.28% CG 覆盖；ST 从 5.14% → 74.22%
Parameter Indirection	两级间接寻址：JIT kernel 重写 + prelude kernel	拷贝量从 GB 级降至 <1KB（>99% 减少）；TKE 提速 23%
Selective CG	编译期 cost-benefit profiler 指导有选择部署	25% 的 CG 损害性能（最高 397%）；PyTorch2-CG 盲目部署
零程序员干预	所有变换在编译器层透明完成	构建于 PyTorch2 之上，无需修改任何 PyTorch 程序

五、实验结果

评测环境

• GPU: NVIDIA H100 NVL (94GB HBM3) + Intel Xeon 8462Y+ (64核) + 512GB DDR5
• 软件: PyTorch 2.4, CUDA 12.8, cuDNN 8.9.2, driver 575.57.08
• 多GPU: 4×80GB H100 via NVLink (CUDA 12.4)
• A6000: 工作站级 GPU 额外评估
• 基准: TorchBench (8) + HuggingFace (10) + TIMM (1) = 25 个工作负载
• 指标: 单次迭代运行时（推理=前向，训练=前向+反向），100 次运行平均

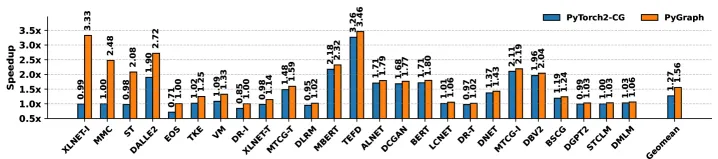

端到端性能

指标	数值
PyGraph vs PyTorch2-CG 几何平均加速	29%
PyGraph vs PyTorch2-CG 最大加速	3.36× (XLNET-inference)
PyGraph vs PyTorch2-No-CG 最大加速	3.36× (XLNET-I)
分布式 TP 平均加速 (vs No-CG)	75% (最高 3.56×)

关键案例:

• XLNET-I: PyTorch2-CG 完全无法部署任何 CG（413 个 kernel 因单个 CPU tensor 被排除），PyGraph 部署全部 413 个 → 3.17× 加速
• DALLE2: PyTorch2-CG 1.9× → PyGraph 2.72×
• Speech Transformer: 2.28× 加速
• EOS: 盲目部署 CG 导致 29% 降级，SCG 禁用后避免回归

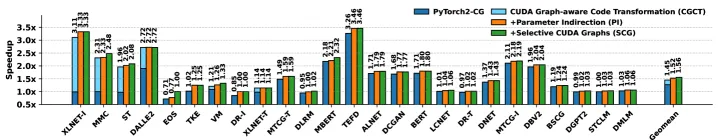

消融实验

三项优化各自贡献：

1. CGCT 单独: XLNET-I 3.14×、MMC 2.31×、ST 2× over PyTorch2-CG
2. +PI: TKE +23%、DR-I +18%、12 个工作负载 >4% 提升
3. +SCG: 避免性能退化，VM 整体 +6%

参数拷贝减少 (Table 3):

应用	拷贝量减少	CG 数量
MTCG-T	1.0 GB → 312 B	3
DGPT2	953 MB → 136 B	3
STCLM	850 MB → 136 B	14
BSCG	1.6 GB → 56 B	30
DR-I	3.0 GB → 8 B	1

几乎所有工作负载拷贝量减少 >99%，最大剩余拷贝仅 336 B。

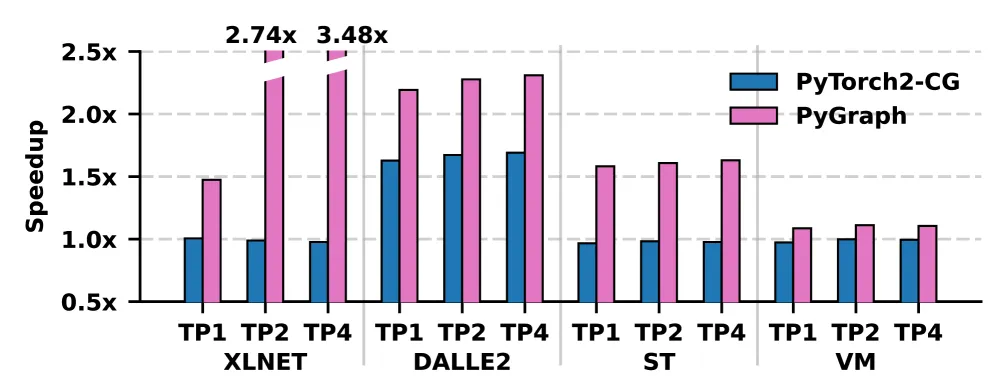

分布式 ML 模型评估

• TP 度增加 → GPU kernel 更快 → CPU 启动延迟占比更大 → CG 重要性增加
• XLNET 在 TP-4: PyGraph 加速达 3.48× over PyTorch2-No-CG
• 平均 across TP=1,2,4: 2.41× (XLNET)
• 增益随并行度递增：PyTorch2-CG 在高 TP 下表现更差（未能充分利用 CG）

A6000 评估与编译时间

• A6000: PyTorch2-CG 对 EOS 降级 32%，PyGraph 从不降级，最大改善 3.25×，平均 1.18×
• 编译时间: PyGraph 增加 1.6×（如 ST: 15s→37s, DALLE2: 96s→185s），但这是 slow path 一次性开销，被 fast path 持续收益轻松覆盖

六、与现有方法对比

方法	CG 覆盖率	参数拷贝	选择性部署	程序员干预
PyTorch2-No-CG	N/A	N/A	N/A	无
PyTorch2-CG	低（排斥 CPU tensor/scalar）	全数据拷贝	无（盲目部署）	无
PyGraph	高（CGCT 自动修复）	指针拷贝（PI）	有（SCG profiler）	无
Grape	需手动 kernel 编辑	未知	未知	需要（>400 行手动修改）

七、相关工作

• ML 编译器: TensorFlow/Caffe/Theano/CNTK（图级优化）→ PyTorch2/JAX/XLA（丰富 IR）→ 多级别超优化。PyGraph 补充它们，专注于减少 CPU 启动开销。
• PyTorch2: Torch Dynamo（字节码重写 → FxGraph）+ Torch Inductor（降为优化 GPU kernel）。PyGraph 扩展两者，不绑定于 PyTorch2 管线。
• CUDA Graphs: Grape（需手动 kernel 修改 + 与 PyTorch2 不兼容）、serverless LLM 推理（图持久化）。PyGraph 更通用、更透明。

八、总结

核心贡献

1. 发现并量化了 CUDA Graph 部署的三大障碍: CG 不兼容程序、参数拷贝开销、CG 可能损害性能
2. 提出 CGCT: 自动 IR 级代码变换，将 CG 覆盖率从 0% 提升到 >99%
3. 提出 Parameter Indirection: 两级实现（JIT kernel 重写 + prelude kernel），将参数拷贝减少 >99%
4. 提出 SCG: 编译期 cost-benefit profiler，避免 25% 有害 CG 的部署
5. 构建 PyGraph: 集成于 PyTorch2，零程序员干预，25 个工作负载平均提速 29%，最高 3.36×
6. 分布式扩展: 在 Tensor Parallelism 下表现更强，TP-4 时 XLNET 加速 3.48×

局限性

• 编译时间增加 1.6×（slow path，可接受）
• PI 对极小 tensor 可能不利（PCIe 指针拷贝开销 > HBM 数据拷贝收益）
• 预编译器 kernel 方式在高参数计数时 >10 μs，慢于 JIT 重写

未来方向

• 将 PyGraph 扩展到 JAX/XLA 等其他编译框架
• 探索更细粒度的 cost model 以优化 PI 的适用场景
• 结合 source-level graph-repair 技术进一步延长计算图
