MoE-Gen: High-Throughput MoE Inference on a Single GPU with Module-Based Batching

一、论文概述

项目	内容
标题	MoE-Gen: High-Throughput MoE Inference on a Single GPU with Module-Based Batching
作者	Tairan Xu, Leyang Xue, Zhan Lu, Adrian Jackson, Luo Mai
机构	University of Edinburgh
论文	arXiv:2503.09716
代码	GitHub
发布	2025-03-12
领域	分布式计算 (cs.DC), 机器学习 (cs.LG)

二、核心思想

问题定义

MoE 模型在 LLM 中越来越受欢迎，因为其路由设计只激活部分专家，降低了计算开销。然而，MoE 模型的巨大参数量往往超出单 GPU 内存容量，需要内存卸载 (offloading)。

现有推理系统的问题在于：

系统	Prefill Expert Bsz	Prefill Util	Decode Expert Bsz	Decode Util
DeepSpeed	153	52%	0.3	0.1%
FlexGen	115	49%	0.3	0.1%
MoE-Lightning	134	50%	0.4	0.1%
MoE-Gen	8192	100%	75	41%

现有系统使用 model-based batching（模型级批处理），在 decode 阶段每个专家仅处理极少量 token，GPU 利用率仅 0.1%。

解决方案概述

MoE-Gen 引入 module-based batching（模块级批处理）：

1. 不同模块使用不同 batch size：attention 模块用小 batch，expert 模块用大 batch
2. 在 host memory 中累积 token，动态在 GPU 上启动大 batch
3. Full KV-cache offloading：完全卸载 KV cache 到 CPU，减少权重获取流量达 20×
4. DAG-based scheduling：最优调度计算和内存拷贝操作

核心结果：比最先进系统吞吐量提升 8-31×，单 GPU 服务器 ($4.8K) 性能可比 8-GPU 服务器 ($22.3K)。

三、技术架构

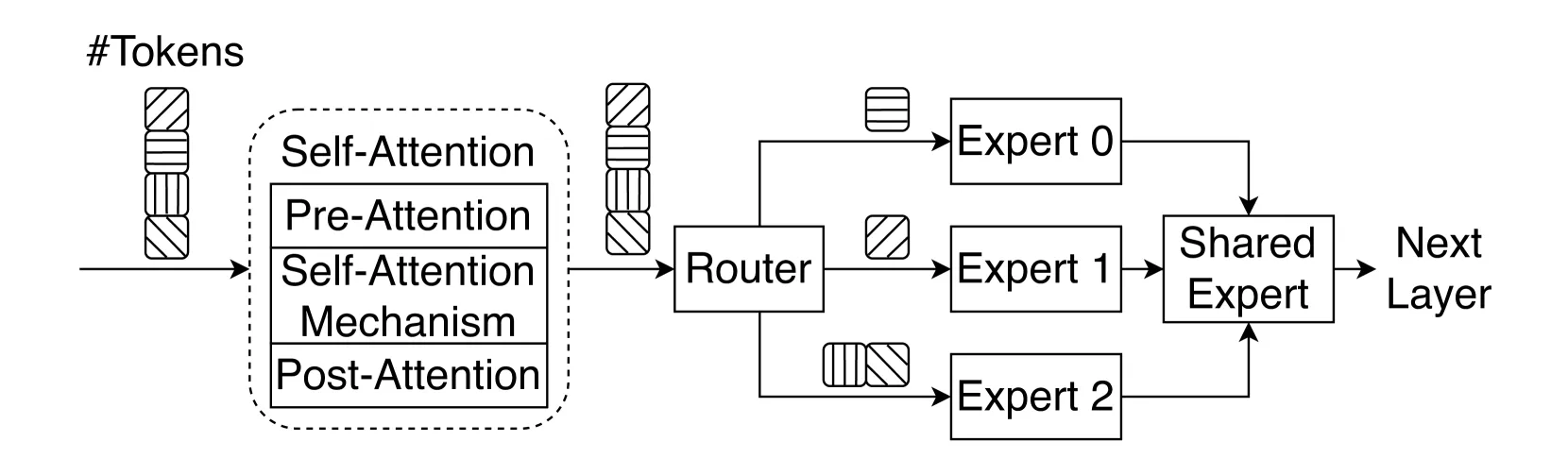

MoE 模型层结构

MoE 模型每层包含：

1. Self-attention 层：pre-attention (QKV projection) → self-attention (QK^T) → post-attention (output projection)
2. Sparse MoE 层：路由器分配 token 到 top-k 个专家，加权平均专家输出

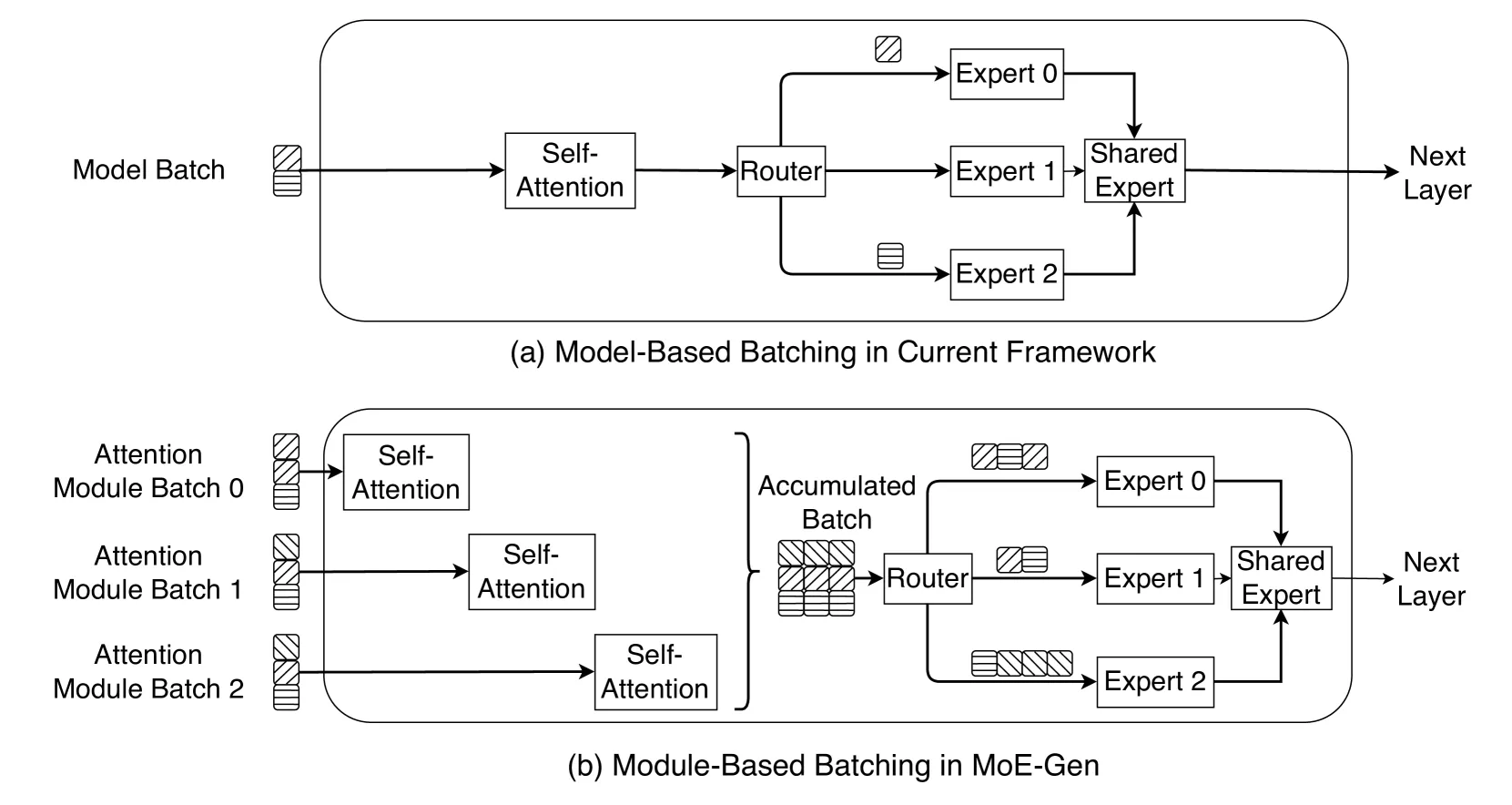

Model-based vs Module-based Batching

Model-based batching：整个模型使用统一 batch size，受限于内存需求最高的模块（通常是 attention）

Module-based batching：

• Attention 模块：使用较小 batch size（内存受限）
• Expert 模块：累积多个 attention batch，使用大 batch size（计算受限）
• 通过迭代处理小 batch 形成大 batch

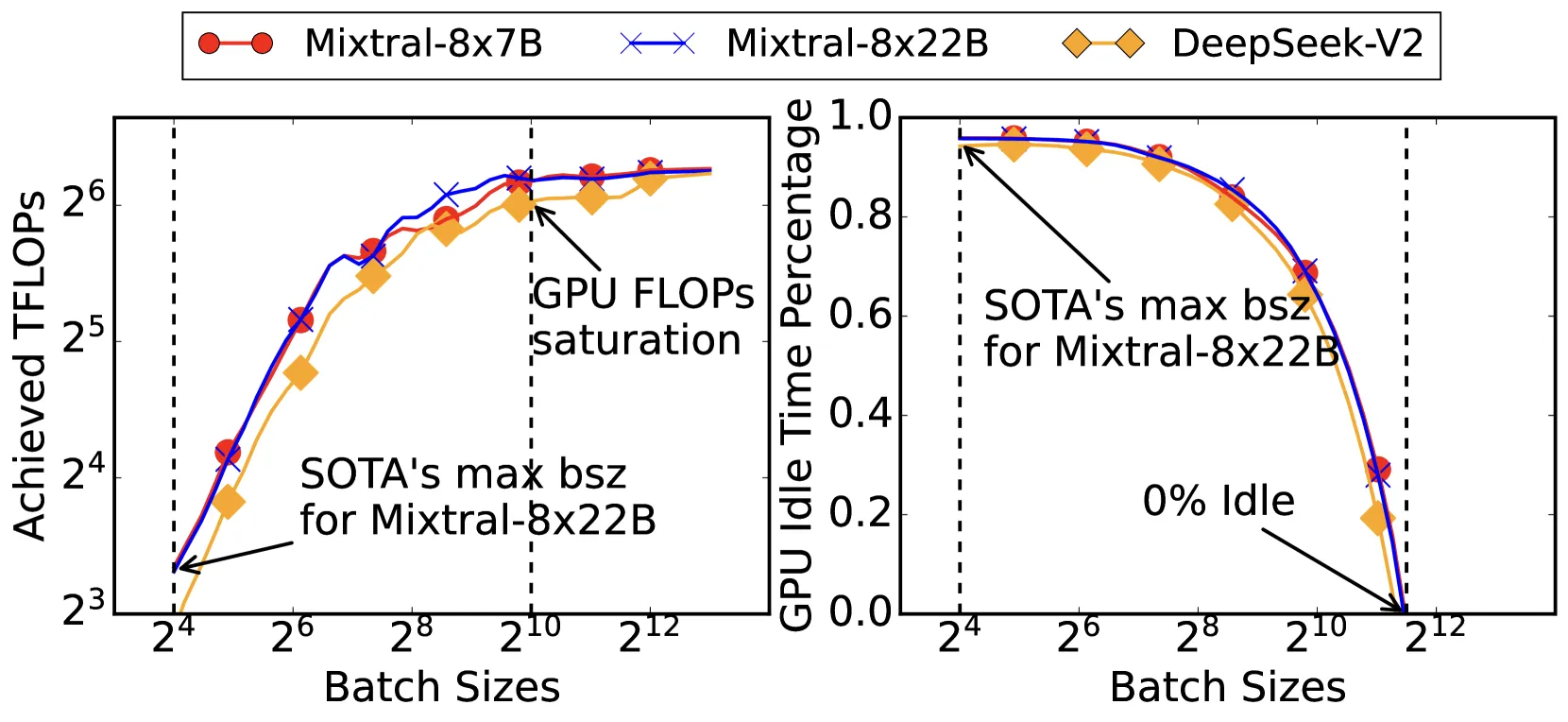

GPU 利用率分析

左图：非 offloading 场景下的 FLOPs（每个专家模块的浮点运算次数 / GPU 计算时间）

右图：offloading 场景下的 GPU 空闲时间百分比（A5000, PCIe 4.0, 32 GB/s）

• Expert 模块的执行时间 / 从 CPU 传输权重所需时间
• 批处理不足时 GPU 大量空闲

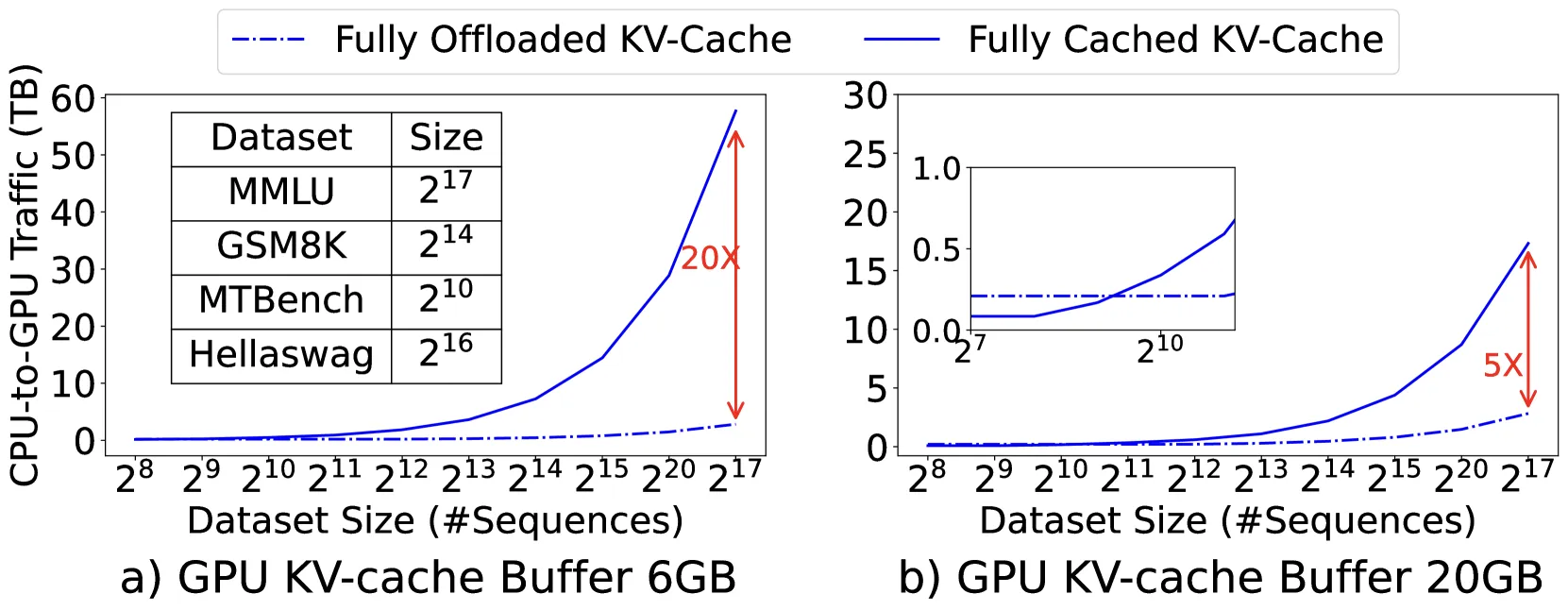

KV-cache Offloading 策略

Full KV-cache offloading 优于 partial offloading：

• 缓存 KV-cache 在 GPU 内存会限制 batch size
• 限制 batch size 导致专家权重获取流量增加（如 Mixtral-8x7B 增加 86GB）
• 完全卸载 KV-cache 可实现 20× 的获取流量节省

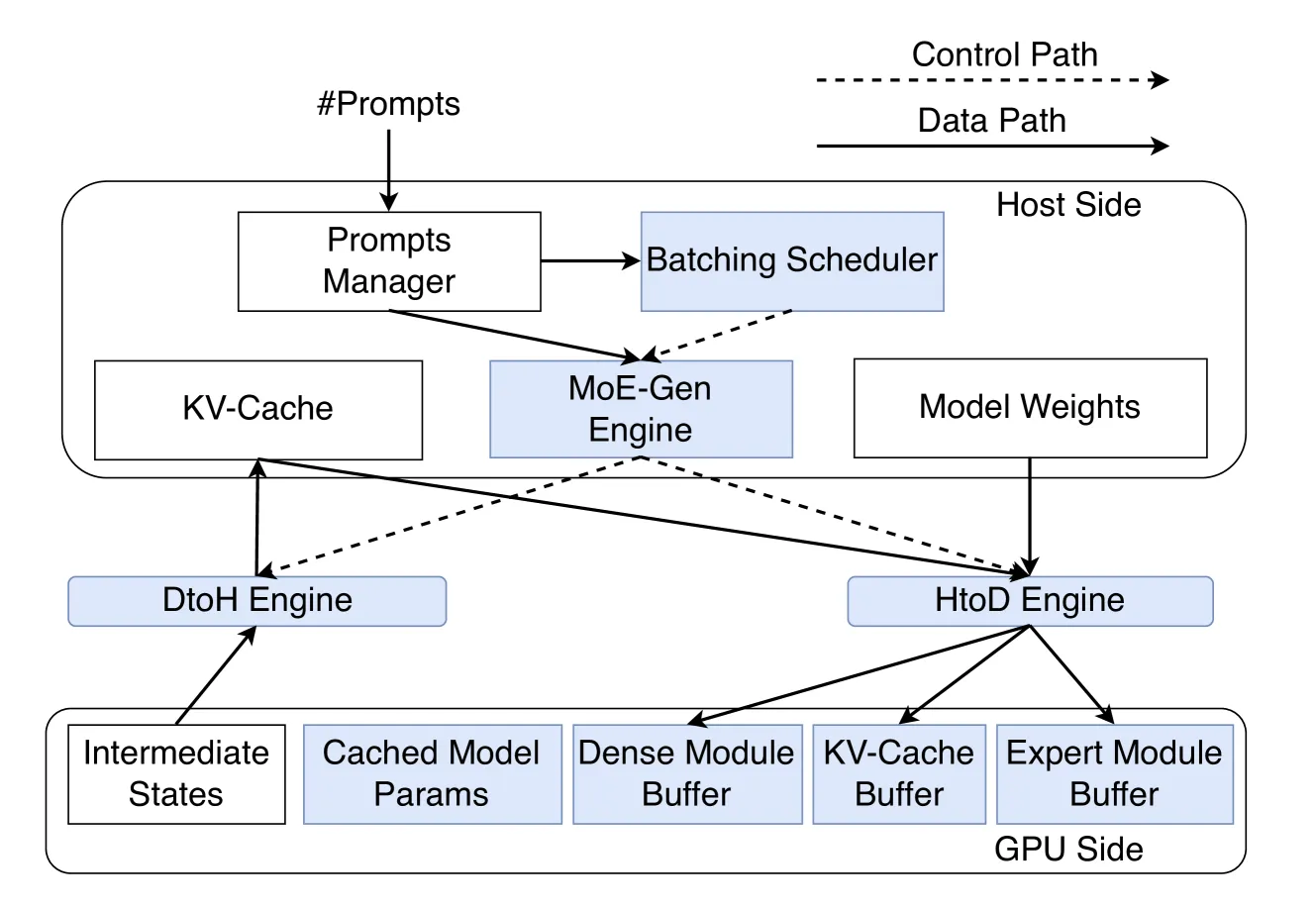

系统组件

MoE-Gen 系统包含：

批处理调度器，基于以下信息创建策略：

• Hardware profiling：连接速度、GPU 内存容量
• Software profiling：不同 batch size 下 GPU/CPU kernel 的性能和内存使用

调度流程：

1. 枚举候选配置
2. 应用到 DAG 构造器估计运行时间
3. 选择最短完成时间的配置

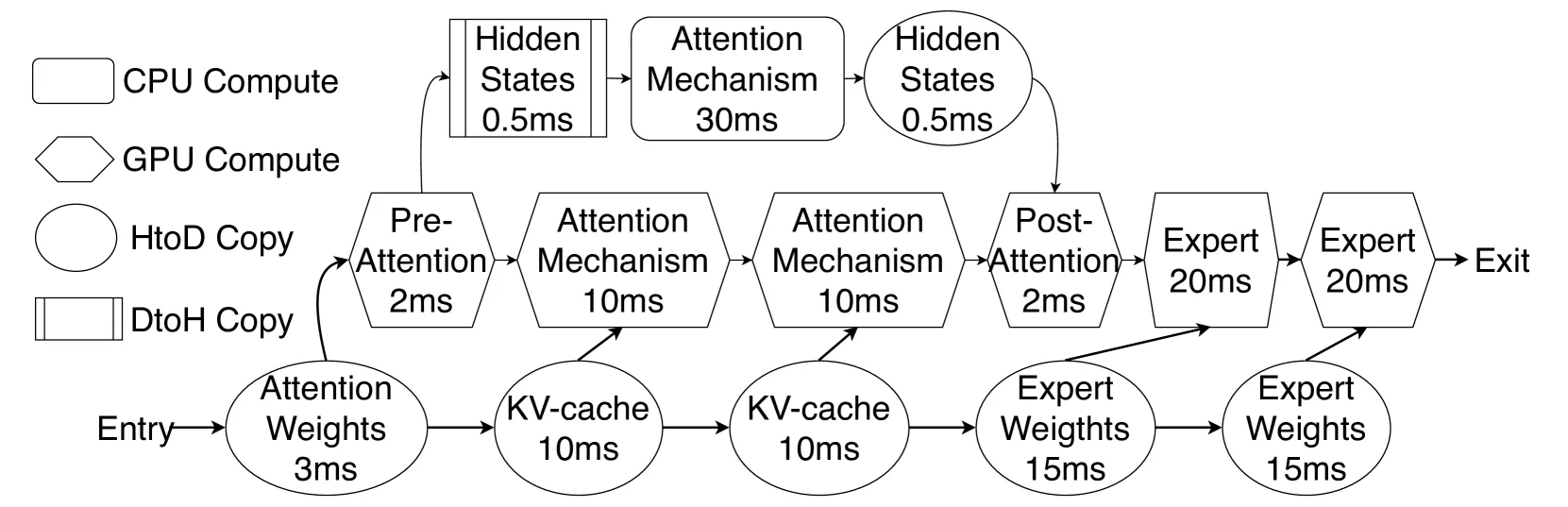

MoE Offloading DAG

模型推理可视为 有向无环图 (DAG)：

• 节点：计算任务或内存拷贝任务
• 边：任务依赖关系
• 目标：最优调度以最大化吞吐量

关键公式

优化目标 (Eq. 1)： $\max \frac{B}{T(B, S_{Expert}, S_{Params}, b_a, b_e, \omega)}$

其中：

• B：累积 batch size
• T：端到端执行时间
• S_Expert/S_Params：专家/参数分块大小
• b_a/b_e：attention/expert micro-batch size
• ω：CPU attention 比例

内存约束 (Eq. 2)： $S_{KV-CPU}(B) + S_{Model} \leq m_c$ $S_{Params} + S_{Expert} + S_{Dense} \leq m_c$ $S_{KV-GPU}(b_a) + S_{IS}(B, b_a, b_e) \leq m_g$

DAG 调度 (Eq. 3)： $dp[v] = \max_{u \in predecessors(v)} (dp[u]) + cost(v)$

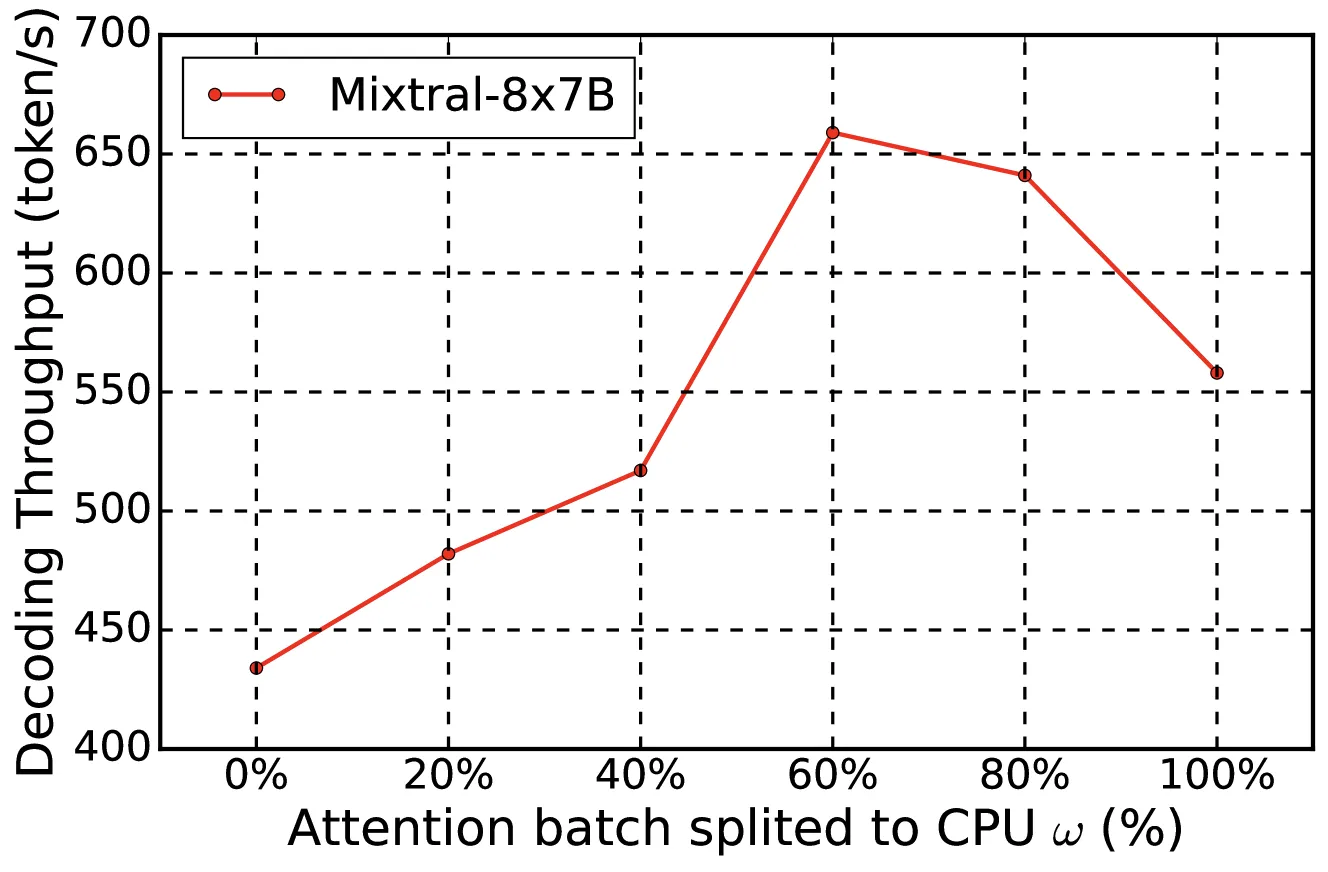

解码吞吐量 vs Split Ratio

Split ratio ω（CPU attention 比例）对吞吐量有显著影响，需要找到最优值。

四、核心创新

创新点	说明	理论/实验依据
Module-based Batching	不同模块使用不同 batch size	Expert 利用率从 0.1% 提升到 41%
Sequential Expert Execution	利用均匀 token 分布顺序执行专家	大 batch 下专家负载均衡
Full KV-cache Offloading	完全卸载 KV cache 到 CPU	减少 20× 获取流量
DAG-based Scheduling	最优调度计算和内存拷贝	重叠 computation 和 fetching
CPU Self-Attention	在 CPU 上执行 QK^T 等操作	GEMV 操作在 CPU 上与 PCIe 传输速度相当

五、实验结果

实验设置

硬件配置：

配置	GPU	CPU	主机内存
C1	A5000 24GB	AMD 7453 28-Core	256GB
C2	A5000 24GB	AMD 7453 28-Core	512GB
C3	A6000 48GB	AMD 7313P 16-Core	480GB

模型：Mixtral-8x7B, Mixtral-8x22B, DeepSeek-V2 236B, DeepSeek-R1 671B

数据集：LongBench, MMLU, GSM8K, Chatbot-Arena

端到端性能

Mixtral-8x22B 在 C2 上的完成时间：

系统	MMLU	GSM8K	ChatBotArena
Llama.cpp	149hr	374hr	6423hr
vLLM	112hr	303hr	5205hr
DeepSpeed	23hr	115hr	1710hr
FlexGen	25hr	122hr	5132hr
MoE-Lightning	23hr	68hr	5123hr
MoE-Gen(G)	18hr	12hr	124hr
MoE-Gen(H)	18hr	8hr	82hr

解码吞吐量

Decoding throughput (tokens/s)，C2，prompt length 512：

系统	Mixtral 8x7B	Mixtral 8x22B	DeepSeek-V2 236B	DeepSeek-R1 671B
Llama.cpp	4	2	1	0.9
vLLM	31	2	0.8	Fail
DeepSpeed	27	4	1	Fail
FlexGen	33	5	1	Fail
MoE-Lightning	89	9	1	Fail
MoE-Gen(G)	195	54	31	17
MoE-Gen(H)	469	91	31	17

Prefill 吞吐量

Prefill throughput (tokens/s)：

系统	Mixtral 8x7B	Mixtral 8x22B	DeepSeek-V2 236B	DeepSeek-R1 671B
DeepSpeed	2621	710	109	Fail
MoE-Lightning	2237	702	98	Fail
MoE-Gen	2790	907	787	204

性能总结

指标	MoE-Gen
吞吐量提升 vs SOTA	8-31×
Decoding 吞吐量提升	最高 31×
Prefill GPU 利用率	100% (vs 49-52%)
Decode GPU 利用率	41% (vs 0.1%)
成本效益	$4.8K 单GPU ≈$22.3K 8GPU
功耗	380W vs 1780W

六、消融实验

1. Batch size 不足：即使 batch size 仅为 1 或 32，MoE-Gen 仍优于或持平基线
2. CPU attention ratio (ω)：最优 ω 显著提升 GPU 利用率和整体性能
3. CPU 计算能力：影响最优 ω 值的选择

七、相关工作

方法	特点	MoE-Gen 优势
FlexGen	Model-based batching	Module-based batching，8-31× 吞吐量
MoE-Lightning	CPU-GPU-I/O pipeline	不同 batch size + full KV offloading
DeepSpeed	分布式推理	单 GPU 更高效
vLLM	Continuous batching	Offline 场景更高效
Llama.cpp	CPU 推理	GPU 加速 + 智能 offloading

八、总结

核心贡献

1. Module-based Batching：首次提出模块级批处理，为不同模块使用不同 batch size
2. Full KV-cache Offloading：证明完全卸载 KV cache 优于部分卸载
3. DAG-based Scheduling：最优调度计算和内存拷贝操作
4. 开源实现：代码公开于 GitHub

技术影响

• 使大型 MoE 模型在单 GPU 上实现高吞吐量推理成为可能
• 显著降低 AI 开发者使用大型 MoE 模型的硬件门槛
• 为离线推理任务（benchmarking、数据处理、特征提取）提供实用方案

局限性

• 主要针对离线批量推理，未针对在线交互式推理优化
• 需要 profiling 阶段确定最优配置
• CPU attention 在某些场景下可能成为瓶颈

九、关键图片索引

图片	说明	文件名
Figure 1	MoE 模型层结构	moe-layer-architecture.png
Figure 2	Model-based vs Module-based batching	model-vs-module-batching.png
Figure 3	GPU 利用率分析	gpu-utilization.png
Figure 4	获取流量分析	fetching-traffic.png
Figure 5	系统组件	system-components.png
Figure 6	MoE Offloading DAG	offloading-dag.png
Figure 7	吞吐量 vs Split Ratio	throughput-vs-split-ratio.png
