COMET: Fine-grained Computation-communication Overlapping for Mixture-of-Experts

一、论文概述

1.1 基本信息

项目	内容
论文标题	Comet: Fine-grained Computation-communication Overlapping for Mixture-of-Experts
arXiv ID	2502.19811
发表日期	2025年2月27日 (v1), 2025年3月4日 (v3)
机构	ByteDance Seed, 上海交通大学
代码仓库	https://github.com/bytedance/flux

1.2 研究背景

混合专家模型(Mixture-of-Experts, MoE)已被广泛应用于将大语言模型扩展至万亿参数规模，同时保持固定的计算成本。然而，在分布式场景下，MoE模型的开发面临着巨大的通信开销问题。

核心问题：

• MoE层的设备间通信可占据整个模型执行时间的47%
• 现有的粗粒度重叠方案会显著损害计算效率
• 延迟隐藏效果不佳

1.3 核心贡献

COMET提出了两个关键设计：

1. 基于共享张量的依赖解析方法：识别MoE中通信和计算操作之间的复杂数据依赖，实现优化的流水线结构
2. 自适应负载分配方法：在内核中动态分配GPU线程块，平衡通信和计算以提高延迟隐藏效果

性能提升：

• 单个MoE层加速：1.96x
• 端到端执行加速：1.71x (平均)
• 通信延迟隐藏率：86.5%

---

二、核心思想

2.1 问题分析

MoE层执行涉及三个阶段：

1. 数据接收（通信）
2. 专家计算
3. 数据传输（通信）

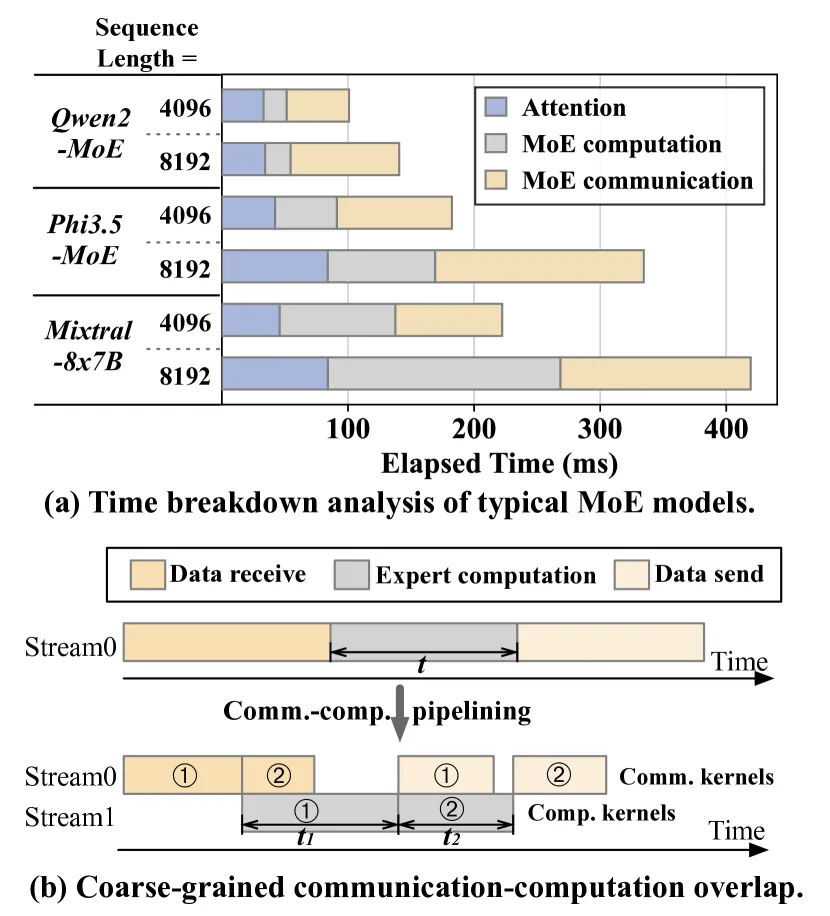

图1：MoE执行分析

• (a) 使用Megatron-LM在8个H100 GPU上执行MoE模型的时间分解
• (b) 通过将专家计算内核分为两部分实现通信-计算重叠的示例

2.2 现有方法的局限性

问题	描述
粒度不匹配	通信以token为单位，计算以tile为单位(如128x128)
效率损失	分区后的专家计算效率下降(t1+t2 > t)
资源分配不均	动态路由导致输入形状变化，通信和计算负载不均衡
调度开销	内核级调度引入额外的主机端开销

2.3 COMET的核心洞察

洞察1：解决计算和通信之间的粒度不匹配是实现高效重叠的关键

洞察2：资源分配应在运行时的内核中自适应调整，以实现无缝的通信-计算重叠

---

三、技术架构

3.1 系统总览

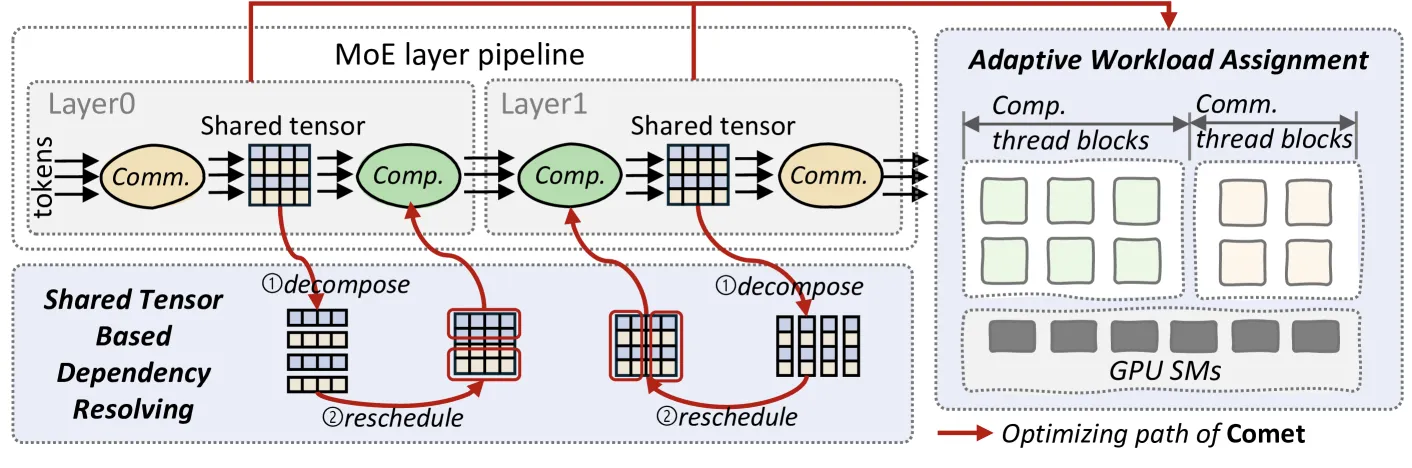

图3：COMET设计概览

COMET由两个核心机制组成：

1. 共享张量依赖解析

   • 分解共享张量以打破粗粒度数据依赖
   • 重新调度计算以提高重叠效率

2. 自适应负载分配

   • 线程块特化：隔离通信和计算的影响
   • 自适应线程块分配：动态平衡通信和计算延迟

3.2 MoE层结构

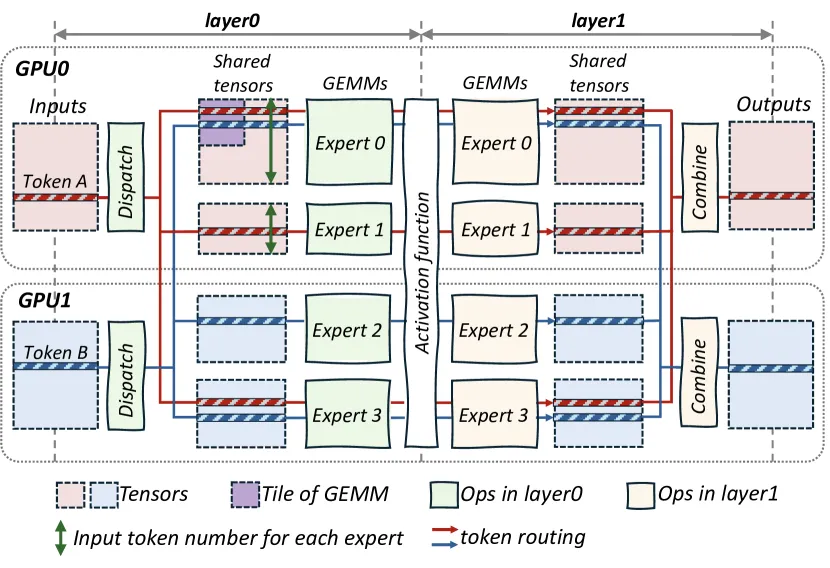

图2：跨两个GPU的MoE层示例

MoE包含两种流水线：

• 通信-计算流水线（Layer0）：token通信(dispatch) → 专家计算(GEMM)
• 计算-通信流水线（Layer1）：专家计算(GEMM) → token还原(combine)

3.3 并行策略

并行策略	描述	特点
专家并行(EP)	不同专家分布在不同GPU上	每个专家权重完整
张量并行(TP)	所有专家权重沿隐藏维度分割	每个GPU存储部分权重
混合并行	EP + TP组合	实际部署常用

---

四、核心创新

4.1 共享张量依赖解析

4.1.1 共享张量分解

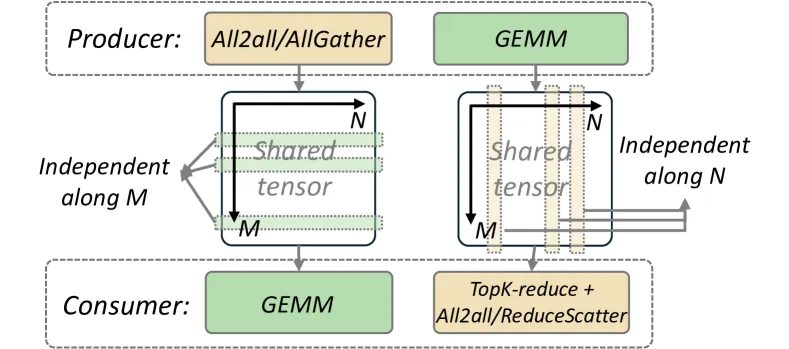

图4：Layer0（左）和Layer1（右）的生产者-消费者建模

共享张量分解策略：

流水线类型	消费者操作	分解维度	原因
通信-计算 (Layer0)	GEMM	M (token)维度	token之间相互独立
计算-通信 (Layer1)	Top-K reduction	N维度	token沿M维度存在依赖

4.1.2 共享张量重调度

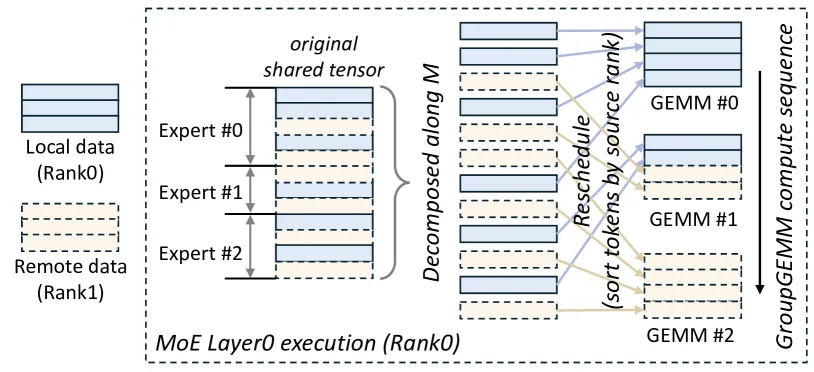

图5：MoE layer0中共享张量的分解和重调度

重调度原则：

1. 重调度的子张量应与原始计算tile粒度对齐，以保证计算效率
2. 调度策略应优先处理可被消费者立即使用的生产者部分

Layer0优化：按源rank对token排序，计算从包含本地token的tile开始，同时传输其他远程token

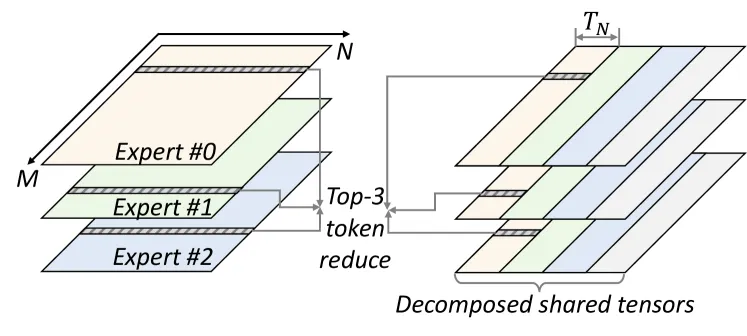

图6：MoE layer1的重调度计算序列

Layer1优化：GroupGEMM按列执行，一旦前TN列计算完成即可开始reduction和通信操作

4.2 自适应负载分配

4.2.1 线程块特化

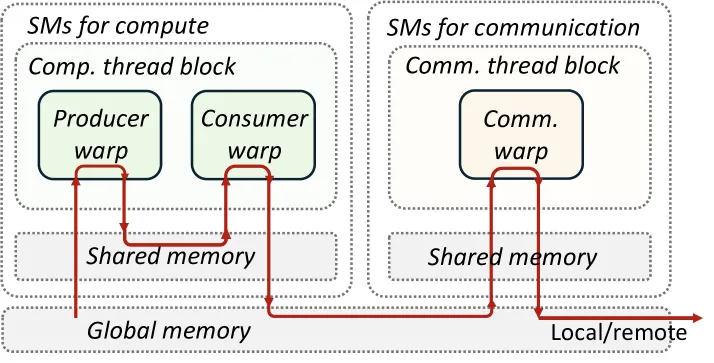

图7：Hopper架构上的MoE layer1内核设计

关键设计：

• 通信和计算工作负载在线程块级别隔离
• GEMM线程块使用与融合前相同的实现（基于CUTLASS）
• 通信线程块独立处理数据传输

硬件资源约束：

• 理论上可以将通信warp与计算warp集成到同一线程块
• 但线程数限制会约束通信操作符充分利用通信带宽
• 通信warp也会干扰同一线程块中的计算warp

4.2.2 自适应线程块分配

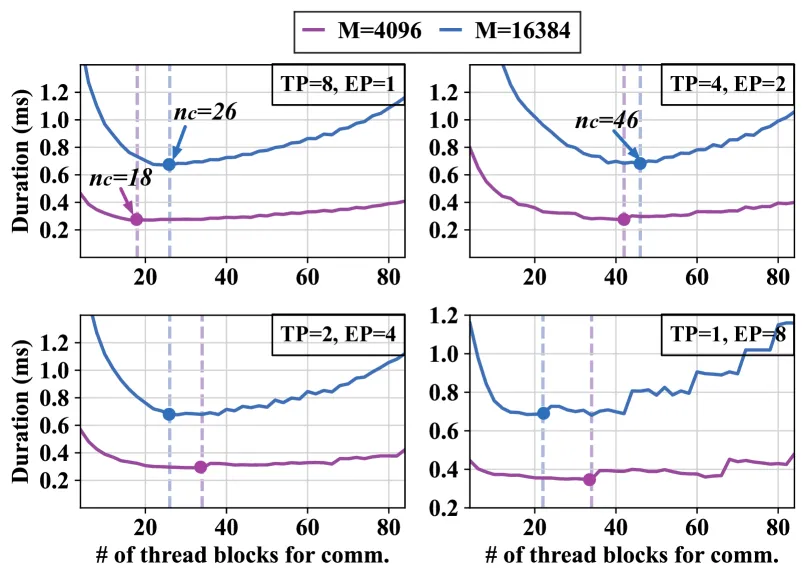

图8：MoE layer1内核在不同线程块分配下的持续时间

关键发现：

• 最优分配点受输入形状和模型配置影响
• 当输入token长度变化时，最优nc从18变为26（TP=8时）
• 当并行策略改变时，最优nc从26变为46（M=16384时）

实现方案：

• COMET库包含多个预编译内核，每个有不同的分配点
• 部署前通过profiling确定最优配置并存储为元数据
• 运行时利用元数据选择最优内核

---

五、实验结果

5.1 实验设置

配置项	详情
硬件	8x NVIDIA H100 GPU (80GB)
互联	NVLink, 平均377 GB/s
软件	CUDA 12.3, NVSHMEM 2.11, PyTorch 2.4.0
框架	Megatron-LM (git-hash 6dbe4c)

测试模型配置：

模型	L	E	topk	N	K
Mixtral 8x7B	32	8	2	4096	14336
Qwen2-MoE-2.7B	24	64	4	2048	1408
Phi-3.5-MoE	32	16	2	4096	6400

5.2 端到端性能

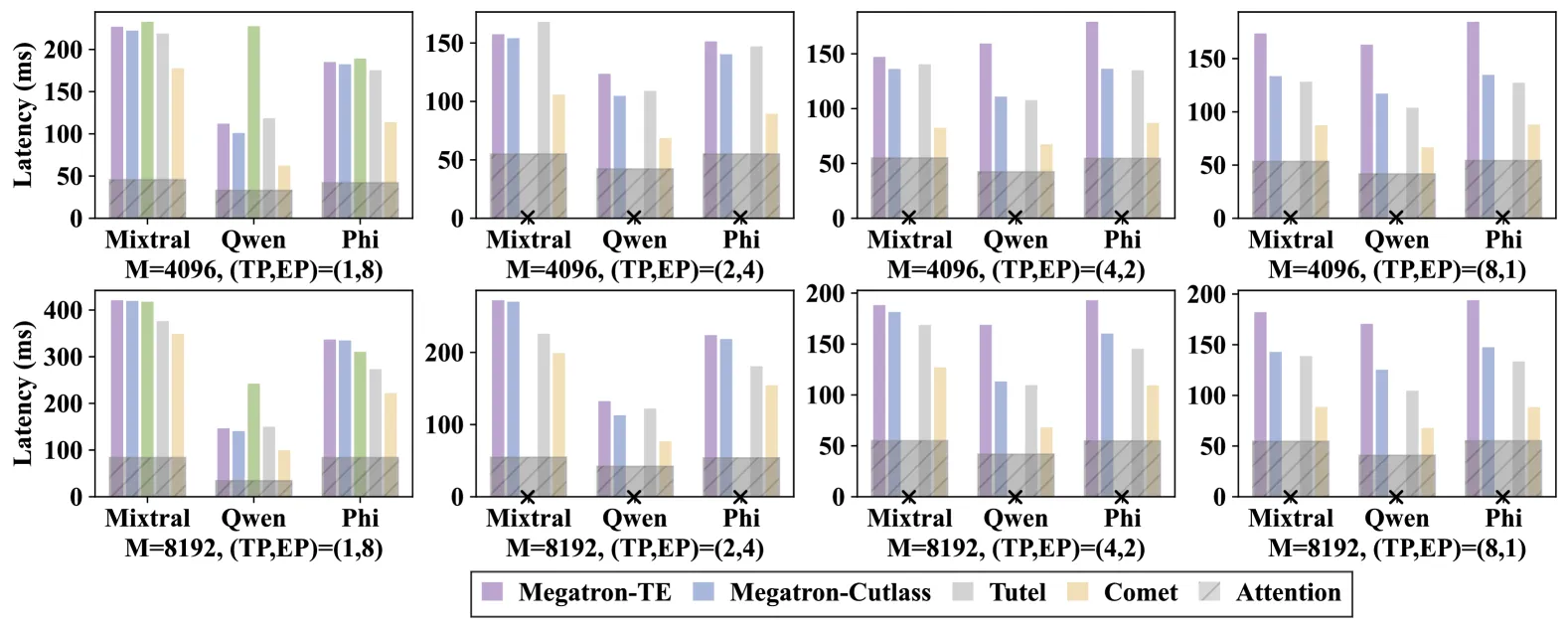

图9：端到端MoE模型延迟

与基线对比的延迟降低：

基线方法	延迟降低
Megatron-Cutlass	34.1%
Megatron-TE	42.6%
FasterMoE	44.4%
Tutel	31.8%

5.3 单层MoE详细评估

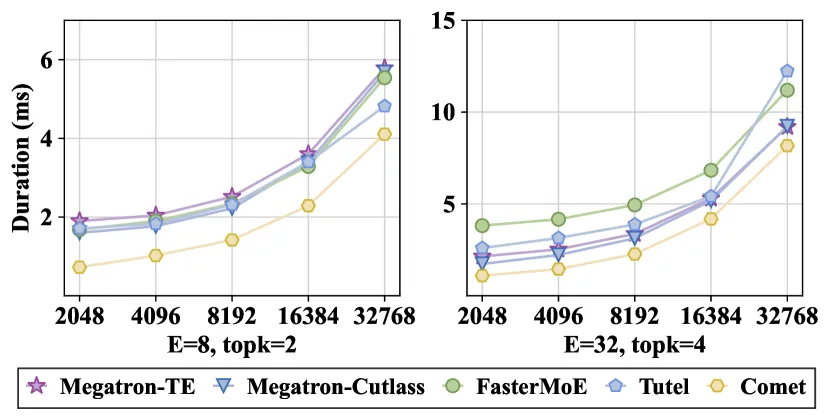

图10：专家并行下单层MoE持续时间（EP=8）

加速比： COMET相比基线实现1.28x至2.37x的加速

关键观察：

• 当M较小时，COMET优势更明显（减少主机端调度开销）
• 调度开销随topk和E增加而增加（FasterMoE和Tutel）

5.4 时间分解分析

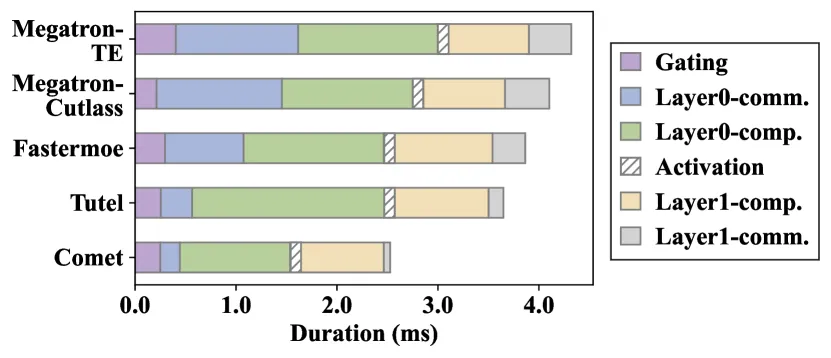

图11：专家并行下MoE层的时间分解

通信隐藏效果：

方法	通信隐藏率
COMET	86.5%
Tutel	68.6%
FasterMoE	29.2%
Megatron-TE	0%
Megatron-Cutlass	0%

5.5 并行策略适应性

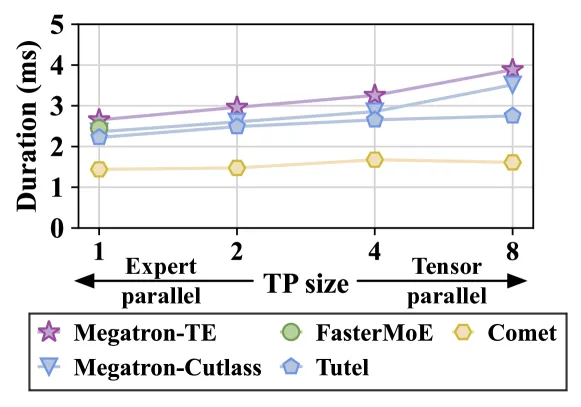

图12：不同并行策略下的单层MoE持续时间

关键观察：

• 随着TP增长，其他基线的延迟增加（专家被分割导致GEMM效率下降）
• COMET在各种并行策略下保持低延迟

5.6 不同配置的适应性

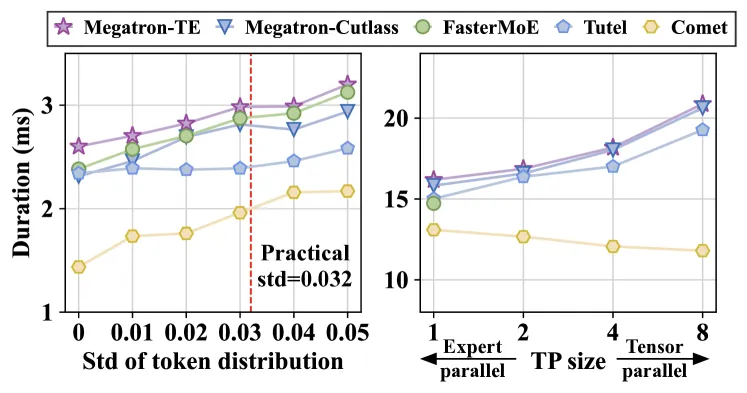

图14：不同场景下的MoE层性能

5.6.1 不同MoE参数

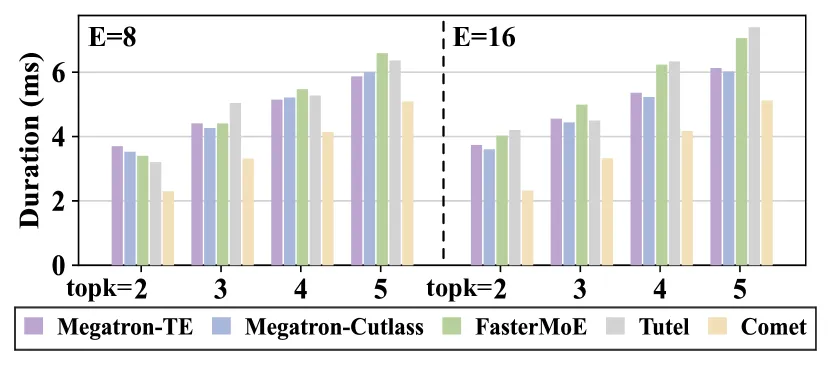

图13：不同专家数E和topk下的单层MoE持续时间

加速比范围： 1.16x至1.83x

5.6.2 不同token分布

• std=0：均匀分布，每个专家接收2048个token
• std=0.05：最轻载专家仅接收数百个token
• 生产环境平均std=0.032

5.6.3 不同硬件环境

L20集群测试：

• 硬件：8x NVIDIA L20 GPU (46GB)
• 互联：PCIe bridges, 约25 GB/s
• 平均加速比：1.19x至1.46x

5.7 开销分析

NVSHMEM内存开销：

模型	M=4096	M=8192
Mixtral 8x7B	32 MB	64 MB
Qwen2-MoE	16 MB	32 MB
Phi3.5-MoE	32 MB	64 MB

内存公式：2MN (BF16/FP16)，其中M为输入序列长度，N为模型隐藏大小

---

六、相关工作

6.1 通信优化

方法	技术
高效通信算法	优化All-to-All通信实现
2D层次化All-to-All	利用节点内带宽加速MoE通信
ScheMoE	数据压缩减少通信量

6.2 计算-通信重叠

方法	特点	局限性
FasterMoE	流水线度为2	仅支持专家并行
Tutel	手动设置或启发式搜索	搜索空间有限，可能次优
PipeMoE	调度MoE算子利用带宽	内核级调度
ScheMoE	利用节点内和节点间带宽	内核级调度
COMET	细粒度重叠，内核内调度	-

COMET的优势：

• 不是简单的内核级调度
• 在融合GPU内核中集成通信和计算任务
• 通过线程块特化隔离通信对计算的影响
• 自适应调整线程块分配以平衡延迟

---

七、总结

7.1 主要贡献

COMET是一个针对MoE执行优化的系统，通过细粒度的通信-计算重叠实现高效执行。

两个关键设计：

1. 共享张量依赖解析

   • 识别MoE中通信和计算操作之间的复杂数据依赖
   • 通过分解和重调度共享张量实现细粒度重叠
   • 消除细粒度通信带来的瓶颈

2. 自适应负载分配

   • 线程块特化：隔离通信对计算性能的影响
   • 自适应线程块分配：动态平衡通信和计算延迟
   • 最大化延迟隐藏效果

7.2 性能成果

指标	数值
单MoE层加速	1.96x
端到端加速	1.71x (平均)
通信隐藏率	86.5%
生产部署	万级GPU集群
GPU小时节省	数百万

7.3 技术实现

• 约12k行C++和CUDA代码，2k行Python代码
• 基于CUTLASS模板生成高效GEMM内核
• 使用NVSHMEM支持细粒度通信
• 已集成到Megatron-LM中

7.4 未来方向

论文提到将开源COMET，旨在启发进一步优化，例如：

• 使用Triton或TVM等编译器实现COMET中的编程模型
• 将细粒度流水线编程模型推广到其他场景

---

八、参考资源

8.1 论文链接

• arXiv: https://arxiv.org/abs/2502.19811
• PDF: https://arxiv.org/pdf/2502.19811
• HTML: https://arxiv.org/html/2502.19811v1
• GitHub: https://github.com/bytedance/flux

8.2 关键技术术语

术语	英文	说明
混合专家	Mixture-of-Experts (MoE)	稀疏激活的模型架构
专家并行	Expert Parallelism (EP)	不同专家分布到不同GPU
张量并行	Tensor Parallelism (TP)	权重沿隐藏维度分割
共享张量	Shared Tensor	生产者输出和消费者输入的共享缓冲区
GroupGEMM	Grouped GEMM	批量处理多个专家的矩阵乘法
NVSHMEM	-	NVIDIA GPU通信库
CUTLASS	-	NVIDIA CUDA模板库
TMA	Tensor Memory Accelerator	Hopper架构的异步计算流水线

8.3 相关工具和框架

工具	用途
Megatron-LM	大模型训练框架
NVSHMEM	GPU间细粒度通信
CUTLASS	高效GEMM实现
Transformer Engine	NVIDIA Transformer加速库

8.4 关键图表索引

图表	描述	文件
Figure 1	MoE执行时间分析	figures/comet/figure1.png
Figure 2	MoE层结构示例	figures/comet/figure2.png
Figure 3	COMET设计概览	figures/comet/figure3.png
Figure 4	生产者-消费者建模	figures/comet/figure4.png
Figure 5	Layer0分解和重调度	figures/comet/figure5.png
Figure 6	Layer1重调度计算序列	figures/comet/figure6.png
Figure 7	Hopper内核设计	figures/comet/figure7.png
Figure 8	线程块分配优化	figures/comet/figure8.png
Figure 9	端到端性能对比	figures/comet/figure9.png
Figure 10	单层性能对比	figures/comet/figure10.png
Figure 11	时间分解分析	figures/comet/figure11.png
Figure 12	并行策略对比	figures/comet/figure12.png
Figure 13	不同MoE参数性能	figures/comet/figure13.png
Figure 14	场景适应性	figures/comet/figure14.png

---

文档生成时间: 2026-05-30 数据来源: arXiv:2502.19811v1
