WaferLLM：面向晶圆级加速器的大语言模型推理

一、论文概述

项目	内容
标题	WaferLLM: Large Language Model Inference at Wafer Scale
作者	Congjie He, Yeqi Huang, Pei Mu, Ziming Miao, Jilong Xue, Lingxiao Ma, Fan Yang, Luo Mai
机构	University of Edinburgh（爱丁堡大学）、Microsoft Research（微软研究院）
论文	https://arxiv.org/abs/2502.04563 （v3, 2025-05-30）
代码	https://github.com/MeshInfra/WaferLLM
发表	OSDI（Marco Canini 为 shepherd）
硬件	Cerebras WSE-2（85 万核，40GB 片上 SRAM，22 PB/s 内存带宽）

一句话概括

新兴 AI 加速器（Cerebras WSE、Tesla Dojo）采用晶圆级（wafer-scale）制造，在一块网格（mesh）架构上集成数十万到百万个核心、数十 GB 分布式片上 SRAM、数十 PB/s 片上带宽。但现有 LLM 推理系统都是为 GPU 这类共享内存架构设计的，无法利用这种硬件。WaferLLM 是首个晶圆级 LLM 推理系统：先提出 PLMR 设备模型刻画晶圆级硬件的四大独特约束，再据此设计细粒度二维并行、Shift 式 KV 缓存管理，以及两个 PLMR 合规的分布式算子 MeshGEMM（两跳传输，临界路径 $O(\alpha)$ ）与 MeshGEMV（K-tree allreduce）。在 WSE-2 上，相比多卡 A100 上最优的 SGLang，端到端提速 10–20×、能效高 2–2.5×；GEMV 相比单卡 A100 快 280–606×、能效高 7.5–16×。

二、核心思想

问题定义

在晶圆级加速器上跑 LLM 有两条朴素路线，都行不通：

把分布式片上内存抽象成共享内存（如 Ladder 等为 GPU 设计的 DNN 编译器）：假设内存访问延迟均匀，无法容忍晶圆上跨核访问高达 1000× 的延迟差异；且只优化计算划分、忽视数据划分，容易造成数据重复、突破每核内存上限。
显式划分计算 + 消息传递（如为 GraphCore IPU 设计的 SOTA 编译器 T10）：T10 假设片上 crossbar 提供恒定的跨核访问延迟，但晶圆是 mesh 拓扑、延迟随跳数剧变；且 T10 只能扩展到数千核，扩不到百万核。

解决方案概述

WaferLLM 的三个层次：

PLMR 设备模型：用四个字母 P、L、M、R 概括晶圆级硬件的根本约束，作为所有设计的”合规性标尺”。
晶圆级 LLM 并行：针对 prefill / decode / KV 缓存分别设计满足 PLMR 的并行方案（细粒度二维划分、细粒度复制、Shift 式 KV 缓存）。
晶圆级算子 MeshGEMM / MeshGEMV：首个能在百万核 mesh 上高效扩展的分布式 GEMM 与 GEMV，是 prefill（GEMM 主导）与 decode（GEMV 主导）的性能基石。

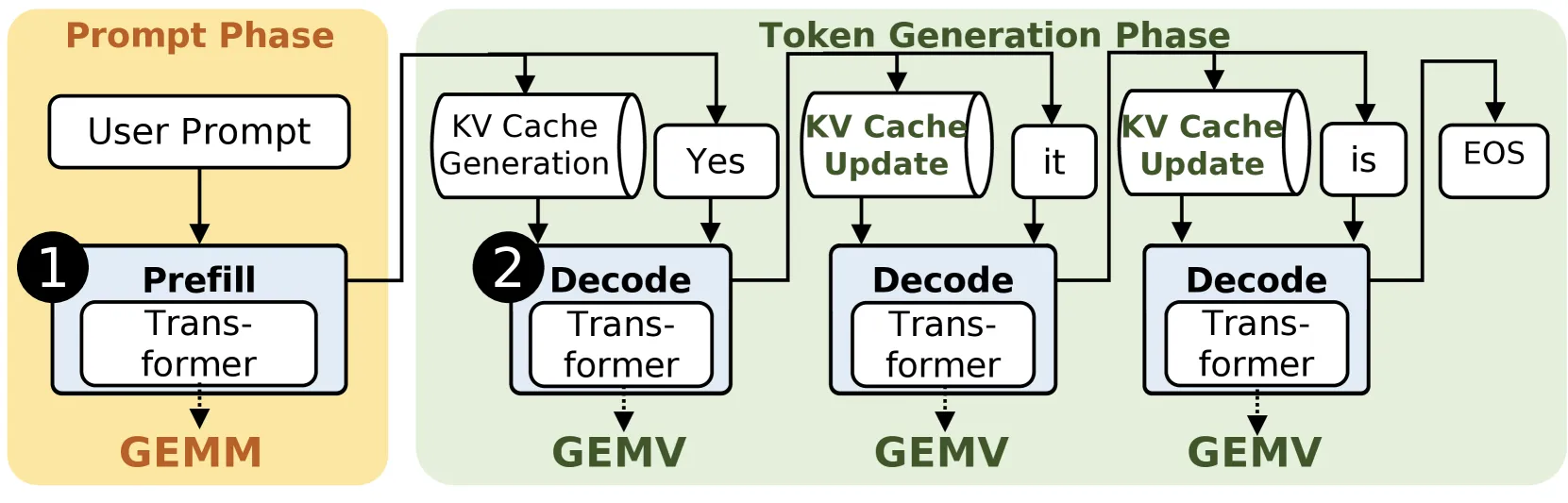

LLM 推理关键组件

三、PLMR 设备模型

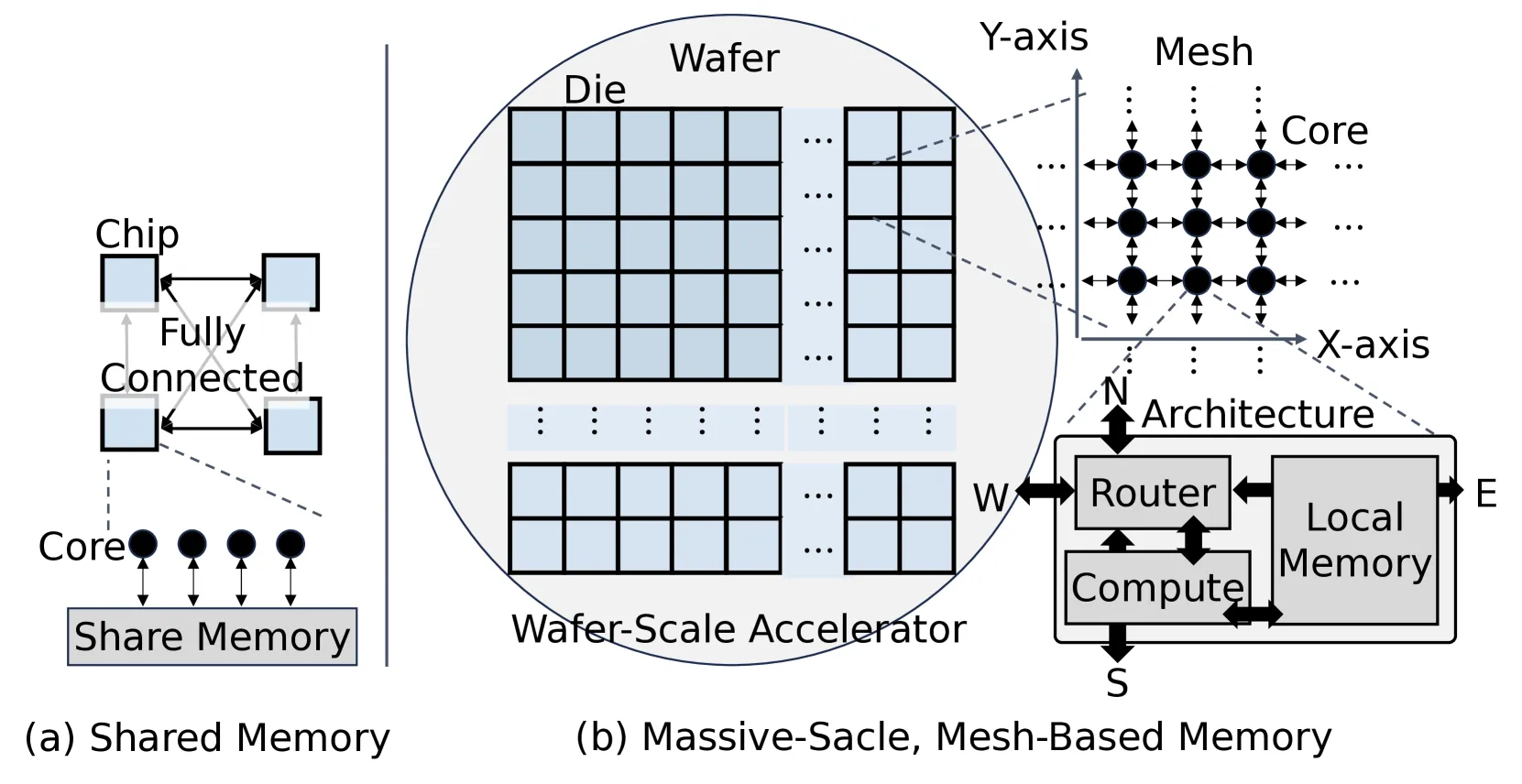

晶圆级 mesh 内存架构

PLMR（读作 “Plummer”）刻画晶圆级加速器的四个独特属性：

属性	名称	含义与量化
P	Massive Parallelism（海量并行）	单晶圆容纳数百万核（GPU 仅数千）。每核有本地硬件流水线，在周期级重叠数据进出、计算、访存。要求把计算切到极细粒度并精细调度以重叠三者。
L	非均匀访存 Latency	mesh 上 $N_w\times N_h$ 核，两核间最大跳数为 $N_w+N_h$ ；最坏访存延迟 $\alpha(N_w+N_h)+\beta r$ 。 $\alpha$ 为每跳转发延迟（路由器硬件按预设规则转发）， $\beta$ 为每路由延迟（软件解析/重写报文头），通常 $\alpha<\beta$ ， $r$ 为路径上的路由级数。百万核下跳数/路由可达数千 → 本地与远程访存延迟差约 1000×。必须最小化长程通信。
M	受限每核 Memory	每核本地内存仅几十 KB 到几 MB（容量越大能效越差）。计算数据须显式切成细粒度块以塞进每核。
R	受限 Routing 资源	每核路由电路/路由表严格受限。WSE-2 上每核只能识别 5-bit 地址码的报文头 → 每核至多 $2^5=32$ 条不同路由路径。远程直连需消耗路由资源（仅 $\alpha$ 延迟）；若路径数超限，则需经中间核多跳中继，引入额外 $\beta$ 延迟。

PLMR 不仅适用于当前的 Cerebras WSE，也适用于未来的 Tesla Dojo；连非晶圆级但采用 mesh NoC 的设备（如 Tenstorrent Blackhole）都能用调整参数后的 PLMR 表示。

为何现有系统失败（用 PLMR 一一对照）：

共享内存系统（Ladder）：假设均匀访存 → 违反 L；重计算划分轻数据划分 → 数据重复违反 M；不感知通信距离 → 违反 R。
分布式内存系统（T10）：为 crossbar 恒定延迟设计，不感知 mesh 变化的跳距 → 违反 L；只能扩到数千核 → 违反 P。（T10 已考虑 M 与 R。）

四、晶圆级 LLM 并行

4.1 Prefill 并行

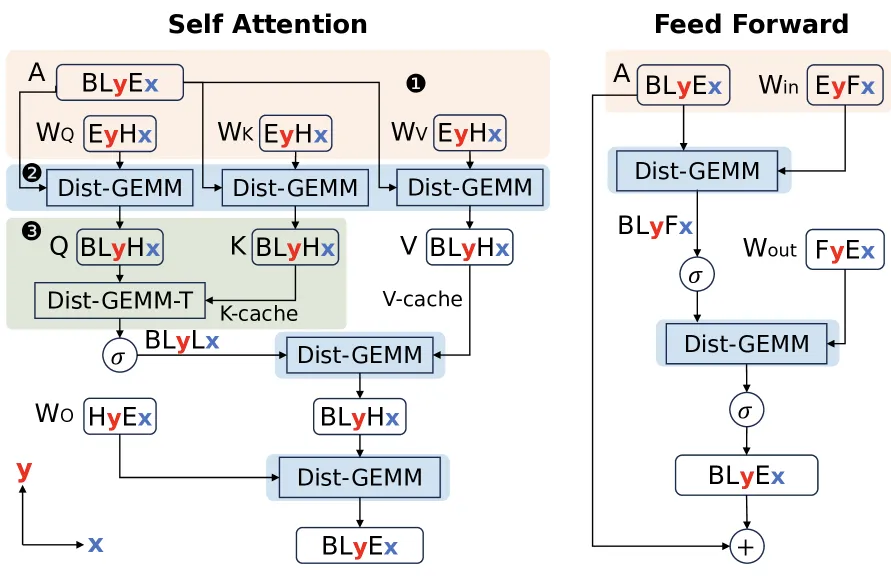

Prefill 并行方案

Prefill 阶段矩阵大，主要挑战：如何在两个维度上切分实现百万核并行（P）、如何优化 GEMM 以最小化长程通信（L）并守住 M/R、如何避免昂贵的矩阵转置（L）。

细粒度二维划分实现百万核并行：把输入激活 $A$ 与权重 $W$ 同时沿核阵列的 X 轴与 Y 轴划分。记号 $E_xF_y$ 表示形状为 $EF$ 的矩阵中 $E$ 维沿 X 轴切、 $F$ 维沿 Y 轴切。激活 $A$ 的布局为 $BL_yE_x$ （ $L$ 序列维沿 Y、 $E$ 嵌入维沿 X），所有权重矩阵（ $W_Q,W_K,W_V,W_{in},W_{out}$ ）也在两维上切分。相比只切嵌入维的传统方法，这带来百万级并行。
PLMR 合规的分布式 GEMM：用 §五的 MeshGEMM 替代 GPU/TPU 惯用的 allgather-based GEMM，在高 NoC 带宽利用率下同时守住 L/M/R。
转置无关（transpose-free）方案：矩阵转置在 mesh 上极贵（需把一角的核数据送到对角另一角，制造长程路径）。用**转置分布式 GEMM（dist-GEMM-T）**直接算 $Q@K^T$ ，避免显式转置 $K$ 。

4.2 Decode 并行

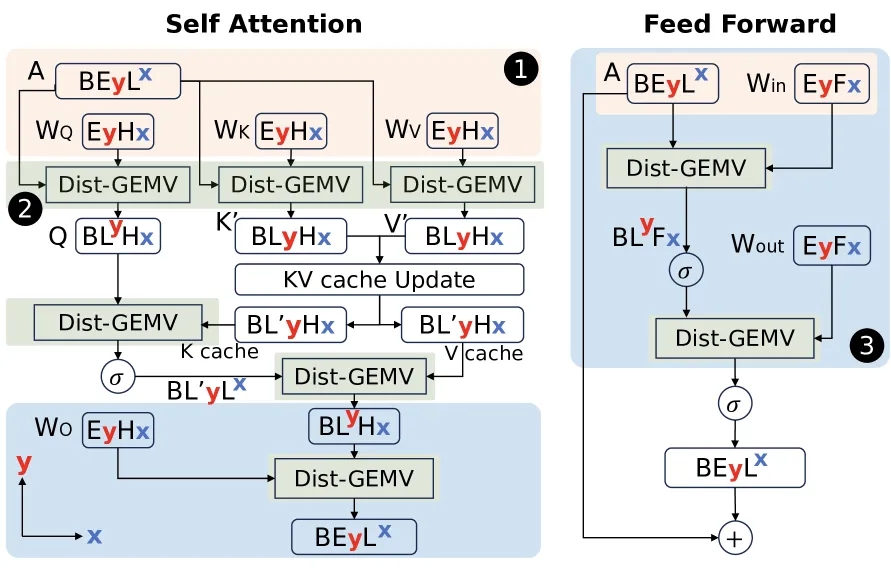

Decode 并行方案

Decode 是访存带宽密集型，矩阵更小、以 GEMV 为主、计算短难以掩盖通信，挑战更大。

细粒度复制（fine-grained replication）以最小通信代价获取并行：当张量维度不足以支撑高并行时，复制序列维（decode 时序列长度为 1）。布局记为 $BE_yL^x$ ： $E$ 维沿 Y 轴切分、 $L$ 维沿 X 轴复制。好处：(i) 提升并行度并均衡各核负载；(ii) 避免跨全核的额外 allreduce 通信。与近期长上下文系统在 prefill 阶段选择性复制不同，WaferLLM 是在 decode 阶段复制。
PLMR 合规的分布式 GEMV：用 §六的 MeshGEMV，解决现有 GEMV 长程通信与路由资源过度消耗问题。
预优化权重布局避免转置：为 decode 的 dist-GEMV 预先重排 $W_O$ 、 $W_{out}$ 等权重布局（与 prefill 不同），消除 token 生成时的转置。虽引入 prefill→decode 的一次性重排开销，但远小于逐步转置的代价。

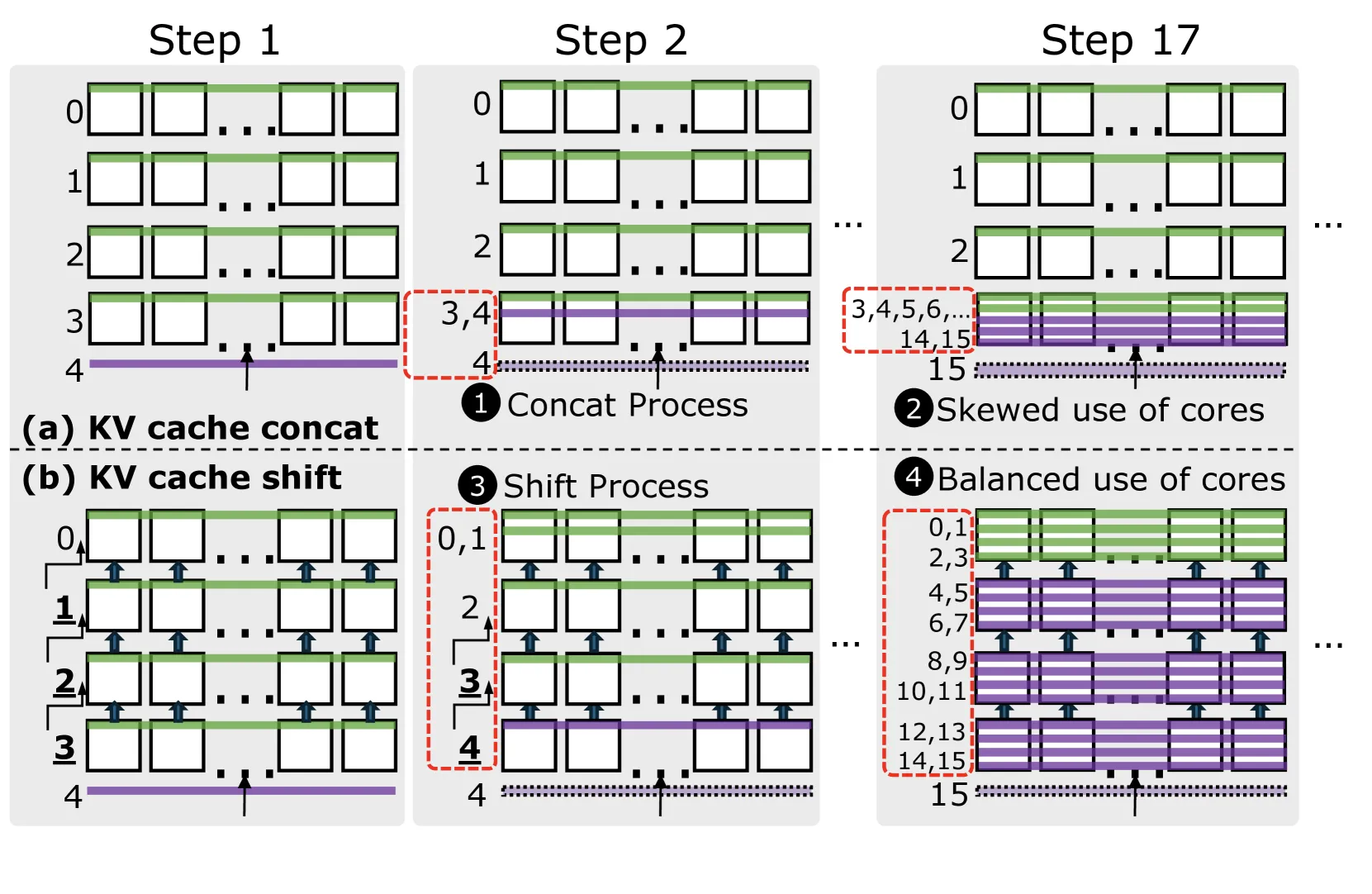

4.3 Shift 式 KV 缓存管理

KV 缓存 concat vs shift

传统 concat 式导致核利用倾斜：现有方法把新生成的 KV 向量拼接到已有缓存末尾。在 mesh 上，只有某一行中的某个核负责存储/计算新 KV，几步之后该核迅速成为瓶颈 → 内存倾斜（违反 M）+ 并行低效（违反 P）。
Shift 式管理实现均衡：不在末尾拼接，而是执行均衡上移（upward shift）——每行把最老的 KV 数据传给上一行。新 KV 到达时，每核比较自身与邻居容量，若相等则触发上移：每行从下方接收、向上方传出，最终 KV 均匀分布在所有核。上移沿 NoC 链路并行进行（满足 P），且物理布局与逻辑连续性对齐、只在相邻核间搬移（满足 L），彻底解决 concat 式最后一行核的 M 违规。

4.4 实现细节

Prefill↔Decode 切换：两阶段策略不同，通过高速 NoC（常达数百 Pbit/s 聚合带宽）重排 KV 缓存与权重，瞬时完成、无需慢速片外内存。
并行配置：离线 autotuning 按模型大小、输入/输出长度、每核内存、阶段（prefill/decode）挑选各阶段核数，借高 NoC 带宽做快速动态重映射。
自注意力变体：支持 GQA、MHA、MQA，均通过按 head 维分组后本地执行 dist-GEMM/GEMV/GEMM-T 实现。

五、晶圆级 GEMM：MeshGEMM

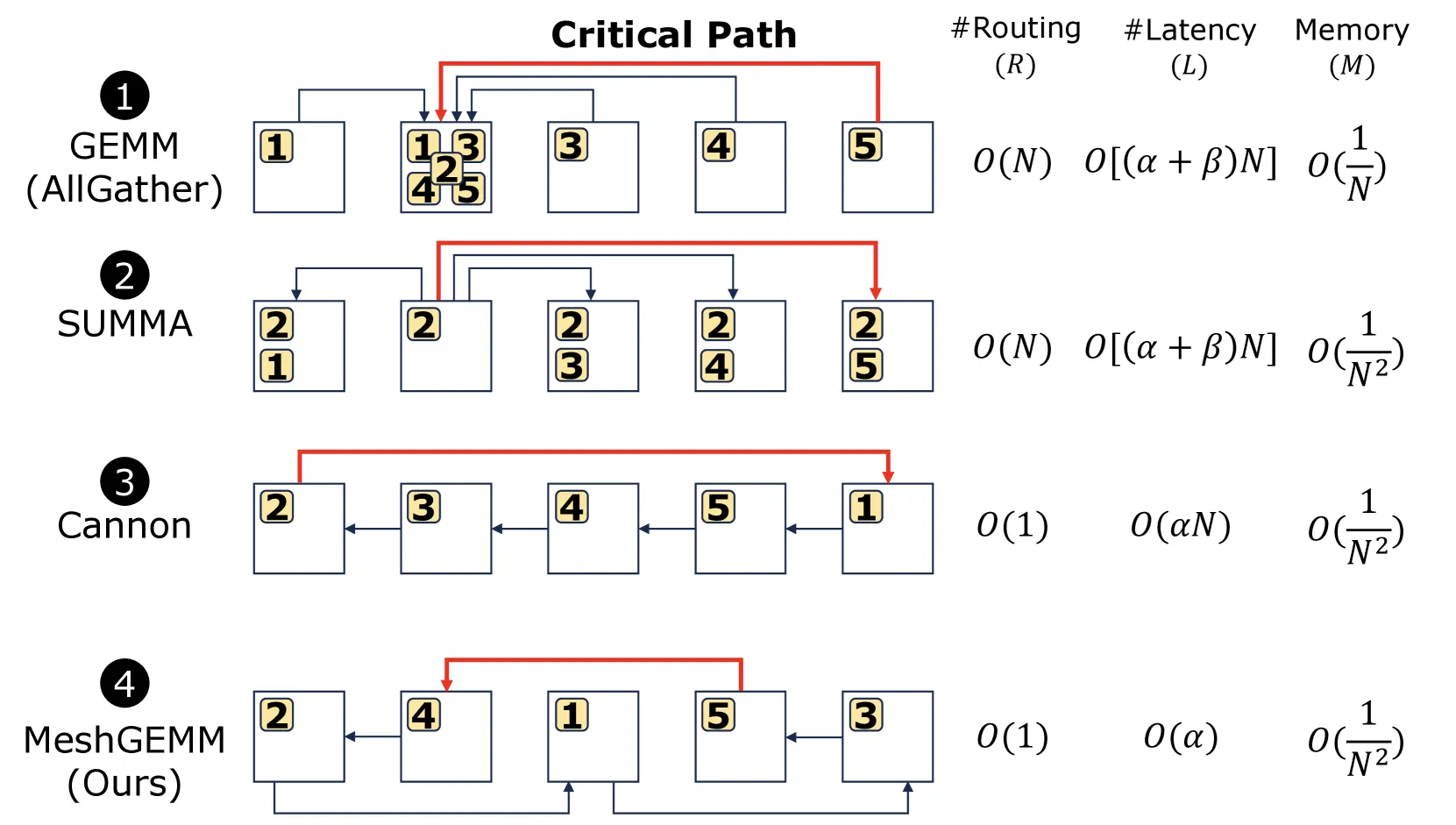

分布式 GEMM 的 PLMR 合规性

5.1 PLMR 合规性对比

三个评价指标：每核路由路径数（越少越合 R）、临界路径延迟（越小越合 L）、每核内存（越低越合 M）。

方法	每核路由路径	临界路径延迟	每核内存	合规性
Allgather（GPU/TPU 常用）	$O(N)$ （违反 R）	$O[(\alpha+\beta)N]$ （违反 L）	$O(1/N)$ （膨胀缓冲，违反 M）	✗ L/M/R
SUMMA（Cerebras 默认）	$O(N)$ （违反 R）	$O[(\alpha+\beta)N]$ （违反 L）	峰值内存翻倍	✗ L/R
Cannon（超算 mesh 优化）	$O(1)$	$O(\alpha N)$ （跨 N 跳，违反 L）	$O(1/N^2)$ （最优）	✗ L
MeshGEMM（本文）	$O(1)$	$O(\alpha)$ （恒定两跳）	$O(1/N^2)$ （最优）	✓ 全合规

MeshGEMM 的临界路径是两跳传输（two-hop transmission）：每核与两个”隔一跳”的邻居通信、经过一跳邻居中继。既有 Cannon 的 $O(1)$ 路由与 $O(1/N^2)$ 内存优势，又把临界路径恒定压到 2 跳、 $O(\alpha)$ ，唯一满足 L 属性。

5.2 设计直觉与可扩展性

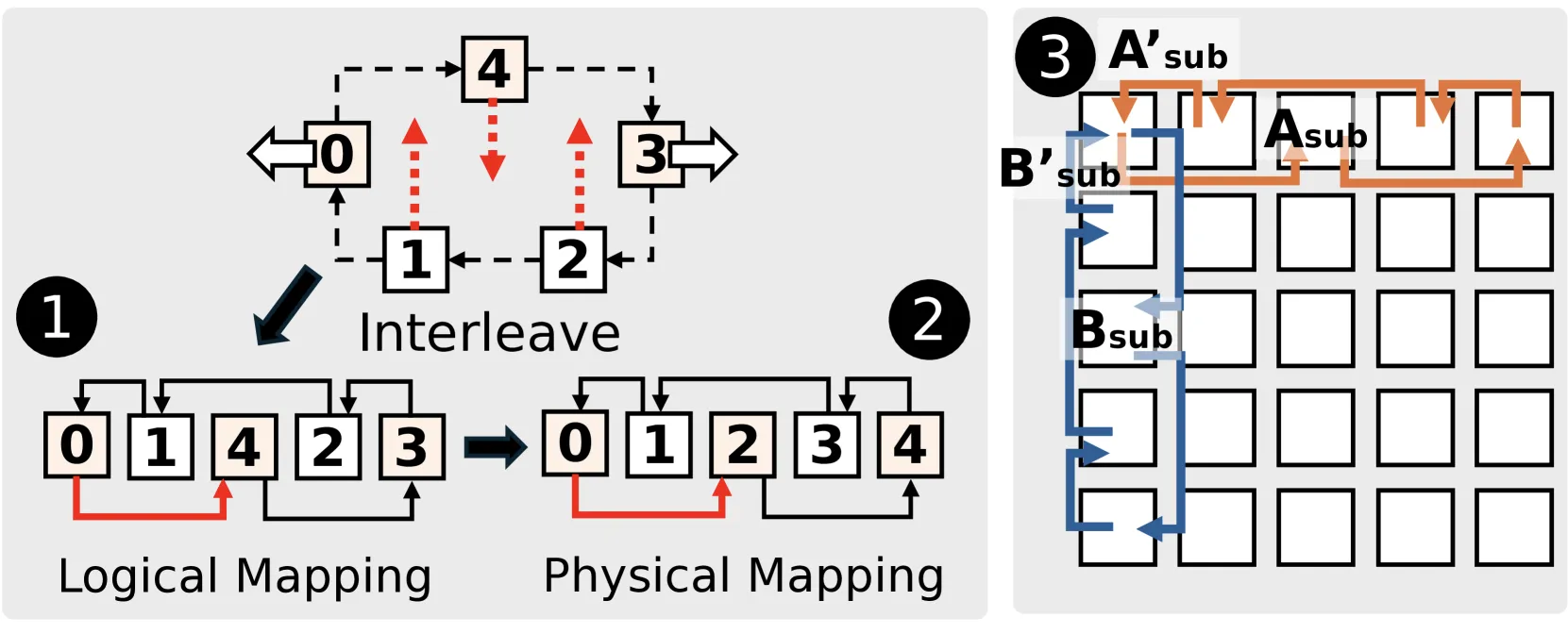

INTERLEAVE 与可扩展性分析

两个阶段：

循环移位（Cyclic shifting）：类似 Cannon 保证 GEMM 正确性，把通信限制在两个邻居、最小化内存 → 满足 M 与 R。逻辑上把 N 个核排成一个环，展平成物理通信映射（临界路径从头核到尾核）。
交织（Interleaving）：用 INTERLEAVE 算法（Algorithm 1） 求逻辑→物理的映射，把临界路径长度进一步压到常数（满足 L）。核心规则（对索引 index，共 N 核）：

if index 为偶: recv = max(index-2, 0);   send = min(index+2, N-1)
else:          recv = min(index+2, N-1); send = max(index-2, 0)
边界修正: index==0 → recv=1; index==N-1 → (N偶) recv=N-2 else send=N-2

例：N=5 时物理核 2 发给核 4、从核 0 收。对任意 $N\ge 3$ 都能生成两跳通信模式。

可扩展性证明：INTERLEAVE 产生的两跳距离不可再减——若想构造每个数与邻居恰好差一跳的环形序列，在数学上不可能（首尾端点无法同时与邻居保持单跳差还构成环）。1D 结论借 X/Y 轴对称性自然推广到 2D mesh。

5.3 MeshGEMM 算法

对 $C=A\times B$ ：

初始化：把 $A$ 、 $B$ 沿两维切成 $N\times N$ 块分布到各核，每核各持一块 $A_{sub}$ 、 $B_{sub}$ ；用 INTERLEAVE 初始化各核邻居位置。
对齐（Alignment）：各核与邻居对齐输入子矩阵，使每核以正确操作数开始。
计算-移位循环：N 步，每步各核算 $C_{sub}=A_{sub}\times B_{sub}+C_{sub}$ ，同时沿 X 轴移 $A_{sub}$ 、沿 Y 轴移 $B_{sub}$ 。N 步后返回累加的 $C_{sub}$ 。

实现细节：非方形 mesh（ $N_h\ne N_w$ ）可逻辑划分为 $N_{lcm}\times N_{lcm}$ （最小公倍数）。转置 GEMM（ $C=A\times B^T$ ，即 dist-GEMM-T）无需对齐，只需对右矩阵 $B$ 沿 Y 轴做 N 步两跳计算-移位，每步后沿 X 轴 ReduceAdd。

六、晶圆级 GEMV：MeshGEMV

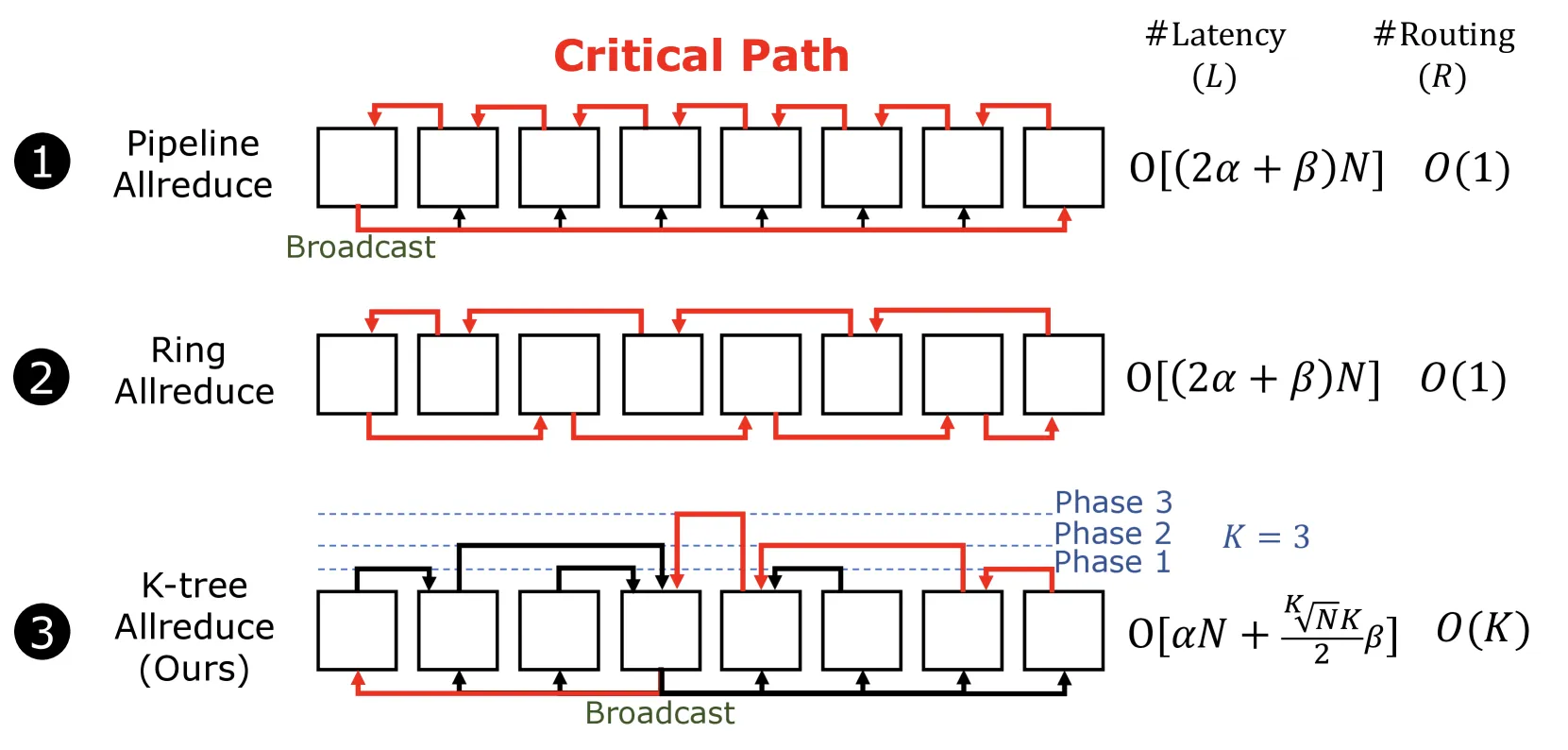

分布式 GEMV 的 PLMR 合规性

分布式 GEMV 完成时间主要取决于各核逐元素算部分和 + 一次 allreduce 聚合再回传。指标同 GEMM：每核路由路径数、整个 allreduce 的临界路径延迟。

方法	每核路由路径	临界路径	合规性
Pipeline allreduce（TPU pod / Cerebras demo 默认）	$O(1)$	$2N$ 跳、N 个路由级（违反 L）	✗ L
Ring allreduce（GPU pod 默认，大数据量）	$O(1)$	$O[(2\alpha+\beta)N]$ （违反 L）	✗ L
K-tree allreduce（本文）	$O(K)$	仅 $\frac{\sqrt[K]{N}\cdot K}{2}$ 个路由级、N 跳	✓（选合适 K）

K-tree allreduce 把 reduce-add 路径组织成平衡 K 叉树：K 个阶段分组并行归约，每组 $O(\sqrt[K]{N})$ 核，临界路径路由级从 N 降到 $\frac{\sqrt[K]{N}K}{2}$ 。代价是每核需 $O(K)$ 路由路径（树根核需 $K+1$ 条）。本质是用路由资源换取远距核间的直通路径，减少路由延迟。

MeshGEMV 算法：初始化时把 $B$ 切成 $N\times N$ 块、 $A$ （向量）沿一轴切成 N 块并在另一轴复制；按 K-tree 确定各阶段分组。→ 各核本地 GEMV 得部分和 → K 阶段树形归约（第 k 阶段把 k-1 阶段结果归约到本阶段各组根核，K 次后拼接得 $C$ ）→ 可选广播。

K 的选择：K 越大并非越好，受 N 与 R 约束影响，且增大路由复杂度。本文实现选 K=2。

七、实验结果

硬件：Cerebras WSE-2（85 万核 @1.1GHz，每核 48KB SRAM、单周期 MAC、单周期收发 32-bit 消息，全片 40GB SRAM）。GPU 对比用 A100（同 7nm 工艺，公平对比），最多 16 卡（2×8，节点内 NVLink、节点间 InfiniBand），推理系统用 SGLang。 基线编译器：T10（分布式片上内存 SOTA，为其在 WSE-2 上实现）、Ladder（共享内存 SOTA）。指标：Throughput per Request（TPR）= 1/TPOT。模型：LLaMA3-8B（GQA）、LLaMA2-13B（去掉 4K 限制）、CodeLLaMA-34B、QWen2-72B（后两者超单片内存，取层子集按比例外推）。

7.1 端到端 LLM 推理（Table 2）

以 TPR 计（越高越好），LLaMA3-8B 在 2048/2048 场景：WaferLLM 2370 vs T10 58.3 vs Ladder 7.4 vs A100 8卡 128.4。

相比 T10：prefill 平均 160×（最高 178×）、decode 平均 5.7×（最高 6.5×）。decode 增益小是因为 GEMV allreduce 对访问顺序无严格要求，T10 的分布式内存假设尚能获益。
相比 Ladder：prefill 平均 270–450×、decode 平均 217×（最高 260×）。Ladder 纯共享内存设计，通信开销惨重。
相比 SGLang+A100：8B–72B 全面领先。T10/Ladder 甚至比单卡 A100 还慢，凸显不遵守 PLMR 会让晶圆算力白白浪费甚至倒退。
可扩展性：WaferLLM 随核数增长而提速（QWen2-72B 从 480² 到 720² 核提速 1.6×），而 T10/Ladder 吞吐反而下降。

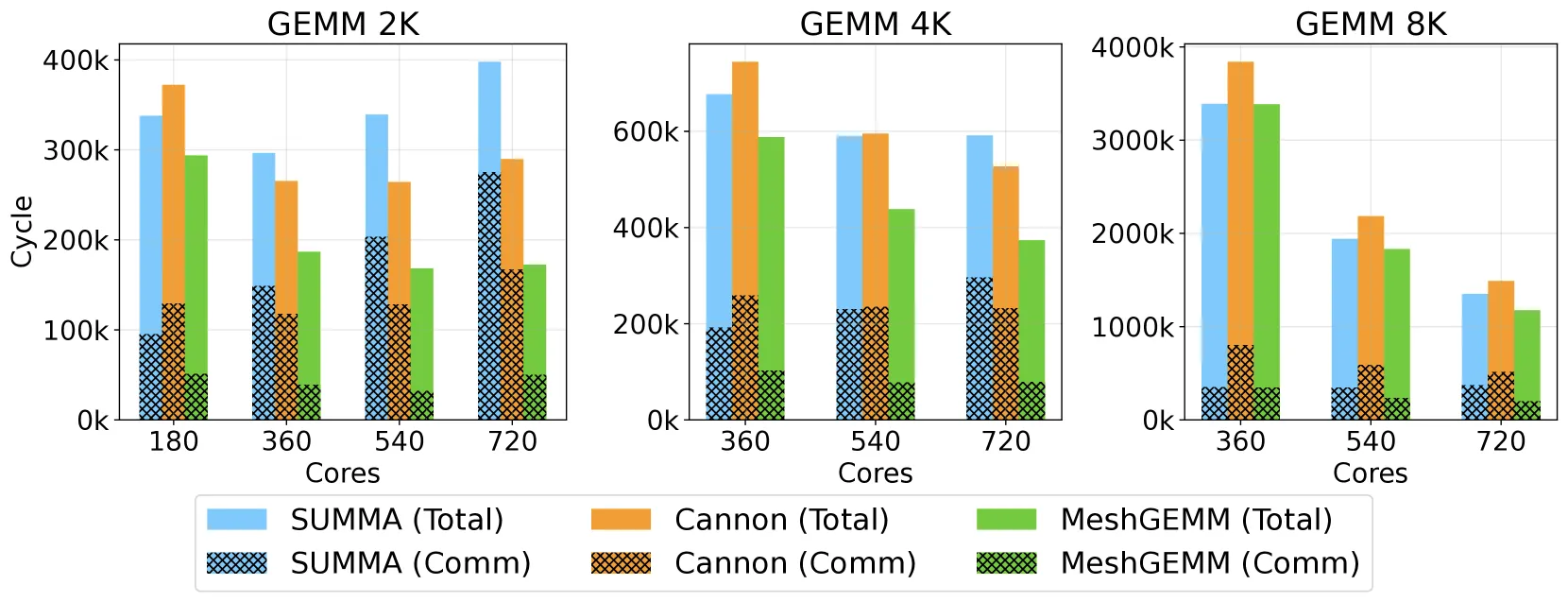

7.2 MeshGEMM（Figure 9）

MeshGEMM vs SUMMA & Cannon

各尺寸矩阵下 MeshGEMM 延迟均最低，接近硬件上限仍保持 >70% 计算效率；SUMMA/Cannon 在 720² 核跌破 50%。
INTERLEAVE 把每步通信开销压成与核数无关的常数（总开销只随步数增），故大规模细粒度并行下计算-通信重叠更好。大矩阵下总周期比 SUMMA/Cannon 少约 17%。

7.3 MeshGEMV（Figure 10）

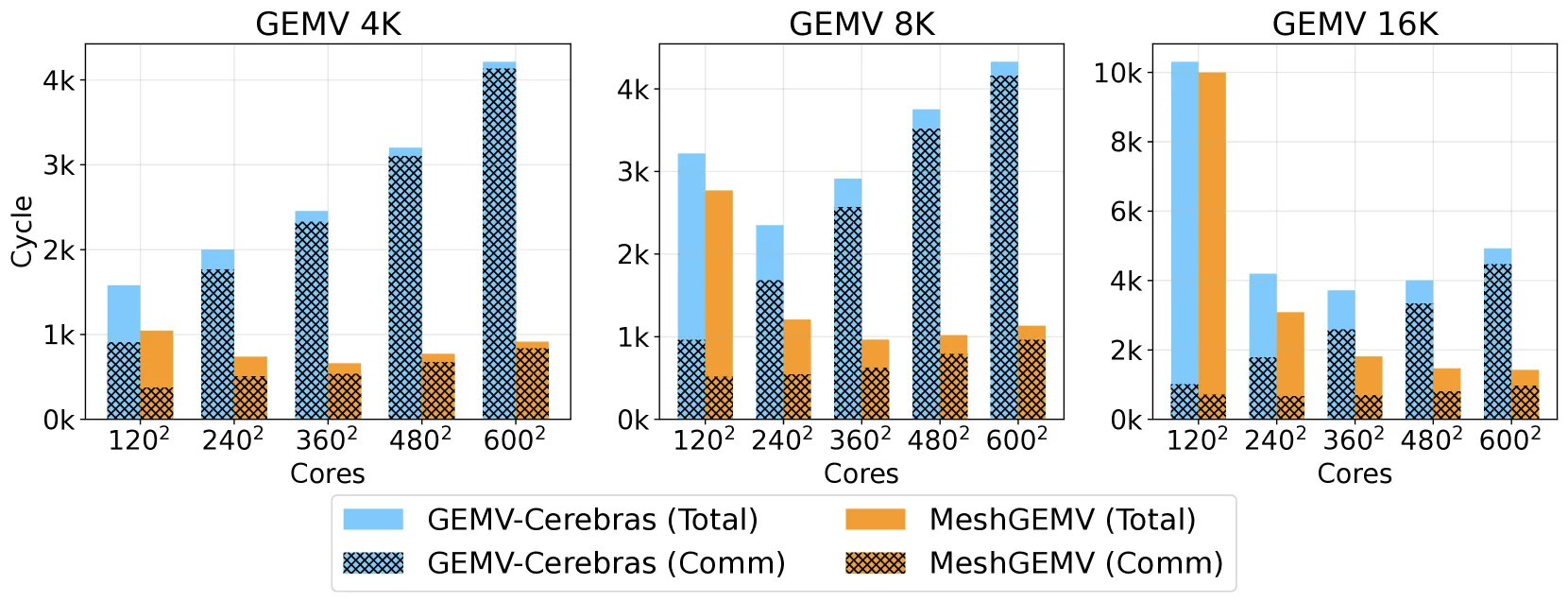

MeshGEMV vs GEMV-Cerebras

大规模下通信可占总开销 90%。MeshGEMV 靠 K-tree allreduce 最大化并行，端到端比 Cerebras 默认 GEMV 快约 4.6×，且通信开销随核数增长更慢、拐点更晚。

7.4 Shift 式 KV 缓存（Table 5）

最大 decode 输出长度：

模型	Concat（PagedAttention）	Shift（WaferLLM）	倍数
LLaMA3-8B	382	137548	360×
LLaMA2-13B	16	6168	385×

均衡核利用直接解决 concat 式的倾斜问题，token 容量提升 360–385×。

7.5 与 GPU 对比（Table 6/7/8）

GEMV：相比单卡 A100 快 280–606×、能效高 7.5–16×；相比最优 GPU 集群性能高 166–210×、能效高 45–70×。多卡 A100 从 1→8 卡仅提升 1.32×、16 卡还退化（NVLink/IB 通信瓶颈）。
端到端：相比 A100 集群 TPR 高 6–20×（输出越长、模型越大差距越明显）。SGLang 从 1→8 卡 prefill 仅 1.2–1.6×、decode 3.3–3.6×，16 卡因跨节点通信退化。
能效：WSE-2 芯片面积是 A100 的 47×、功耗与成本 37×，但在 SGLang 最优多卡结果下 WaferLLM 仍能效高 2–2.5×（源于 GPU 在 decode 上的非线性扩展劣势），对 test-time scaling 等长输出场景尤为宝贵。
理论差距：MeshGEMV 未达理论 7000× 提升，因 WSE-2 二代核不能完全重叠访存与计算、边缘核利用不足、NoC 长程通信开销仍存。

八、核心创新

创新点	说明	依据
PLMR 设备模型	用 P/L/M/R 四属性刻画晶圆级硬件根本约束，作为合规标尺	解释所有现有系统为何失败；泛化到 Dojo、Tenstorrent
细粒度二维并行	prefill $E_xF_y$ 双轴切分 + decode $BE_yL^x$ 细粒度复制	实现百万核并行（P），均衡负载、避免 allreduce
Shift 式 KV 缓存	均衡上移替代末尾拼接，KV 均匀分布	token 容量 360–385×（Table 5）
MeshGEMM（两跳传输）	循环移位 + INTERLEAVE，临界路径恒定 2 跳 $O(\alpha)$ 、 $O(1)$ 路由、 $O(1/N^2)$ 内存	唯一全合规 GEMM；>70% 效率，比 SUMMA/Cannon 少 17% 周期
MeshGEMV（K-tree allreduce）	平衡 K 叉树归约，临界路径路由级 $\frac{\sqrt[K]{N}K}{2}$ ，K=2	比 Cerebras 默认 GEMV 快 4.6×
转置无关设计	dist-GEMM-T + decode 预排权重布局	避免 mesh 上极贵的对角长程转置

九、相关工作

DL 框架/编译器（PyTorch/TF/XLA/Ladder、vLLM/TensorRT-LLM）：为共享内存的 “load-compute-store” 设计，忽视 PLMR 特征。
分布式 GPU/TPU 系统：为数千节点的 pod 设计，路由器更强、无本地内存约束，与 PLMR 不符；与本文的片上扩展互补。
脉动阵列（Trainium、TPU）：聚焦小核内部设计（数百 PE），非 PLMR 设备；可作为 WSE 核内 GEMM 加速器互补。
数据流架构（TENET、DISTAL、SambaNova）：考虑跨核连接但都未扩展到晶圆级。
晶圆级 allreduce：已有工作只做单一 allreduce，无法像 WaferLLM 那样完整并行化 GEMV / 支撑全 LLM 推理，且是本文 K-tree allreduce 的一个特例。

十、总结

核心贡献

PLMR 设备模型：首次系统化刻画晶圆级加速器的四大硬件约束，作为设计与分析工具。
首个晶圆级 LLM 并行方案：细粒度二维并行 + 细粒度复制 + Shift 式 KV 缓存。
可扩展的 MeshGEMM 与 MeshGEMV：首个在百万核 mesh 上高效扩展的 GEMM/GEMV。
数量级的性能与能效提升：相比多卡 A100 SGLang 端到端提速 10–20×、能效 2–2.5×。

关键数据

指标	结果
端到端 vs 多卡 A100 SGLang	10–20×（最高 30–40× vs 单卡）
prefill vs T10 / Ladder	160× / 270–450×
decode vs T10 / Ladder	5.7× / 217×
GEMV vs 单卡 A100	606× 速度、16× 能效
KV 缓存 token 容量 vs PagedAttention	360–385×
MeshGEMM vs SUMMA/Cannon	少 17% 周期，>70% 效率
端到端能效 vs 最优多卡 A100	2–2.5×

局限与未来方向

单片内存受限：WSE-2 每核仅 48KB SRAM，迫使用流水线并行（而非纯张量并行），造成最多 5× 利用率损失；WSE-3 与 Dojo（1MB/核）正朝增大本地内存方向发展。
decode 能效优势小于 GEMV：受 GPU 优化的窄层 LLaMA 结构限制。
未达理论上限：二代核访存/计算重叠不足、边缘核利用不足、长程通信仍有残留开销。
可靠性：WSE-2/3 由硬件容错，仅暴露健康核，出厂即含冗余核/链路并运行时动态重映射；报告 93% 可用晶圆面积（高于 GPU 的 70–80%）。
MoE 与更多架构：MeshGEMM/GEMV/Shift-KV 同样适用 MoE，attention 与专家层间的 all-to-all 用 NoC 多播实现，稀疏优化列为未来工作。

技术影响

WaferLLM 论证了：只要严格遵守 PLMR，晶圆级架构能在 LLM 推理 TPR 与能效上比 GPU 系统高数量级——关键在于把大部分权重映射到低延迟 NoC 的片上内存，逼近理想的 1:1 内存-计算比（A100 FP16 仅 1:312）。这为可持续的 AI 推理开辟了新的硬件路径。

十一、参考资源

论文：https://arxiv.org/abs/2502.04563
PDF：https://arxiv.org/pdf/2502.04563
代码：https://github.com/MeshInfra/WaferLLM
硬件：Cerebras WSE-2 / WSE-3、Tesla Dojo、Tenstorrent
相关：T10（GraphCore IPU 编译器）、Ladder、SUMMA、Cannon、SGLang、PagedAttention
