论文分析: Efficient LLM Inference using Dynamic Input Pruning and Cache-Aware Masking

一、论文概述 (Paper Overview)

基本信息

属性	内容
标题	Efficient LLM Inference using Dynamic Input Pruning and Cache-Aware Masking
作者	Anonymous Authors (提交至 MLSys 2025)
机构	Anonymous Institution (从 Snapdragon 引用推测与 Qualcomm 相关)
arXiv ID	2412.01380
提交日期	2024年12月2日
会议	Machine Learning and Systems (MLSys) - Under Review
领域	LLM推理优化、动态稀疏性、移动端部署

摘要

本文针对在内存受限的移动设备上高效运行大语言模型(LLM)推理的挑战，提出了Dynamic Input Pruning (DIP) 方法。现有的动态稀疏方法依赖于 ReLU 激活函数产生的自然稀疏性，但现代 LLM 广泛使用的 SwiGLU 架构几乎没有自然稀疏性。DIP 是一种无需预测器的动态剪枝方法，仅需最少的微调即可保持精度。此外，本文还引入了 Cache-Aware Masking 策略，通过考虑缓存状态和激活幅度来提高缓存命中率。

核心成果: 在 Phi-3-Medium 上实现 46% 内存减少 和 40% 吞吐量提升，困惑度损失 < 0.1。

二、核心思想 (Core Idea)

问题背景

挑战	描述
内存瓶颈	移动设备 DRAM 带宽增长远慢于 NPU 算力增长，LLM 推理受限于内存
SwiGLU 稀疏性缺失	现代 LLM (Mistral, Llama-3, Phi-3 等) 使用 SwiGLU 而非 ReLU，自然稀疏性接近零
预测困难	SwiGLU 激活值难以预测，现有 DejaVu 等预测方法失效
微调成本	替换为 ReLU 需要数十亿 token 的昂贵微调

核心洞察

1. 输入级剪枝更有效: 直接基于输入激活幅度进行 top-K 剪枝，无需预测器
2. 缓存感知优化: 将缓存状态纳入剪枝决策，优先选择已缓存的权重
3. 轻量级恢复: 使用 LoRA 适配器恢复剪枝带来的精度损失

---

三、技术架构 (Technical Architecture)

3.1 整体框架

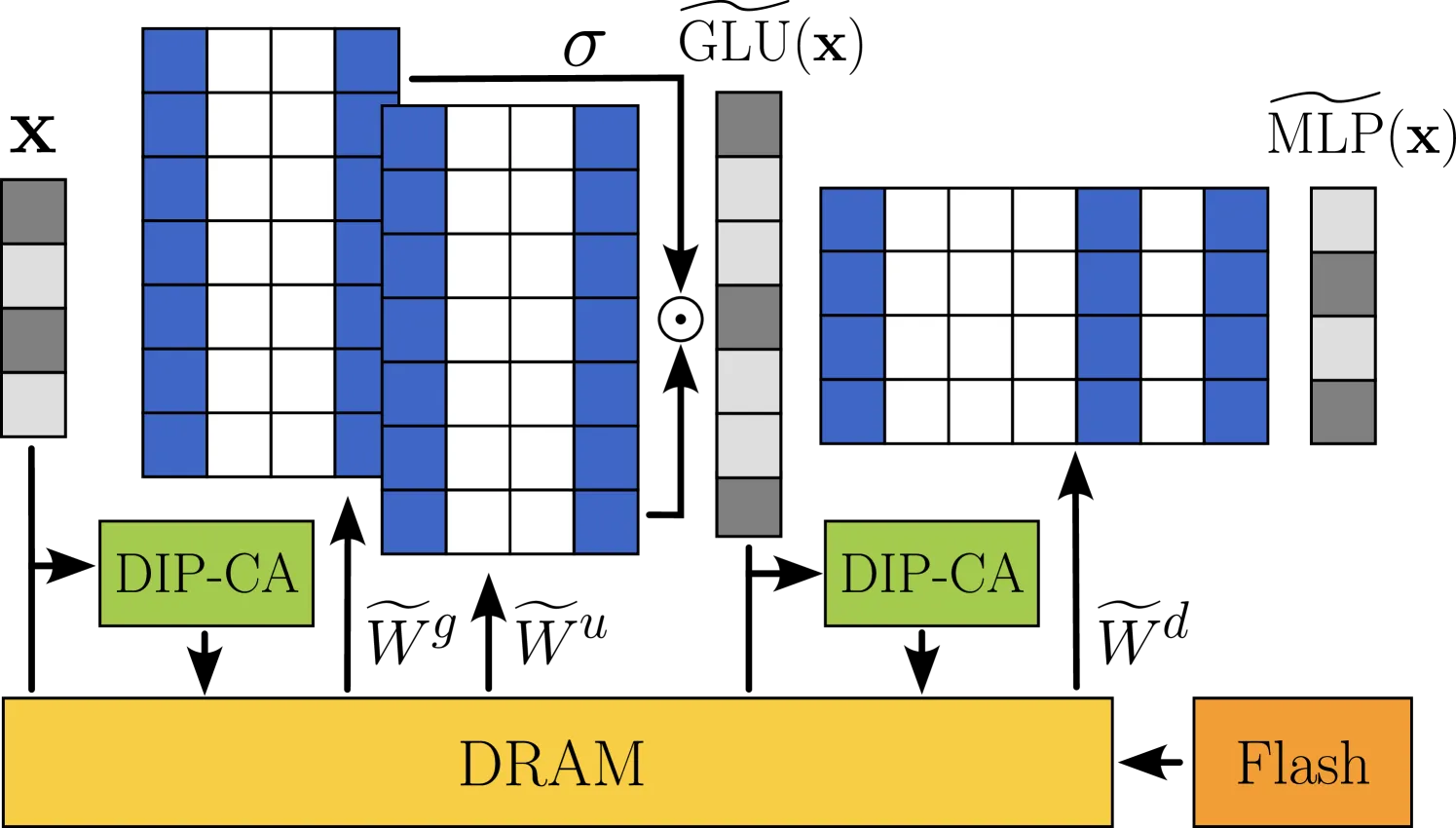

图1: Dynamic Input Pruning 方法在 Gated MLP 中的概述。Cache-Aware masking 组件基于当前输入激活和 DRAM 中缓存的权重输出列稀疏掩码。

3.2 GLU 架构基础

现代 LLM 的 MLP 层采用 Gated Linear Unit (GLU) 架构:

MLP(x) = W^d * GLU(x)
GLU(x) = W^u * x ⊙ σ(W^g * x)

其中:

• W^u: Up 权重矩阵
• W^g: Gate 权重矩阵
• W^d: Down 权重矩阵
• σ: SiLU 激活函数

3.3 四种剪枝策略对比

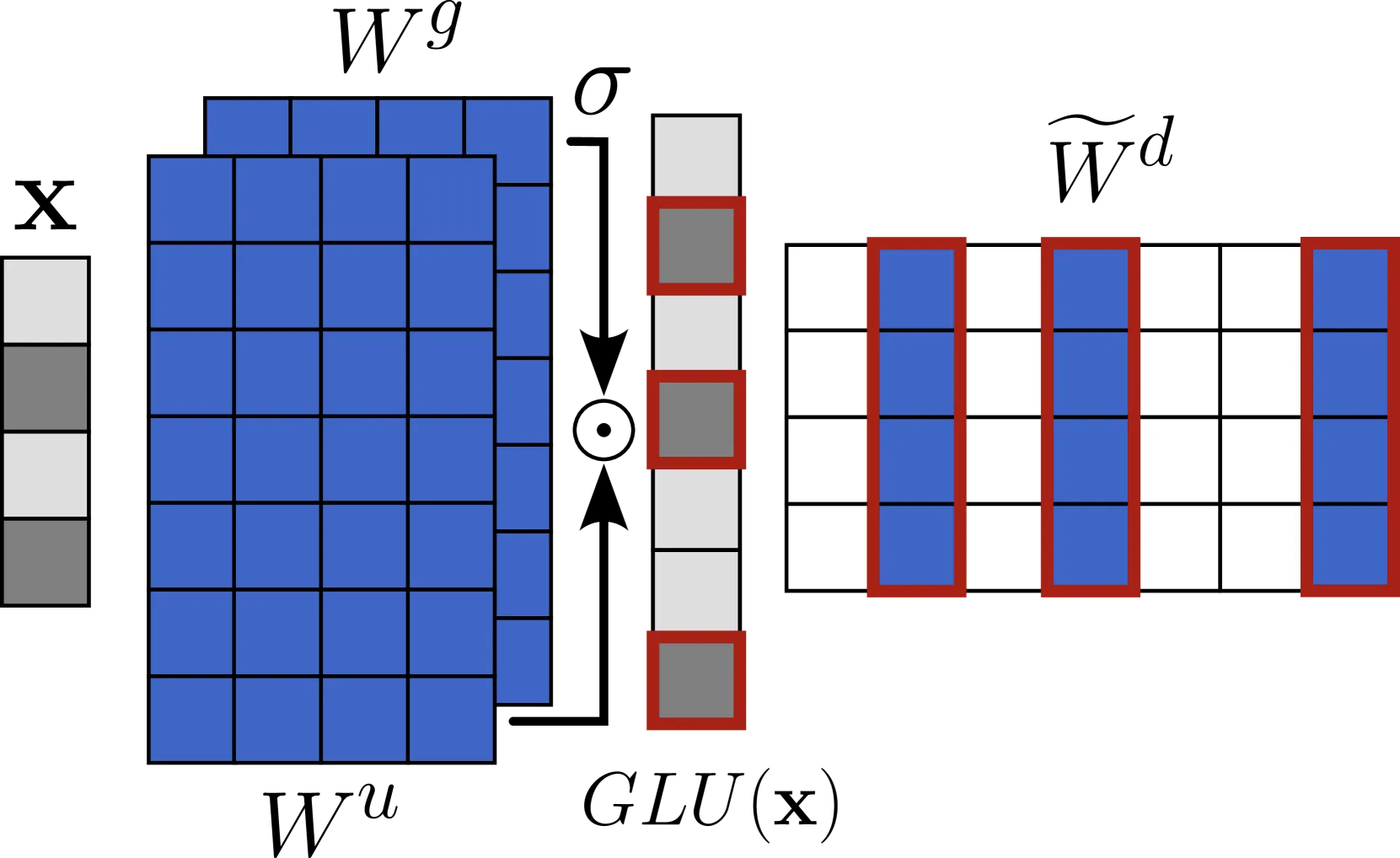

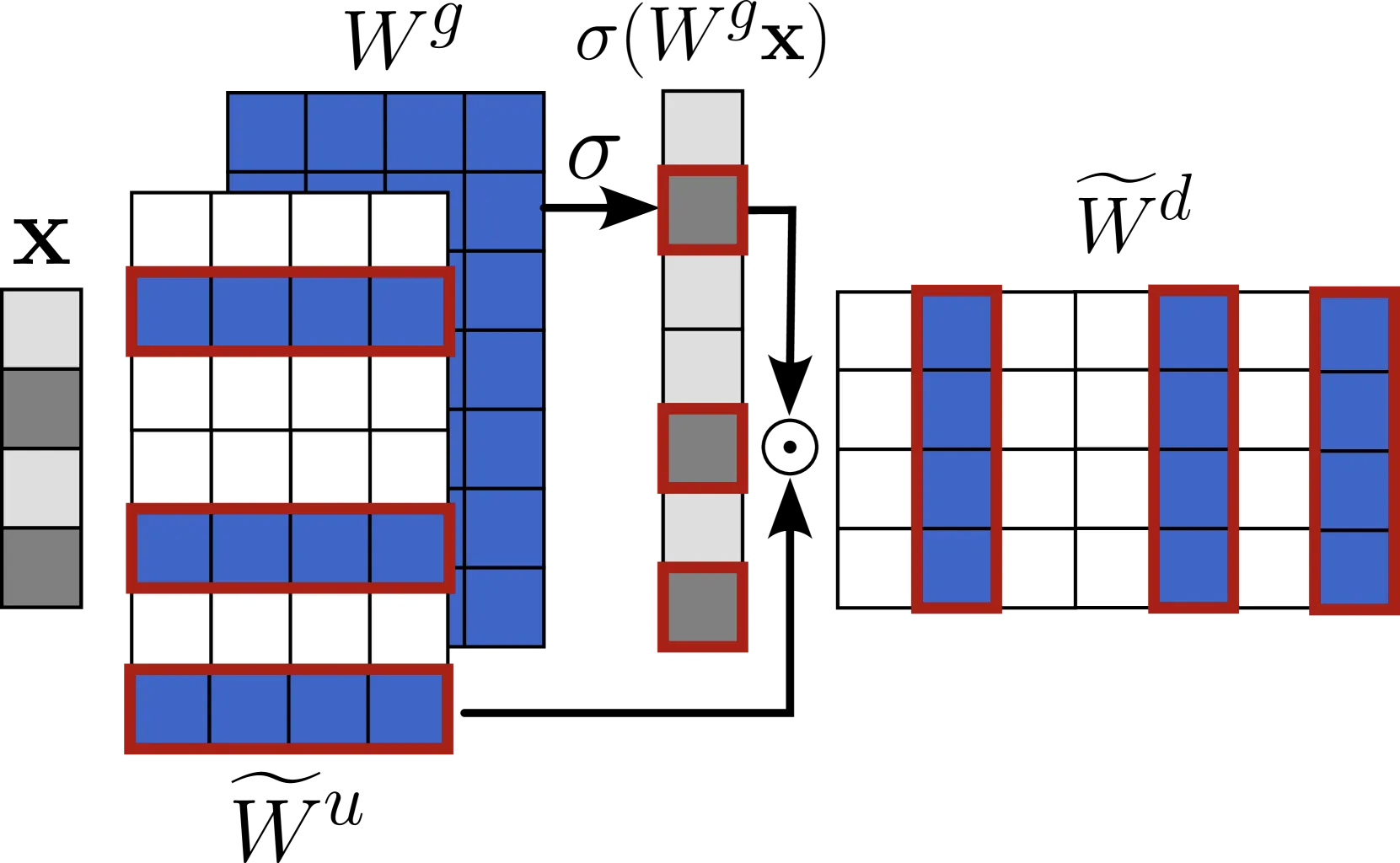

图5: GLU 剪枝、Gate 剪枝、预测剪枝和输入剪枝的示意图。

策略	剪枝对象	最大稀疏度	是否需要预测器	问题
GLU Pruning	GLU 激活 -> W^d	33%	否	稀疏度上限低
Gate Pruning	σ(W^g*x) -> W^u, W^d	66%	否	基于部分激活，效果差
Predictive GLU	pred(x) -> 全部矩阵	66%+	是	SwiGLU 上预测失败
DIP (本文)	x -> W^u, W^g; GLU -> W^d	66%+	否	解决方案

---

四、核心创新 (Core Innovations)

4.1 Dynamic Input Pruning (DIP)

DIP 的核心公式:

输入级剪枝 (剪枝 Up 和 Gate 矩阵):

W̃^u_{:,i}, W̃^g_{:,i} = {
    0, 0           if i ∉ topK(|x|)
    W^u_{:,i}, W^g_{:,i}  otherwise
}

GLU 级剪枝 (剪枝 Down 矩阵):

W̃^d_{:,i} = {
    0              if i ∉ topK(|GLU(x)|)
    W^d_{:,i}      otherwise
}

关键优势:

• 无需额外预测器，减少参数开销
• 仅需最小化微调
• 可针对不同矩阵使用不同稀疏度

4.2 轻量级 LoRA 微调

为补偿剪枝带来的近似误差，在剪枝的 Up、Gate 和 Down 矩阵上添加 LoRA 适配器:

W_{:,i} -> (W + AB)_{:,i}

其中 A 和 B 是低秩可学习矩阵。关键设计: 适配器在列选择之前应用，微调后可融合到原始矩阵，避免额外开销。

4.3 Cache-Aware Masking (DIP-CA)

图7: Cache-Aware Dynamic Input Pruning 方法在单个线性层上的应用。

缓存感知重加权机制:

s^(t) = |x^(t)| * (c^(t-1) + γ(1 - c^(t-1))) / ||x^(t)||∞

其中:

• x^(t): 当前输入激活
• c^(t-1): 缓存状态的二值掩码
• γ: 惩罚超参数 (0.1-0.3 最优)

核心观察: 少数激活值幅度远大于其他，对层输出影响更大。中间范围的激活值贡献相近，可以被重排序以优先使用缓存权重。

算法流程 (Algorithm 1):

1. 计算缓存感知分数 s^(t)
2. 执行 top-K 选择获得掩码 m^(t)
3. 更新缓存状态 c^(t)
4. 应用掩码获得稀疏权重 W̃^(t)

---

五、实验结果 (Experimental Results)

5.1 实验设置

配置	详情
模型	Phi-3-Medium (14B), Phi-3-Mini (3.8B), Llama-v3-8B, Mistral-7B
量化	INT4 (4-bit)
评估指标	WikiText-2 困惑度, MMLU 5-shot 准确率
硬件模拟	自定义 HW Simulator (详见附录 A)
数据集	WikiText-2, MMLU

5.2 精度对比 (50% MLP 稀疏度)

方法	Phi3Med PPL↓	Phi3Mini PPL↓	Llama8B PPL↓	Mistral7B PPL↓	Phi3Med MMLU↑
Dense	4.29	6.01	6.14	5.25	78.14%
GLU Pruning (oracle)	4.45	6.10	6.30	5.29	77.98%
SparseGPT (unstructured)	5.67	7.44	7.71	5.81	73.97%
SparseGPT (2:4)	6.87	9.84	10.05	7.31	68.07%
Gate Pruning	11.28	14.83	29.26	96.37	66.08%
Up Pruning	7.41	10.94	13.93	7.13	70.68%
DejaVu	6.15	8.76	9.43	6.24	68.99%
CATS	8.34	10.83	28.24	60.48	71.08%
CATS+LoRA	5.54	7.44	16.53	9.18	72.23%
DIP (本文)	5.52	7.04	7.38	5.61	75.54%
DIP+LoRA (本文)	5.01	6.79	7.26	5.57	75.89%

关键发现:

• DIP 在所有模型和评估场景中均优于 CATS+LoRA 和其他基线
• DIP+LoRA 进一步改善结果，尤其在困惑度方面
• 在 Phi-3-Medium 上，DIP 仅损失 0.20 PPL 和 0.01% MMLU 准确率即可实现 30% 内存减少

5.3 吞吐量对比

方法	Phi3Med @+0.2 PPL	Phi3Mini @+0.2 PPL	Llama8B @+0.2 PPL	Mistral7B @+0.2 PPL
Dense	0.29 tok/s	1.15 tok/s	0.57 tok/s	0.54 tok/s
GLU Pruning	0.41 tok/s	1.59 tok/s	0.78 tok/s	0.80 tok/s
Up Pruning	0.43 tok/s	1.69 tok/s	0.76 tok/s	1.03 tok/s
CATS	0.40 tok/s	1.54 tok/s	0.73 tok/s	0.69 tok/s
DIP	0.43 tok/s	1.69 tok/s	0.73 tok/s	0.98 tok/s
DIP-CA	0.45 tok/s	1.77 tok/s	0.78 tok/s	1.08 tok/s

DIP-CA 在所有模型上实现最高吞吐量，在相同困惑度阈值下比 DIP 进一步提升。

5.4 Pareto 曲线分析

图8: WikiText-2 困惑度和 MMLU 准确率与 MLP 密度的 Pareto 曲线 (Phi-3-Medium)。

关键观察:

• DIP 在所有稀疏度水平上均优于静态和动态剪枝方法
• 在 70% 内存占用下，Phi-3-Medium 仅损失 0.20 PPL

5.5 与量化方法的兼容性

图9: DIP 与 4-bit BQ 和 3-bit VQ 量化的集成对比。

• DIP 应用于 4-bit BQ 模型时，比 SparseGPT 低 15% 困惑度
• BQ4+DIP 优于更激进的 BQ 量化，表明动态稀疏性优于降低量化位宽
• VQ3+DIP 在高稀疏度下优于 BQ4+DIP，证明 DIP 与量化方法互补

5.6 缓存策略对比

图11: 缓存淘汰策略与缓存感知掩码的对比。

策略	特点	性能
无缓存	每个 token 都从 Flash 加载	最差
LRU	淘汰最久未使用权重	中等
LFU	淘汰最少使用权重	略优于 LRU
Belady Oracle	知道未来访问的最优策略	略优于 LFU
DIP-CA + LFU	缓存感知重加权 + LFU	最优，超越 Belady

重要发现: DIP-CA + 简单 LFU 策略超越了知道未来访问模式的 Belady 最优算法，这是因为 DIP-CA 主动将剪枝决策偏向已缓存的权重。

---

六、相关工作 (Related Work)

6.1 静态剪枝与量化

方法	类型	特点
SparseGPT	静态剪枝	一次性权重剪枝，需要额外位存储掩码
BQ (Blockwise Quantization)	量化	块级量化，2-4 bit
VQ (Vector Quantization)	量化	向量量化，更激进压缩

6.2 动态稀疏性

方法	类型	特点
DejaVu	预测器驱动	训练小预测器识别零激活，ReLU LLM 有效
LLM in a Flash	从 Flash 加载	结合动态稀疏和 DRAM 缓存
CATS	门激活剪枝	基于门激活的逐层阈值剪枝
ShadowLLM	预测器驱动	上下文稀疏性预测

6.3 SwiGLU 相关工作

• ReLU 替换法: 将 SiLU 替换为 ReLU 并重新训练 (如 TurboSparse)，但需要数十亿 token 微调
• 本文方法: 无需修改激活函数，直接在输入级进行动态剪枝

---

七、总结 (Conclusion)

主要贡献

1. 分析了现有方法的局限性: 证明 DejaVu 和 LLM in a Flash 在 SwiGLU LLM 上的预测方法不实用

2. 提出 DIP 方法: 无需预测器的动态 MLP 剪枝，在所有测试的现代 LLM 上优于现有方法

3. 引入 DIP-CA: 缓存感知掩码策略，在不同 DRAM 约束和硬件设置下实现更好的精度-延迟权衡

核心成果

指标	Phi-3-Medium 上的表现
内存减少	46%
吞吐量提升	40%
困惑度损失	< 0.1
与量化兼容	是 (可与 BQ/VQ 结合)

局限性与未来工作

• 当前评估基于硬件模拟器，未在真实移动设备上验证
• 最大有效稀疏度约 50%，低于 ReLU LLM 的 90%+
• 未来将探索更广泛的模型和硬件配置

---

八、参考资源 (References)

核心参考文献

1. Abdin et al. (2024) - Phi-3 technical report. arXiv:2404.14219
2. Alizadeh et al. (2023) - LLM in a Flash. arXiv:2312.11514
3. Liu et al. (2023) - DejaVu: Dynamic sparsity for efficient inference. arXiv:2310.05713
4. Lee et al. (2024) - CATS: Context-aware thresholding sparsity. arXiv:2404.11717
5. Frantar & Alistarh (2023) - SparseGPT. arXiv:2301.00774
6. Hu et al. (2021) - LoRA: Low-rank adaptation. arXiv:2106.09685
7. Mirzadeh et al. (2023) - ReLU strikes back. arXiv:2310.04564
8. Song et al. (2024) - TurboSparse. arXiv:2404.02285

相关资源

• arXiv 论文: https://arxiv.org/abs/2412.01380
• HTML 版本: https://arxiv.org/html/2412.01380v1
• 代码: 论文计划开源 HW simulator、方法和实验代码

关键图表索引

图表	文件名	描述
图1	fig1-dip-overview.png	DIP 方法在 Gated MLP 中的整体概述
图2	fig2-npu-dram-trends.png	NPU 算力与 DRAM 容量趋势对比
图5	fig5-sparsity-schemes.png	四种稀疏性方案的示意图
图6	fig6-glu-sparsification.png	SwiGLU vs ReLU 稀疏化效果对比
图7	fig7-cache-aware-dip.png	DIP-CA 方法流程图
图8	fig8-pareto-curves.png	精度-稀疏度 Pareto 曲线
图9	fig9-quantization-comparison.png	与量化方法的兼容性对比

---

分析完成于 2025年1月 | 基于 arXiv:2412.01380v1
